Campingbox Heckbett & Schublade aufbauen
Egal ob Dich Deine Reise ans Ende der Welt oder auf den nächsten Campingplatz führt. Mit wenig Platz im Auto ist das kleine Heckbett Bob mit der passenden Schublade Robert von BUILDIFY was für Dich. Dort schläfst Du bequem und hast Stauraum.
Die Maße von Heckbett Bob und Heckschublade Robert sind aufeinander abgestimmt. Sie sind nicht Teil eines Sets, sondern müssen separat gekauft werden. So kannst Du die beiden Boxen kombinieren oder nur eine Campingbox kaufen.
Die komplette Anleitung für das Heckbett Bob und die Heckschublade Robert von BUILDIFY findest Du hier (PDF, 3.307 KB).
Bei den Campingboxen Bob und Robert handelt es sich um die kleine Variante. Möchtest Du ein größeres Ausziehbett mit passendem Schranksystem, empfehlen wir Dir die Campingboxen Erwin und Carolin oder Marinus und Ben für VW.
Hier geht's zu den Anleitungen.
Campingbox Heckbett aufbauen

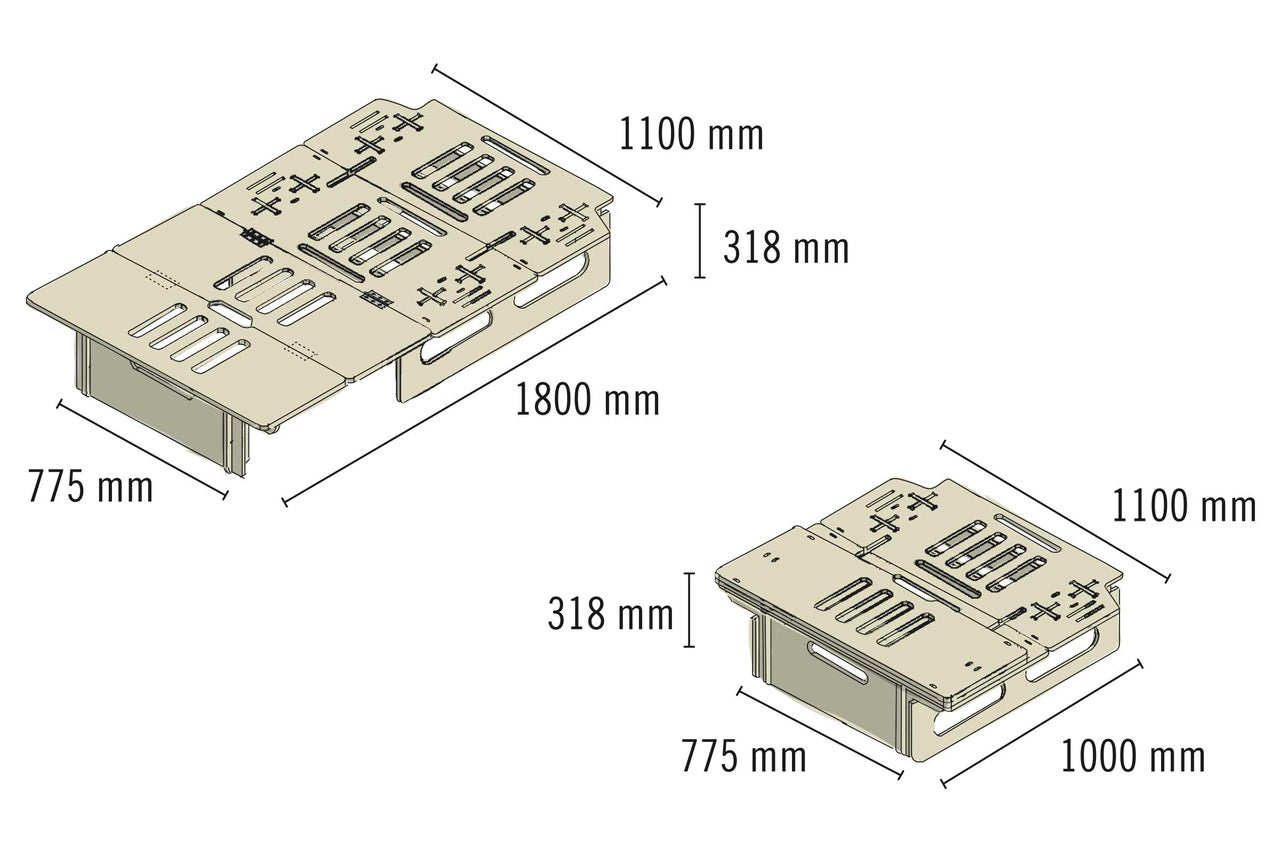

Ausgezogen bietet das Bett eine max. Liegefläche von: L: 1800 mm x B: 1100 mm x H: 318 mm. Zusammengeschoben eine Fläche von: L: 1000 mm x B: 1100 mm x H: 318 mm.
Das brauchst Du
Vorbereitung

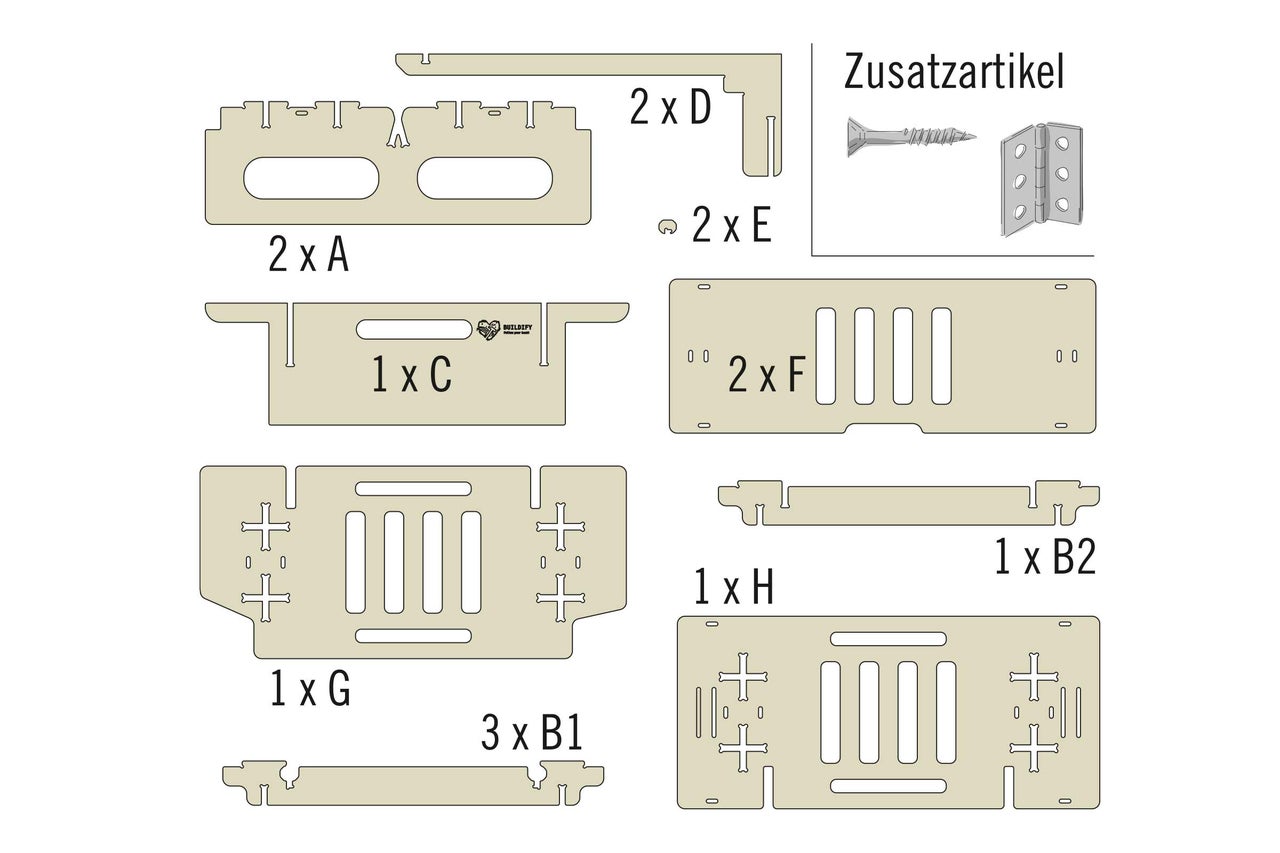

In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das Campingbett. Außerdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Achte beim Kauf darauf, dass Dein Bausatz zum Fahrzeug passt.
Farbliche Gestaltung & Holzschutz
Natürlich kannst Du die Campingbox mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen. Willst Du das Holz schützen, verwende HORNBACH Holzöl farblos.
Arbeitsschritte
Seitenwände mit Streben verbinden
01

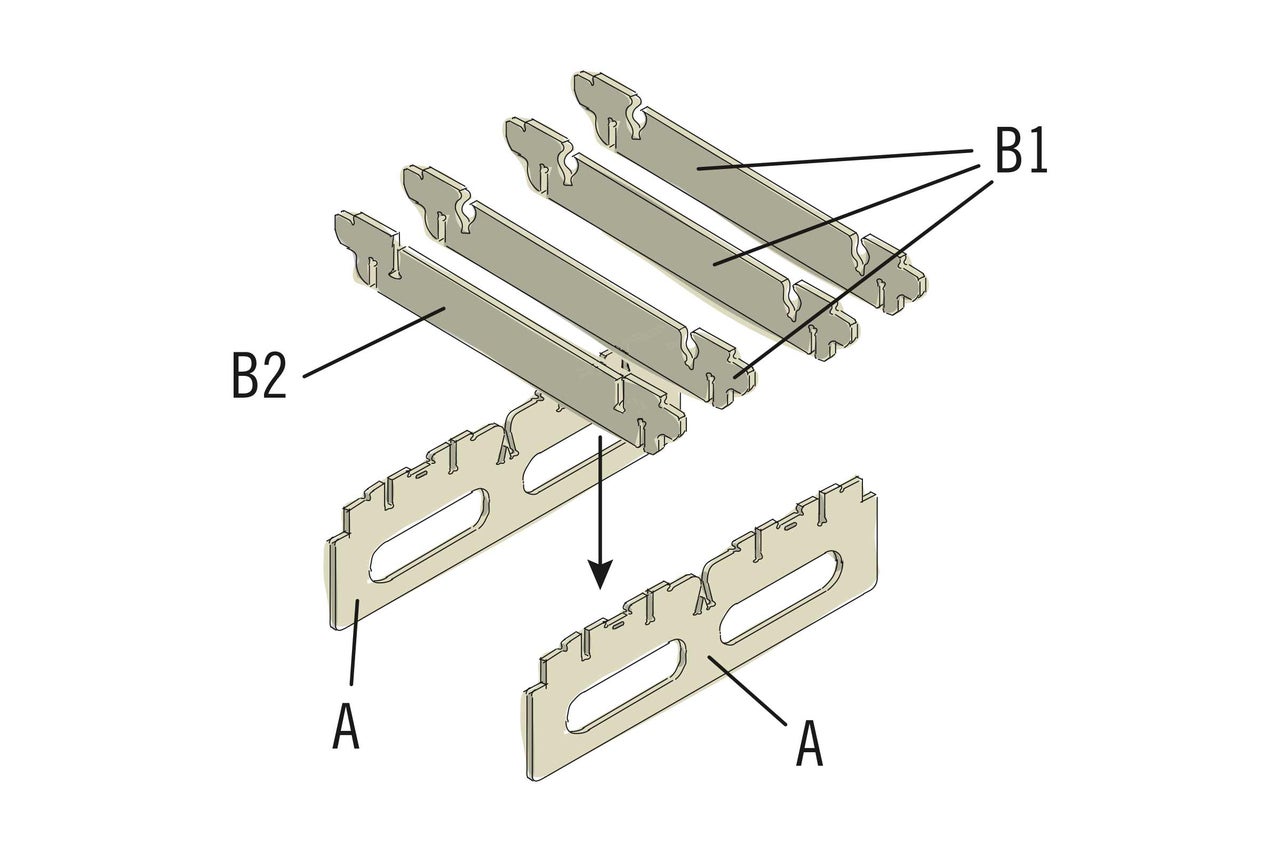

Stelle die beiden Seitenwände (A) mit einem Helfer auf. Stecke die drei Streben (B1) und die Strebe (B2) dann von oben in die Aussparungen der Seitenwände ein.
Frontplatte einsetzen
02

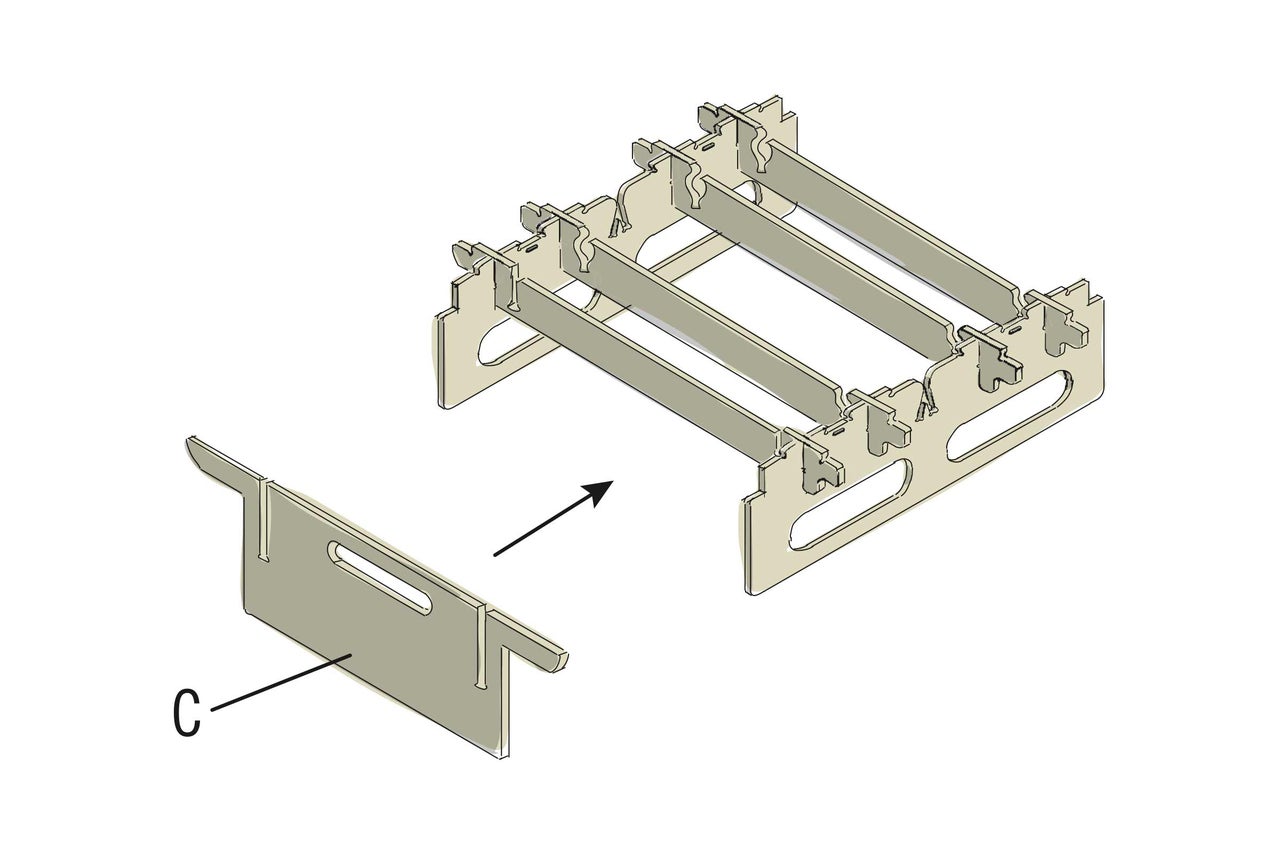

Setze die Frontplatte (C) vorne in die ausgesparten Ecken der Seitenwände ein.
Winkelstreben einstecken
03

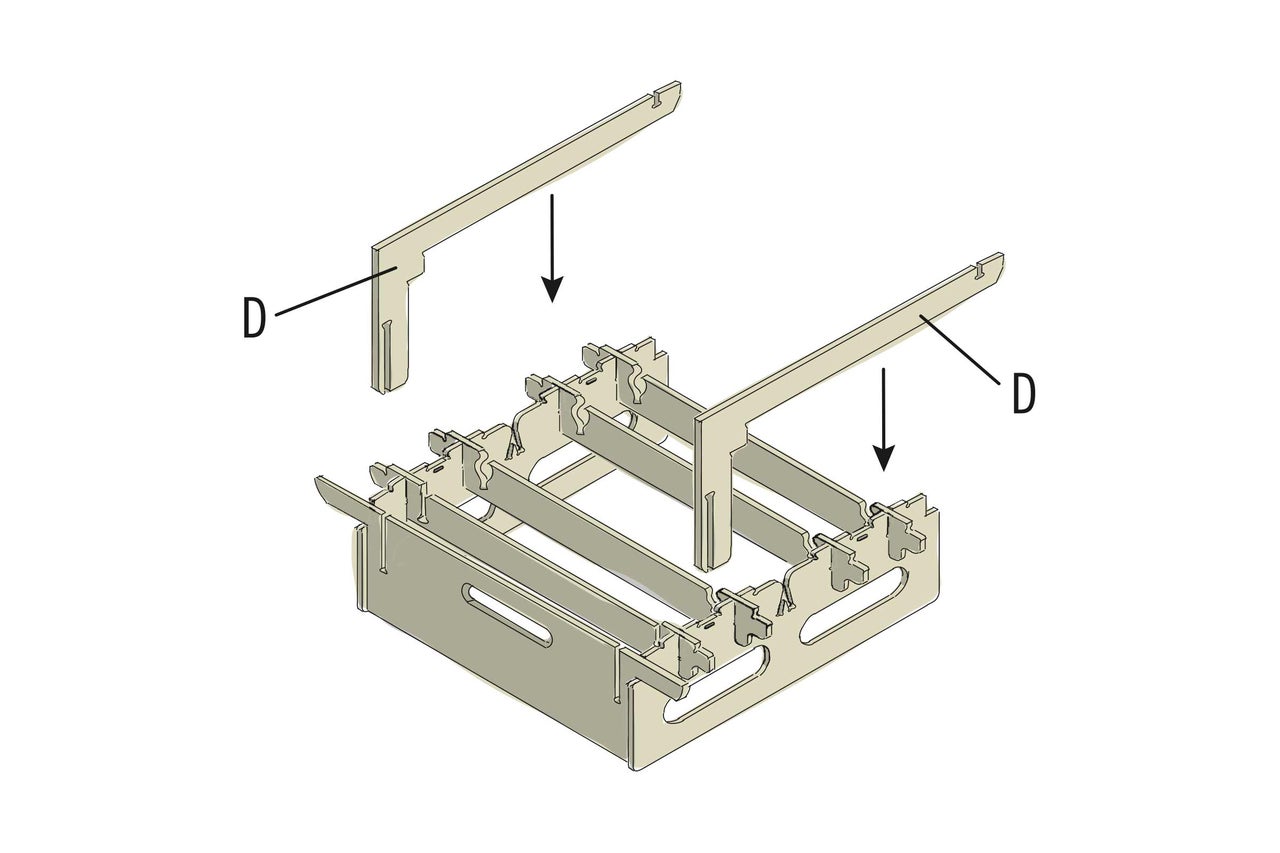

Stecke die beiden Winkelstreben (D) in die Aussparungen der Frontplatte ein. Die langen Enden der Winkelstreben werden dabei in die oberen Aussparungen an den Streben (B1 und B2) eingesetzt.
Stopper einsetzen
04

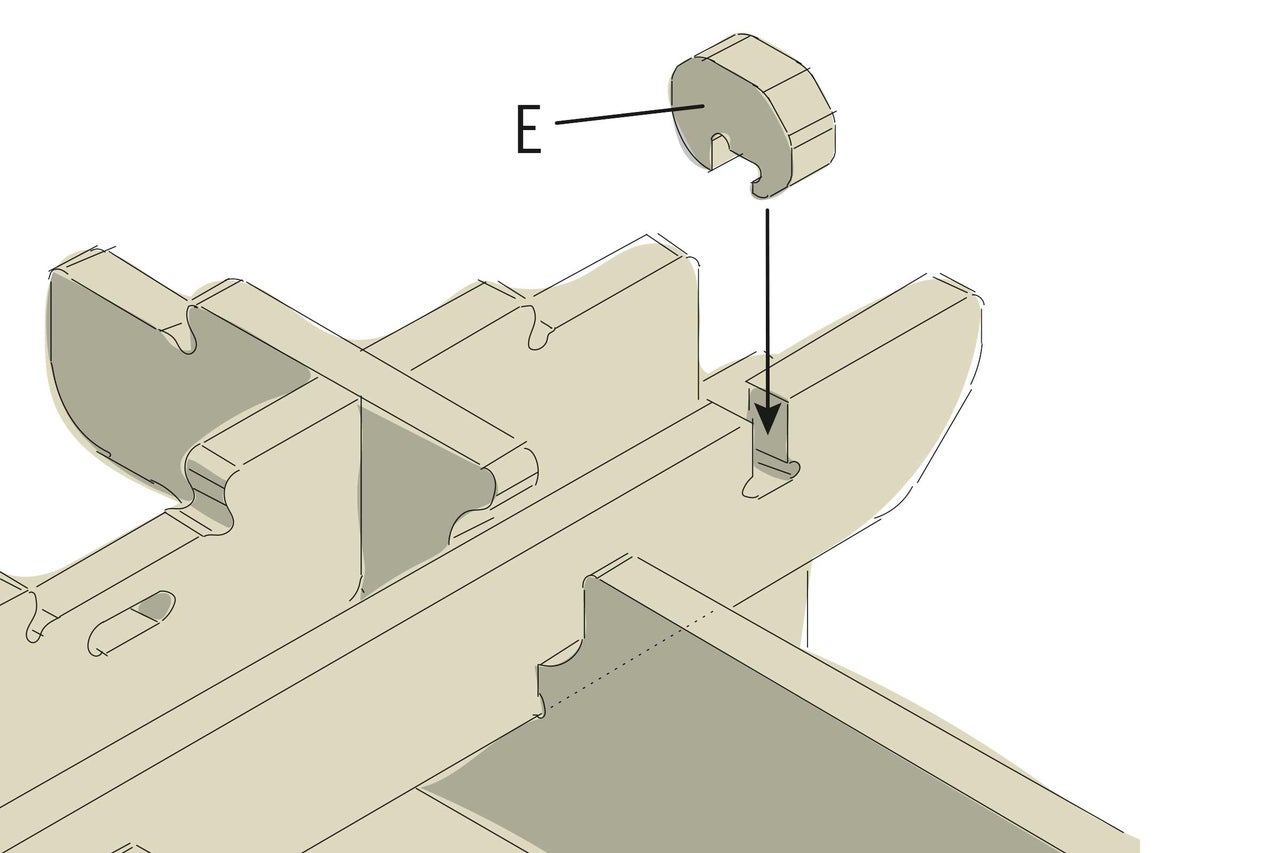

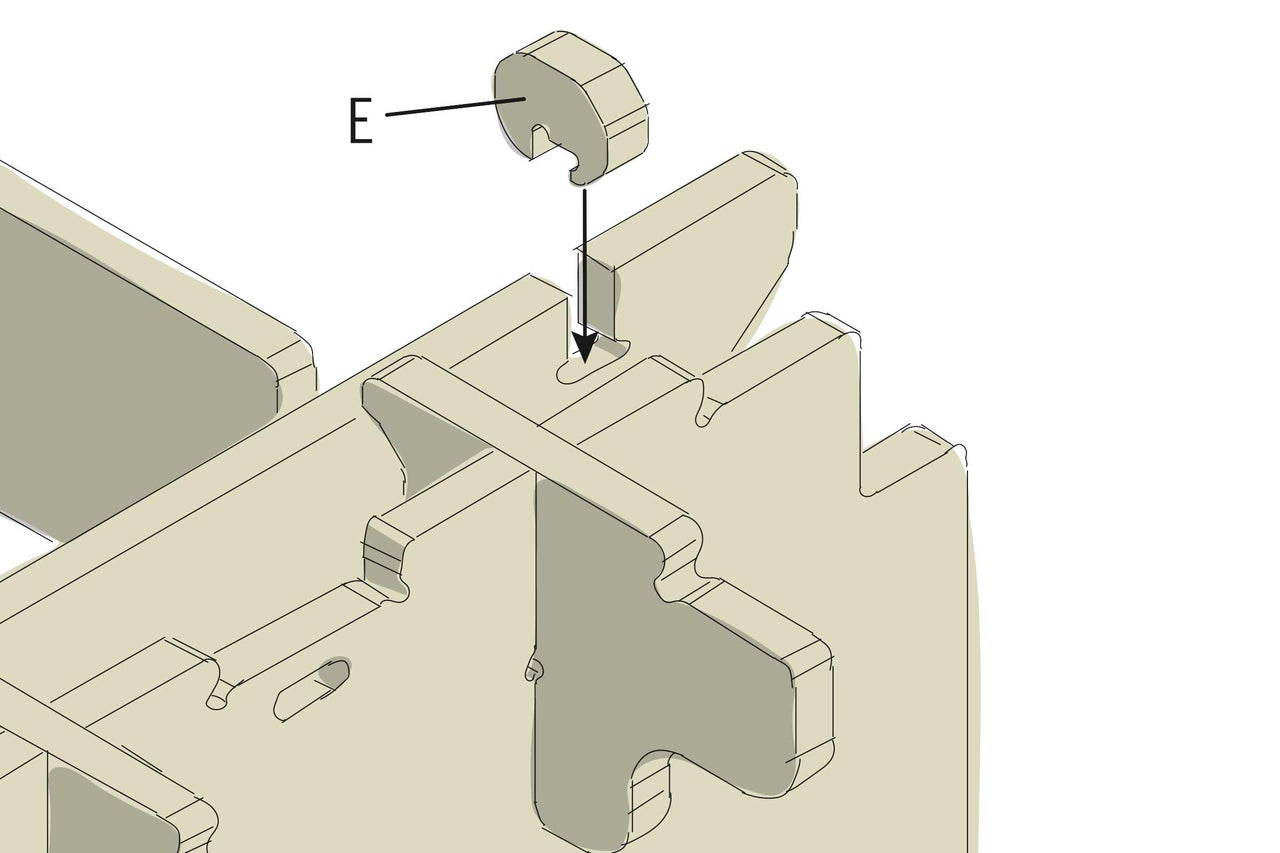

Am Ende der Winkelstrebe wird ein Stopper (E) eingesteckt. Dieser muss so sitzen, dass die Winkelstrebe zusammen mit der Frontplatte nach vorne bis zur Strebe (B2) geschoben werden kann. Teste die Funktion und korrigiere die Bauteile bei Bedarf. Wenn die Bauteile nicht vollständig zusammengesteckt sind, hakt es beim Verschieben.
Stopper einsetzen
05
Stecke auch am Ende der zweiten Winkelstrebe einen Stopper (E) ein. Dieser muss so sitzen, dass die Winkelstreben zusammen mit der Frontplatte nach vorne bis zur Strebe (B2) geschoben werden können. Teste auch hier die Funktion und korrigiere die Bauteile bei Bedarf. Wenn die Bauteile nicht vollständig zusammengesteckt sind, hakt es beim Verschieben.
Abdeckplatte aufstecken
06

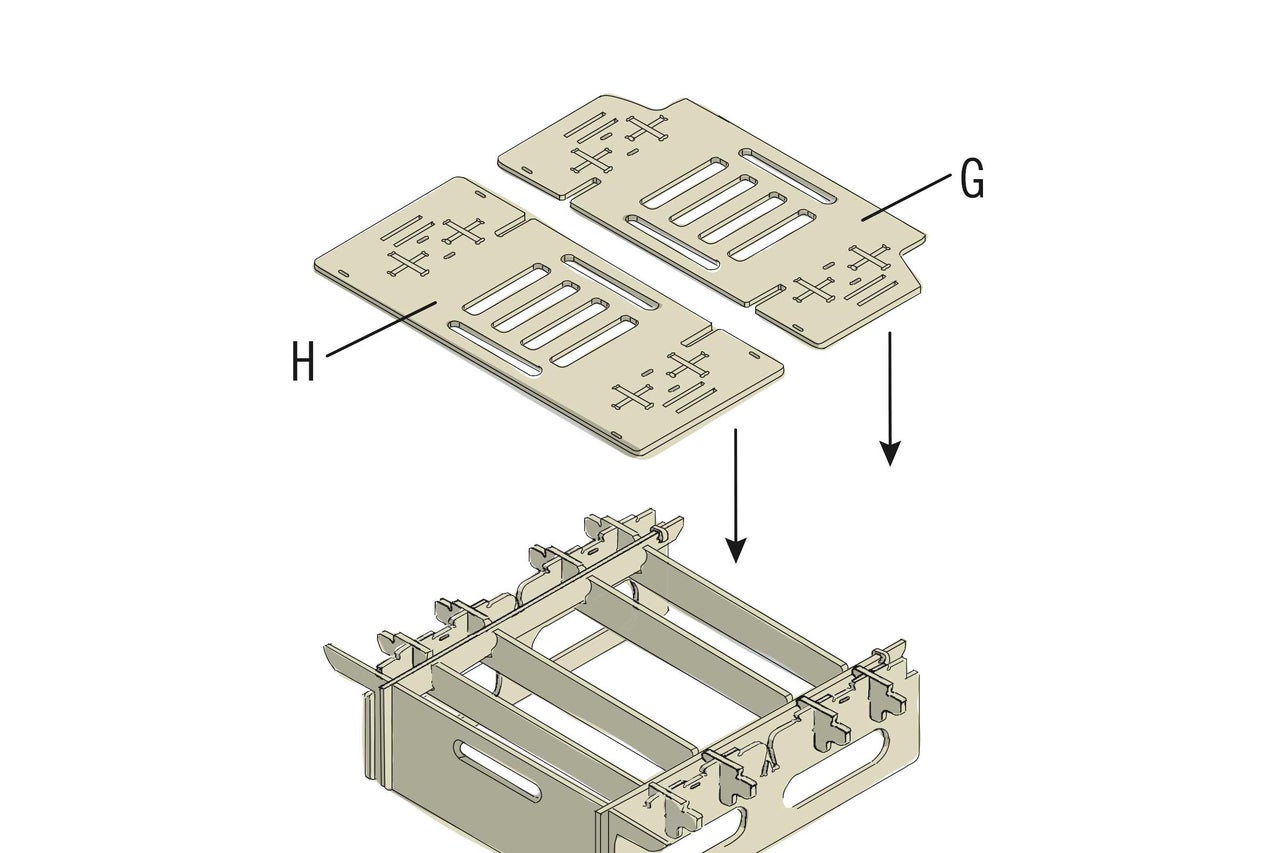

Schiebe die Frontplatte wieder zurück. Stecke jetzt die Abdeckplatte (G) am hinteren Ende so auf die unteren Bauteile auf, dass die ausgesparten Ecken nach außen angeordnet sind. Die Abdeckplatte (H) bündig daran ansetzen und ebenfalls aufstecken.
Frontplatte ausziehen
07

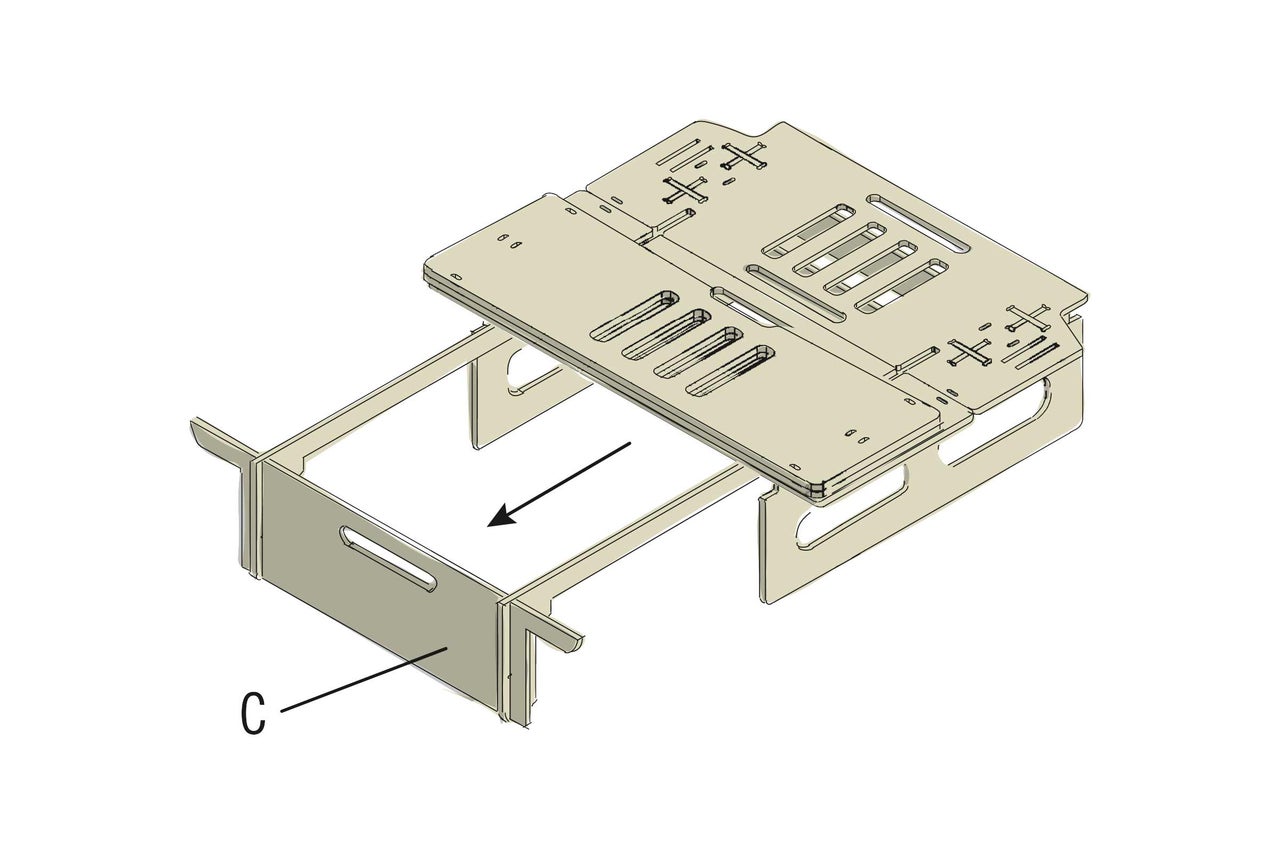

Ziehe zum Montieren der beiden weiteren Abdeckplatten (F) die Frontplatte (C) nach vorne heraus.
Abdeckplatten auflegen
08

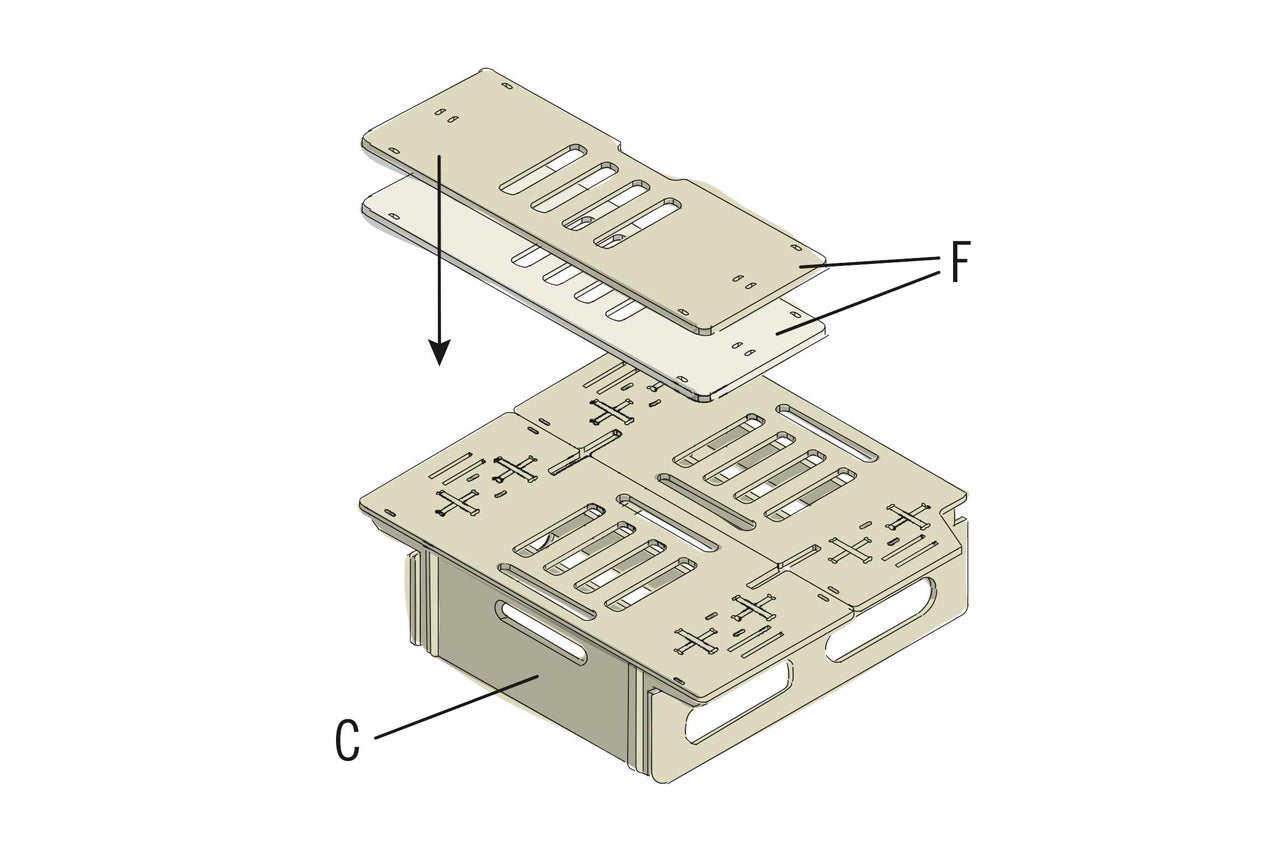

Lege die Abdeckplatten mit der Rückseite nach oben auf das herausgezogene Bauteil.
Platten ausrichten und verbinden
09

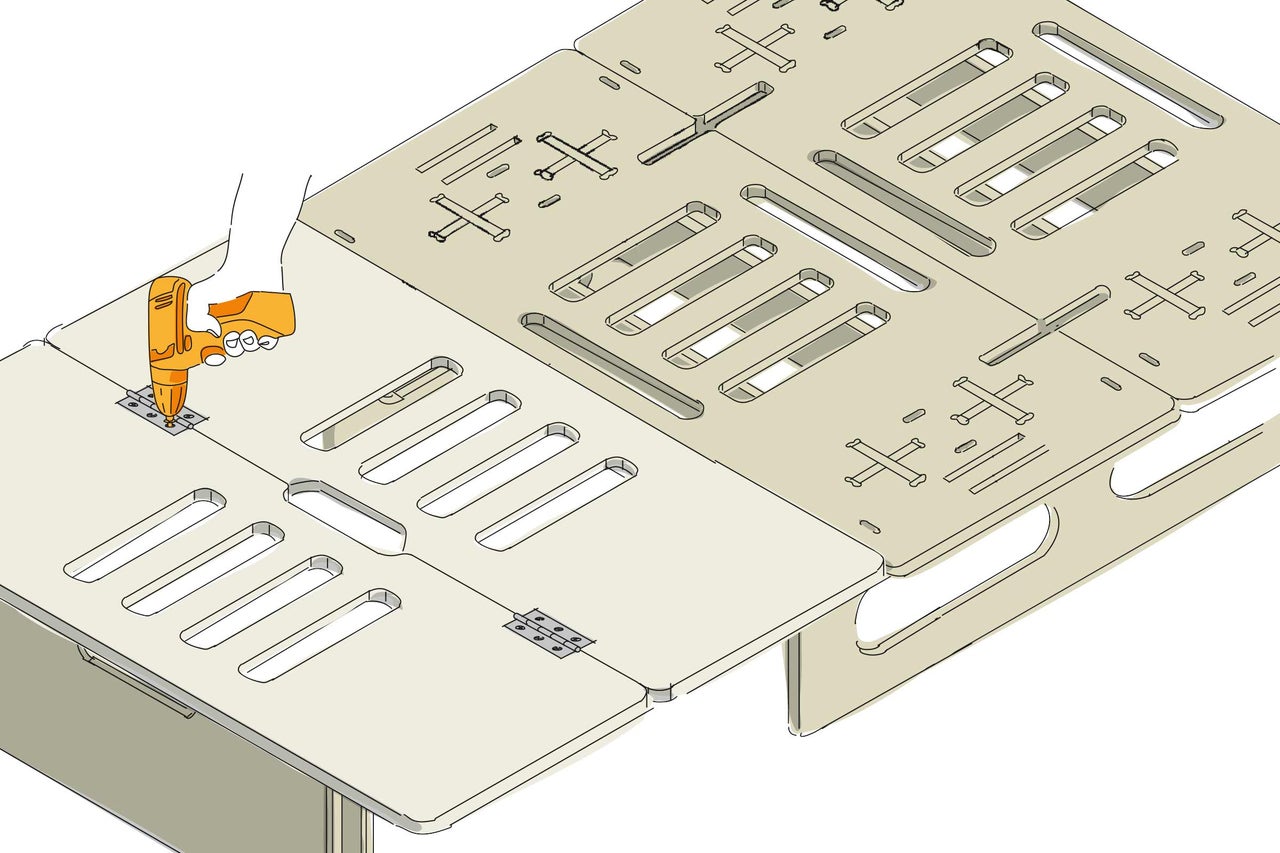

Richte die Platten so aus, dass die Grifföffnung zwischen beiden Platten ist. Verbinde sie mit zwei Scharnieren und Schrauben von 3x16 mm.
Abdeckplatten anschrauben
10

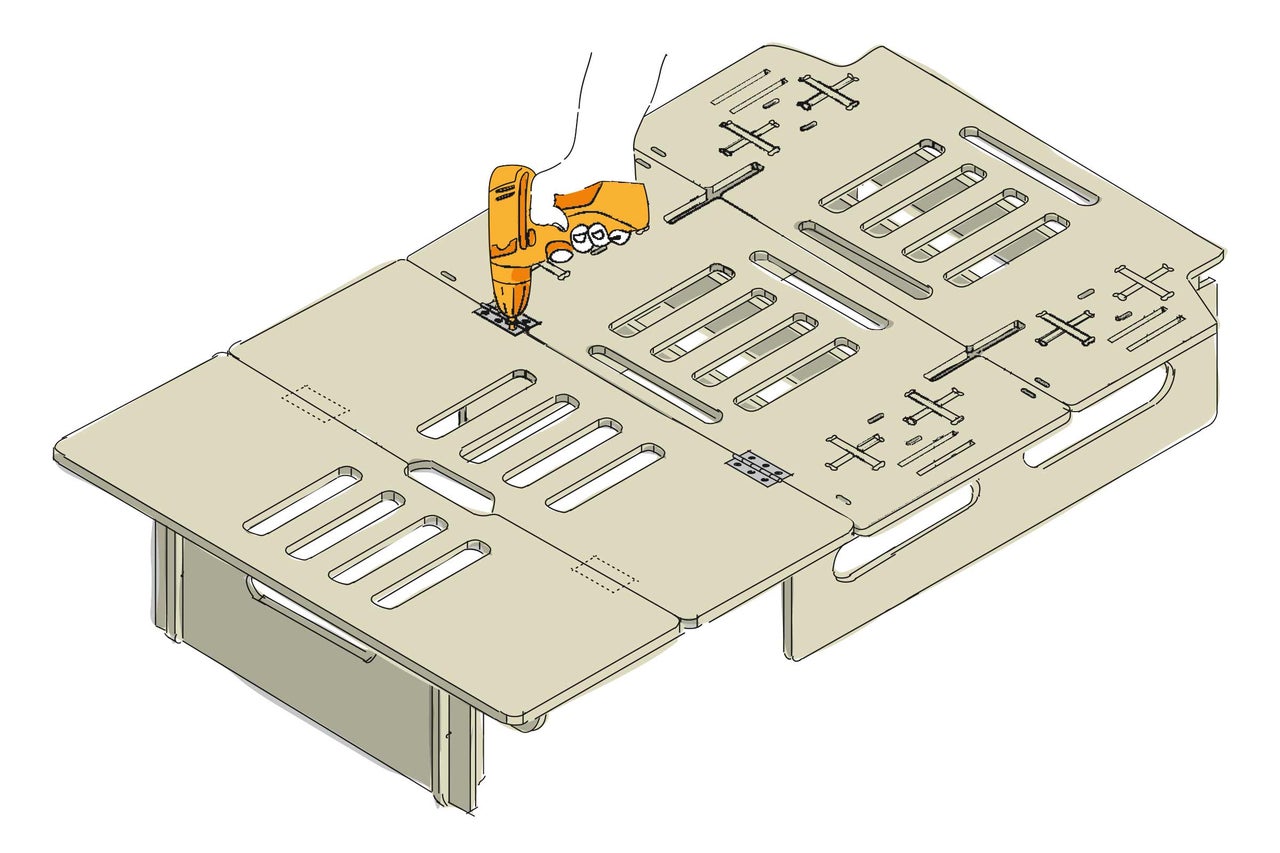

Drehe die beiden Platten um und schraube sie an den zuvor aufgesteckten Abdeckplatten mit zwei Scharnieren und Schrauben von 3x16 mm an.
Verwendungsmöglichkeiten des Heckbetts
11

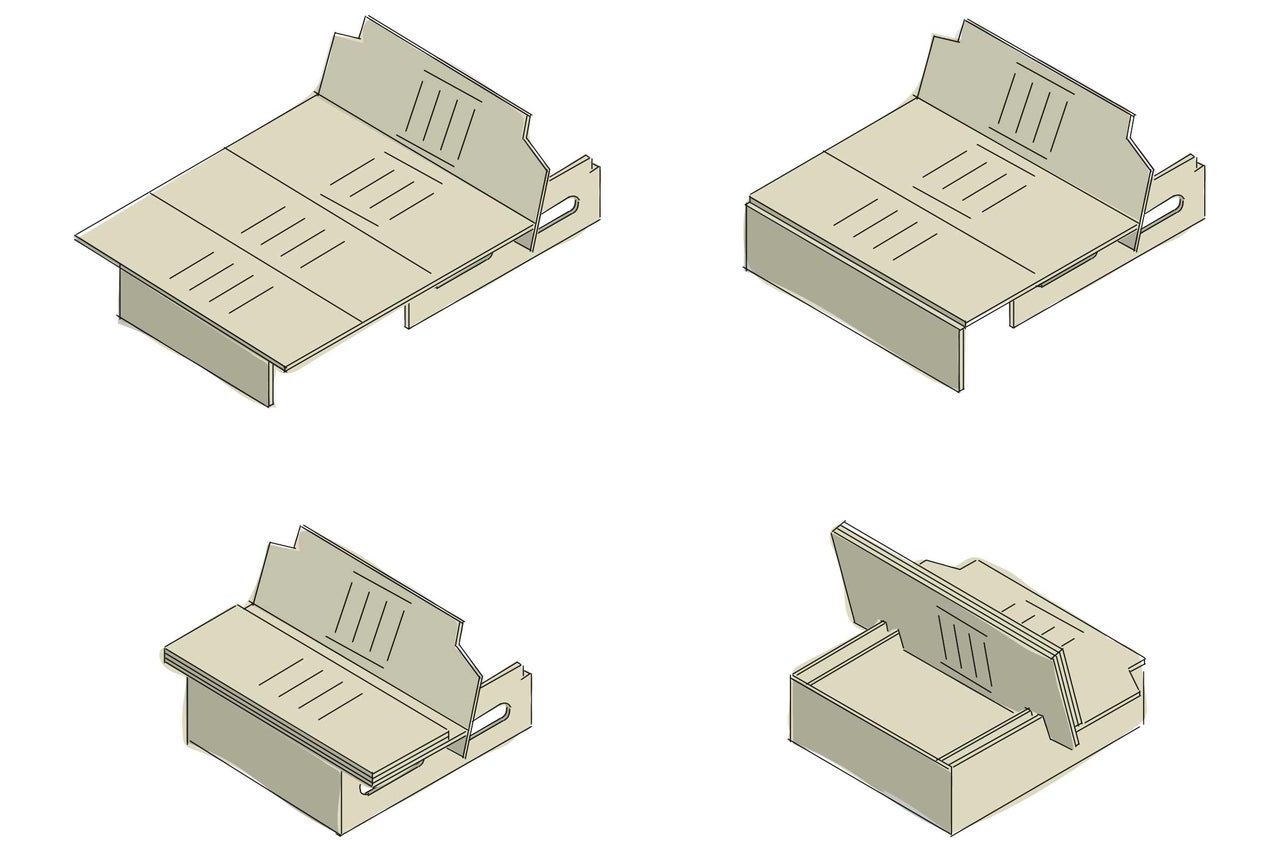

Das Bett kann vielfältig genutzt werden. Entweder komplett als Bett ausgeklappt, als Sitzmöbel oder eine Variante dazwischen.
Als zusätzlicher Stauraum kann das Schubladenmodul Robert eingebaut werden. Das Bett muss nun im Auto noch verankert/gesichert werden.
Kein Sitzplatz während der Fahrt
Unsere Produkte sind nicht als Sitzplatz oder zur Nutzung während der Fahrt geeignet.
Campingbox Heckschublade aufbauen

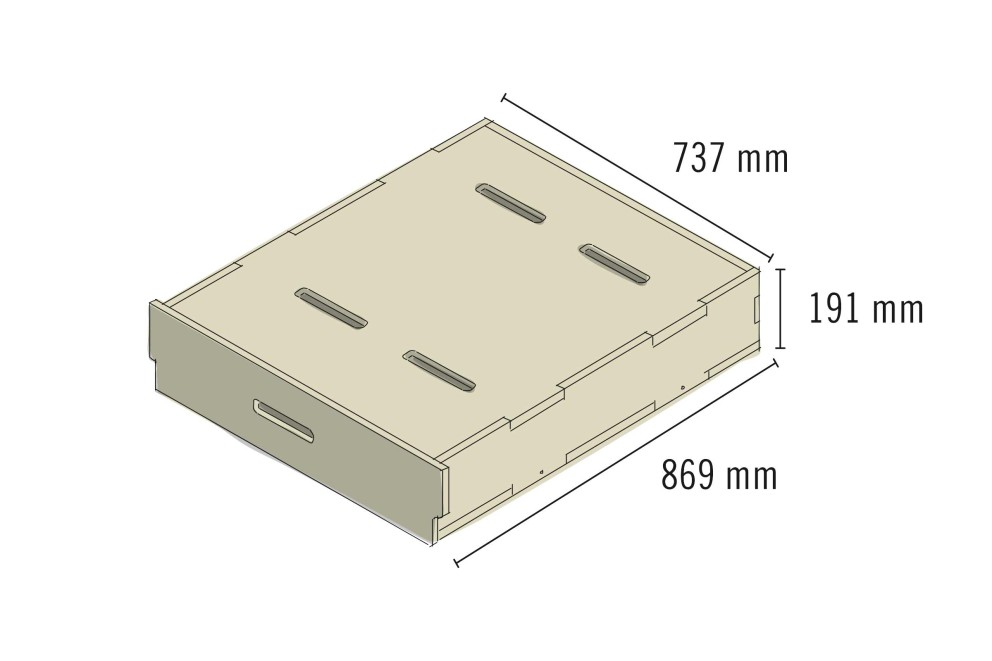

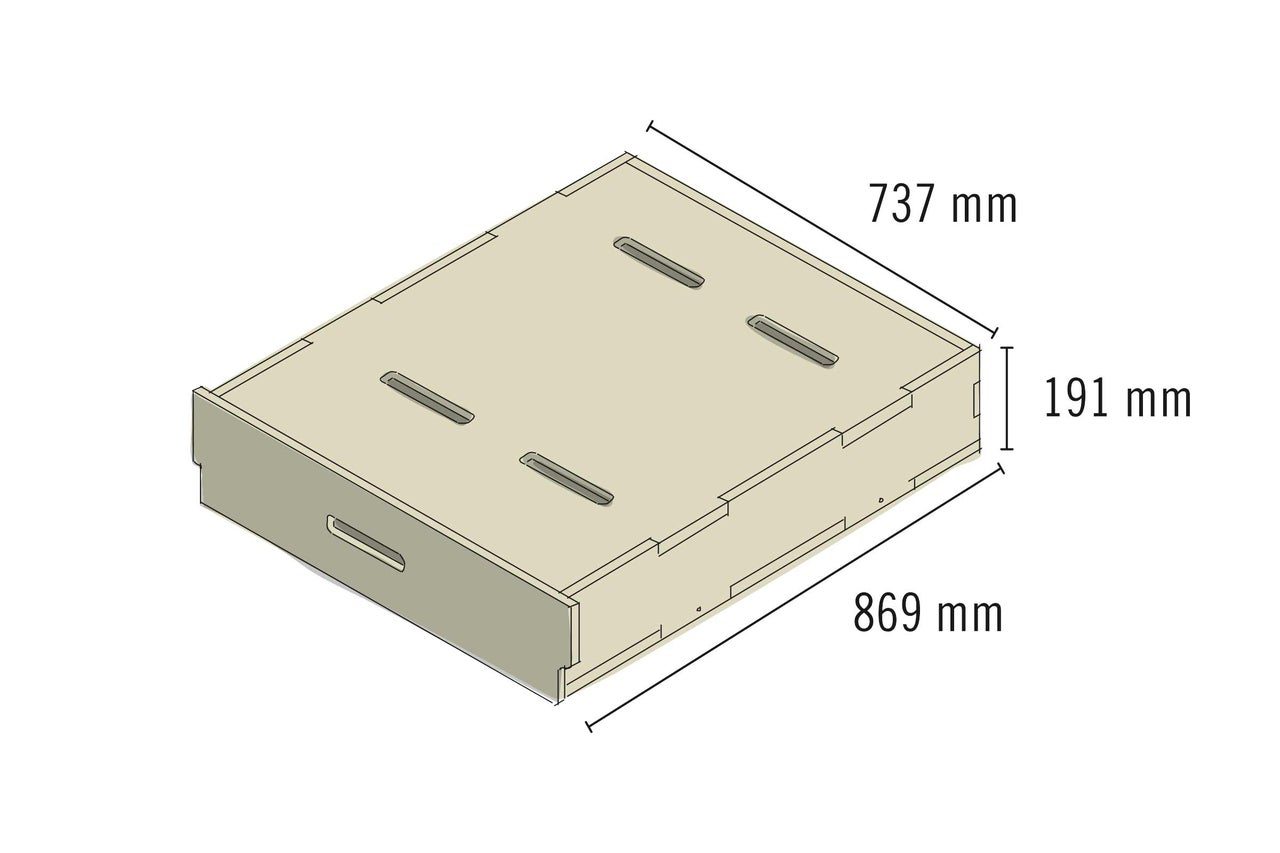

Das Schranksystem hat die Maße: L: 869 mm x B: 737 mm x H: 191 mm mit einer ausziehbaren Schublade mit den Innenmaßen: H: 835 mm x B: 670 mm x H: 175 mm.
Das brauchst Du
Vorbereitung

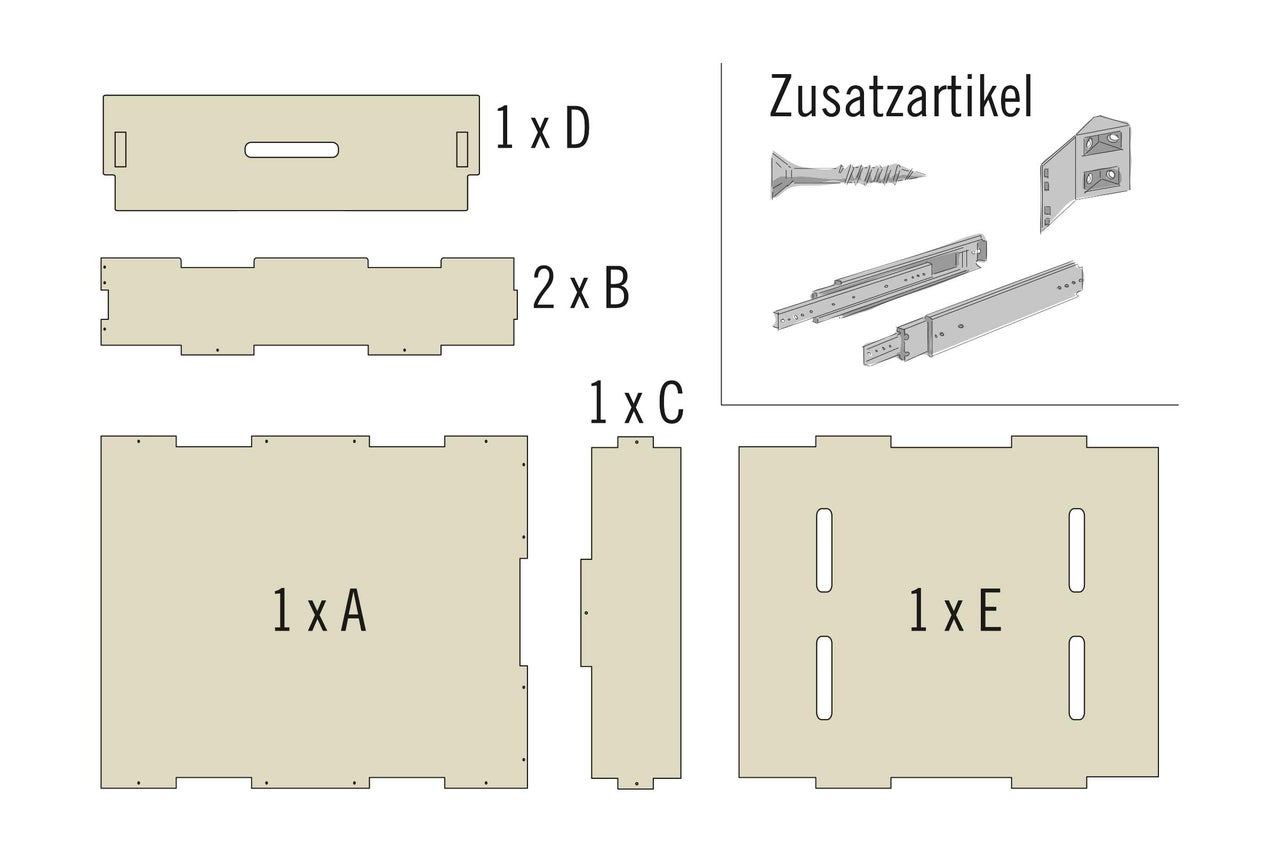

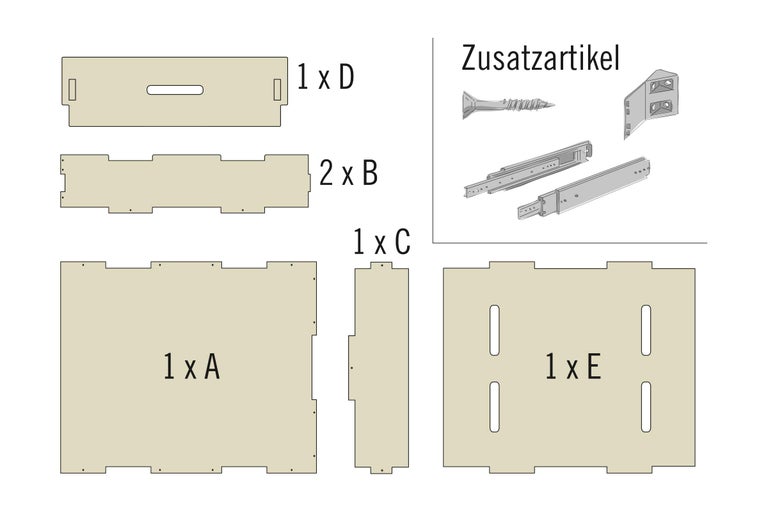

In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das Schranksystem. Außerdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Achte beim Kauf darauf, dass Dein Bausatz zum Fahrzeug passt.
Farbliche Gestaltung & Holzschutz
Natürlich kannst Du die Campingbox mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen. Willst Du das Holz schützen, verwende HORNBACH Holzöl farblos.
Arbeitsschritte
Wände mit Grundplatte verbinden
12

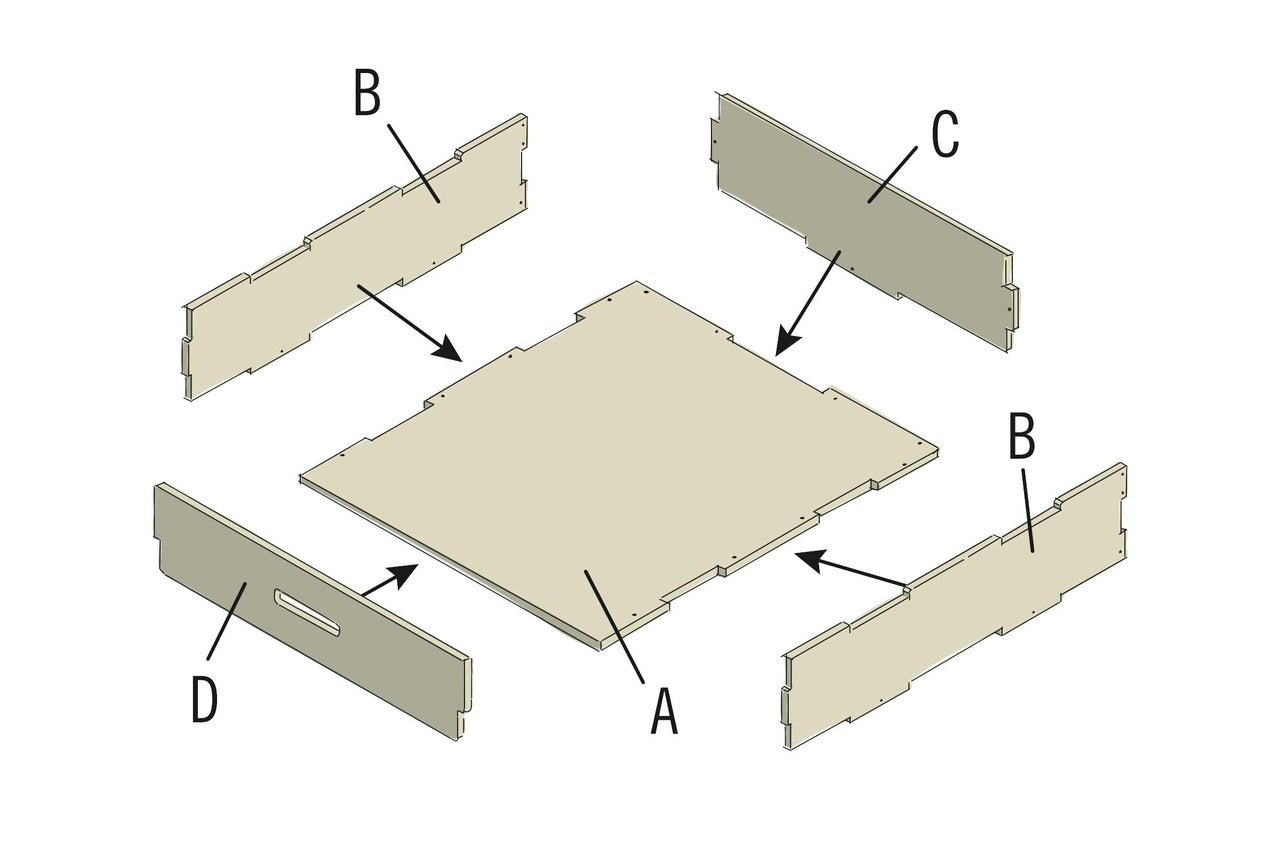

Setze die Seitenwände (B) und die Rückwand (C) an den Aussparungen der Grundplatte (A) ein. Die Verschraubung erfolgt von unten durch die Grundplatte mit 3,5x35 mm Schrauben. Verschraube diese zusätzlich seitlich an den vorhandenen Schraubenlöchern am unteren Rand. Stecke die Frontseite (D) an den Seitenwänden auf.
Frontseite befestigen
13

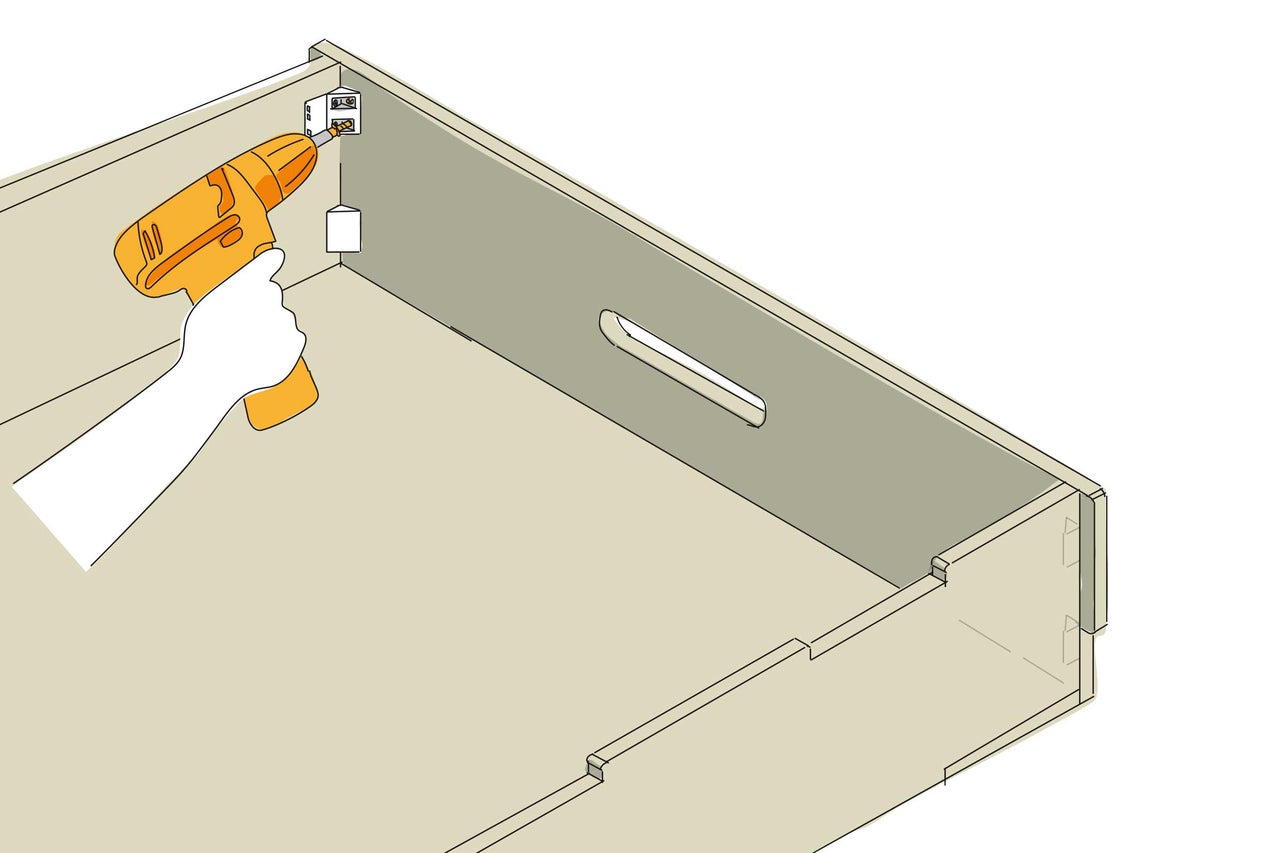

Die Befestigung der Frontseite erfolgt von innen mit 4 Universal-Eckverbindern. Verschraube diese jeweils mit 4 Senkkopfschrauben 3x16 mm an den Seitenwänden und der Frontseite.
Schubladenschienen anbringen
14

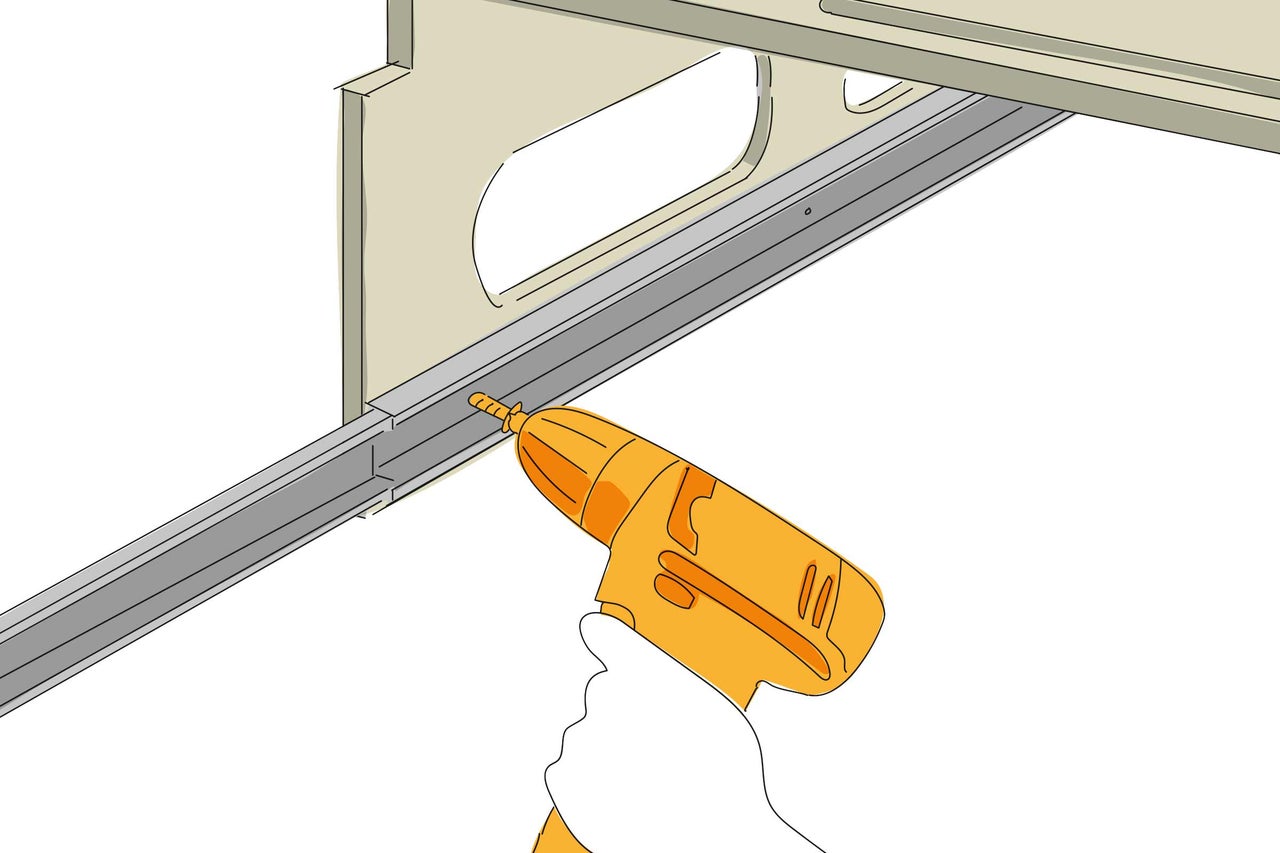

Verschraube die Schubladenschienen so, dass diese im eingeschobenen Zustand vorne bündig sind. Es werden die 4x16 mm Schrauben benötigt. Die Schraubenlöcher müssen nicht vorgebohrt werden
Nutze Unterlegkeile zur Montage der Schublade
- Die Montage der Schublade sollte auf einem ebenen und stabilen Untergrund erfolgen. Nutze zum Ausrichten der Schublade Unterlegkeile.
- Die Schublade sollte mit 2 mm unterbaut werden, damit sie beim Rein- und Rausschieben frei gleiten kann ohne zu schleifen.
Schublade in Heckbett einbauen
15

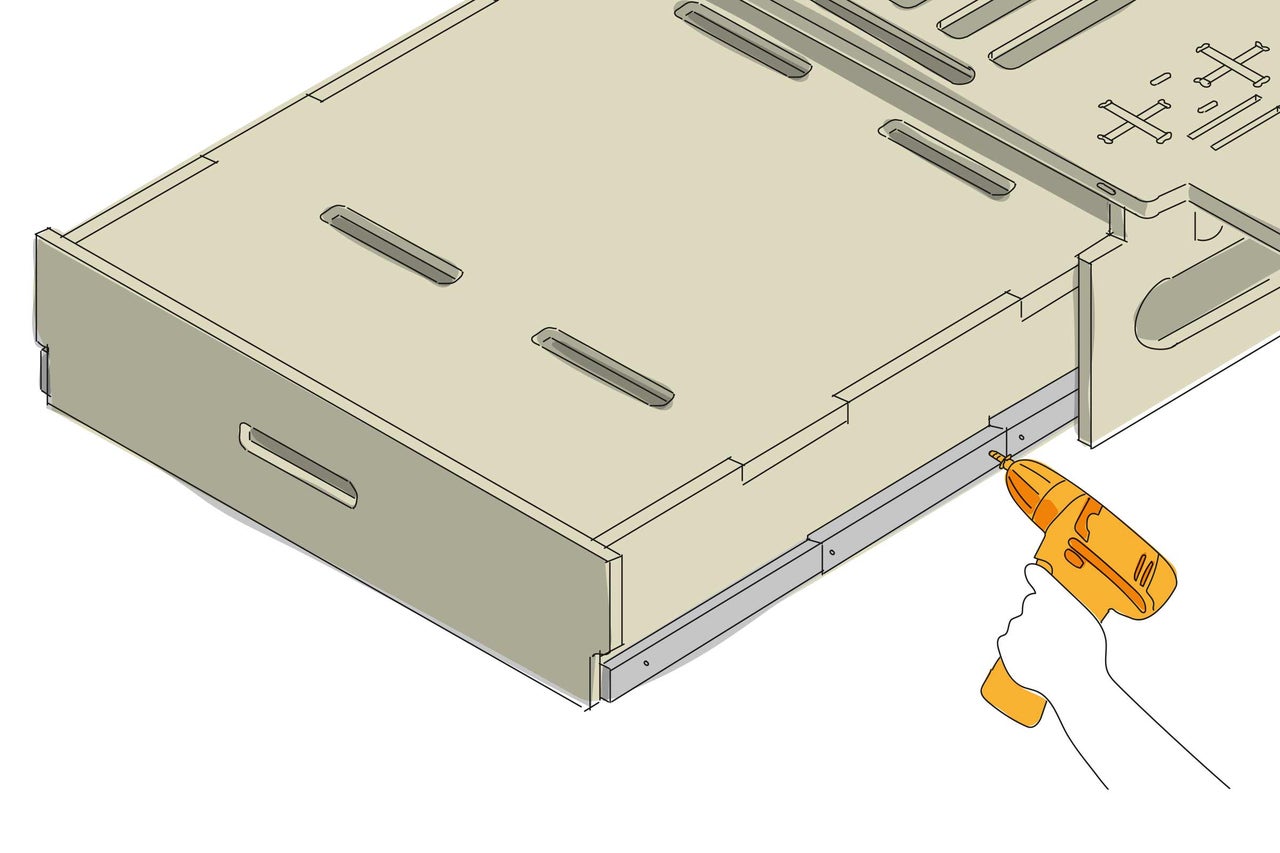

Richte die Schublade vor dem Anschrauben so aus, dass die Frontseite (D) auf allen Seiten leicht Spiel hat. Dann kann die Schublade mit den Schubladenschienen verschraubt werden. Verwende dazu Senkkopfschrauben 4x16 mm.
Falls die verwendeten Schienen keine Auszugsicherung haben, denke daran die Schubladen vor dem Herausgleiten zu sichern.
Sicherheitshinweise
Diese Anleitung wurde mit größtmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Unsere Produkte sind keine Bestandteile des Fahrzeuges.
- Es wird ausdrücklich darauf hingewiesen, dass es sich bei unseren Produkten um Ladegut handelt, deren ordnungsgemäße Sicherung nicht in unserem Verantwortungsbereich liegt.
- Eine Sicherung unserer Produkte durch den Halter / Fahrer des Fahrzeugs ist notwendig und muss den Gegebenheiten des Fahrzeugs entsprechend ausgeführt werden (z.B. mit Zurrgurten verspannen).
- Informiere Dich über die höchstzulässige Gesamtzuladung Deines Fahrzeugs.
- Unsere Produkte sind nicht geeignet als Sitzplatz / zur Nutzung während der Fahrt.
- Die Montageanleitung ist ausschließlich online verfügbar und wird im Reiter „Datenblätter“ als PDF zum Download zur Verfügung gestellt.
