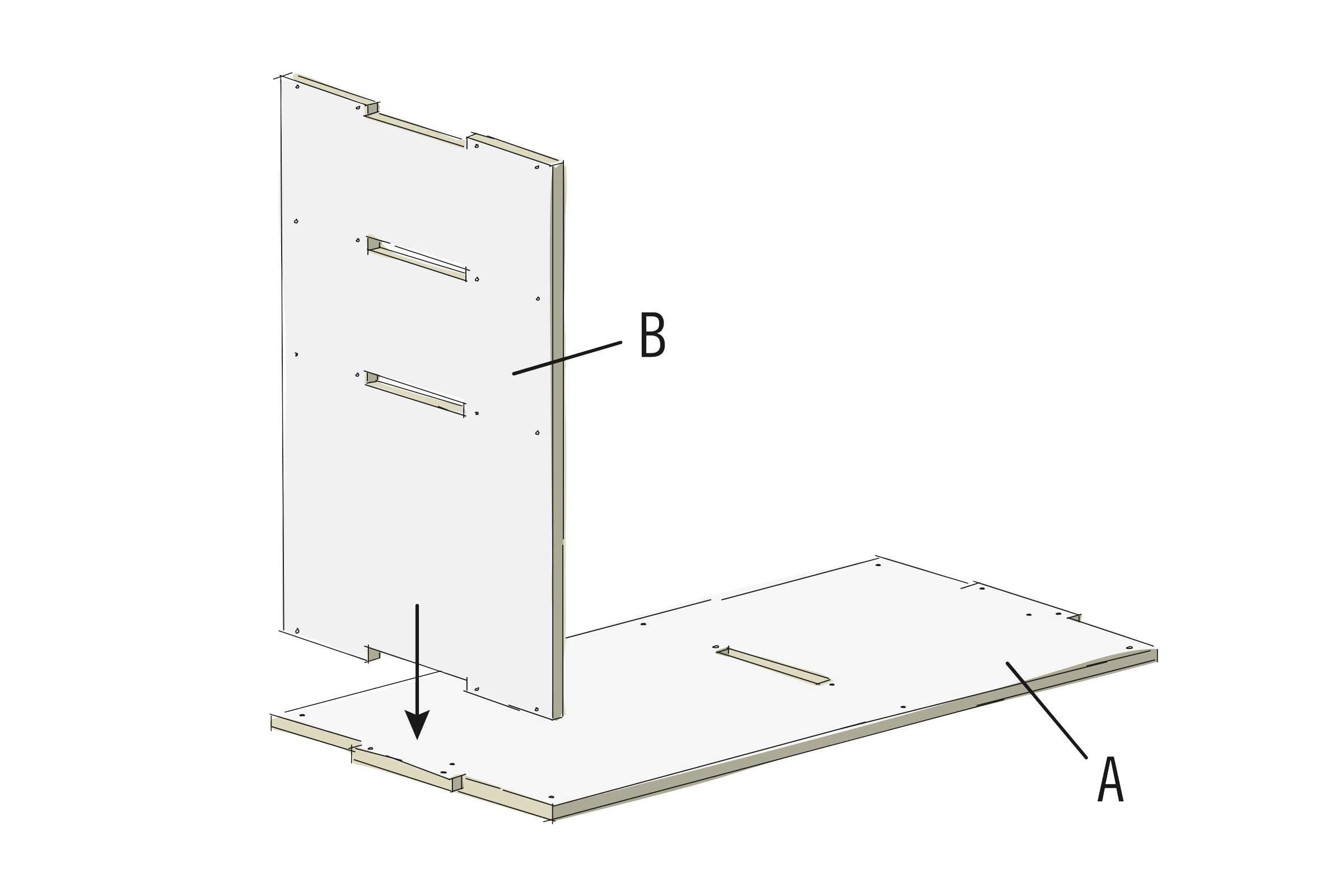

Lege die Bodenplatte (A) auf einer geraden Unterlage ab und stecke die erste Seitenwand (B) am Rand der Bodenplatte in den Zapfen ein. Die beiden länglichen Aussparungen in der Seitenwand sind dabei oben.
Anleitung
Campingbox Küche für Ducato/Crafter/Sprinter aufbauen
Auf Deiner Reise gilt es nicht nur Deinen Hunger nach Abenteuer zu stillen. Mit der Küche Ferdinand von BUILDIFY steht Dein Essen schnell auf dem Tisch. Die größere der beiden BULDIFY Küchen bietet Platz für Spüle, Vorräte, Geschirr und Kocher.

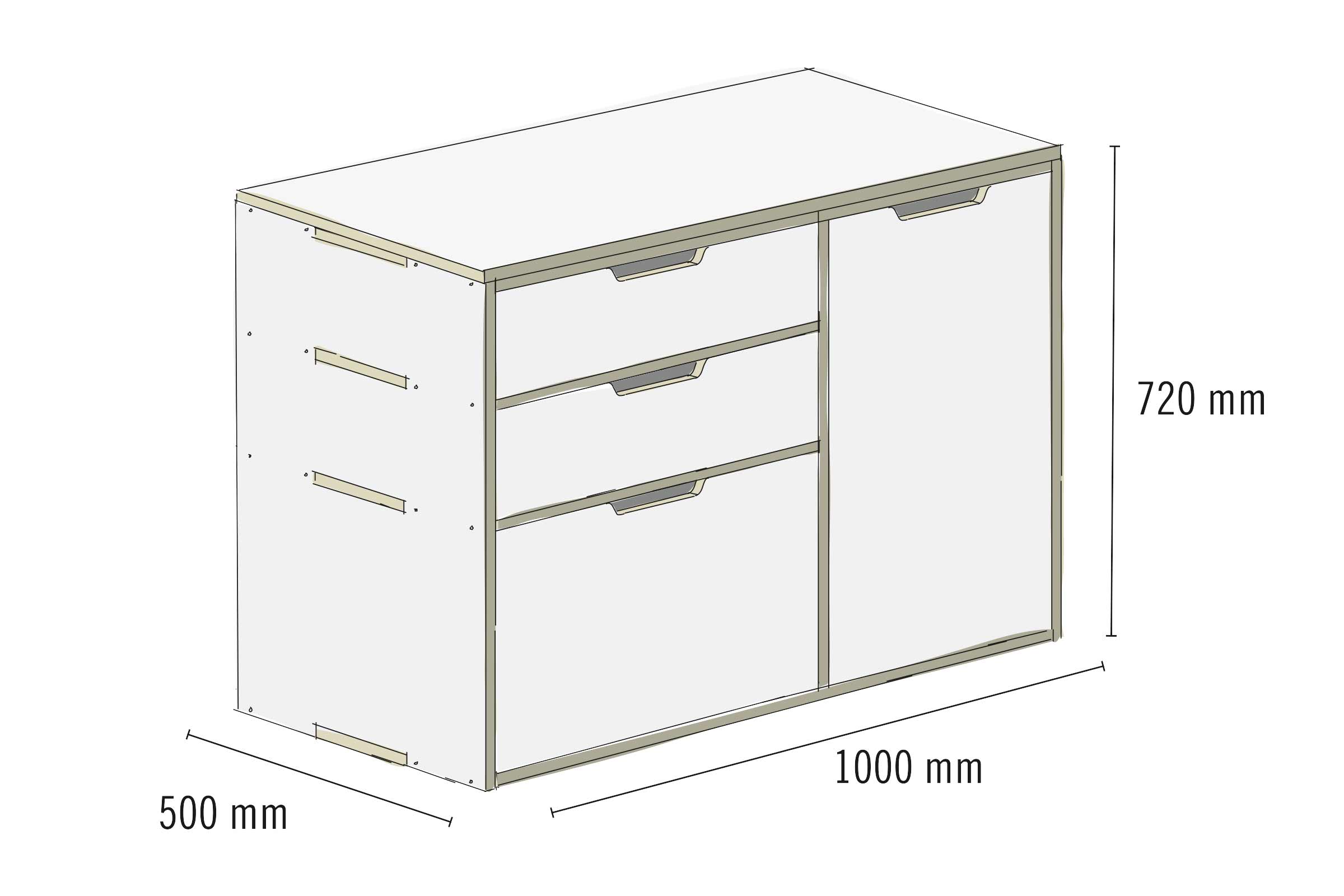

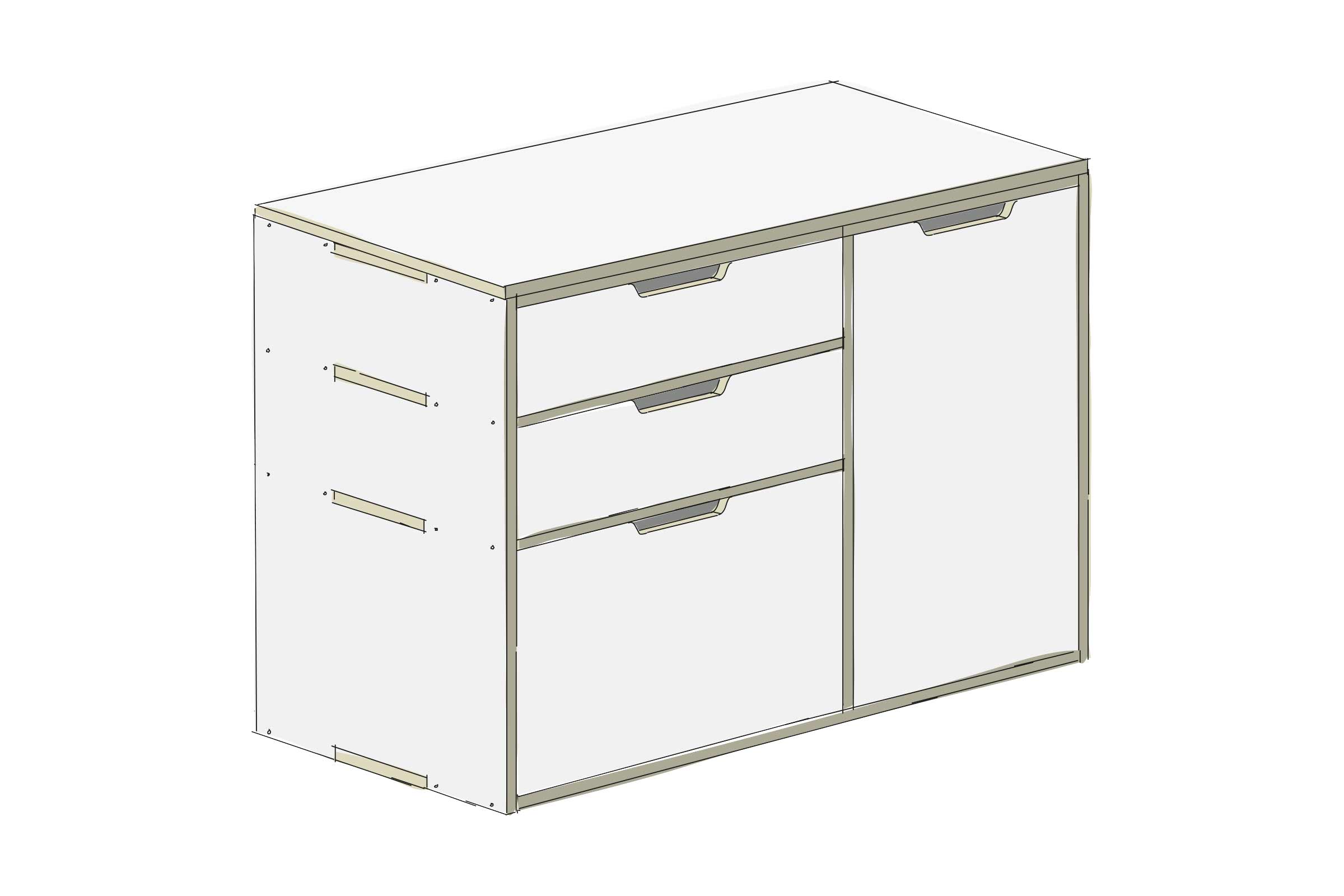

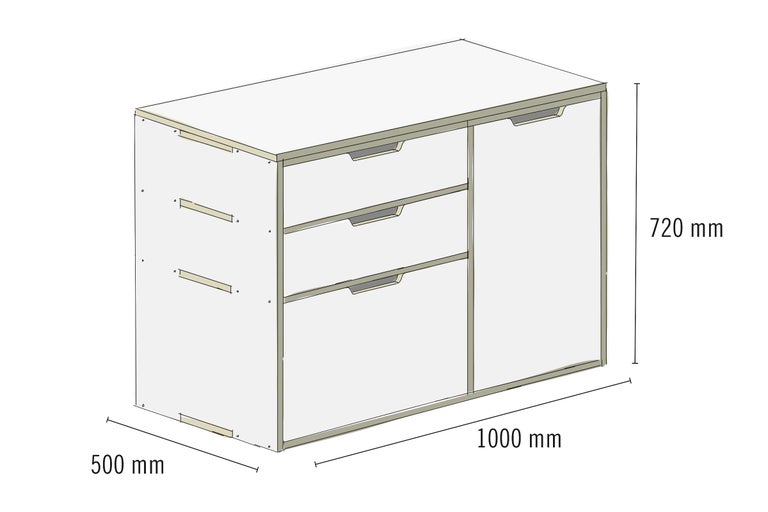

Das Küchenmodul Ferdinand hat die Maße: L: 1.000 mm x B: 500 mm x H: 720 mm. Die Küche besteht aus drei Staufächern und einer Schublade mit den folgenden Maßen:
Staufach linke Seite oben: L: 570 mm x B: 485 mm x H: 155 mm.
Schublade linke Seite Mitte: L: 514 mm x B: 435 mm x H: 135 mm.
Staufach linke Seite unten: L: 570 mm x B: 485 mm x H: 335 mm.
Staufach rechte Seite: L: 385 mm x B: 485 mm x H: 675 mm.
Möchtest Du die Küche in einen VW einbauen, gibt es eine zweite, etwas kleinere Version von Ferdinand. Hier geht's zur Anleitung.
Das brauchst Du

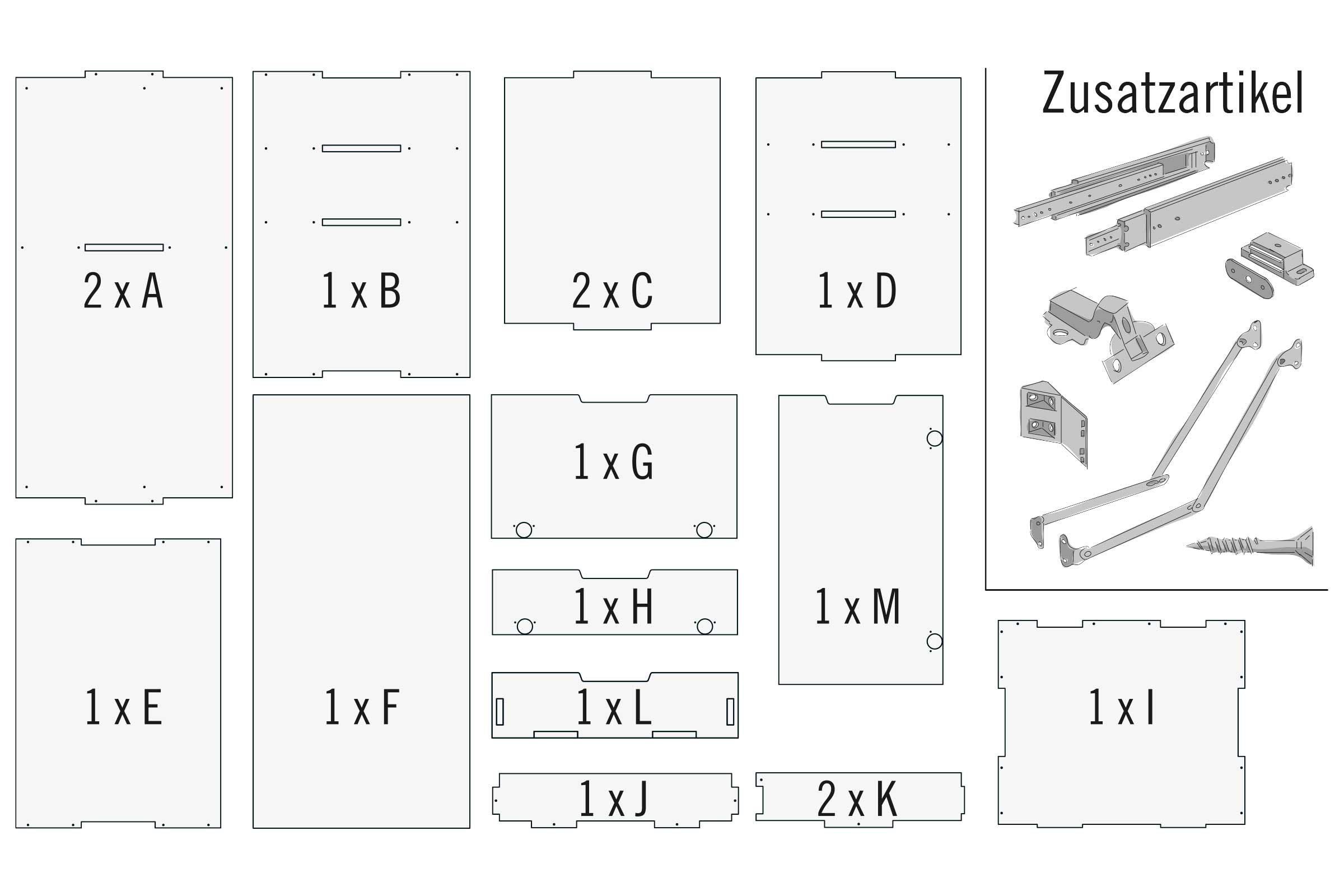

In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das Küchenmodul. Außerdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Die Holzbauteile sind mit den nötigen Bohrungen versehen, so dass diese direkt montiert werden können.
Das Küchenmodul hat keine Rückwand. Diese kannst Du optional ergänzen. Es eignet sich beispielsweise eine Dünn-MDF-Platte.
Arbeitsschritte
Bodenplatte und Seitenwand verbinden
01

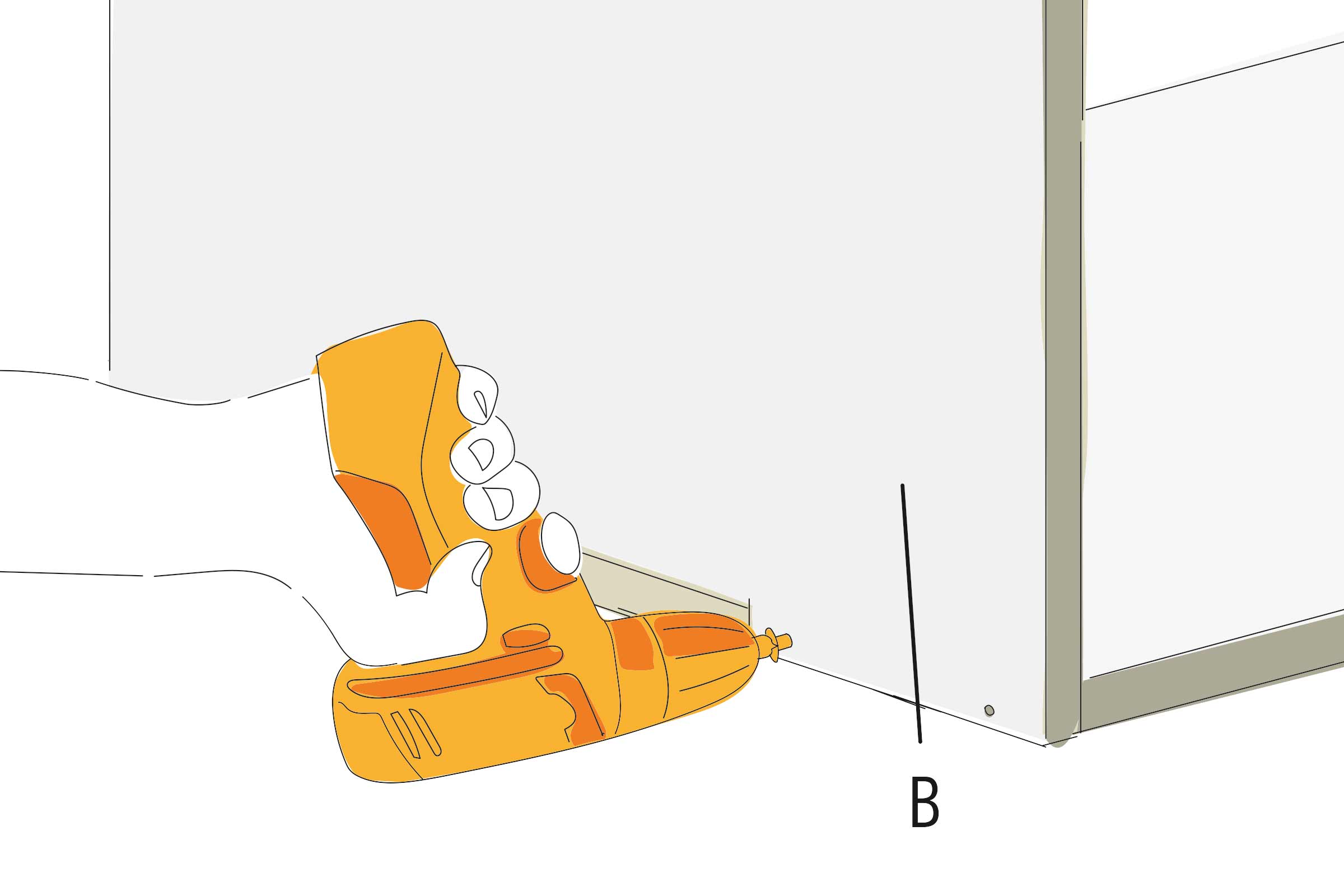

Lege Dir einen Schraubendreher bereit
Wenn Du an schwer zugänglichen Stellen mit dem Akkuschrauber nicht heran kommst, hilft ein Schraubendreher mit einer kurzen Gesamtlänge.
Seitenwand verschrauben
02
Verschraube die Seitenwand (B) mit Senkkopfschrauben 3,5x35 mm durch die vorgebohrten Schraubenlöcher. Nach dem Eindrehen der seitlichen Schrauben werden von unten zwei weiteren Senkkopfschrauben 3,5x35 mm durch die Zapfen in die Seitenwand eingedreht.
Befestigungslöcher für Türen vorbereiten
03

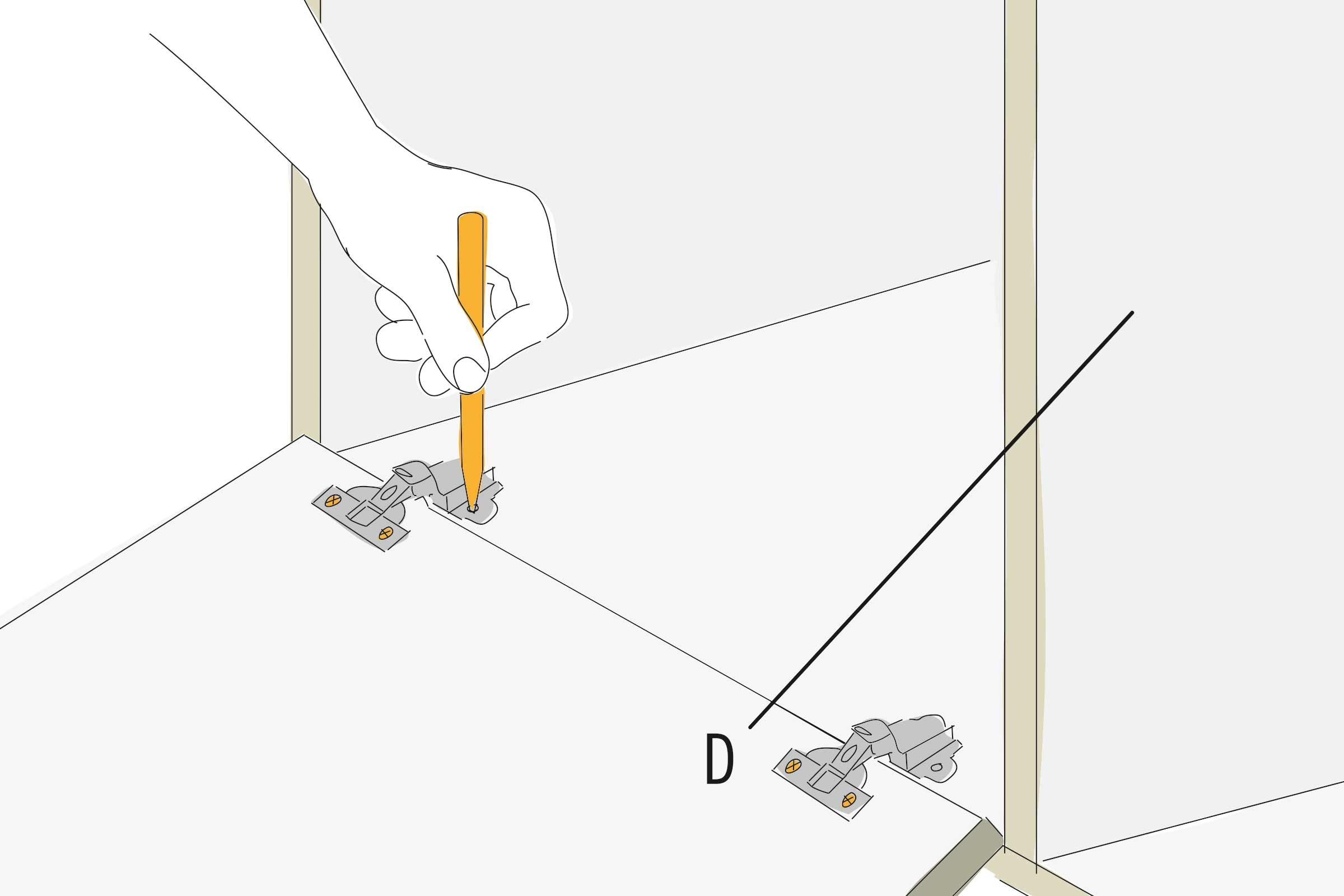

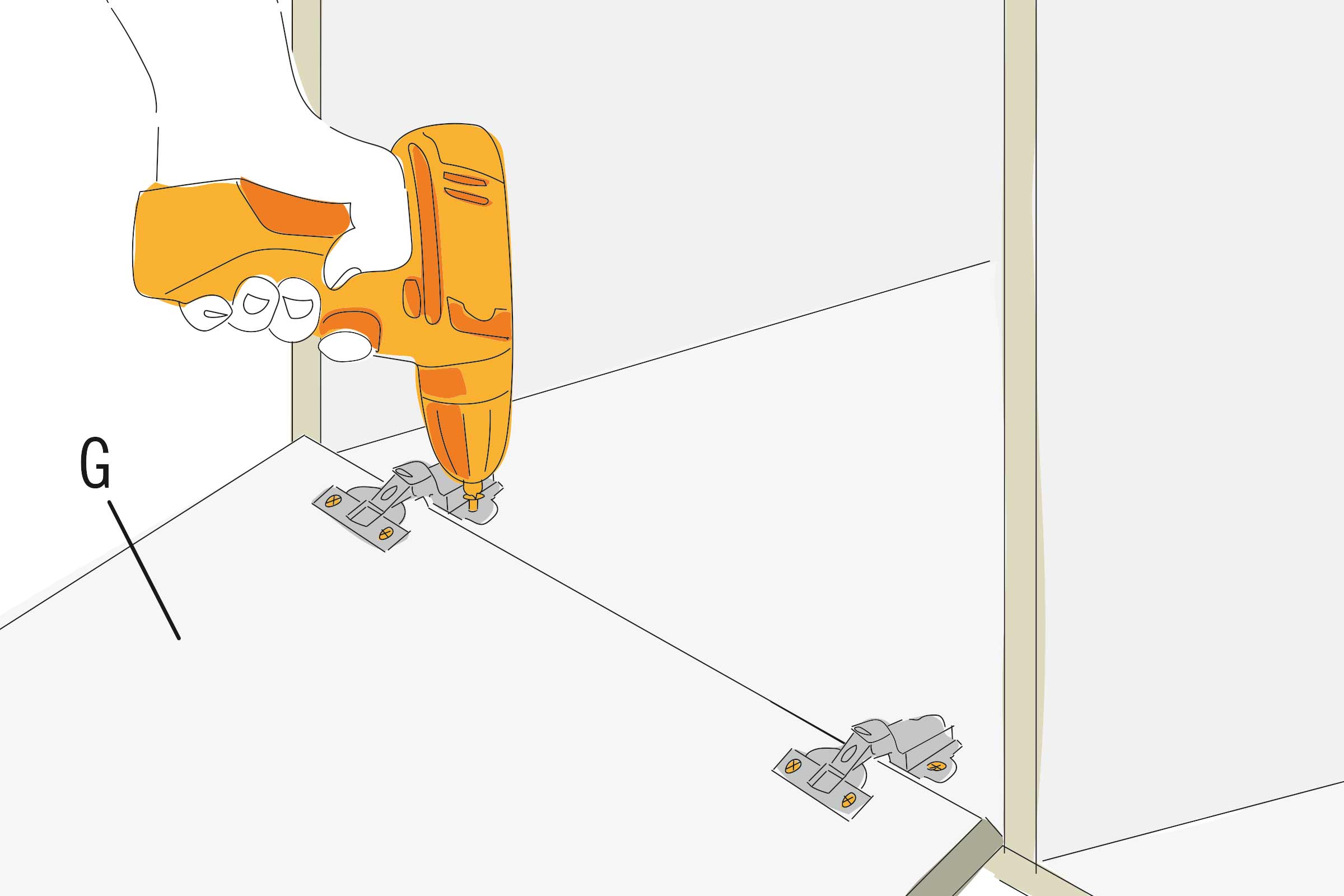

Bereite jetzt die Befestigungslöcher für die Türen am Schrankkorpus vor. Montiere dazu die Topfscharniere an den Türen (G), (H) und (M). Platziere die Türen jeweils an den Montagestellen und markiere die Schraubenpositionen durch die Montageplatten der Scharniere.
Zum Markieren Zwischenwand & Seitenwand einstecken
Das Markieren wird erleichtert, wenn die Zwischenwand (D) und die Seitenwand (E) vorrübergehend in die Aussparungen der Bodenplatte eingesteckt werden.
Seitenwand, Zwischenwand & Schrankböden einsetzen
04

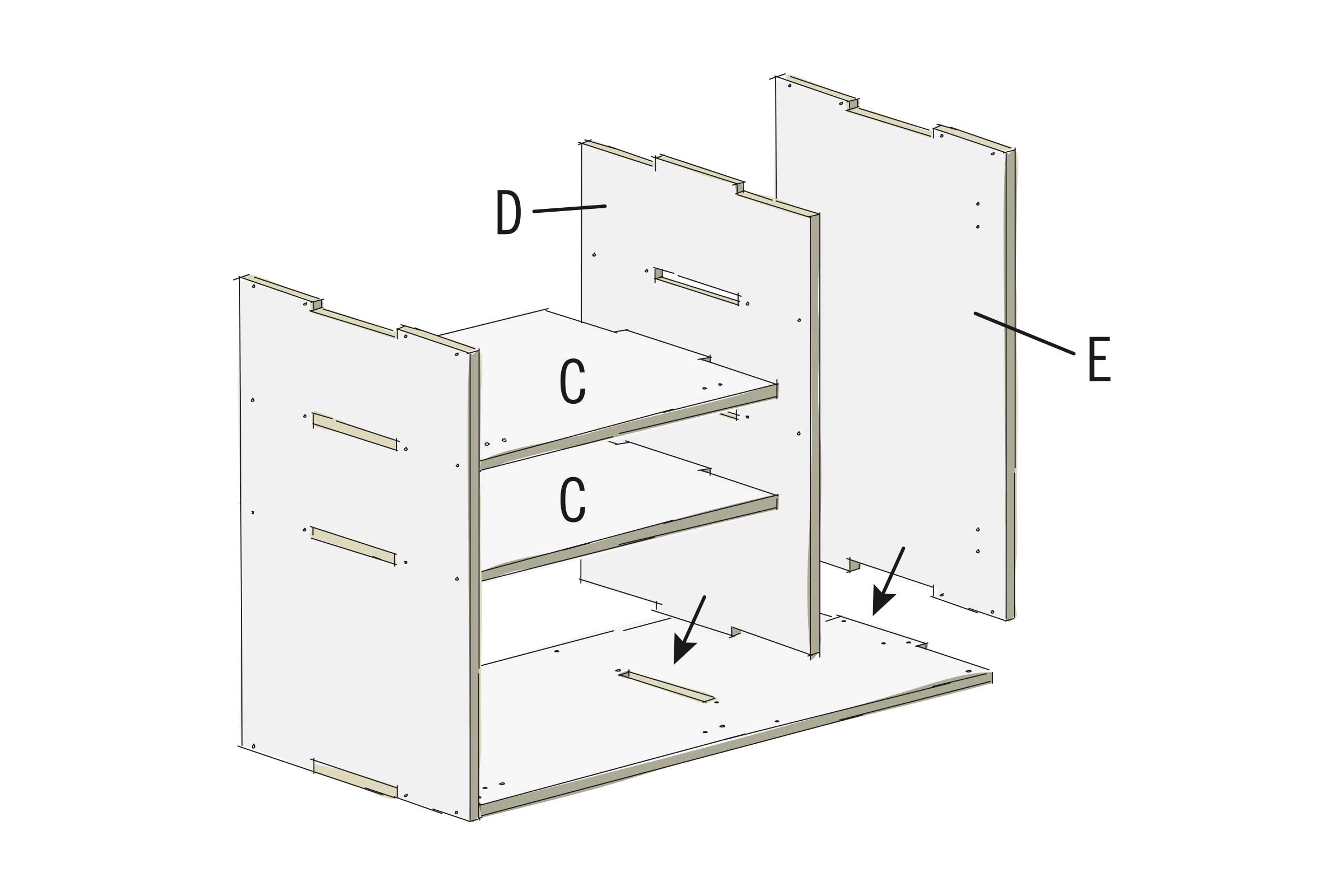

Stecke die beiden Schrankböden (C) in die Aussparungen der Seitenwand. Setze die Zwischenwand (D) und die Seitenwand (E) endgültig in die Aussparung der Bodenplatte ein. Die Verschraubung der Zwischenwand erfolgt zuerst mit Senkkopfschrauben 3,5x35 mm an den Schrankböden. Jetzt kann auch die Seitenwand (E) in den Zapfen an der Bodenplatte eingesteckt und wie zuvor verschraubt werden. Drehe dann die Schrauben von unten durch die Bodenplatte in die Wände ein.
Schranktüren befestigen
05
Befestige die Schranktüren (G), (H) und (M) mit den Topfscharnieren an den zuvor gebohrten Befestigungslöchern des Schrankkorpusses. Verwende Senkkopfschrauben 3x16 mm.
Klappenhalter montieren
06

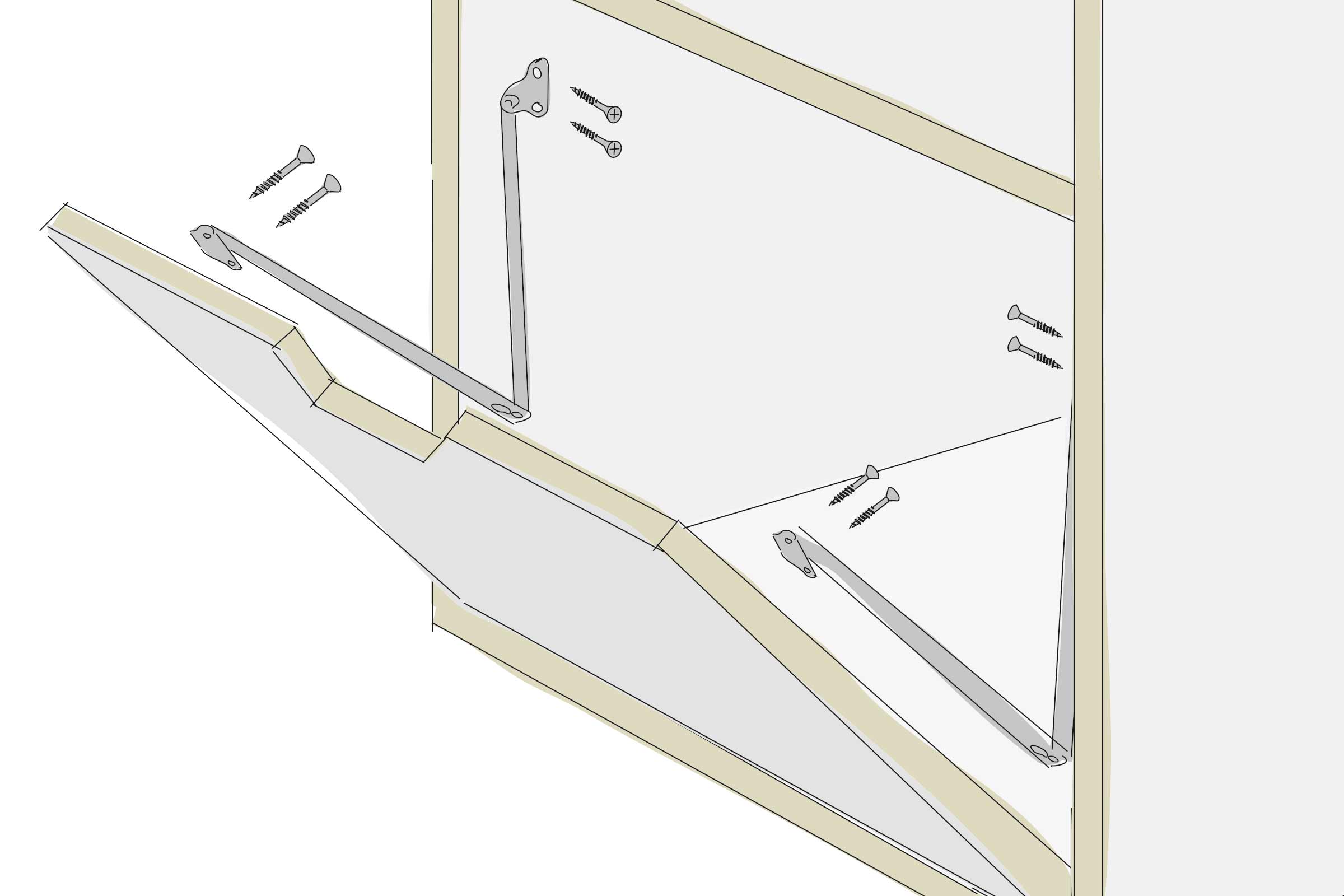

An die untere Schranktür kommen seitlich zwei Klappenhalter. Befestige diese mit den mitgelieferten Schrauben.
Deckplatte montieren
07

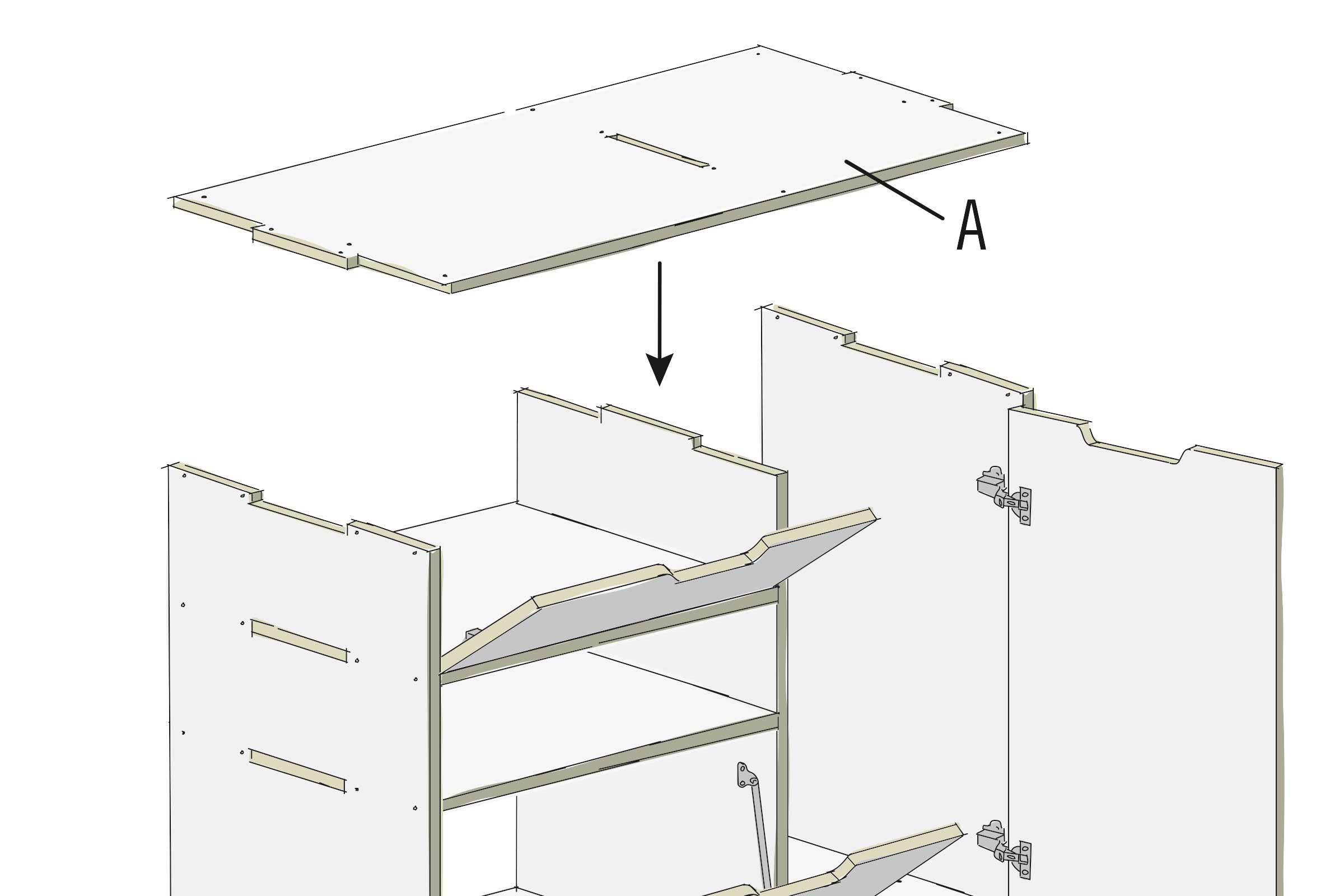

Jetzt die Deckplatte (A) - sie ist identisch mit der Bodenplatte (A) - auf die Wände aufstecken und durch die vorgesehenen Schraubenlöcher von oben verschrauben. Verschraube zusätzlich die Platte durch die beiden Seitenwände. Die Verschraubungen erfolgen mit Senkkopfschrauben 3,5x35 mm.
Schrankabdeckung befestigen
08

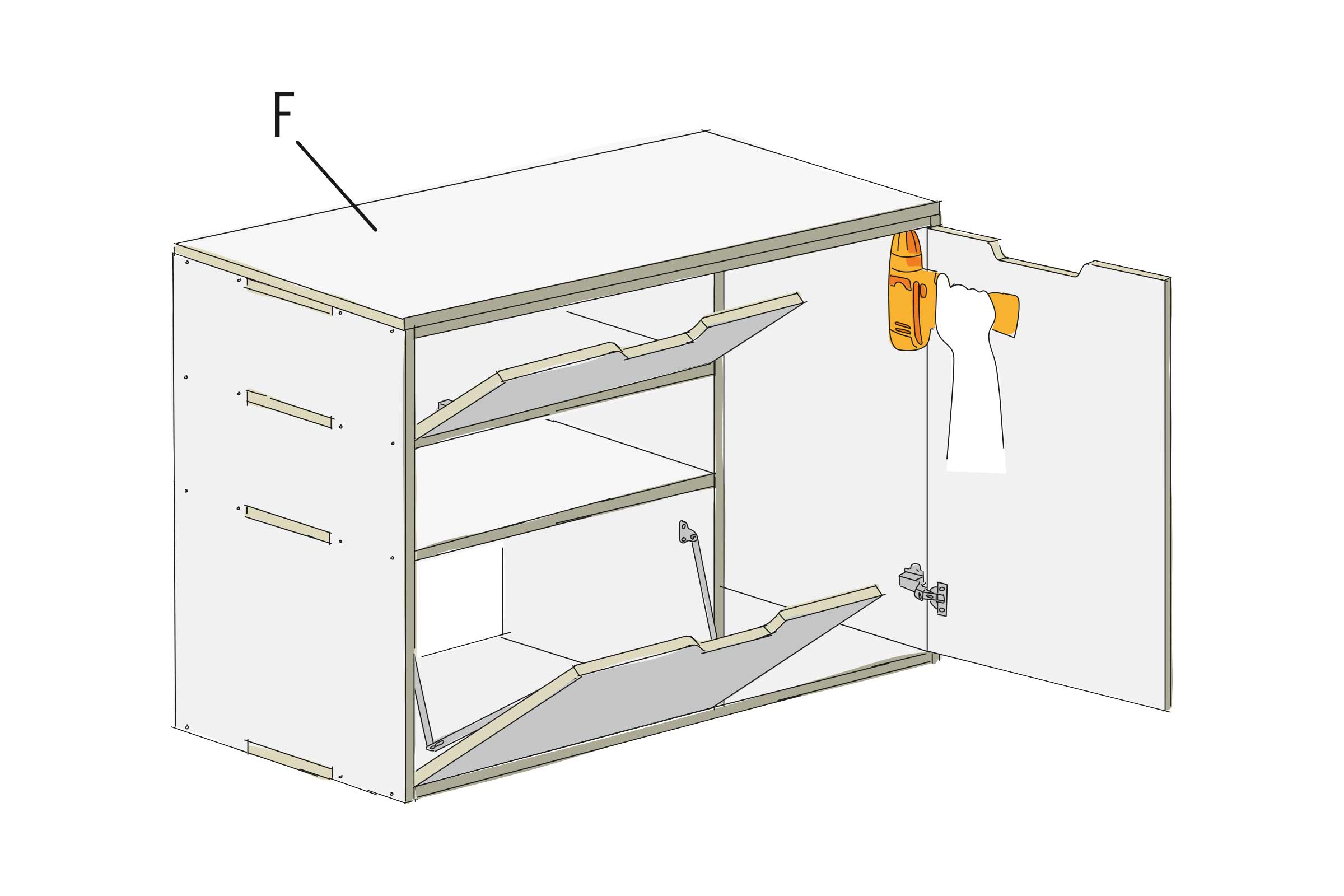

Lege die obere Schrankabdeckung (F) deckungsgleich auf die Abdeckplatte (A) auf. Sie wird von unten durch die Abdeckplatte mit Senkkopfschrauben 3x25 mm angeschraubt.
Magnetschnäpper an Türen montieren
09

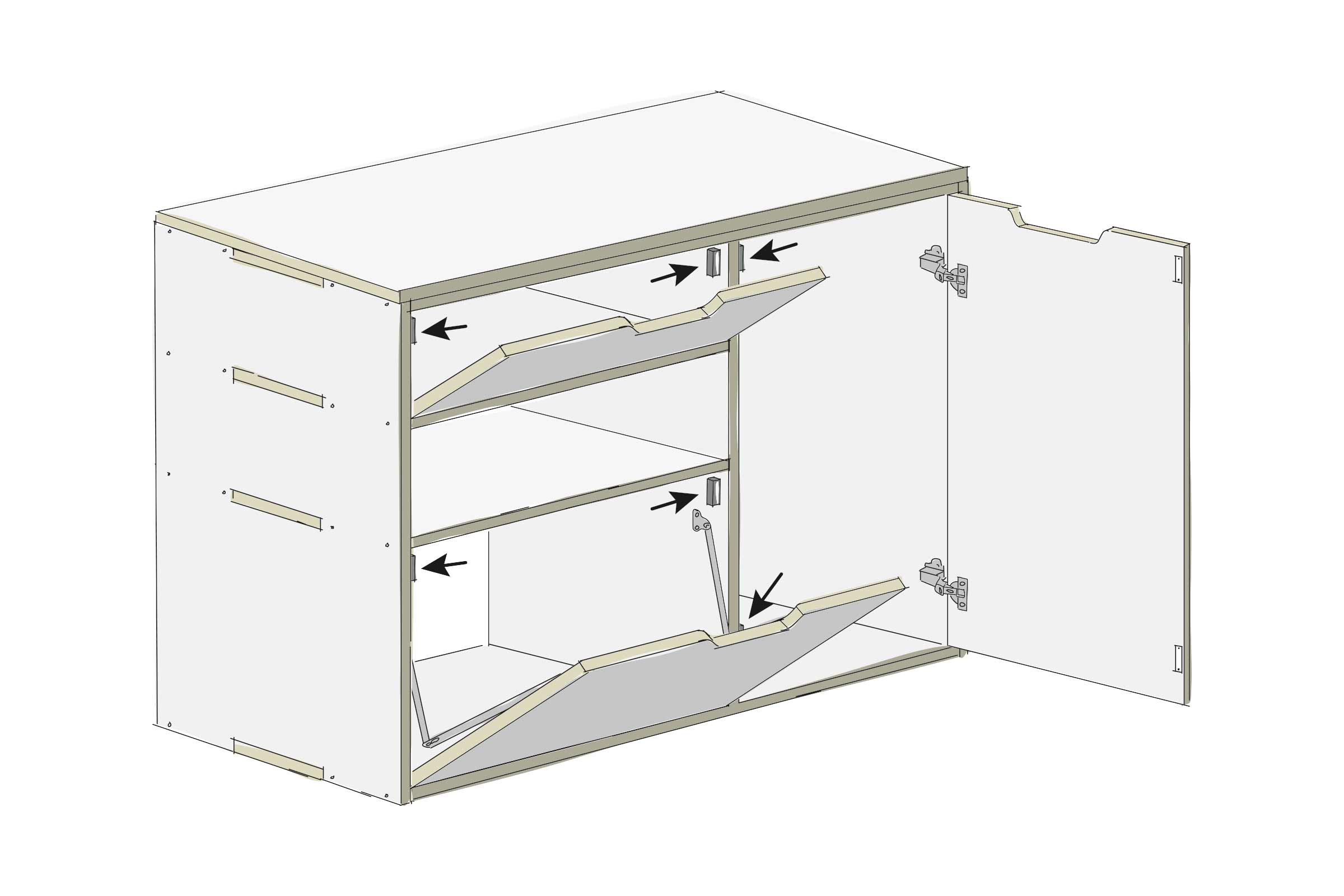

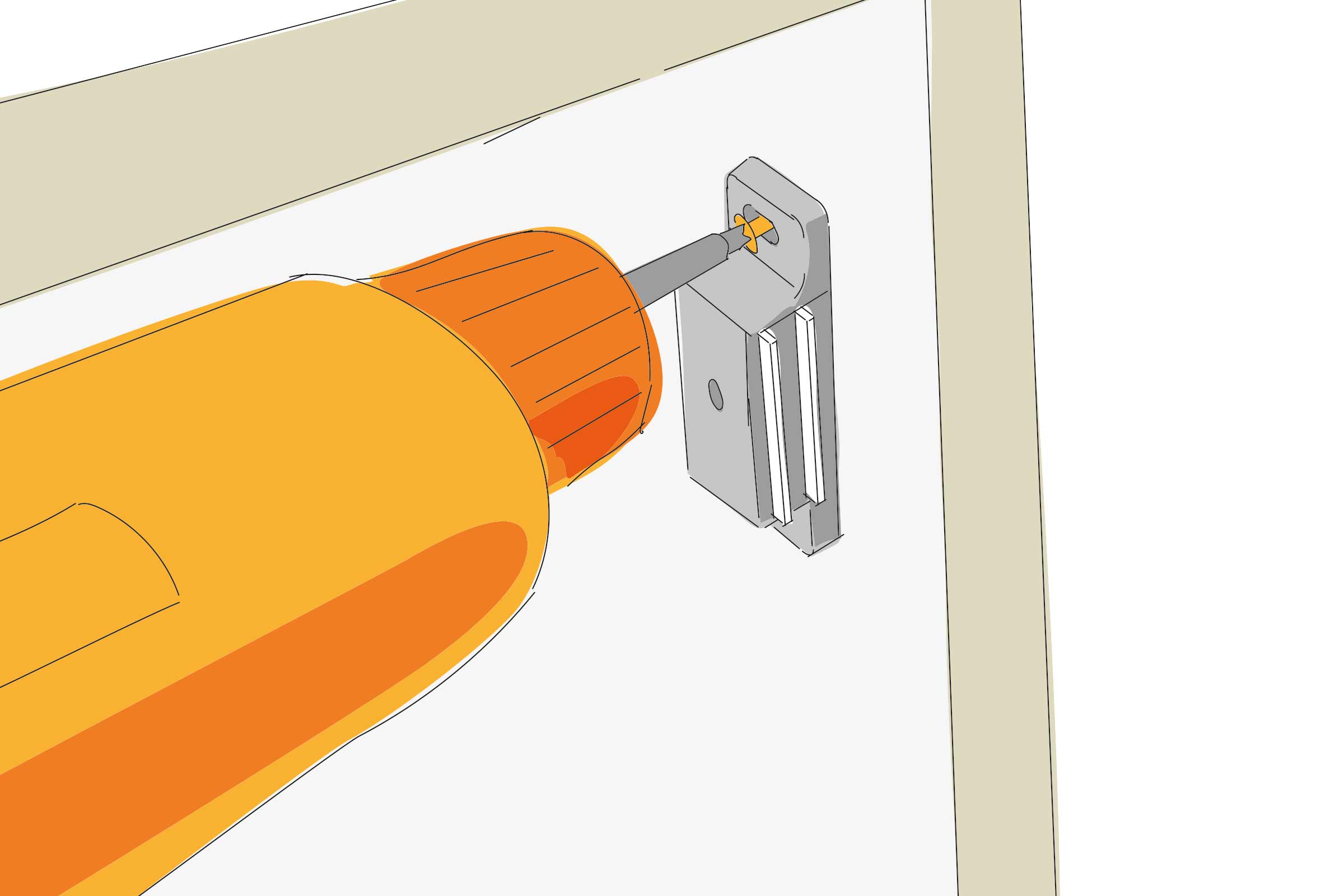

Als Anschlag für die Türen werden Magnetschnäpper an den markierten Positionen montiert. Bringe die beiliegenden Metallplättchen so an den Türen an, dass diese an den Magneten festgehalten werden. Verwende jeweils Senkkopfschrauben 3x16 mm. Nach der Montage müssen die Türen vorne bündig am Korpus abschließen.
Magnetschnäpper montieren
10
Nach der Montage müssen die Türen vorne bündig am Korpus abschließen.
Einzelteile für Schublade zurecht legen
11
Lege die Einzelteile für die Montage der Schublade zurecht.
Seitenwände, Rückenwand und Grundplatte verbinden
12

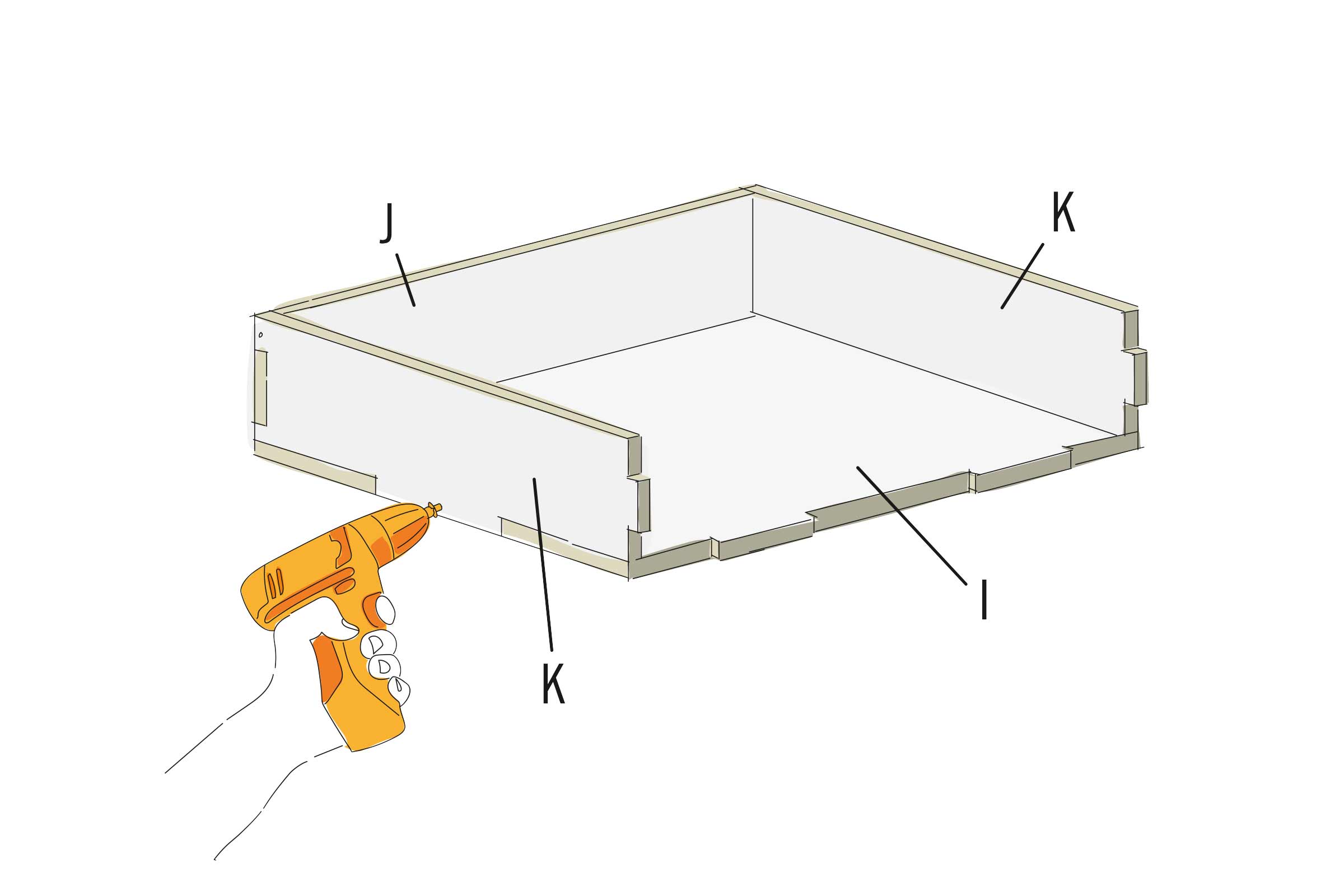

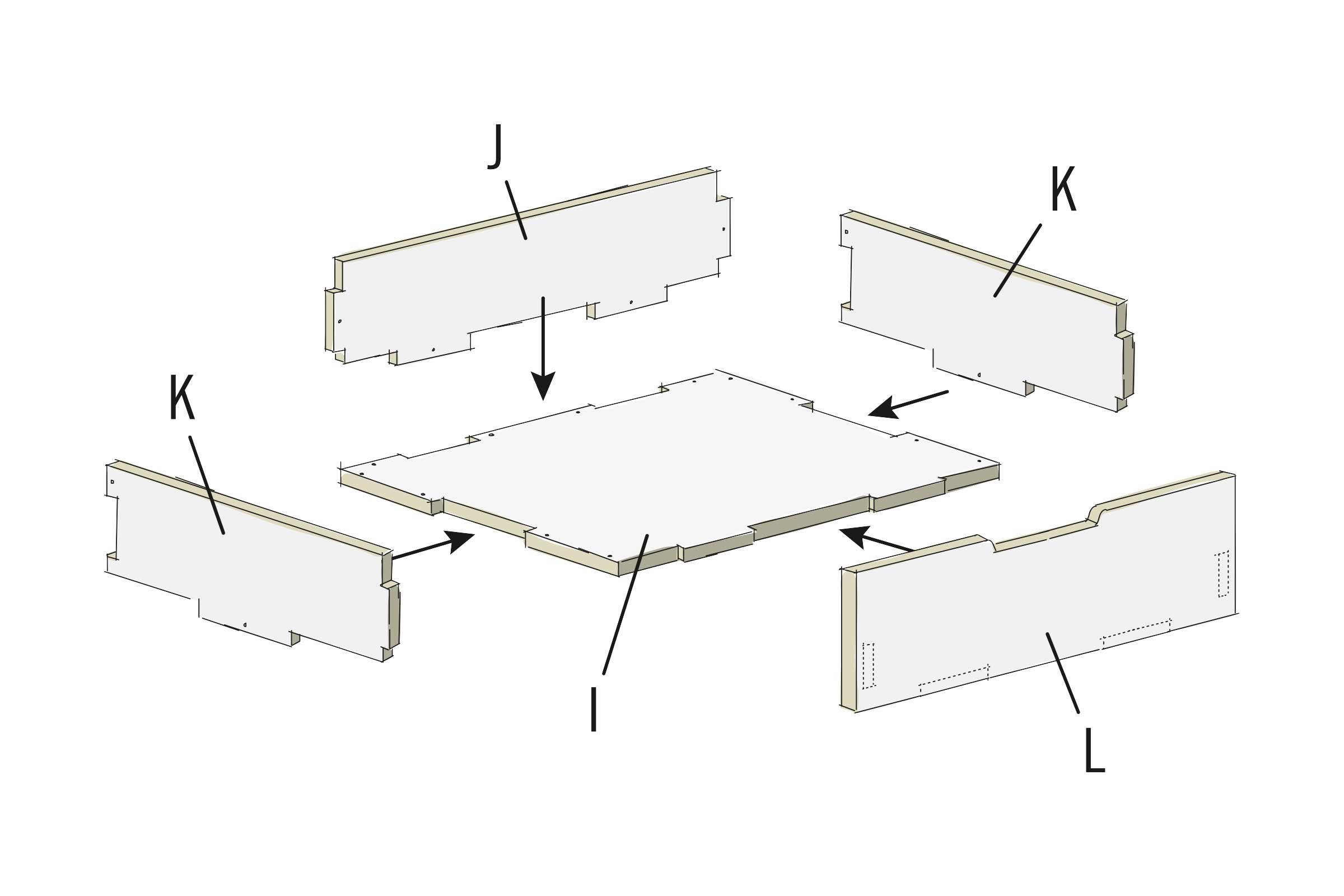

Verschraube die beiden Seitenwände (K) und die Rückwand (J) an der Grundplatte (I). Die Verschraubungen erfolgen von der Seite in die Grundplatte und dann durch die Grundplatte in die Wände. Verwende die Senkkopfschrauben 3,5x35 mm.
Universal-Eckverbinder anbringen
13

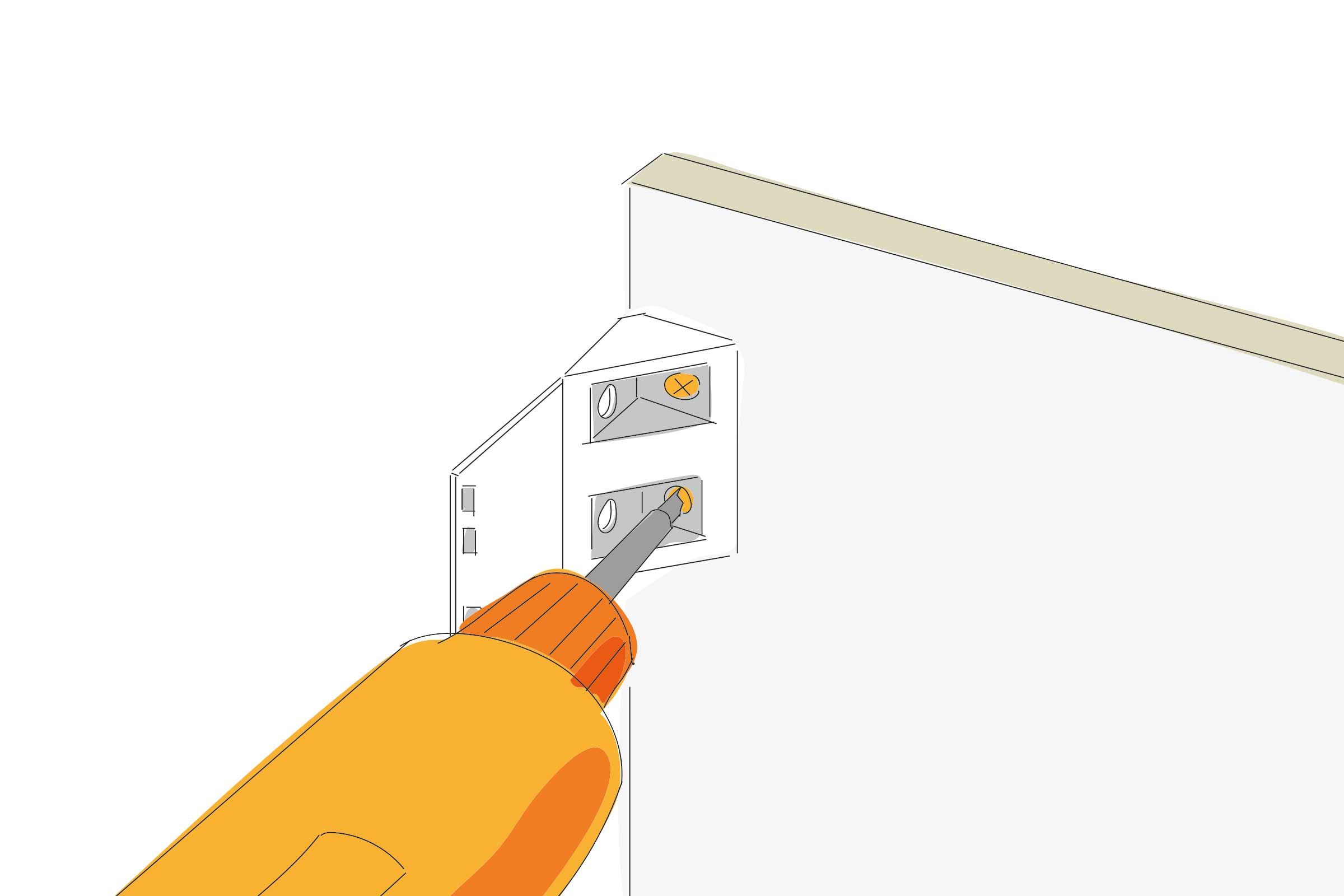

Damit die Frontplatte befestigt werden kann, muss auf jeder Seite ein Universal-Eckverbinder angeschraubt werden. Die Eckverbinder sitzen dabei vorne bündig an der Kante der Seitenwand. Schraube sie mit Senkkopfschrauben 3x16 mm an. Die Schraubenlöcher müssen dazu nicht vorgebohrt werden.
Frontplatte aufstecken und anschrauben
14

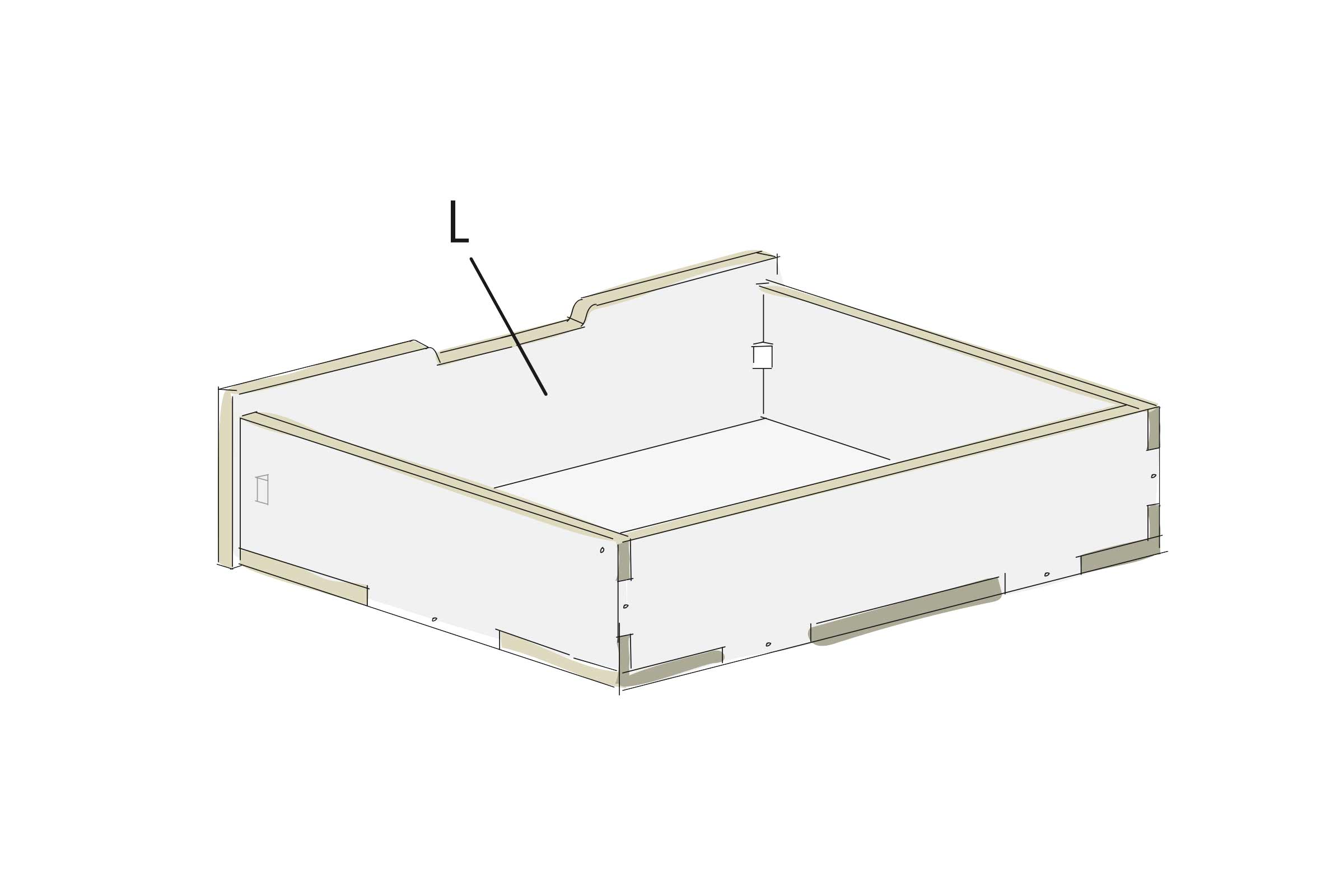

Danach kann die Frontplatte (L) an den Zapfen der Seitenwände und Grundplatte aufgesteckt und an den Eckverbinder angeschraubt werden.
Schubladenschienen montieren
15

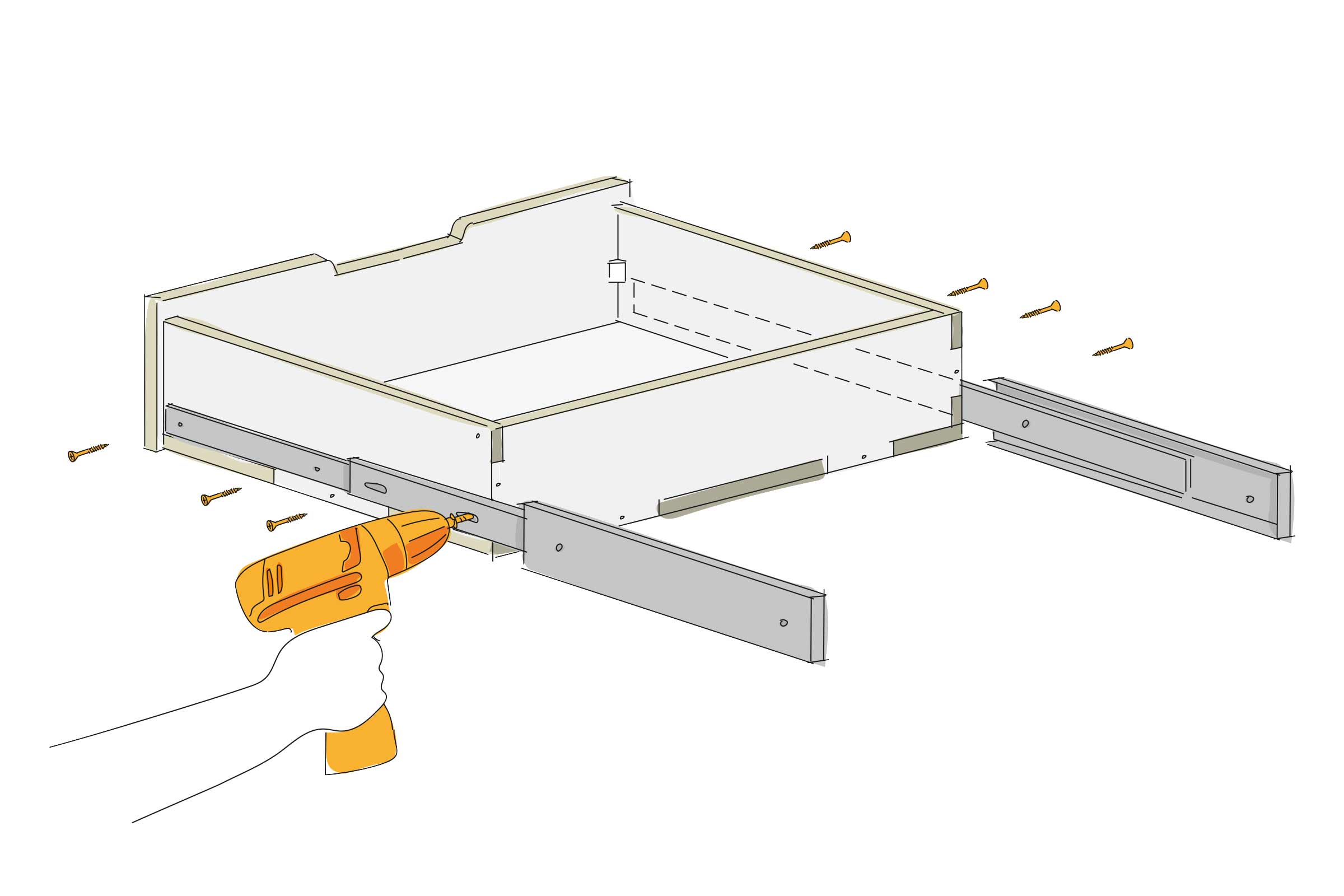

An der Schublade werden zwei Schubladenschienen angebracht. Ziehe die Schienen komplett auseinander und verschraube sie mit Senkkopfschrauben 4x16 mm durch den mittleren Teil des Auszuges direkt über der Bodenplatte der Schublade. Dann am vorderen Auszug ebenfalls an der Schublade verschrauben. Achte darauf, dass die Schienen parallel zur Schublade montiert werden.
Schublade in Schranköffnung anbringen
16

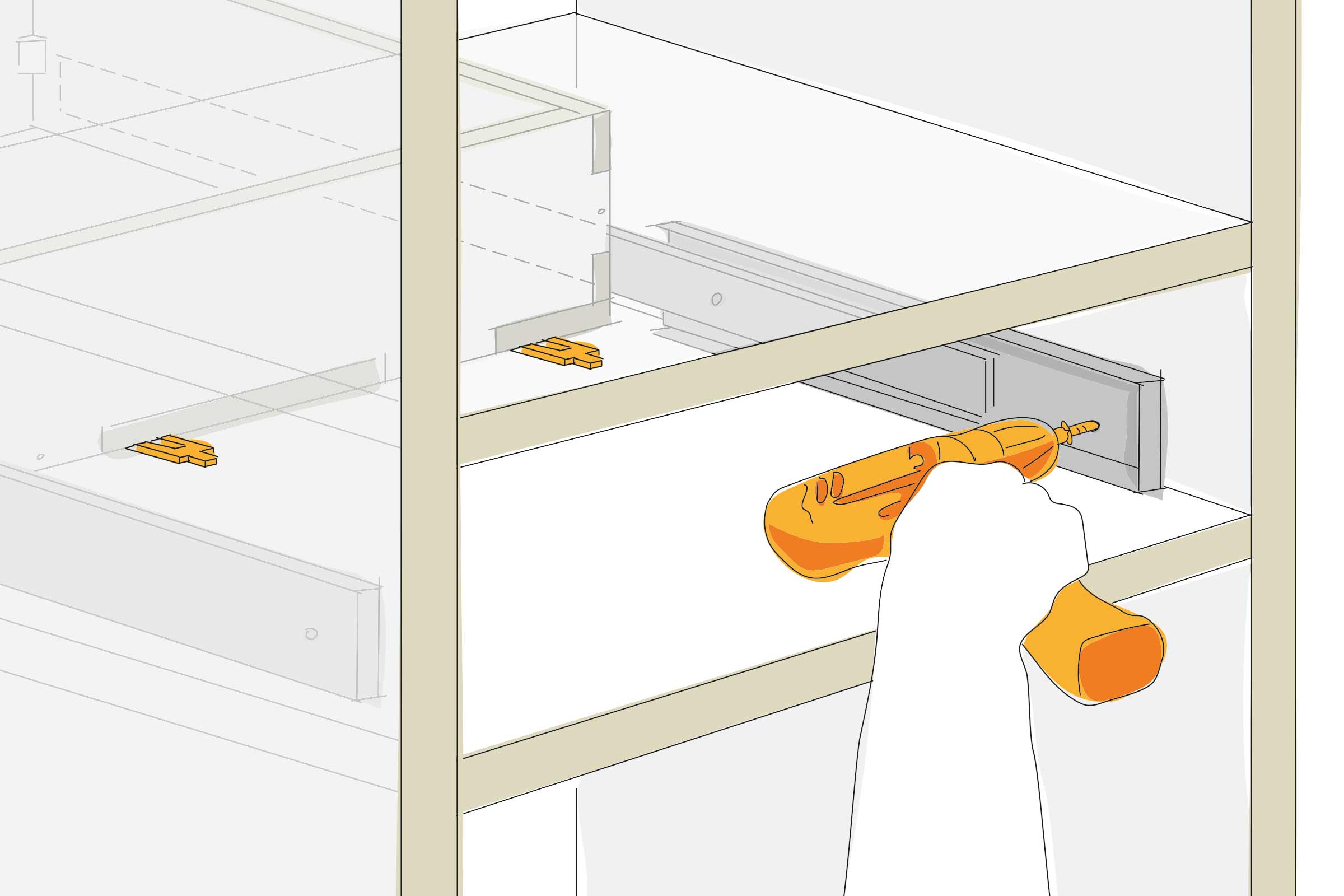

Setze die Schublade in die Schranköffnung ein und unterlege sie mit 2 mm dicken Keilen. Verschraube die Schubladenschienen am hinteren, dicken Teil an den Seitenwänden der Schranköffnung. Verwende Senkkopfschrauben 4x16 mm. Achte darauf, dass die Schienen parallel zur Schranköffnung montiert werden und sich die Schublade leichtgängig verschieben lässt.
Küche in Camper einbauen
17
Das Küchenmodul kann nun ins Fahrzeug eingebaut und genutzt werden.
Sicherheitshinweise
Diese Anleitung wurde mit größtmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Unsere Produkte sind keine Bestandteile des Fahrzeuges.
- Es wird ausdrücklich darauf hingewiesen, dass es sich bei unseren Produkten um Ladegut handelt, deren ordnungsgemäße Sicherung nicht in unserem Verantwortungsbereich liegt.
- Eine Sicherung unserer Produkte durch den Halter / Fahrer des Fahrzeugs ist notwendig und muss den Gegebenheiten des Fahrzeugs entsprechend ausgeführt werden (z.B. mit Zurrgurten verspannen).
- Informiere Dich über die höchstzulässige Gesamtzuladung Deines Fahrzeugs.
- Unsere Produkte sind nicht geeignet als Sitzplatz / zur Nutzung während der Fahrt.
- Die Montageanleitung ist ausschließlich online verfügbar und wird im Reiter „Datenblätter“ als PDF zum Download zur Verfügung gestellt.
