Campingbox Schranksystem für Ducato/Crafter/Sprinter aufbauen
Wer einmal um die Welt will, muss so einiges mitnehmen. Mit dem Schranksystem Nellie von BUILDIFY schaffst Du Dir das Platzwunder, dass du hierfür benötigst. Damit muss auf Deiner nächsten Reise nichts Wichtiges Zuhause bleiben. Zusammenstecken, beladen und nichts wie weg.

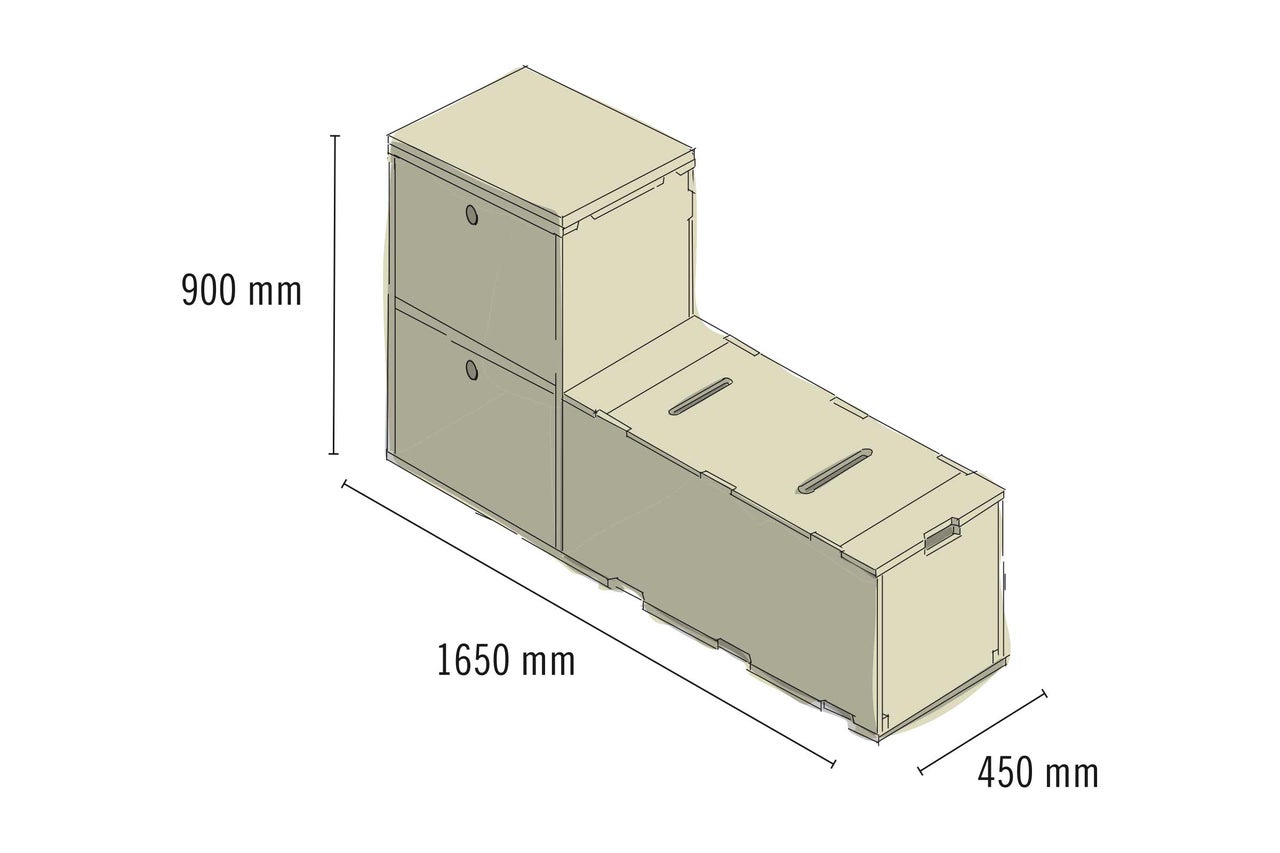

Das Schranksystem verstaut ohne Probleme Werkzeug, Campinggeschirr oder Kleidung in den zwei Fächern mit den Maßen:L: 620 mm x B: 420 mm x H: 420 mm. Das zusätzliche ausziehbare Element mit den Maßen: L: 965 mm x B: 364 mm x H: 403 mm verschafft Dir noch mehr Raum, um Dein Hab und Gut sicher zu verstauen.
Möchtest Du das Schranksystem in einen VW-Bus einbauen, gibt es eine zweite, etwas kleinere Version von Nellie mit den entsprechenden Maßen. Hier geht's zur Anleitung:
Das brauchst Du
Vorbereitung

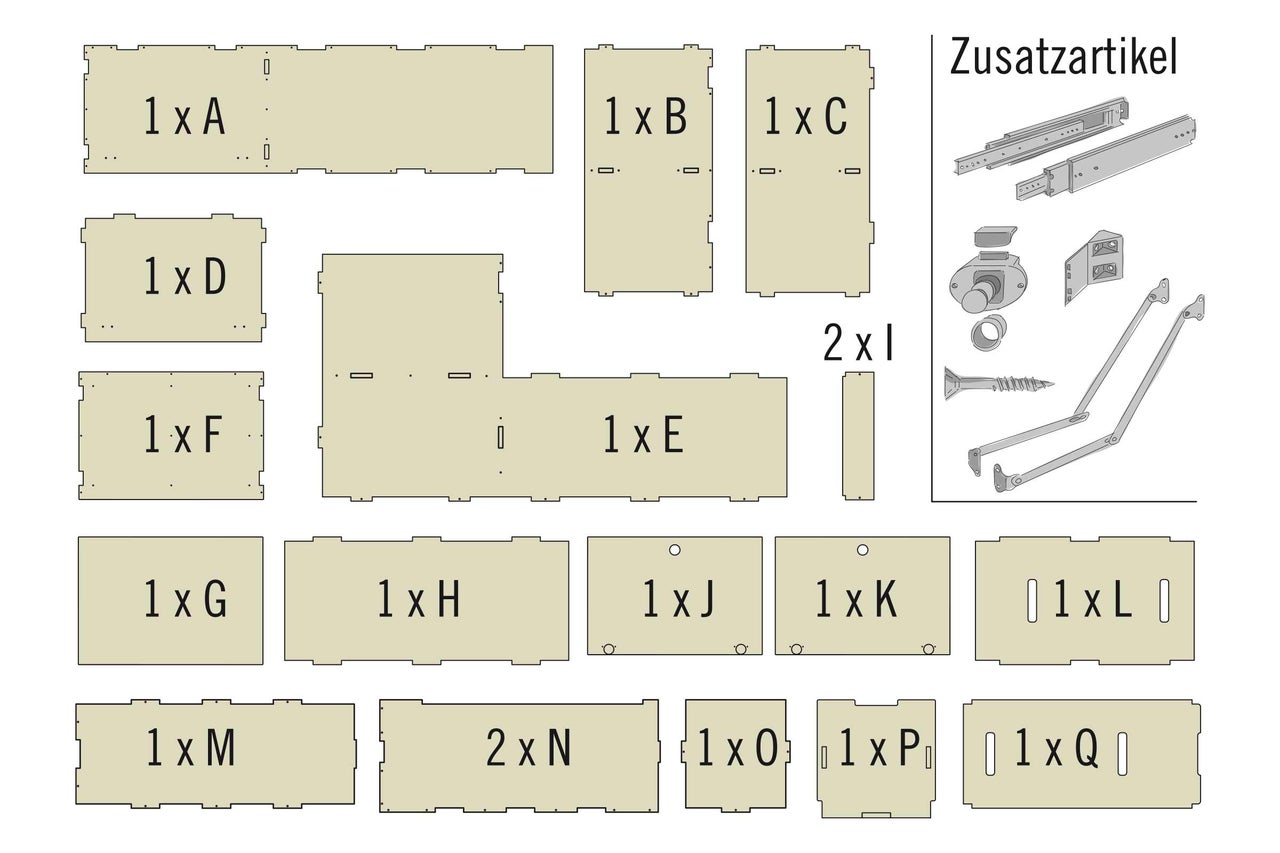

In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das Schranksystem. Außerdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Achte beim Kauf darauf, dass Dein Bausatz zum Fahrzeug passt.
Farbliche Gestaltung & Holzschutz
Natürlich kannst Du die Campingbox mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen. Willst Du das Holz schützen, verwende HORNBACH Holzöl farblos.
Arbeitsschritte
Schrankkorpus montieren
01
Die nachfolgenden Montagearbeiten am besten zu zweit ausführen.

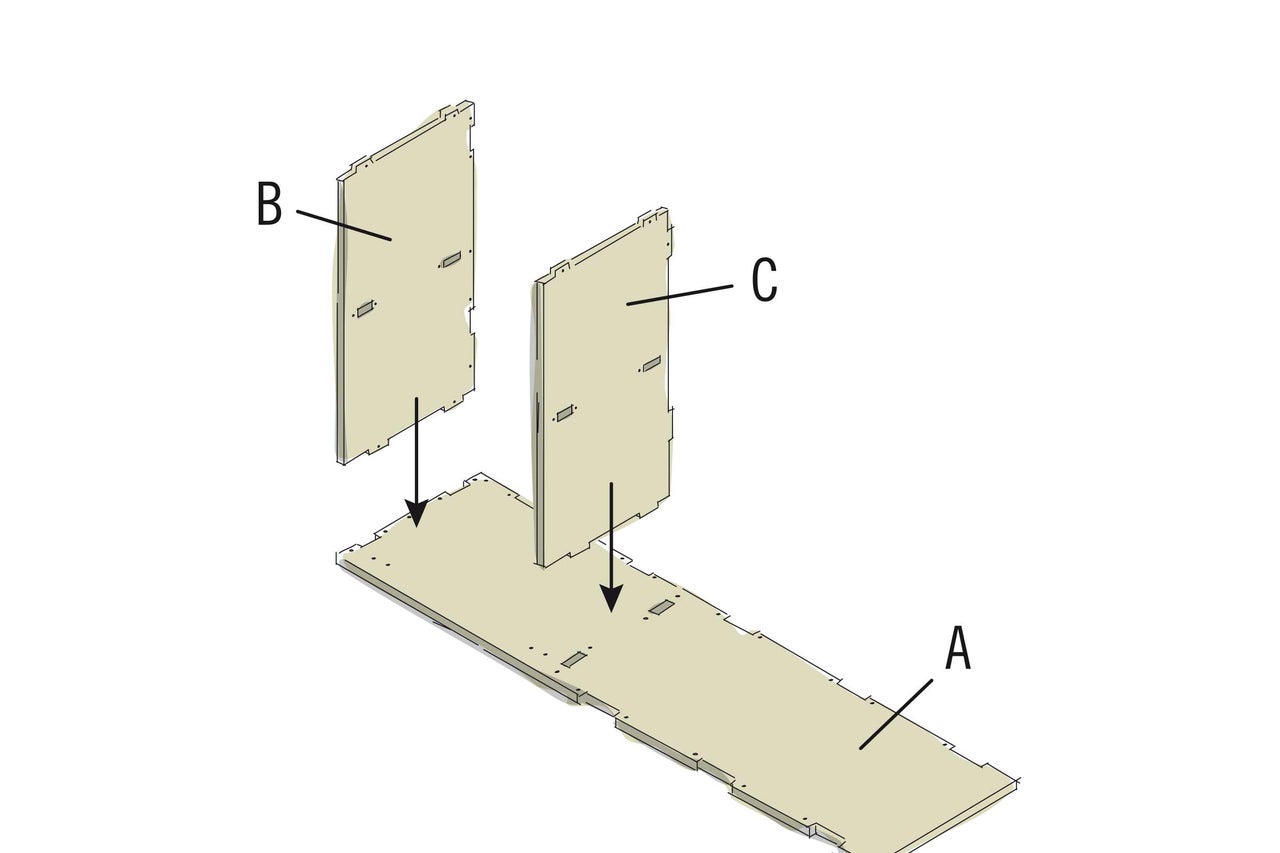

Die Bodenplatte (A) auf einer geraden Unterlage wie gezeigt ablegen. In die Aussparungen der Platte die beiden Wandelemente einstecken. Element B kommt nach links. Die Aussparungen sind hinten. Element C kommt nach rechts. Die Zapfen sind hinten.
Zwischenboden einsetzen
02

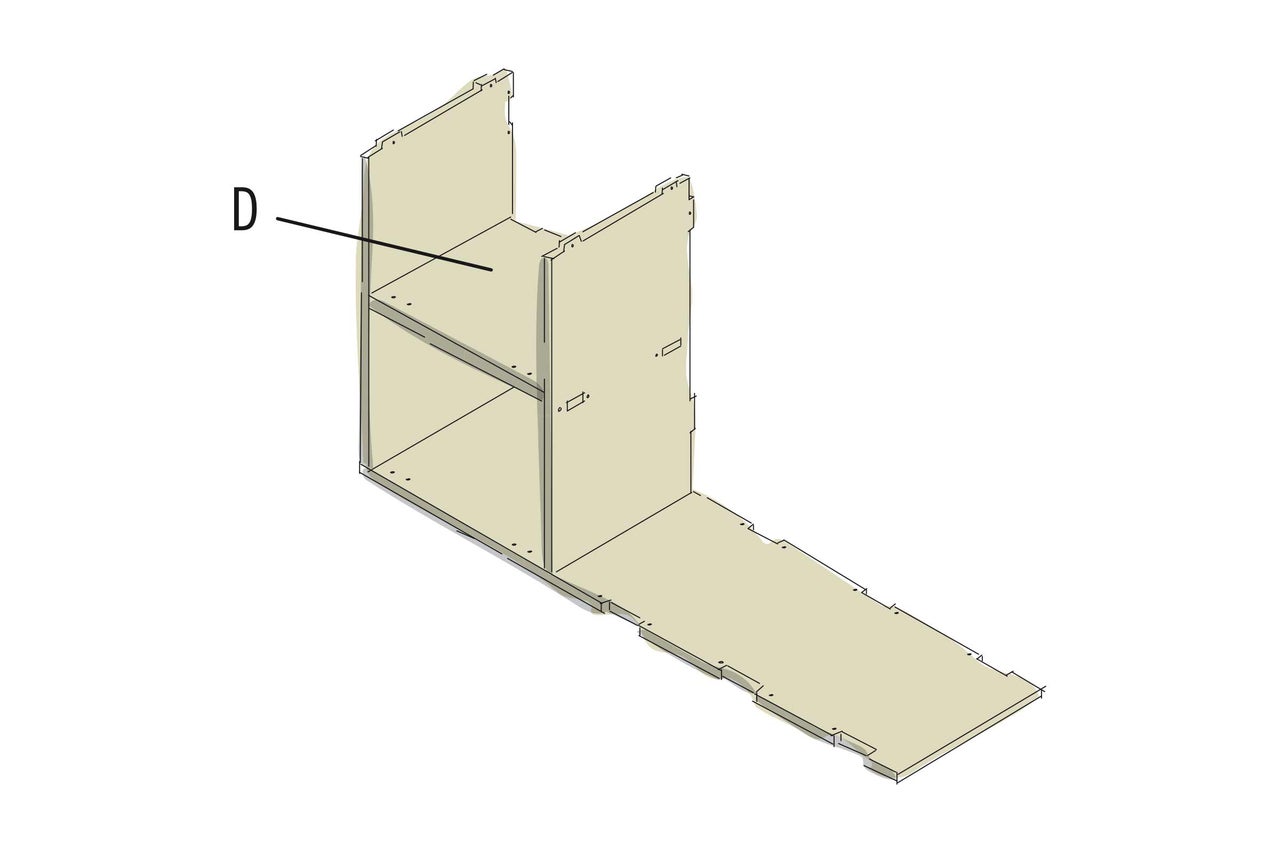

Die beiden Wandelemente leicht auseinander biegen und den Zwischenboden (D) in die Aussparungen einsetzen.
Bauteile verschrauben
03

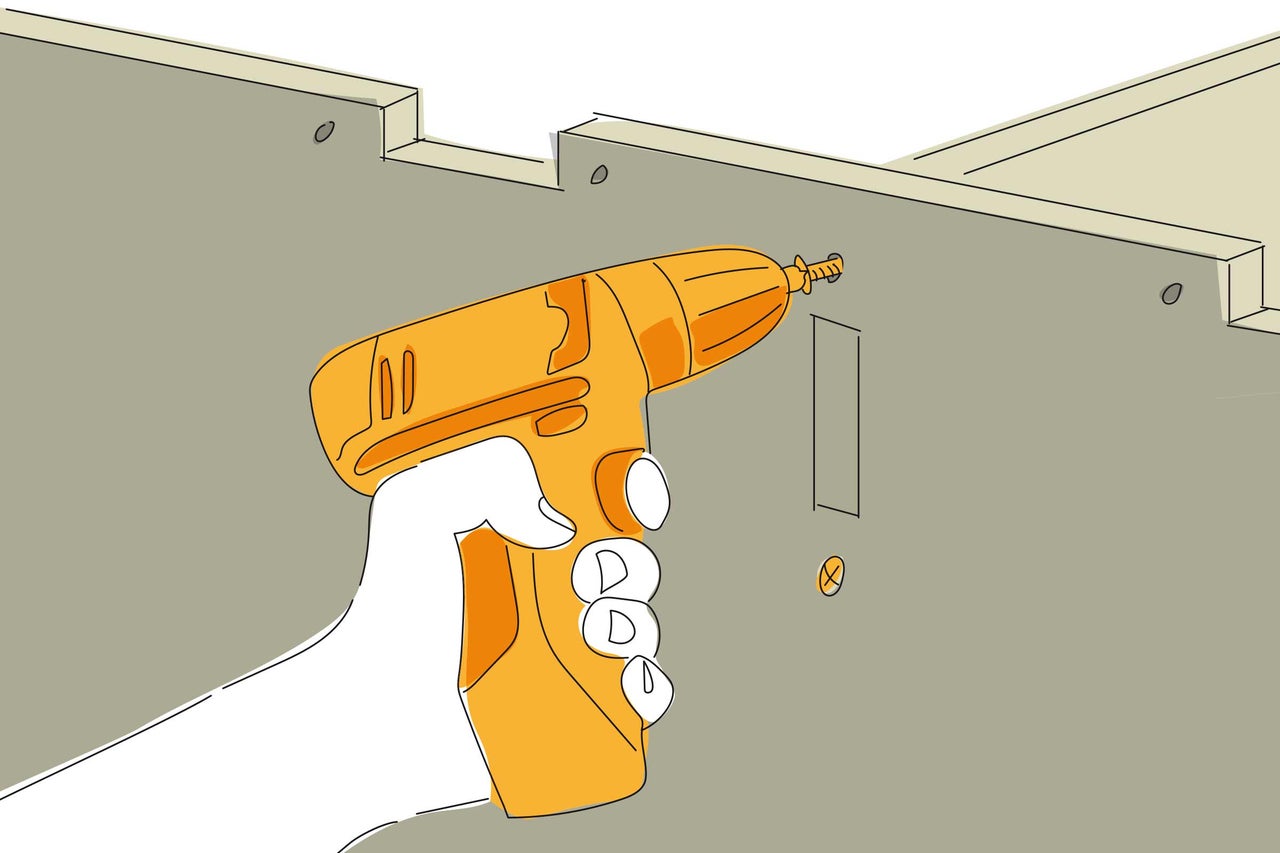

Alle Bauteile des Schrankkorpus werden an den vorhandenen Bohrlöchern mit 3,5x35 mm Schrauben verschraubt.
Dazu den Korpus zur Seite kippen und die beiden Wandelemente durch die Bodenplatte verschrauben. Den Zwischenboden durch die beiden Wandelemente verschrauben.
Rückwand ansetzen
04

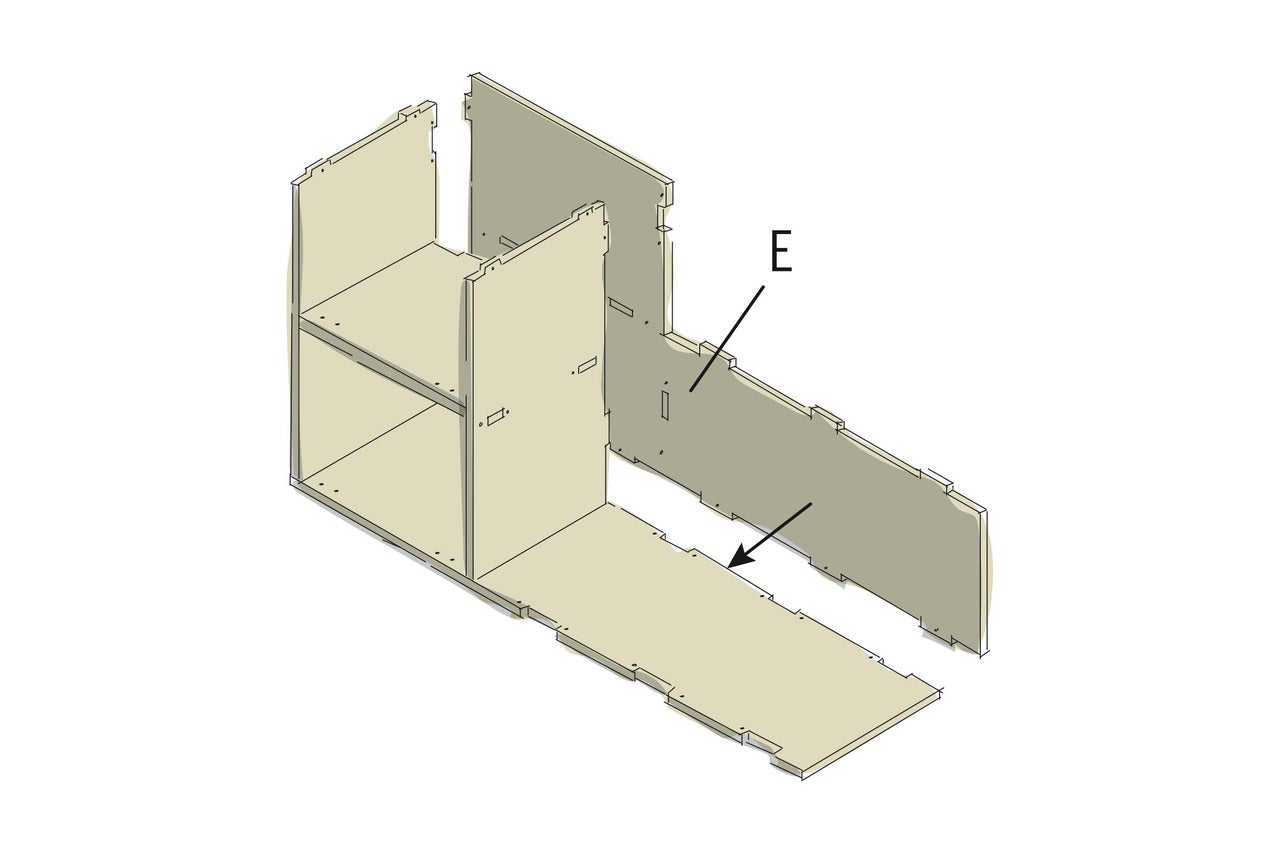

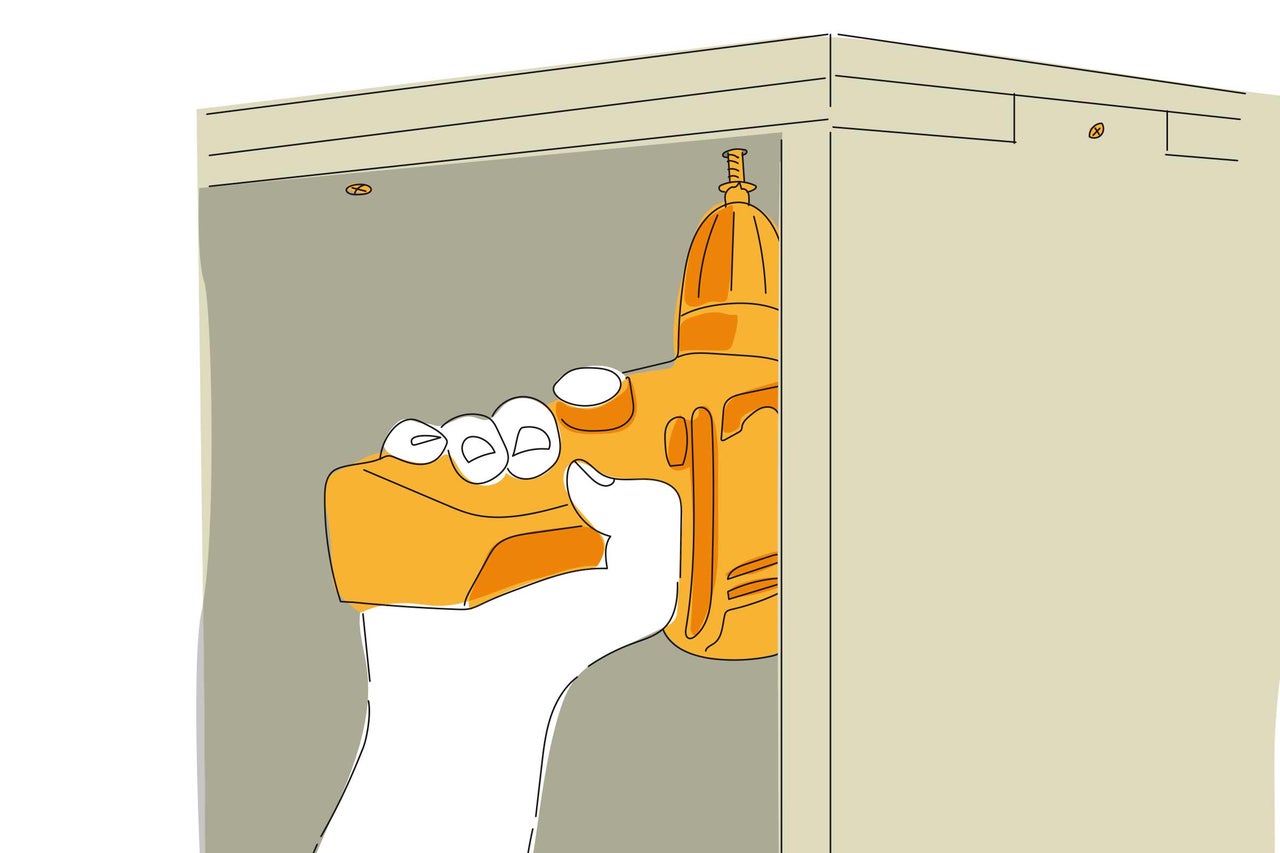

Den Korpus wieder aufstellen. Die Rückwand (E) von hinten ansetzen. Die Zapfen und Aussparungen müssen ineinander greifen. Die Rückwand an den vorgesehenen Bohrlöchern verschrauben.
Abdeckplatte und Arbeitsplatte anbringen
05
Die Abdeckplatte (F) aufstecken und mit den Wandelementen und der Rückwand verschrauben. An der Rückseite hat die Abdeckplatte 6, vorne 3 Bohrlöcher. Auf die Abdeckplatte die Arbeitsplatte (G) auflegen. Diese hat keine Bohrlöcher.
Arbeitsplatte verschrauben
06
Die Arbeitsplatte von unten durch die vorgesehenen Bohrlöcher der Abdeckplatte mit 3 x 25 mm Schrauben verbinden.
Frontplatte und Verbindungsbretter anbringen
07

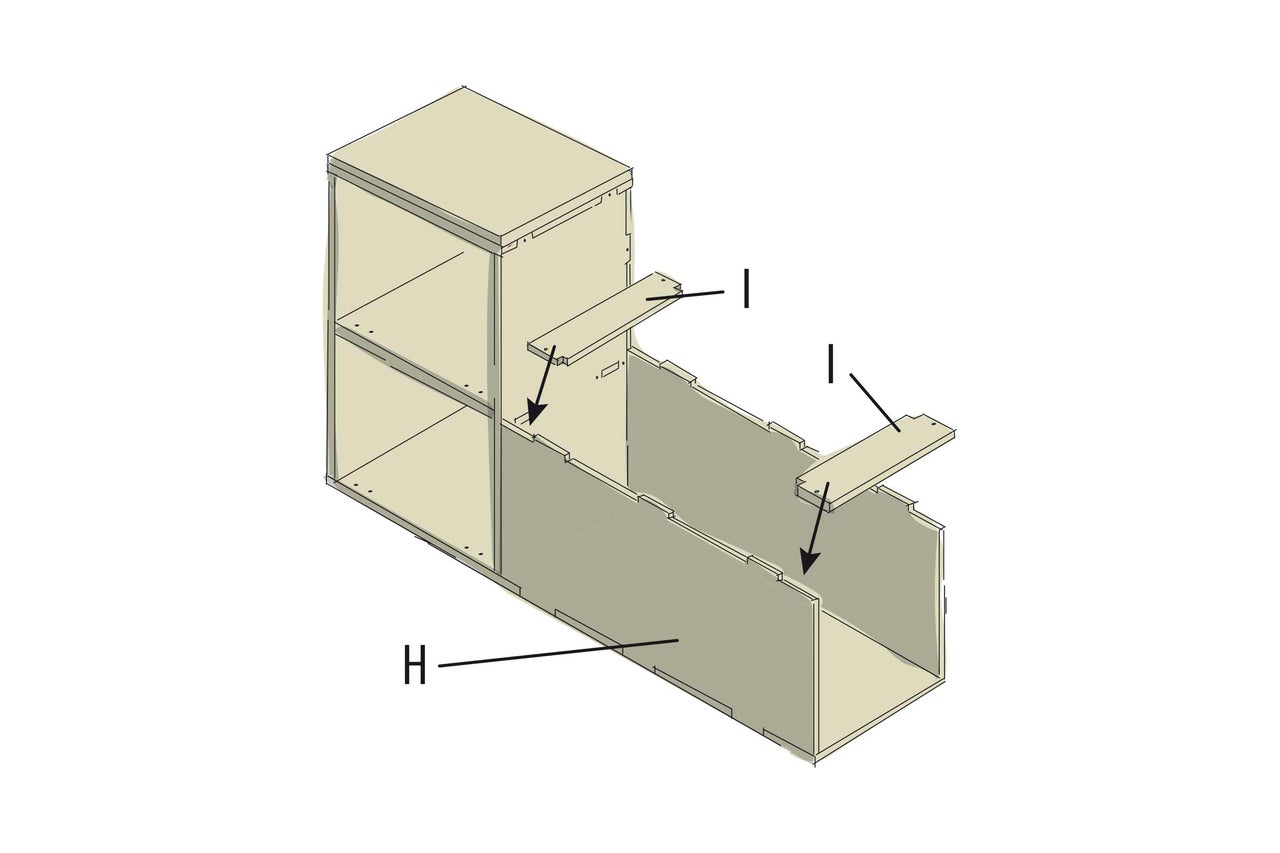

Die Frontplatte (H) mit der Bodenplatte zusammen stecken. Die beiden Verbindungsbretter (I) links und rechts auf den Korpus aufstecken und von oben an der Rückseite und Frontplatte verschrauben. Zum Verschrauben der Frontplatte am Boden den gesamten Korpus zur linken Seite kippen.
Türen anbringen
08

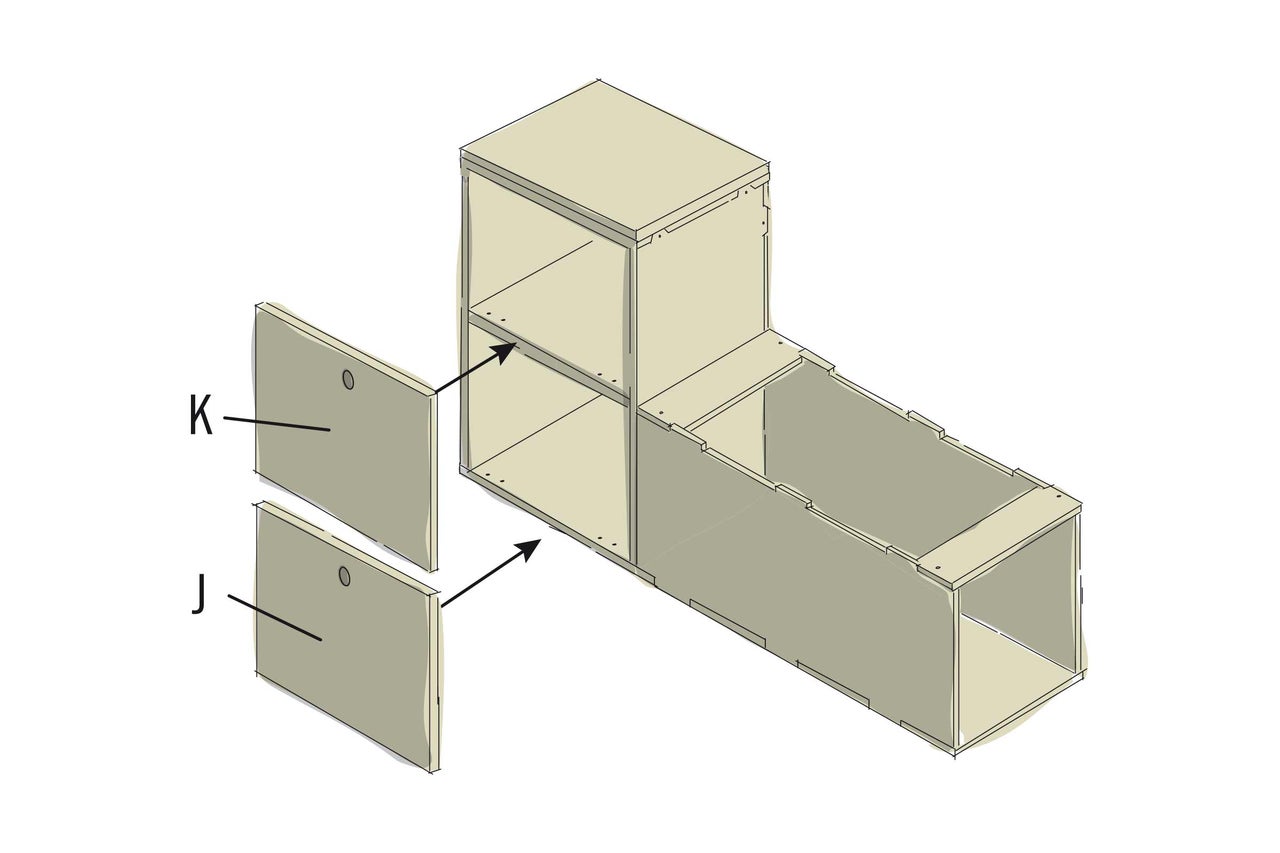

Die beiden Türen (K und J) müssen sich leicht in die Öffnungen schieben lassen.
Türen verschrauben
09
Die Befestigung der beiden Türen erfolgt mit jeweils zwei Topfscharnieren an den vorgesehenen Öffnungen. Die Scharniere werden mit 3 x 16 mm Schrauben verschraubt.
Möbelschlösser montieren
10

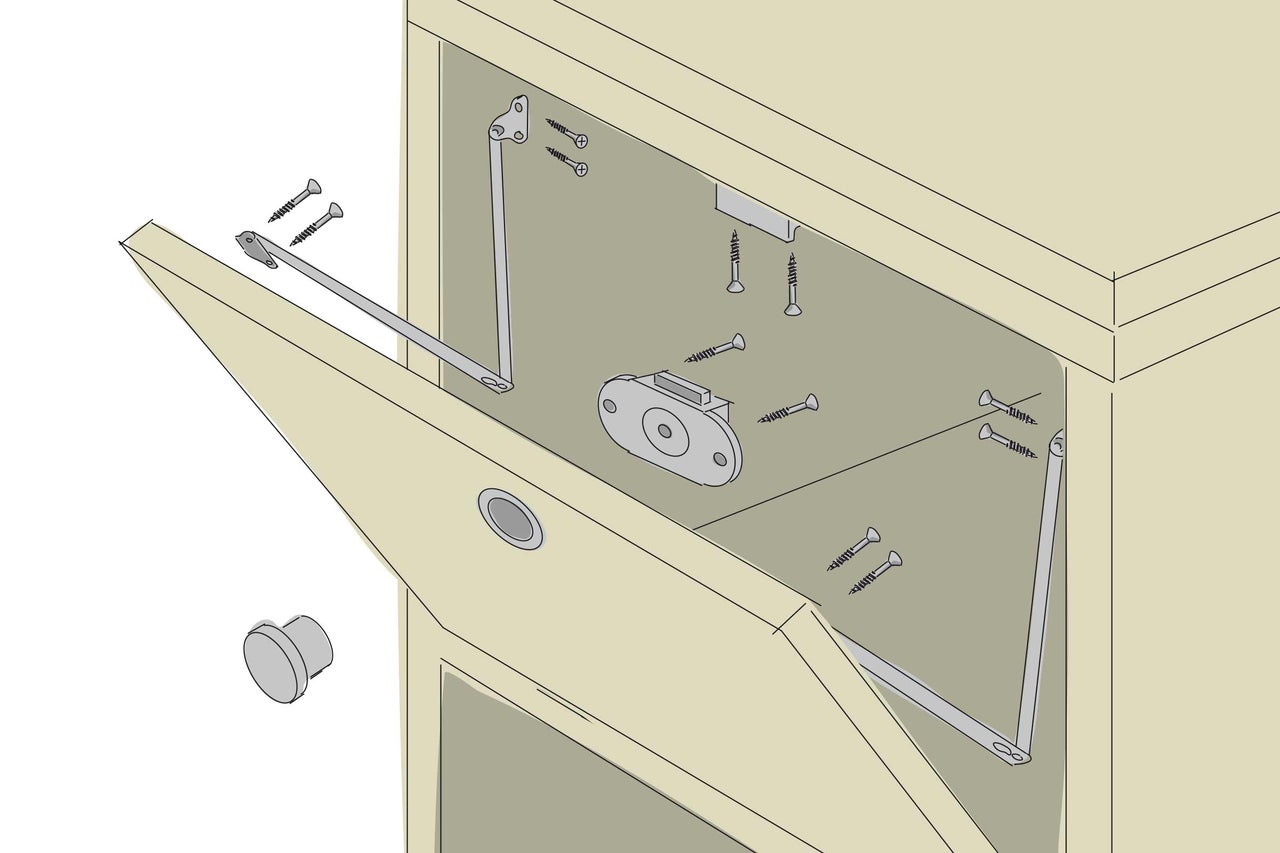

Das Möbelschloss mit Senkkopfschrauben 3x16 mm wie gezeigt an der jeweiligen Tür montieren. Seitlich erhalten die Türen jeweils zwei Klappenhalter. Diese werden mit den mitgelieferten Schrauben befestigt.
11

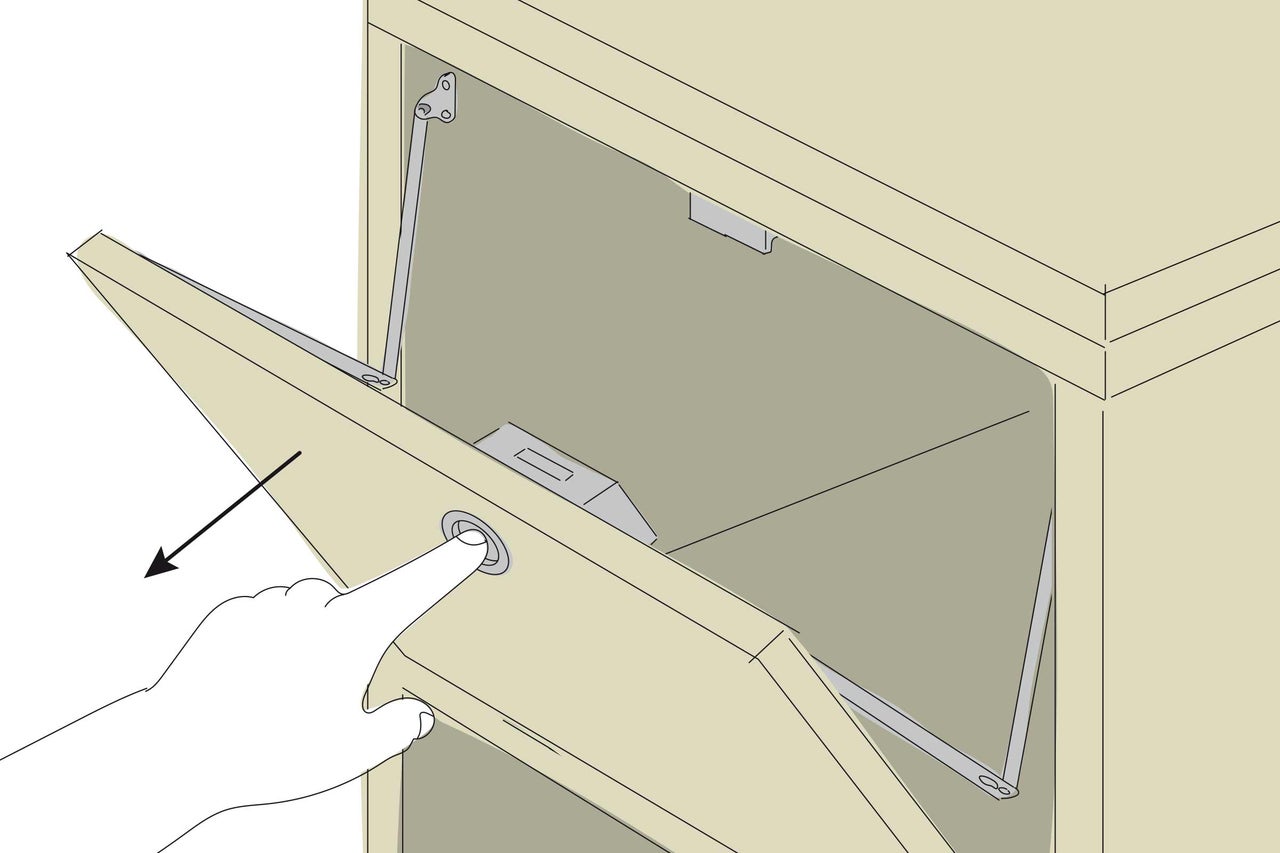

Durch Drücken des Druckknopfes lässt sich die Tür öffnen.
Abdeckung auflegen
12

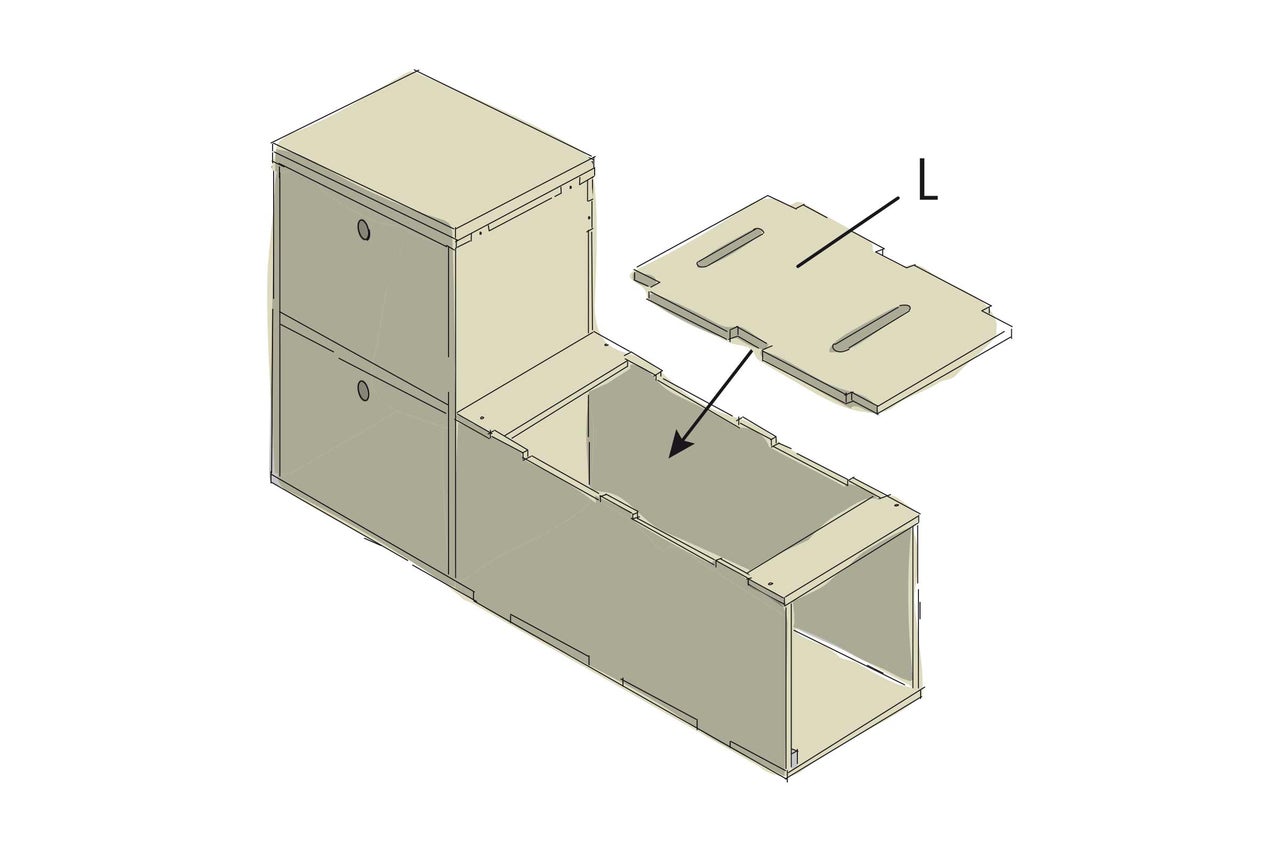

Die Abdeckung (L) kann probeweise aufgelegt werden. Sie bleibt auch später lose, damit sie zum Beladen der Schublade abgenommen werden kann.
Schublade des Schranksystems montieren
13

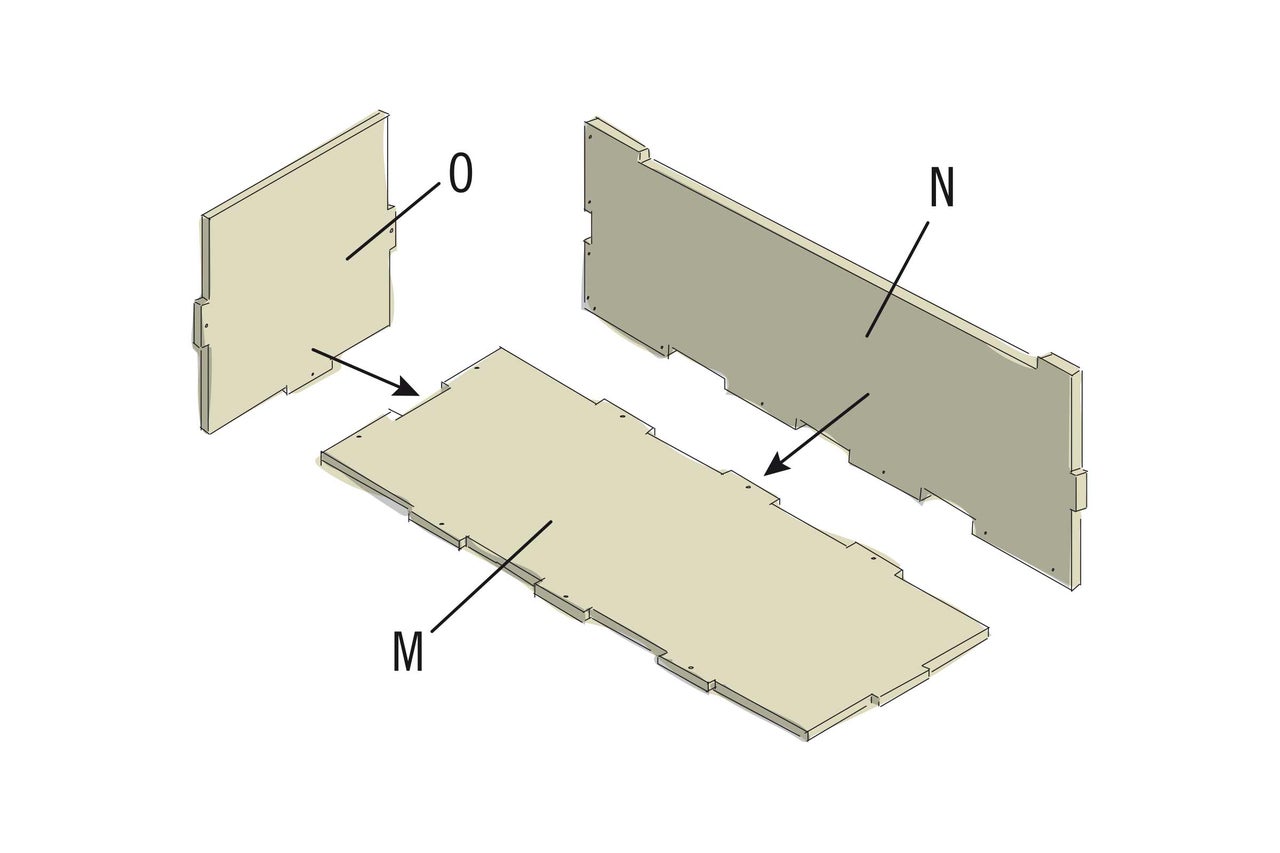

Die Bodenplatte (M) und die Wandelemente (N und O) an den vorgesehenen Aussparungen verbinden und verschrauben. Die Verschraubung erfolgt seitlich und von unten durch die Bodenplatte.
Wandelement montieren
14

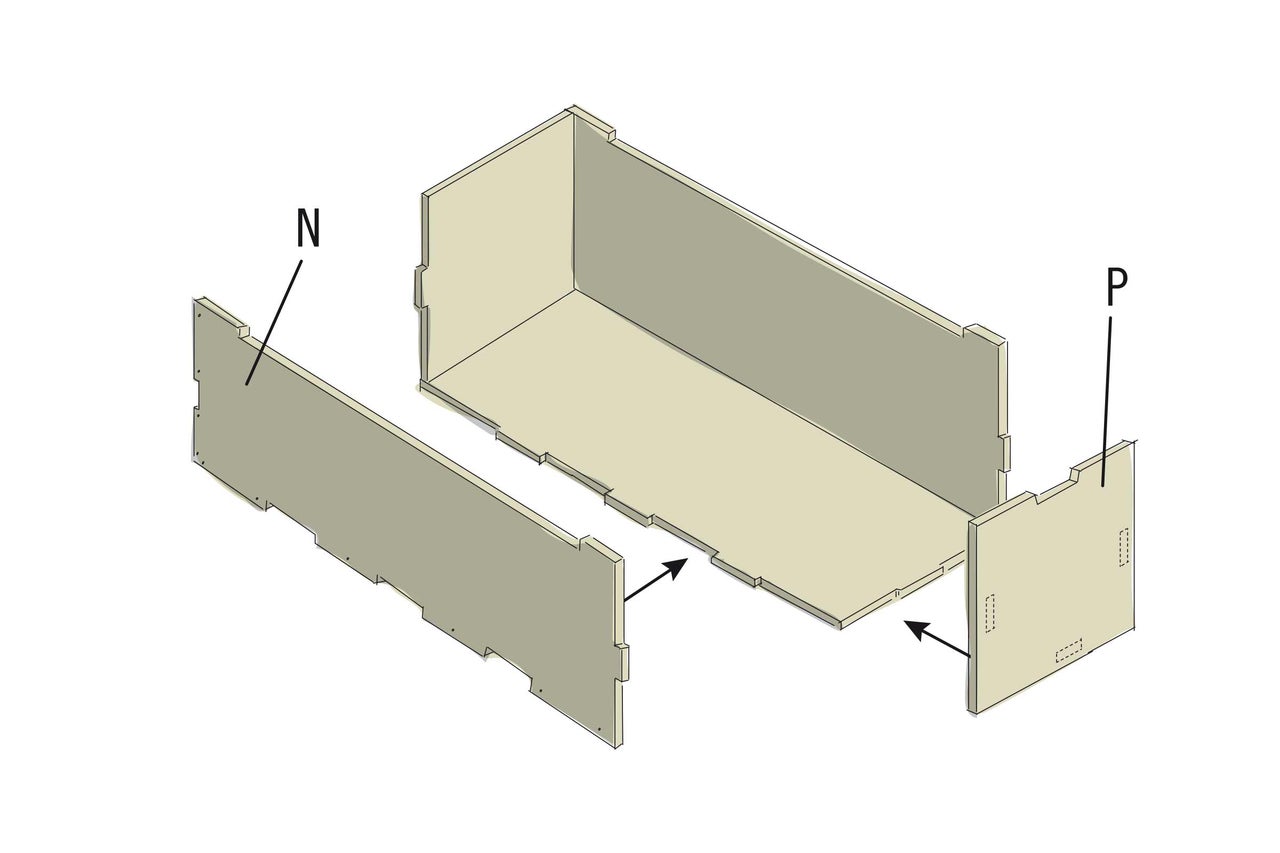

Das Wandelement (N) ebenfalls anfügen und verschrauben. Die Schubladenfront (P) wird von vorne aufgesteckt.
Schubladenfront verschrauben
15

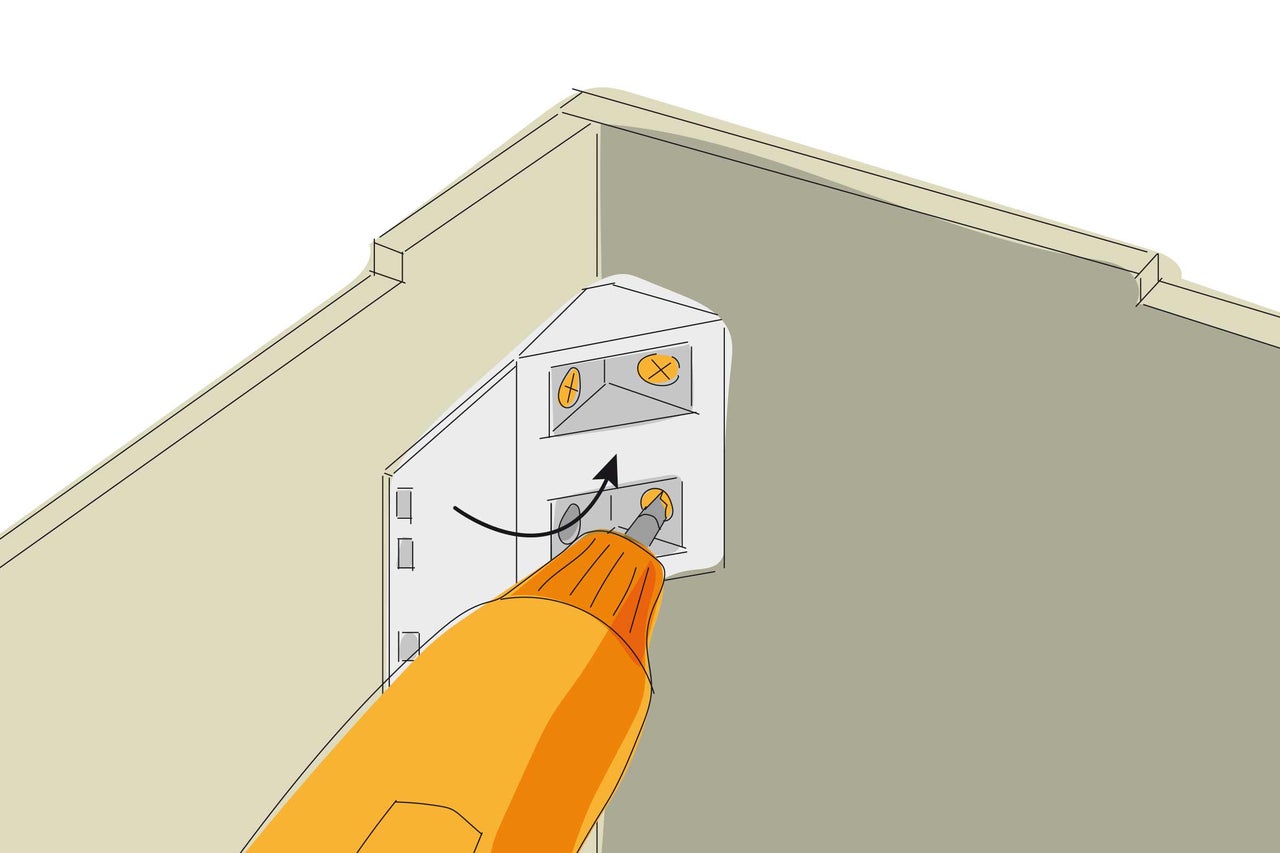

Die Schubladenfront (P) an den beiden Wandelementen (N) von innen mit jeweils zwei Eckverbindern verschrauben.
Abdeckung auflegen
16

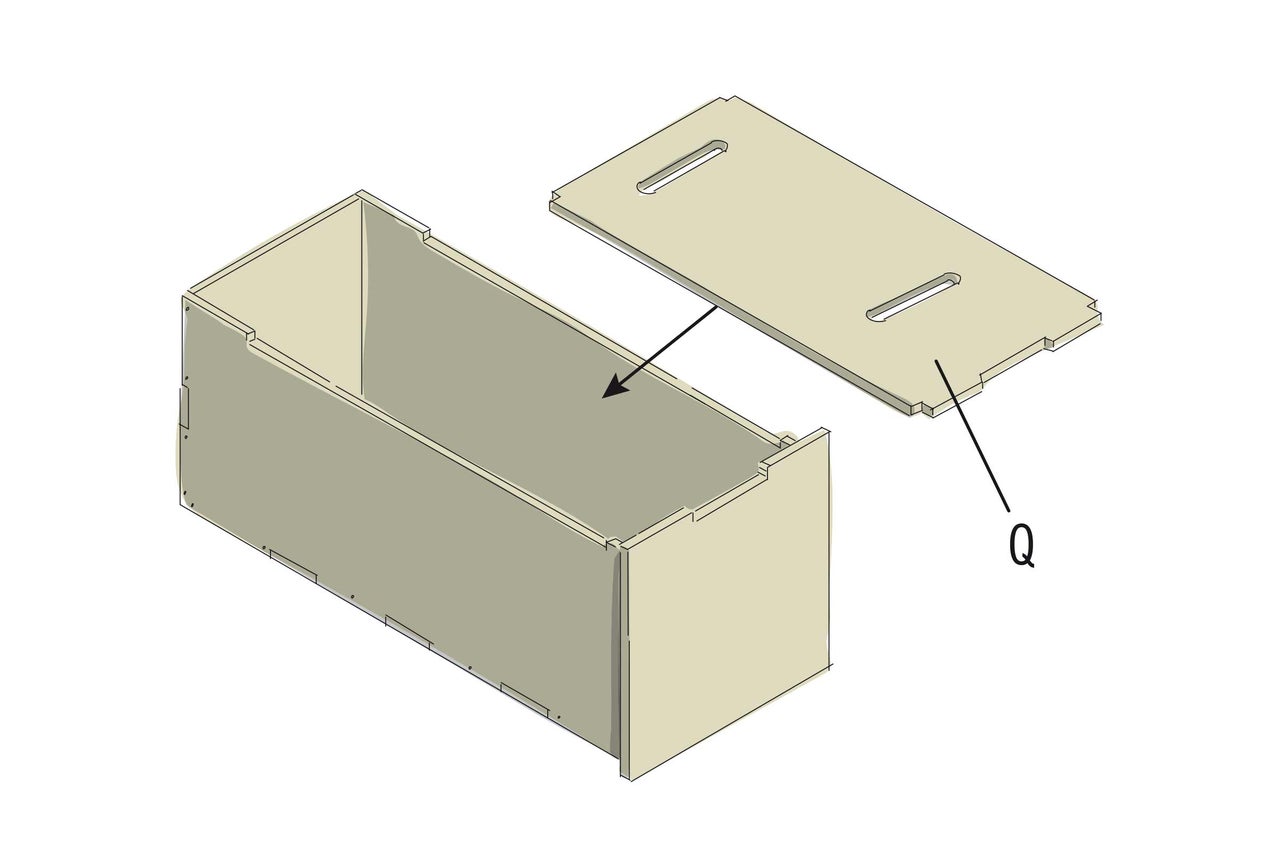

Die Abdeckung (Q) wird lose aufgelegt - also nicht verschraubt. Sie kann zum Beladen der Schublade an den Griffschlitzen leicht abgenommen werden. Jetzt müssen noch die Schubladenschienen montiert werden.
Fertigstellung des Schranksystems
17

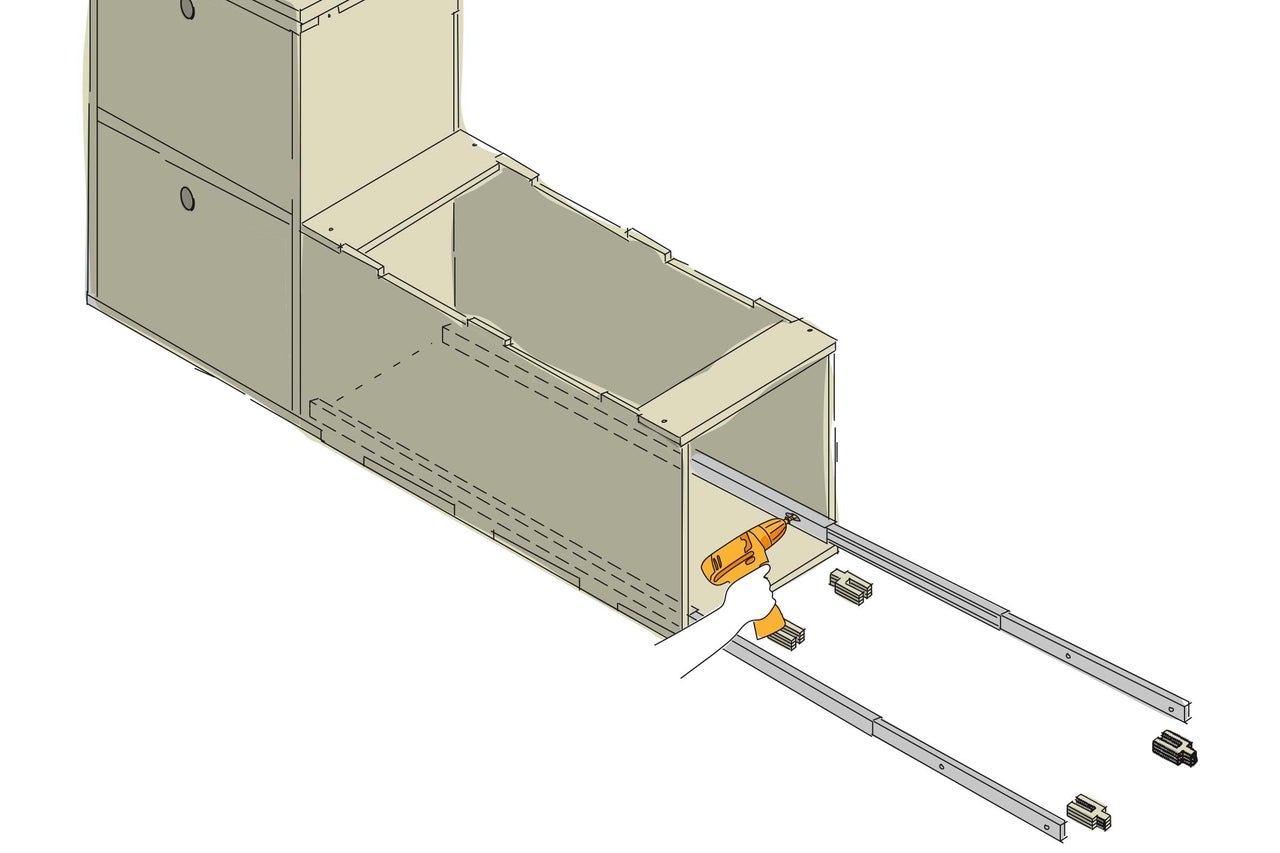

Die beiden Schubladenschienen für die Schublade werden unten im Korpus an den Wänden mit 4x16 mm Schrauben verschraubt.
Die Montage der Schublade sollte auf einem ebenen und stabilen Untergrund erfolgen. Zum Ausrichten der Schublade kann man sehr gut Unterlegkeile verwenden. Sie sollte mit 17 mm unterbaut werden, damit sie beim Rein- und Rausschieben frei gleiten kann ohne zu schleifen.
Schubladenschienen verschrauben
18

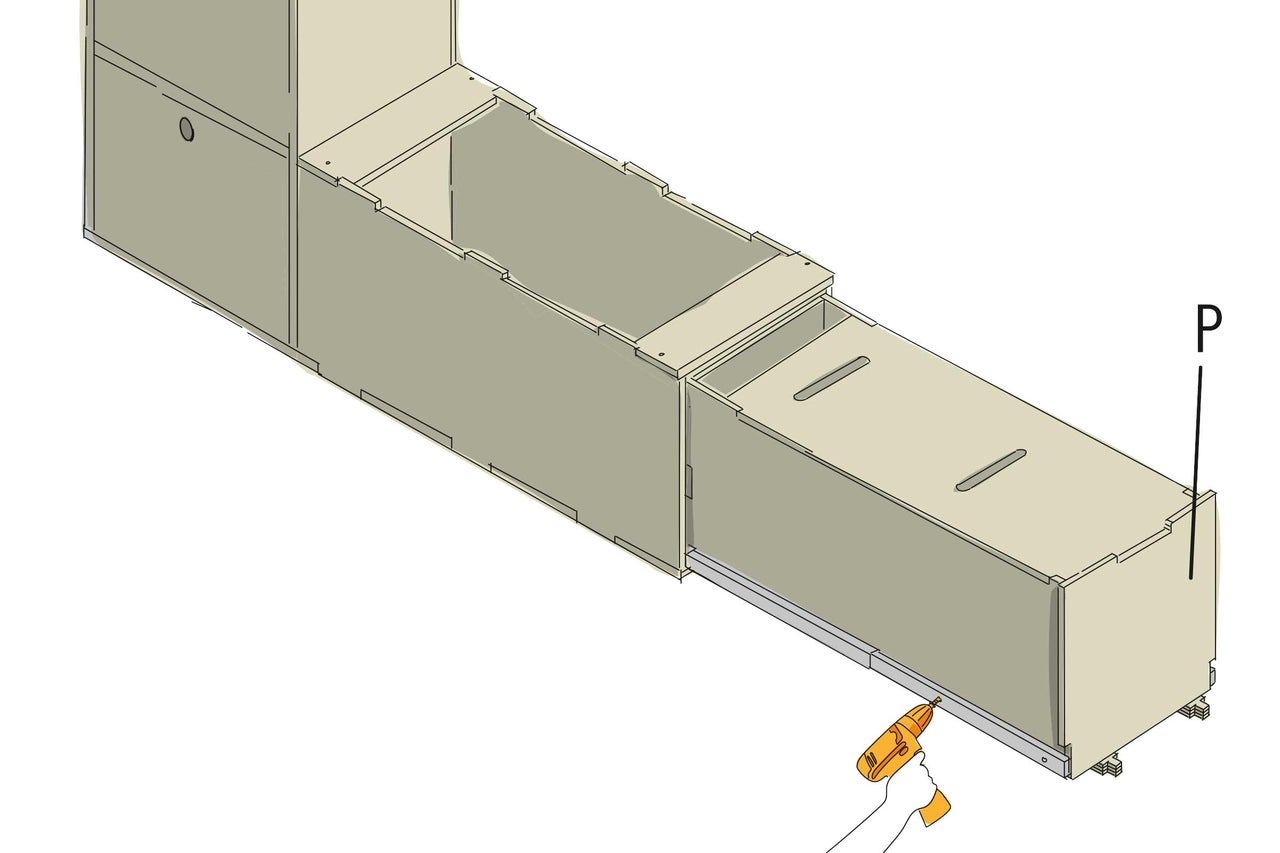

Die Schublade vor dem Befestigen an den beiden Schienen so ausrichten, dass die Frontblende (P) auf allen Seiten leicht Spiel hat. Dann die Schublade mit 4x16 mm Schrauben mit den Schubladenschienen verschrauben. Beim Ausrichten weiterhin darauf achten, dass die Schienen parallel zur Schublade verlaufen.
Abdeckung auflegen
19

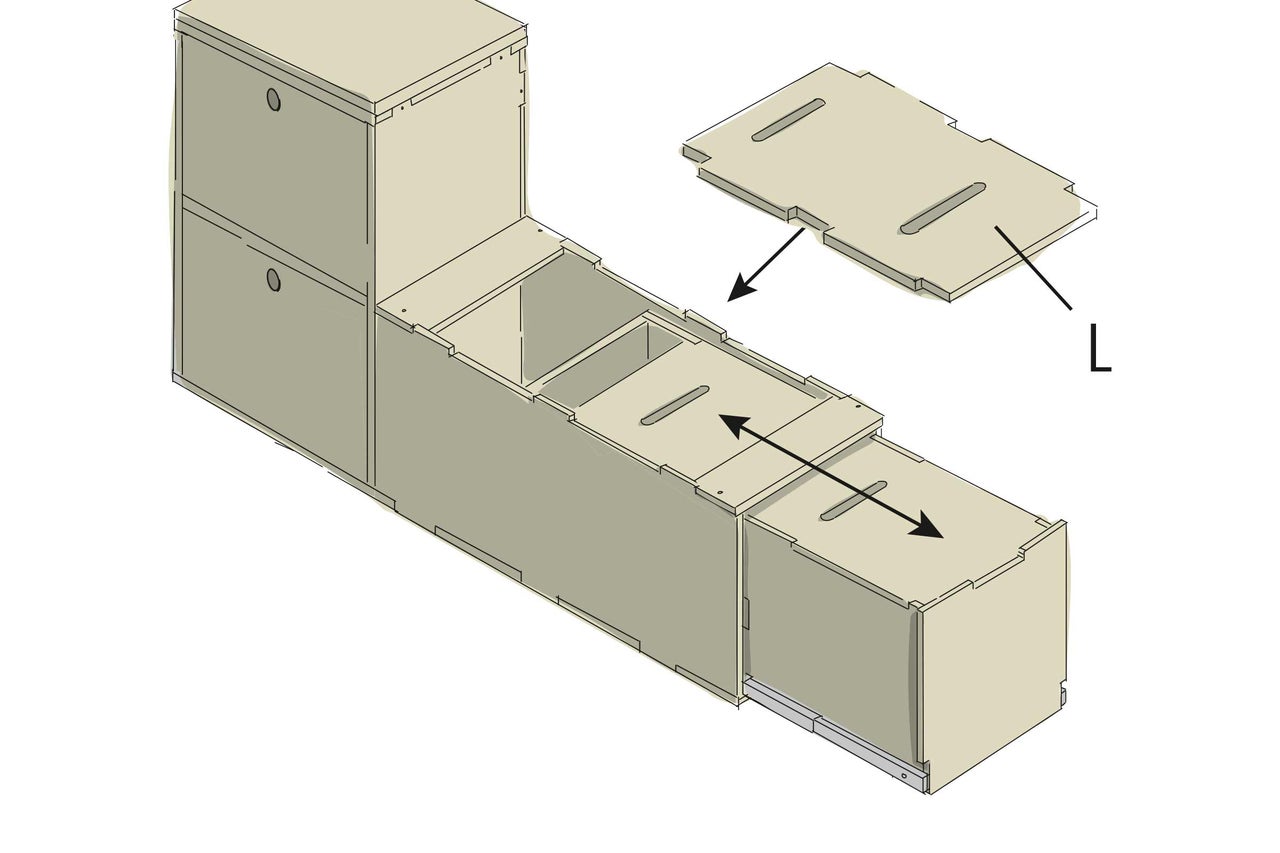

Die Abdeckung (L) kann nun wieder aufgelegt werden.
Campingbox im Auto verankern
20

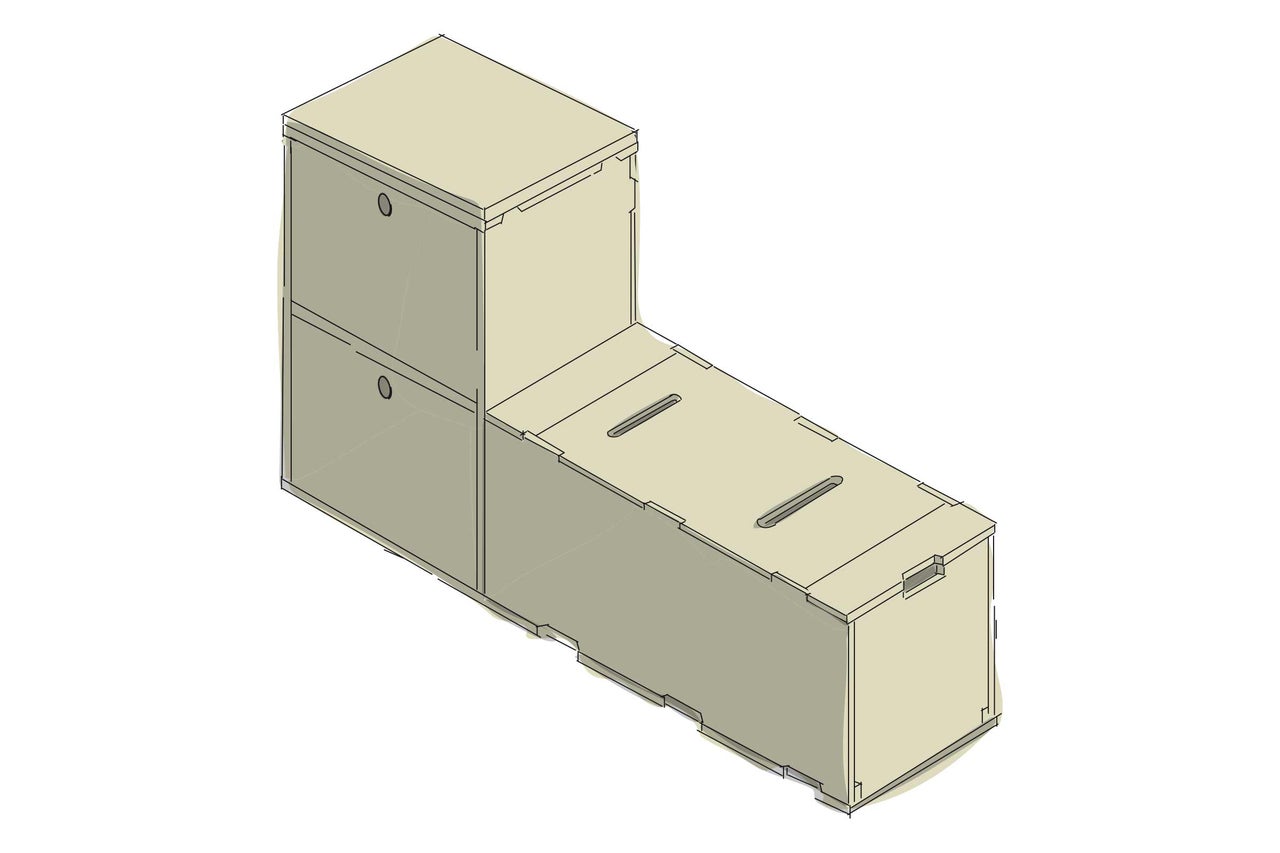

Die Campingbox muss nun im Auto noch verankert/gesichert werden. Dann kann sie befüllt werden.
Sicherheitshinweise
Diese Anleitung wurde mit größtmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Unsere Produkte sind keine Bestandteile des Fahrzeuges.
- Es wird ausdrücklich darauf hingewiesen, dass es sich bei unseren Produkten um Ladegut handelt, deren ordnungsgemäße Sicherung nicht in unserem Verantwortungsbereich liegt.
- Eine Sicherung unserer Produkte durch den Halter / Fahrer des Fahrzeugs ist notwendig und muss den Gegebenheiten des Fahrzeugs entsprechend ausgeführt werden (z.B. mit Zurrgurten verspannen).
- Informiere Dich über die höchstzulässige Gesamtzuladung Deines Fahrzeugs.
- Unsere Produkte sind nicht geeignet als Sitzplatz / zur Nutzung während der Fahrt.
- Die Montageanleitung ist ausschließlich online verfügbar und wird im Reiter „Datenblätter“ als PDF zum Download zur Verfügung gestellt.
