Campingtisch selber bauen

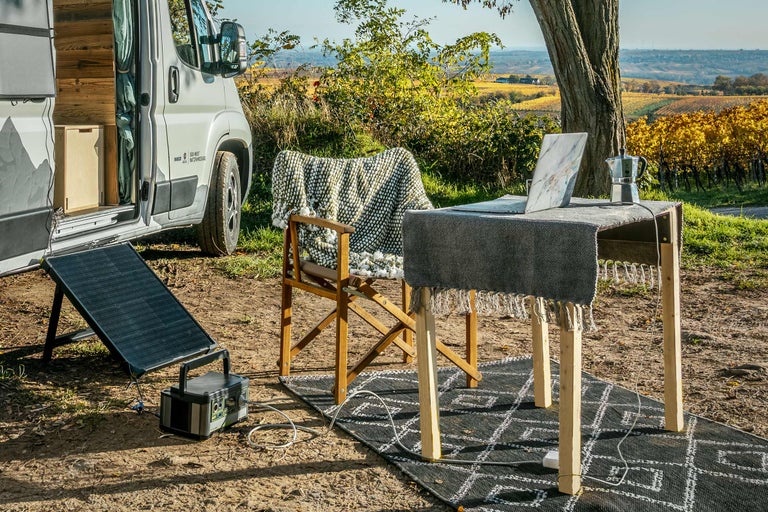

Egal ob Du auf Deiner großen Reise gemütlich zu Abend essen, Deine Route planen oder einfach nur Deinen Kaffee genießen willst, der Campingtisch Finn von BUILDIFY ist Dein treuer Begleiter. Einfach zusammenklappen, verstauen und weiter geht‘s.
Das brauchst Du
Material
Siebdrucksperrholz Birke Sieb/Film 1250x ...
Konsta Kantholz Fichte gehobelt 34x54x30 ...
Scharnier schmal mit vernietetem Messing ...
Senkkopfschrauben
JD79 Spanplattenschraube 3,5x20 mm galv. ...
ROXOLID UNI FI-X Montagekleber 70 g
Sterngriffschraube Ø 32,5 mm M6x14 schwa ...
Stahl-Eindrehmuffen mit Gewinde M6/10 mm ...
Eurowinkel System 32 stahl-chromatiert, ...
von
Werkzeuge
Akkuschrauber
Japansäge Ryoba Heckenrose 250 mm
Vorstecher Wiha 185 mm
Schraubendreher
Schleifmittel & Schleifpapier
Maßband, Meter & Maßstab
Winkelmesser 200 mm Kunststoff
von
Vorbereitung
Zuschnittliste:
Siebdrucksperrholzplatte Birke (2500x1250x12 mm)
Tischplatte: 1 Stück à 500x800 mm
(Die Größe der Tischplatte ist frei wählbar, sollte jedoch nicht kleiner sein als das in dieser Anleitung verwendete Maß von 500x800 mm)
Traversen: 2 Stücke à 120x510 mm
Kantholz 34x54x3000 mm Fichte gehobelt
Tischbeine: 4 Stücke à 710 mm
Holzschutz
Speziell für Holz im Außenbereich empfehlen wir einen einmaligen Vorstrich mit HORNBACH Holzgrundierung außen als perfekte Vorbereitung für schützende und schöne Anstriche. Für hervorragende Wetterbeständigkeit sind anschließend mindestens zwei Anstriche mit HORNBACH Hybrid-Holzlasur farblos erforderlich.
Beachte die Angaben der Hersteller zu Verarbeitung und Trocknungszeiten. (Die Siebdruckplatte muss nicht behandelt werden.)
Farbliche Gestaltung
Du brauchst mehr Farbe? Natürlich kannst Du die Möbel mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen. (Die Siebdruckplatte kann nicht gestrichen werden.)
Tipp: Bohren
Für das Bohren empfiehlt sich ein „Bohrsenker“. Dieser sorgt für konische Bohrlöcher, in denen die Schraubenköpfe später perfekt versenkt werden können. Der Schraubenkopf steht dadurch nicht über, und Du vermeidest Risse im Holz.
Arbeitsschritte

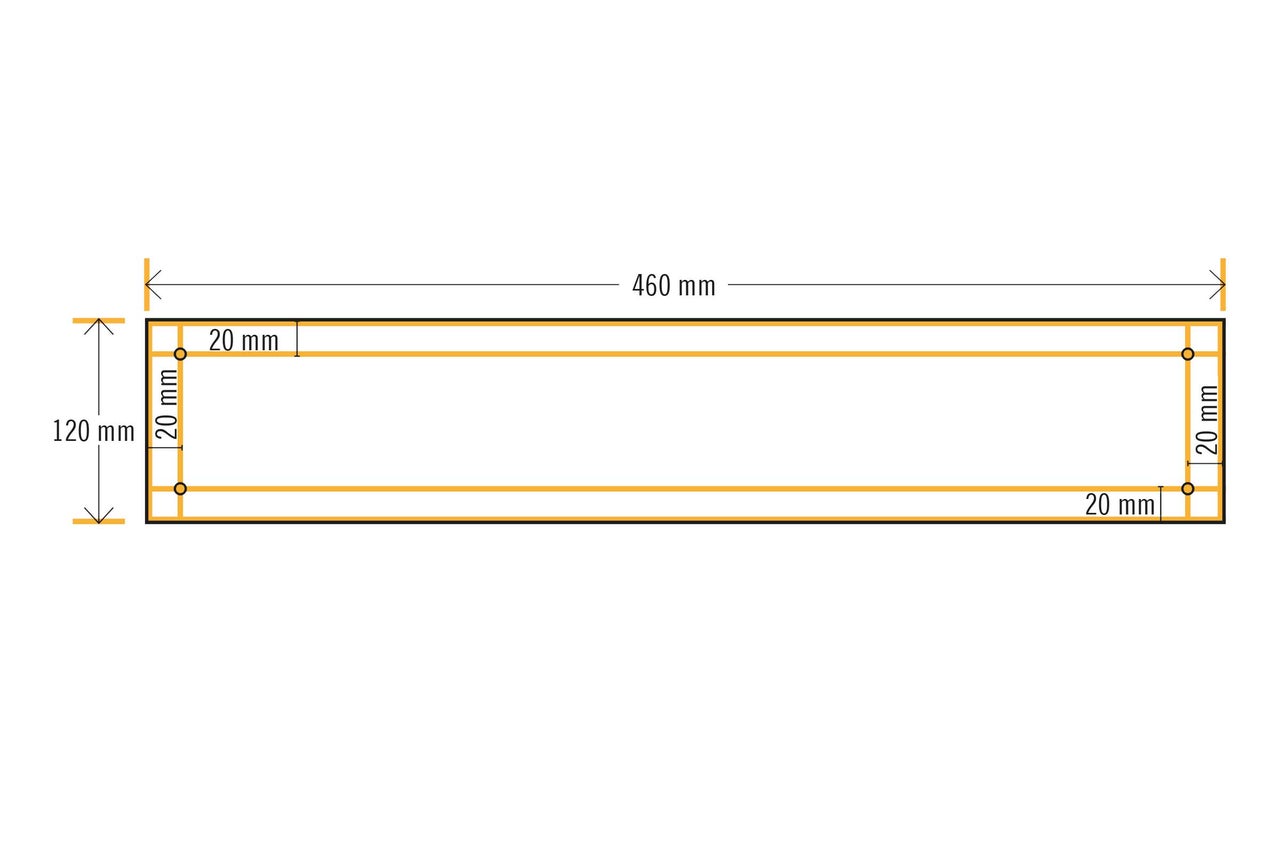

Traversen kürzen und vorbohren
01
Beide Traversen mit der Handsäge auf 460 mm kürzen. Die abgesägten Stücke (48x120 mm) werden später als Unterleger für die Eindrehmuffen verwendet. Die beiden Traversen (nun 120x460 mm) der Skizze entsprechend mit dem Vorbohrer mit Senker vorbohren.
Sägekanten schleifen

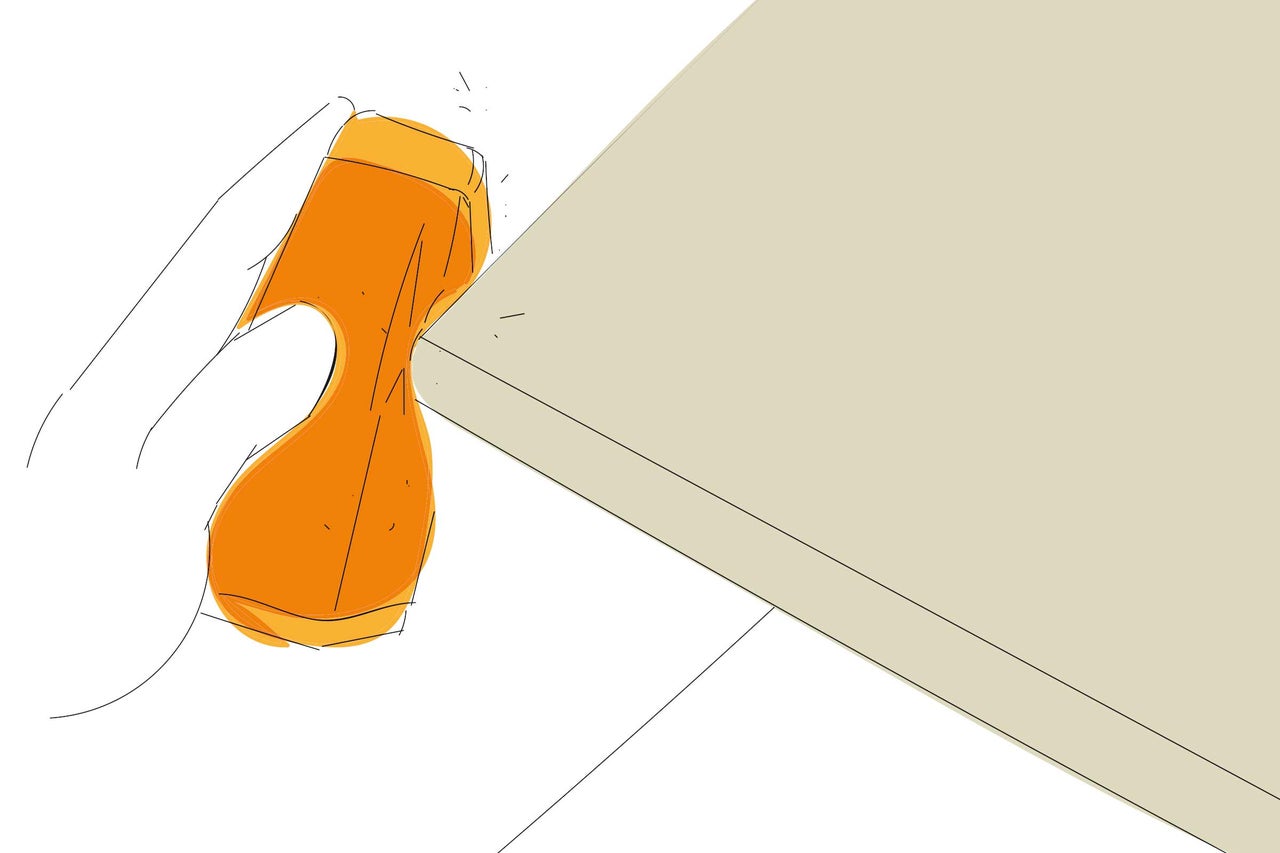

02
Schleifpapier um den Handschleifklotz wickeln und die Sägekanten schleifen, bis alle rauen Stellen glatt sind.
Traversen mit Tischbeinen verbinden

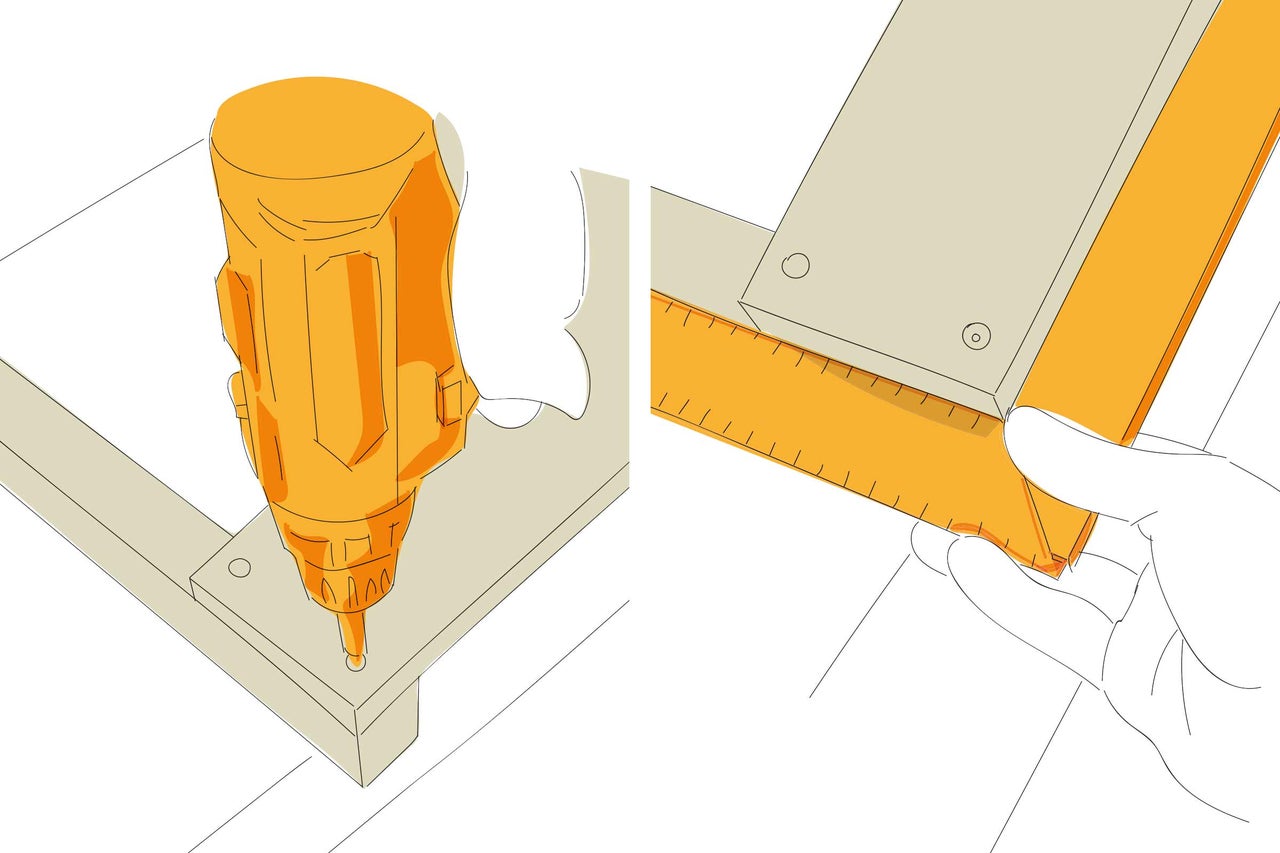

03
Die erste Traverse mit der glatten Seite nach oben auf die schmalen Seiten von zwei Tischbeinen legen. Den Montagekleber im Kontaktbereich mit der Traverse auf das Kantholz auftragen und die Traverse sofort oben und außen bündig auf dem ersten Tischbein ausrichten. Die obere Schraube (4,0x40 mm) eindrehen. Die Traverse mit dem Schreinerwinkel ausrichten und die zweite Schraube eindrehen. Auf diese Weise auch das zweite Tischbein am anderen Ende der Traverse verschrauben.

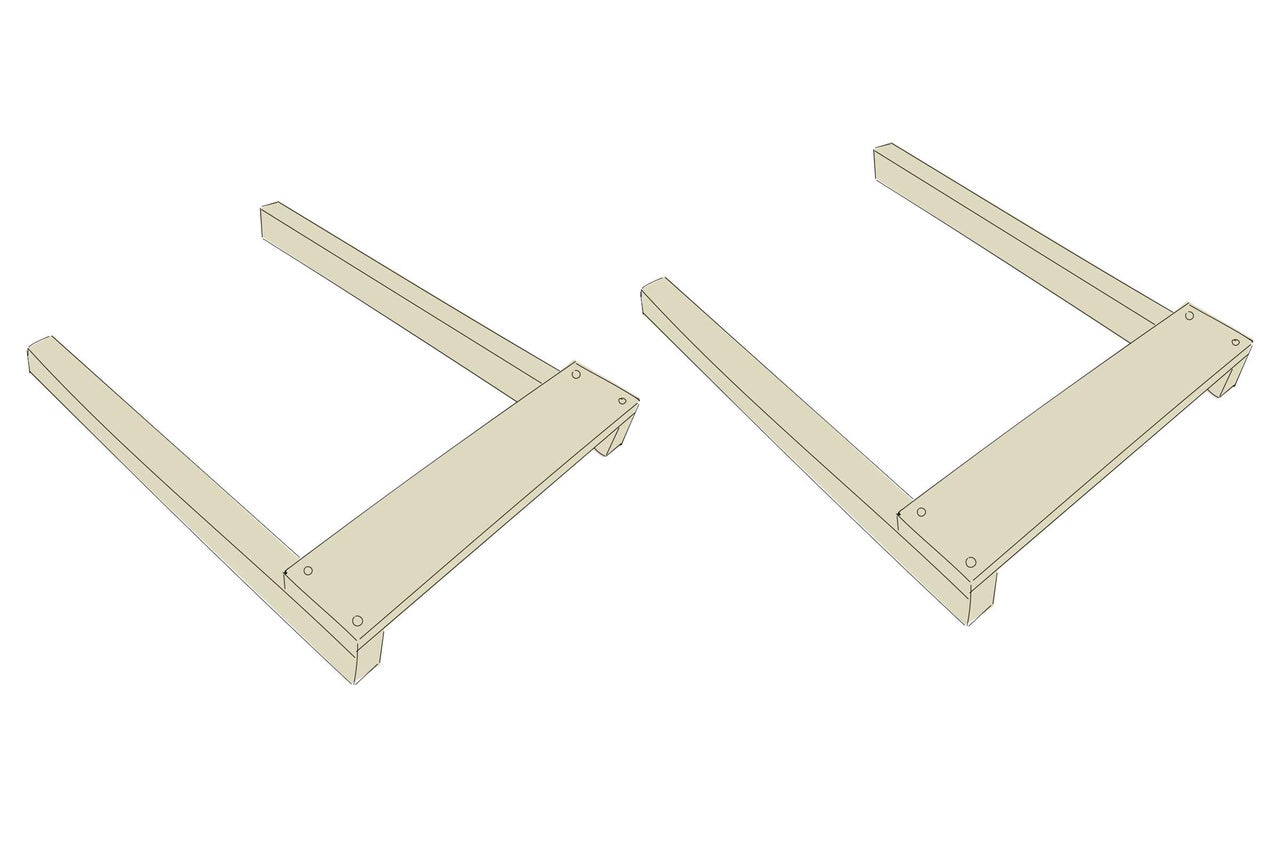

Traversen mit Tischbeinen verschrauben
04
Schritt 3 mit den beiden übrigen Tischbeinen und der zweiten Traverse wiederholen. So entstehen zwei Tischbein-Paare.

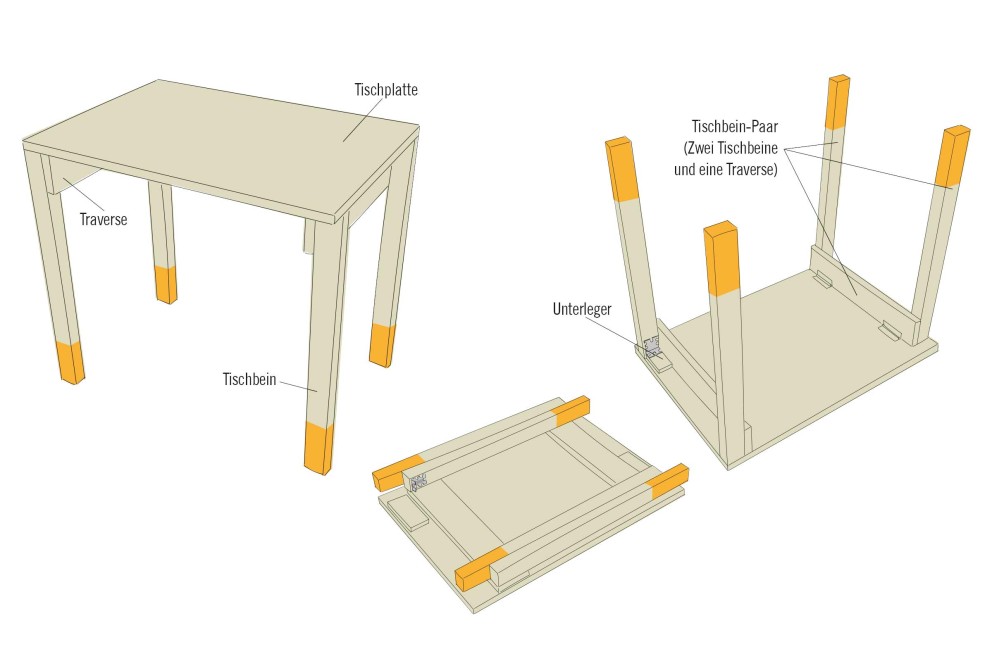

Tischbein-Paare auf Tischplatte ausrichten

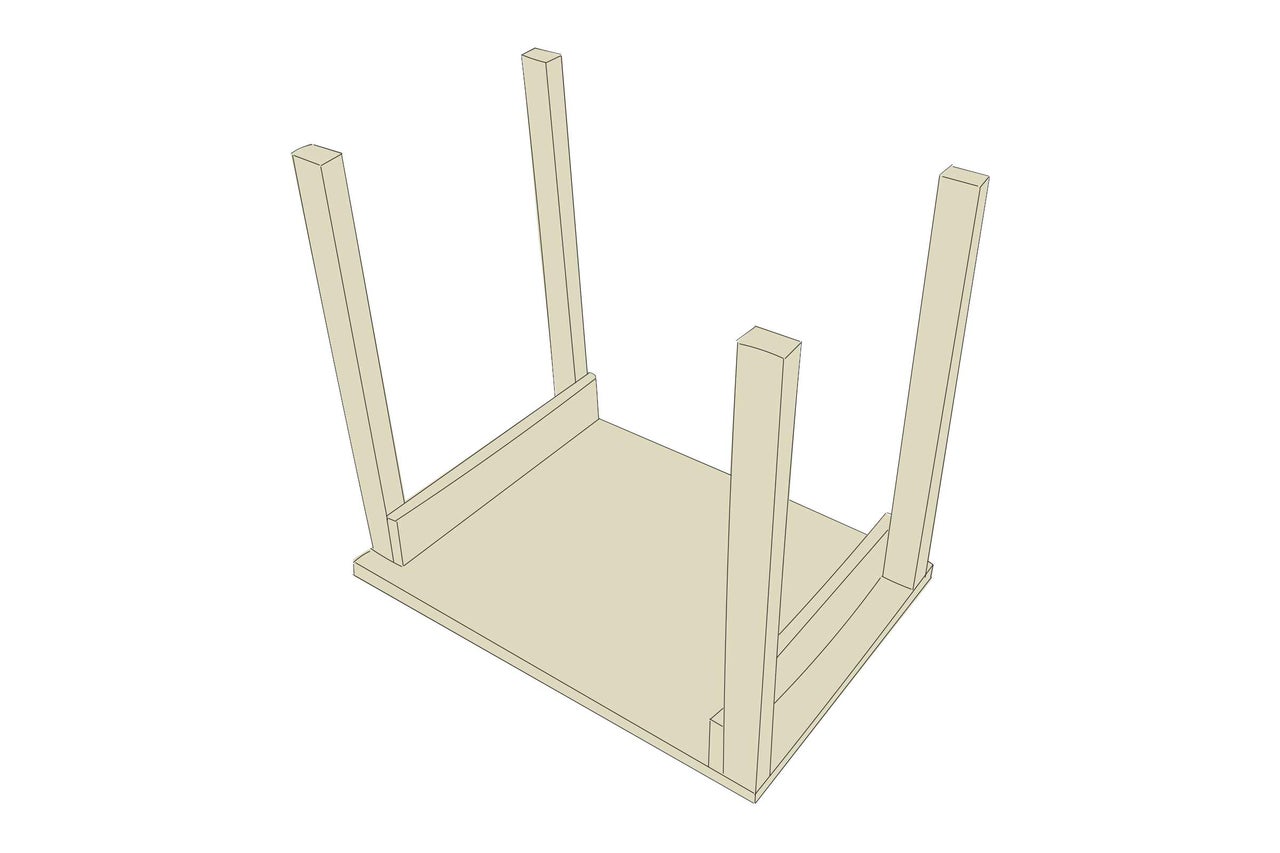

05
Die Tischplatte mit der rauen Seite nach oben auf die Arbeitsfläche legen. Die beiden Tischbein-Paare außen bündig und versetzt (siehe Abbildung) auf der Tischplatte ausrichten. Durch den Versatz lassen sich die Tischbeine später einklappen.

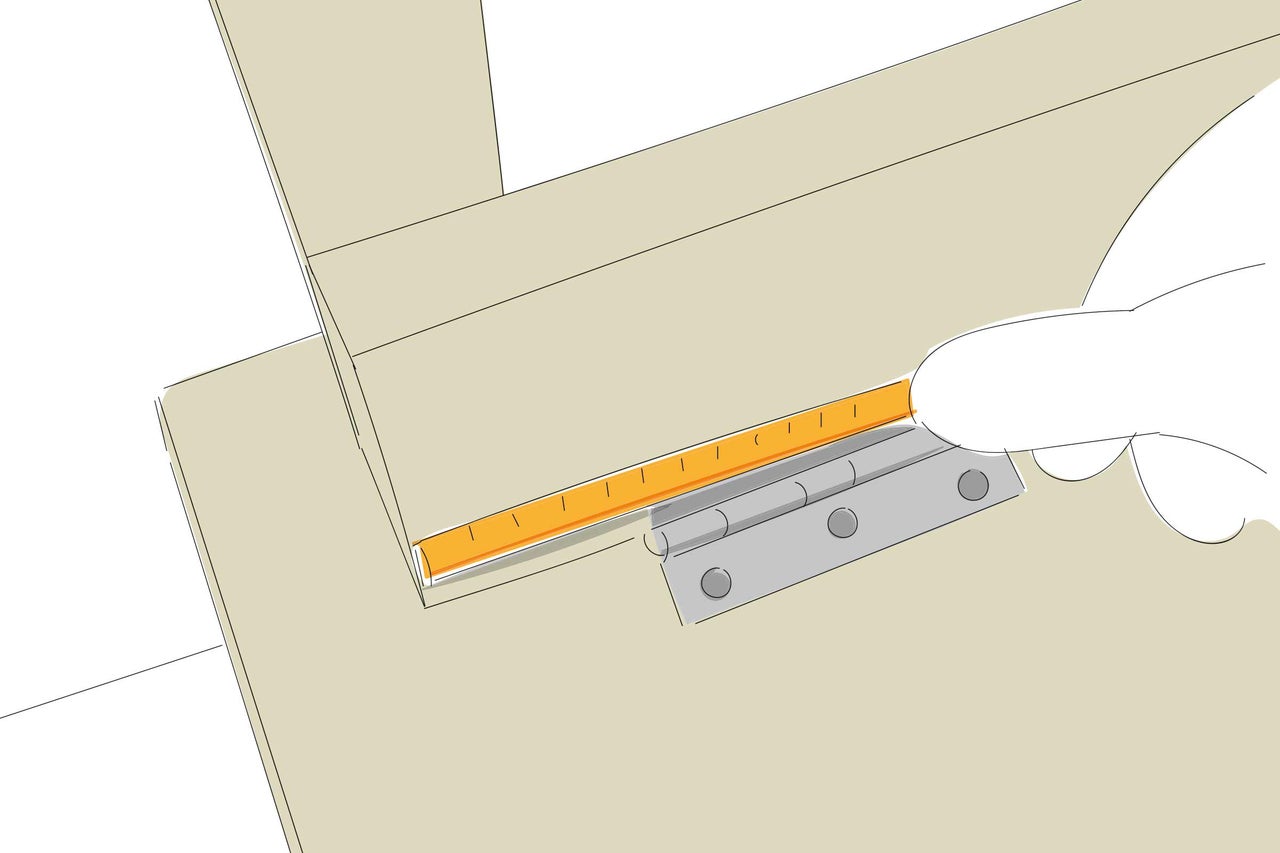

Scharniere ausrichten und Bohrlöcher vorstechen
06
Auf der rauen Seite der Traversen je zwei Scharniere mit einem Abstand von 50 mm zur Außenkante der Traverse (nicht der Tischkante) ausrichten und die Bohrlöcher mit dem Vorstecher vorstechen.
Tischbein-Paare mit Tischplatte verbinden

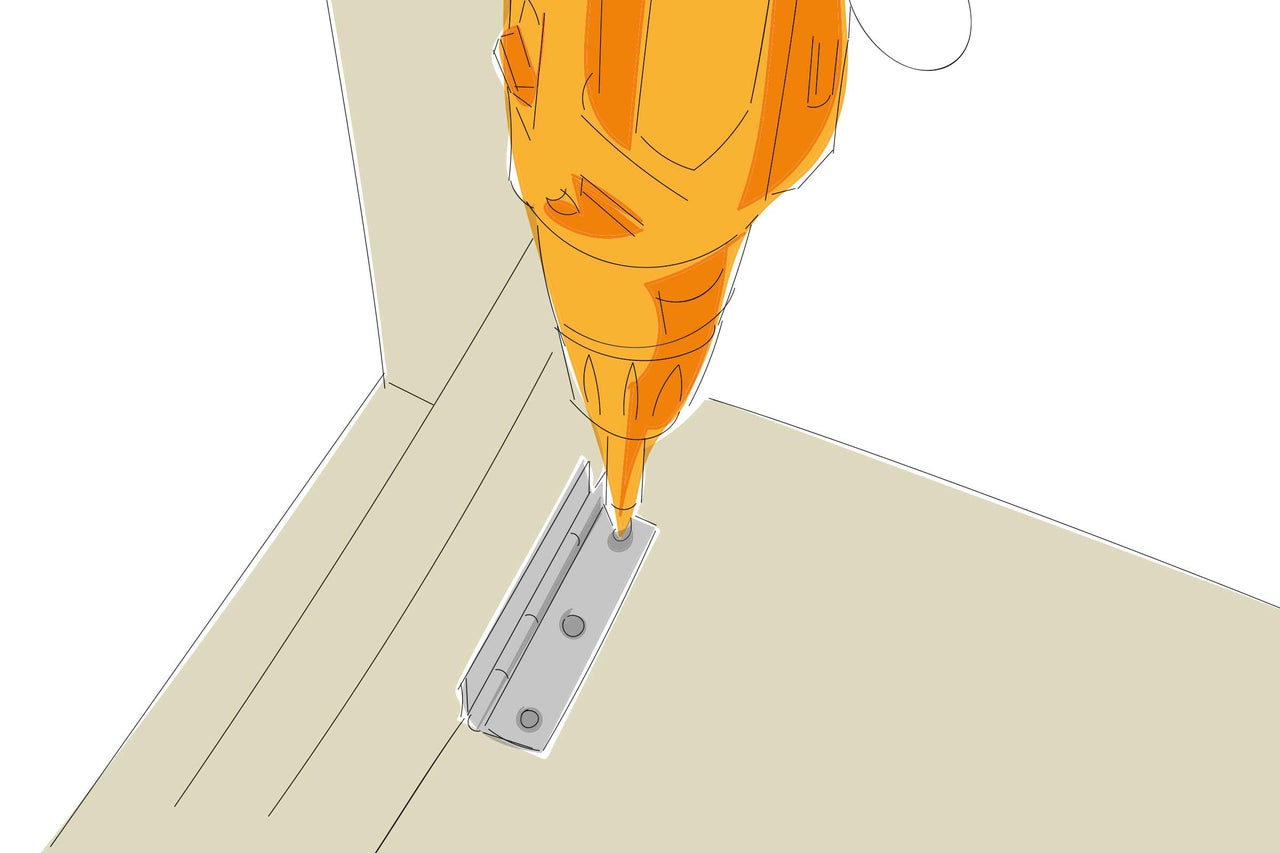

07
Die vier Winkel mit je sechs Schrauben (3,5x12 mm) mit der Tischplatte und den Traversen verschrauben.

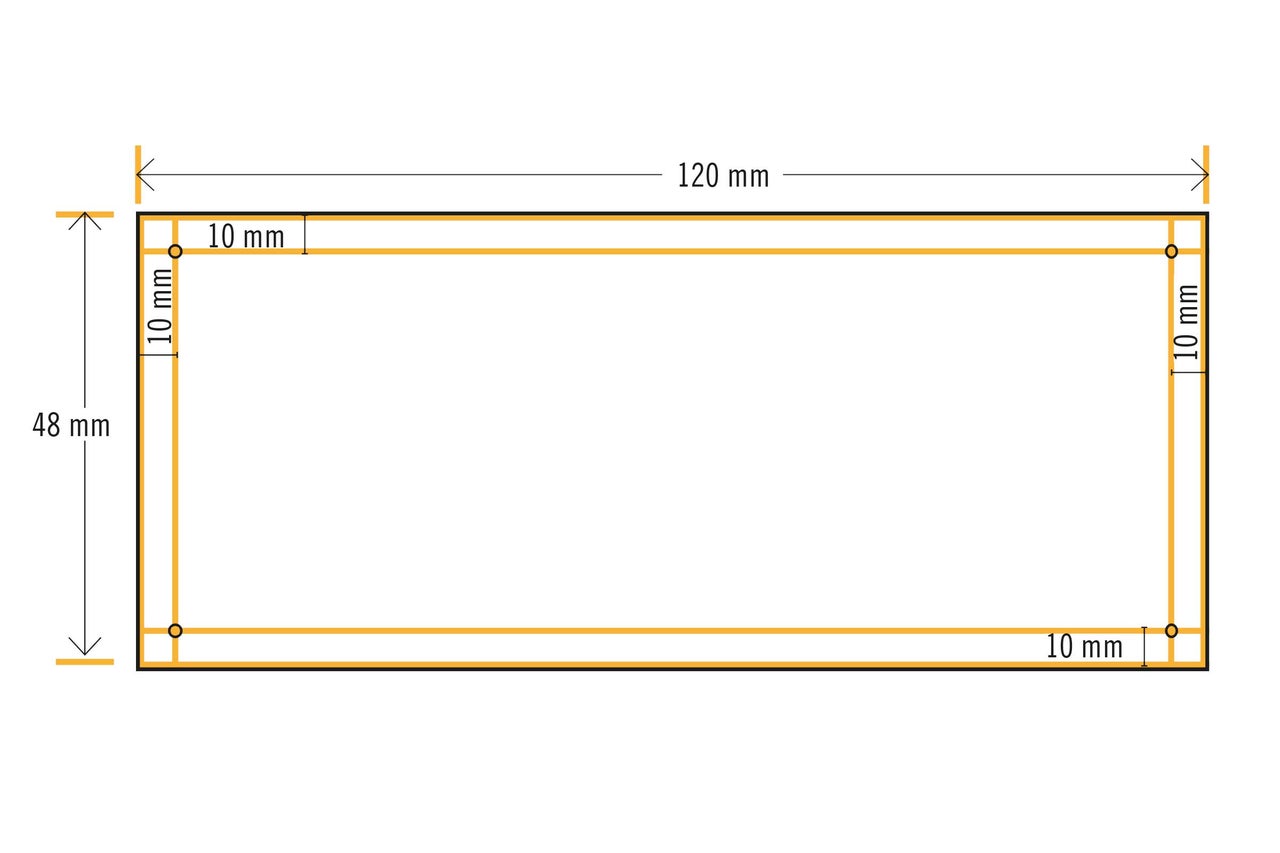

Unterleger vorbohren
08
Die Unterleger (48x120 mm) entsprechend der Skizze für Schrauben Ø 3,5 mm vorbohren.
Unterleger verschrauben

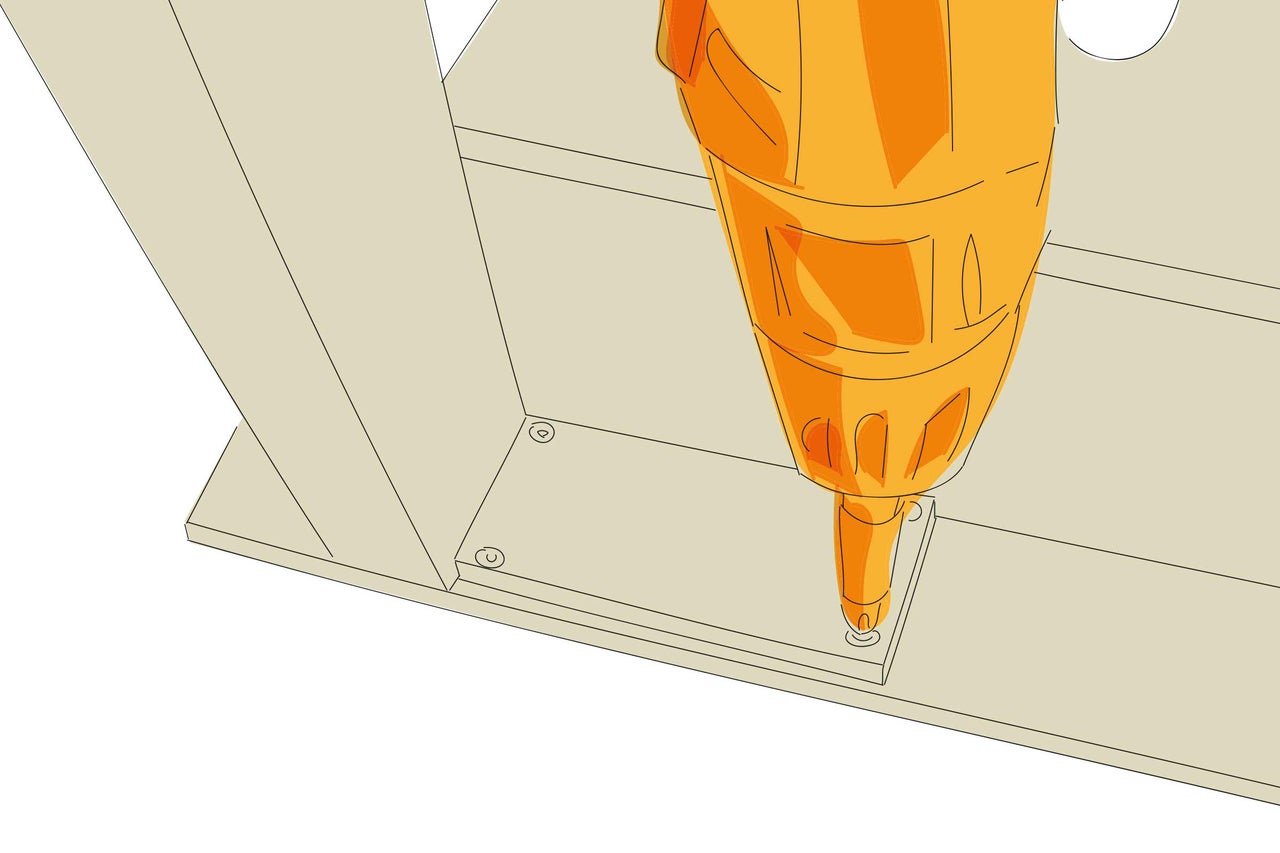

09
Die Unterleger auf der Seite mit Versatz innen bündig mit Tischbein und Traverse ausrichten und mit je vier Schrauben (3,5x20 mm) verschrauben.

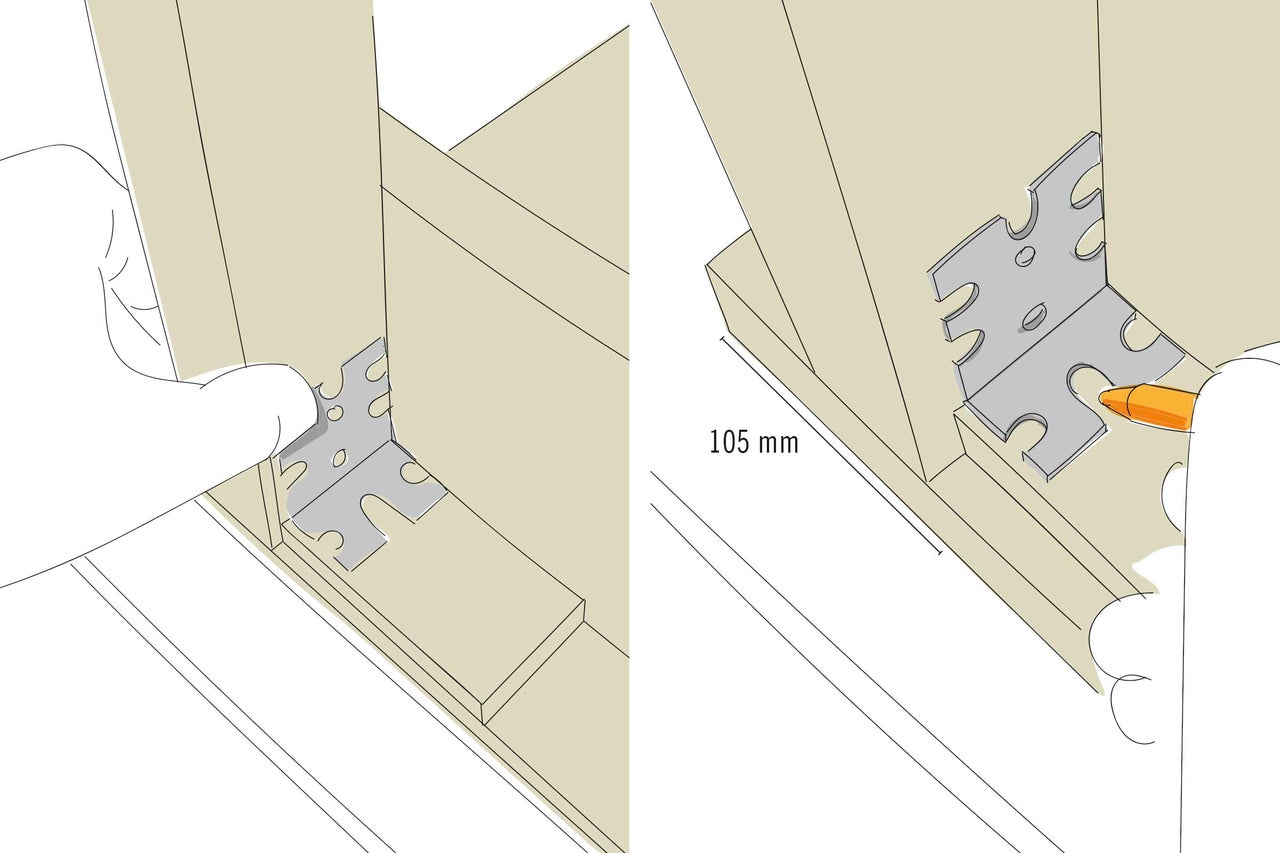

Bohrlöcher markieren
10
Die Eckverbinder auf dem jeweiligen Unterleger und am Tischbein ausrichten und das Bohrloch für die Eindrehmuffen einzeichnen.
Bohrer abkleben

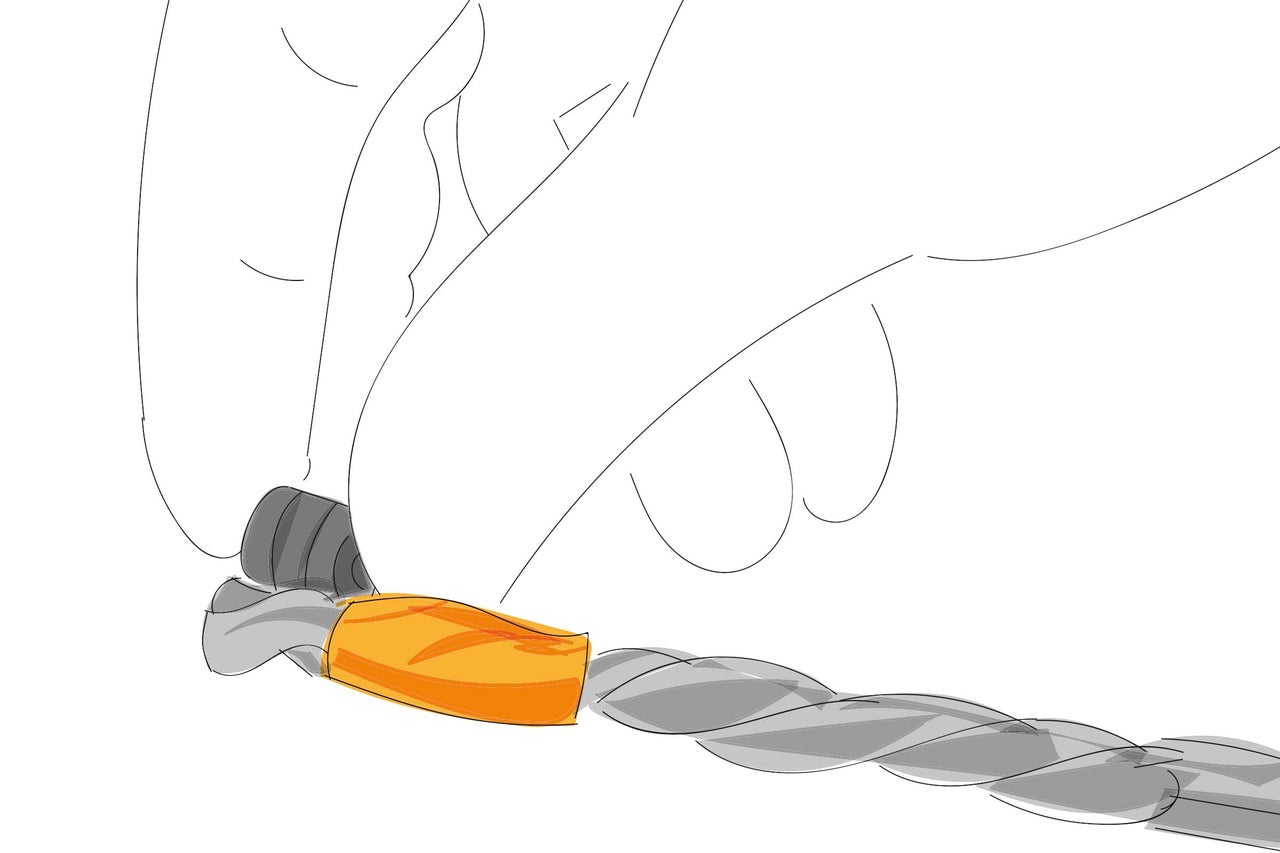

11
Die Eindrehmuffen werden an der markierten Stelle in den Unterleger geschraubt. Mit den Sterngriffschrauben lassen sich später die Tischbein-Paare fixieren. Um das Bohrloch der Eindrehmuffen nicht zu tief zu bohren, den Bohrer so abkleben, dass die Höhe der Bohrspitze der Höhe der Eindrehmuffen entspricht (siehe Abbildung).
Eindrehmuffen montieren

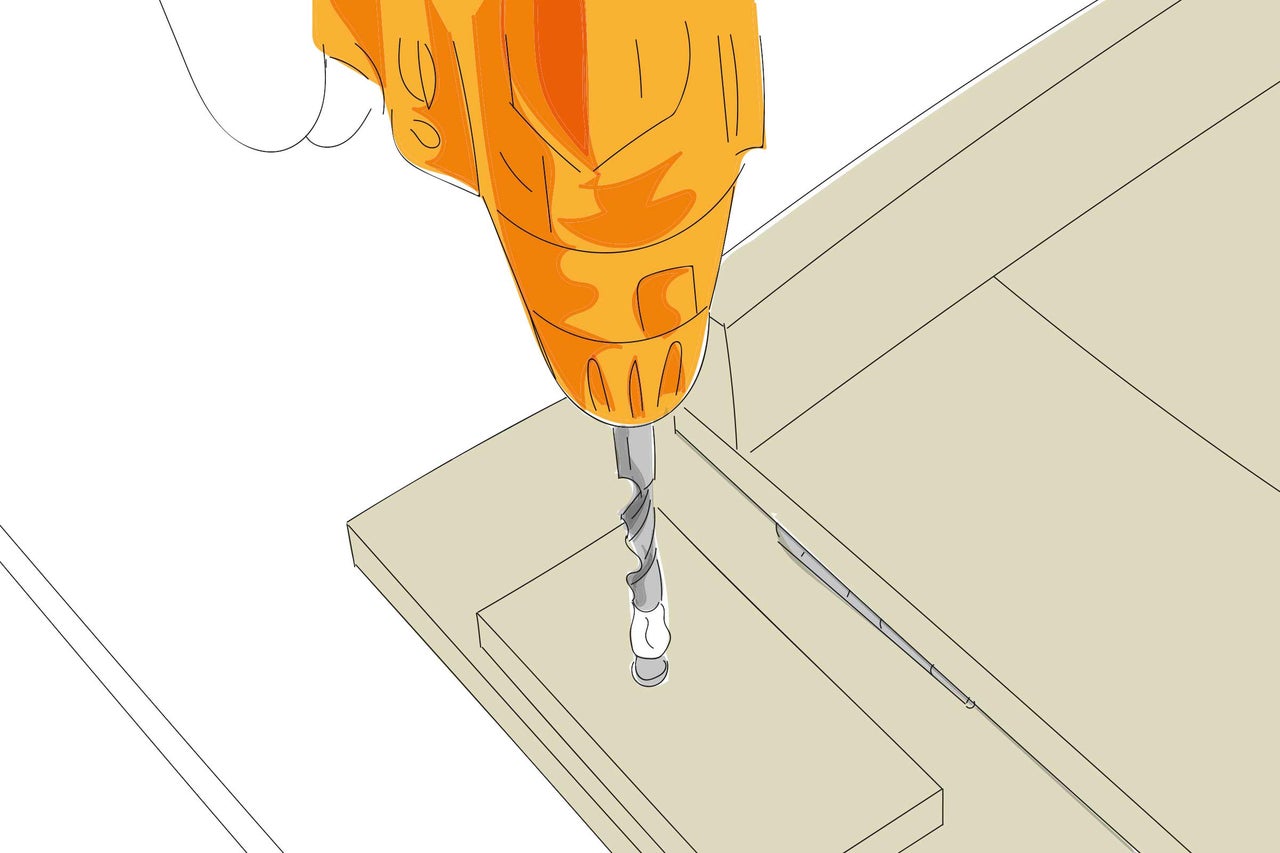

12
Die Tischbein-Paare umklappen und die beiden Bohrlöcher für die Eindrehmuffen nun bis zur Markierung bohren. Danach die Eindrehmuffen mit dem Schraubendreher eindrehen, bis sie oben bündig mit dem Unterleger abschließen.
Eckverbinder an Tischbein verschrauben

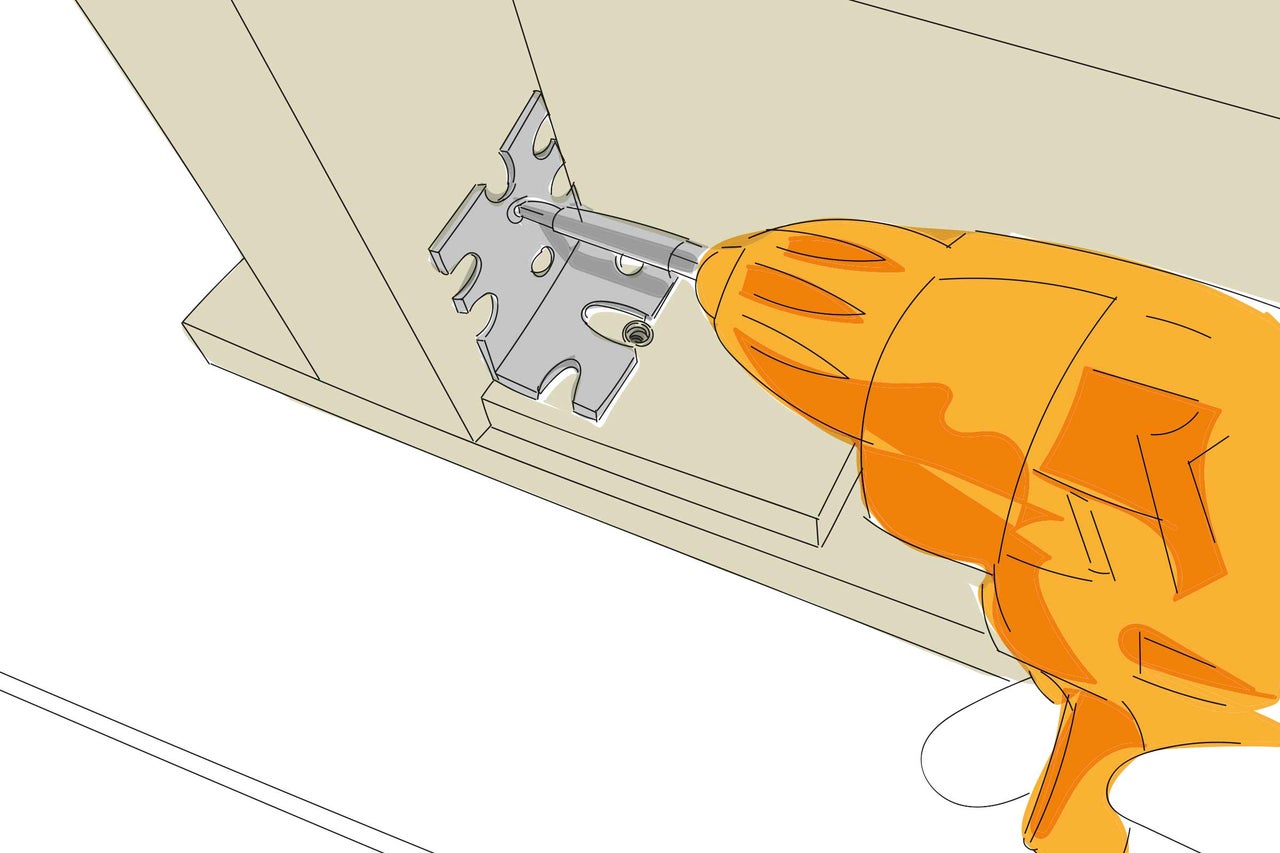

13
Die beiden Eckverbinder nun mit jeweils zwei Schrauben (3,5x20 mm) an den Tischbeinen verschrauben.

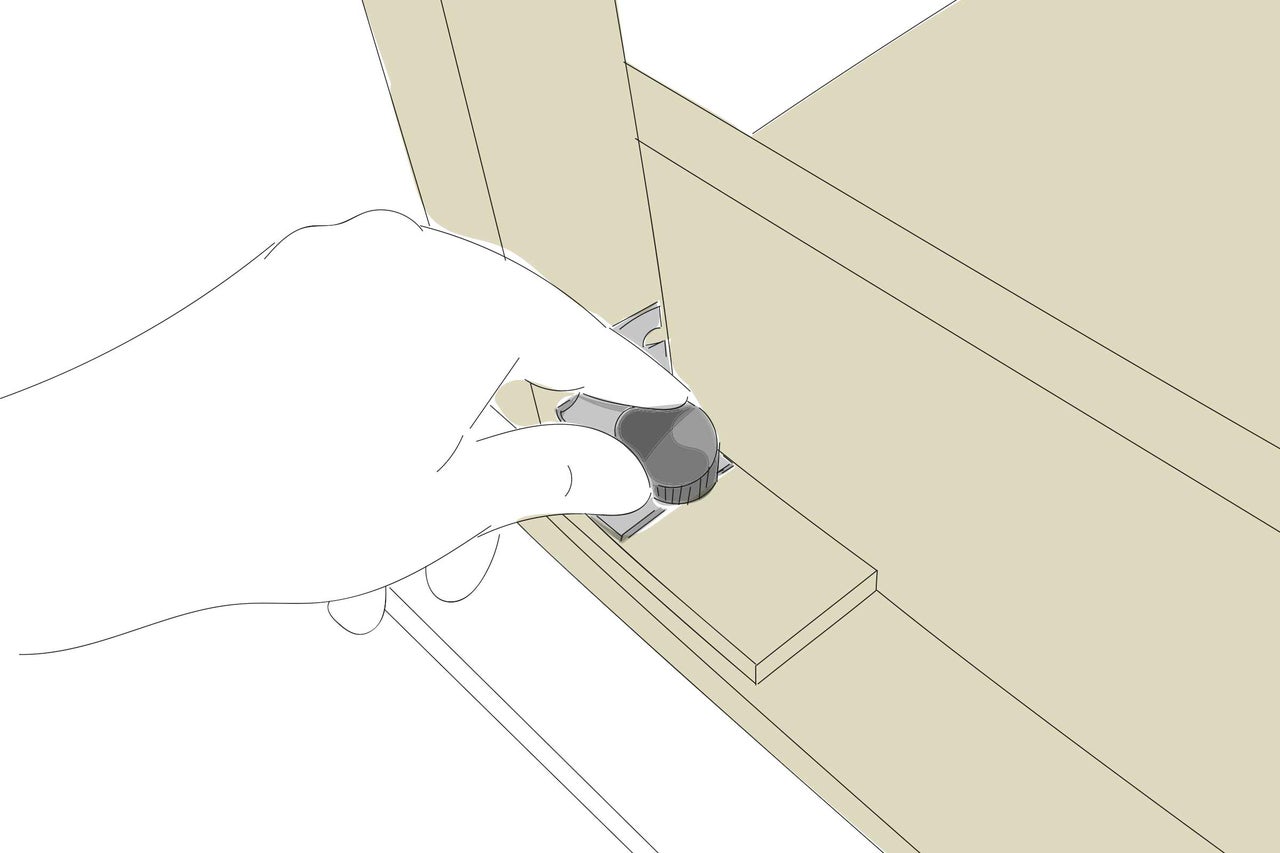

Sterngriffschraube eindrehen
14
Die Sterngriffschraube eindrehen und damit fixieren. Zum Klappen der Tischbein-Paare die Sterngriffschrauben wieder herausdrehen.

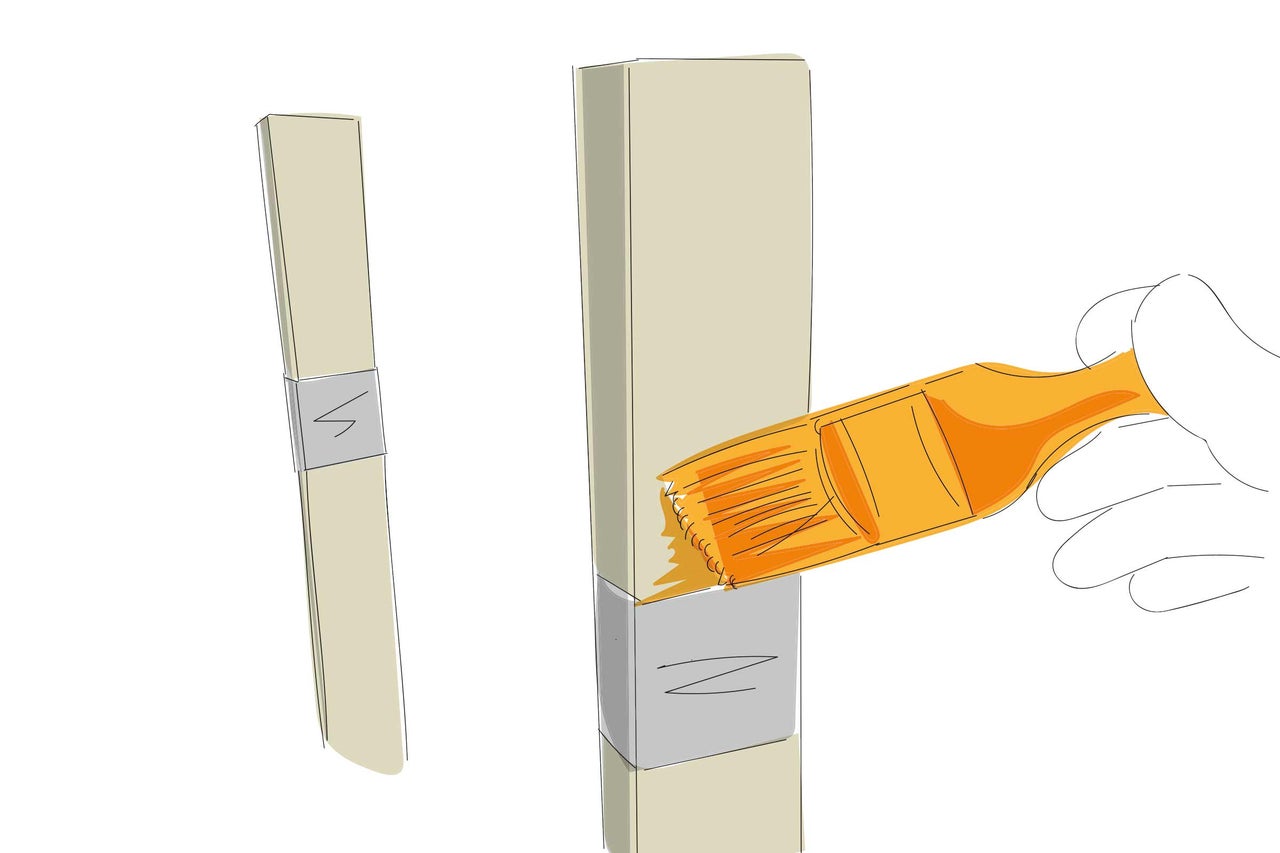

Tischbeine lasieren
15
Die Tischbeine abkleben (ca.150 mm von dem Ende der Tischbeine) und anschließend die Schutzlasur auftragen.
Sicherheitshinweise
Die Anleitungen wurden mit größtmöglicher Sorgfalt erstellt, können aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- 1. Keines der Möbelstücke darf zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
- 2. Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- 3. Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungen (z.B. Splitter) vorzubeugen.
- 4. Alle Kanten sind optimalerweise mit einer Oberfräse (Fräser mit Mindestradius 3 mm) zu bearbeiten. Sollte keine Oberfräse vorhanden sein, muss die Kante von Hand auf einen Mindestradius von 2 mm geschliffen werden.
