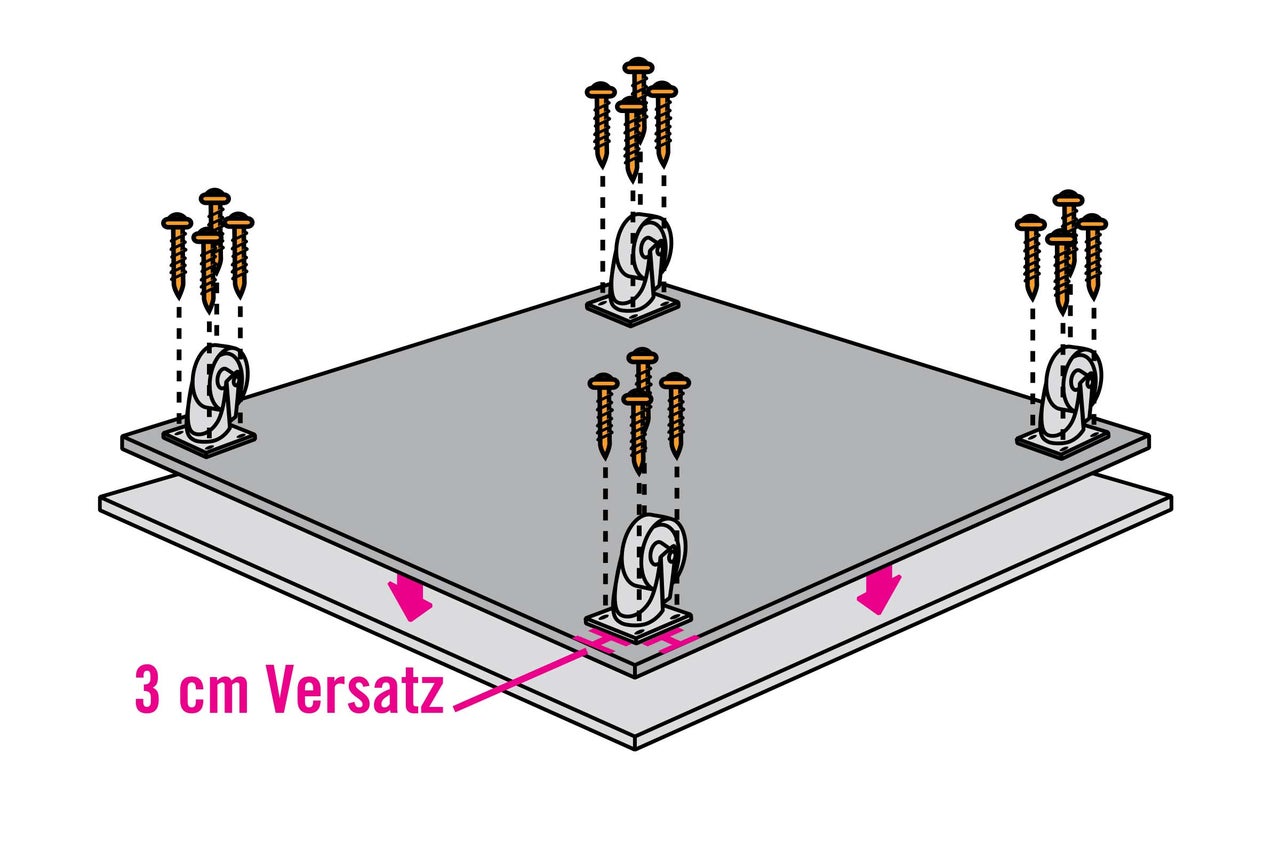

Lege die Deckplatte flach auf eine ebene Fläche und lege die Unterplatte mittig darauf. Verklebe die beiden Platten mit Holzleim (beachte dazu die Herstellerangaben). Montiere danach die Lenkrollen an die Unterplatte, jeweils eine Lenkrolle in jeder Ecke. Verschraube die Lenkrollen mit je 4 x Schrauben. Die Lenkrollen solltest Du mit einem Versatz von etwa 3 cm von der Außenkante an die Unterplatte montieren.
Anleitung

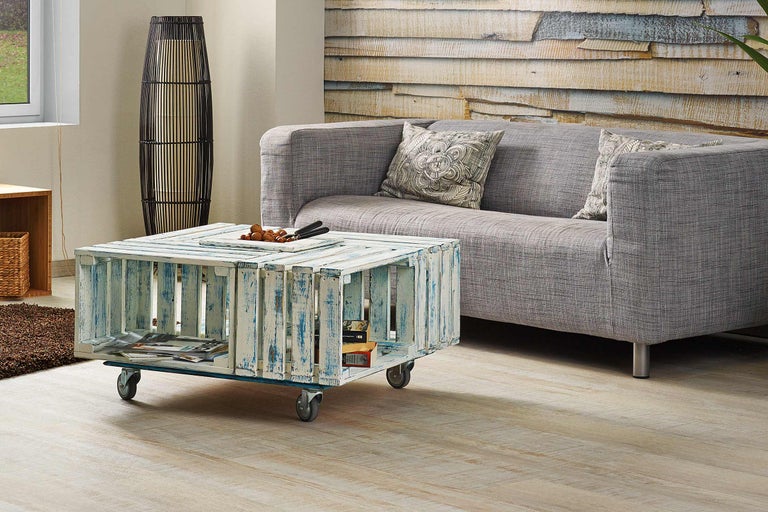

Couchtisch mit Stauraum selber bauen
Ein Couchtisch kann mehr sein als die Ablagefläche für die Fernbedienung. Mit Glattkantbrettern und Rollen baust Du Dir einen Stauraumtisch. Und weil keiner ohne Nüsse Fernsehen kann, gibt’s dafür eine Extra-Vorrichtung in der Mitte. Was will man mehr?
1 Tag
1
Das brauchst Du
Material
MDF-Platten
Hobelware
Räder & Möbelrollen
Schrauben
Paneel- & Sockelleistenstifte
Holzleime
von
Werkzeuge
Akkuschrauber
Bohrmaschinen
Bohrer
Sägen
Maßband, Meter & Maßstab
Schleifmittel & Schleifpapier
Zwingen
von
Arbeitsschritte
Lenkrollen montieren
01
Kiste bauen
02

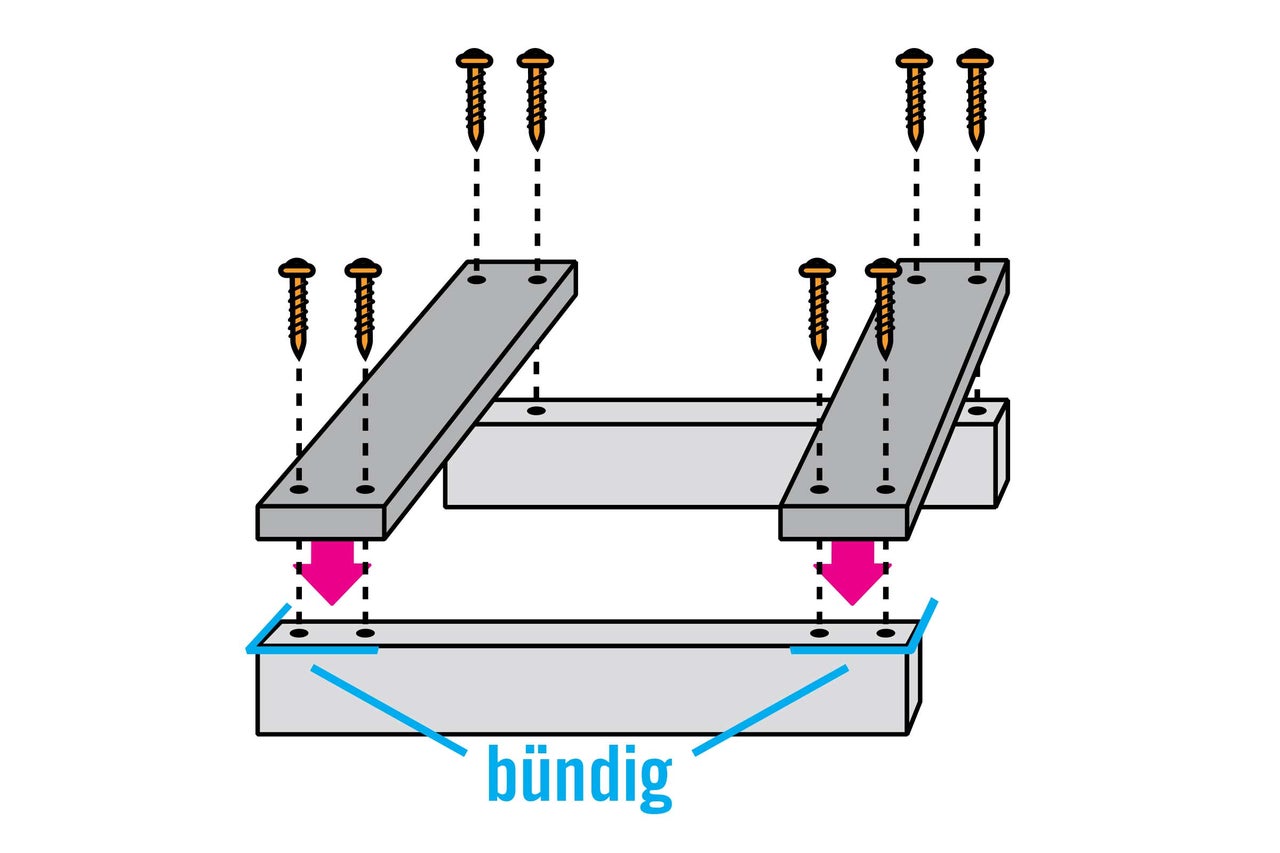

Lege zwei innere Streben mit der schmalen Seite parallel zueinander auf eine ebene Fläche. Platziere zwei Leisten darauf, jeweils bündig mit den Außenkanten der Innenstreben. Verschraube jede kurze Leiste mit den Innenstreben mit je 2 x Schrauben an jeder Seite.
Schmale Seite der Kiste fertigstellen
03

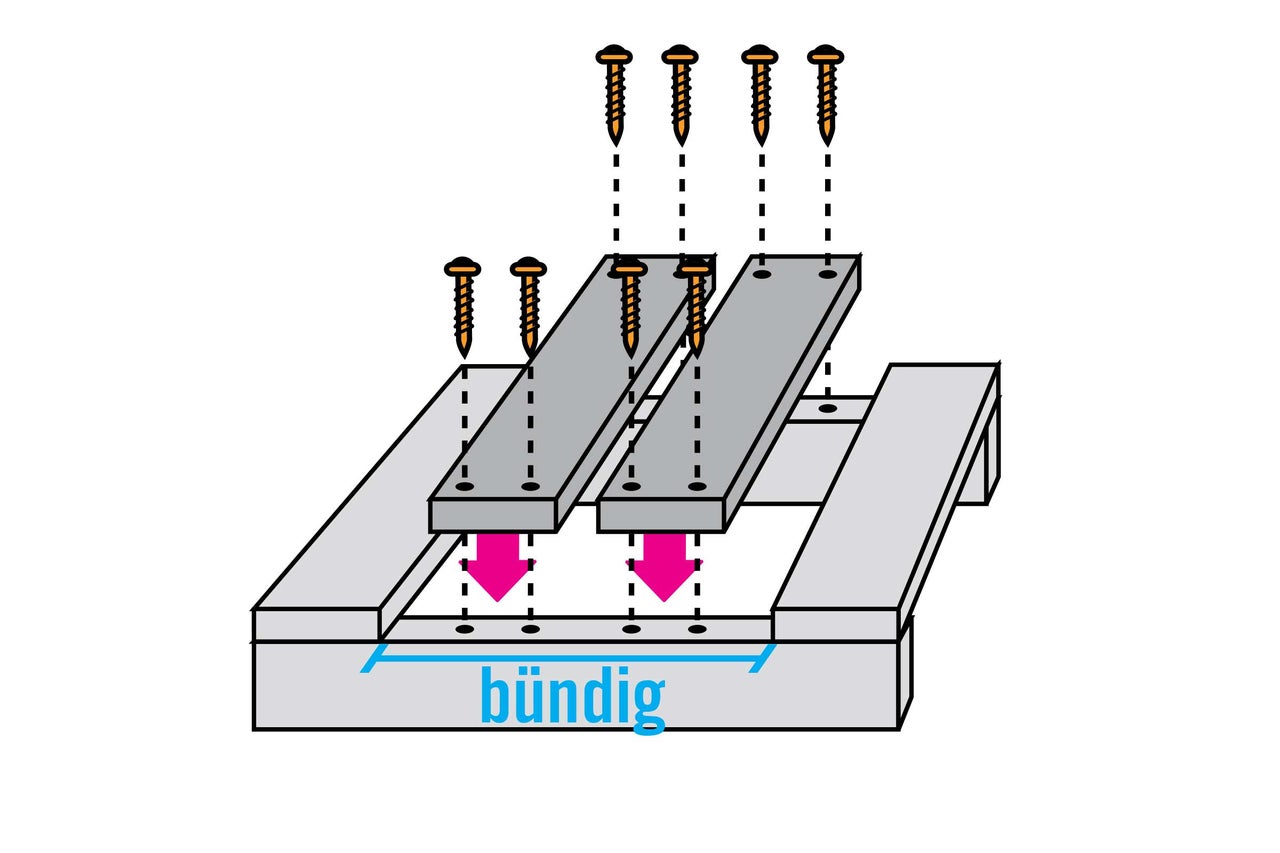

Platziere nun zwei weitere kurze Leisten zwischen die bereits montierten Leisten und verteile sie gleichmäßig mit etwa 2,2 cm Abstand, die Außenkanten bündig zu den Außenkanten der Innenstreben. Verschraube auch diese kurzen Leisten mit den Innenstreben mit je 2 x Schrauben an jeder Seite. Lege die somit fertige schmale Seite der Holzkiste beiseite und wiederhole die zuvor beschriebenen Schritte für die andere schmale Seite des Korpus.
Lange Seite der Holzkiste bauen
04

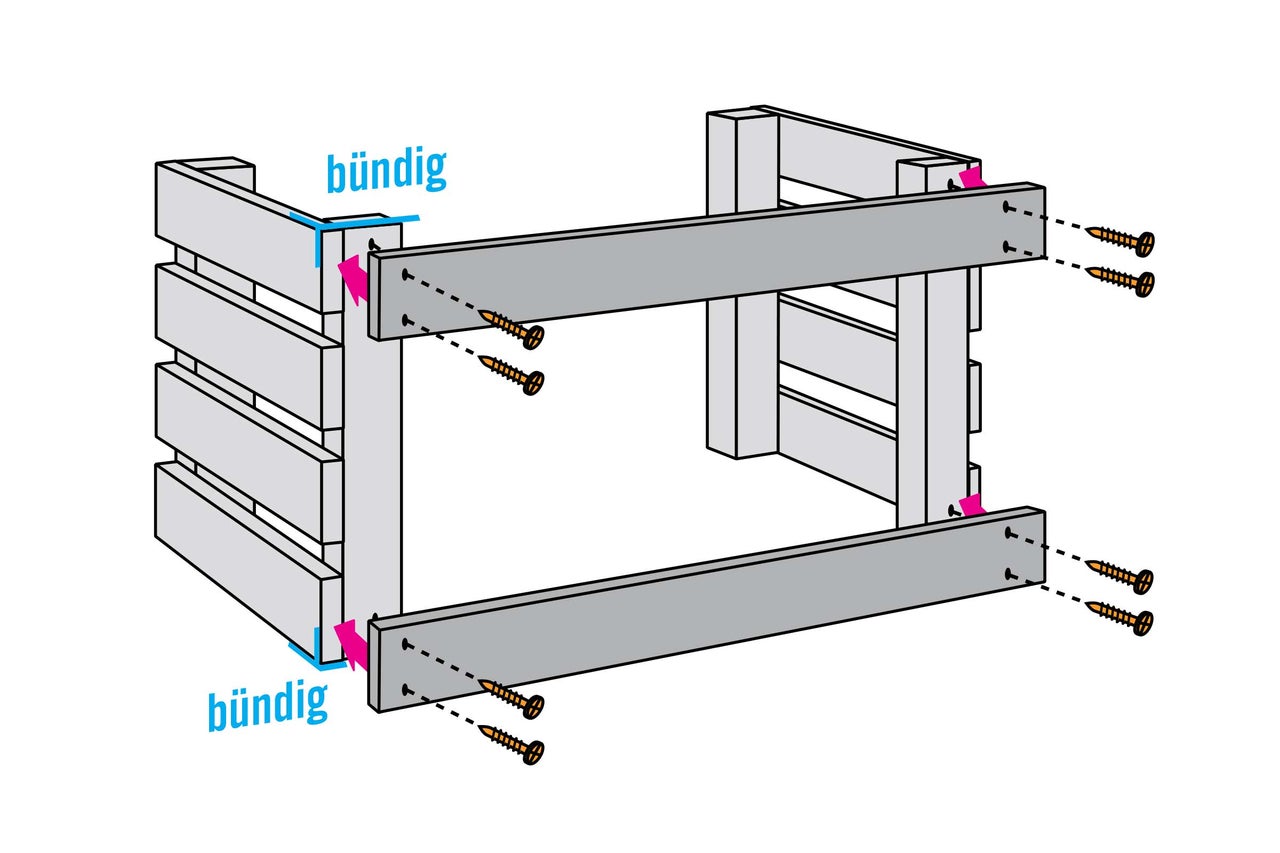

Stelle die beiden schmalen Seiten der Holzkiste aufrecht hin, die kurzen Leisten nach außen zeigend. Lege eine lange Leiste unten an die beiden schmalen Seiten der Holzkiste, bündig mit den Enden und der Unterseite der kurzen Leisten. Verschraube die Leiste mit je 2 x Schrauben mit den Innenstreben. Halte dabei einen seitlichen Abstand von etwa 4 cm ein. Befestige dann die obere lange Leiste nach demselben Prinzip.
Lange Seite der Holzkiste fertigstellen
05

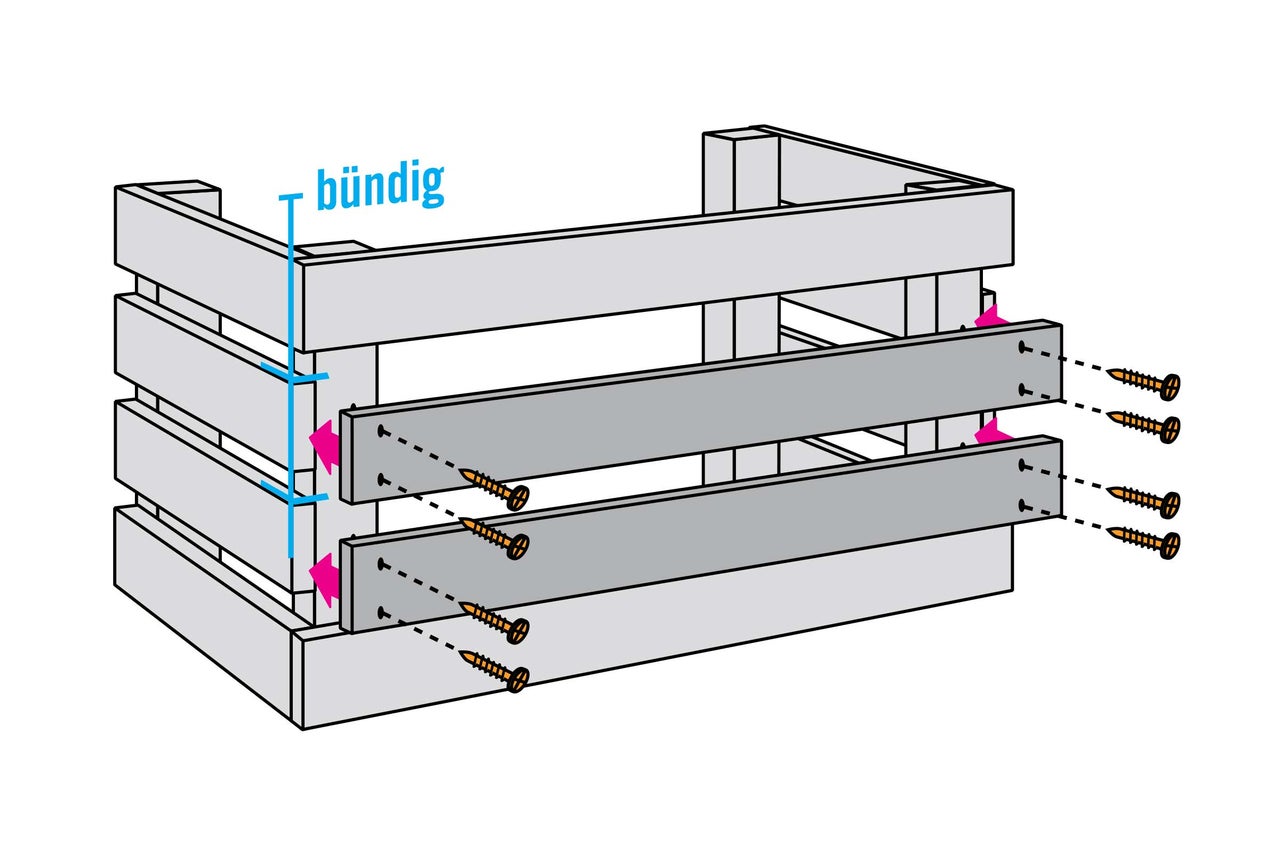

Nun kannst Du 2 lange Leisten zwischen die soeben verschraubten Leisten anbringen. Die Position der Leisten ist durch die kurzen Leisten vorgegeben. Bringe die langen Leisten bündig zu den Leisten an und verschraube sie mit je 2 x Schrauben mit den Innenstreben. Wiederhole diese Schritte für die andere lange Seite des Korpus. Nun ist eine Kiste fertig. Für den Couchtisch benötigst Du 4 Kisten. Wiederhole dafür die Schritte für die Konstruktion der Kiste weitere 3 Mal.
Schale montieren
06

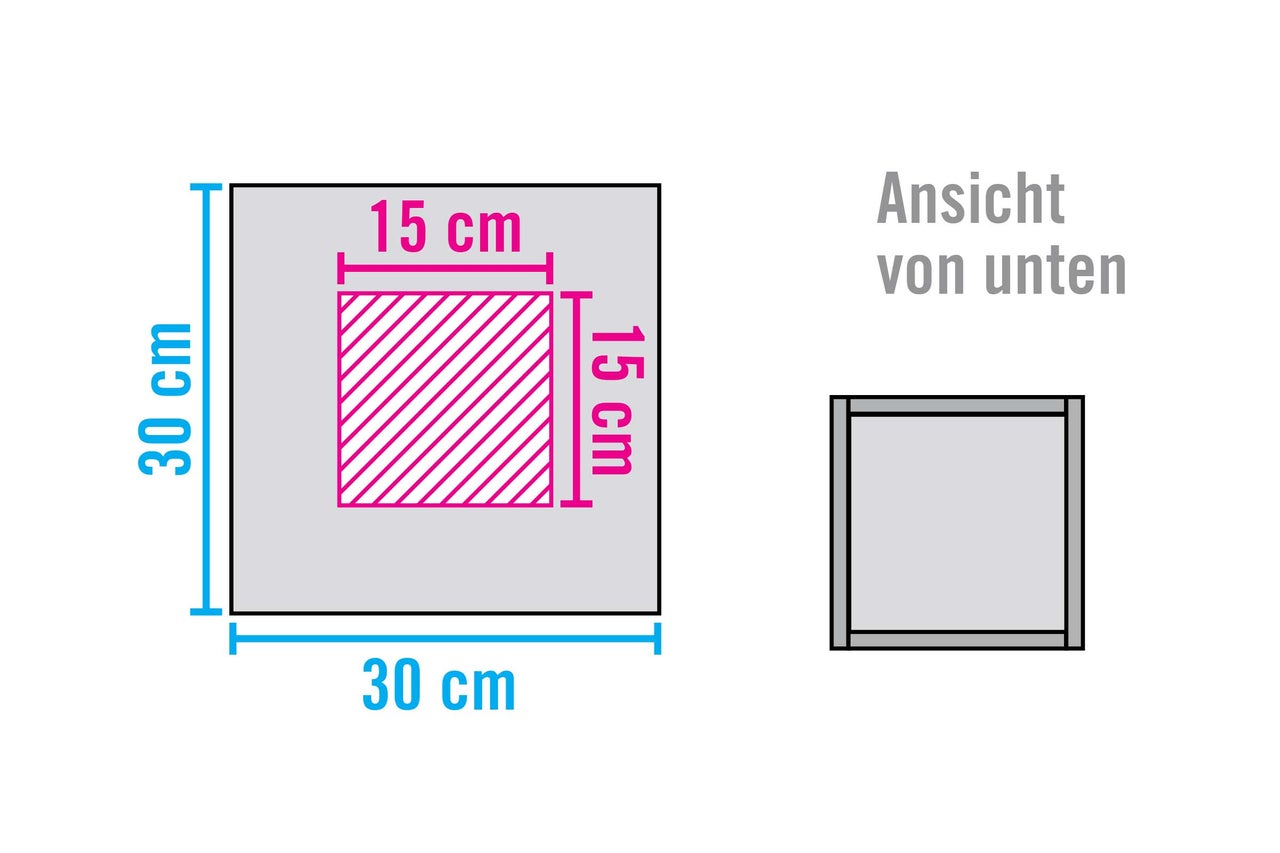

Montiere im nächsten Schritt die Schale für die Mitte des Couchtischs. Säge aus dem Deckel mittig ein 15 x 15 cm großes Loch heraus und lege den Deckel für später bereit. Stelle dann die langen Seiten und kurzen Seiten aufrecht und kantenbündig an den Boden. Es sollte eine nach oben offene Box entstehen. Verleime die sich überlappenden Flächen und sichere die Konstruktion mit einer Schraubzwinge, bis der Holzleim getrocknet ist.

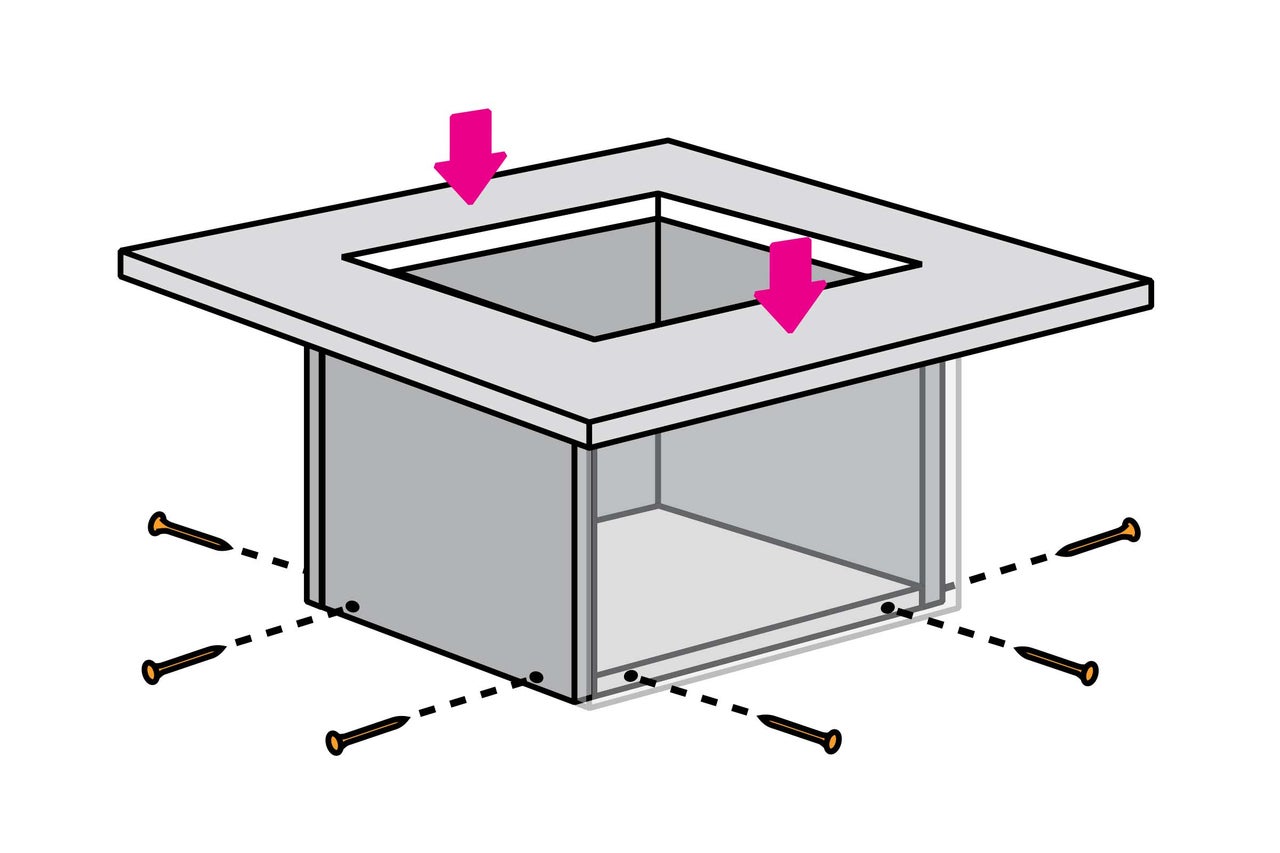

Schalenrand befestigen
07
Befestige anschließend die langen und kurzen Seiten mit je 2 x Schrauben am Boden. Verklebe den fertigen Kasten dann von unten mit dem Deckel, sodass keine Überstände von innen entstehen. Sichere den Deckel wieder mit einer Schraubzwinge, bis der Holzleim getrocknet ist.
Kisten verschrauben
08

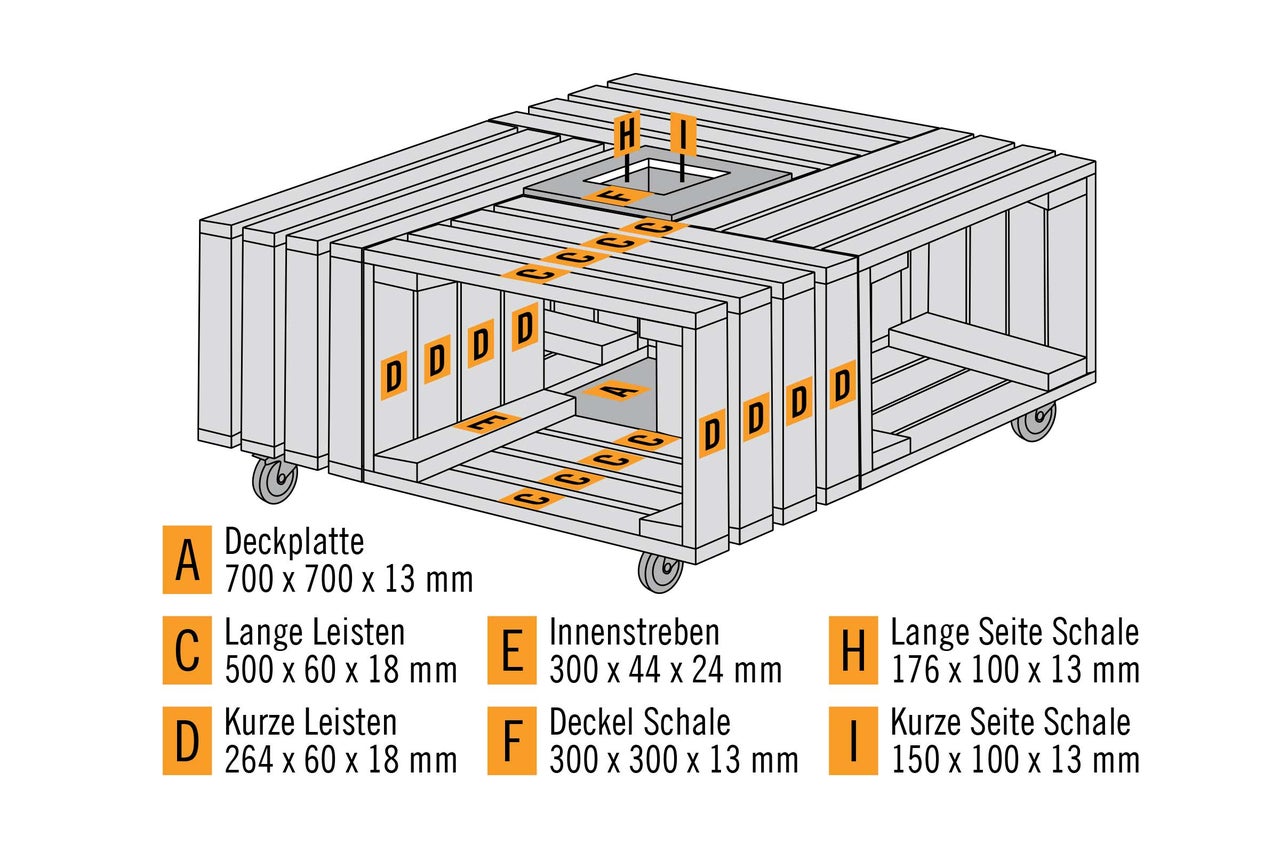

Lege abschließend die 4 Kästen auf die Bodenplatte und richten diese, wie auf der Bauskizze zu sehen, aus. Die Schale wird in die entstandene Aussparung gelegt. Bei Bedarf können die Kisten auf der Deckplatte durch die Leisten verschraubt werden.
