Entwässerung durch Drainage

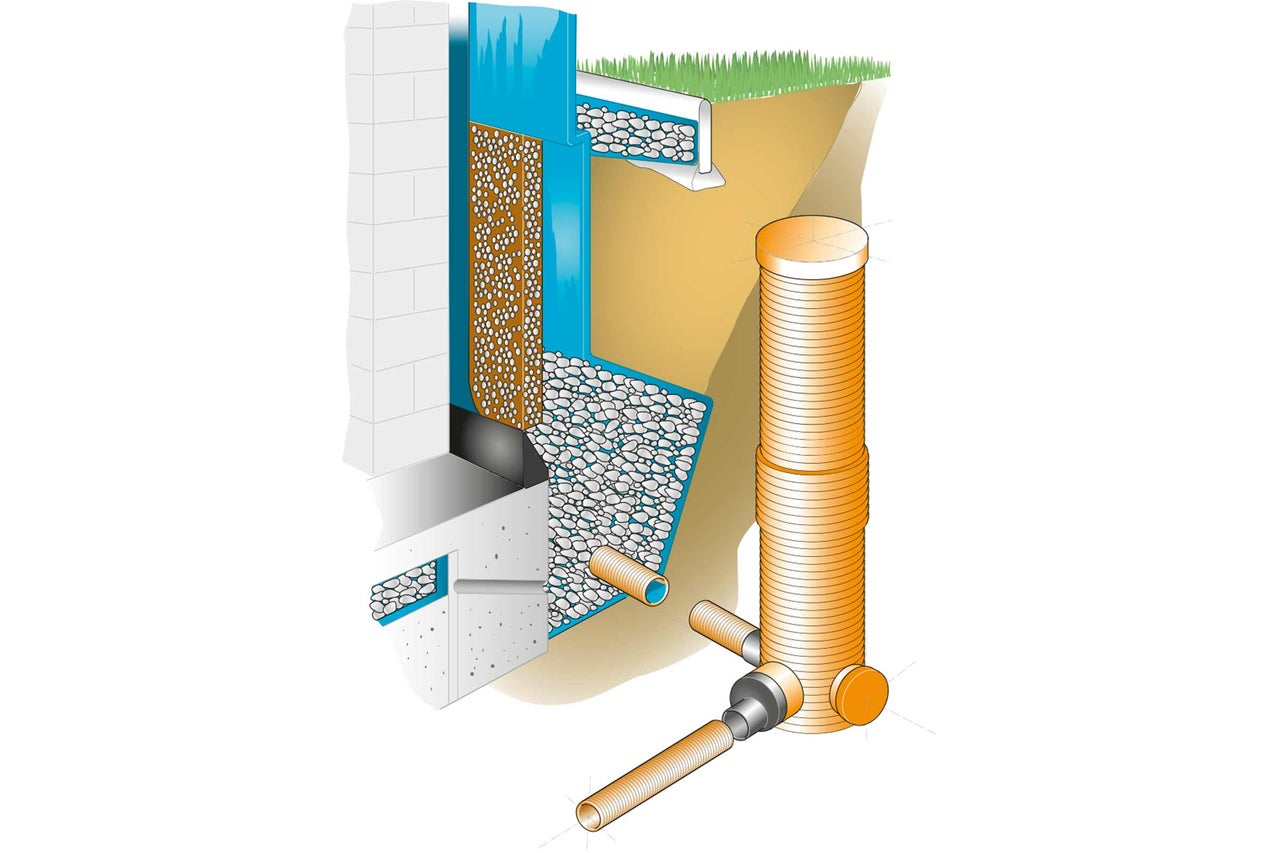

Ein Großteil der Bauschäden im Keller entsteht durch Nässe, die von außen eindringt. Feuchtigkeit in Gebäudemauern lässt das Mauerwerk erkalten. Schimmel und Schwämme befallen und zersetzen in der Folge die Mauern, der Putz bröckelt, und die Farbe platzt ab. Das modrige Klima in den Räumen kann die Gesundheit beeinträchtigen. Ist die Grundmauer des Hauses mangelhaft oder gar nicht gegen Wasser geschützt, dringt Wasser ungehindert in die Wand. Pilze, starker Frost und Baumwurzeln können Risse in der Mauer verursachen, durch die das Wasser eintreten kann. Es gibt viele Möglichkeiten, wie Feuchtigkeit ins Haus gelangen kann. Dies solltest Du klären, bevor Du mit den Schutzmaßnahmen beginnst. Gegen Bodenfeuchte, stauendes und drückendes Wasser muss die Wand mit wasserdichten Materialien abgedichtet werden. Gegen aufsteigende Feuchte muss eine horizontale Sperre in die Mauer gespritzt werden. Sich ständig an der Wand sammelndes Wasser muss mit einer Drainage abgeleitet werden. Steht das Gebäude auf einem feuchten Grundstück, reichen Drainrohre allein oft nicht aus. Dann müssen zur sicheren und wirkungsvollen Ableitung von Stauwasser Systeme für Baugrundentwässerung eingesetzt werden. Ist ein Rohr undicht, muss dieses repariert werden. Absperrmaßnahmen helfen hierbei nicht. Sperre die Feuchtigkeit immer dort aus, wo sie eindringt, nicht dort, wo sie austritt und stört – immer an der Außenwand, nicht an der Innenwand. Achtung! Drainagen sind nicht erlaubt, wenn Grundwasser in Höhe der Gründungssohle oder darüber ansteht, also die Fläche, auf der das Fundament errichtet wird oder darüber. Ausnahmen sind Grundwasserabsenkungen während der Baumaßnahmen oder im Zusammenhang mit einer Bodensanierung. Bei Belastung durch Grundwasser liegt dann der höchste in der Vergangenheit gemessene Grundwasserstand im Bereich der Kellerkonstruktion, kann also über der Kellersohle liegen. Eine Drainage ist hier ungeeignet, da diese im Grundwasser stehen würde und Wasser nicht abgeleitet werden kann. Meist ist es nicht zulässig, Drainagewasser abzuleiten. Ausnahmen sind bei einem Mischkanal möglich. Fazit: Drainagen zur Trockenhaltung von Gebäuden sind nur dann erlaubt, wenn es sich um versickerndes Niederschlagswasser oder extreme Spitzen von sich stauendem Wasser auf Böden handelt, die sehr viel Wasser aufnehmen und speichern können. Das ist immer mit der Behörde zu klären. Welches Material für die Drainage? Welche Rohre eignen sich wofür? Das ist eine gute Frage. Je nachdem, ob Du eine Drainage für Dein Haus, Deinen Garten oder eine größere landwirtschaftlich genutzte Fläche anlegen möchtest, eignen sich unterschiedliche Rohre. Drainrohre haben besondere Eigenschaften, daher ist die richtige Wahl wichtig. Hier findest Du eine Übersicht, welches Rohr sich für Dein Projekt eignet. Hier erfährst Du, was Du bei der Drainage um Gebäude beachten musst. Gehe hier sehr gewissenhaft vor, da schon kleine Fehler große Auswirkungen haben können. So funktioniert die Gebäudedrainung Achte beim Erstellen des Rohrgrabens darauf, dass der Scheitel des Vollsickerrohres nicht über dem Niveau der Fundamentoberkante liegen wird. Um dies zu erreichen, muss der Grabenboden am Hochpunkt mindestens 30 cm unterhalb der Fundamentoberkante liegen. Ausgehend vom Hochpunkt muss der Grabenboden ein Gefälle von mindestens 5 cm pro Meter haben. Grafisch dargestellte Gebäudedrainung, inkl. detaillierter Darstellung eines Kontrollschachts/Revisionsschachts. Je nachdem, aus welchen Bestandteilen der Boden besteht und wie durchlässig er ist, sickert Niederschlagswasser mehr oder weniger schnell ab. Neben dieser normalen Erdfeuchtigkeit gibt es kurzzeitig stauendes Wasser, das entsteht, wenn etwa nach heftigeren Regenfällen wasserundurchlässiger Boden den Niederschlag nicht schnell genug ableitet. Finde mit dem Versickerungstest heraus, wie gut Niederschlag in Deinen Boden versickert und ob eine Drainage notwendig ist. Grabe ein Loch von 50 x 50 x 50 cm und fülle es mehrere Male innerhalb von 2 Stunden mit Wasser, um den Boden komplett mit Wasser zu sättigen. Jetzt markierst Du im Loch die Höhe von 30 cm und füllst es bis zur Markierung mit Wasser. Nach 10 Minuten füllst Du mit Wasser aus einem Messzylinder wieder bis zur 30-cm-Markierung auf. Notiere Dir die Wassermenge, die Du aufgefüllt hast. Wiederhole diesen Schritt mindestens dreimal, um ein verlässliches Ergebnis zu erhalten. Nimm den Mittelwert der drei Messungen. Stark voneinander abweichende Ergebnisse können auftreten, wenn zu Beginn unzureichend gewässert wurde. der Boden inhomogen ist, z. B. durch Maulwurfgänge, Wurzelgänge, Klüftungen und ähnliches. beim Ablesen der Wassermenge Fehler aufgetreten sind. Ausschließlich ein hydrogeologisches Gutachten ermöglicht eine präzise Bewertung. Dieser Versickerungstest kann Dir nur Anhaltspunkte dafür liefern, ob eine Drainage sinnvoll ist oder nicht. Verwandelt sich Dein Garten nach Regenfällen immer in ein riesiges Sumpfgebiet? Und sind auch in der regenarmen Zeit immer Gummistiefel notwendig, um sich keine nassen Füße zu holen? Wenn Stauwasser nicht abfließt, leidet der Boden oder der Unterboden oft an schlechter Wasserdurchlässigkeit sowie an einem zu hohen Ton- und Lehmanteil. Man spricht hier auch von schweren Böden oder bindigen Böden, die sehr viel Wasser aufnehmen können, aber das Sickerwasser nur langsam ableiten. Nimmt ein Gelände zu viel Wasser auf, führt das zu Bodenprofilverschlechterung, Bodenkalkverlust und dadurch zur Versäuerung des Bodens. In Folge ersticken Wurzeln, Unkraut bildet sich schneller und Pflanzenkrankheiten entstehen. Außerdem lässt sich so ein Boden nur sehr schwer bearbeiten. In diesen Fällen ist eine Flächendrainage notwendig. Je nach Größe des zu entwässernden Grundstückes wird die Drainage unterschiedlich angelegt: Hebe Entwässerungsgräben aus. Dabei sollte der Abstand zwischen zwei Drainrohren maximal 5 bis 6 m sein. Fülle den Grabenboden mit einer ca. 10 cm dicken Schicht filterstabilen Materials, z. B. Kies der Körnung 0/32. Richte diese Schicht als Gefälle aus: mindestens 5 cm auf 1 m. Verlege anschließend die Drainrohre in den Graben. Verbinde sie mit Verbindungsmuffen. Decke die Rohre wiederum mit filterstabilem Material, z. B. Kies der Körnung 0/32 ab, und bedecke das ganze mit Mutterboden, den Du zum Schluss verdichtest. Wenn Du kein filterstabiles Material verwendest, solltest Du die Kiespackung mit Trenn- und Filtervlies umwickeln. Alternativ kannst Du auch Drainrohre mit Kokosummantelung verwenden, die ebenfalls das Zusetzen der Rohre mit Bodenteilchen verhindern. Wie tief muss der Graben sein? Je nach Anwendungsbereich reichen folgende Grabentiefen aus: Dauerregen und Staunässe können Gartenwegen und Hofeinfahrten stark zusetzen, wenn der Unterboden aufweicht und sich der Belag senkt oder verrutscht. Damit sich die Hofauffahrt oder der Gartenweg nach Regenfällen nicht zum Kneipptretbecken verwandelt, kann auch hier mit einer Drainage geholfen werden. Drainage durch Drainrohre Parallel zum Weg wird ein 60 bis 70 cm tiefer Graben mit mindestens 3% Gefälle ausgehoben, in den die Rohre in ein Splittbett (ggf. mit Vlies ausgekleidet) verlegt werden. Die gepflasterte Fläche selbst sollte mit ca. 5 % zum geplanten Drainagegraben leicht abfallen (also 5 cm auf 1 m). Drainage durch Drainagevlies Das Vliestuch wird unter dem Kiesbett oder dem Sand über die gesamte Fläche verlegt. Das gut wasserdurchlässige Tuch verteilt Druckbelastungen auf dem Pflaster und verhindert ein Absetzen des Unterbodens. Auch stärkere Belastungen auf Einfahrten oder Parkplätzen steckt das Vliestuch weg. Spurrillen gehören damit der Vergangenheit an! Drainage durch Drainmörtel Drainmörtel härtet an der Luft aus. Er wird dadurch fest, bleibt aber weiterhin wasserdurchlässig. Besonders geeignet ist Drainmörtel beim Verlegen von Steinen im Garten- und Landschaftsbau. Ziehe immer nur so viel Drainmörtel auf, wie Du Platten verlegen kannst, bevor das Aushärten des Mörtels einsetzt. Die Fugen müssen wasserdurchlässig bleiben und dürfen daher nicht fest verfugt werden. Alles beginnt mit einer guten Planung! Beachte, dass für versiegelte Flächen Gebühren für das Abwasser bezahlt werden müssen. Diese kannst Du reduzieren: wenn Du kein Gefälle zu öffentlichen Flächen herstellst, keinen Kanalanschluss oder -ablauf innerhalb der Flächen hast, keine sonstige Einleitung des Wassers ins öffentliche Netz besteht. Eine größere Wasserdurchlässigkeit in der Pflasterfläche wird z. B. durch Steine mit Fugenabstandshaltern, schrägen Kanten oder einem durchlässigen Fugenmaterial erreicht. Fast der gesamte Niederschlag kann bei der Verwendung von wasserdurchlässigen Steinen, Steinen mit Sickerschlitzen oder Rasengittersteinen versickern. Informiere Dich vorher, wie versickerungstauglich der Boden auf Deinem Grundstück ist! Schutz für Haus und Garten: Die folgenden Anleitungen zeigen Dir, wie Du eine Drainage baust und worauf bei der Entwässerung noch zu achten ist.

Sehr gering versickerungsfähig	Wurden weniger als 1,5 Liter pro 10 Minuten nachgefüllt: Eine Drainage ist sinnvoll!
Gut versickerungsfähig	Über 1,5 Liter pro 10 Minuten nachgefüllt
Sehr gut versickerungsfähig	Bei mehr als 3 Litern pro 10 Minuten
