Der beste Montageort für den Heizkörper ist unterhalb der Fensteröffnung. Dort ist die Luftzirkulation am besten, die für eine gleichmäßige Wärmeverteilung im Raum sorgt: Die Raumluft wird am Heizkörper erwärmt und steigt nach oben, kalte Luft strömt z. B. durch Türöffnungen nach, die Luft im Raum zirkuliert.
Heizkörper montieren
Du kannst enorm Kosten einsparen, indem Du Deine Heizkörper selber montierst. Alles, was Du dafür brauchst, sind ein wenig handwerliches Geschick und unsere Anleitung. Wir erklären Dir, wie Du Deine Heizkörper montierst. Also, los geht‘s!
![Heizkörper montieren Heizkörper montieren](https://media.hornbach.de/cmsm/de/chke2-f5/9606c9b4196d6e4018bac568e51ace/heizkoerper-montieren-992x661.jpg)
Was vor der Montage zu tun ist
Bevor Du mit der Montage Deines Heizkörpers loslegen kannst, gilt es zunächst zwei wichtige Faktoren zu klären:
- Welche Heizleistung brauchst Du für den zu heizenden Raum?
- Wie groß muss der Heizkörper dafür sein?
Wie Du diese Werte ermittelst, haben wir ausführlich in unserem Ratgeber Heizkörper berechnen zusammengestellt. Einfach dort nachlesen.
Das brauchst Du bei einem Heizkörper mit 4 Anschlüssen
Das brauchst Du bei einem Heizkörper mit 6 Anschlüssen
Arbeitsschritte

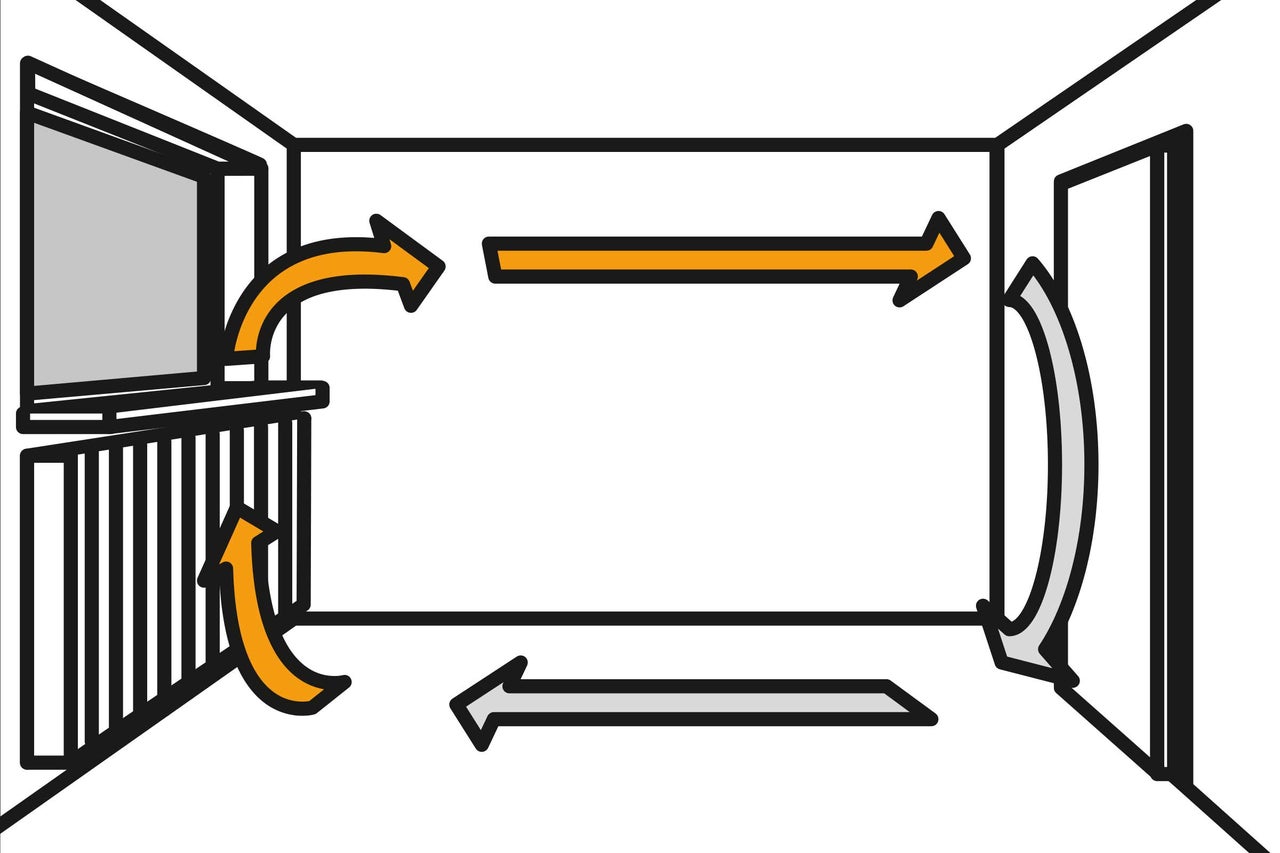

Standort für Heizkörper festlegen
![heizkoerper montieren anleitung as 01 heizkoerper montieren anleitung as 01](
https://media.hornbach.de/cmsm/de/chke2-18/efaeceb6d9ddbe6b1cd1ef32d24413/heizkoerper-montieren-anleitung-as-01-992x661.jpg
)
Befestigungskonsole montieren
Der Heizkörper wird mit einer Heizkörperkonsole befestigt. Wähle diese passend zur Bauhöhe des Heizkörpers.
![heizkoerper montieren anleitung as 02 heizkoerper montieren anleitung as 02](
https://media.hornbach.de/cmsm/de/chke2-85/52bfd6f33e9cc4ad760bdfc6b3a4c8/heizkoerper-montieren-anleitung-as-02-992x661.jpg
)

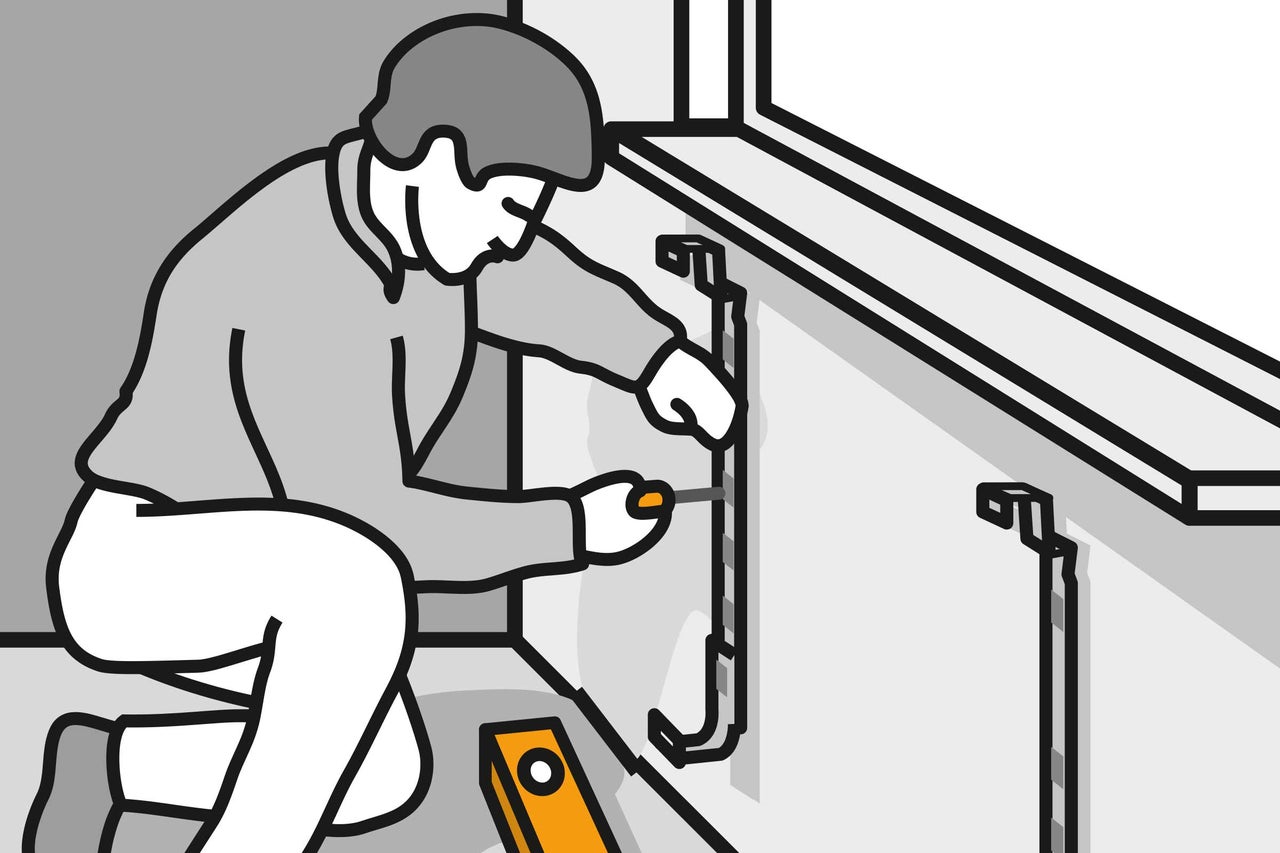

Befestigungslöcher bestimmen
Bestimme die Höhe der Befestigungslöcher für die Wandbefestigung so, dass der Heizkörper zum Boden mind. 15 cm und nach oben zu einer Fensterbank mind. 10 cm Luft hat. Konsolen andübeln.
![heizkoerper montieren anleitung as 03 heizkoerper montieren anleitung as 03](
https://media.hornbach.de/cmsm/de/chke2-ba/a5b1798140fbc7ebc9c74b93fdcaf1/heizkoerper-montieren-anleitung-as-03-992x661.jpg
)

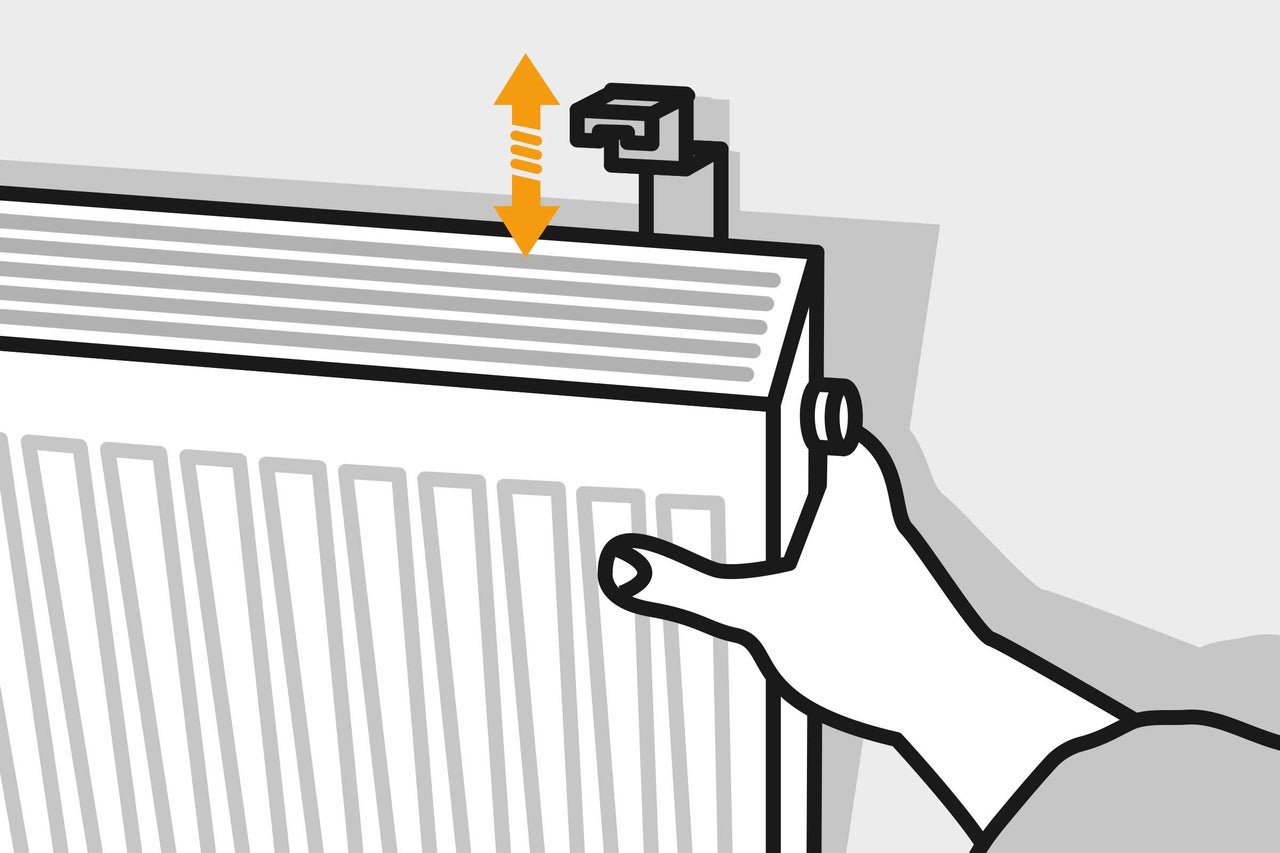

Heizkörper einhängen
Dann den Heizkörper in die unteren Greifarme einhängen und oben mit der Snapfix-Verbindung festklemmen.
![heizkoerper montieren anleitung as 04 heizkoerper montieren anleitung as 04](
https://media.hornbach.de/cmsm/de/chke2-67/b47f1cf5cdaebd941b8f97a0813492/heizkoerper-montieren-anleitung-as-04-992x661.jpg
)

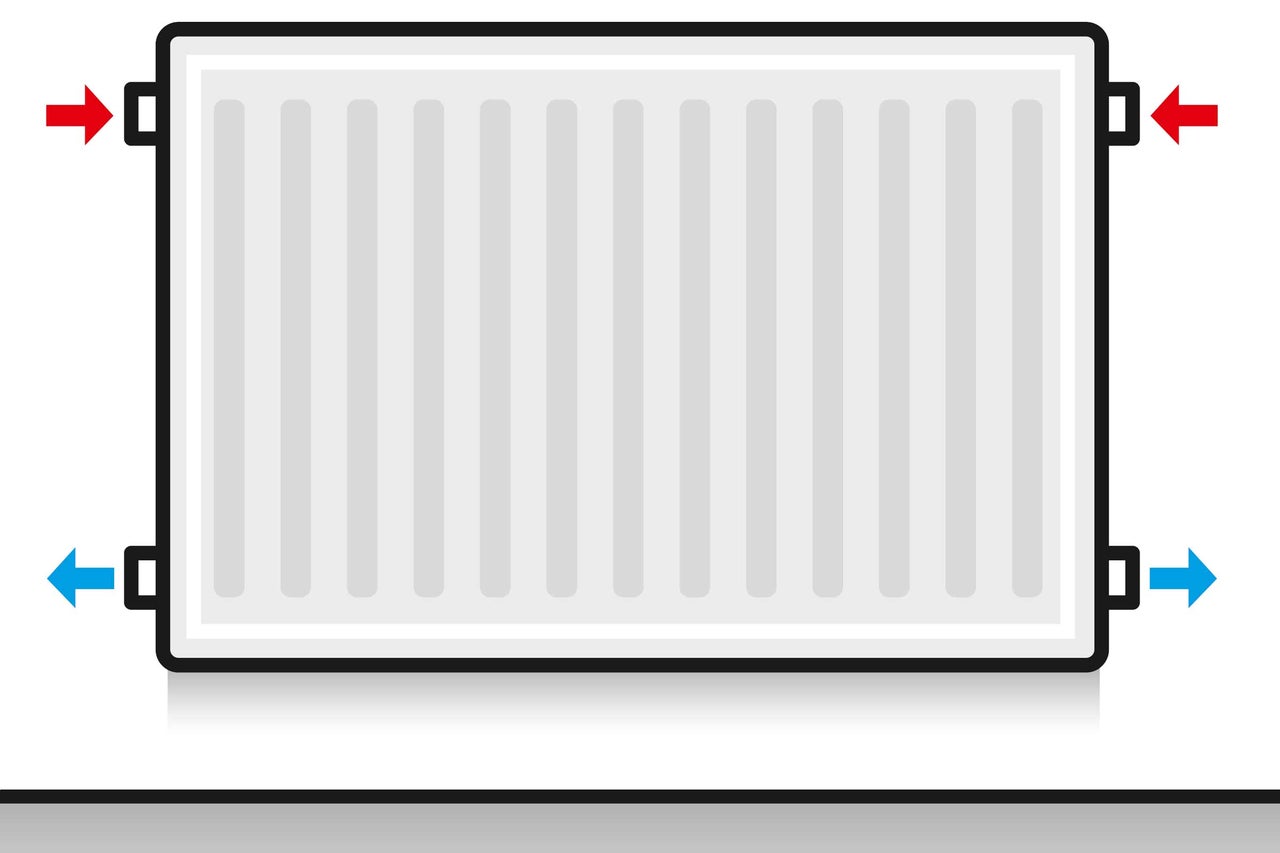

Kompaktheizkörper/Ventilheizkörper auswählen
4-fach-Kompaktheizkörper haben 2 Vor- und 2 Rücklaufanschlüsse. Die seitlichen Anschlüsse können frei gewählt werden, also z. B. Vorlauf links oben und Rücklauf rechts unten oder umgekehrt oder nur auf einer Seite. Montiere das Thermostatventil am Vorlaufanschluss.
![heizkoerper montieren anleitung as 05 heizkoerper montieren anleitung as 05](
https://media.hornbach.de/cmsm/de/chke2-7b/3cec476fb0bcad77e3d8ff128d0700/heizkoerper-montieren-anleitung-as-05-992x661.jpg
)
Ventilheizkörper auswählen
Der 6-fach-Ventilheizkörper hat an der Unterseite zusätzlich einen Vor- und einen Rücklaufanschluss. Die kannst Du bei einer Rohrführung unter dem Estrich nutzen. Der zusätzlich benötigte Thermostatventileinsatz sitzt hinter der Heizkörperverkleidung. Von außen wird noch ein Thermostatkopf montiert.
![heizkoerper montieren anleitung as 06 heizkoerper montieren anleitung as 06](
https://media.hornbach.de/cmsm/de/chke2-6b/0d318401e258c889ffc4c8f083f9f4/heizkoerper-montieren-anleitung-as-06-992x661.jpg
)
Anschlussleitungen verlegen
Nach der Montage des Heizkörpers werden die Anschlüsse für den Vor- und Rücklauf montiert. Die Anschlüsse dürfen nicht verwechselt werden! Schließe den Vor- und den Rücklauf am besten mit je einem Anschlussventil (Heizkörperverschraubung) an. Falls die Rohre aus der Wand kommen, wird ein Eck-Anschlussventil verwendet. Kommen sie dagegen aus dem Boden, z. B. für 6-fach-Ventilheizkörper, verwendest Du ein Durchgangs-Anschlussventil.
![heizkoerper montieren anleitung as 07 heizkoerper montieren anleitung as 07](
https://media.hornbach.de/cmsm/de/chke2-8b/ade481b38e1ac435eb8ae2130c48fe/heizkoerper-montieren-anleitung-as-07-992x661.jpg
)
Thermostatventil montieren
Das Thermostatventil-Unterteil (4-fach-Kompaktheizkörper) mit Hanf abdichten und in die Vorlauföffnung von Hand eindrehen. Dann mit einem passenden Gabelschlüssel eindrehen, bis der Anschluss-Stutzen für das Oberteil nach vorne zeigt. Entferne die Kunststoffabdeckung und schraube das Thermostatventil-Oberteil auf. Montiere an der gegenüberliegenden, oberen Anschluss-Öffnung einen Luftstopfen. Alle weiteren Anschlussöffnungen mit Blindstopfen verschließen.
![heizkoerper montieren anleitung as 08 heizkoerper montieren anleitung as 08](
https://media.hornbach.de/cmsm/de/chke2-60/7c07442f8684051bac2f2cd75d18cd/heizkoerper-montieren-anleitung-as-08-992x661.jpg
)
