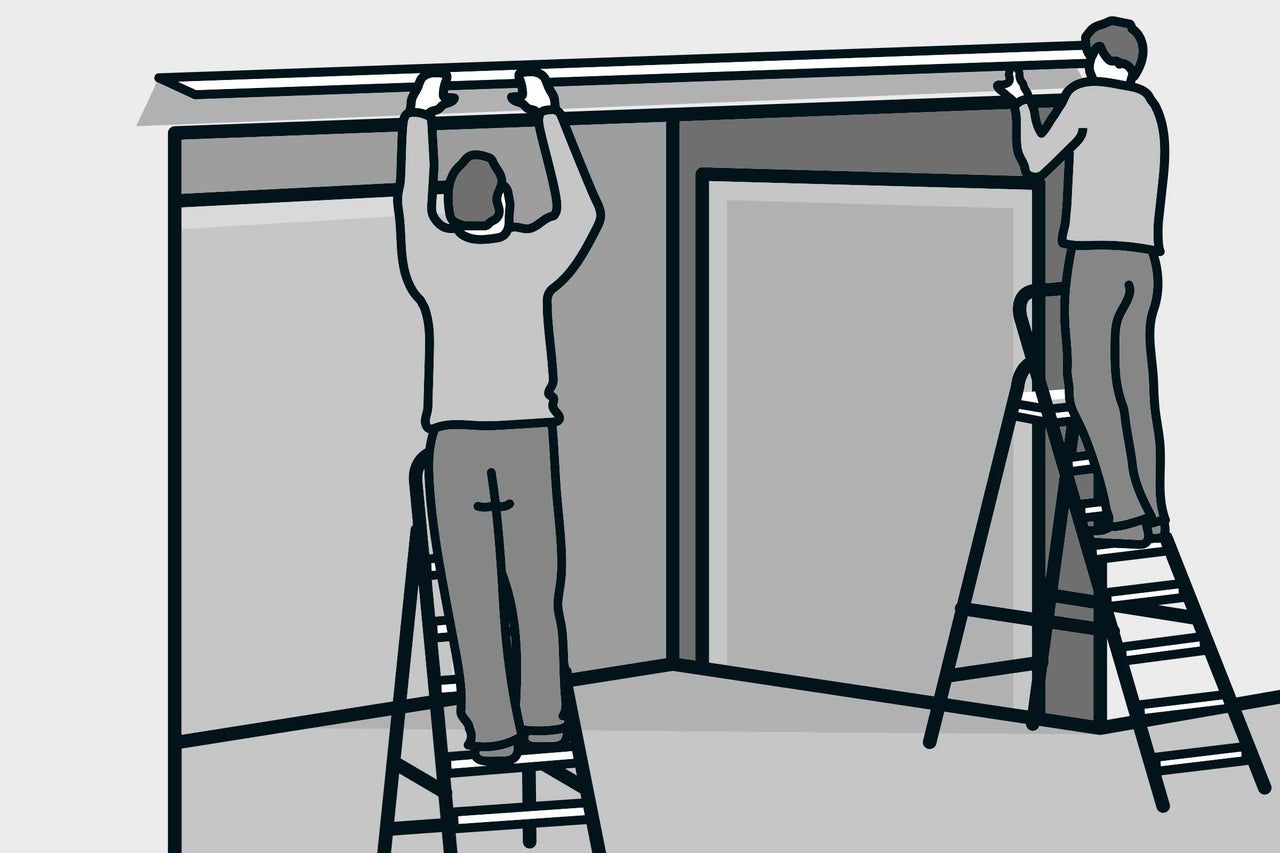

Vor der Markisenmontage muss sichergestellt sein, dass der Untergrund für die Befestigung geeignet ist, wie hier ein Betonsturz. Richte Dich bei der Montage immer nach den Angaben des Markisenherstellers. Mit der langen Richtlatte stellst Du sicher, dass der Beton eben ist; erst dann kannst Du loslegen. Infos zur Montage findest Du auch im Ratgeber "Markisen auswählen und montieren".
Markise an der Wand montieren
Mach Dir Schatten. Bau Dir ‘ne Markise. Wir zeigen Dir in unserem Video der Meisterschmiede, wie Du Deine neue Markise an der Betonwand montierst. Los geht‘s!
Das brauchst Du
Planung und Vorbereitung
Untergrund prüfen
![markise an der wand montieren anleitung as 01 markise an der wand montieren anleitung as 01](
https://media.hornbach.de/cmsm/de/chke2-4e/936bc061941205571ed886d0f44dfa/markise-an-der-wand-montieren-anleitung-as-01-992x661.jpg
)
Hinweis zur Montage am Fertighaus
Wenn Du eine Markise an Deinem Fertighaus befestigen möchtest, sind die Befestigungspunkte mit dem Fertighaushersteller abzustimmen.

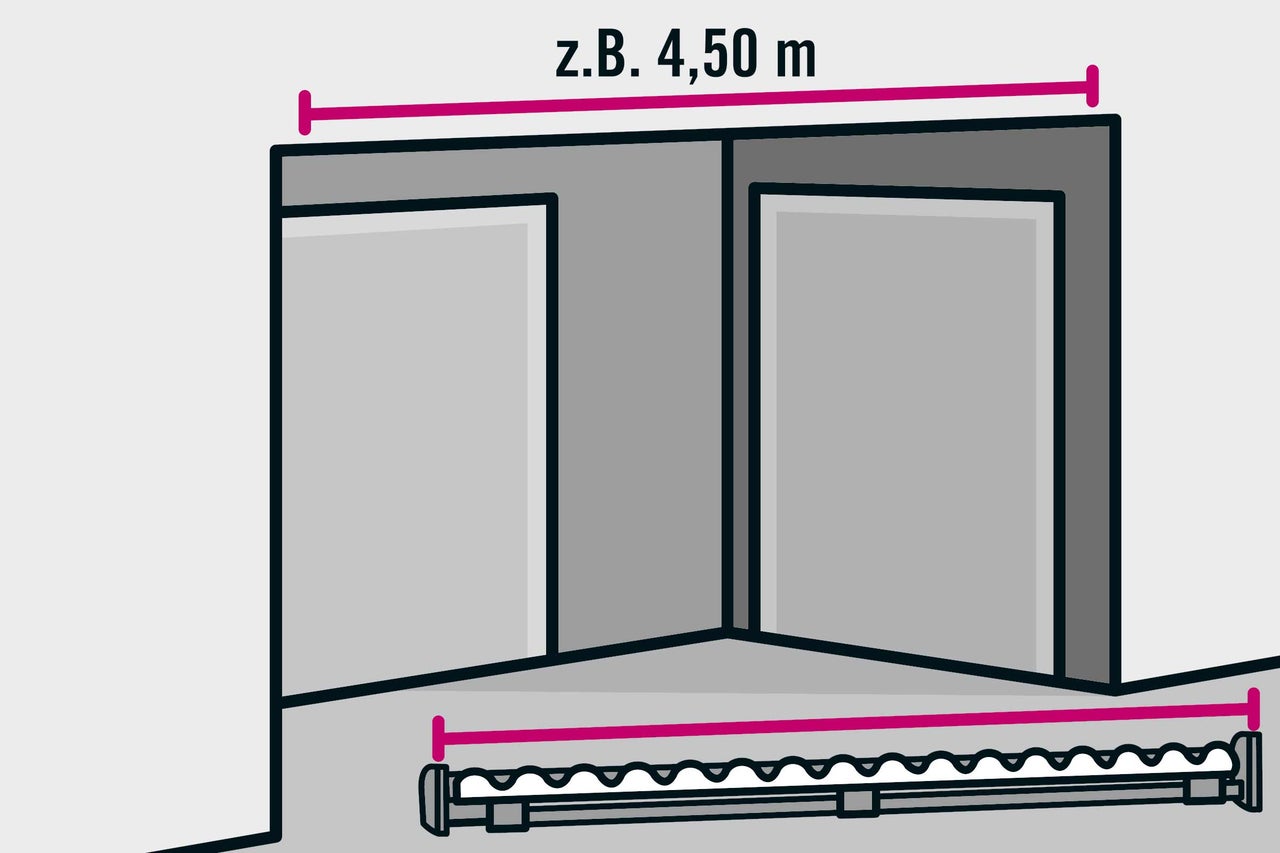

Markise ausmessen
Lege die Markise so ab, dass das lange Tragrohr zur Wand zeigt und die Rückseite nach oben. Miss dann die komplette Länge der Markise und übertrage dieses Maß an die Wand. Öffne die Verpackung mit einer Schere; auch die Verpackungsfolie nur mit einer Schere öffnen. Mit einem Cutter-Messers kannst Du leicht den Stoff beschädigen.
![markise an der wand montieren anleitung as 02 markise an der wand montieren anleitung as 02](
https://media.hornbach.de/cmsm/de/chke2-96/9164a12afac8fa2f7058a616625477/markise-an-der-wand-montieren-anleitung-as-02-992x661.jpg
)
Markisenhalterung anbringen

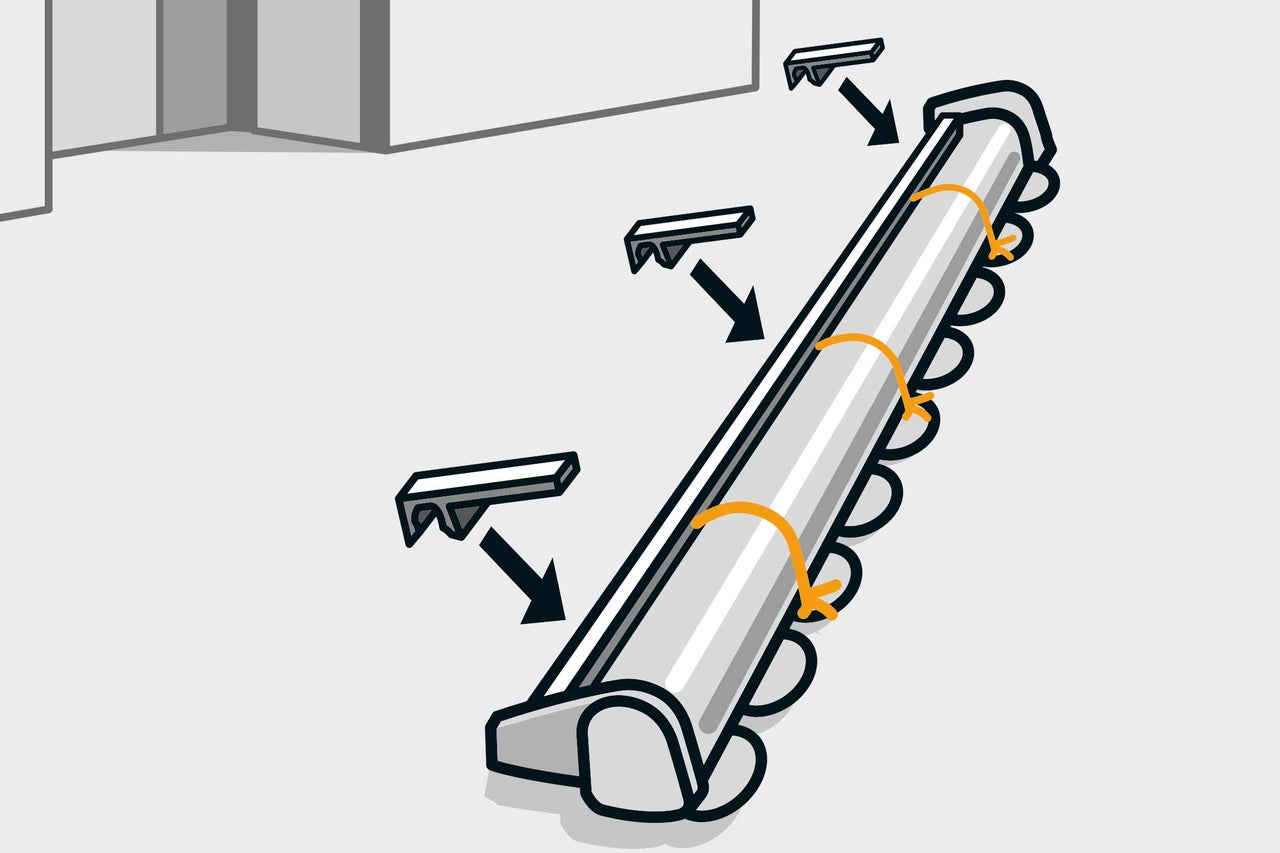

Die benötigten Konsolen sind im Lieferumfang der Markise enthalten. Stecke die Konsolen auf das Tragrohr und richte sie mittig und mit einheitlichem Abstand zum Rand aus.
![markise an der wand montieren anleitung as 03 markise an der wand montieren anleitung as 03](
https://media.hornbach.de/cmsm/de/chke2-33/9d79c1cc91dcda354374828bd49827/markise-an-der-wand-montieren-anleitung-as-03-992x661.jpg
)
Montagelöcher übertragen
Übertrage die Position der Montagelöcher in den Konsolen auf eine Maurerschnur oder eine lange Richtlatte – diese muss mindestens die Länge der Markise haben. Danach kannst Du die Konsolen wieder abnehmen.
![markise an der wand montieren anleitung as 04 markise an der wand montieren anleitung as 04](
https://media.hornbach.de/cmsm/de/chke2-63/3efdf73de5d428042b6ddf0405d5ca/markise-an-der-wand-montieren-anleitung-as-04-992x661.jpg
)

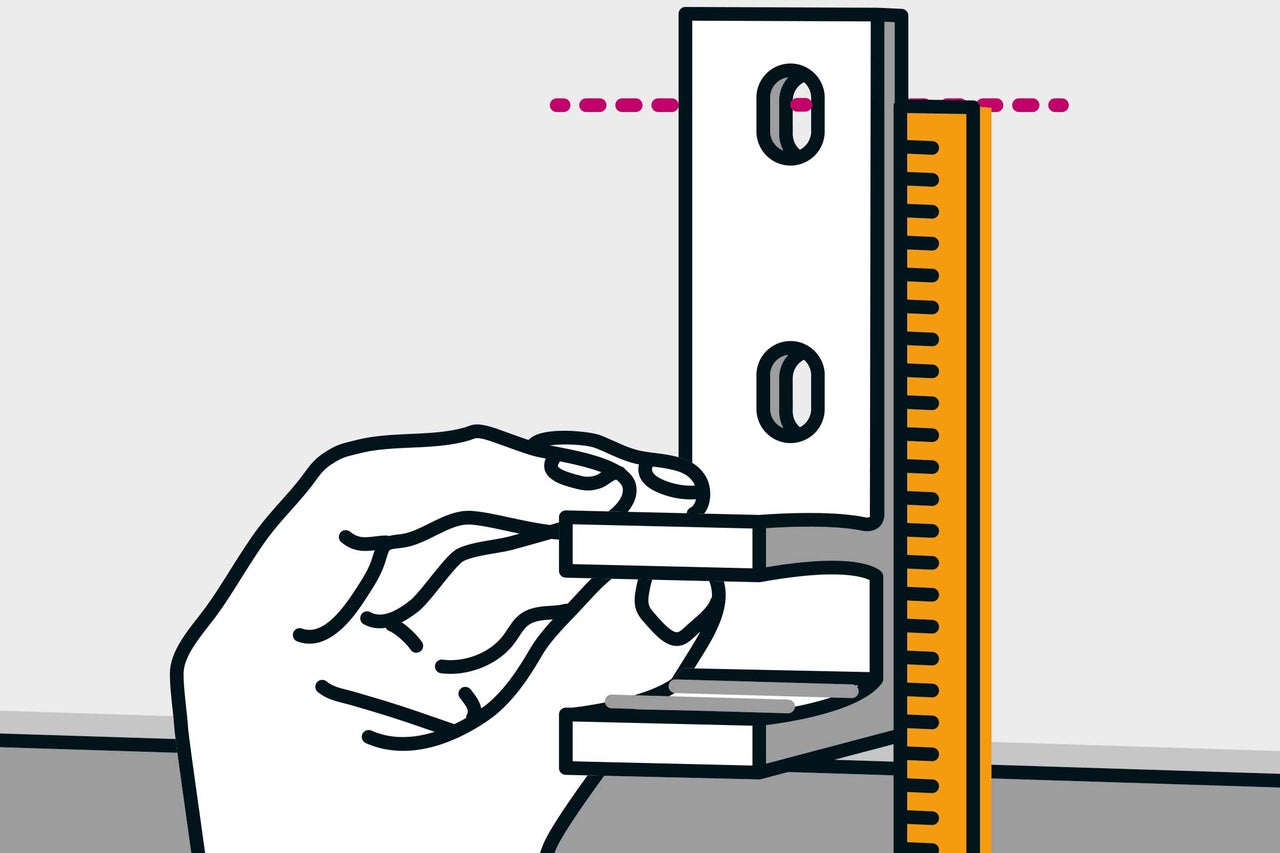

Bohrlöcher ausrichten
Lege nun die Höhe der Bohrlöcher fest: Halte dazu eine Konsole an die Wand, zum Beispiel unten bündig mit dem Betonsturz. Zeichne die Höhe des oberen Bohrlochs an.
![markise an der wand montieren anleitung as 05 markise an der wand montieren anleitung as 05](
https://media.hornbach.de/cmsm/de/chke2-c4/44906aa3805efd82bc886200b5ee13/markise-an-der-wand-montieren-anleitung-as-05-992x661.jpg
)

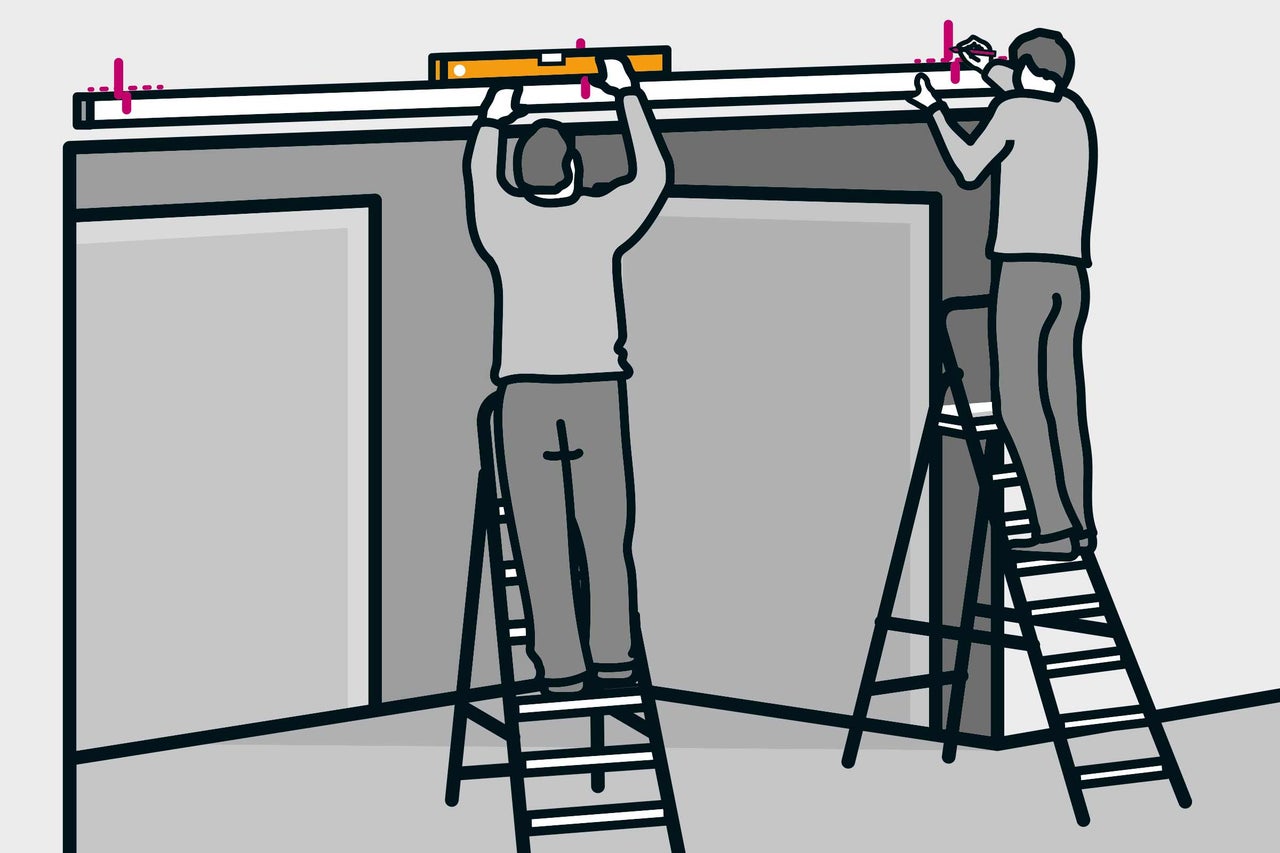

Lege die Richtlatte an dieser Markierung an, richte sie passend an der Wand aus und bringe sie in die Waage. Markiere nun die Position der oberen Bohrlöcher.
![markise an der wand montieren anleitung as 06 markise an der wand montieren anleitung as 06](
https://media.hornbach.de/cmsm/de/chke2-b4/8e1147da9b2d937ecdebac96ce7711/markise-an-der-wand-montieren-anleitung-as-06-992x661.jpg
)

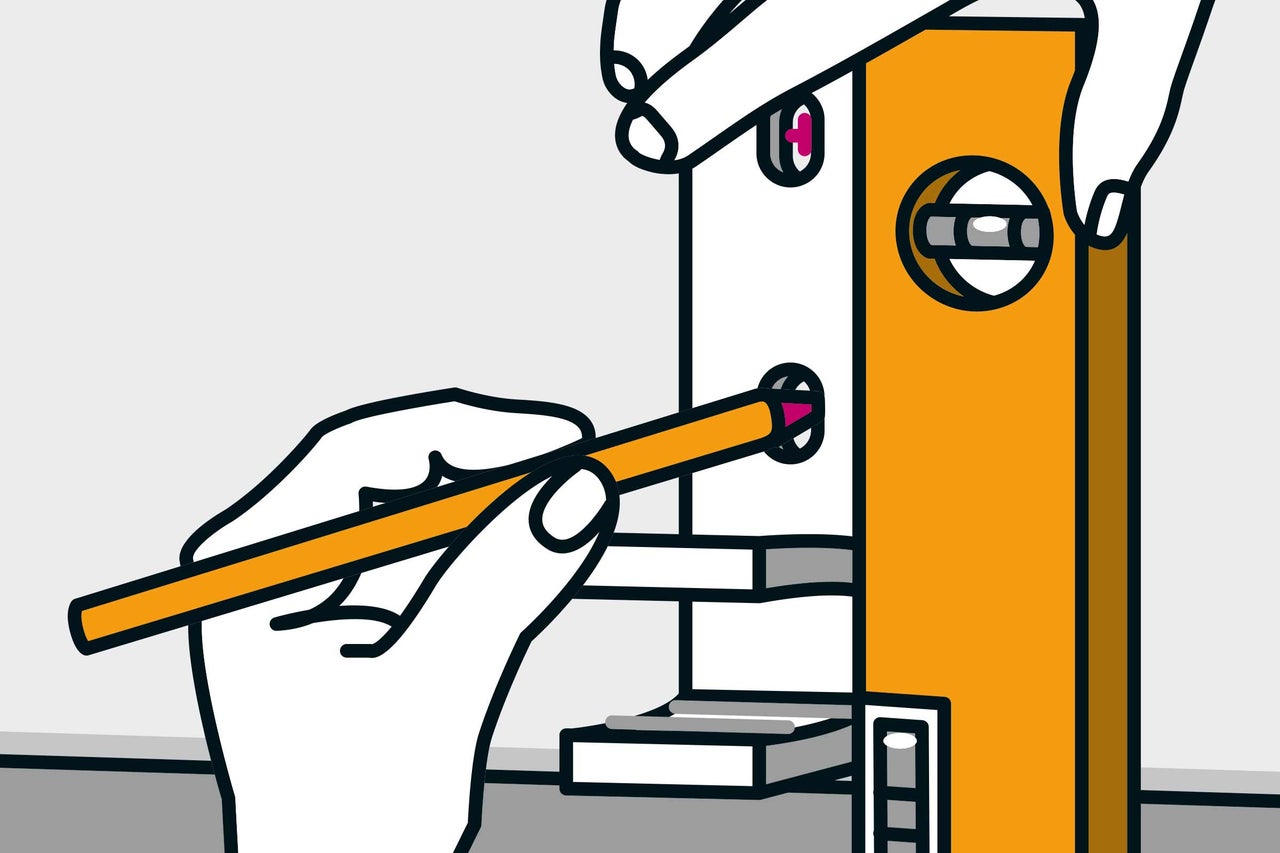

Für das Markieren der unteren Bohrlöcher nimmst Du eine Konsole als Schablone, richtest sie mit der Wasserwaage aus und überträgst die Position der Bohrlöcher auf die Wand.
![markise an der wand montieren anleitung as 07 markise an der wand montieren anleitung as 07](
https://media.hornbach.de/cmsm/de/chke2-7e/1ab9082656a9c4f0e1f67a80a1ad62/markise-an-der-wand-montieren-anleitung-as-07-992x661.jpg
)
Mutter auf Schwerlastanker montieren
Montiere auf dem Schwerlastanker die Mutter mit Unterlegscheibe. Stelle den Abstand von vorne so ein, dass er zur Konsole passt; berücksichtige dabei die Materialdicke der Konsole zuzüglich Unterlegscheibe und Mutter. Hier sind es z. B. 28 mm. Der Abstand zum anderen Ende des Gewindes plus etwas Zugabe ist das Maß für die Bohrtiefe. Halte dieses Maß ein, weil überstehende Gewinde den Stoff der Markise beschädigen können. Falls das Gewinde nach der Montage dennoch übersteht, muss es nachträglich gekürzt werden.
![markise an der wand montieren anleitung as 08 markise an der wand montieren anleitung as 08](
https://media.hornbach.de/cmsm/de/chke2-c8/b5cce13aa254f371d7e13acafb7097/markise-an-der-wand-montieren-anleitung-as-08-992x661.jpg
)
Bohrlöcher bohren

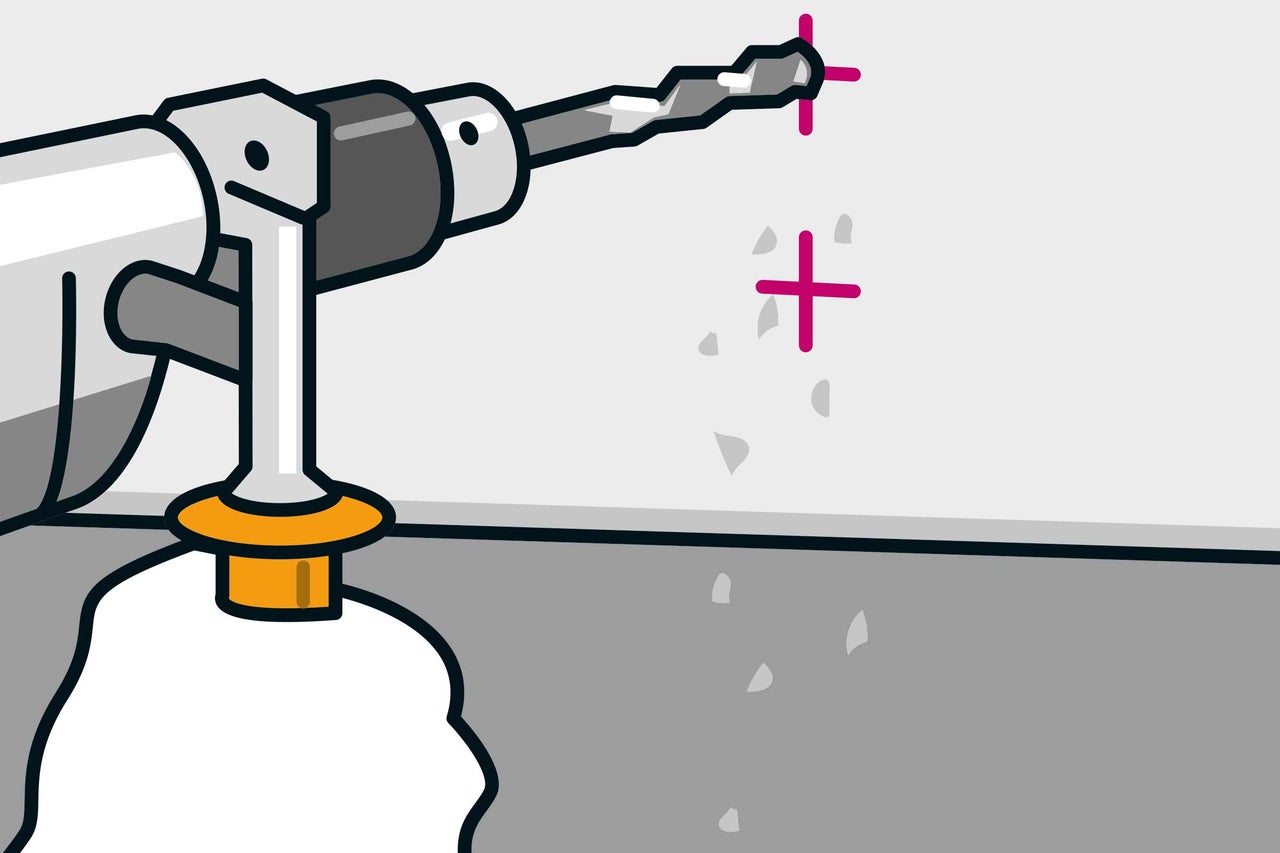

Jetzt werden die Bohrlöcher gebohrt: Wenn Du z. B. bei der Montage 12-mm-Schwerlastanker verwendest, benötigst Du einen 12-mm-Steinbohrer. Die Bohrlochtiefe entspricht der eben gemessenen restlichen Gewindelänge des Schwerlastankers. Bohre etwas tiefer, als der Schwerlastanker in das Loch eingeschlagen wird. Markiere dazu die erforderliche Tiefe auf dem Bohrer oder nutze einen Anschlag an der Bohrmaschine. Reinige die Bohrlöcher vom Bohrstaub, z. B. durch Ausbürsten, Ausblasen oder Aussaugen.
![markise an der wand montieren anleitung as 09 markise an der wand montieren anleitung as 09](
https://media.hornbach.de/cmsm/de/chke2-dc/6afa4d01c46c71b298c47a07d76bd8/markise-an-der-wand-montieren-anleitung-as-09-992x661.jpg
)
Schwerlastanker fixieren

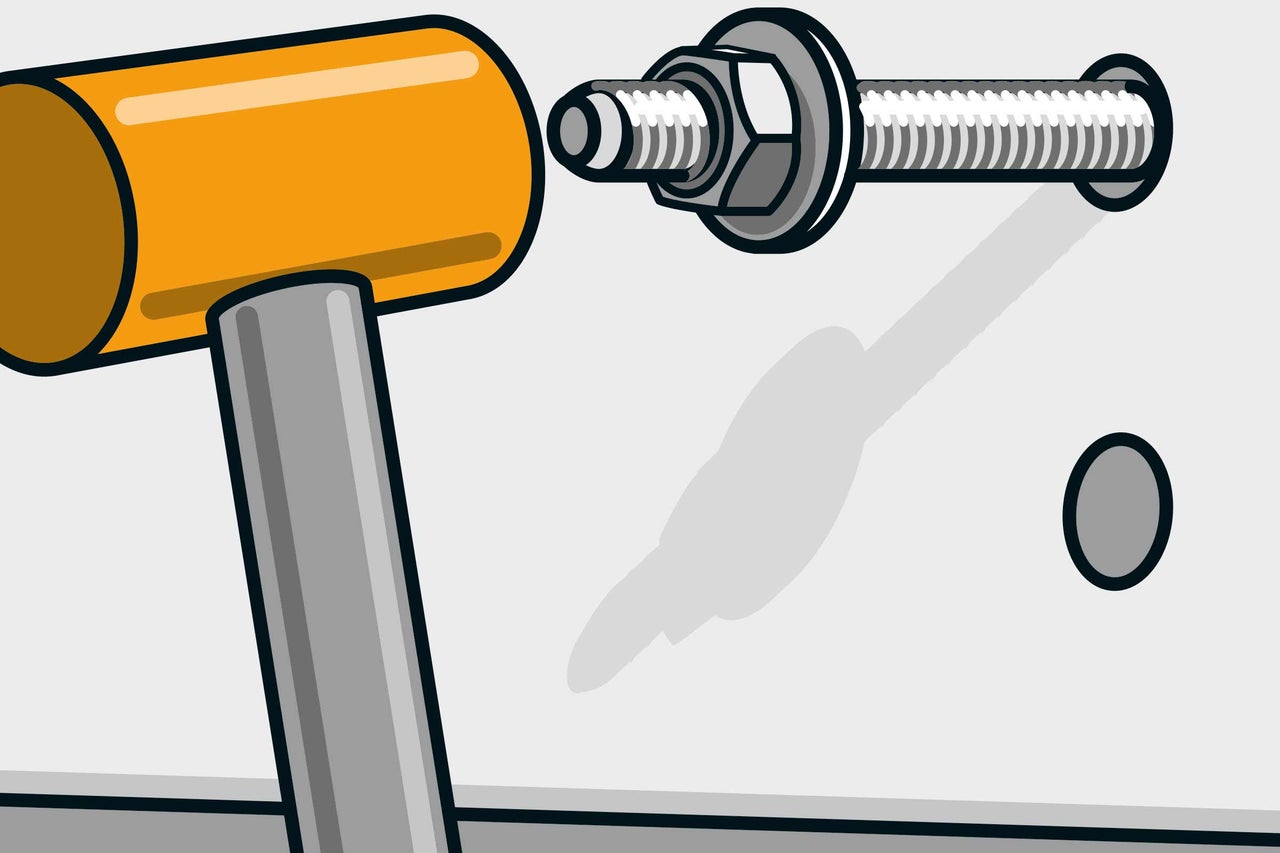

Schlage die Schwerlastanker mit einem Plastikhammer bis zum eingestellten Anschlag in die Bohrlöcher. Verwende keinen Metallhammer, der könnte das Gewinde beschädigen. Drehe danach die Muttern mit Unterlegscheiben wieder ab.
![markise an der wand montieren anleitung as 10 markise an der wand montieren anleitung as 10](
https://media.hornbach.de/cmsm/de/chke2-02/ac17f4eb35dea30b37c05878f2a931/markise-an-der-wand-montieren-anleitung-as-10-992x661.jpg
)

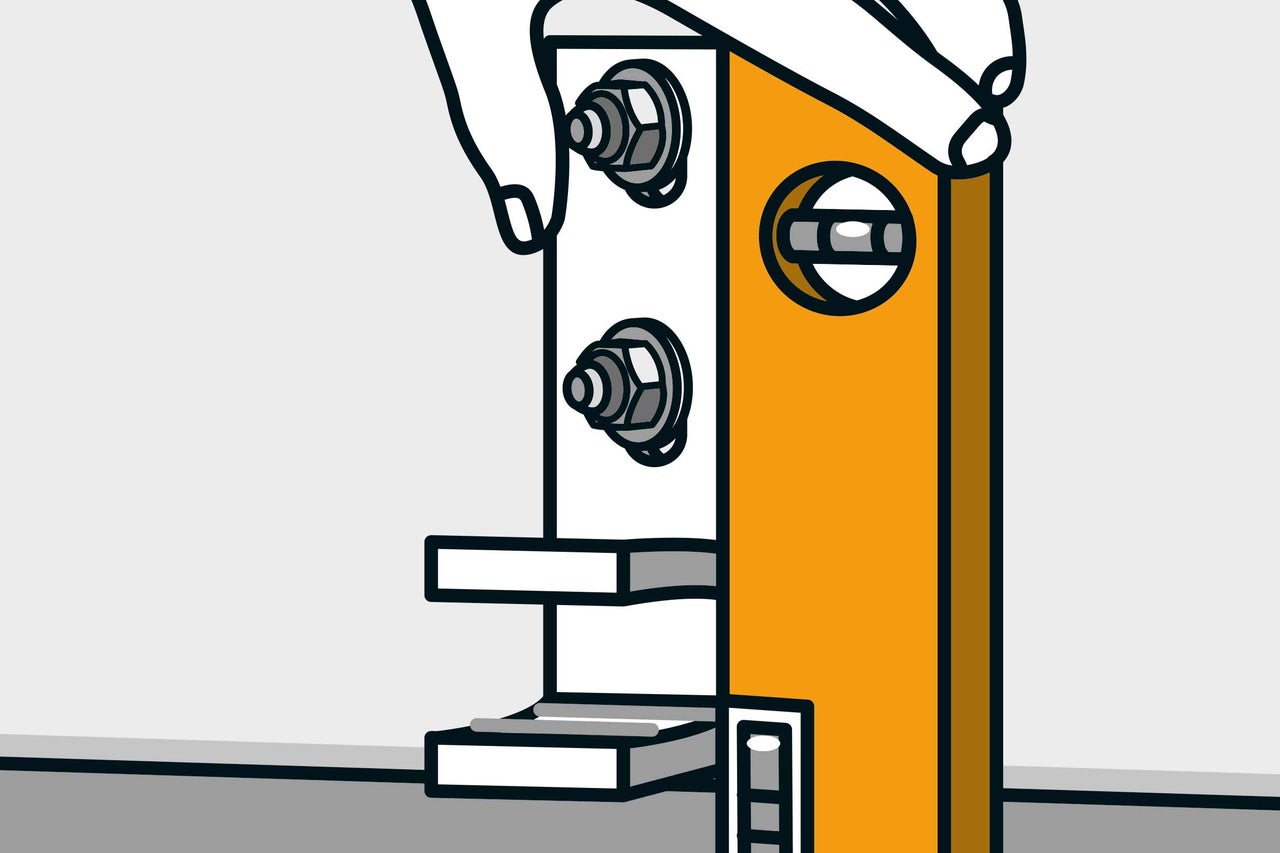

Konsole verschrauben
Stecke die Konsolen auf die Gewindebolzen und verschraube sie mit Unterlegscheiben und Muttern. Drehe die Muttern zuerst nur leicht an und richte die Konsolen mit der Wasserwaage aus.
![markise an der wand montieren anleitung as 11 markise an der wand montieren anleitung as 11](
https://media.hornbach.de/cmsm/de/chke2-07/414b01ef3dd8a2b6c63a016e5e355e/markise-an-der-wand-montieren-anleitung-as-11-992x661.jpg
)

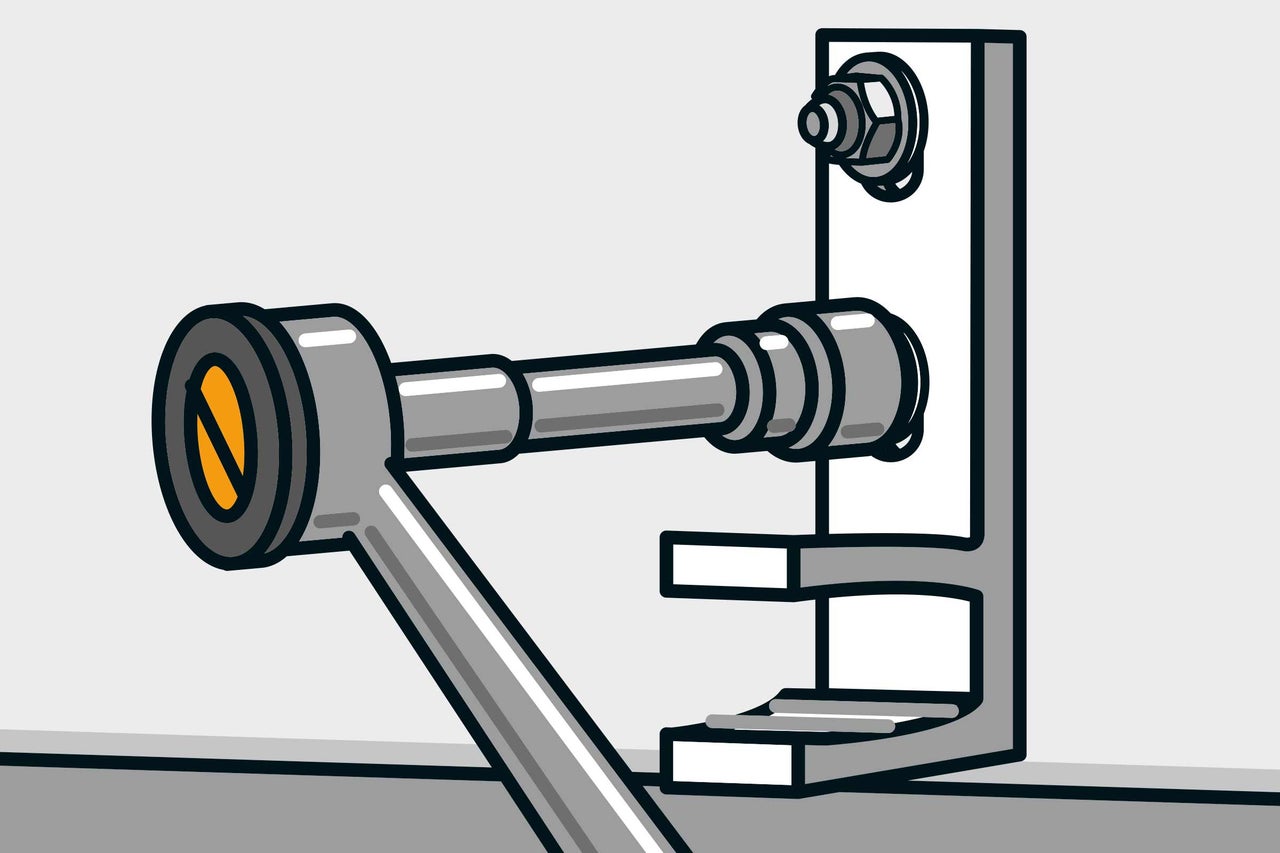

Jetzt werden die Muttern endgültig angezogen: Wie fest Du sie anziehen musst, steht in der Anleitung der Markise.
![markise an der wand montieren anleitung as 12 markise an der wand montieren anleitung as 12](
https://media.hornbach.de/cmsm/de/chke2-00/cc5853688c02b84a13dd48ff4d9c5e/markise-an-der-wand-montieren-anleitung-as-12-992x661.jpg
)

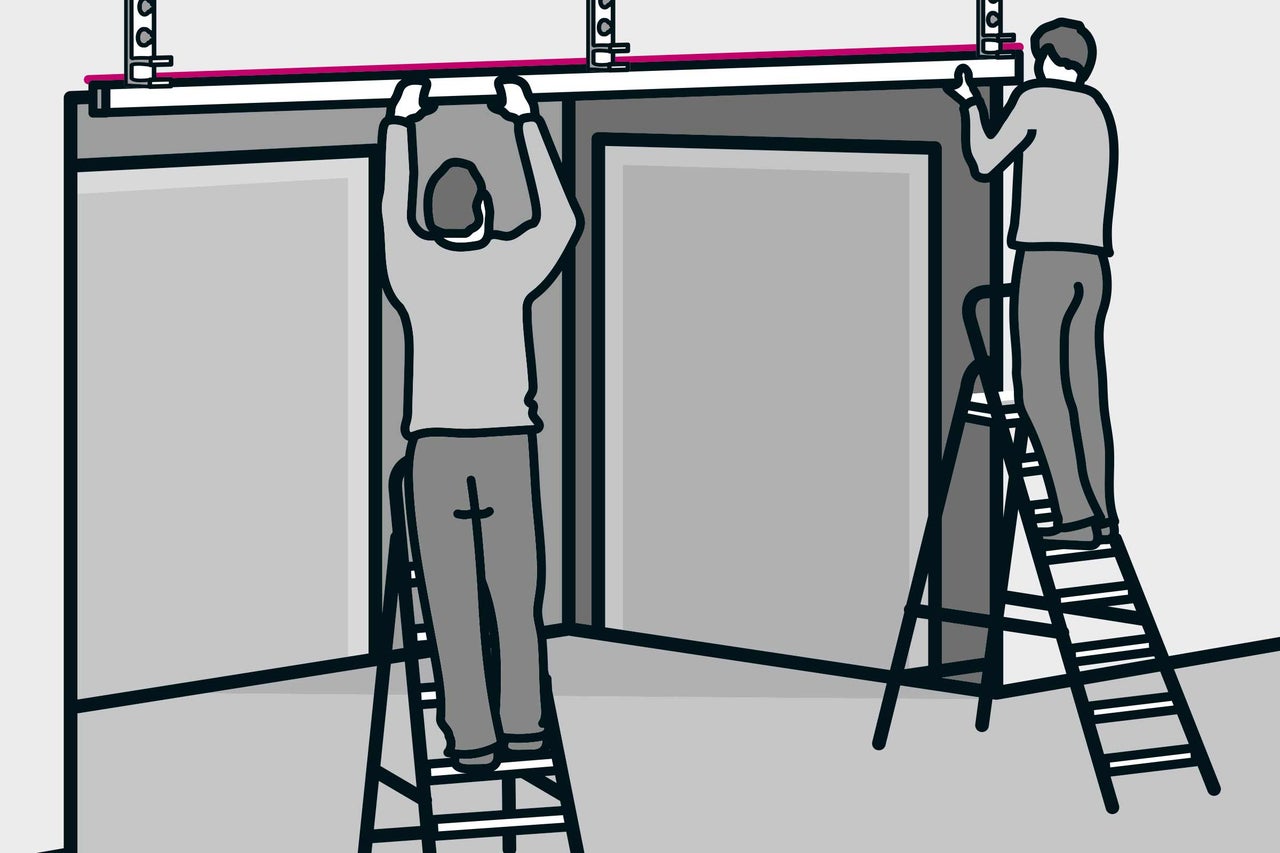

Ausrichtung der Konsolen prüfen
Lege noch einmal die Richtlatte an die Konsolen an und prüfe, ob sie in einer Flucht und waagerecht ausgerichtet sind. Bei Bedarf musst Du einzelne Konsolen noch einmal lockern und die Höhe korrigieren. Durch die Langlöcher lassen sich die Konsolen in der Höhe verschieben. Prüfe abschließend, ob alle Schrauben nach Herstellervorgabe angezogen sind.
![markise an der wand montieren anleitung as 13 markise an der wand montieren anleitung as 13](
https://media.hornbach.de/cmsm/de/chke2-95/2927907bf356efed6244b1b23f8a38/markise-an-der-wand-montieren-anleitung-as-13-992x661.jpg
)
Arbeitsschritte
Markise befestigen

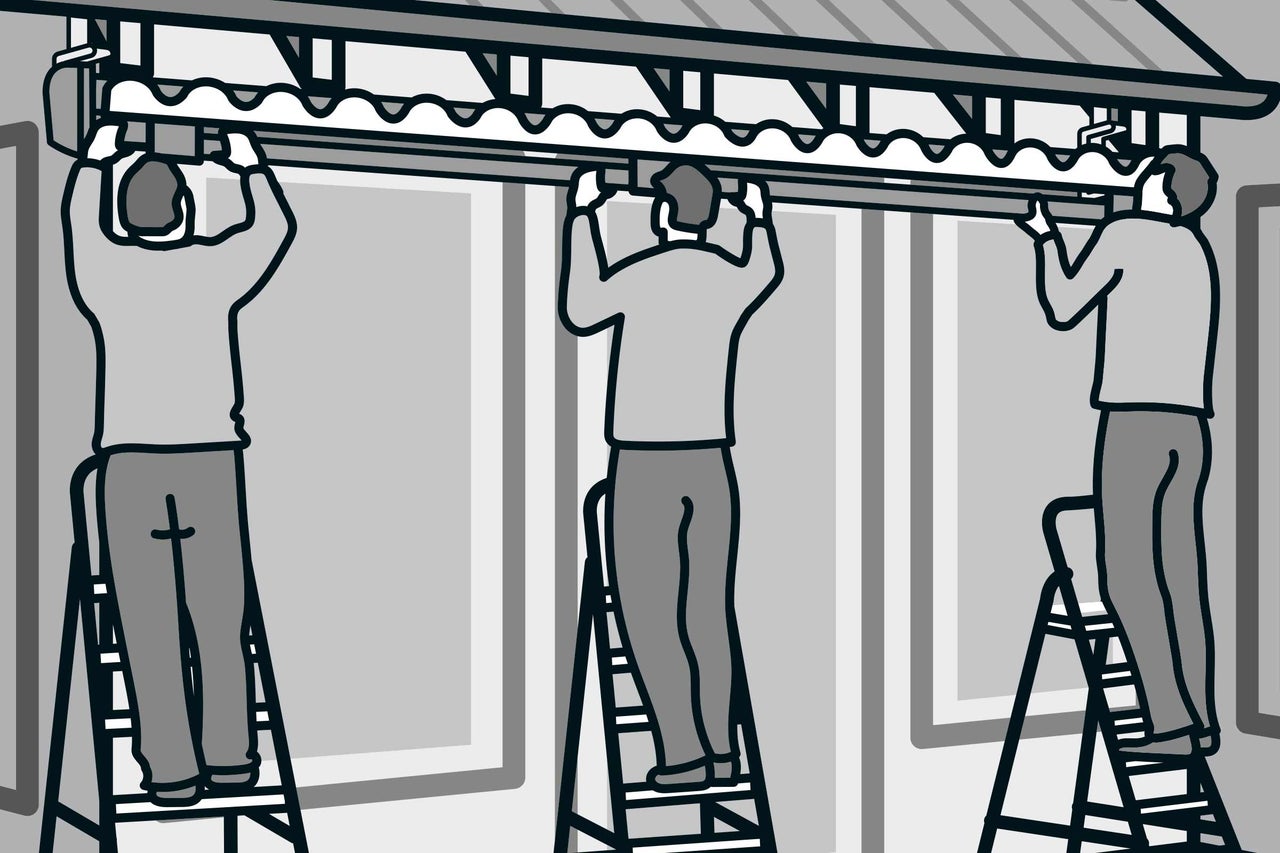

Jetzt wird die Markise auf die Konsolen gesteckt: Dazu brauchst Du je nach Markisengröße einen oder mehrere Helfer. Beachte, dass Markisen mit Motor auf einer Seite schwerer sind. Die Leitern müssen rutschfest und eben stehen und ein sicheres Arbeiten ermöglichen.
![markise am dachsparren montieren anleitung as 10 markise am dachsparren montieren anleitung as 10](
https://media.hornbach.de/cmsm/de/chke2-16/c8eb104fcb6ae308f83687e161209c/markise-am-dachsparren-montieren-anleitung-as-10-992x661.jpg
)
Markise mit Tragrohr ausrichten

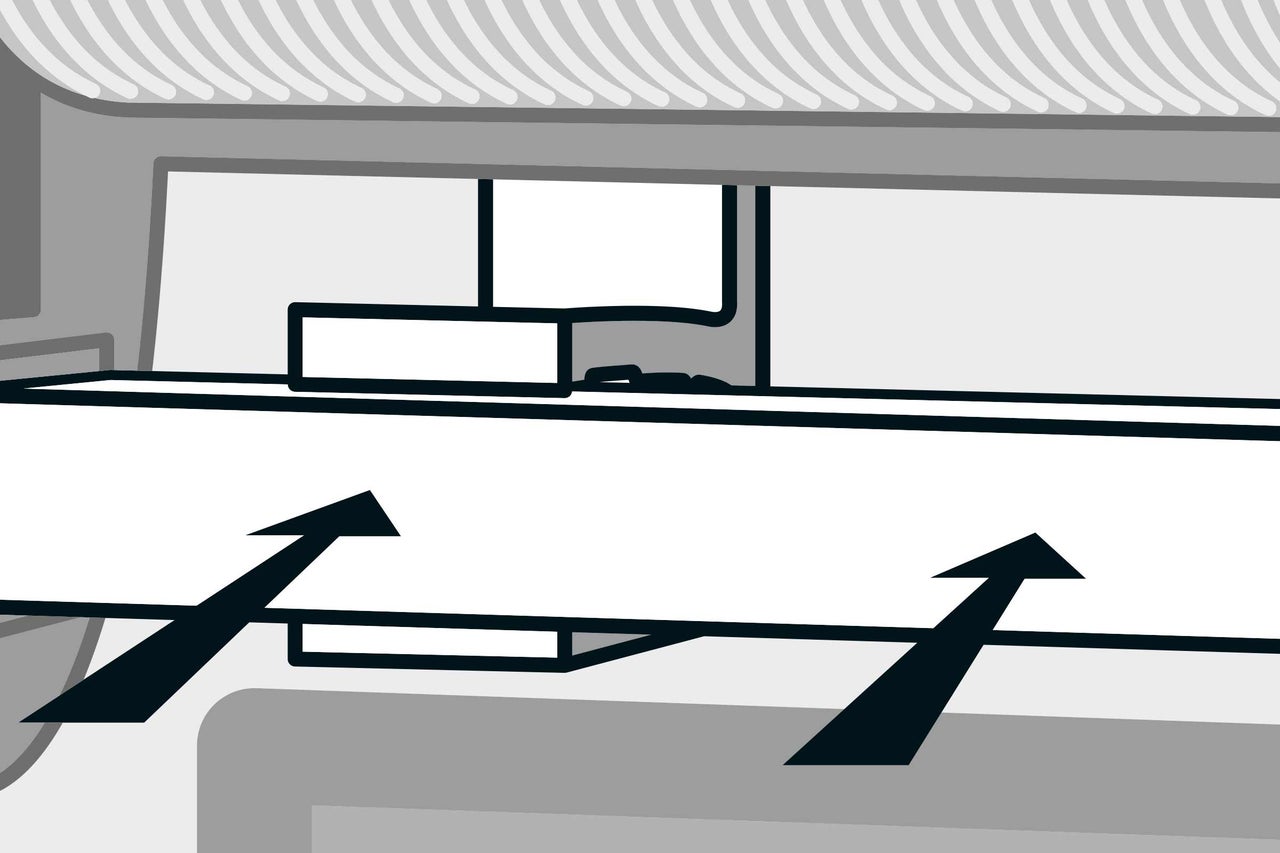

Stecke die Markise mit dem Tragrohr in die Halterungen und richte sie mittig aus.
![markise am dachsparren montieren anleitung as 11 markise am dachsparren montieren anleitung as 11](
https://media.hornbach.de/cmsm/de/chke2-e7/06aad6b1c1a6b3231098d58532fa4d/markise-am-dachsparren-montieren-anleitung-as-11-992x661.jpg
)
Sicherungsplatte einschieben

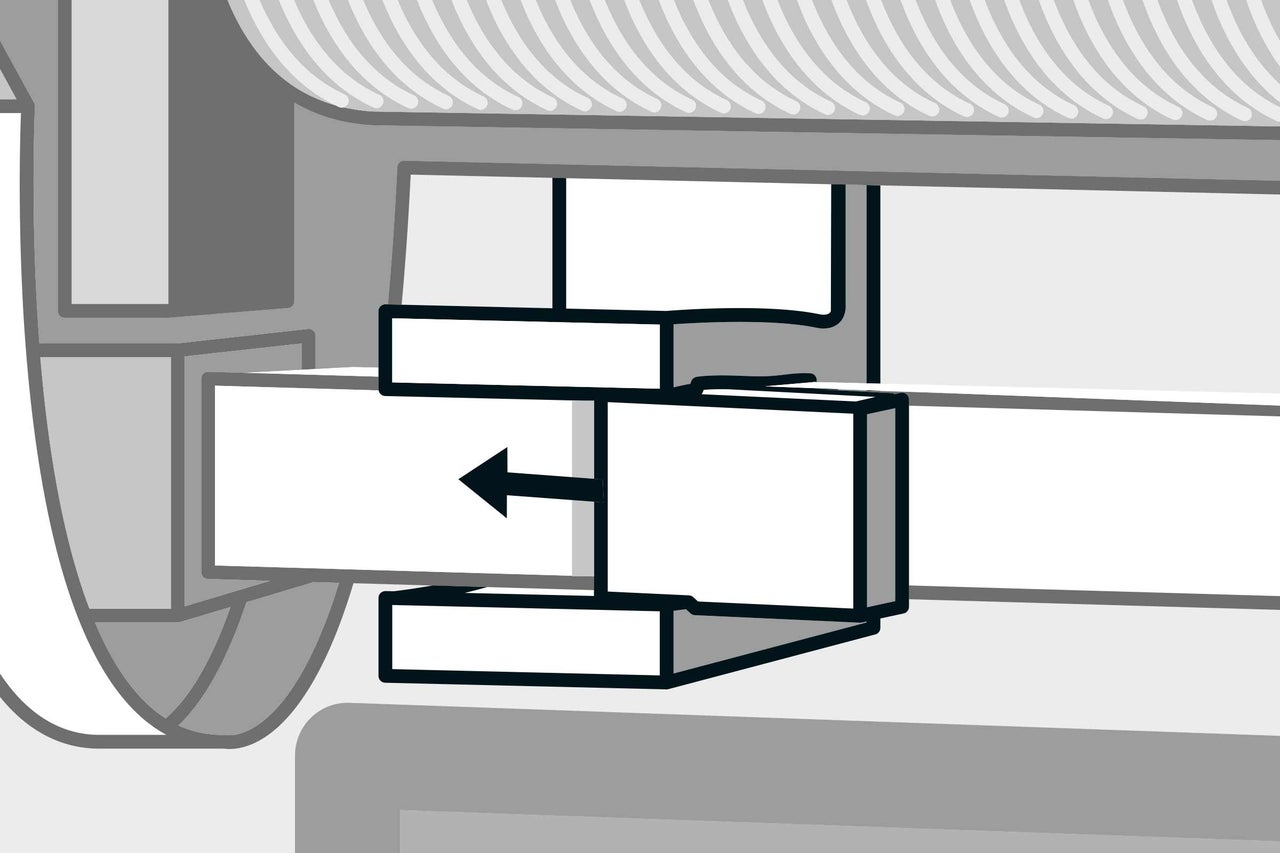

Vor dem Tragrohr wird in jede Konsole eine Sicherungsplatte eingeschoben...
![markise am dachsparren montieren anleitung as 12 markise am dachsparren montieren anleitung as 12](
https://media.hornbach.de/cmsm/de/chke2-dd/e18a3739d72c96317e9e8f84c92661/markise-am-dachsparren-montieren-anleitung-as-12-992x661.jpg
)

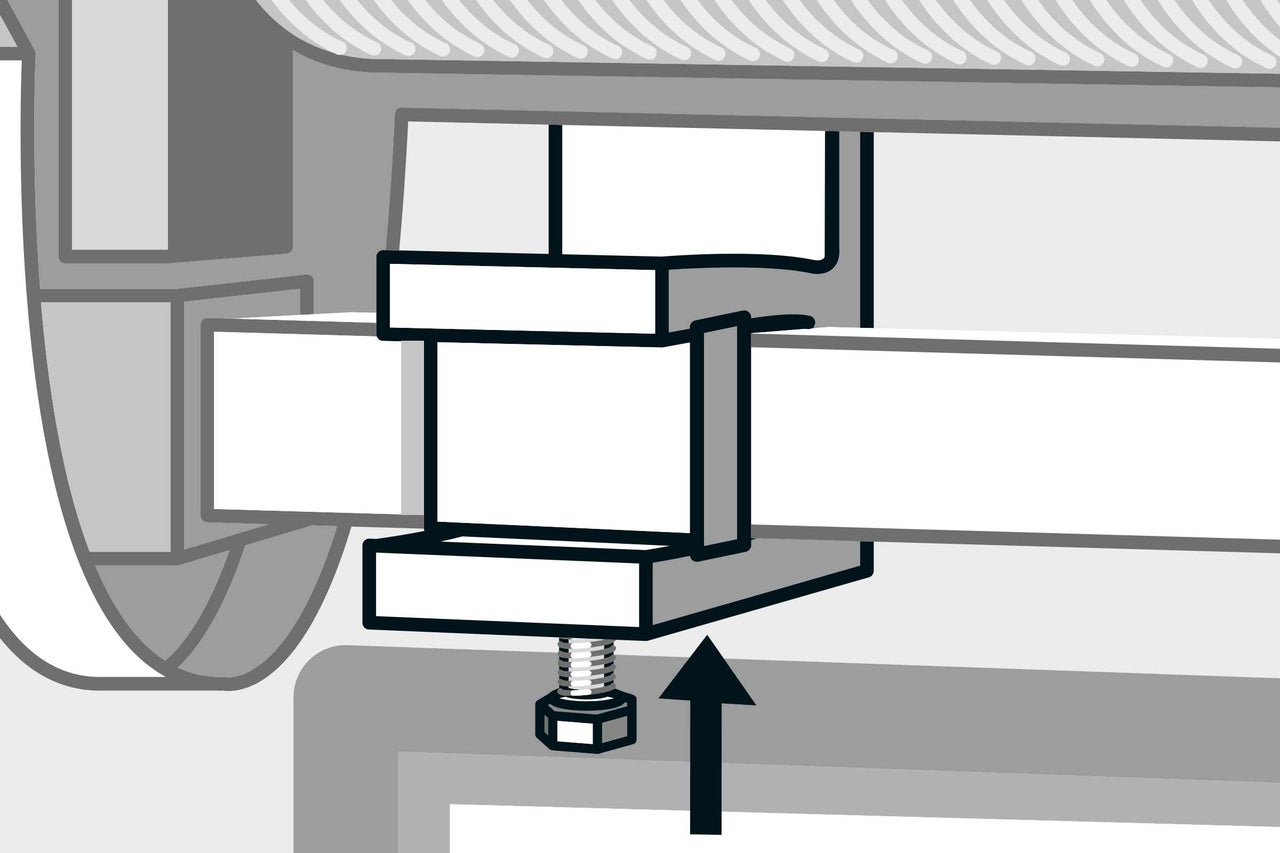

Sicherungsplatte fixieren
... und mit einer Schraube mit Mutter gegen Herausrutschen gesichert.
![markise am dachsparren montieren anleitung as 13 markise am dachsparren montieren anleitung as 13](
https://media.hornbach.de/cmsm/de/chke2-2a/ce2f9711bccdfe095d40eee725c95c/markise-am-dachsparren-montieren-anleitung-as-13-992x661.jpg
)
Markise einstellen

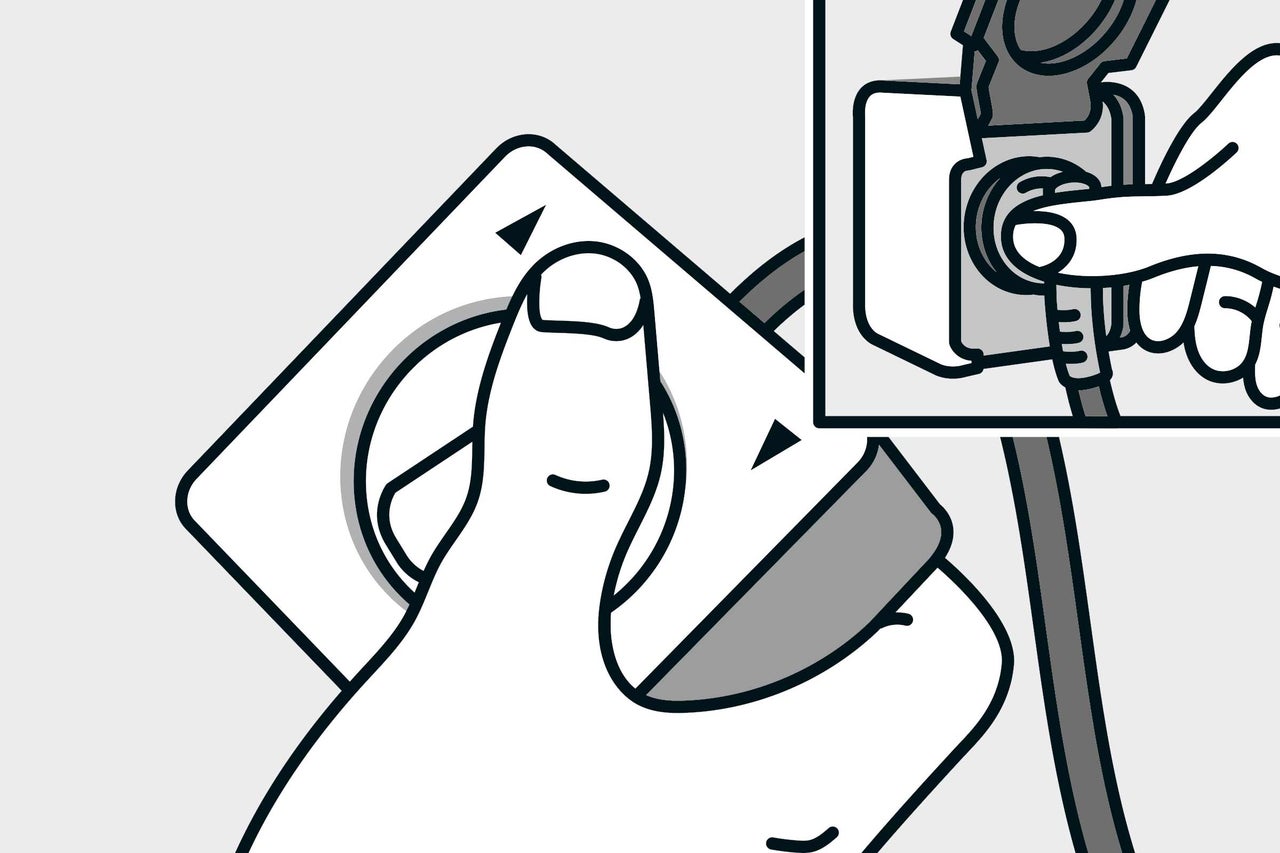

Um die Markise einzustellen, muss sie ausgefahren werden. Eine elektrische Markise musst Du dazu mit dem Stromnetz verbinden; dazu kannst Du eine Steckdose nutzen. Den endgültigen festen Anschluss muss ein geprüfter Elektriker vornehmen.
![markise am dachsparren montieren anleitung as 15 markise am dachsparren montieren anleitung as 15](
https://media.hornbach.de/cmsm/de/chke2-a3/17c97e17ecd17a8cf82fba50c3f432/markise-am-dachsparren-montieren-anleitung-as-15-992x661.jpg
)
Gelenkarme entlasten

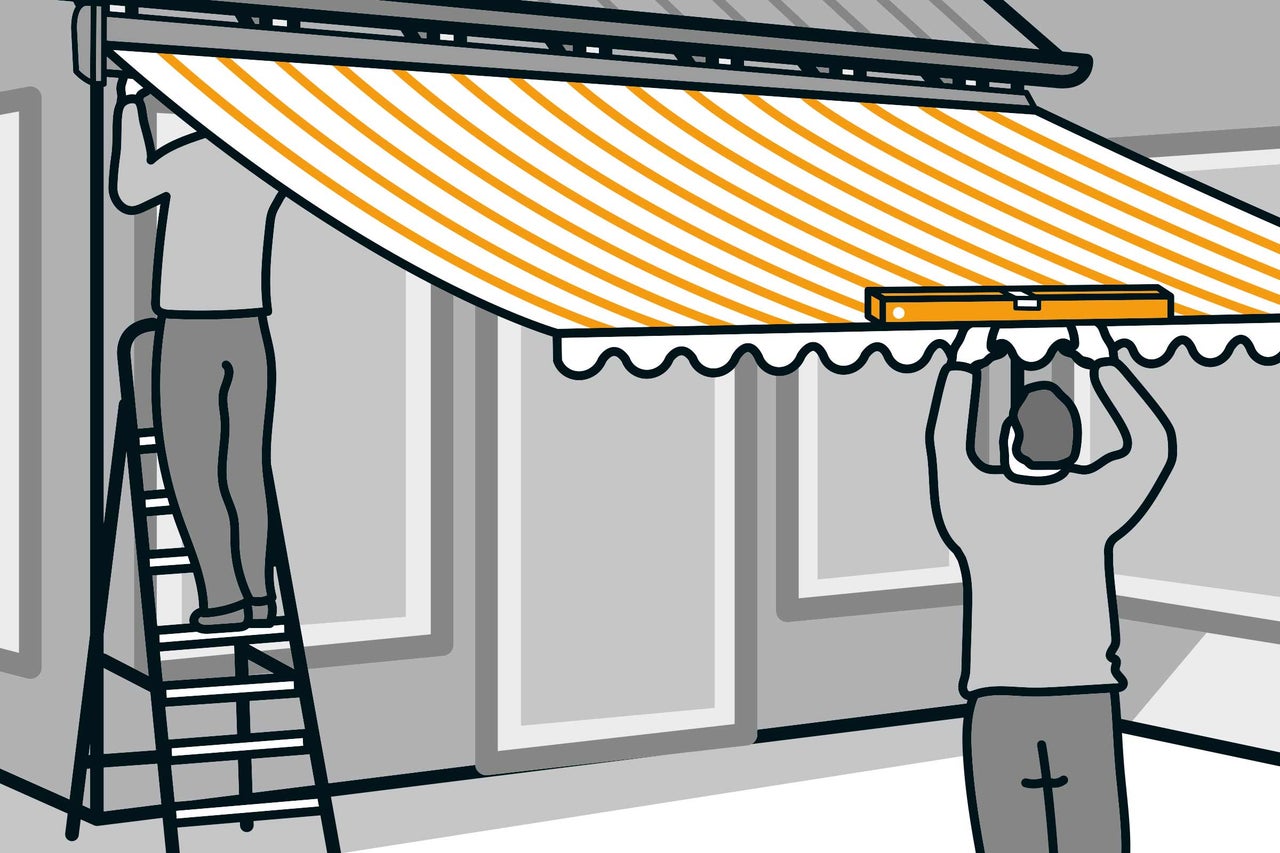

Ein Helfer hebt die ausgefahrene Markise vorne an, um die Gelenkarme beim Einstellen zu entlasten. Mit einer Wasserwaage kann die Einstellung geprüft werden.
![markise am dachsparren montieren anleitung as 16 markise am dachsparren montieren anleitung as 16](
https://media.hornbach.de/cmsm/de/chke2-d0/49f8b86a3937f67d223e3313f19133/markise-am-dachsparren-montieren-anleitung-as-16-992x661.jpg
)

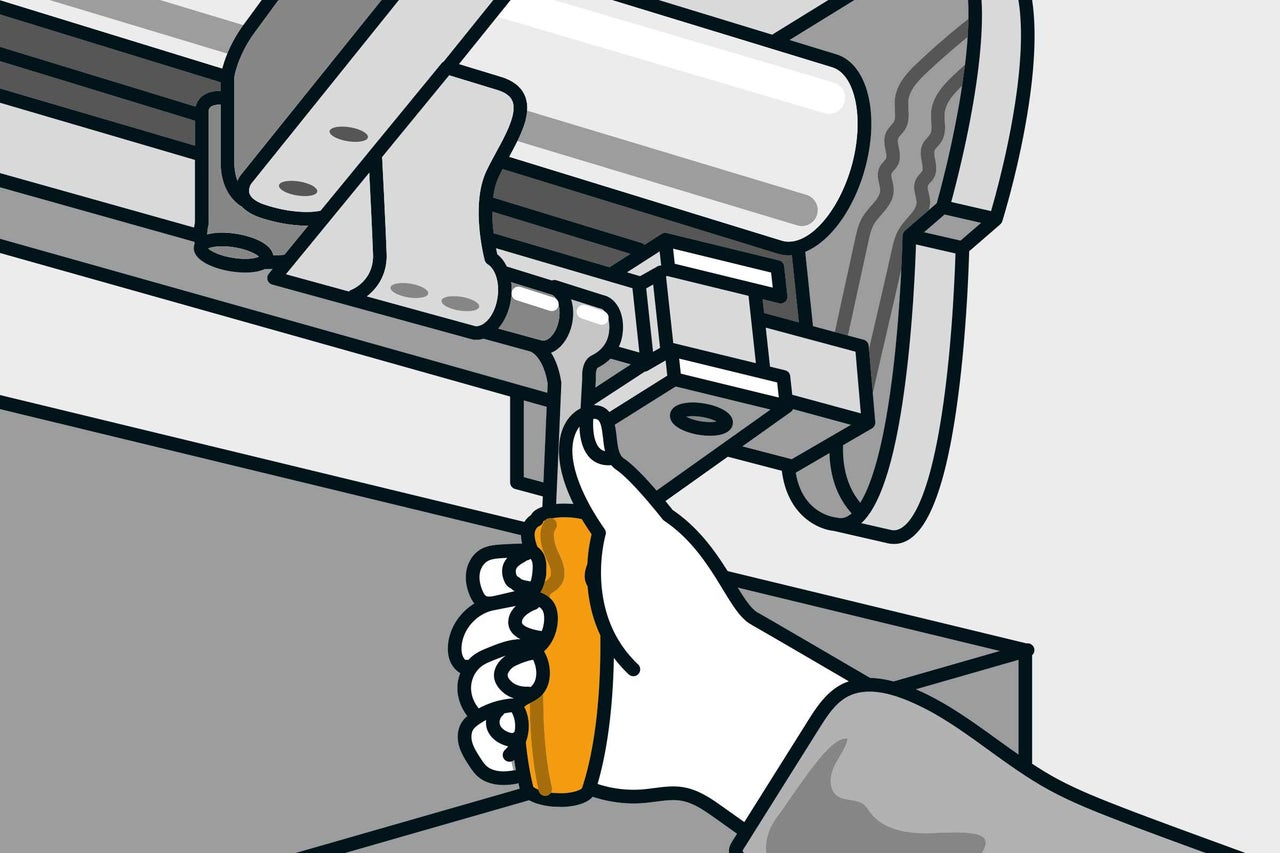

Klemmschrauben lösen
Löse die beiden Klemmschrauben seitlich am Gelenkarm.
![markise an der wand montieren anleitung as 20 markise an der wand montieren anleitung as 20](
https://media.hornbach.de/cmsm/de/chke2-14/b17487c4b068cccbacd67d198401b9/markise-an-der-wand-montieren-anleitung-as-20-992x661.jpg
)
Neigung des Gelenkarmes bestimmen

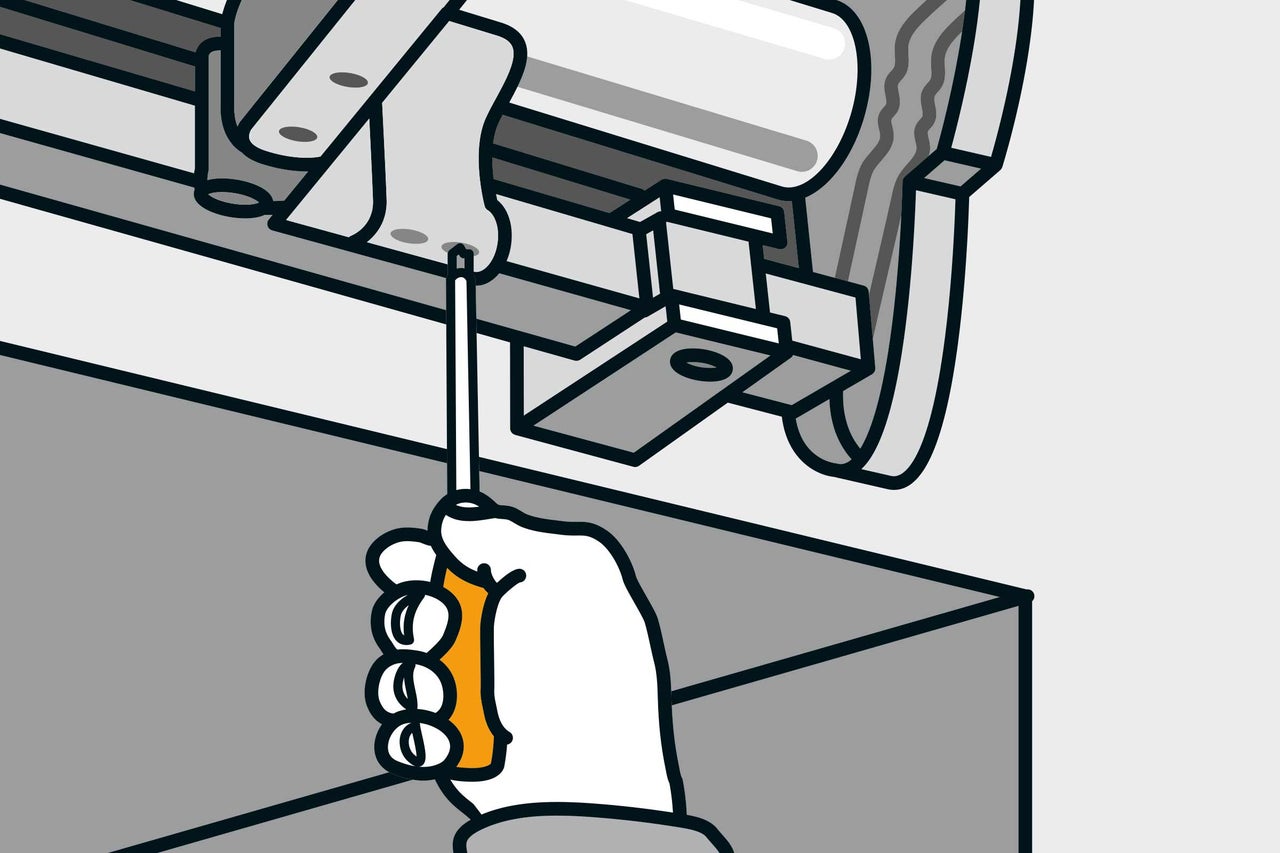

Dann stellst Du mit den unteren Stellschrauben die Neigung des Gelenkarmes ein. Wenn alles passt, die Klemmschrauben wieder festziehen und die Markise einfahren.
