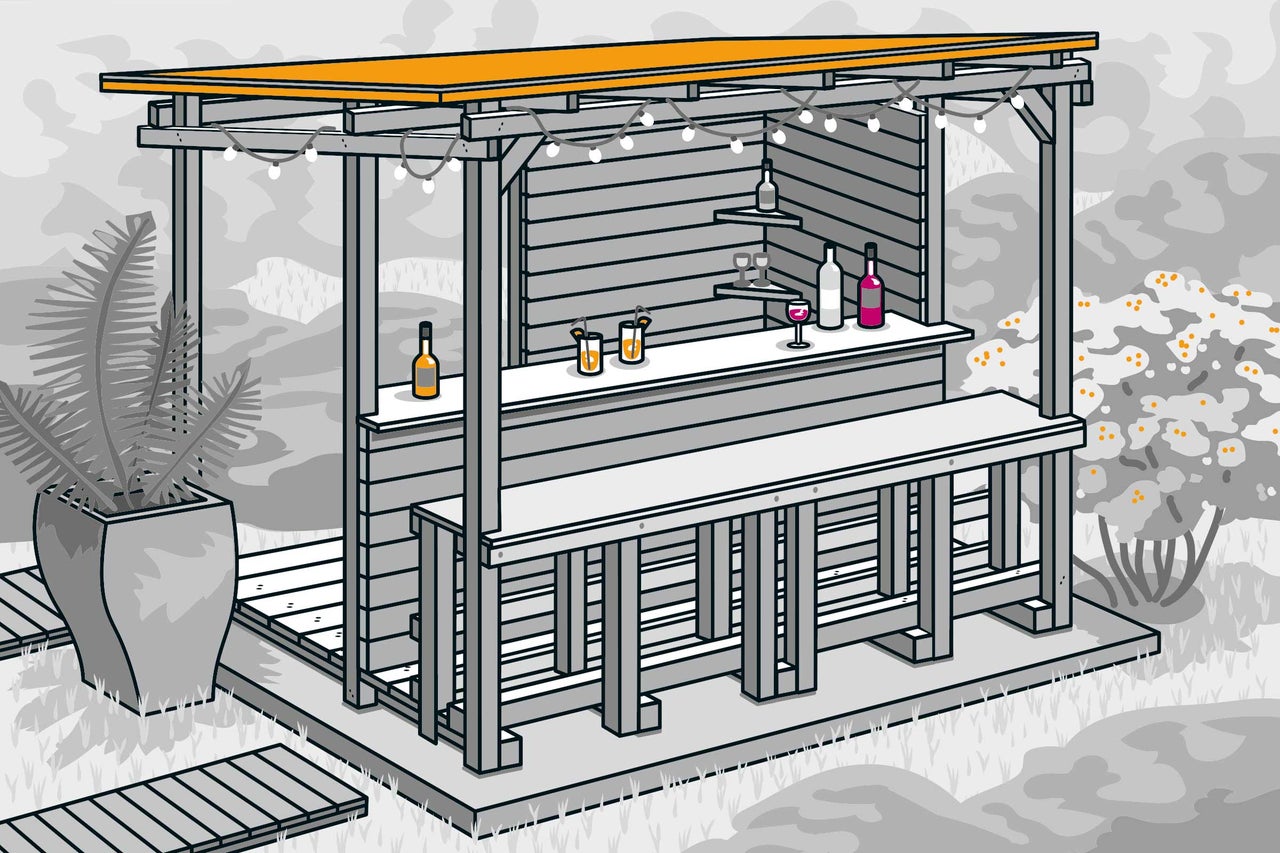

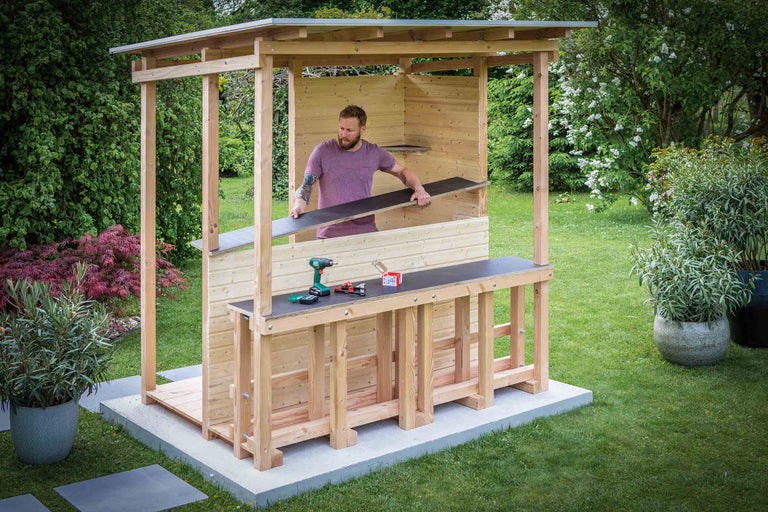

Es gibt Gärten, die alle haben. Und es gibt Deinen – mit einer selbst gebauten Outdoor Bar. Während die anderen den Grill anfeuern, lässt Du die Korken knallen. Zeit für einen Schluck an Deiner neuen Gartenbar.

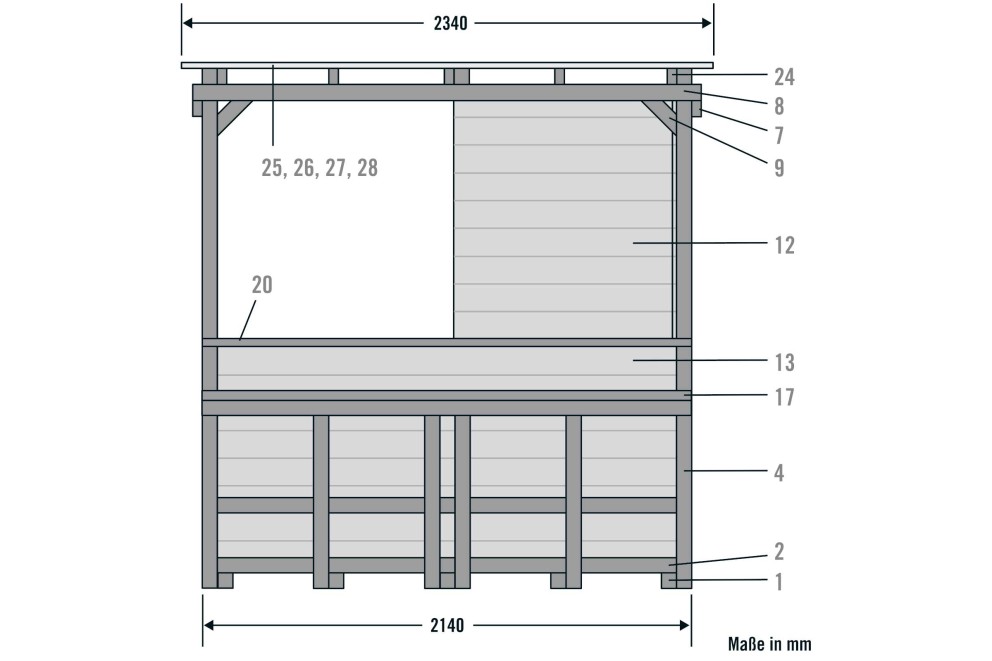

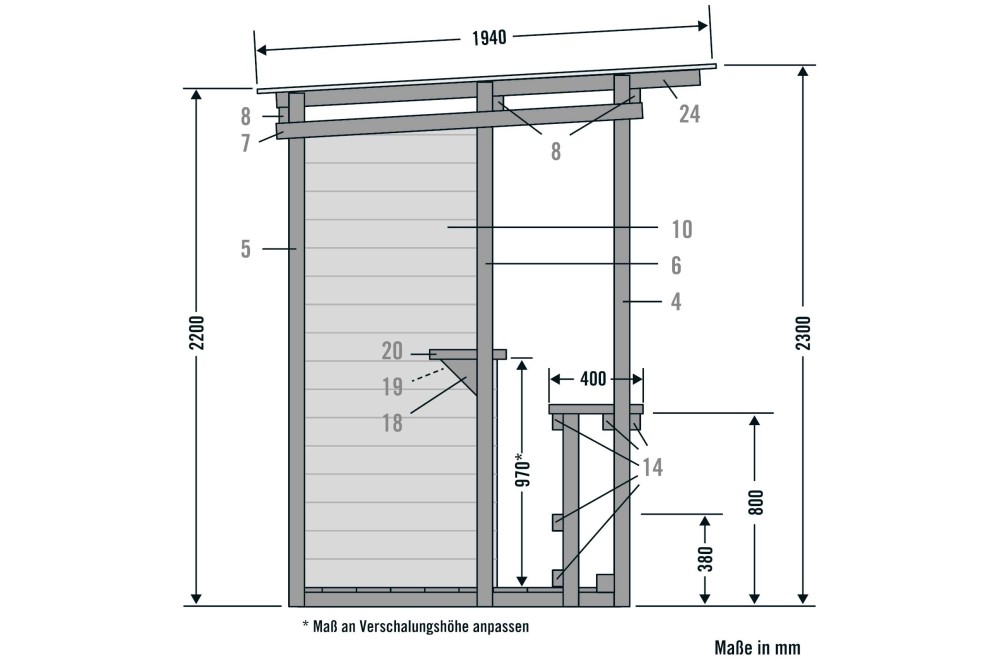

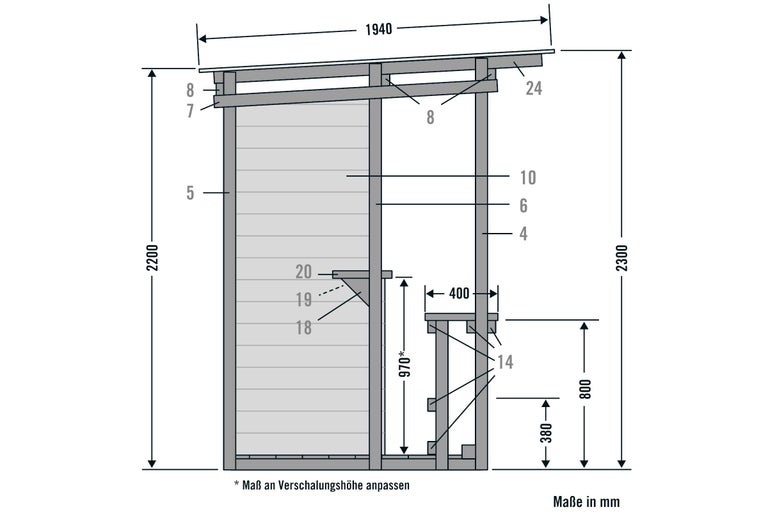

Schneide alle Holzteile zu. Die Masse findest Du in der folgenden Tabelle. Die Schnittkanten mit 120er Schleifpapier anfasen. Denk daran, alle Verschraubungen richtig auszumessen, vorzubohren und die Bohrungen anzusenken, um Risse im Holz zu vermeiden. Noch schneller geht's mit unserem Zuschnittservice.
| Nr. | Bautel | Menge | Material |
|---|---|---|---|
| 1 | Bodenholz | 5 | Kantholz Douglasie 70 x 70 x 1450 mm |
| 2 | Querholz | 1 | Kantholz Douglasie 70 x 70 x 2140 mm |
| 3 | Bodenbrett | 9 | Glattkantbrett Douglasie 18 x 145 x 2140 mm |
| 4 | Pfosten | 2 | Kantholz Douglasie 70 x 70 x 2300 mm* |
| 5 | 3 | Kantholz Douglasie 70 x 70 x 2200 mm* | |
| 6 | 2 | Kantholz Douglasie 70 x 70 x 2250 mm* | |
| 7 | Träger | 2 | Unterkonstruktion Douglasie 45 x 70 x 1550 mm |
| 8 | Pfette | 3 | Unterkonstruktion Douglasie 45 x 70 x 2220 mm |
| 9 | Kopfband | 4 | Unterkonstruktion Douglasie 45 x 70 x 310 mm* |
| 10 | Verkleidungsbrett | 21 | Profilholz 12,5 x 96 x 850 mm** |
| 11 | Kantholz | 1 | Unterkonstruktion Douglasie 45 x 70 x 1960 mm |
| 12 | Verkleidungsbretter | 20 | Profilholz 12,5 x 96 x 1035 mm** |
| 13 | 10 | Profilholz 12,5 x 96 x 2140 mm | |
| 14 | Kantholz | 5 | Unterkonstruktion Douglasie 45 x 70 x 2140 mm |
| 15 | Stütze | 6 | Kantholz Douglasie 70 x 70 x 740 mm |
| 16 | 4 | Kantholz Douglasie 70 x 70 x 652 mm | |
| 17 | Sitzfläche | 1 | Siebdrucksperrholz 24 x 2140 x 400 mm |
| 18 | Winkelstütze | 2 | Siebdrucksperrholz 24 x 200 x 200 mm* |
| 19 | Kantholz | 2 | Kantholz 40 x 40 x 200 mm |
| 20 | Thekenplatte | 1 | Kantholz 40 x 40 x 200 mm |
| 21 | Kantholz | 2 | Kantholz 40 x 40 x 160 mm |
| 22 | Kantholz | 2 | Siebdrucksperrholz 24 x 2140 x 250 mm |
| 23 | Regalbrett | 2 | Siebdrucksperrholz 24 x 300 x 300mm |
| 24 | Dachsparre | 5 | Unterkonstruktion Douglasie 45 x 70 mm |
| 25 | Trägerfläche | 20 | Schalbrett 19 x 98 x 2340 mm |
| 26 | Dachkantenwinkel | 4 | Dachkantenwinkel 2340 und 1940 mm** |
| 27 | Dachpappe | 4,53 qm | Dachpappe |
| 28 | Dachabdeckung | 4,53 qm | Bitumenschindeln |
* endgültiger Zuschnitt bei Montage
** Maß am Objekt nachprüfen

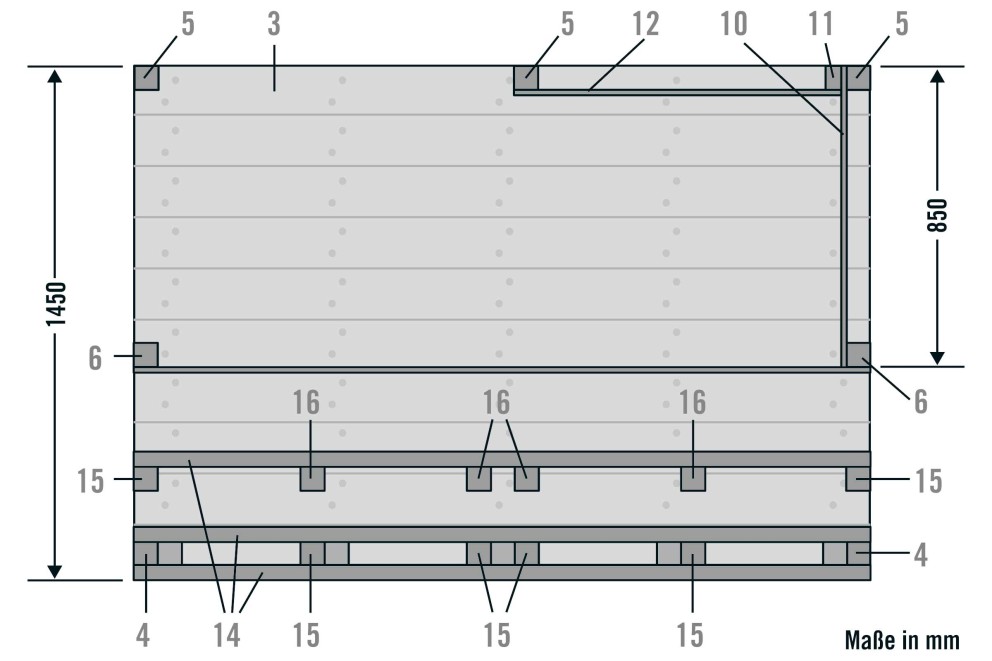

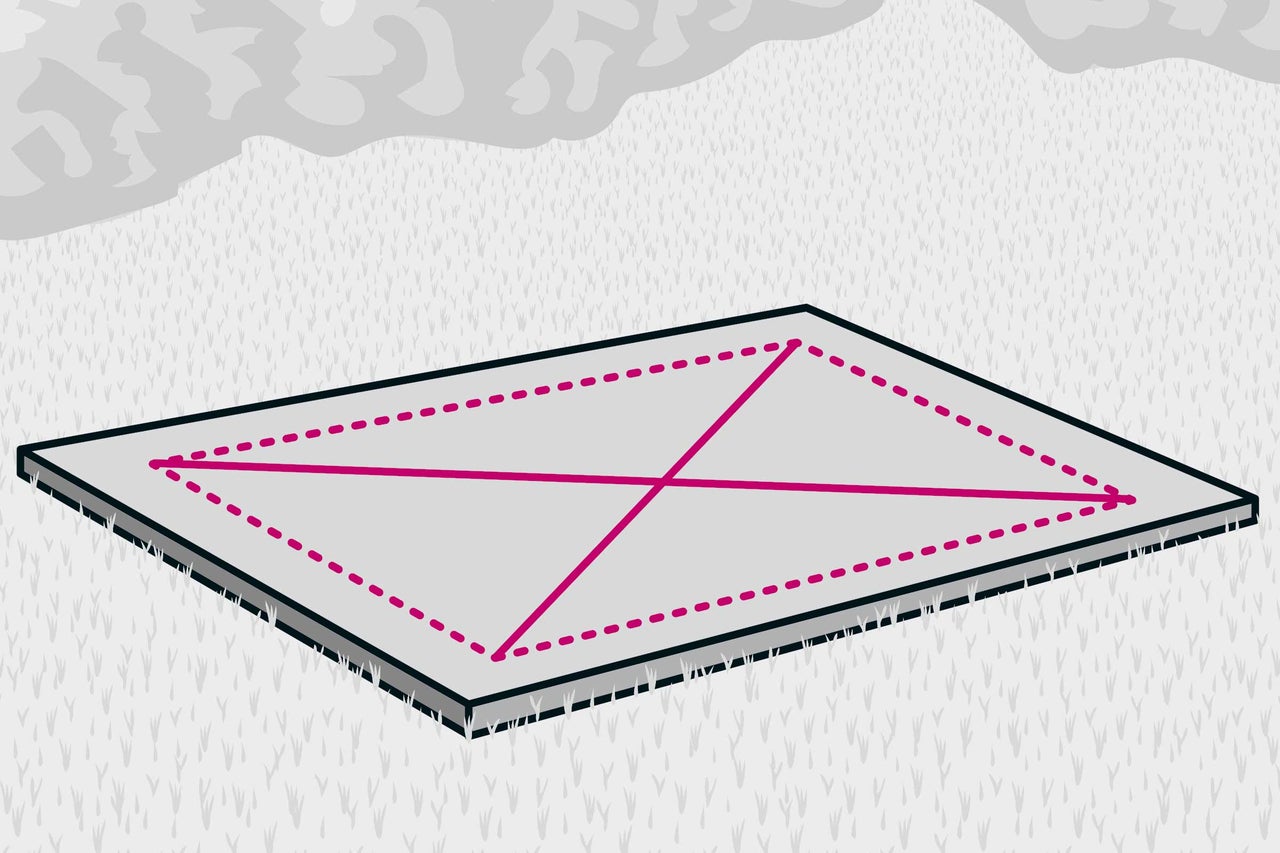

Die Outdoor-Bar wird auf einem Fundament aufgestellt. Geeignet ist z. B. eine 10 cm dicke Fundamentplatte, die ein leichtes Gefälle hat. Auf das Fundament wird der Grundriss aufgezeichnet. Die Markierungslinien stehen im rechten Winkel zueinander, wenn die Diagonalen exakt gleich lang sind.
Weitere Infos zum Thema Fundament bauen findest Du in unserem Ratgeber.

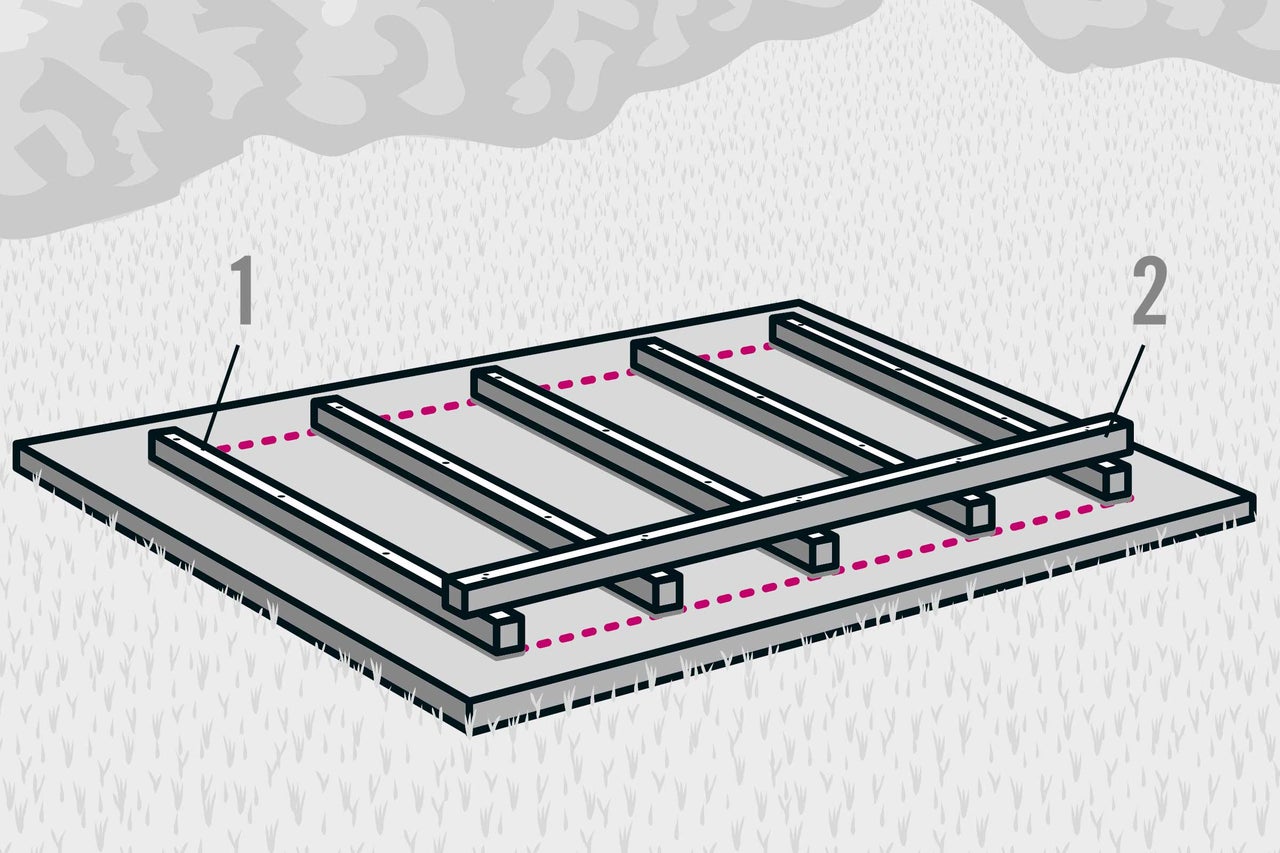

Die Bodenhölzer (1) werden mit Holzschutzlasur gestrichen. Zum Verschrauben auf dem Fundament müssen sie vorgebohrt werden: vier Bohrungen mit Ø 8 mm, gleichmäßig über die Länge verteilt. Markiere anschließend die Positionen der Bodenhölzer auf der Fundamentplatte. Verlege Dachpappestreifen an den angezeichneten Positionen und lege die Bodenhölzer darauf. Bohre die Dübellöcher durch die vorgebohrten Löcher der Bodenhölzer in das Fundament. Steck die Durchsteckdübel ein und verschraube die Hölzer mit dem Fundament.

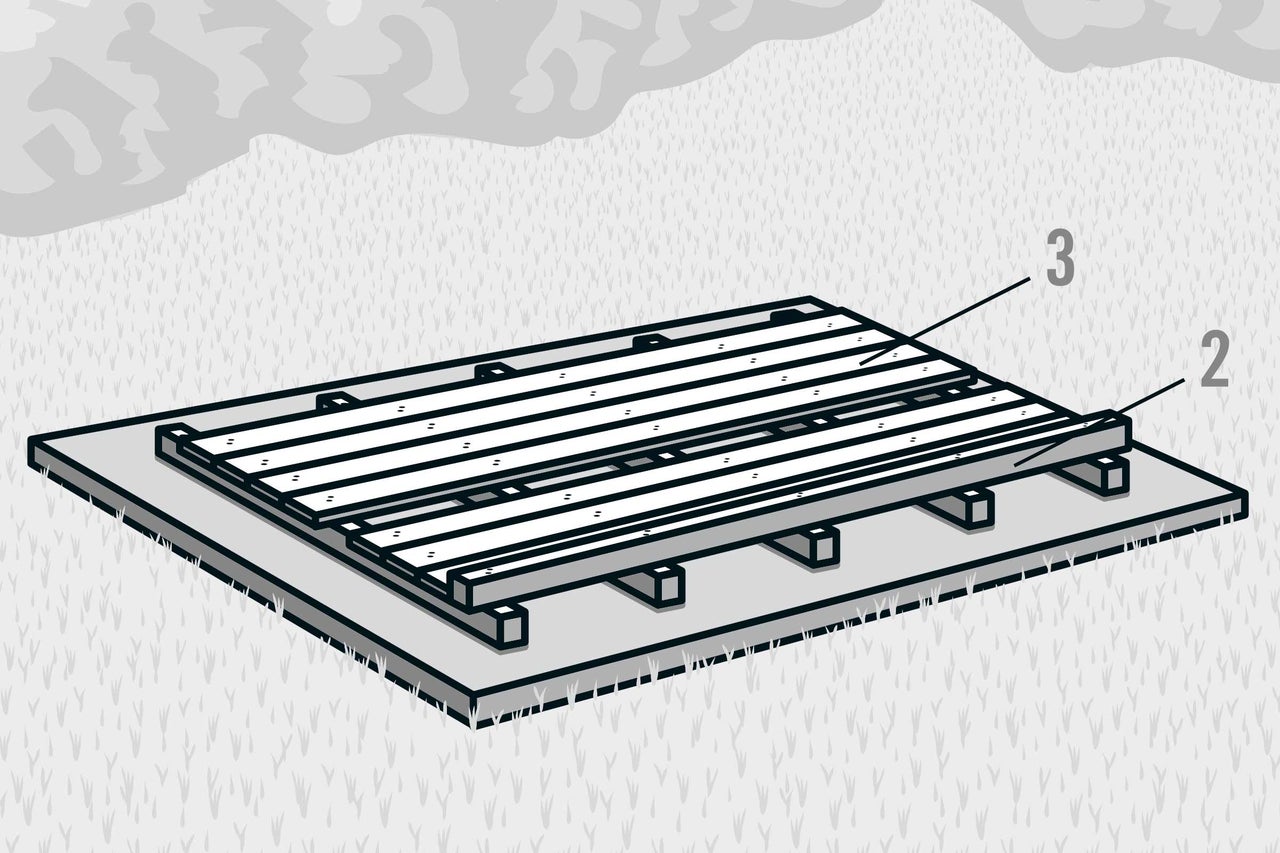

Lege am vorderen Rand der Bodenhölzer das Querholz (2) auf: vorne mit 70 mm Abstand und seitlich mit jeweils 70 mm Überstand. Verschraube das Querholz (2) mit Schrauben 6 x 100 mm auf den Bodenhölzern (1) – Schraubenlöcher vorbohren.
Verlege die drei ersten Bodenbretter (3) vorne beginnend und außen bündig am Querholz (2). Verschraube vorerst nur das 2. und 3. Brett an den Bodenhölzern (1) mit je zwei Schrauben. Lege nun ein viertes Brett lose als Abstand auf. Setze dann vier weitere Bodenbretter (3) an – außen mit jeweils 70 mm Überstand – und verschraube sie mit den Bodenhölzern (1) mit je zwei Schrauben 4 x 40 mm. Nimm die beiden losen Bretter anschließend wieder heraus.

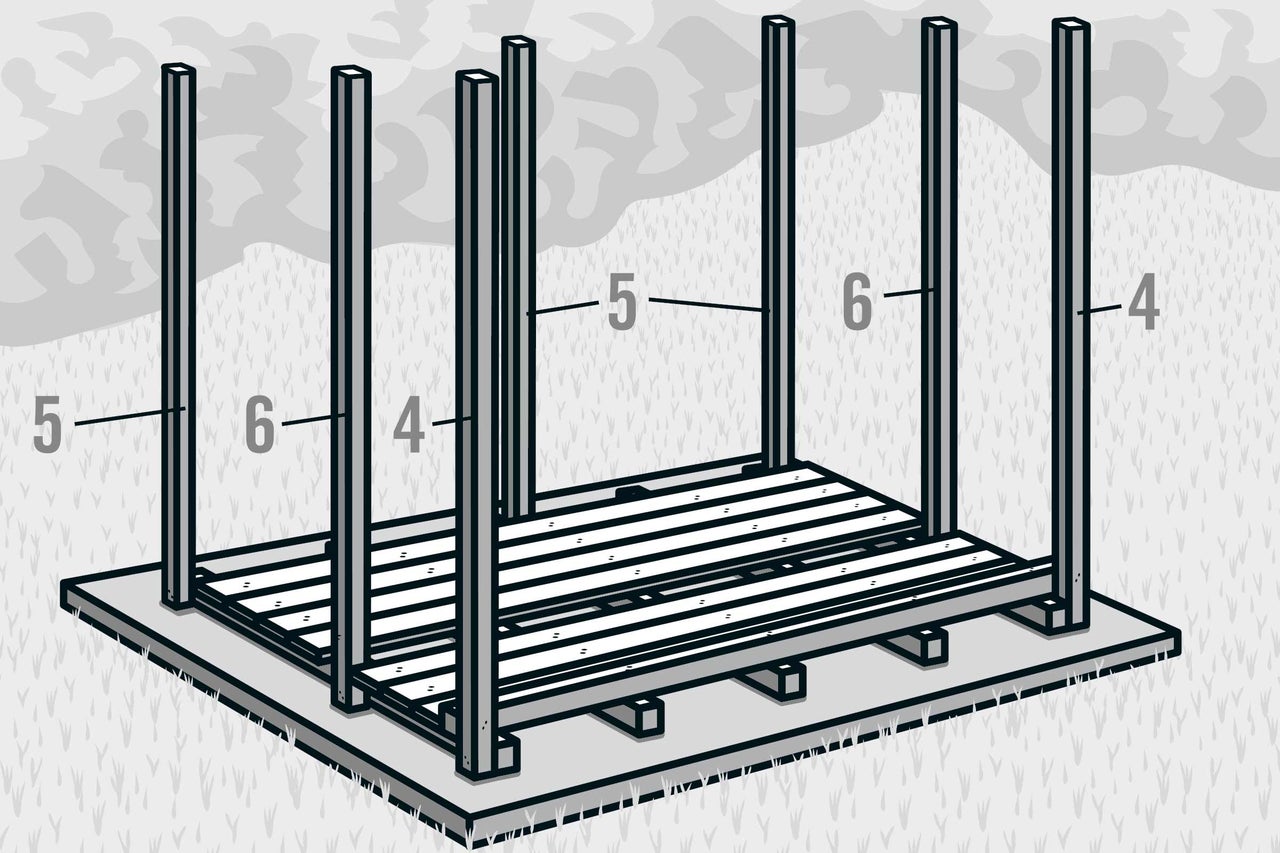

Schneide 6 Stücke Dachpappe 70 x 70 mm zu und lege sie unter die Pfosten (4), (5) und (6). Stell die Pfosten auf, richte sie mit der Wasserwaage in beiden Achsen senkrecht aus und verschraube sie von außen mit Schrauben 6 x 100 mm mit den Bodenhölzern – Schraubenlöcher vorbohren. Verschraube die beiden Pfosten (4) zusätzlich von vorne am Querholz (2). Sichere die Pfosten direkt nach dem Anschrauben mit quer angeklemmten Latten, damit sie nicht abknicken können.
Die Pfosten sind zu diesem Zeitpunkt etwas länger als nötig. Sie werden auf ihre endgültige Länge gekürzt, bevor das Dach montiert wird.
In den folgenden Arbeitsschritten werden weitere Stützen und Pfosten auf dem Fundament aufgestellt und montiert. Auch diese werden mit passend zugeschnittener Dachpappe unterlegt.

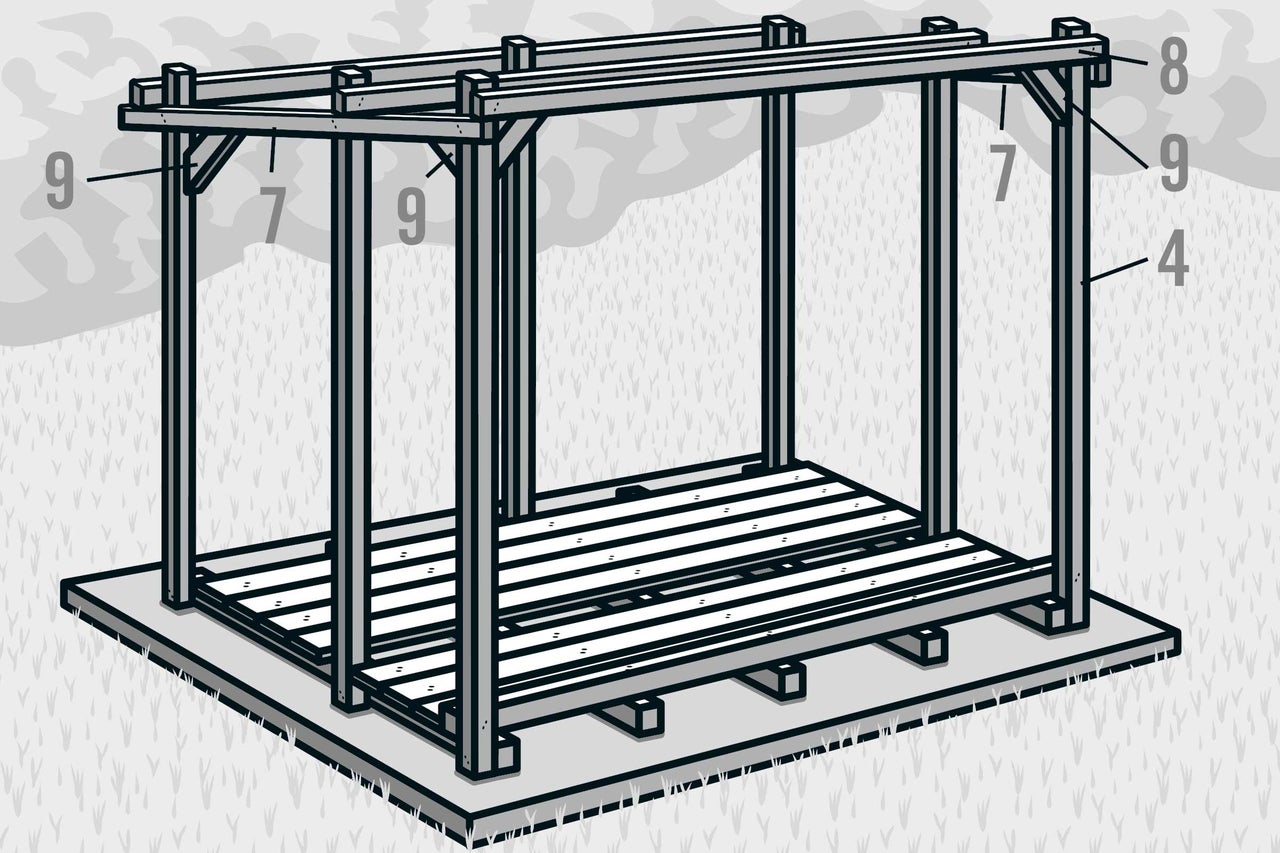

Oben an den Pfosten (4) (5) und (6) wird von außen je ein Träger (7) befestigt, vorne und hinten mit jeweils 45 mm Überstand. Fixiere die Träger (7) zuerst mit Schraubzwingen und richte sie auf gleicher Höhe und parallel zueinander aus, mit etwa 10 cm Gefälle nach hinten. Richte auch die Pfosten aus: senkrecht, parallel zueinander und im rechten Winkel zu den Bodenhölzern. Träger (7) anschließend vorbohren und mit den Pfosten (4) (5) und (6) mit Schrauben 4 x 80 mm verschrauben.
Lege die drei Pfetten (8) außen bündig auf die beiden Träger (7) und verschraube sie mit den Pfosten (4) (5) und (6) mit Schrauben 4x80 mm. Für mehr Stabilität werden Kopfbänder verschraubt: rechts und links zwischen den vorderen Pfosten (4) und der vorderen Pfette (8) sowie links zwischen dem Träger (7) und den Pfosten (4) und (5). Die angeklemmten Stützlatten können nun wieder entfernt werden.

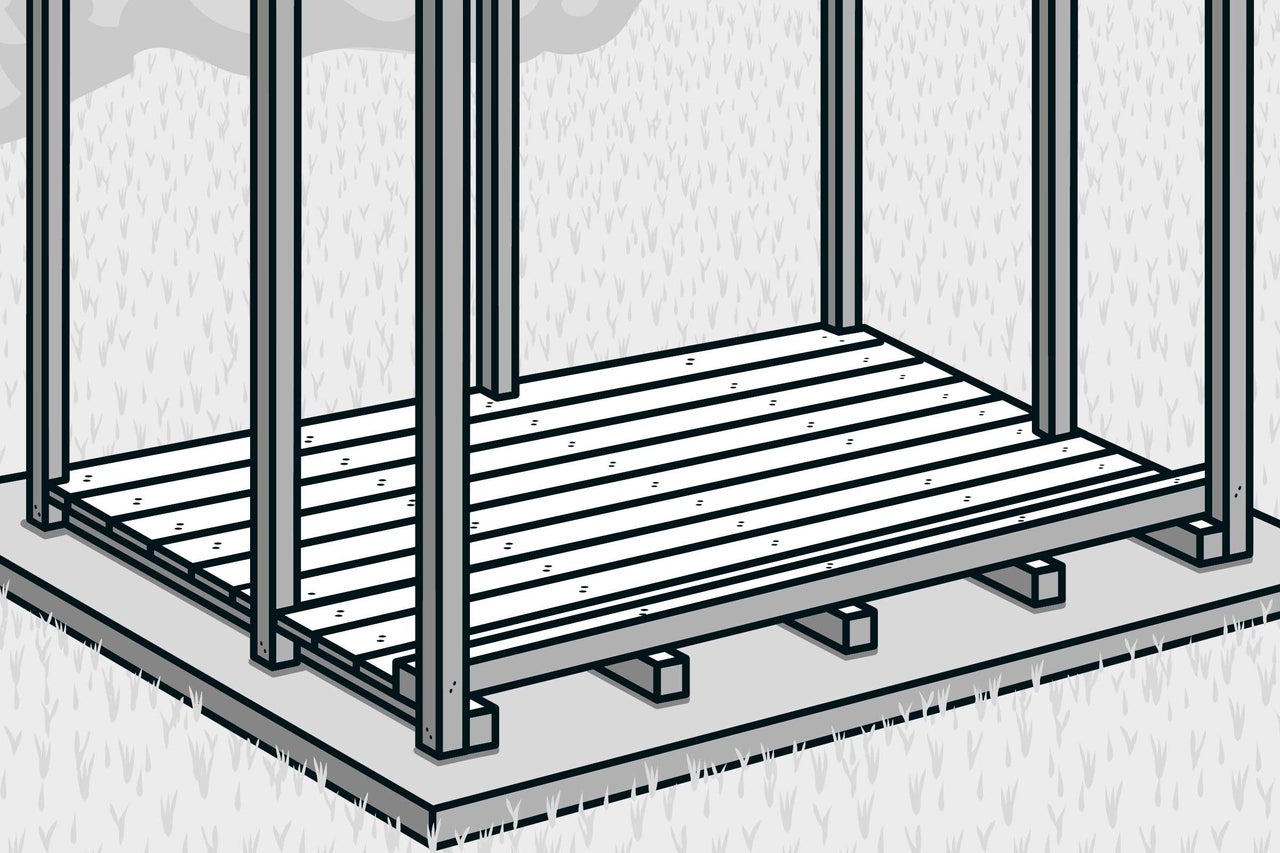

Nun werden die Lücken zwischen den Bodenbrettern ergänzt. Zeichne dazu die Positionen der drei hinteren Pfosten (5) am hinteren Bodenbrett (3) an sowie die Positionen der beiden mittleren Pfosten (6) am mittleren Bodenbrett (3). Säge anschließend die Aussparungen heraus. Setze die beiden Bodenbretter anschließend ein und verschraube sie mit je zwei Schrauben mit den Bodenhölzern (1). Das vordere Bodenbrett noch nicht verschrauben.

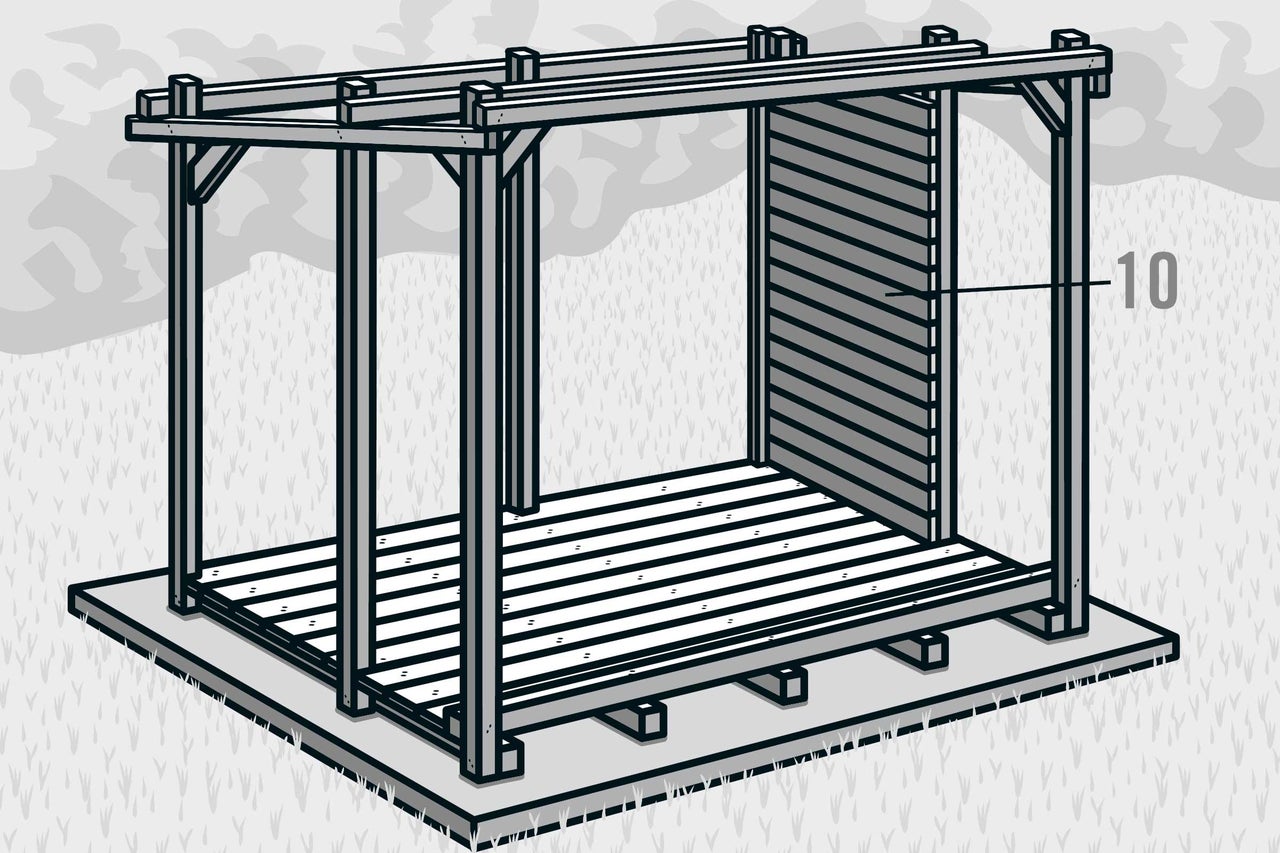

Nun wird die rechte Seitenwand verkleidet. Dazu den äußeren Abstand der beiden Pfosten (5) und (6) messen und in dieser Länge die benötigten Verkleidungsbretter (10) zuschneiden. Das oberste Brett wird passend zum Winkel der Dachneigung zugeschnitten. Verschraube die Verkleidungsbretter (10) von innen mit den beiden Pfosten (5) und (6) – von unten beginnend und mit der Feder nach oben. Verwende Schrauben 4 x 40 mm.

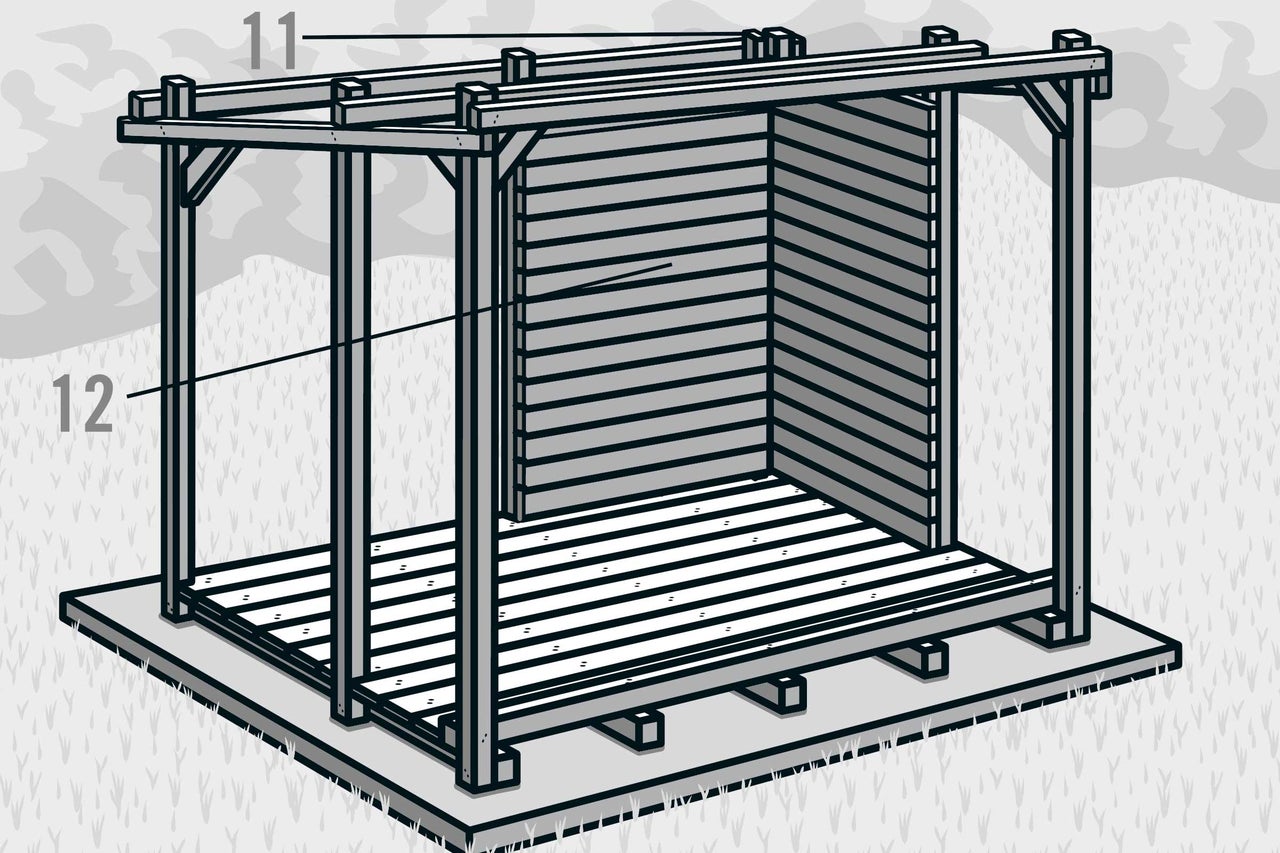

Verschraube am hinteren rechten Pfosten (5) ein zusätzliches Kantholz (11) mit Schrauben 6 x 100 mm – daran werden später die Verkleidungsbretter (12) der Rückwand verschraubt. Achte deshalb darauf, dass die Schrauben der Verkleidungsbretter später nicht die Befestigungsschrauben des Kantholzes treffen können.
Nun den äußeren Abstand des mittleren Pfostens (5) zum zusätzlich angebrachten Kantholz (11) messen. Schneide die Verkleidungsbretter (12) auf dieses Maß zu und verschraube sie mit dem mittleren Pfosten (5) und dem Kantholz (11). Das oberste Brett wird in der Höhe passend zugeschnitten.

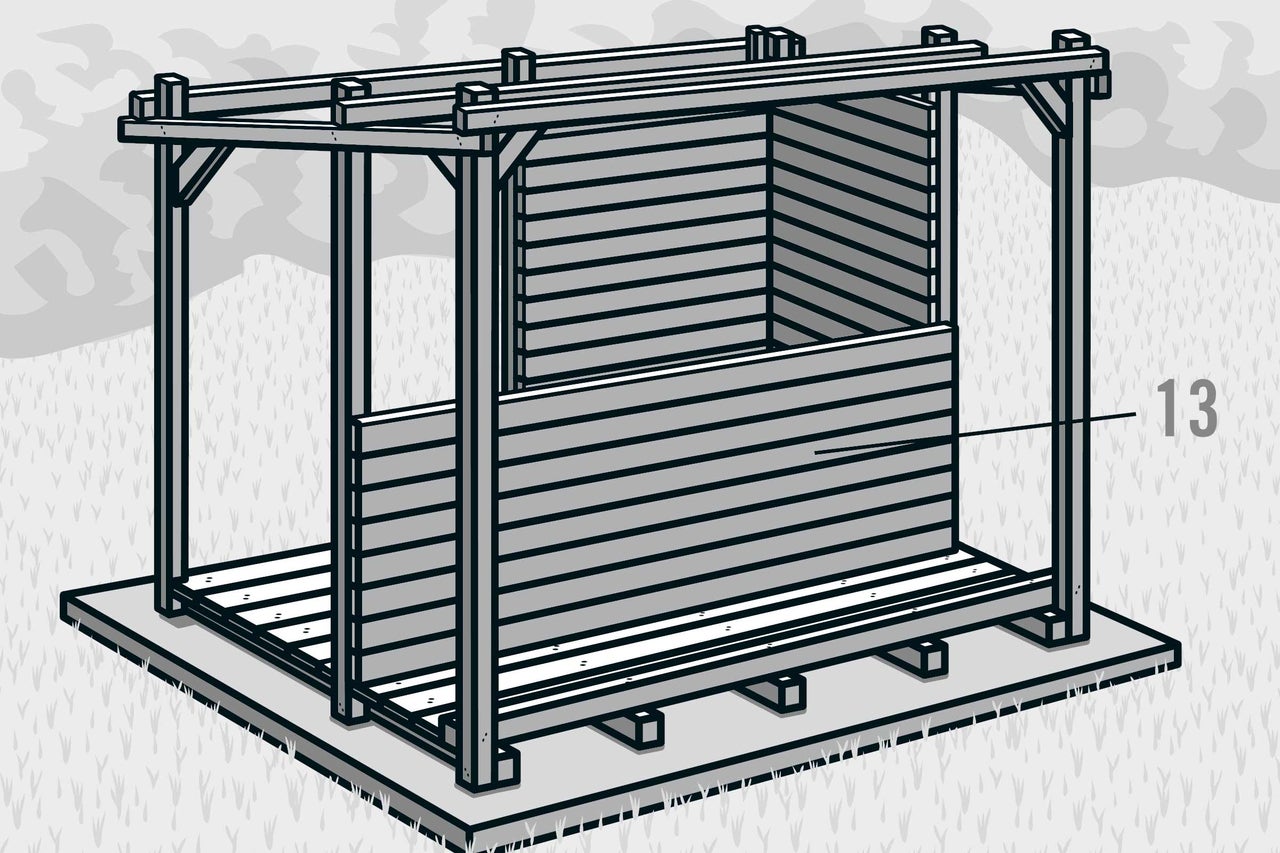

Nun wird der Innenbereich mit Verkleidungsbrettern (13) abgetrennt. Wähle die Höhe so, dass später die Theke in der gewünschten Höhe darauf montiert werden kann. Die Verkleidungsbretter (12) auf 2140 mm zuschneiden und von vorne an den beiden Pfosten (6) mit Schrauben 4 x 40 mm anschrauben.

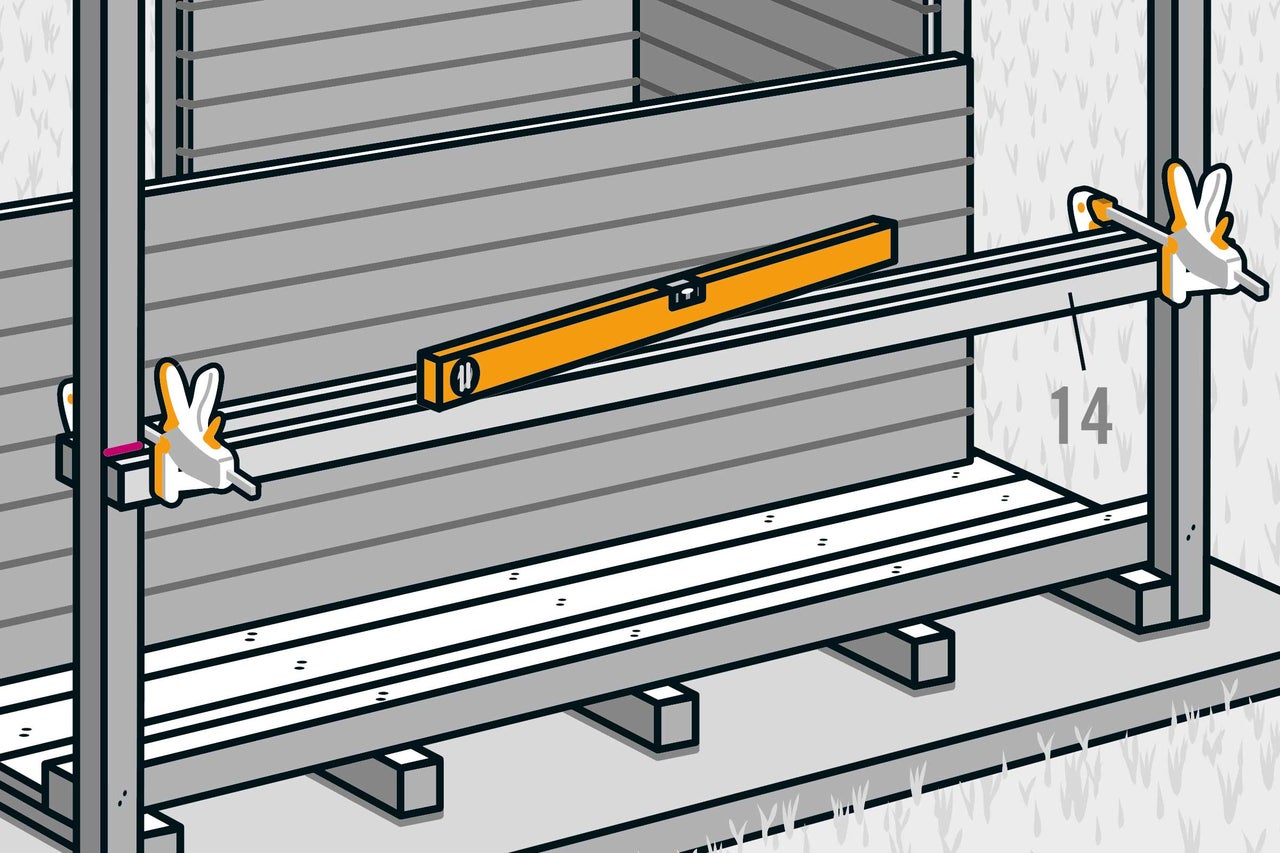

Für die Sitzbank werden zwei Kanthölzer (14) an den beiden vorderen Pfosten (4) montiert. Wähle die Höhe der Sitzfläche nach Deinen Vorstellungen. Fixiere die Kanthölzer mit Klemmen in dieser Höhe von vorne und hinten an den Pfosten und richte sie waagerecht und auf einer Höhe aus.

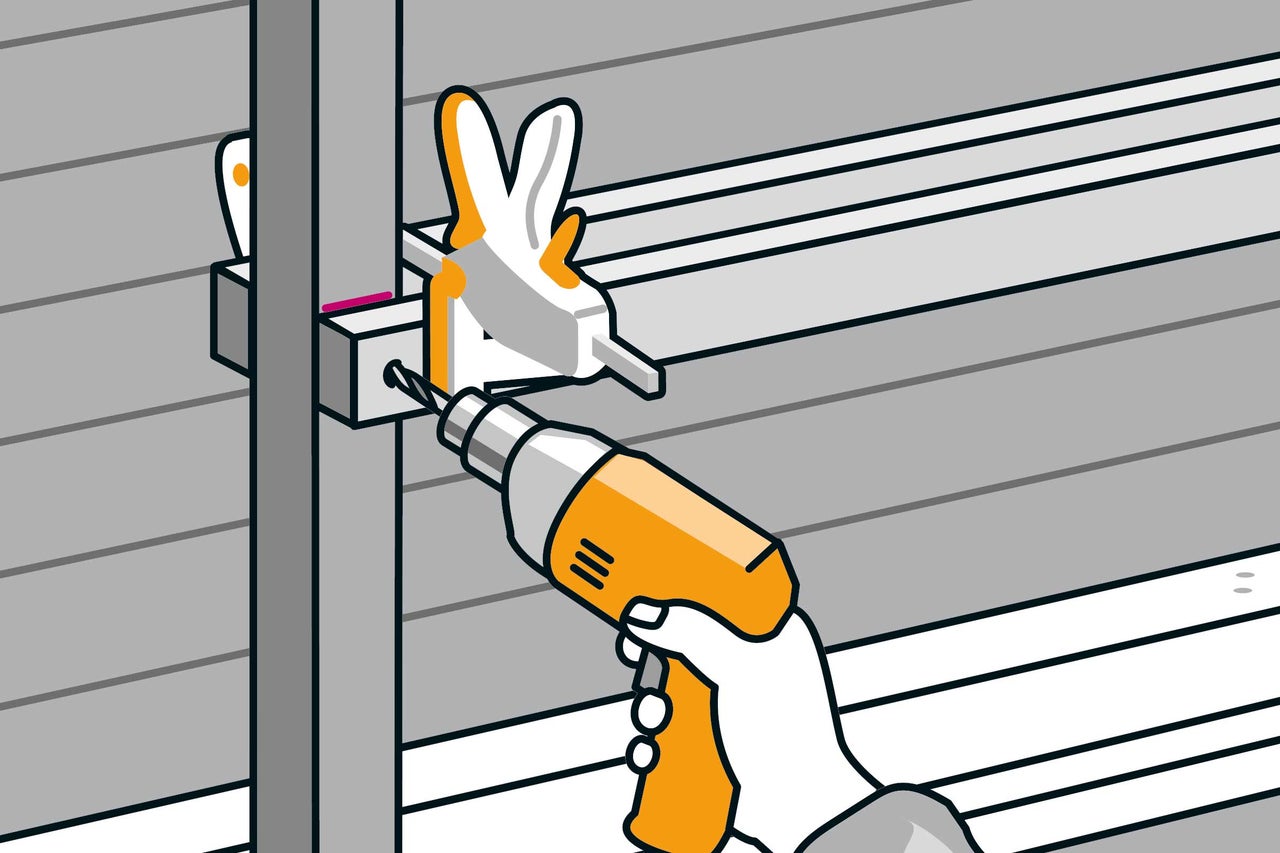

Bohre auf jeder Seite ein Schraubenloch mit Ø 10 mm exakt waagerecht durch Kanthölzer (14) und Pfosten (4).

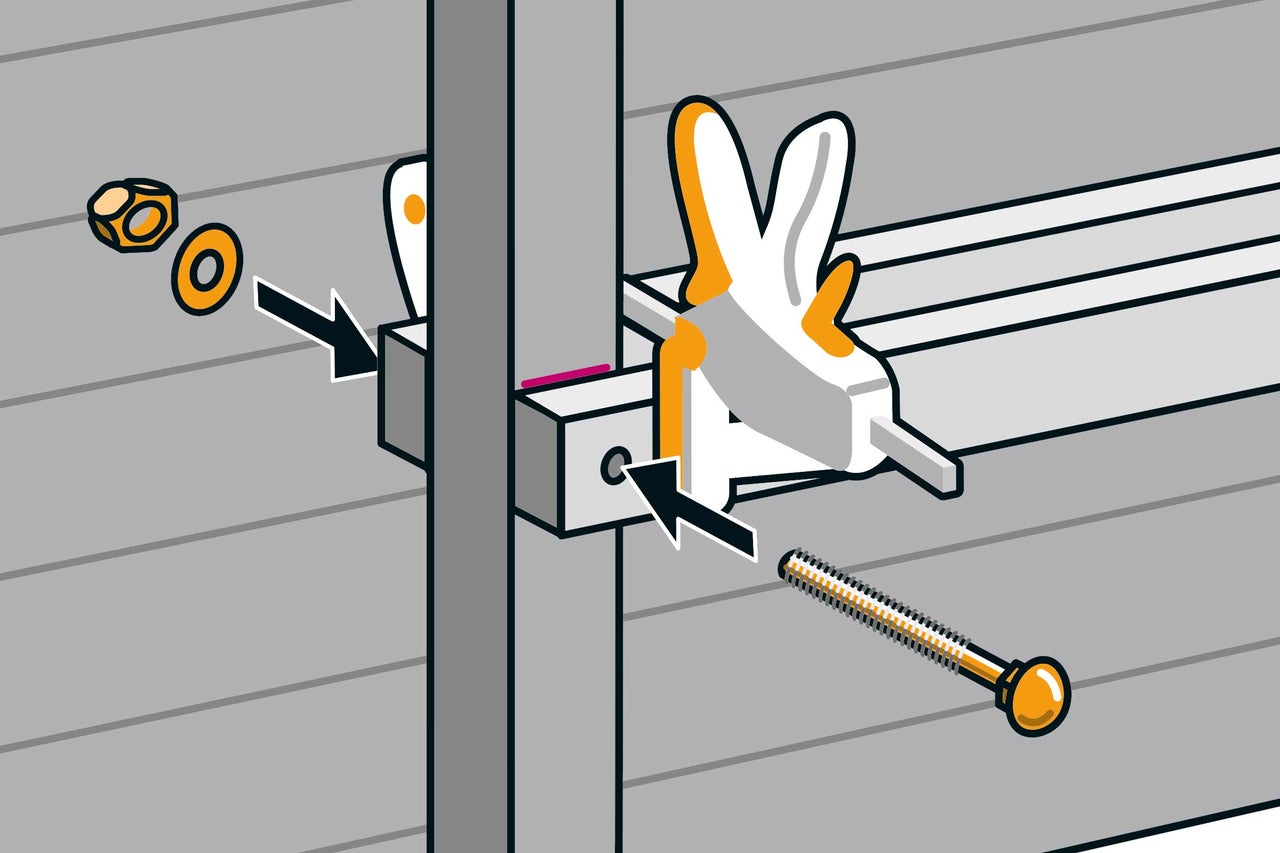

Verschraube die Kanthölzer (14) von außen mit den Schlossschrauben M10, Unterlegscheibe und Hutmutter mit den Pfosten (6).
Für die Stabilität der Sitzbank werden vier weitere Hölzer (15) montiert – Dachpappe nicht vergessen. Schneide die Hölzer (15) dazu auf die exakte Höhe zu, oben bündig mit der Oberkante des eben eingeschraubten Kantholzes. Richte die Hölzer senkrecht aus und verschraube sie: unten mit jeweils zwei Senkkopfschrauben seitlich mit den Bodenhölzern (1) und oben mit jeweils einer Schlossschraube M10, Unterlegscheibe und Hutmutter von außen zwischen den Querhölzern (14).

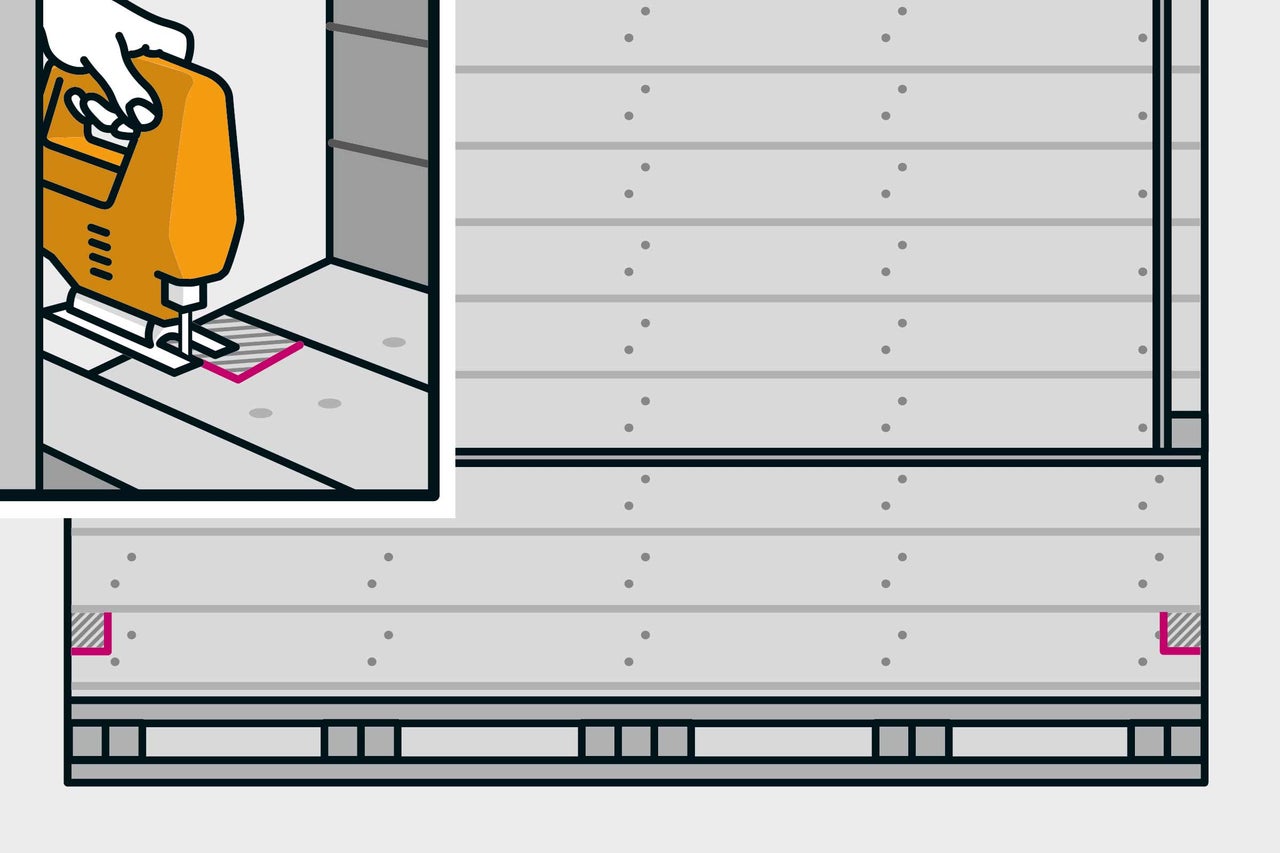

Schneide für die Montage der zusätzlichen äußeren Stützen (15) das vordere Bodenbrett zu, das nur lose aufgelegt wurde.

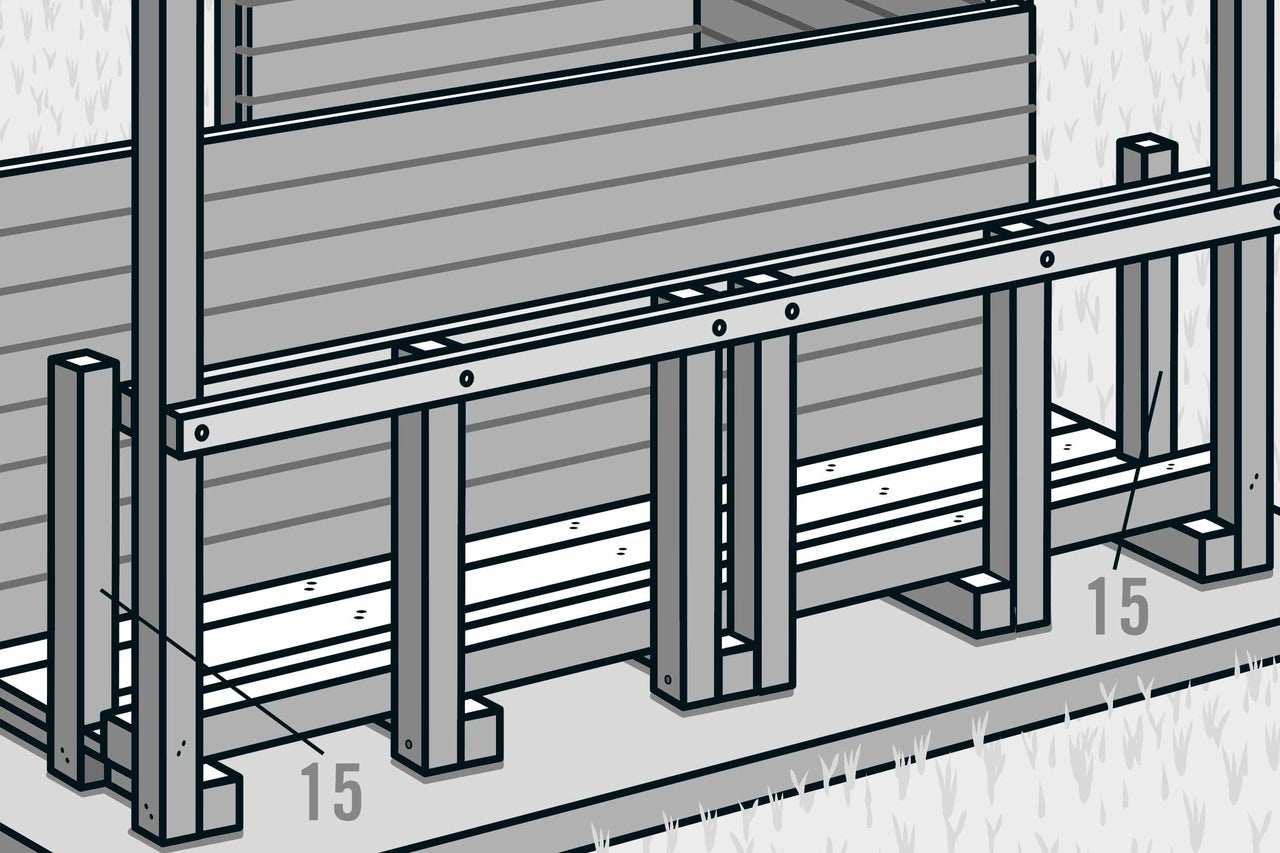

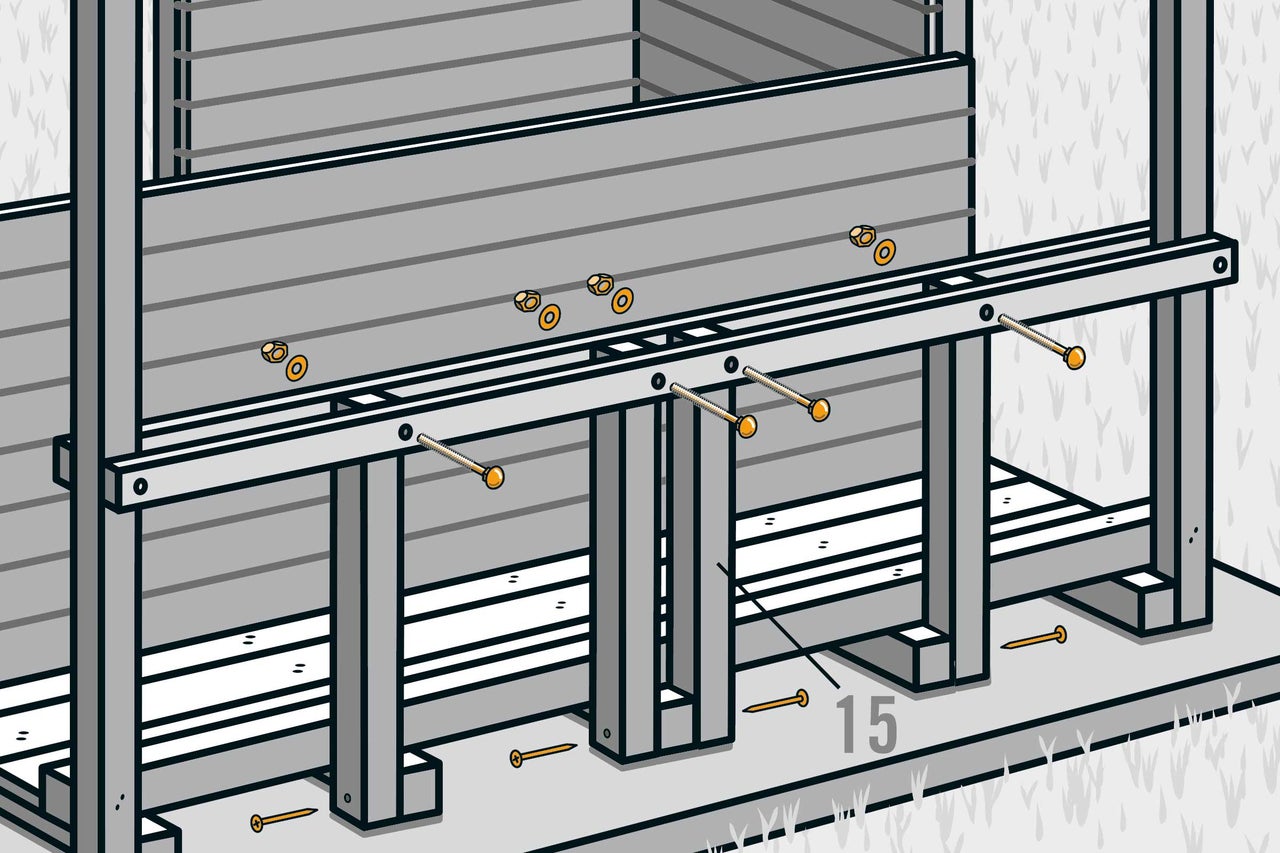

Setze die äußeren zusätzlichen Stützen (15) mit Dachpappe auf der Fundamentplatte auf und verschraube sie von außen mit Senkkopfschrauben 6 x 100 mm mit den beiden äußeren Bodenhölzern (1).

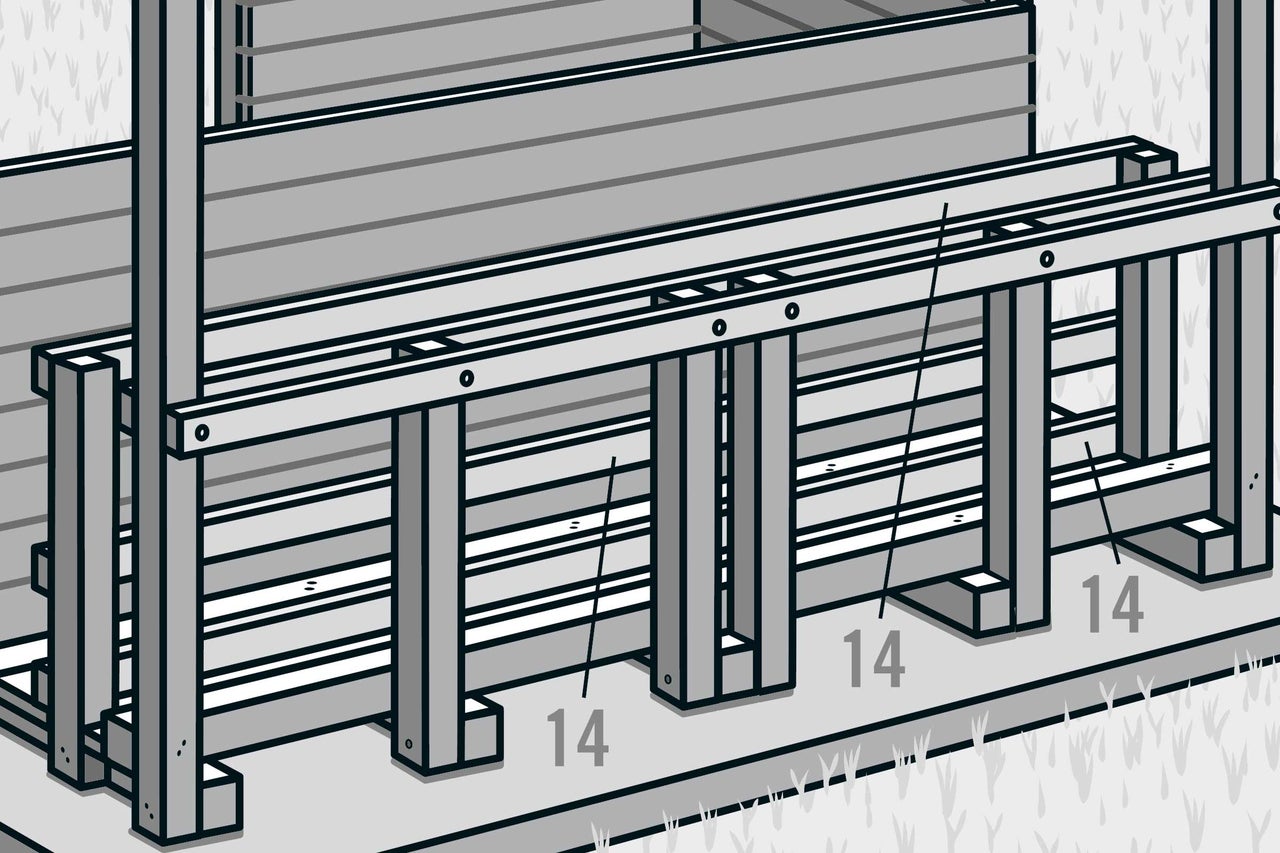

Fixiere drei weitere horizontale Kanthölzer (14) mit Klemmen an den soeben montierten Stützen. Wähle dazu eine Höhe nach Deinen Vorstellungen zum Abstützen der Füße. Bohre je ein Schraubenloch mit Ø 10 mm durch die drei Kanthölzer (14) und die äußeren Stützen (15).
Verschraube anschließend die drei Kanthölzer (14) mit je einer Schlossschraube M10, Unterlegscheibe und Hutmutter mit den äußeren Stützen (15).

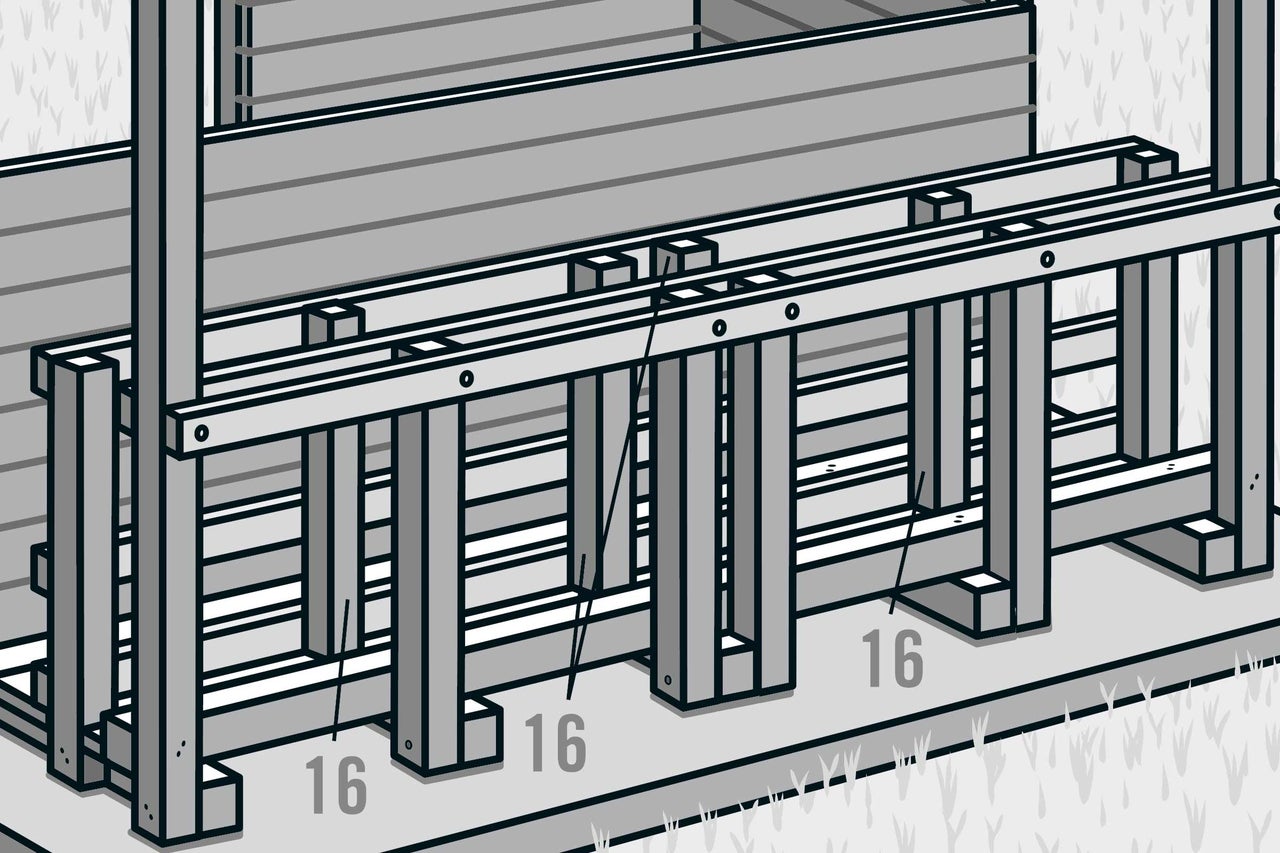

Setz die vier mittleren Stützen (16) auf das vordere Bodenbrett (3) auf. Richte sie senkrecht und in einer Flucht mit den vorderen Stützen aus. Verschraube sie unten mit Stuhlwinkeln und oben mit je 2 Schrauben 6 x 80 mm mit den drei zuvor angebrachten Kanthölzern (14).

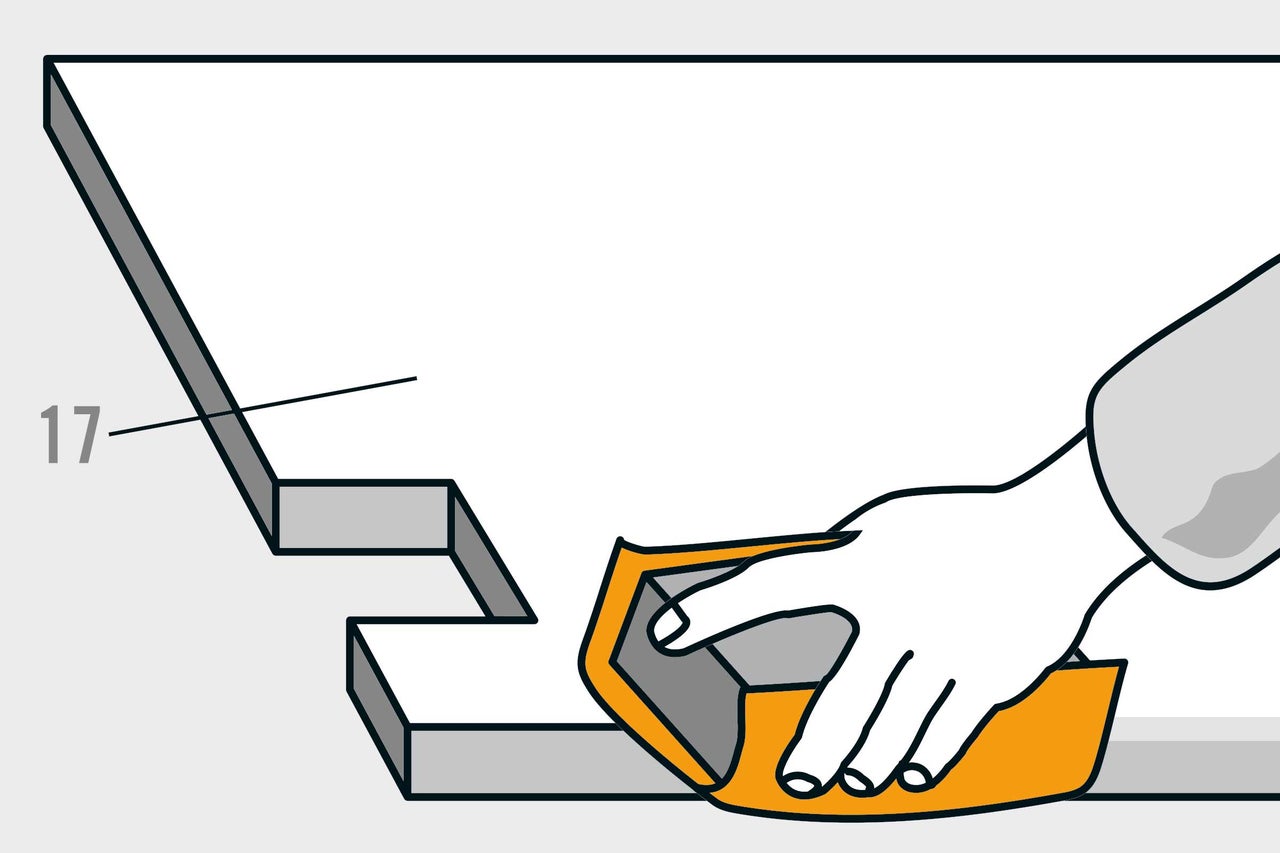

Schneide die Platte für die Sitzfläche an den vorderen Pfosten (4) aus. Schleife die Kanten im 45°-Winkel an und glätte alle Schnittflächen.

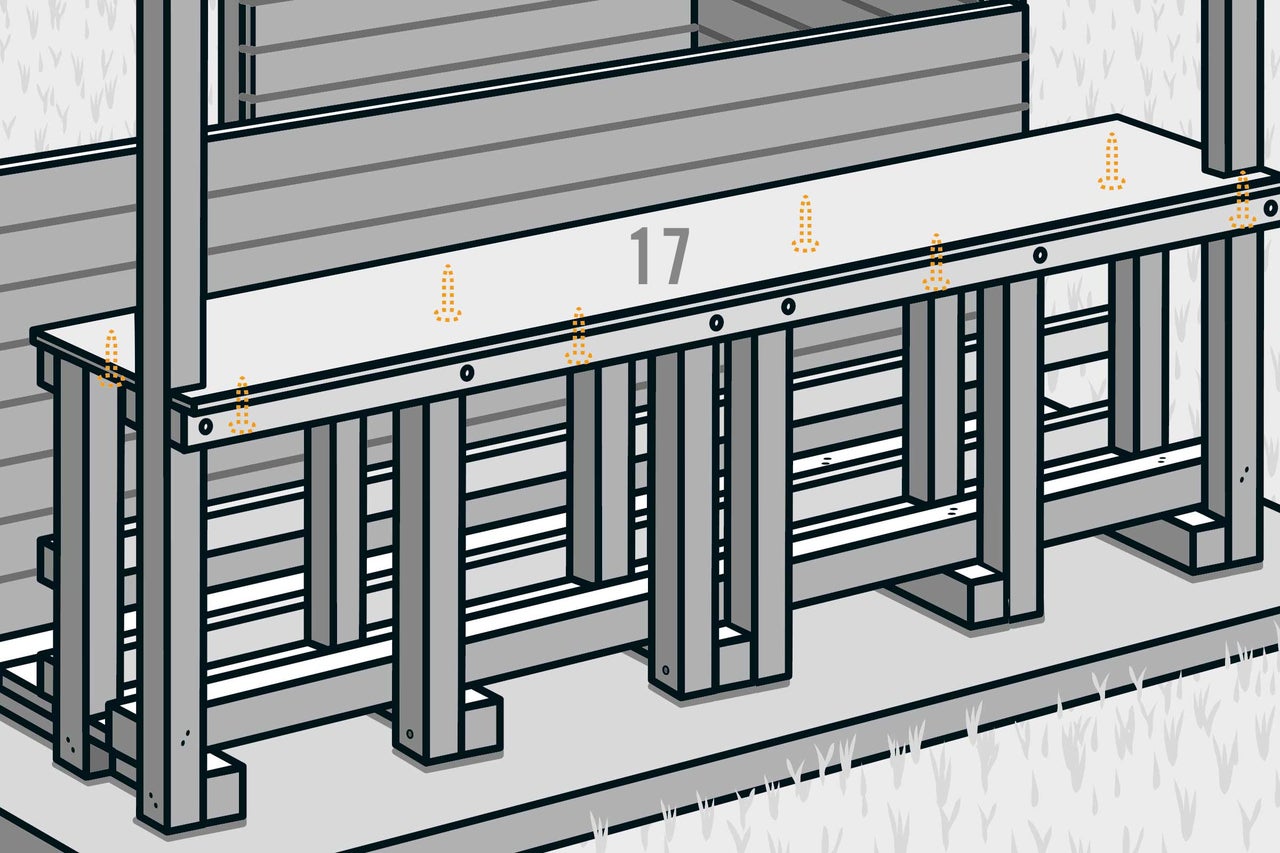

Jetzt wird die Sitzfläche montiert. Bohre dazu von unten acht Bohrlöcher mit Ø 5 mm in die oberen Kanthölzer (14). Senke die Bohrlöcher von unten, damit die Schraubenköpfe nach dem Verschrauben nicht überstehen. Lege die Sitzfläche auf und verschraube sie von unten mit Senkkopfschrauben 5,0 x 90 mm.

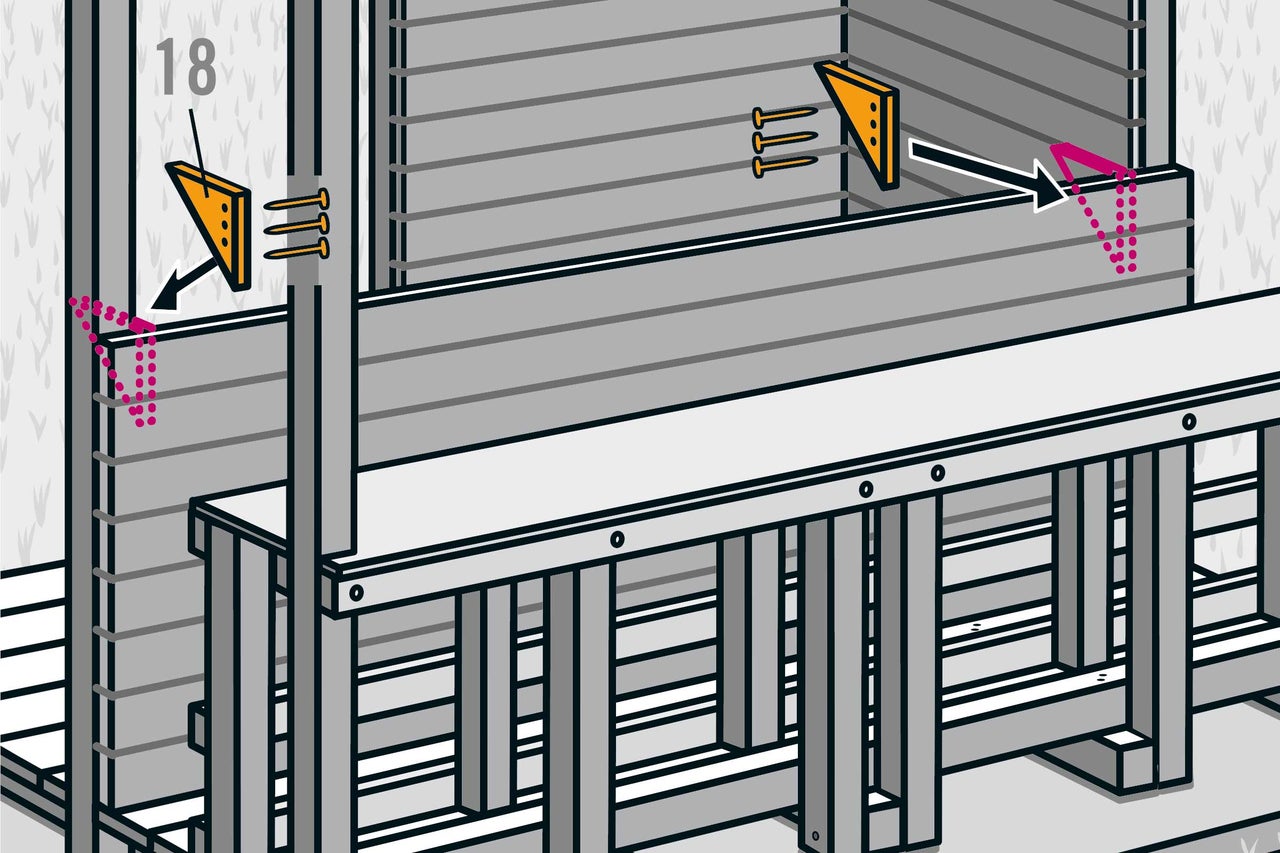

Die Theke wird rechts und links mit Winkelstützen montiert und liegt später auf den Verkleidungsbrettern (13) auf. Schneide ein Brett 200 x 200 x 24 mm diagonal durch; so erhältst Du zwei dreieckige Winkelstützen (18). Schleife die Kanten im 45°-Winkel an und glätte alle Schnittflächen. Bohre drei Befestigungslöcher mit Ø 5 mm mit einem Abstand von 35 mm zu einer der kurzen Seiten. Richte die Winkelstützen (18) oben bündig mit den Verkleidungsbrettern (13) aus und verschraube sie mit Schrauben 4,5 x 60 mm von innen mit den Pfosten (6) – am rechten Pfosten wird durch die Verkleidungsbretter (10) geschraubt.
Schneide aus einfachem Vierkantholz 40 x 40 mm zwei Kanthölzer (19) mit 200 mm Länge zu. Schleife die Kanten im 45°-Winkel an und glätte alle Schnittflächen. Bohre jeweils fünf Löcher mit Ø 5 mm in die Kanthölzer: drei waagerecht und zwei senkrecht. Die Bohrungen außen und unten senken. Verschraube die Kanthölzer (19) oben bündig mit den Winkelstützen (18) mit Schrauben 4,5 x 60 mm.
Die Thekenplatte (20) wird rechts und links so ausgespart, dass sie innen zwischen Pfosten (6) und Verkleidungsbretter (10) passt und außen über die Verkleidungsbretter (13) ragt.

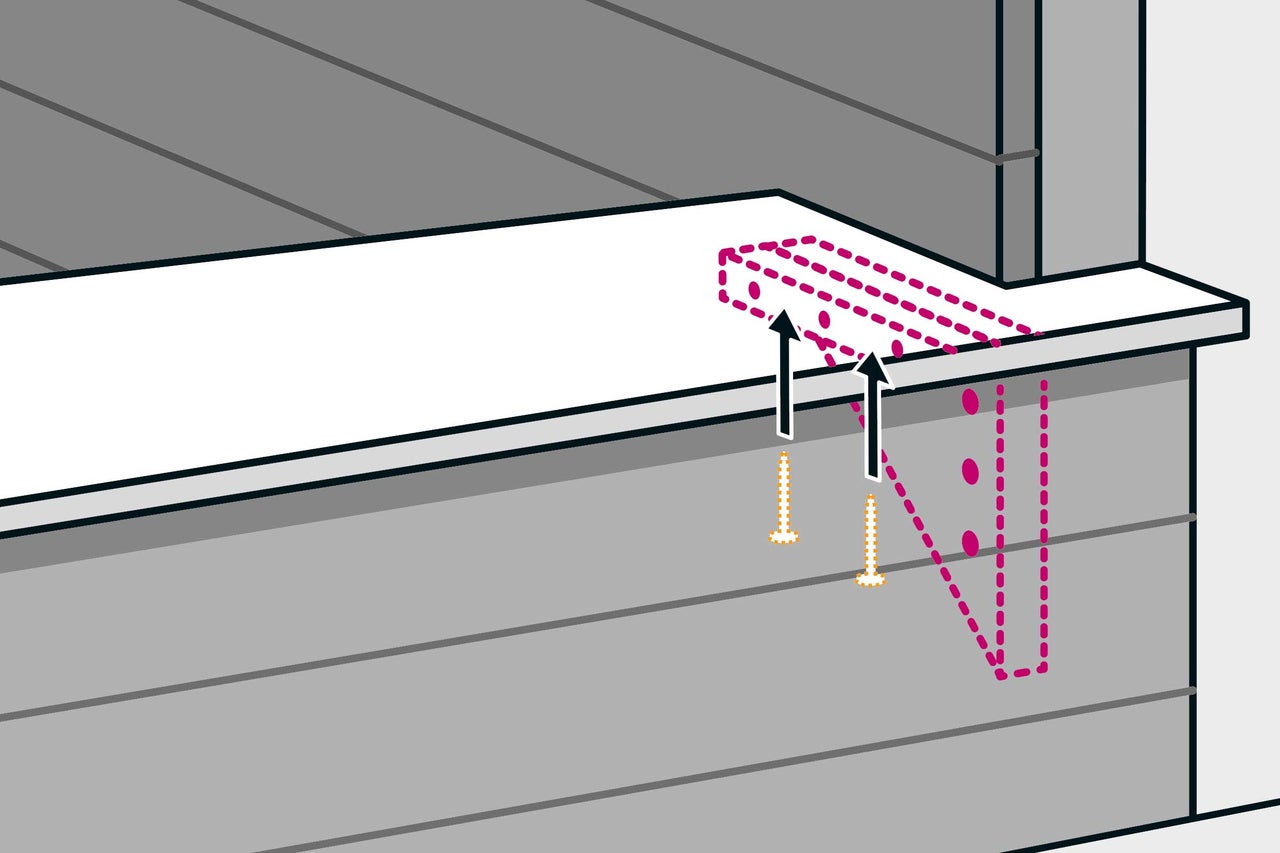

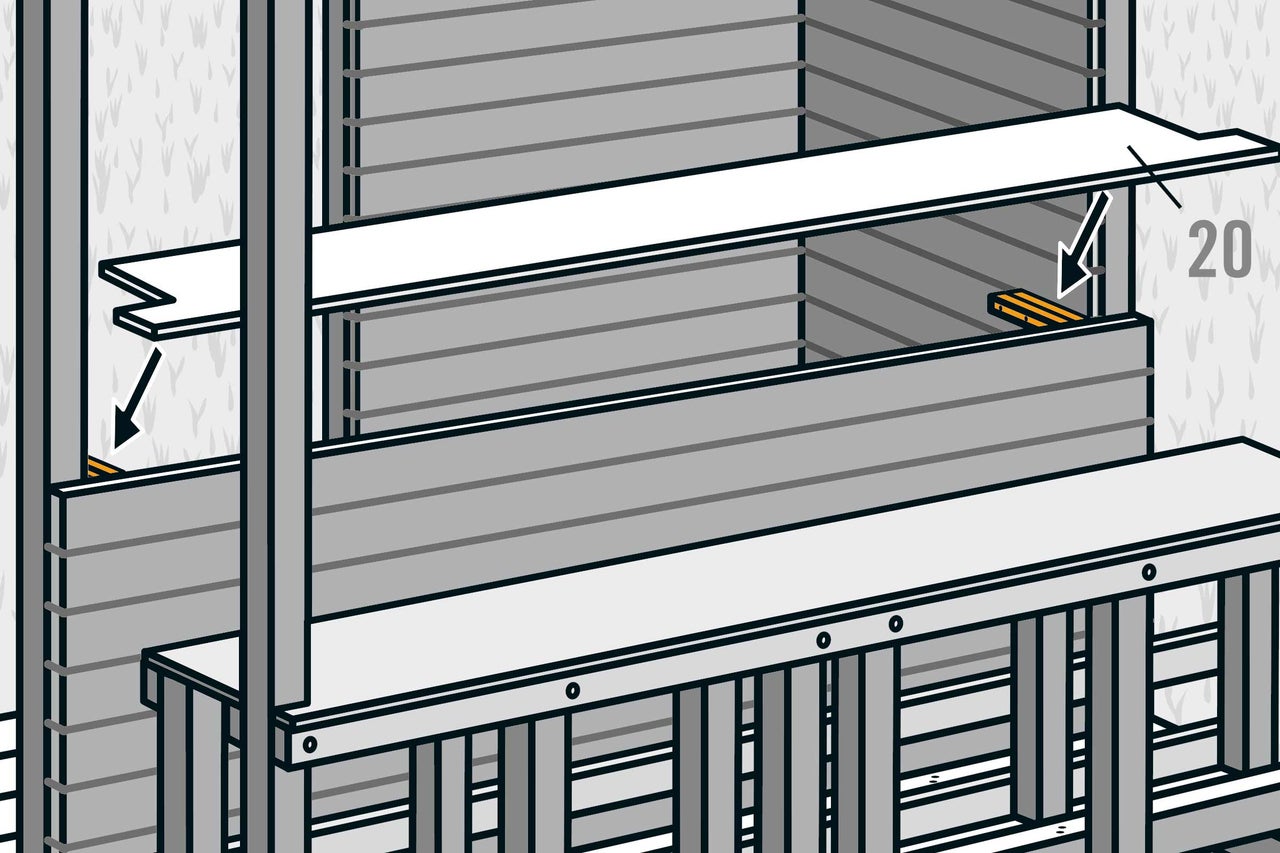

Lege die Thekenplatte (20) auf die Verkleidungsbretter (13) und die seitlichen Abstützungen (18) und (19) auf. Richte sie sauber aus und verschraube sie von unten mit Senkkopfschrauben 4,5x60 mm mit den Kanthölzern (19).

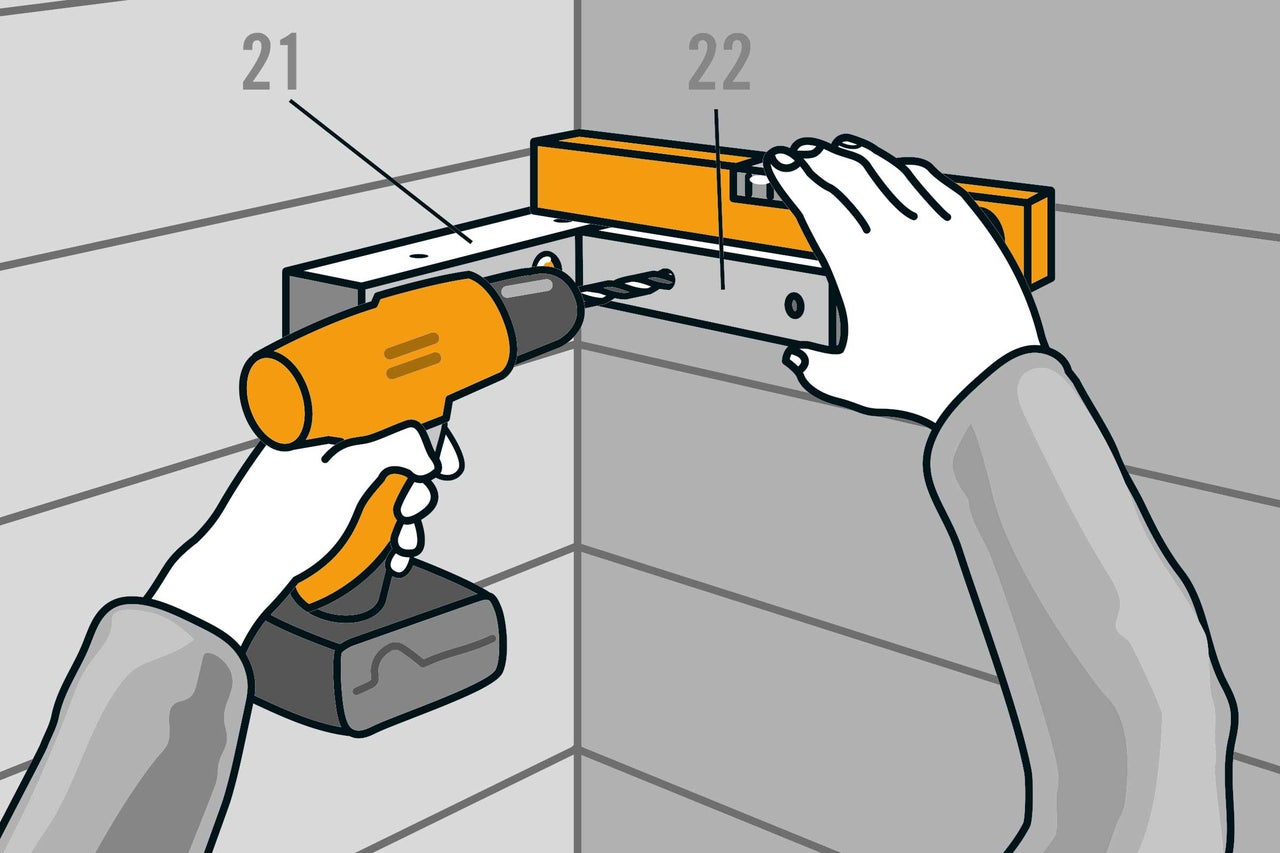

Eckregale bieten selbst in engsten Räumen Stauraum, ohne zu stören. Schneide für jeden Regalboden ein Kantholz (21) 40 x 40 x 200 mm zu und ein Kantholz (22) 40 x 40 x 160 mm. Bohre und senke jeweils zwei Befestigungslöcher waagerecht mit Ø 6 mm in die Hölzer und zwei Löcher senkrecht mit Ø 5 mm – daran wird später der Regalboden verschraubt. Richte die Kanthölzer mit der Wasserwaage aus und übertrage die Position der Bohrlöcher mit der Bohrspitze auf die Verkleidungsbretter (10) und (12). Anschließend die Schraubenlöcher mit Ø 6 mm durchbohren.

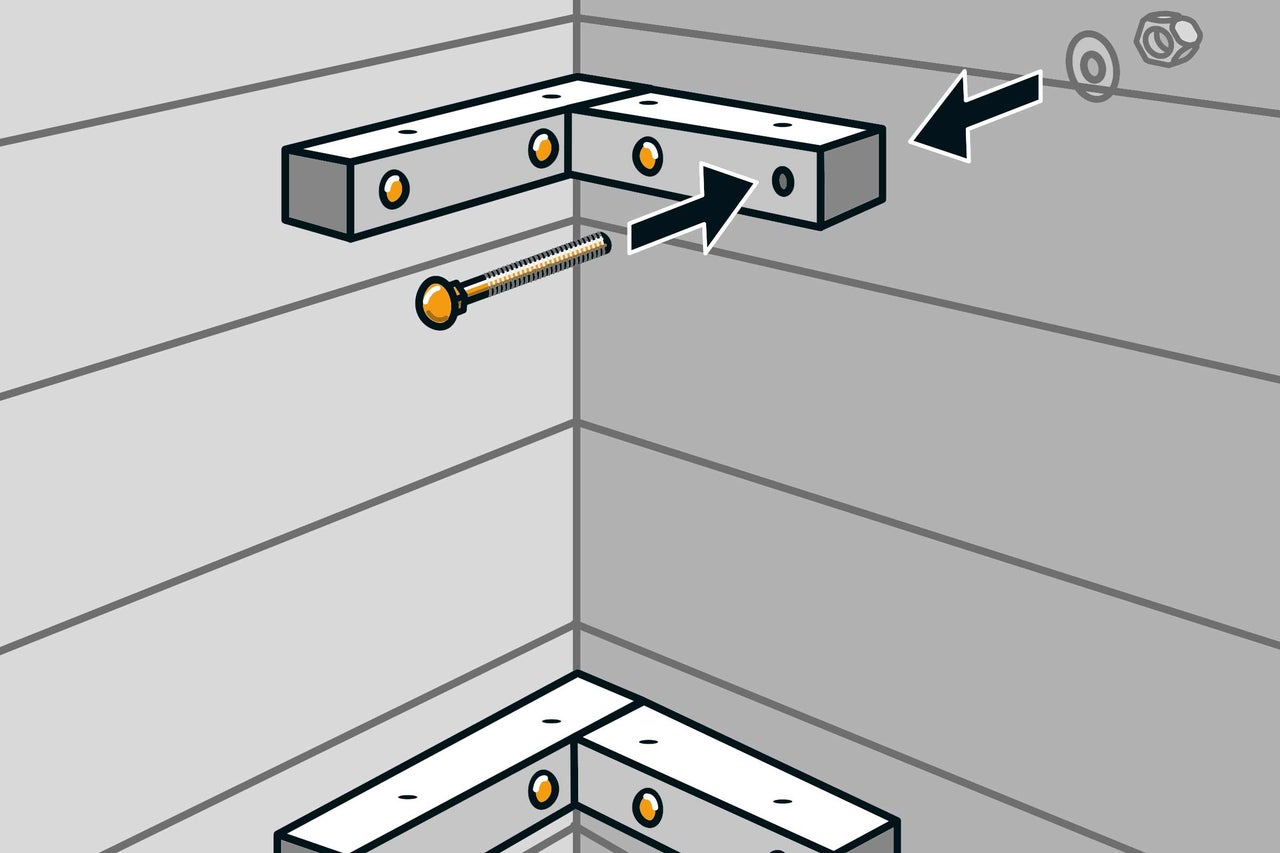

Verschraube die Kanthölzer von innen mit Schlossschrauben M6 x 60 mm, Unterlegscheibe und Hutmutter M6 mit den Verkleidungsbrettern (10) und (12).

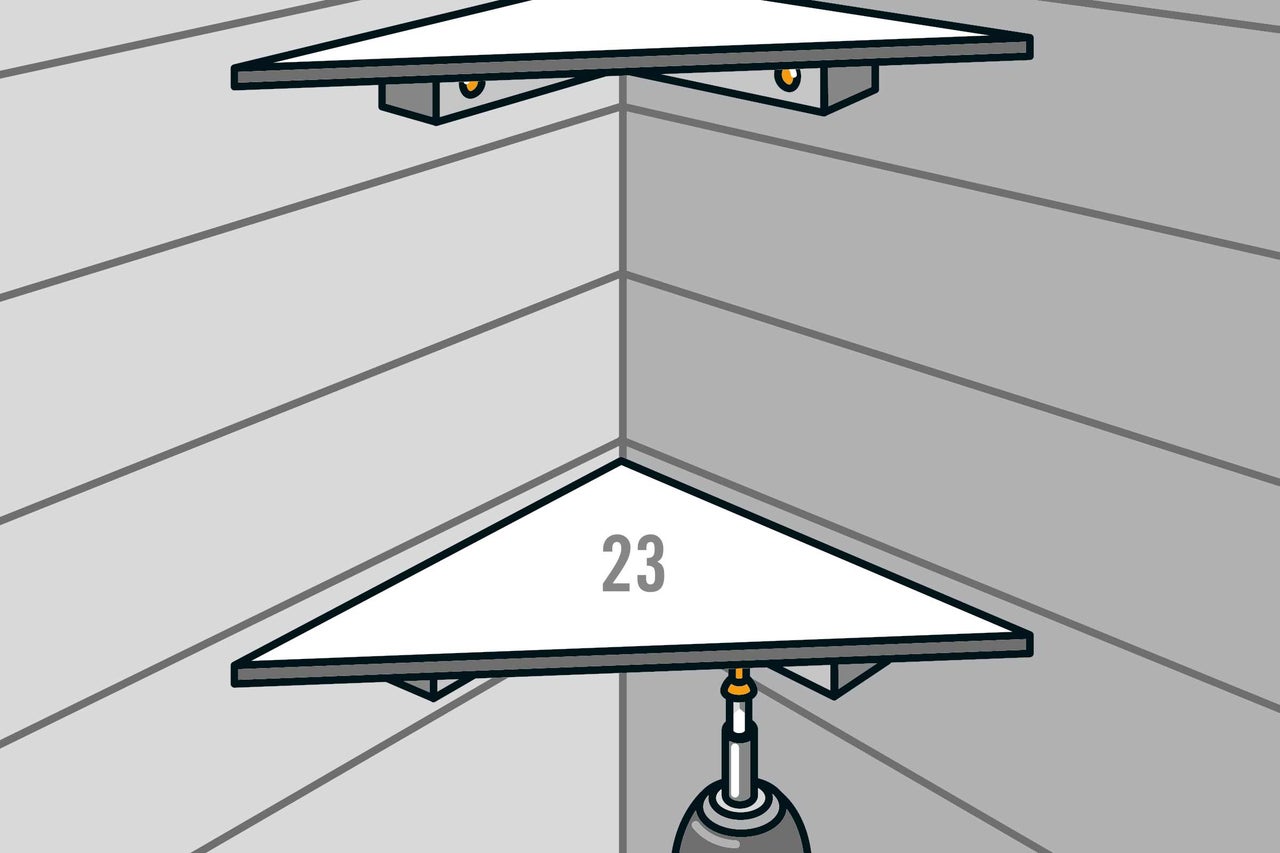

Schneide ein Brett 300 x 300 mm diagonal durch; so erhältst Du zwei dreieckige Regalbretter (23). Schleife die Kanten im 45°-Winkel an und glätte alle Schnittflächen. Lege das Regalbrett (23) auf die Kanthölzer und verschraube es von unten durch die Kanthölzer mit Senkkopfschrauben 4,5x60 mm.

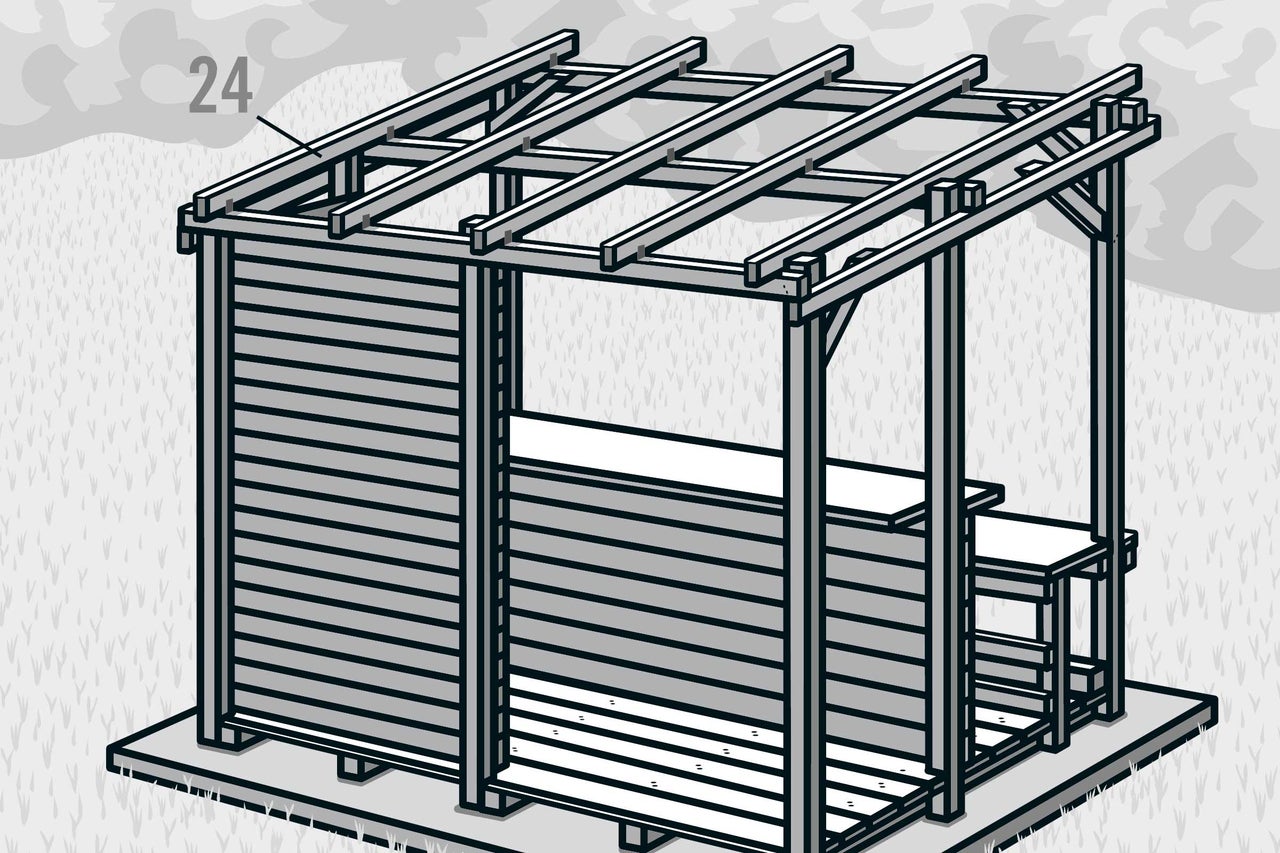

Für das Dach werden in Richtung der Dachschräge Dachsparren aufgelegt. Schneide die Dachsparren (24) so zu, dass vorne und hinten ein Dachüberstand entsteht. Lege die beiden äußeren Dachsparren (24) auf die Pfetten (8) auf, direkt an den Pfosten (4), (6) und (5). Richte sie vorne und hinten mit gleichem Überstand aus. Verschraube diese beiden Sparren mit Winkelverbindern auf den Pfetten. Hierzu Schrauben 4,5 x 30 mm verwenden.
Lege den mittleren Dachsparren am mittleren Pfosten (5) an, richte ihn parallel zu den beiden anderen Sparren aus und verschraube ihn ebenfalls mit Winkelverbindern auf den Pfetten. Richte die beiden letzten Sparren mittig zwischen den drei ersten Sparren aus und verschraube auch sie mit Winkelverbindern auf den Pfetten. Ragen jetzt noch Pfosten (4), (6) oder (5) über die Dachsparren (24) hinaus? Dann schneide sie oben bündig (schräg) mit den Sparren ab.

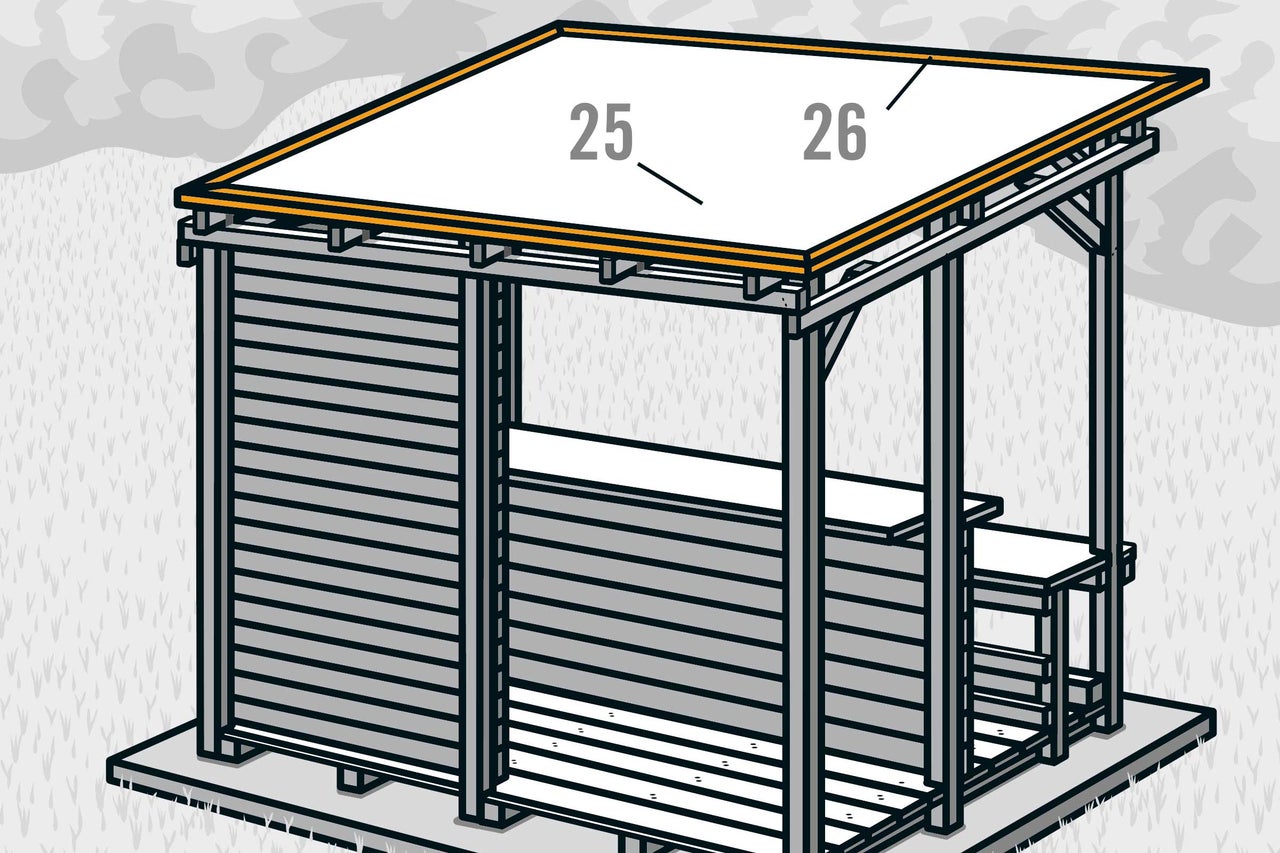

Für die 2340 x 1940 mm große Trägerfläche (25) für die Dacheindeckung werden Schalbretter oder OSB-Verlegeplatten quer zu den Dachsparren (24) aufgenagelt, ringsum mit gleichem Überstand zu der Trägerkonstruktion aus Dachsparren und Pfetten. Verschraube anschließend ringsum Dachkantenwinkel (26) an der Trägerfläche (25) aus Schalbrettern oder OSB-Verlegeplatten, damit kein Wasser in sie eindringen kann

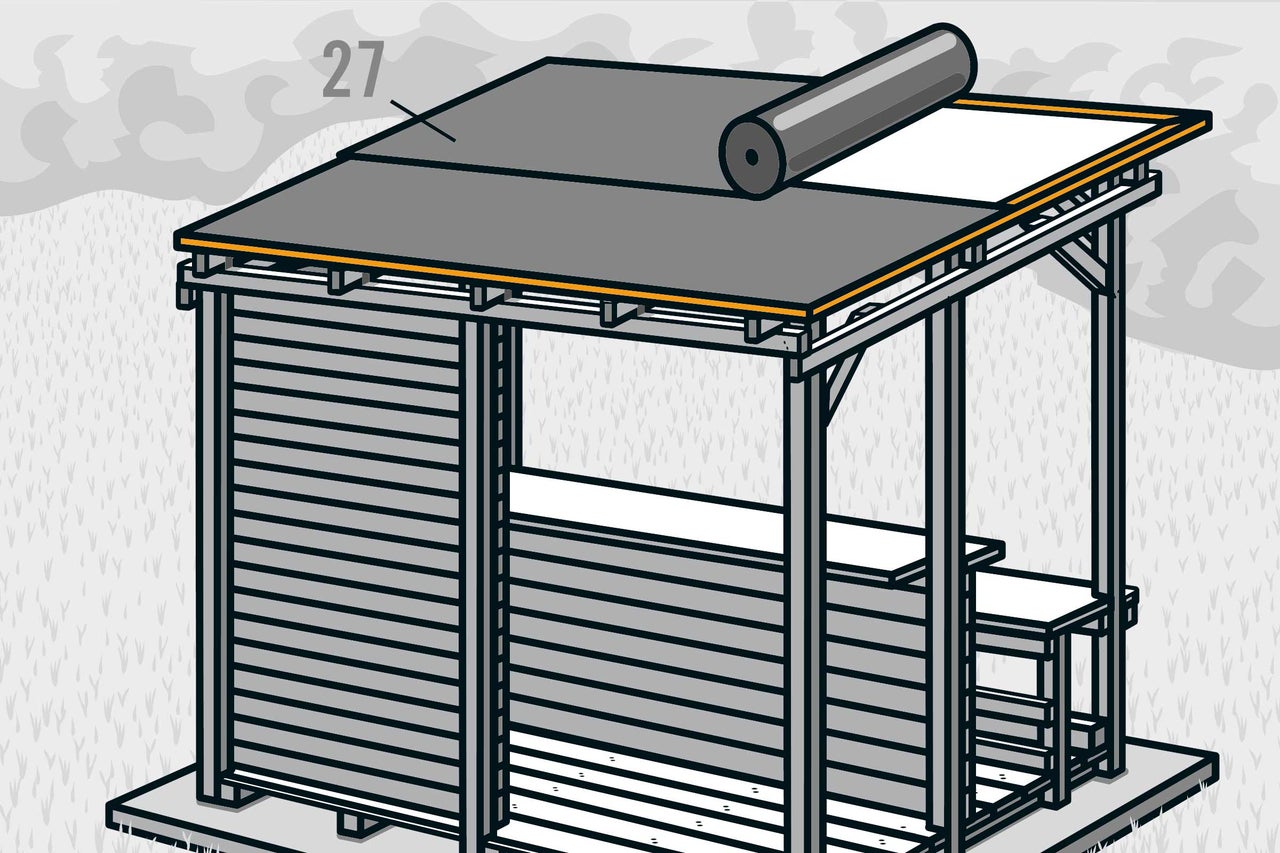

Verlege die Dachpappe (27) in Bahnen von unten nach oben mit mind. 10 cm Überlappung auf der Trägerfläche (25) und befestige sie mit Dachpappstiften – achte darauf, dass die Trägerfläche anschließend vollständig mit Dachpappe abgedeckt und geschützt ist.

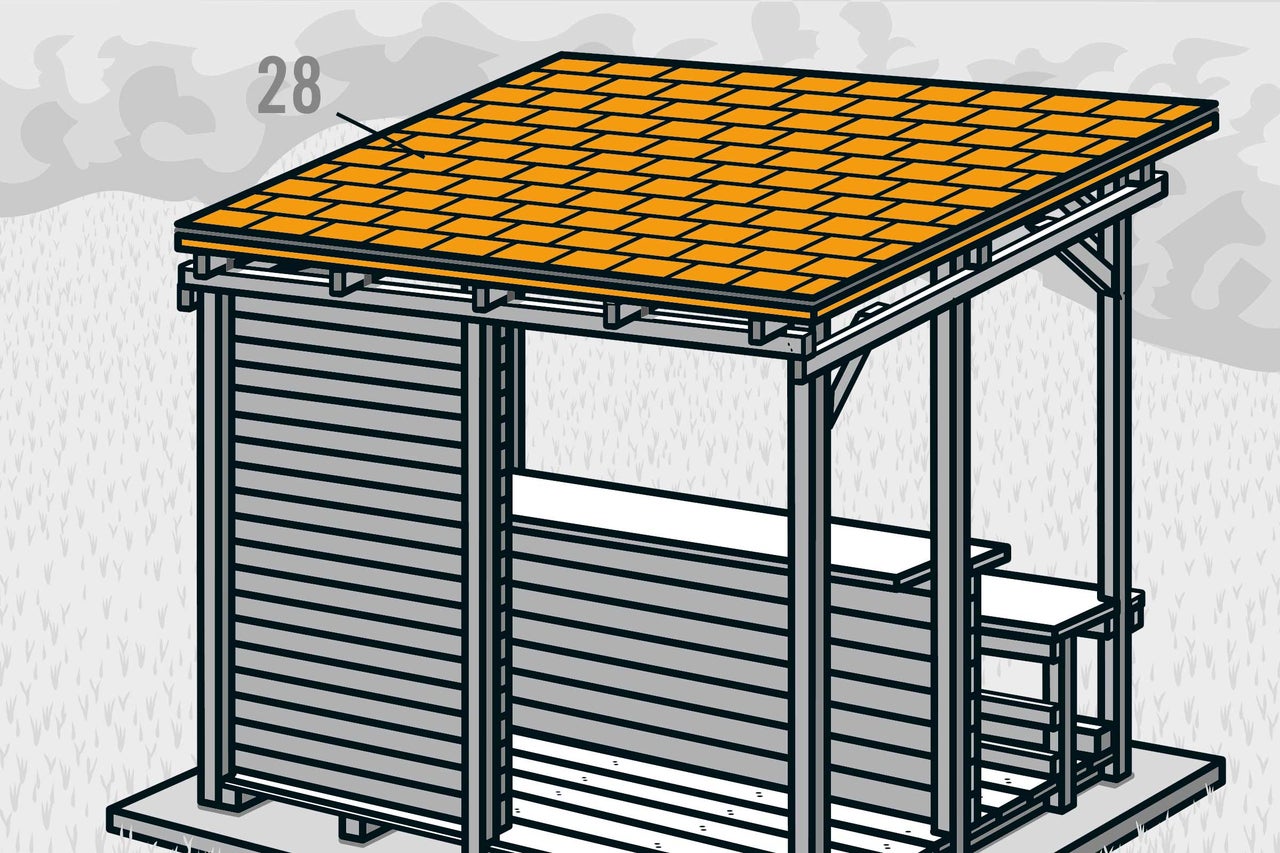

Dachpappe allein reicht als Dacheindeckung nicht aus, sie ist nur die Grundlage, z. B. für Bitumenschindeln (28). Zusätzlich kann vor dem Eindecken eine Dachentwässerung montiert werden.
Weitere Tipps zum Thema Dach decken findest Du in unserem Ratgeber.
Jetzt ist Deine Outdoor-Bar fertig. Jetzt heißt es einrichten und Platz nehmen. Prost!
