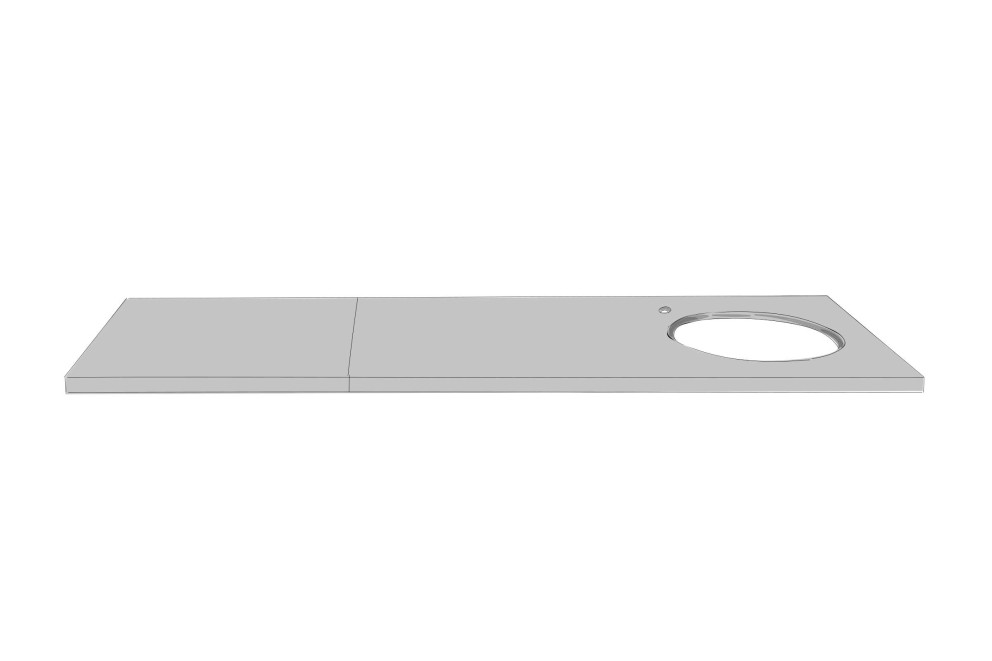

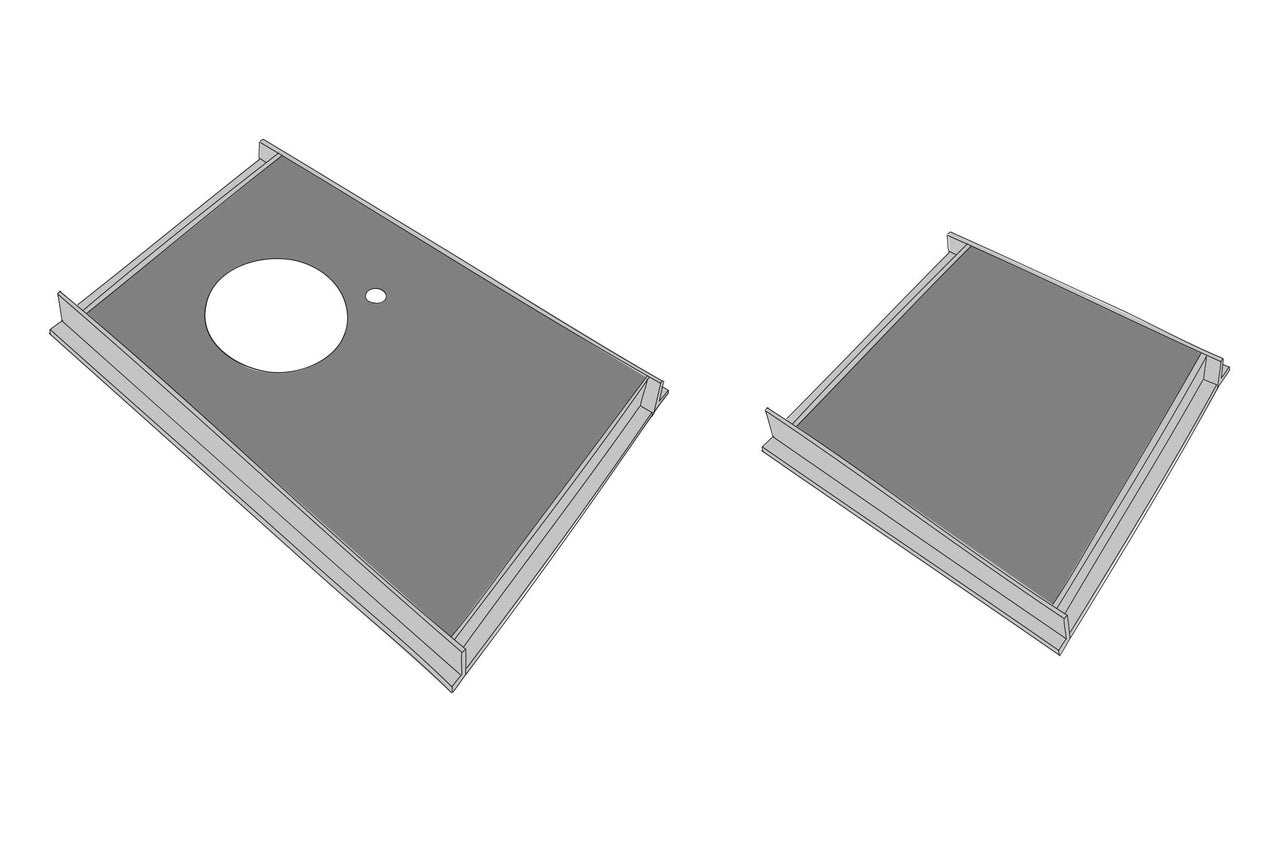

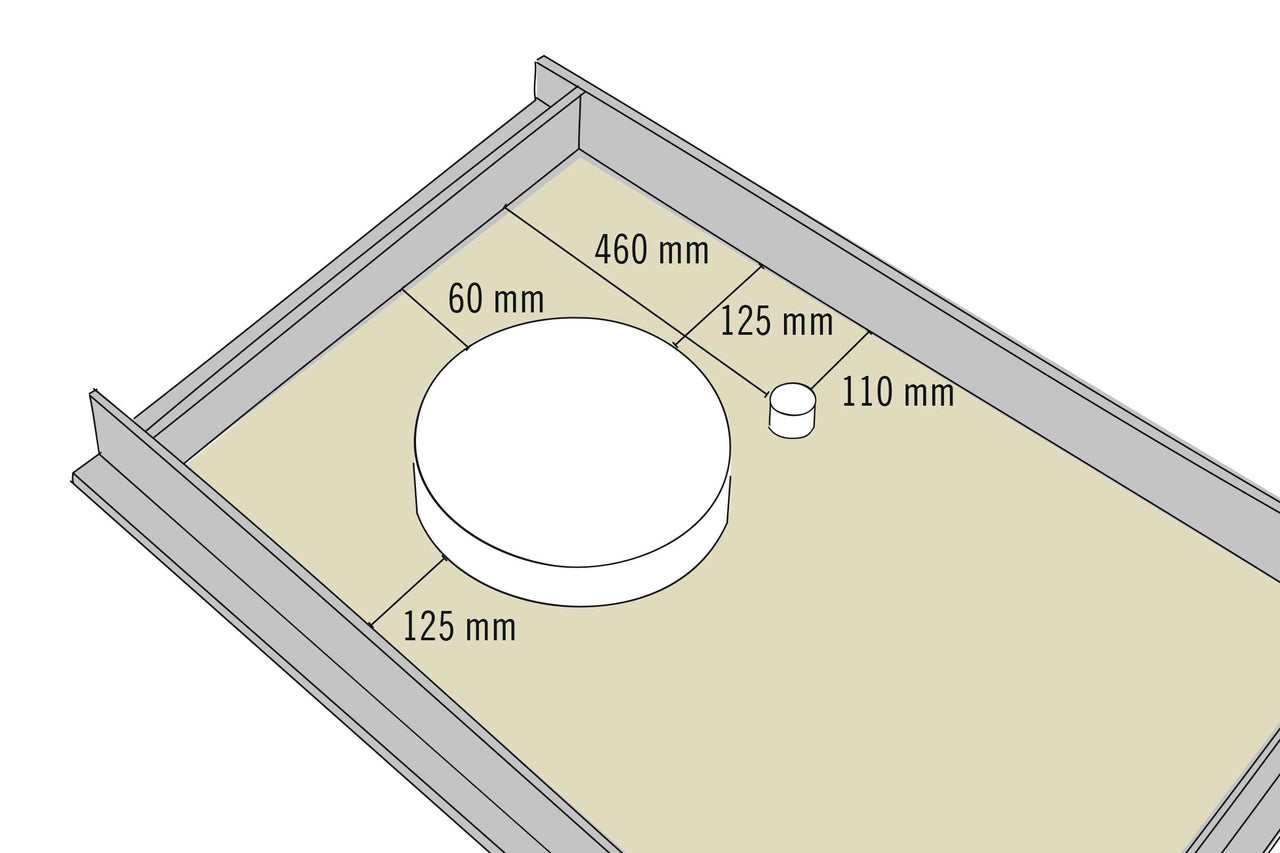

outdoor kueche barney teil 1

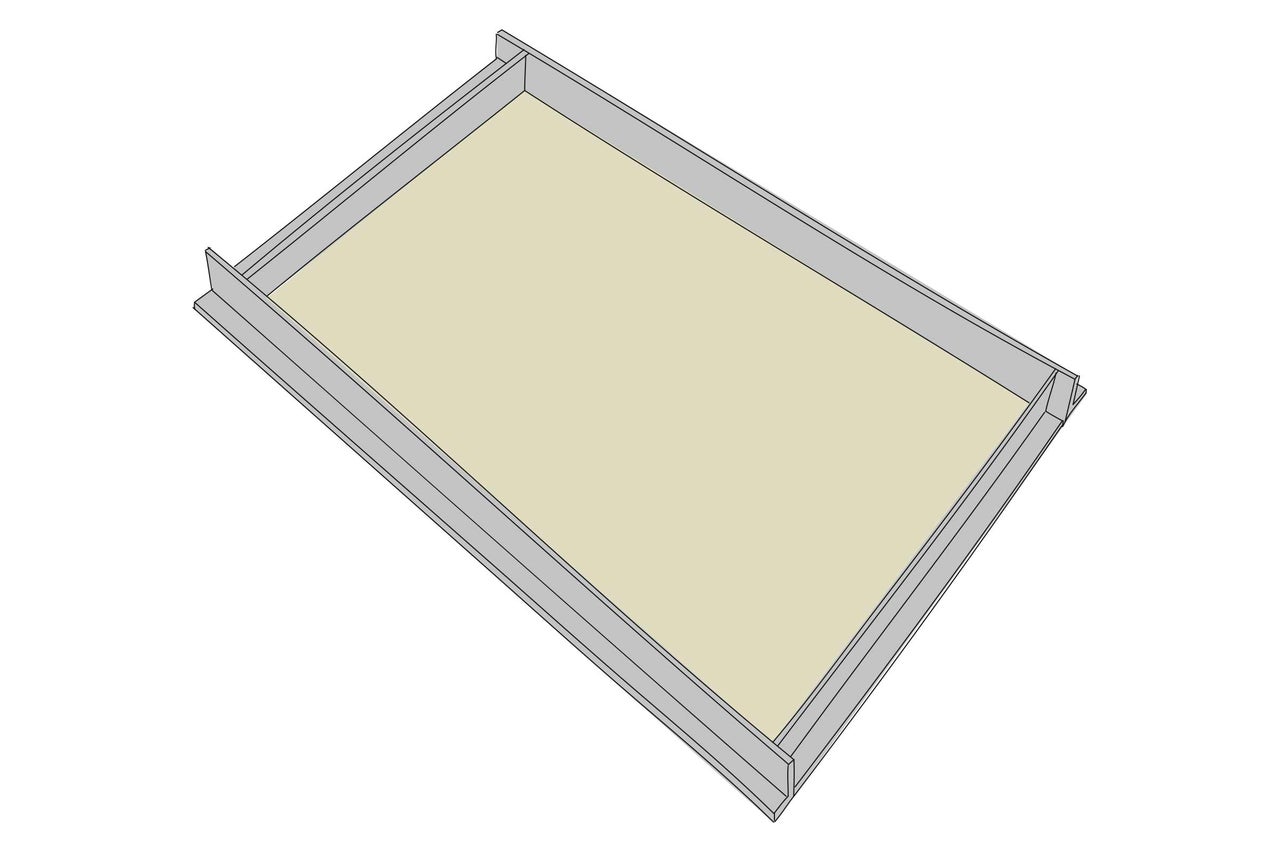

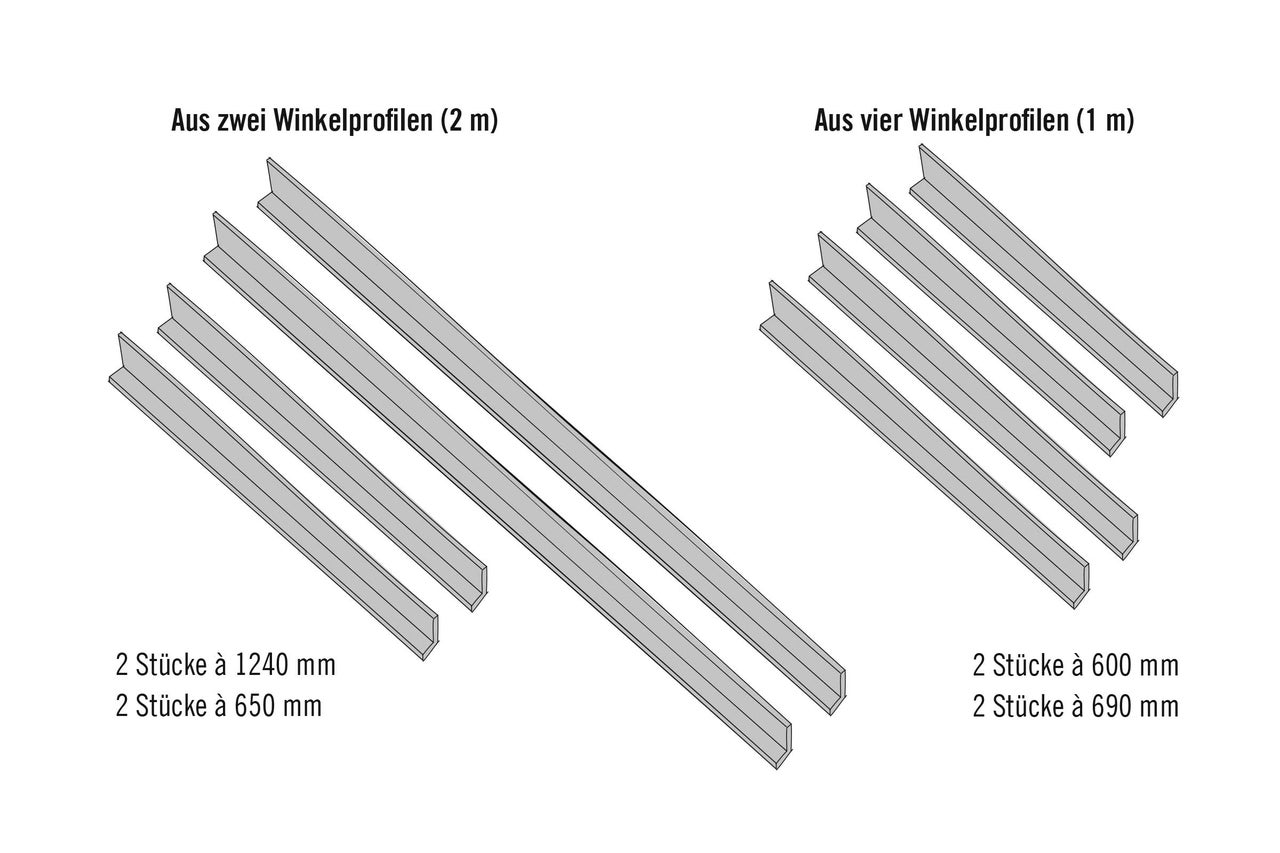

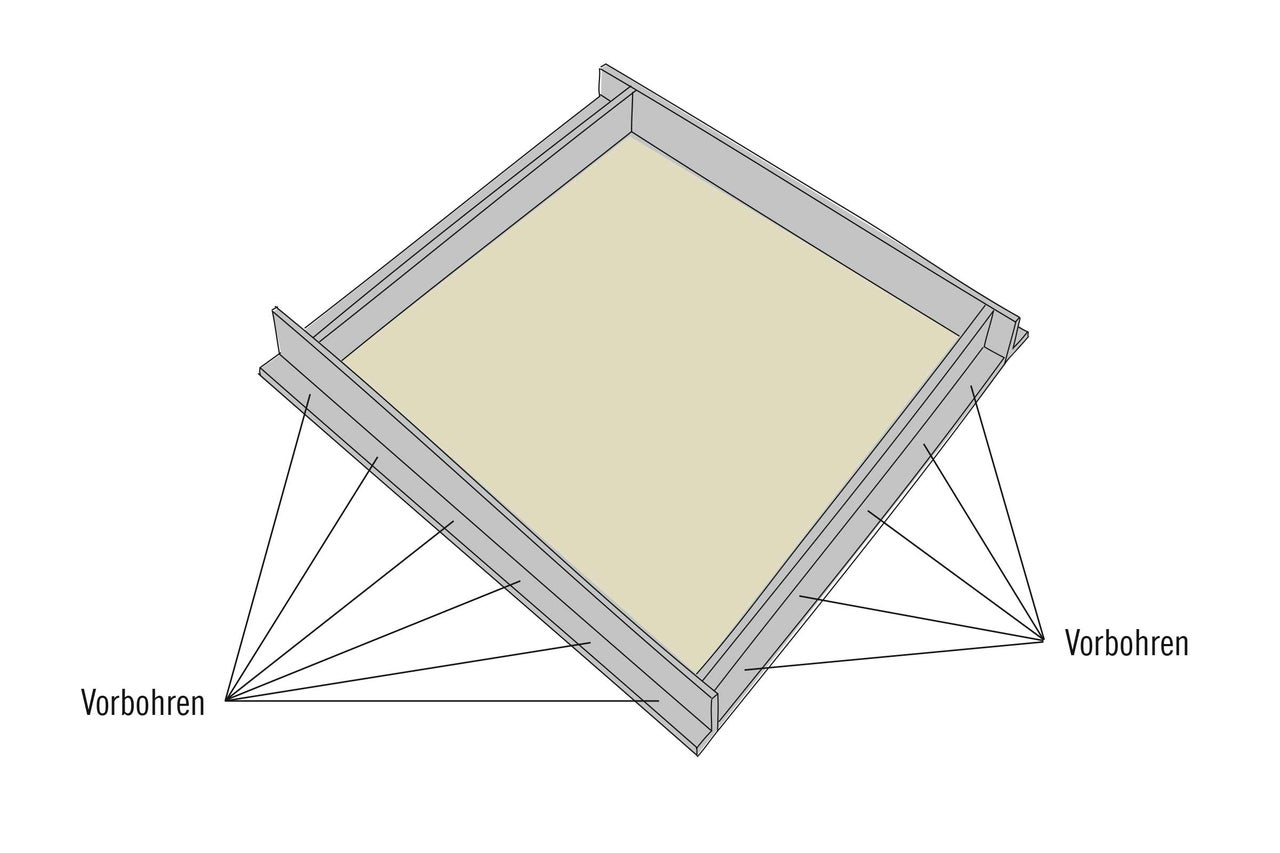

Maße:

  • Große Betonplatte 40x650x1200 mm
  • Kleine Betonplatte 40x600x650 mm

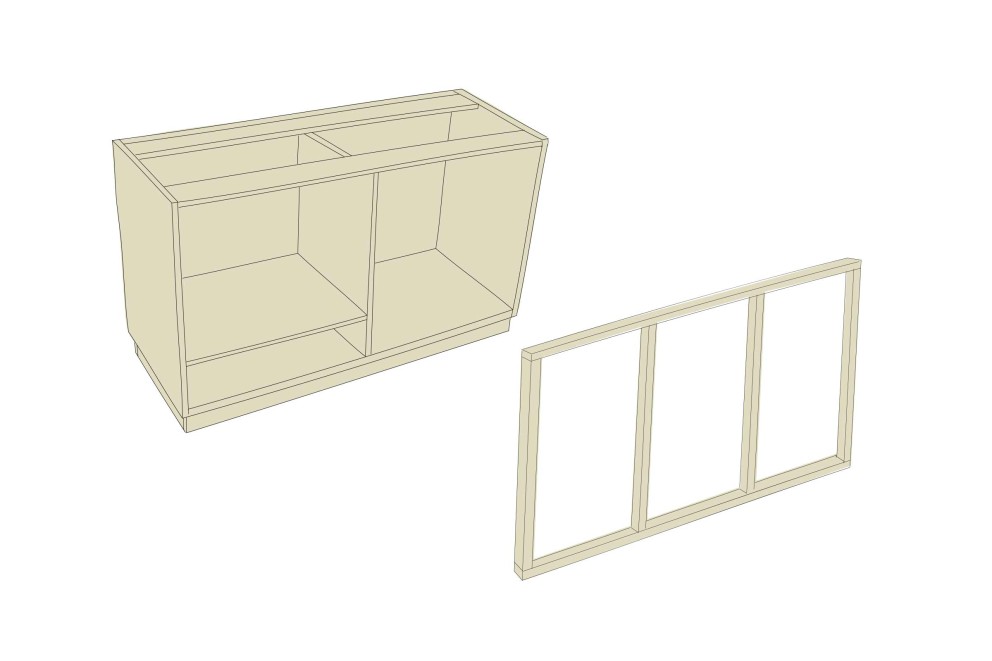

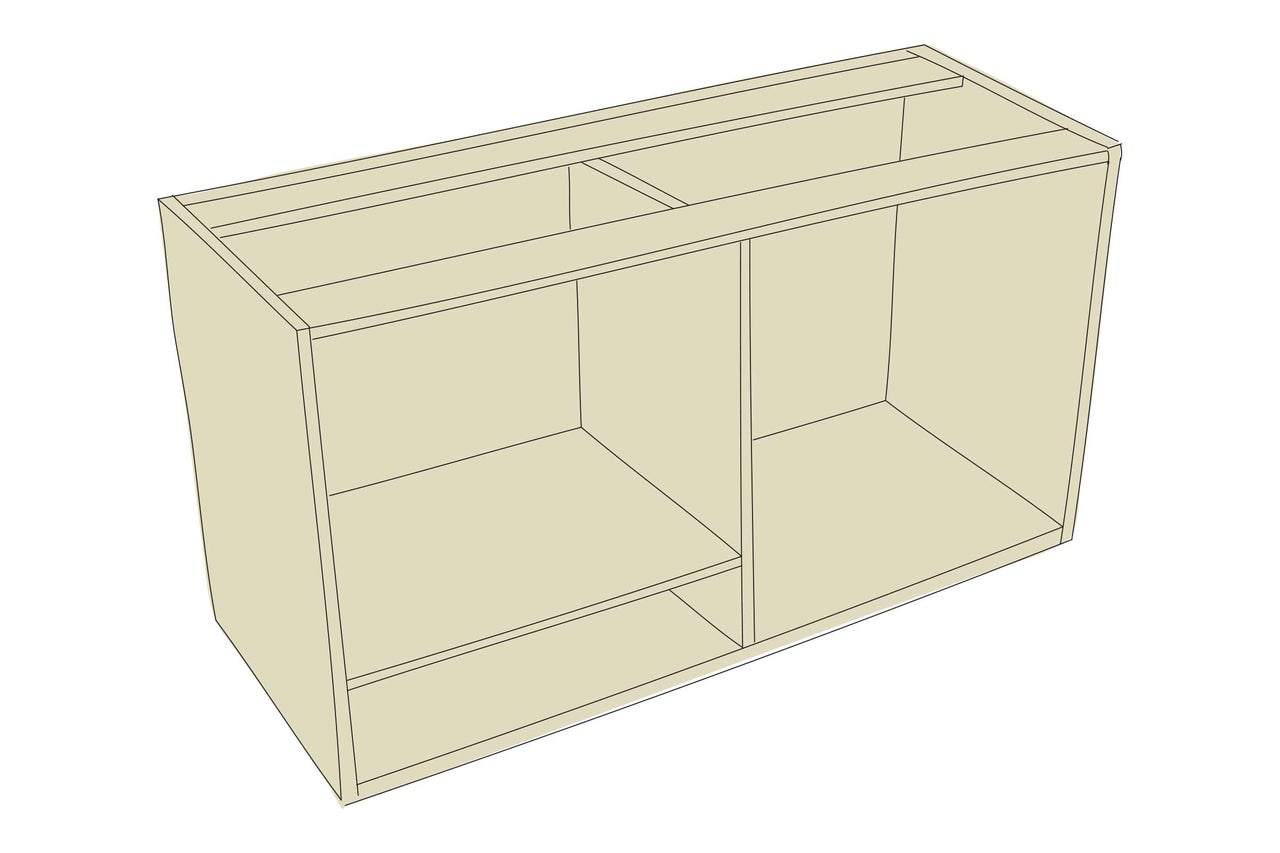

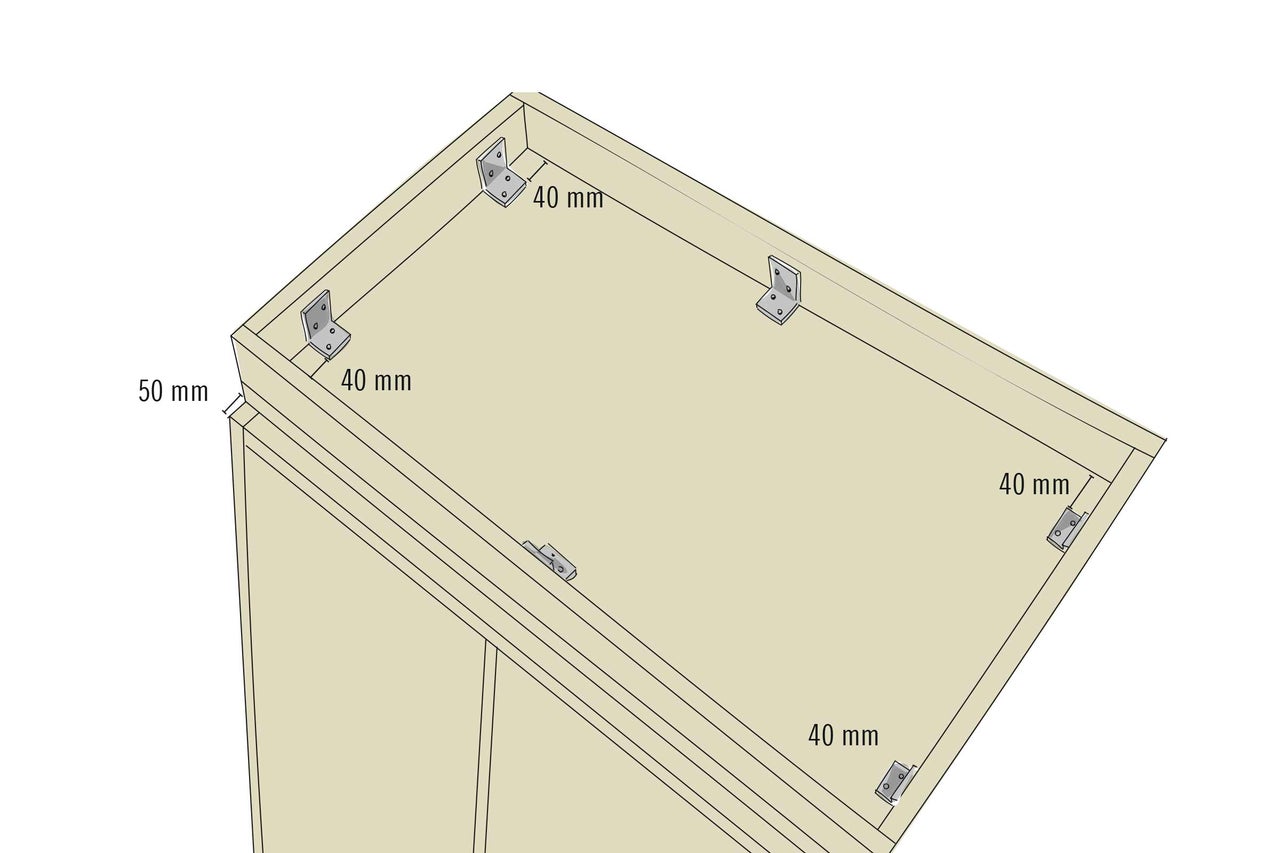

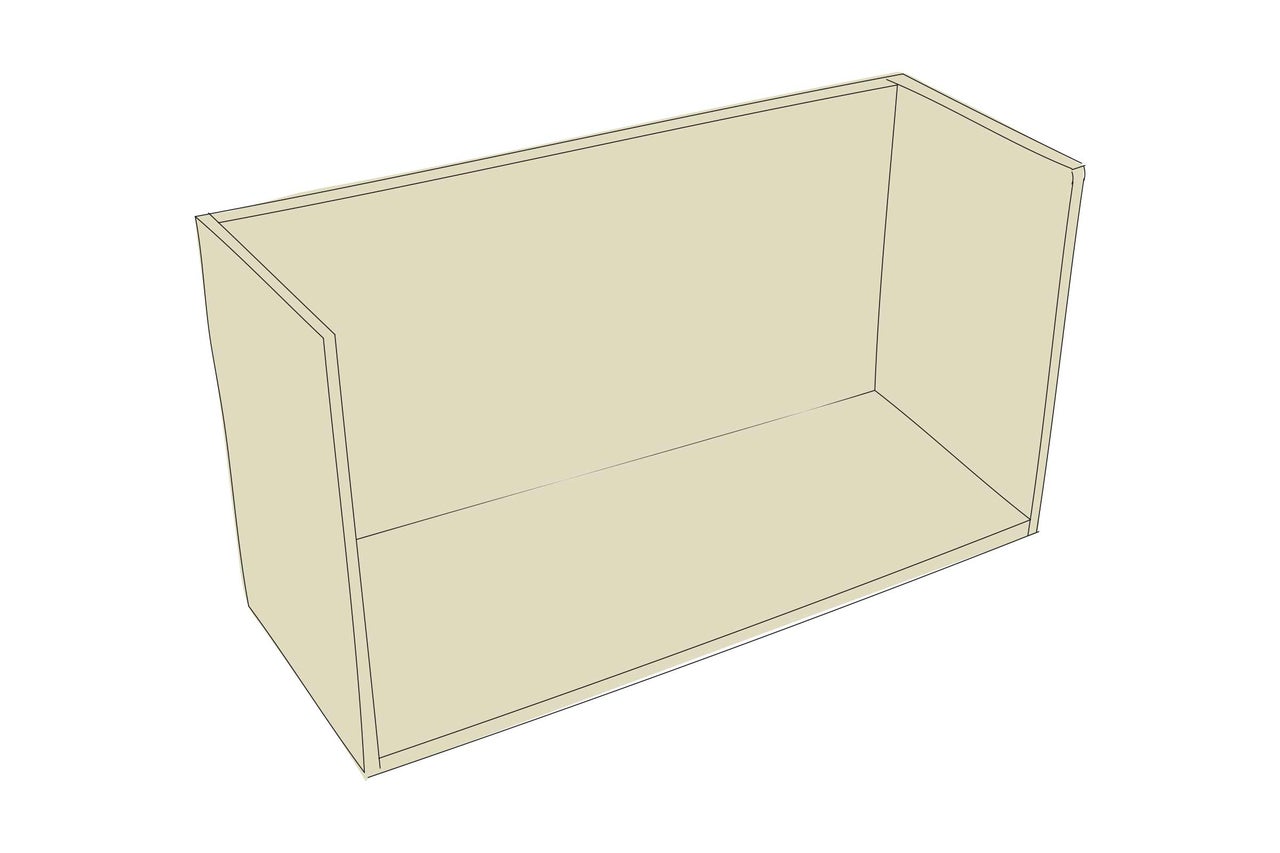

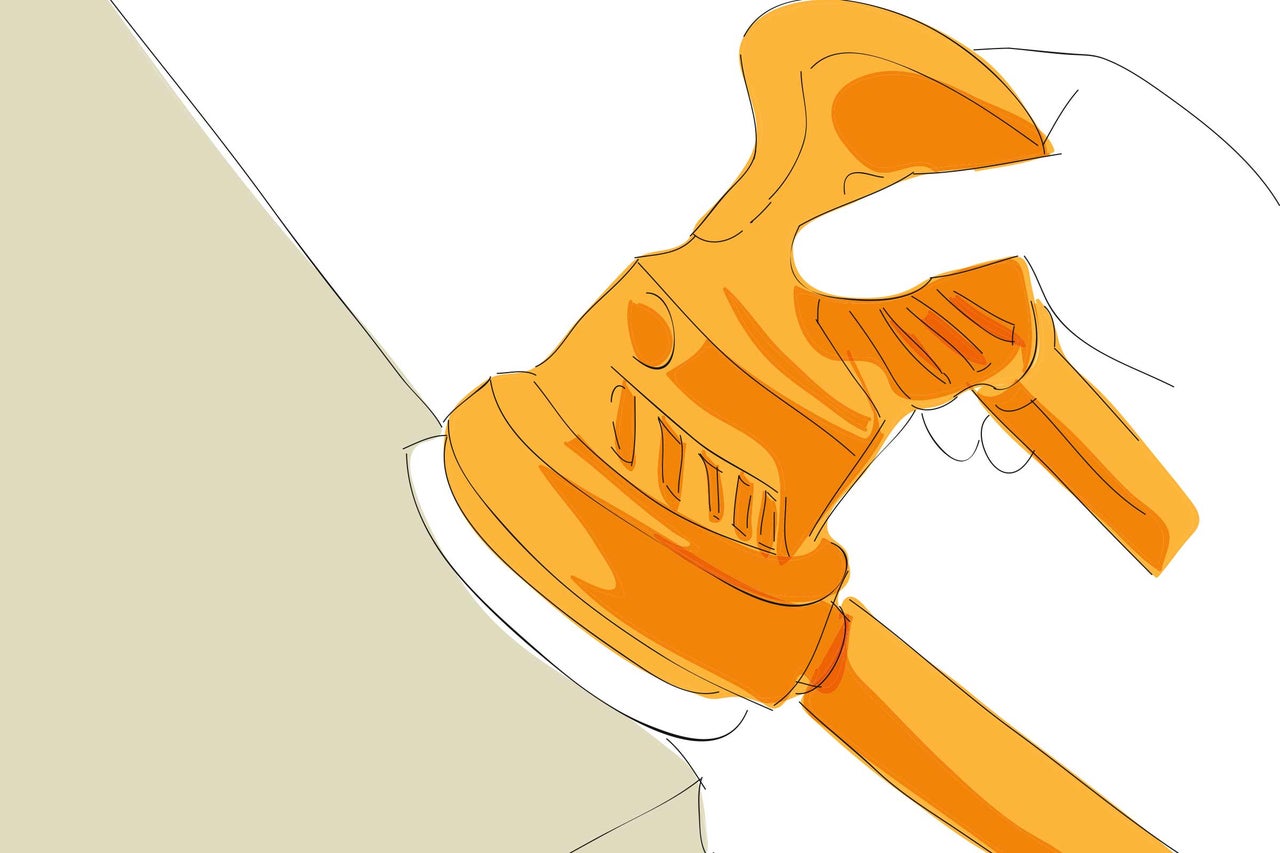

outdoor kueche barney teil 2

Zuschnittsliste Siebdruckplatten (18 mm):

  • Rückwand: 1 Stück à 1134x767 mm
  • Bodenplatte: 1 Stück à 1134x583 mm
  • Sockelstreifen: 2 Stücke à 447x100 mm (Tiefe)
  • Sockelstreifen: 2 Stücke à 1170x100 mm (Breite)
  • Zwischenwand: 1 Stück à 565x749 mm
  • Seitenwände: 2 Stücke à 583x785 mm
  • Querstreben: 2 Stücke à 1134x100 mm

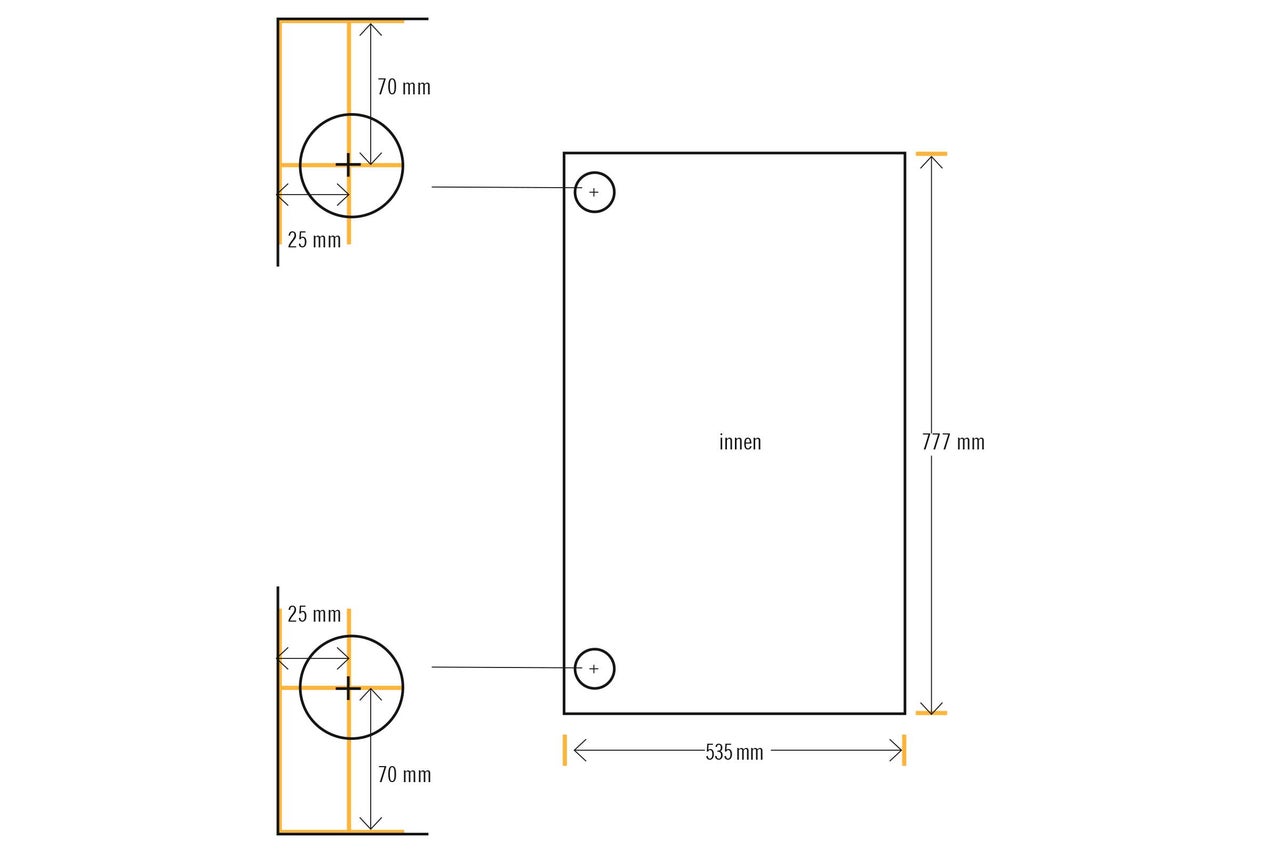

  • Tür: 1 Stück à 537x777 mm
  • Einlegeboden: 1 Stück à 603x565 mm

Die Siebdruckplatten so vorbohren und senken, dass ihre glatten Seiten später das Innere des Korpus bilden und die strukturierte Oberfläche nach außen zeigt.

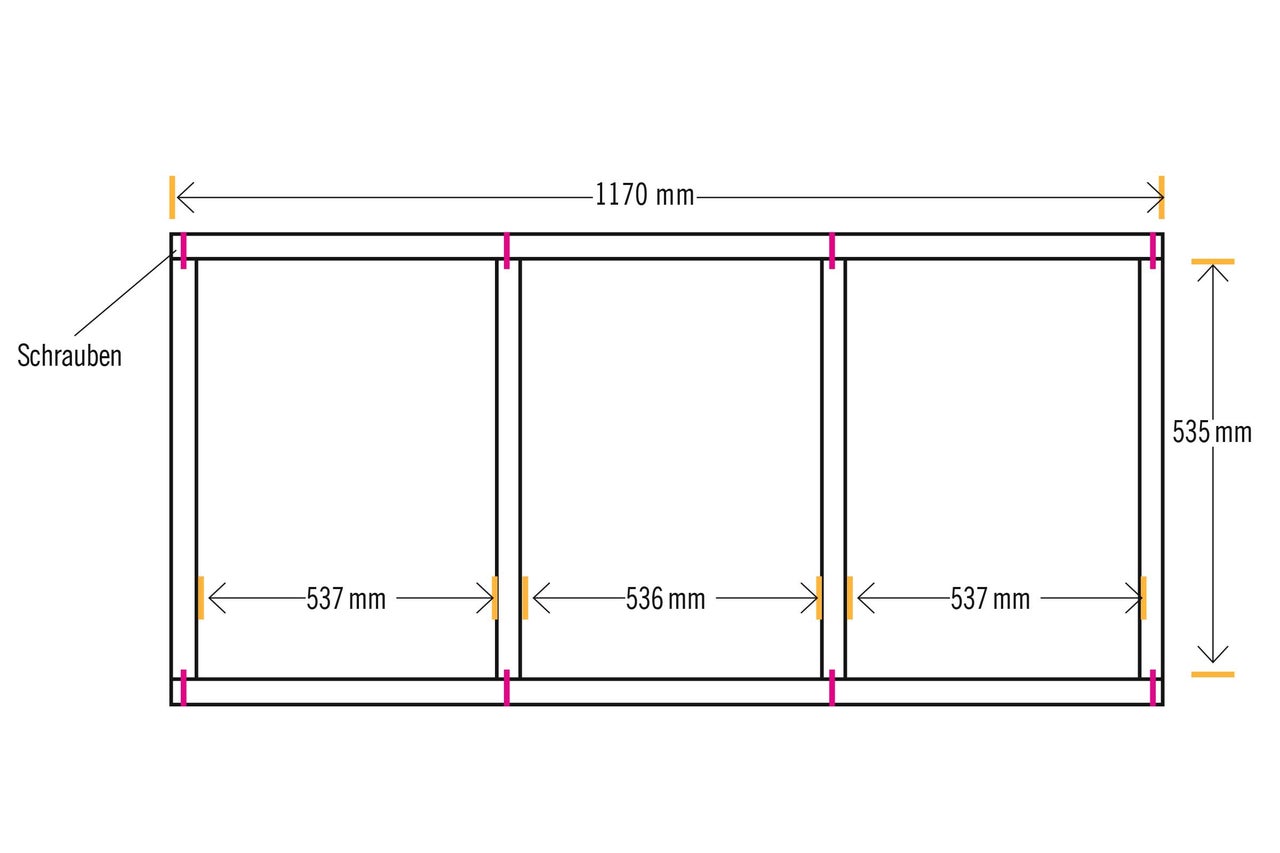

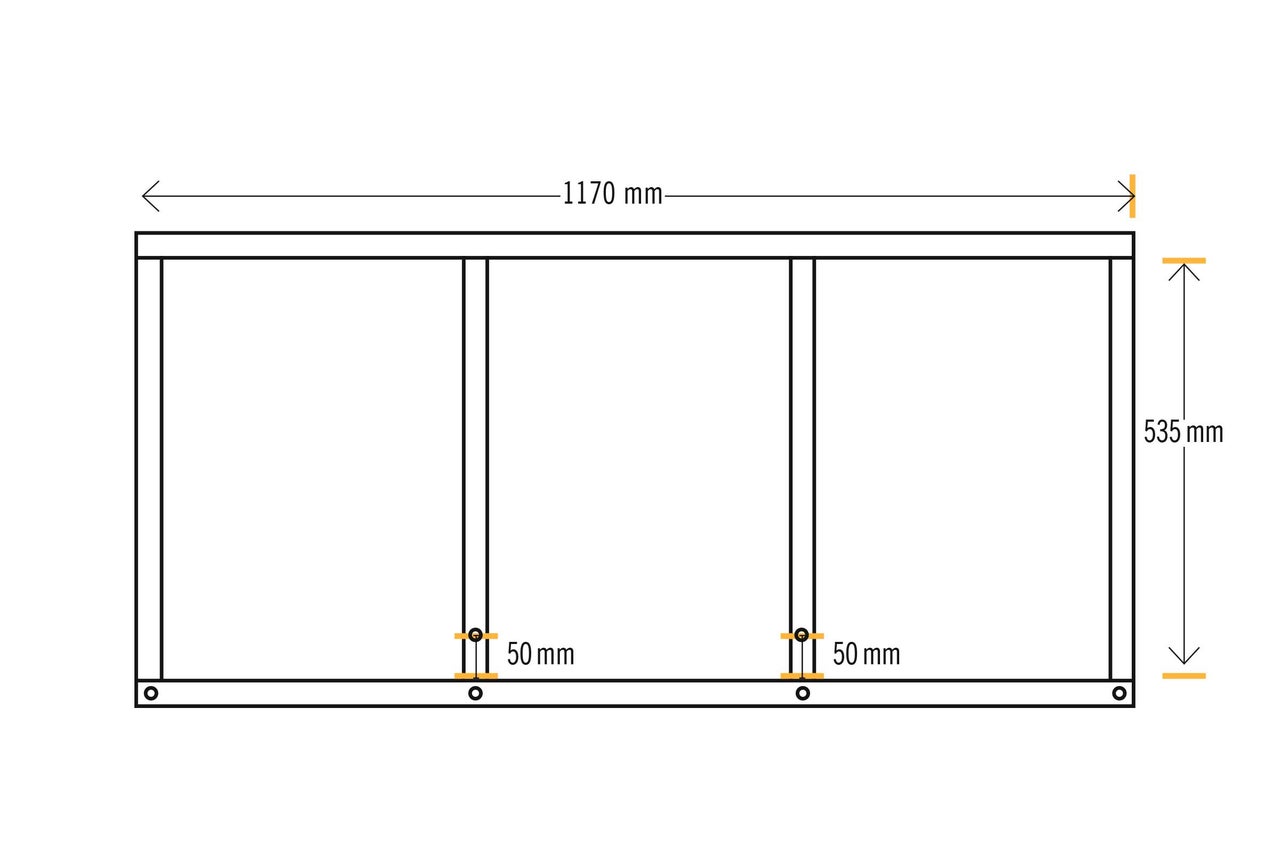

Zuschnittliste Latten für Spritzwand (Furnierschichtholz 24x40x2400 mm):

  • lang: 2 Stücke à 40x1770mm
  • kurz: 4 Stücke à 40x535 mm

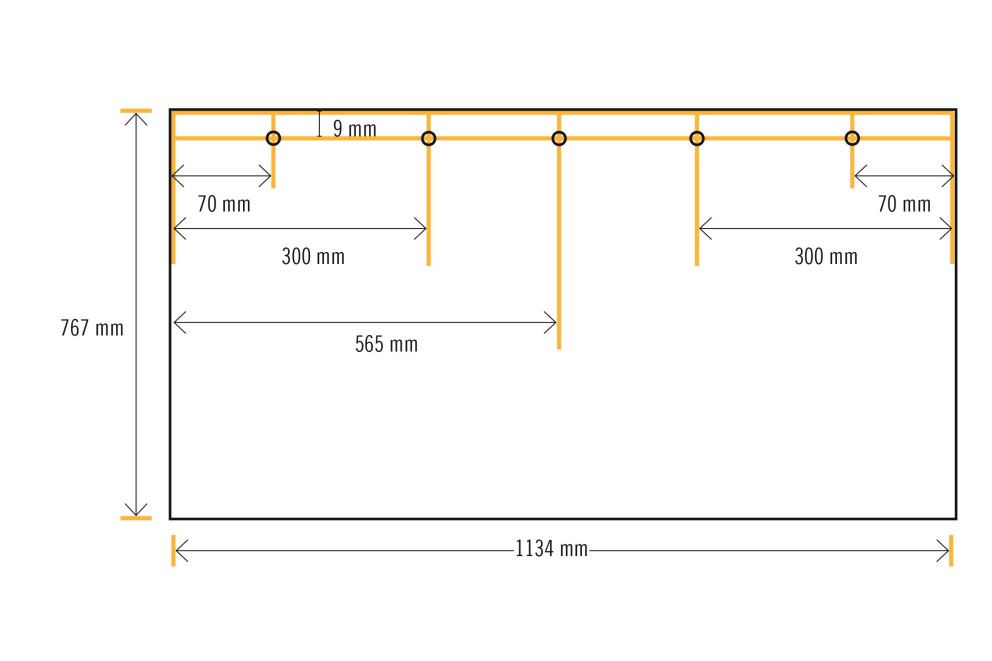

outdoor kueche barney spuelenschrank bohrskizze rueckwand

Durch diese Bohrlöcher verschraubst Du später die Querstreben mit der Rückwand.

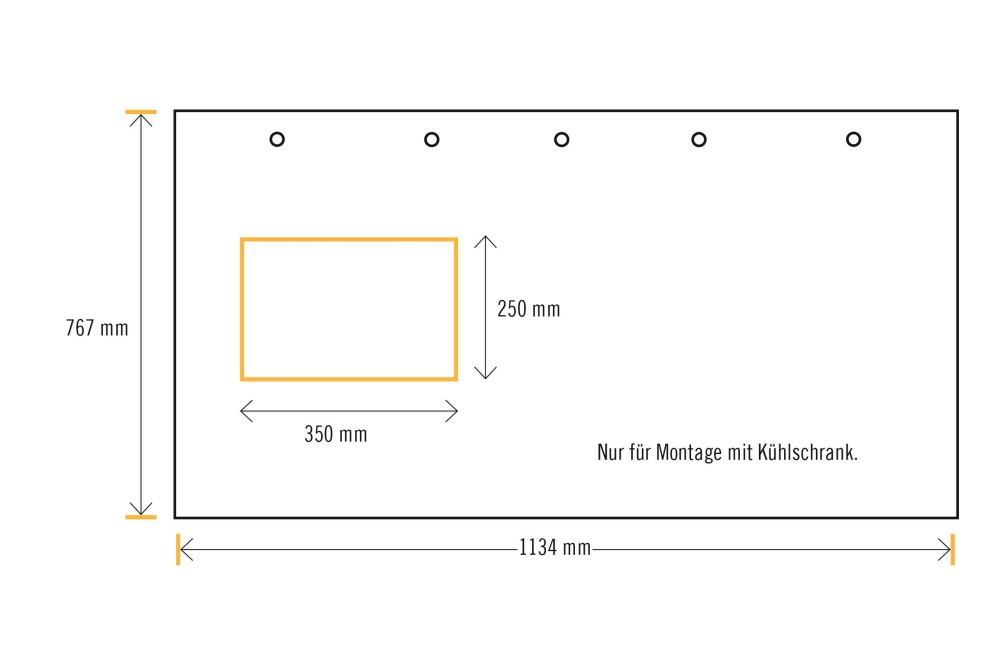

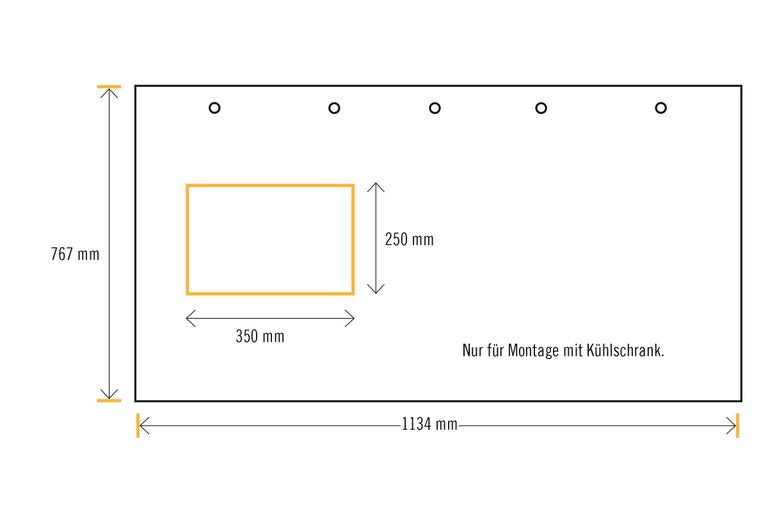

outdoor kueche barney spuelenschrank saegeskizze rueckwand

Möchtest Du später einen Kühlschrank auf dem Einlegeboden platzieren? Dann empfiehlt es sich, eine Lüftungsfläche von ca. 250x350 mm aus der linken Seite der Rückwand auszusägen.

(Beachte für die genaue Platzierung der Lüftungsfläche auch die Maßangaben des Kühlschranks.)

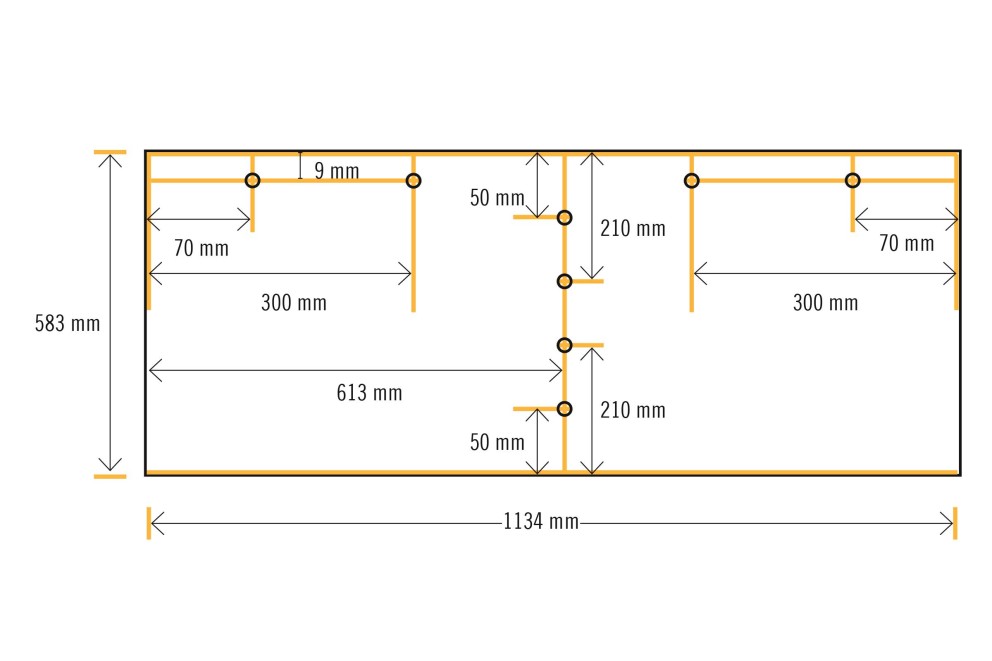

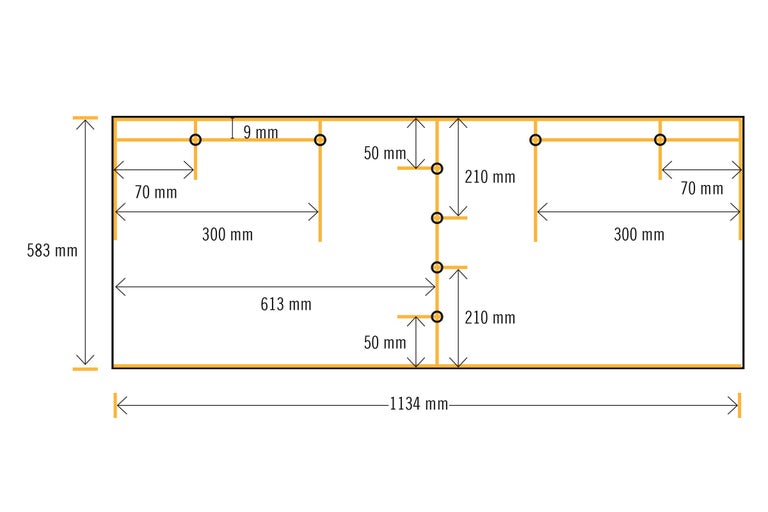

outdoor kueche barney spuelenschrank bohrskizze bodenplatten

Durch diese Bohrlöcher verschraubst Du später die Bodenplatte mit der Rückwand.

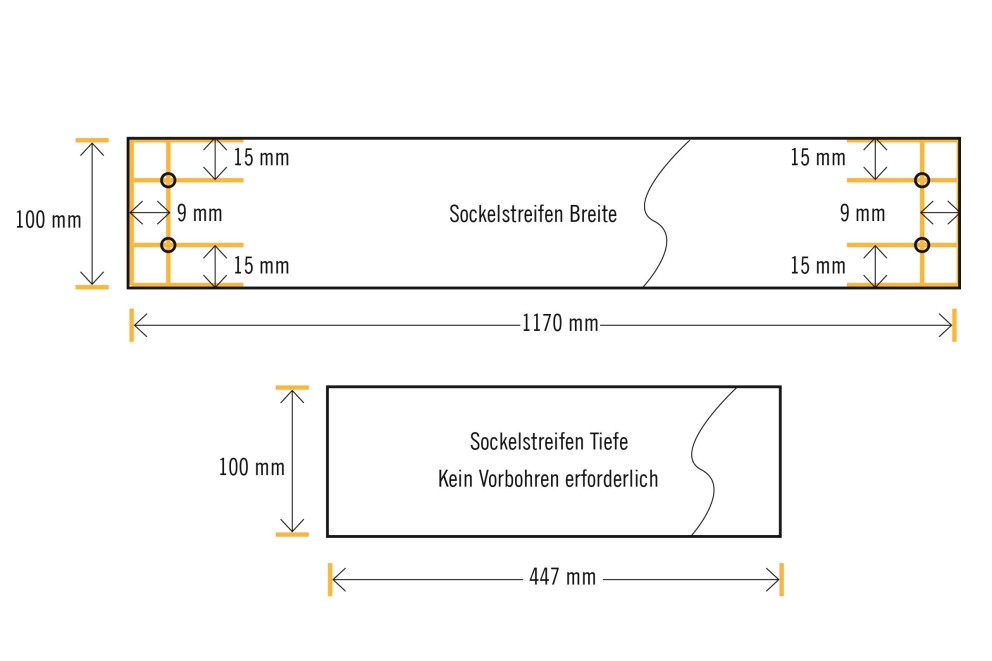

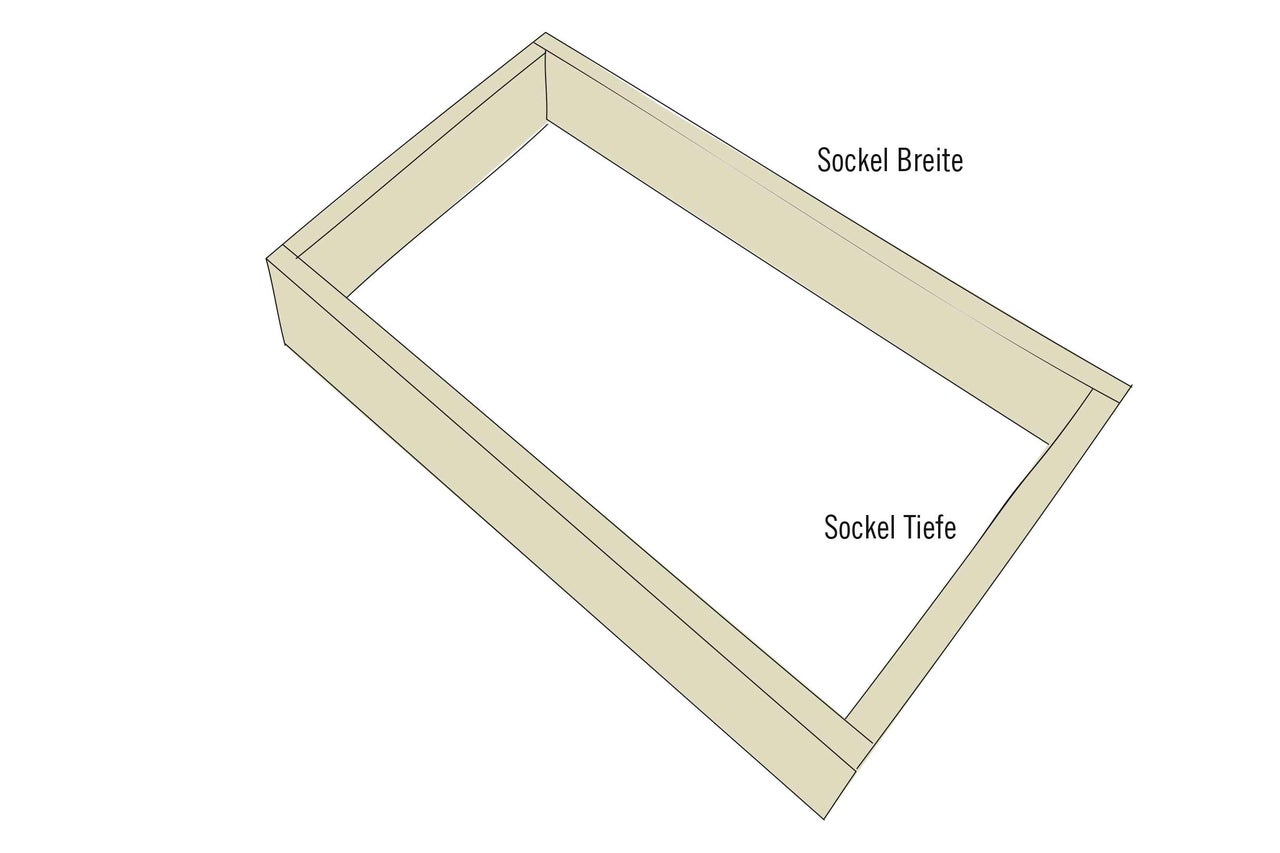

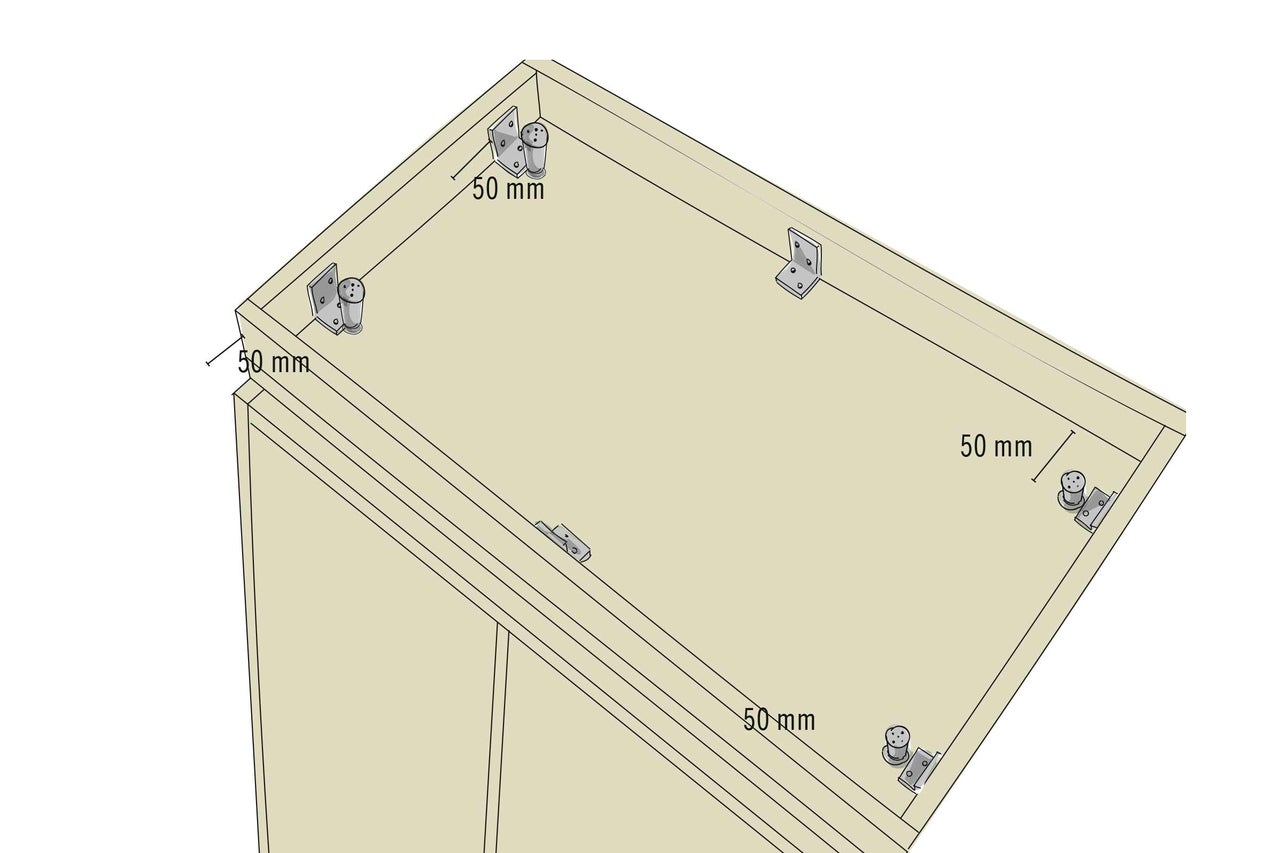

outdoor kueche barney spuelenschrank bohrskizze sockelstreifen

Durch diese Bohrlöcher verschraubst Du später den Sockel auf dem der Spülenschrank steht.

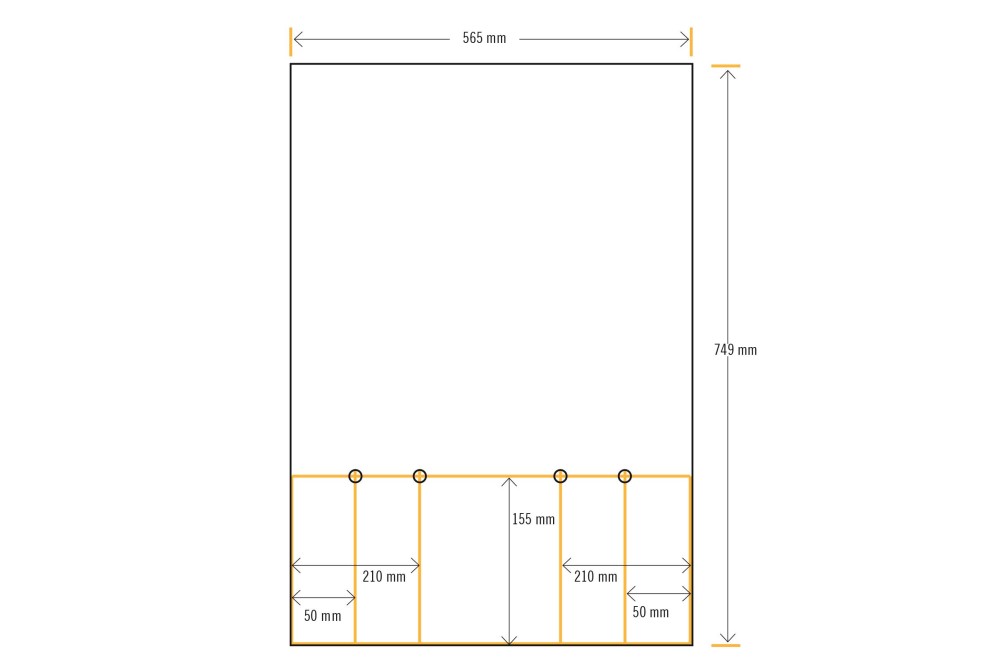

outdoor kueche barney spuelenschrank bohrskizze zwischenwand

Durch diese Bohrlöcher verschraubst Du später diese Zwischenwand mit dem Einlegeboden.

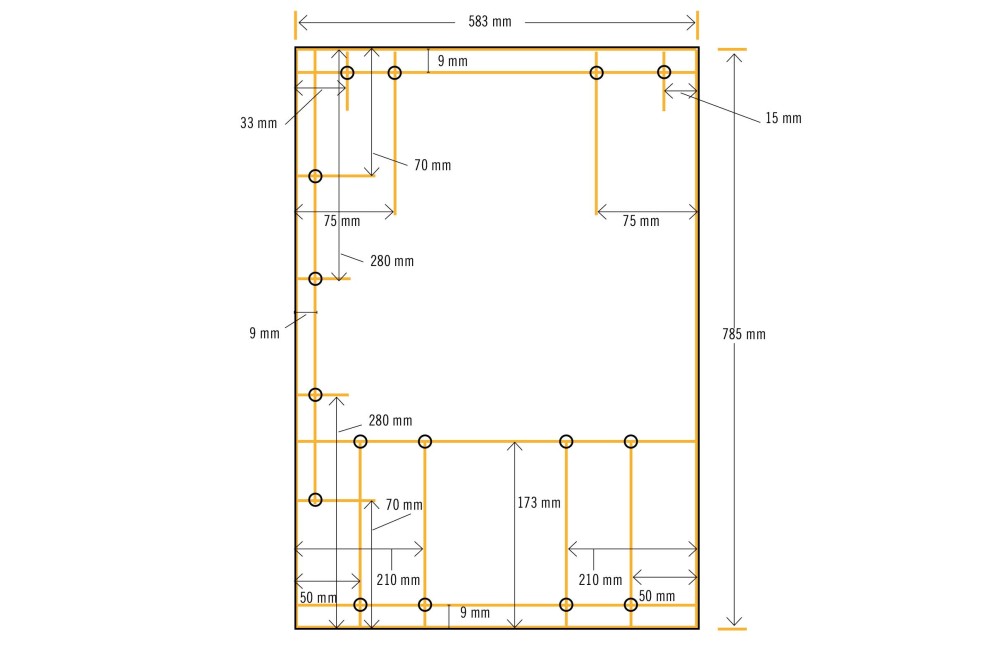

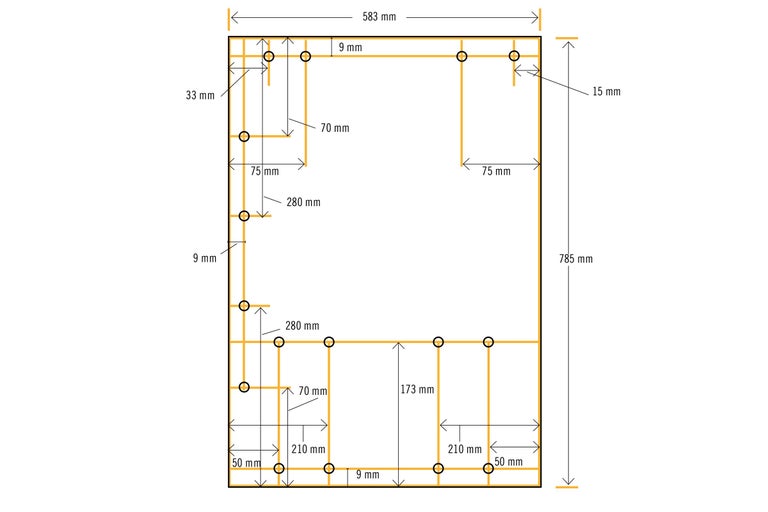

outdoor kueche barney spuelenschrank bohrskizze linke seitenwand aussen

Durch diese Bohrlöcher verschraubst Du diese linke Seitenwand später mit der Bodenplatte, der Rückwand und den Querstreben.

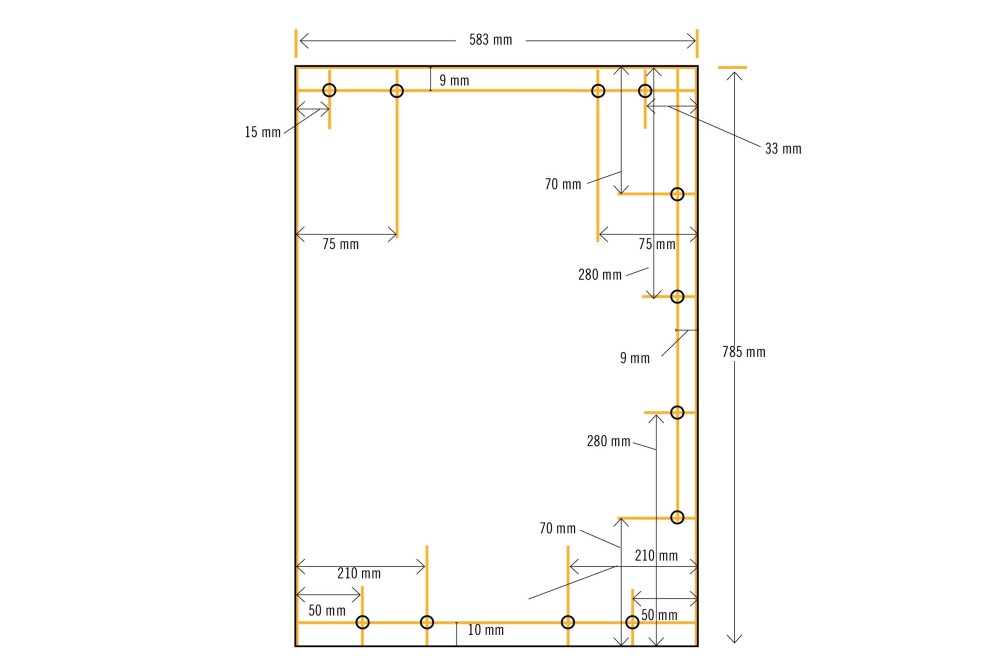

outdoor kueche barney spuelenschrank bohrskizze rechte seitenwand aussen

Durch diese Bohrlöcher verschraubst Du diese rechte Seitenwand später mit der Bodenplatte, der Rückwand und den Querstreben. Die vorgebohrte, linke Seitenwand kann spiegelverkehrt (!) als Bohrschablone verwendet werden: Dazu die Löcher ohne Senker durchbohren und anschließend auf der Rückseite (spätere Außenseite) senken.

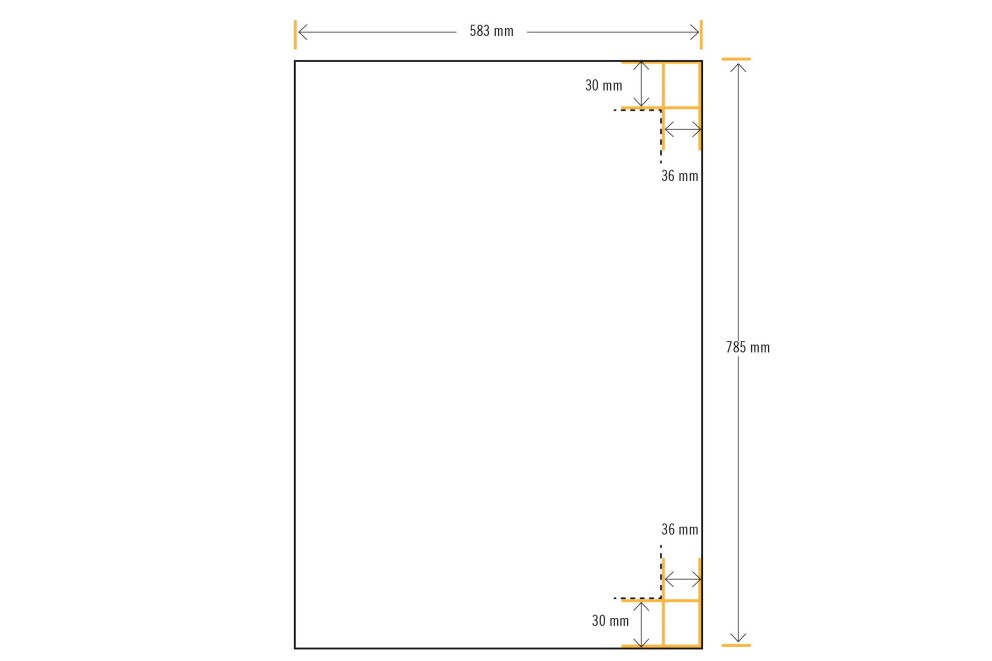

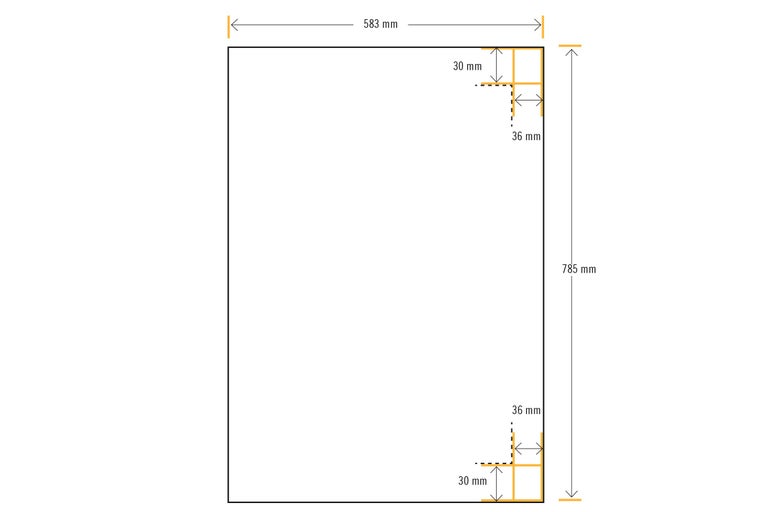

outdoor kueche barney spuelenschrank bohrskizze rechte seitenwand innen

Auf der Innenseite der rechten Seitenwand mit dem Bleistift die Linien (gestrichelt dargestellt) entsprechend der Skizze anzeichnen. Diese Linien brauchst Du später zum Einpassen der Türscharniere.

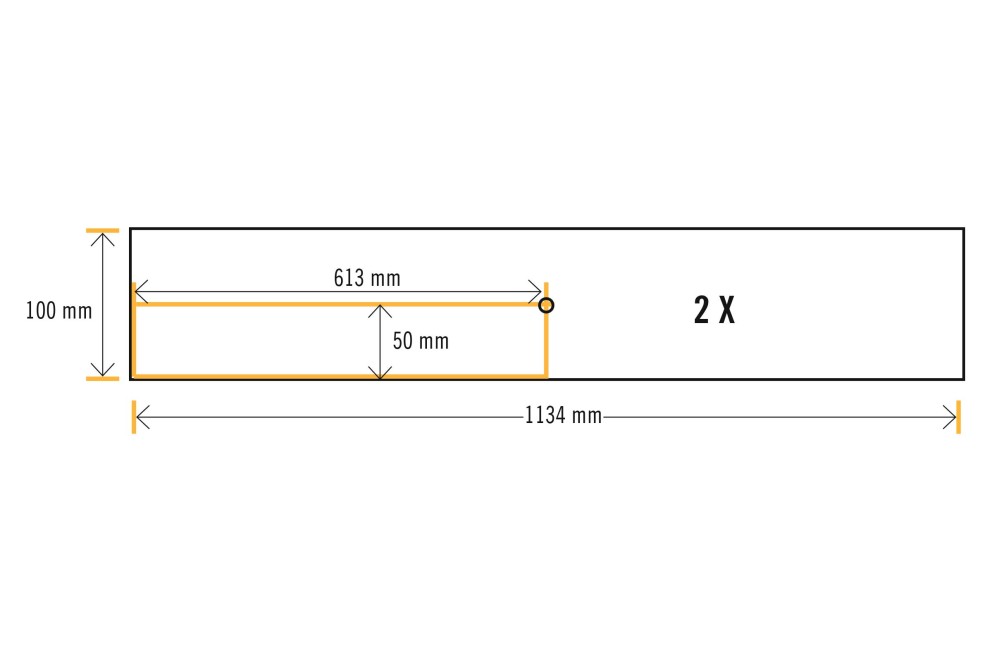

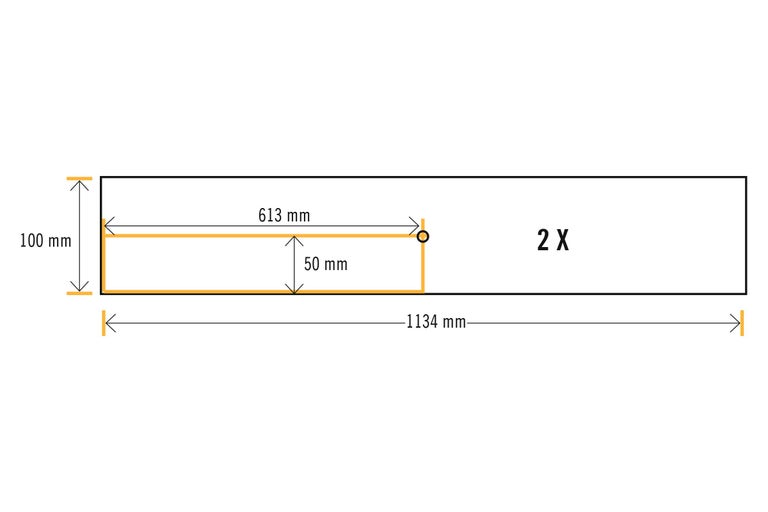

outdoor kueche barney spuelenschrank bohrskizze querstreben

Durch diese Bohrlöcher verschraubst Du später diese Querstreben mit den beiden Seitenwänden.

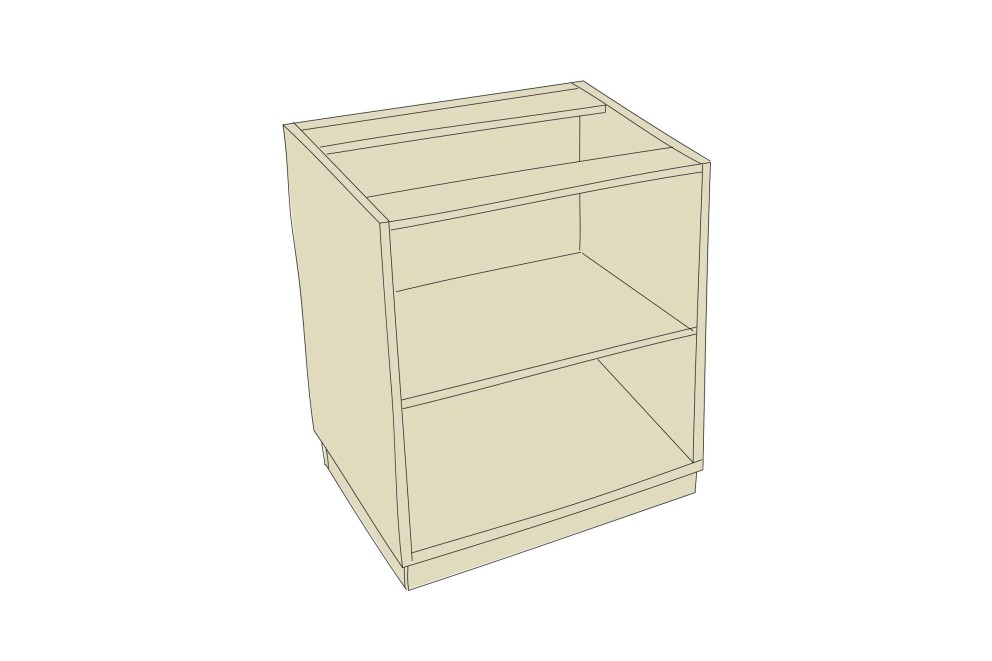

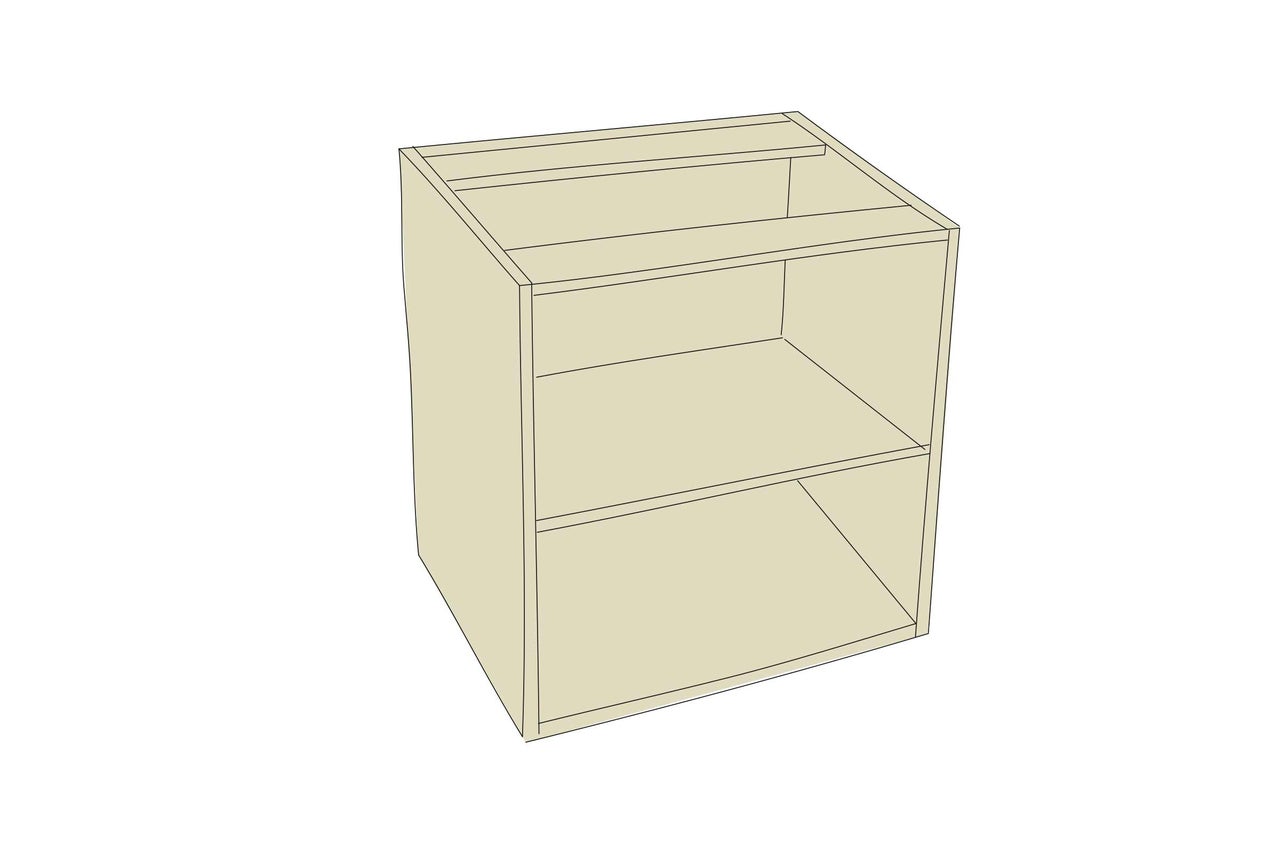

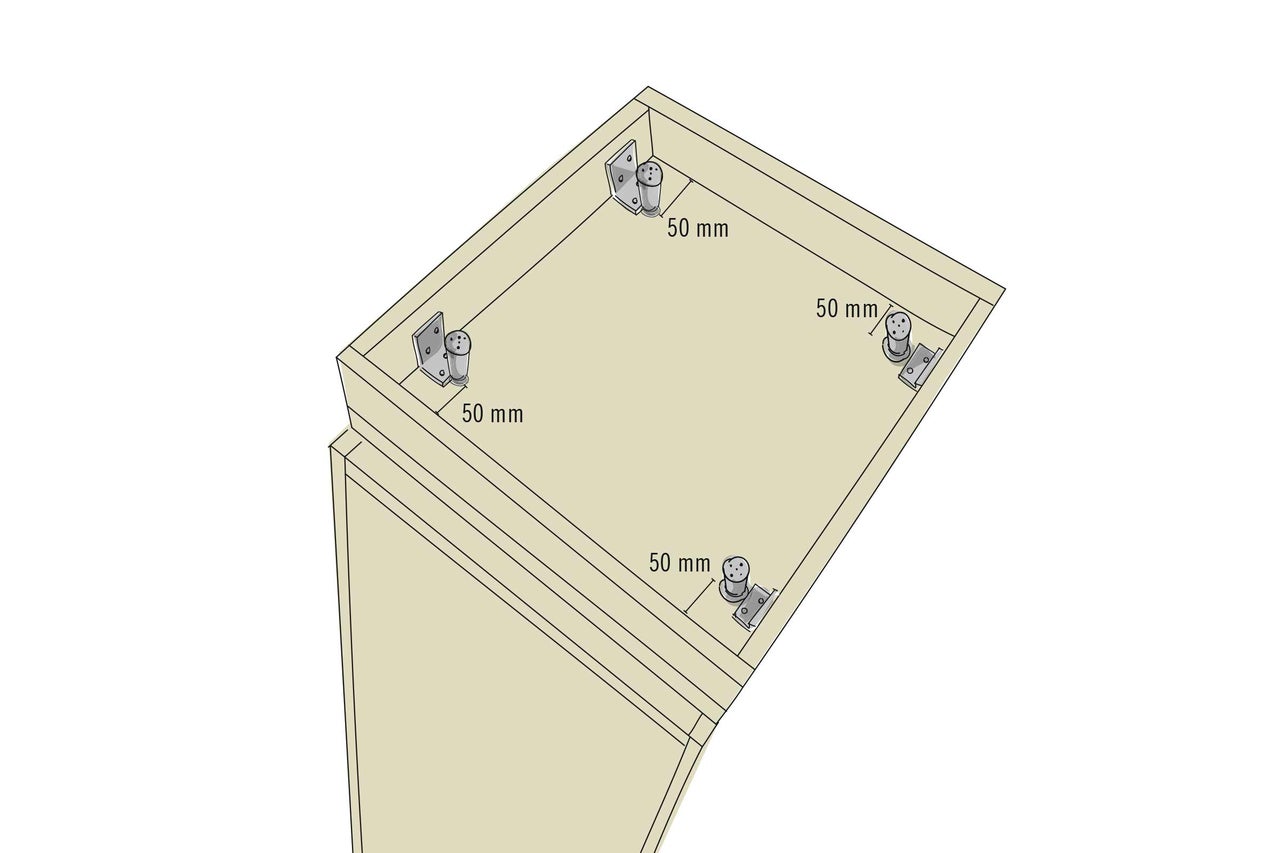

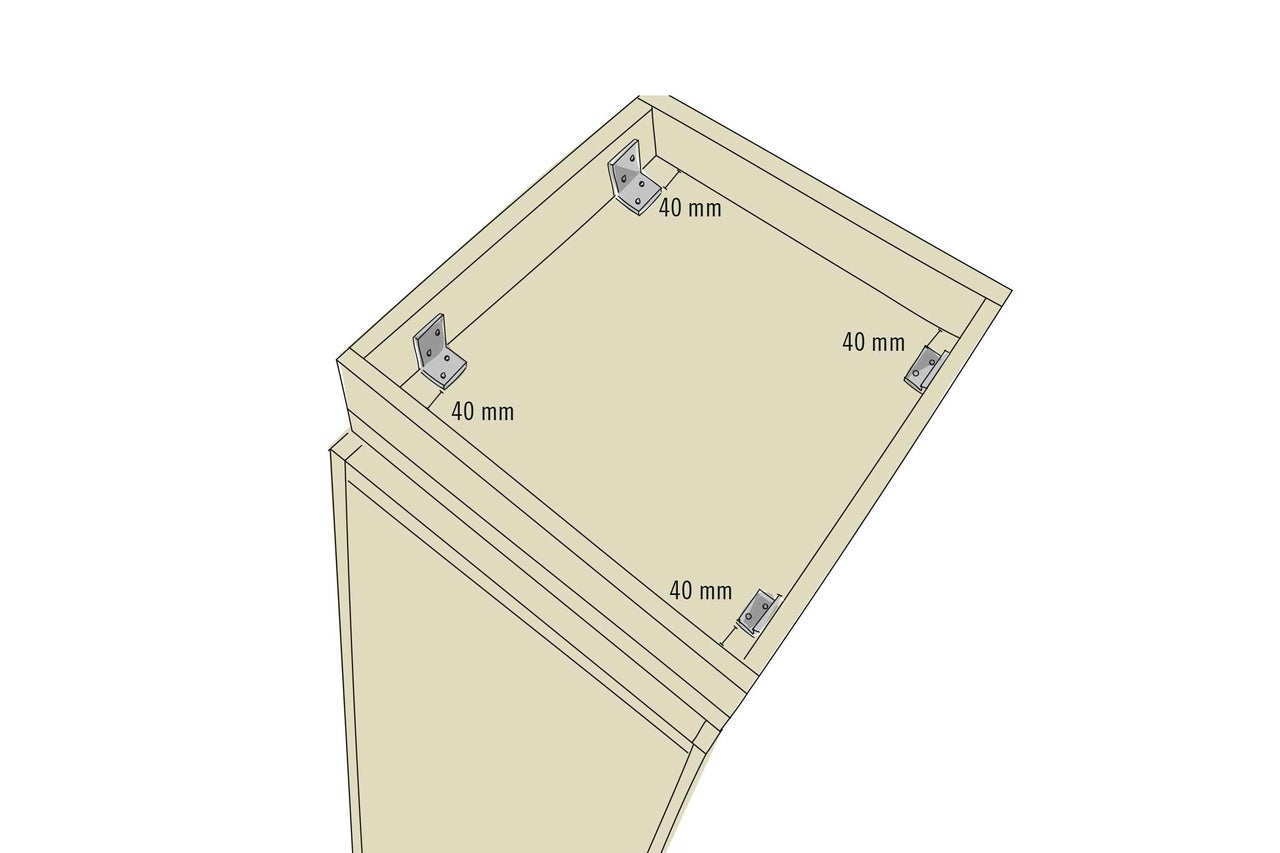

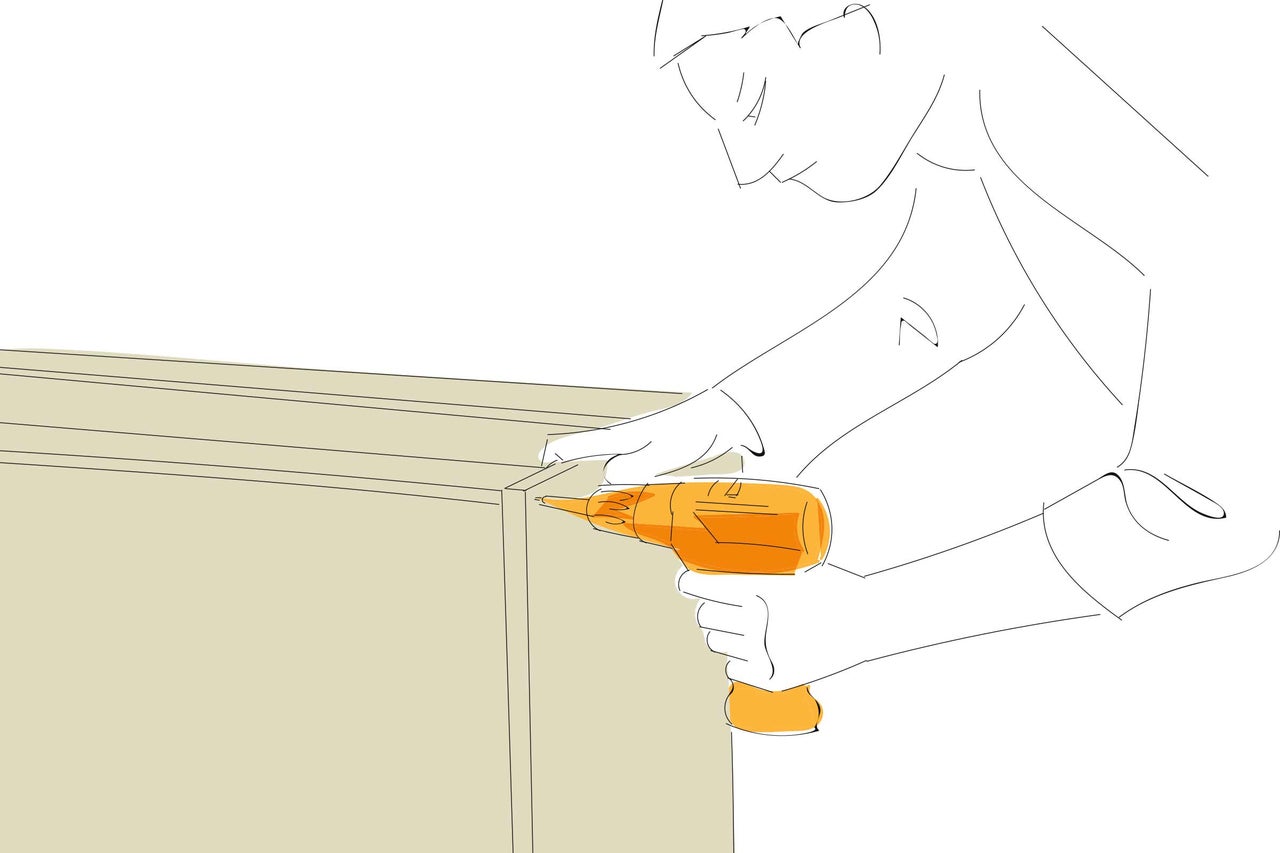

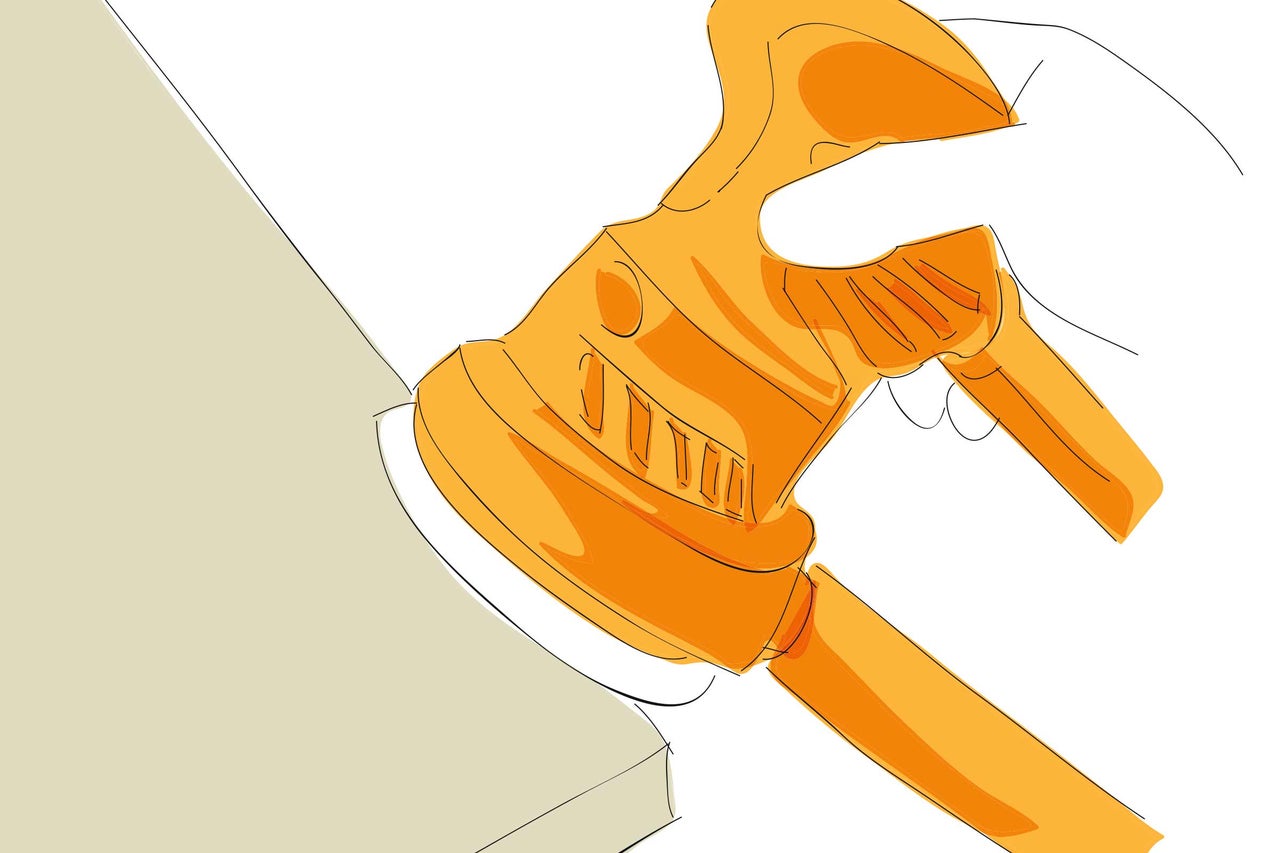

outdoor kueche barney teil 3

Zuschnittliste Siebdruckplatten (18 mm):

  • Rückwand: 1 Stück à 564x767 mm
  • Bodenplatte : 1 Stück à 564x583 mm
  • Sockelstreifen: 2 Stücke à 447x100 mm (Tiefe)
  • Sockelstreifen: 2 Stücke à 600x100 mm (Breite)
  • Seitenwände: 2 Stücke à 583x785 mm
  • Querstreben: 2 Stücke à 564x100 mm

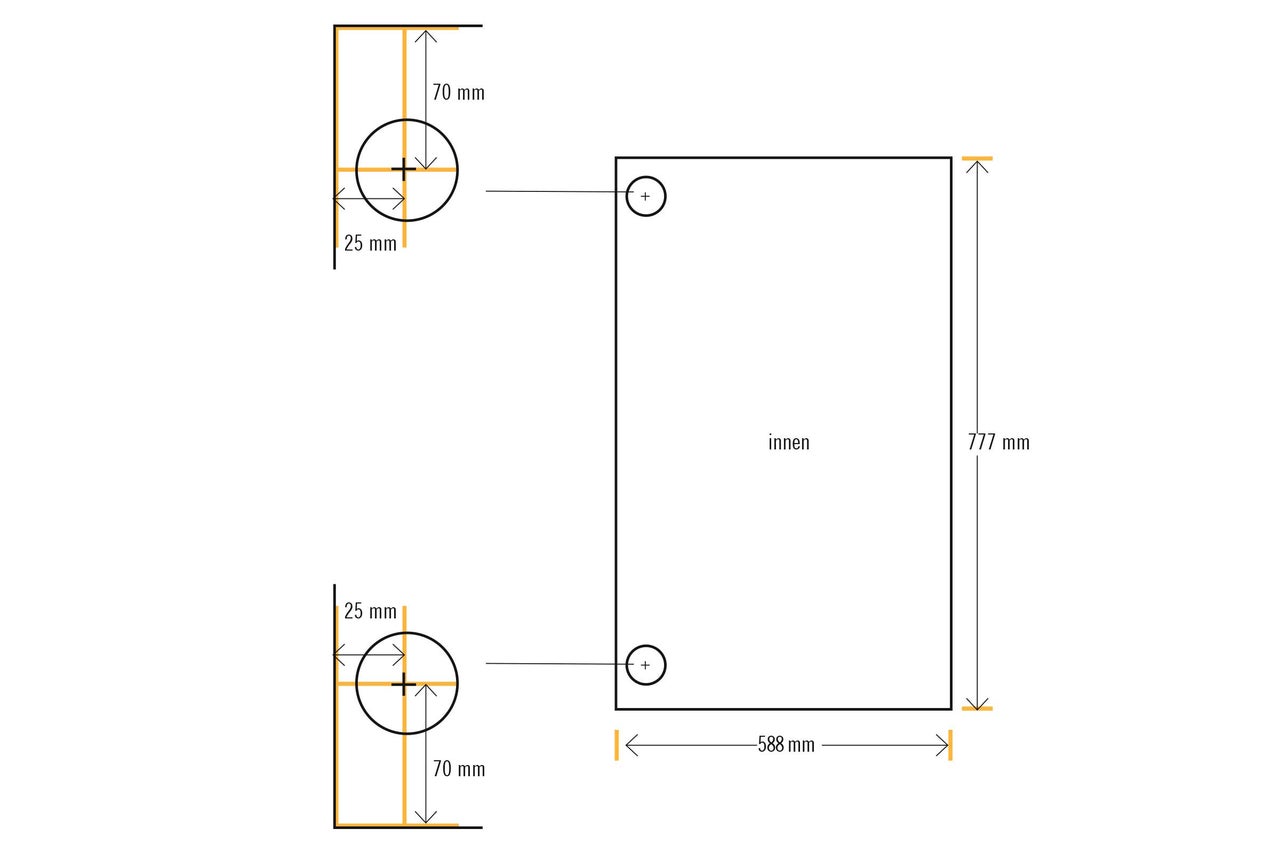

  • Tür: 1 Stück à 588x777 mm
  • Einlegeboden: 1 Stück à 564x565 mm

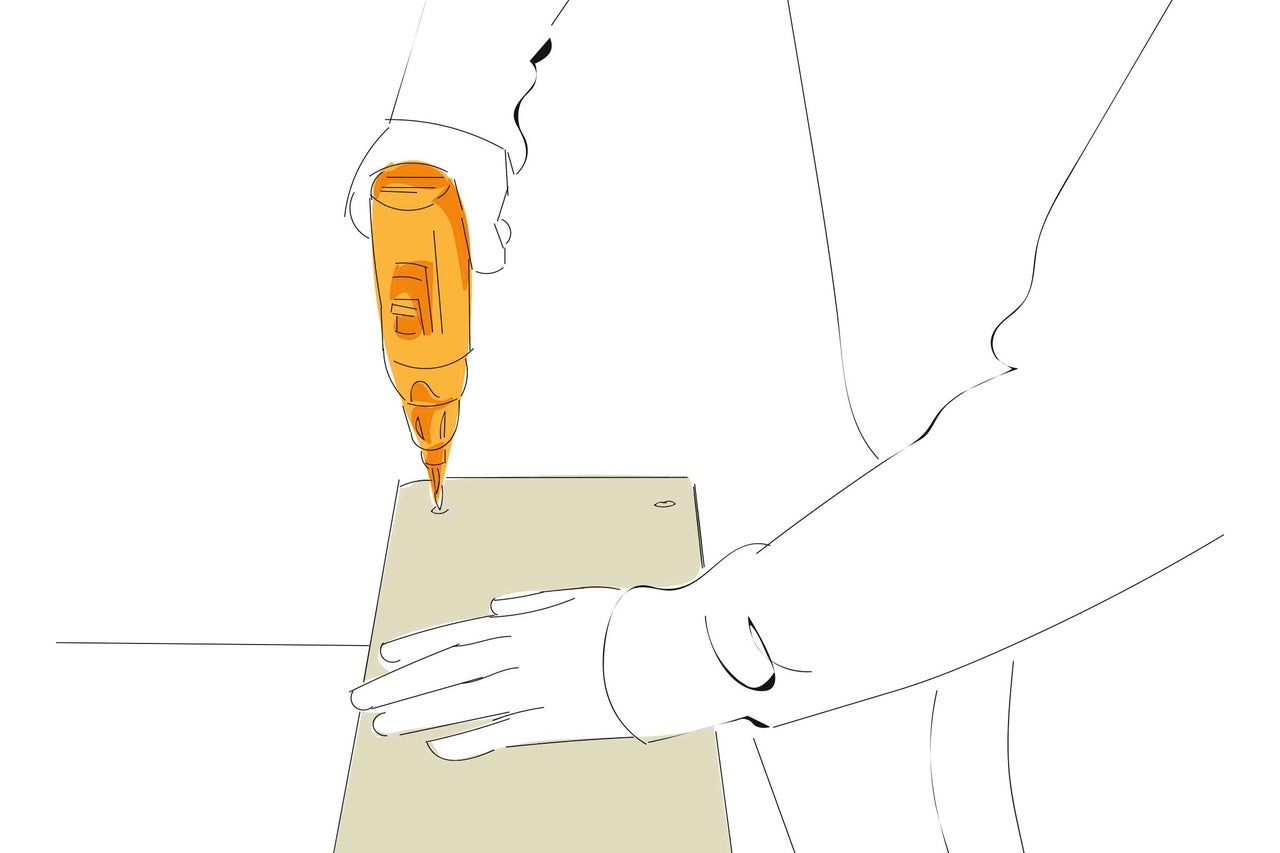

Die Siebdruckplatten so vorbohren und senken, dass ihre glatten Seiten später das Innere des Korpus bilden und die strukturierte Oberfläche nach außen zeigt.

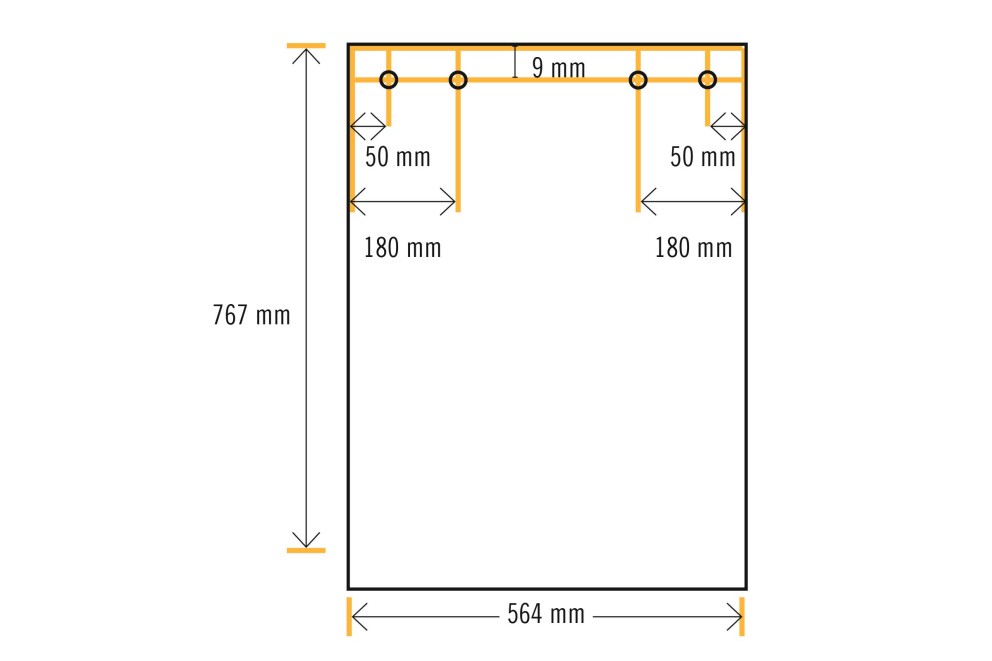

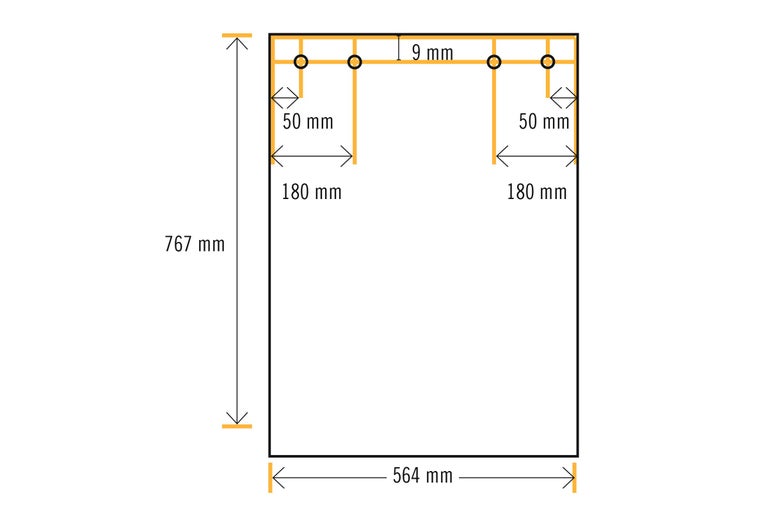

outdoor kueche barney kuechenschrank bohrskizze rueckwand

Durch diese Bohrlöcher verschraubst Du später die hintere Querstrebe mit dieser Rückwand. (Zur Orientierung siehe auch Illustration am Anfang dieser Anleitung.)

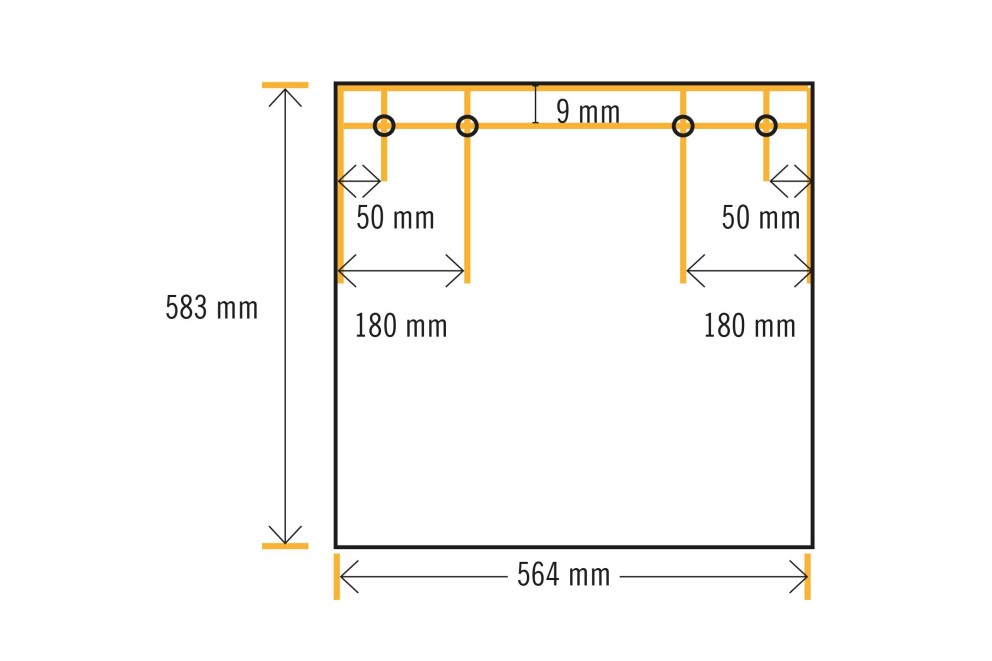

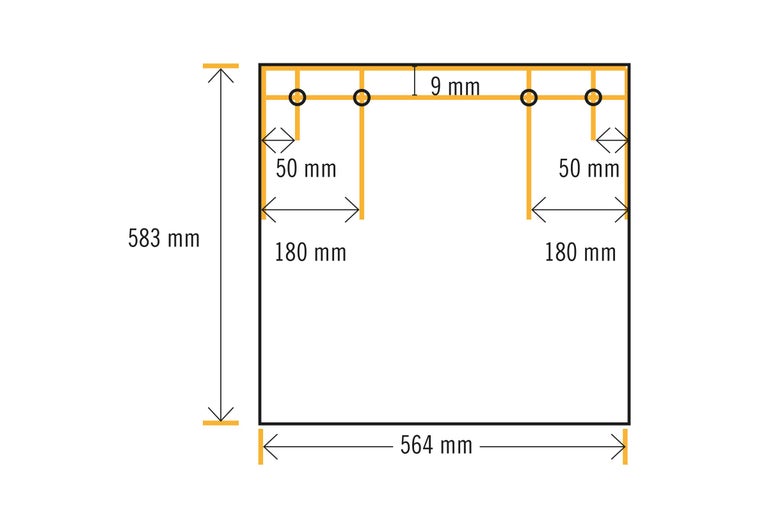

outdoor kueche barney kuechenschrank bohrskizze bodenplatte

Durch diese Bohrlöcher verschraubst Du später diese Bodenplatte mit der Rückwand.

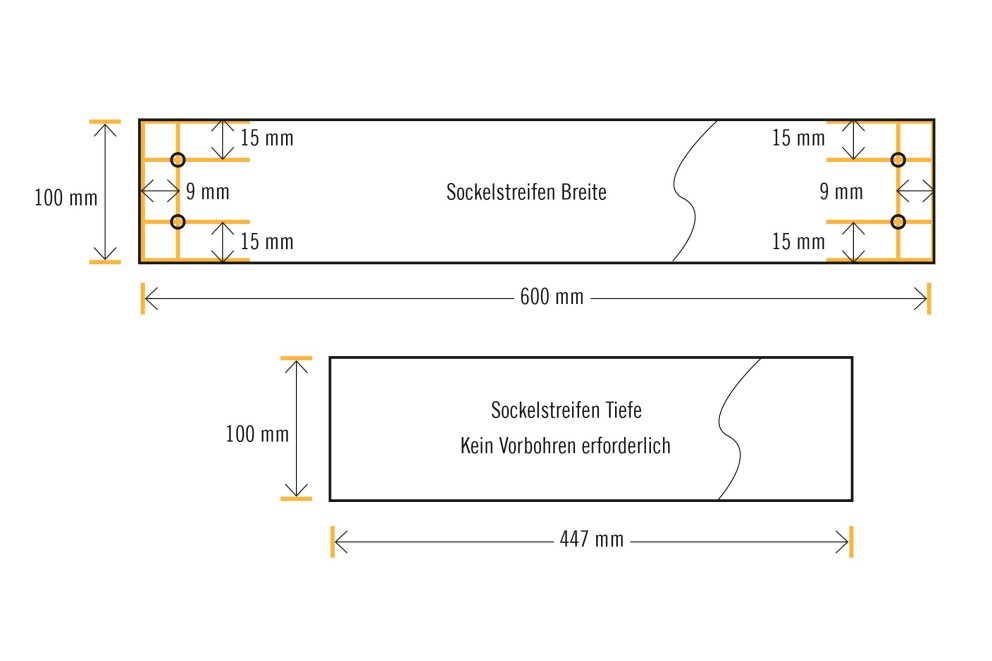

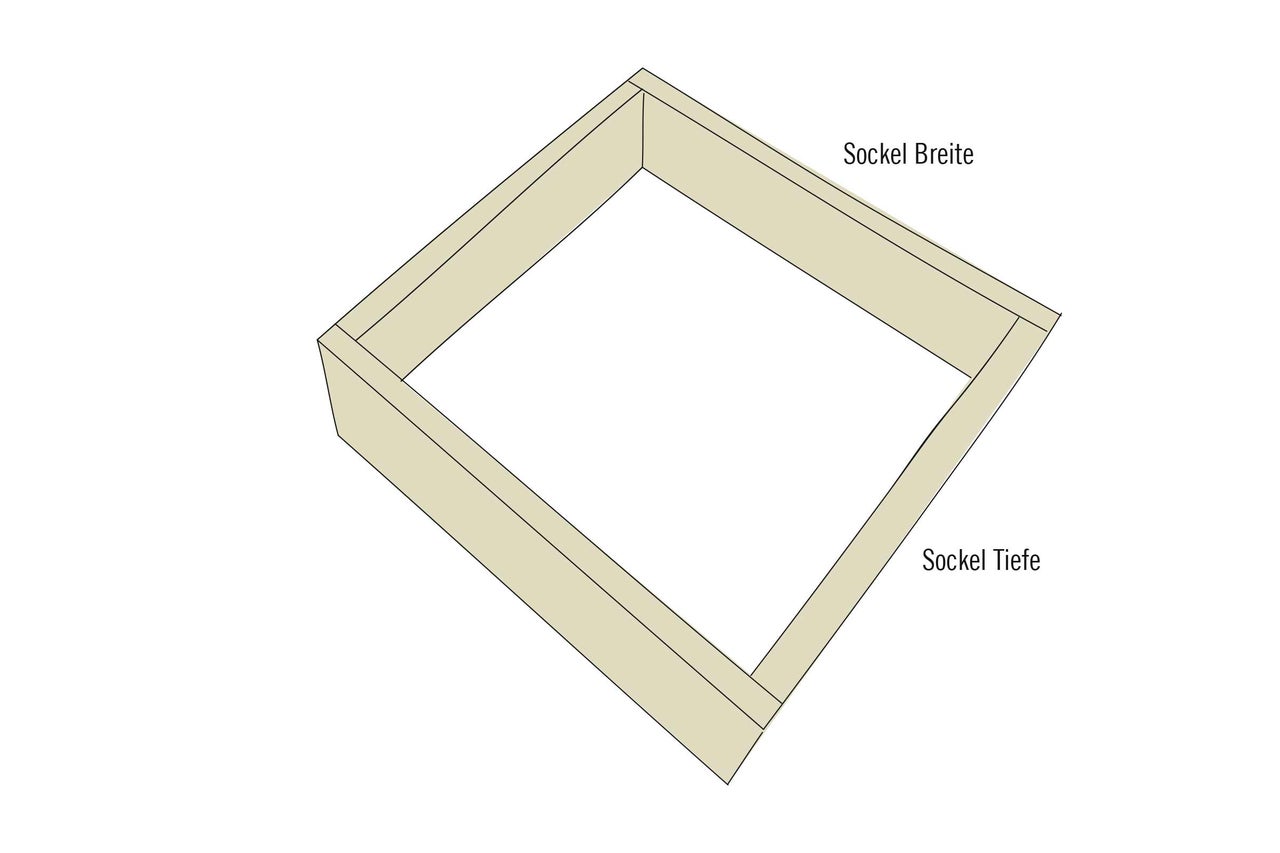

outdoor kueche barney kuechenschrank bohrskizze sockelstreifen

Durch diese Bohrlöcher verschraubst Du später den Sockel, auf dem der Küchenschrank steht.

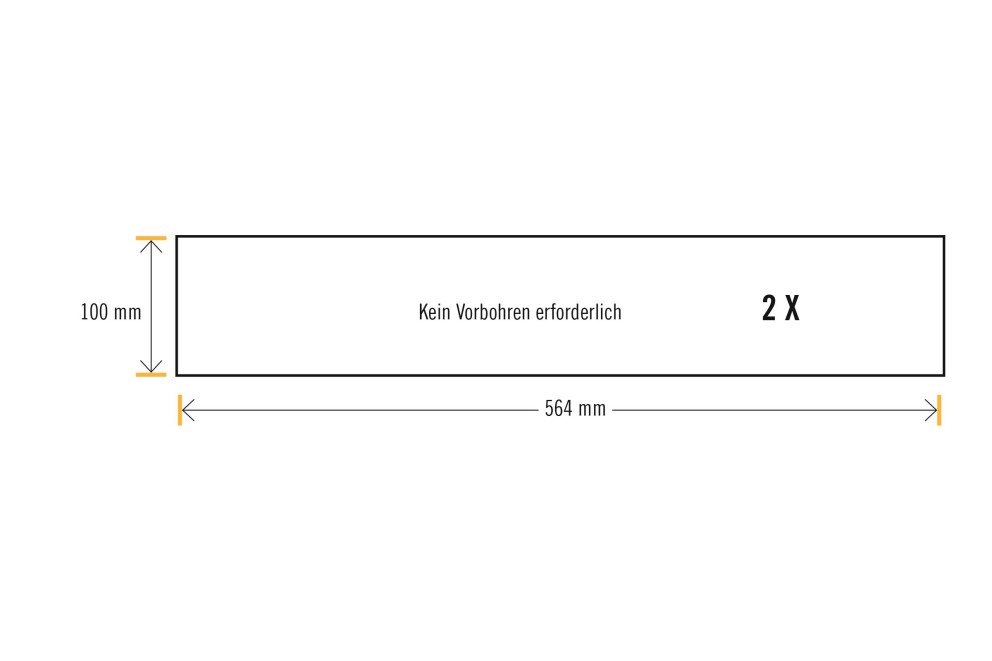

outdoor kueche barney kuechenschrank mass skizze querstreben

Diese beiden Querstreben verschraubst Du später mit den beiden Seitenwänden, die hintere zusätzlich mit der Rückwand.

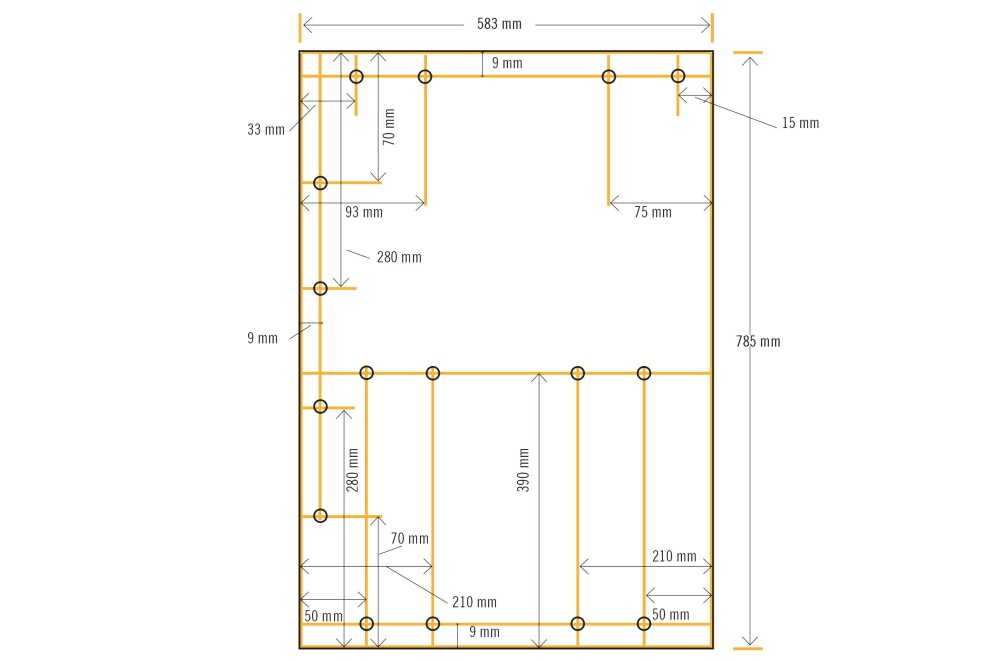

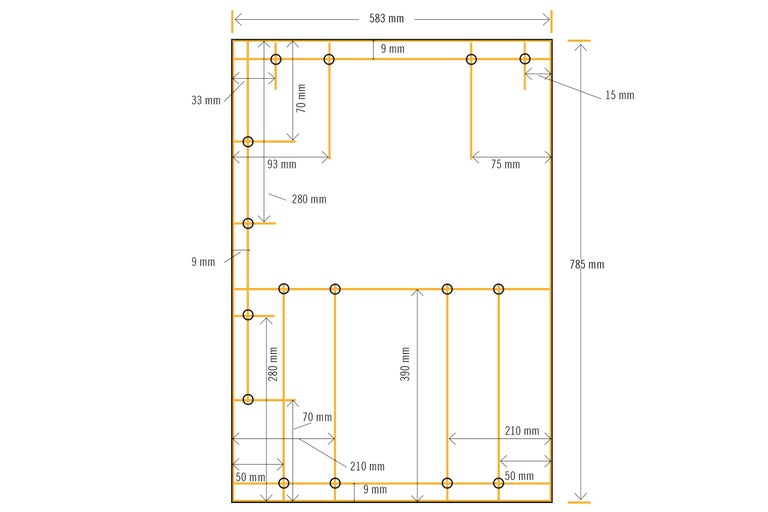

outdoor kueche barney kuechenschrank bohrskizze linke seitenwand aussen

Durch diese Bohrlöcher verschraubst Du später den Korpus des Spülenschrankes.

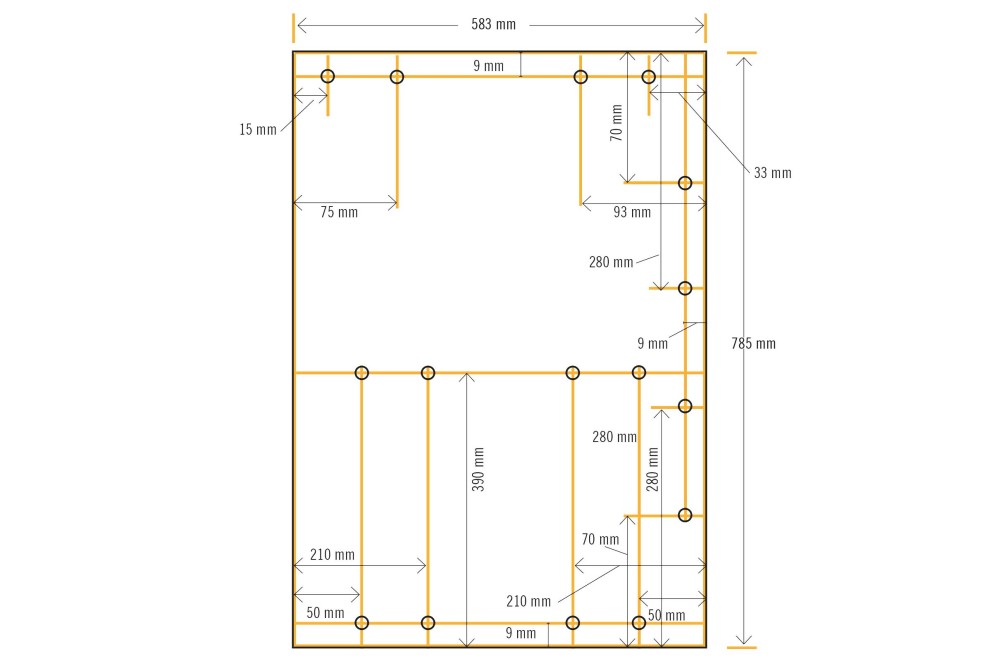

outdoor kueche barney kuechenschrank bohrskizze rechte seitenwand aussen

Die vorgebohrte, linke Seitenwand kann spiegelverkehrt als Bohrschablone verwendet werden: Dazu die Löcher ohne Senker durchbohren und anschließend auf der Rückseite (spätere Außenseite) senken.

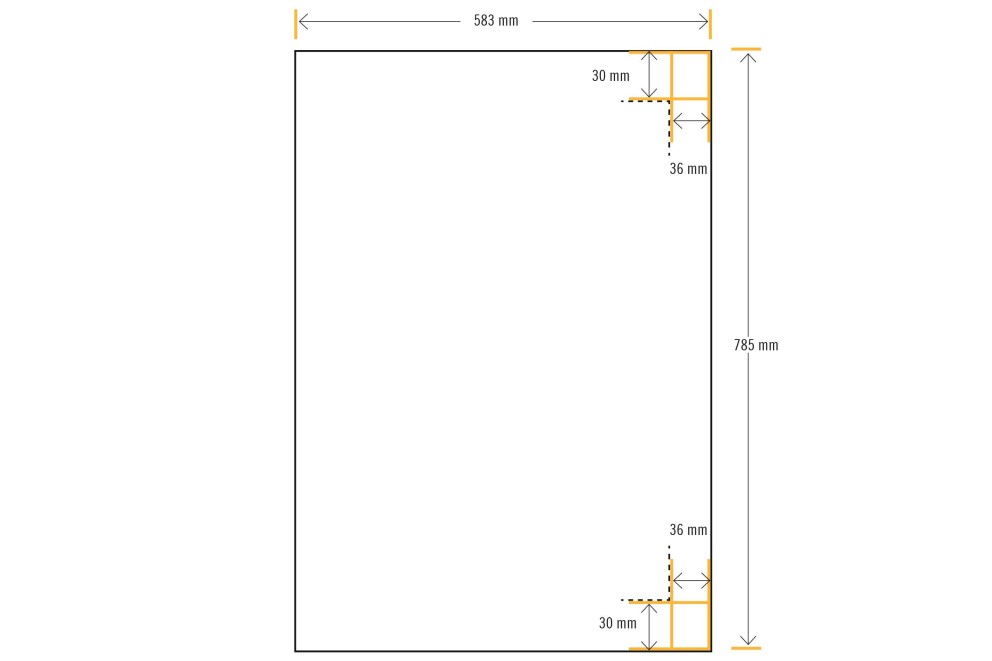

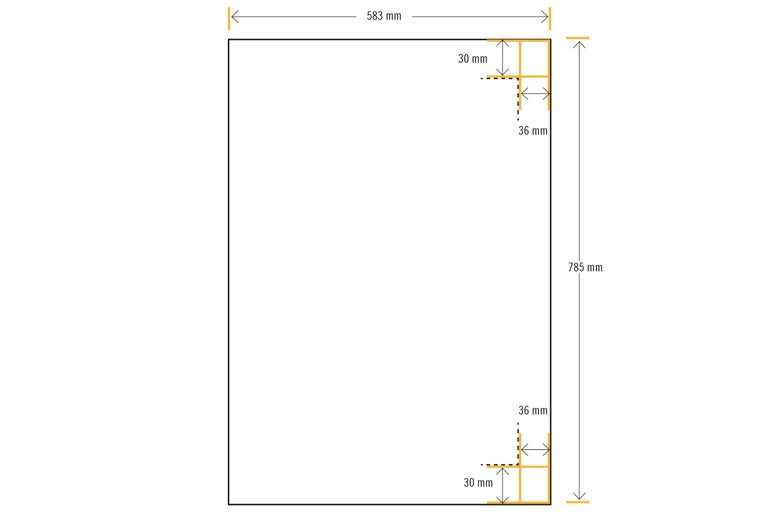

outdoor kueche barney kuechenschrank skizze rechte seitenwand innen

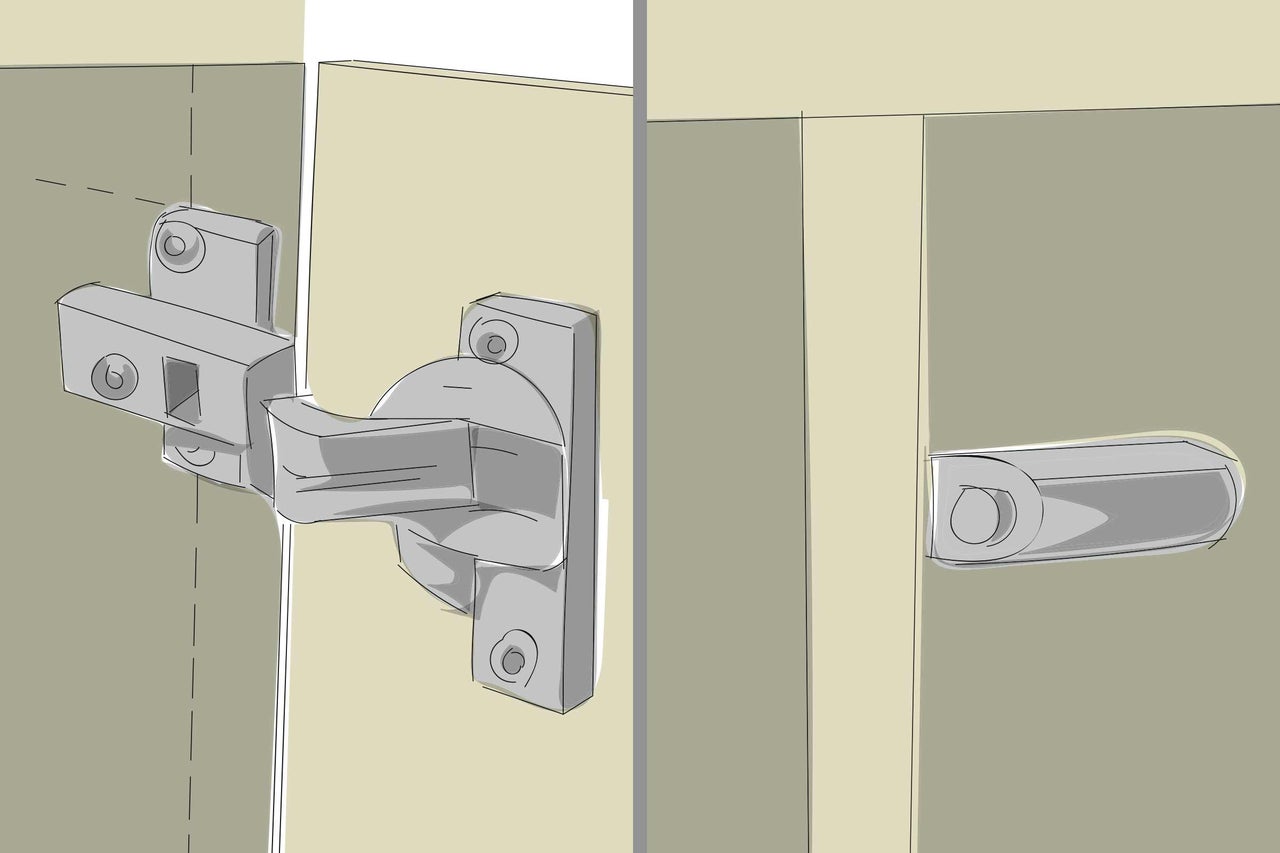

Auf der Innenseite der rechten Seitenwand mit dem Bleistift die Linien (gestrichelt dargestellt) entsprechend der Skizze anzeichnen. Diese Linien brauchst Du später zum Einpassen der Türscharniere.

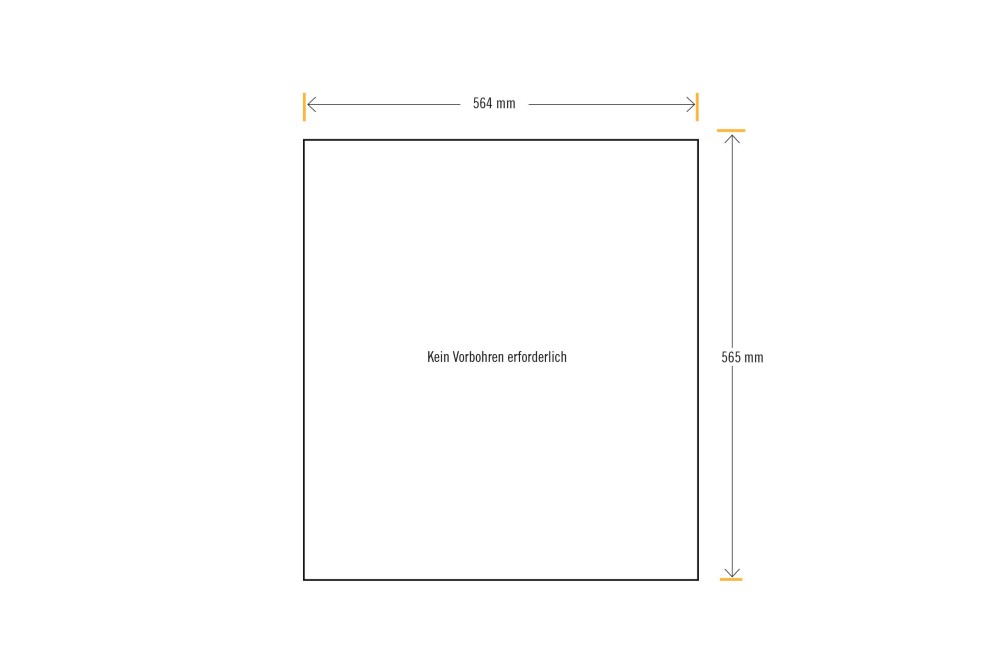

outdoor kueche barney kuechenschrank mass skizze einlegeboden

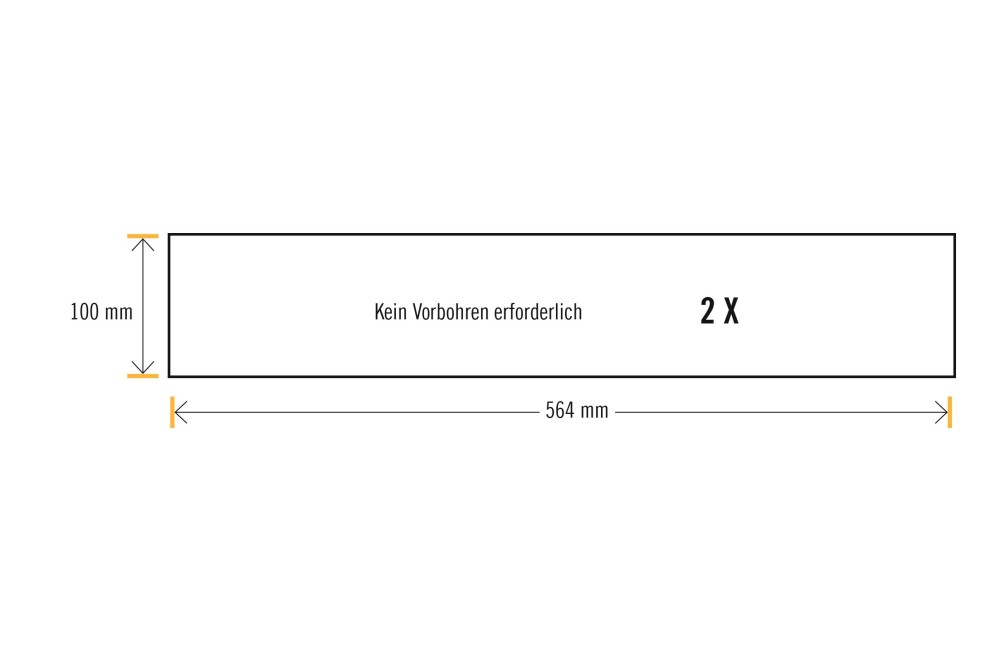

outdoor kueche barney kuechenschrank bohrskizze querstreben

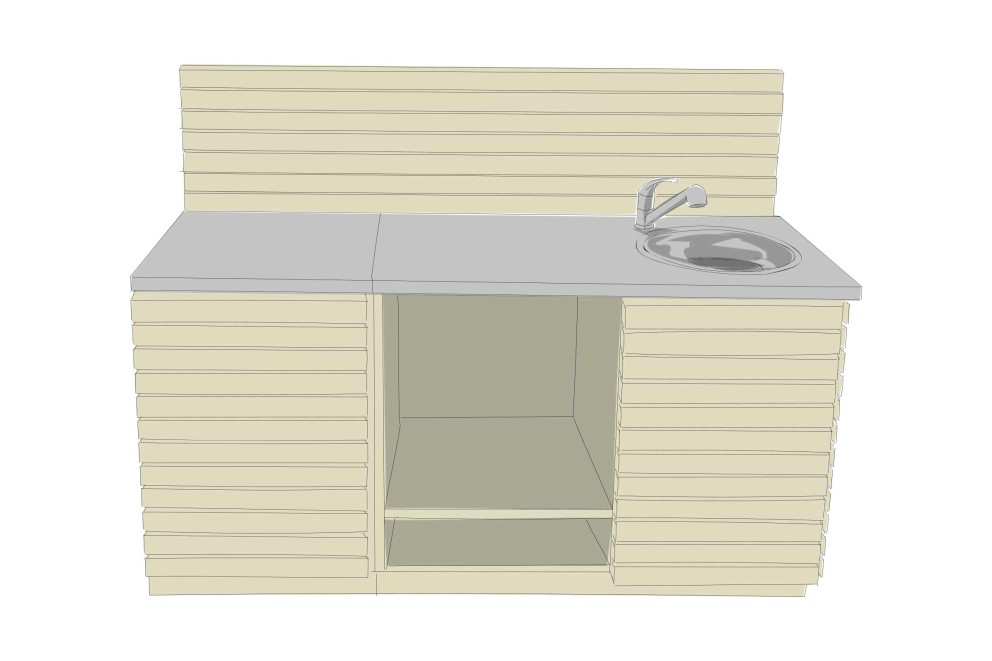

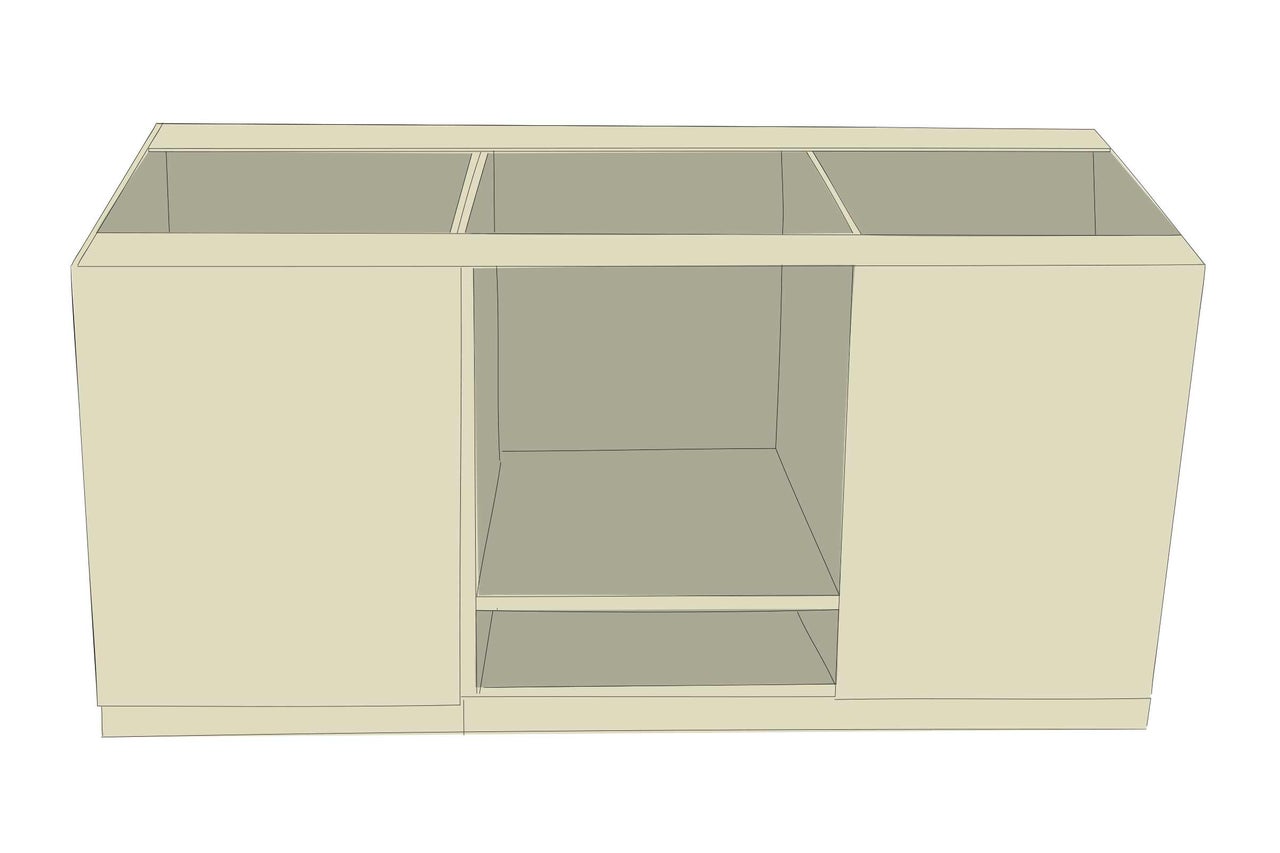

outdoor kueche barney teil 4

Zuschnittsliste Rhombusleisten Spülenschrank:

  • Seitenwand rechts: 12 Stücke à 583 mm
  • Rückwand: 12 Stücke à 1170 mm
  • Tür: 12 Stücke à 537 mm
  • Spritzwand: 7 Stücke à 1770 mm

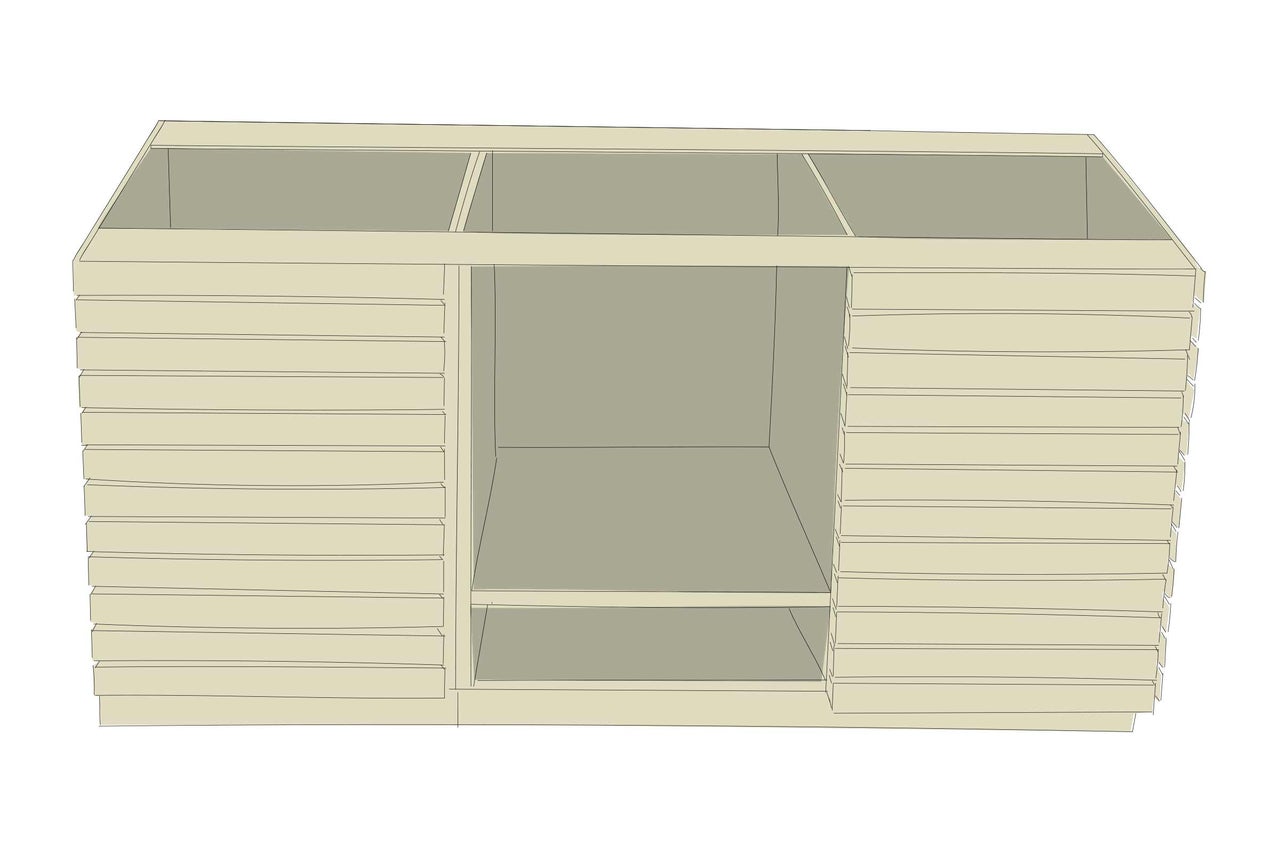

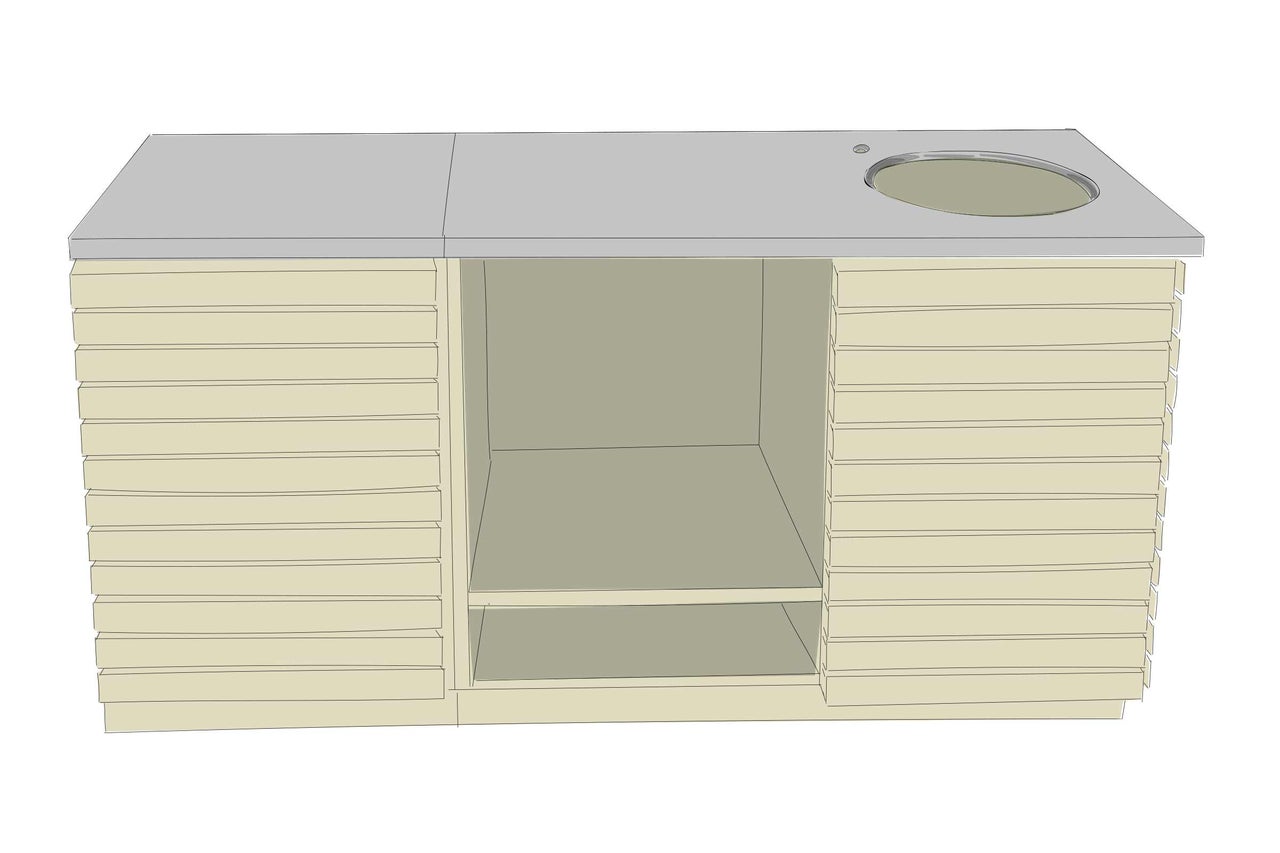

Info: Der Rücksetzer verbindet später den Spülenschrank (Teil 2) mit dem Küchenschrank (Teil 3).

Zuschnittliste Rhombusleisten Küchenschrank:

  • Rückwand: 12 Stücke à 600 mm
  • Tür: 12 Stücke à 588 mm

Zuschnittliste Rhombusleisten Grillschrank:

  • Seitenwand links: 10 Stücke à 583 mm
  • Rückwand: 10 Stücke à 1008 mm
  • Rechte Tür: 10 Stücke à 493 mm
  • Linke Tür: 10 Stücke à 493 mm

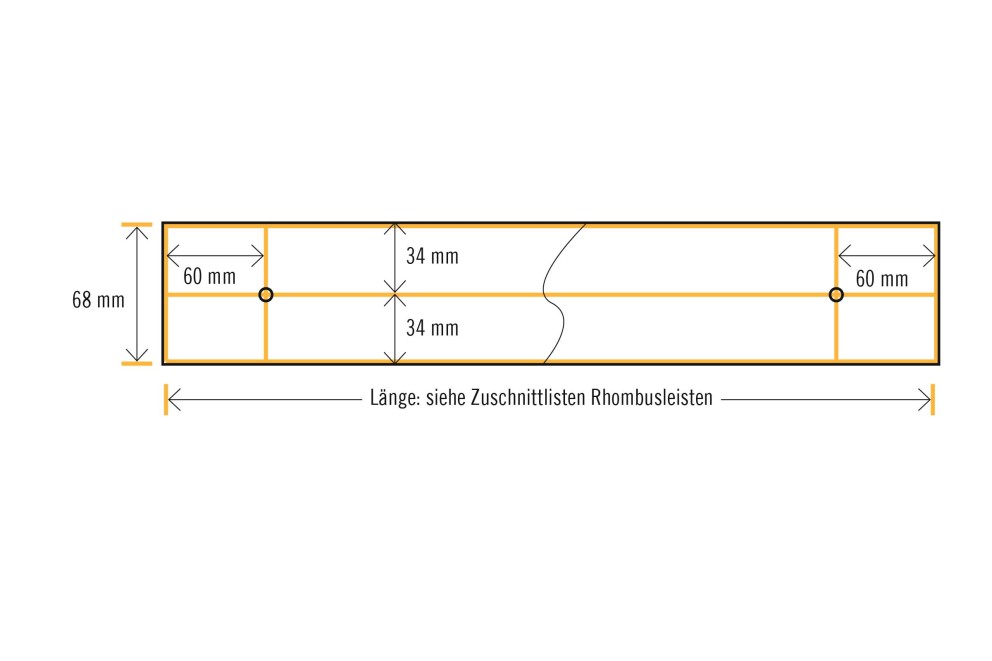

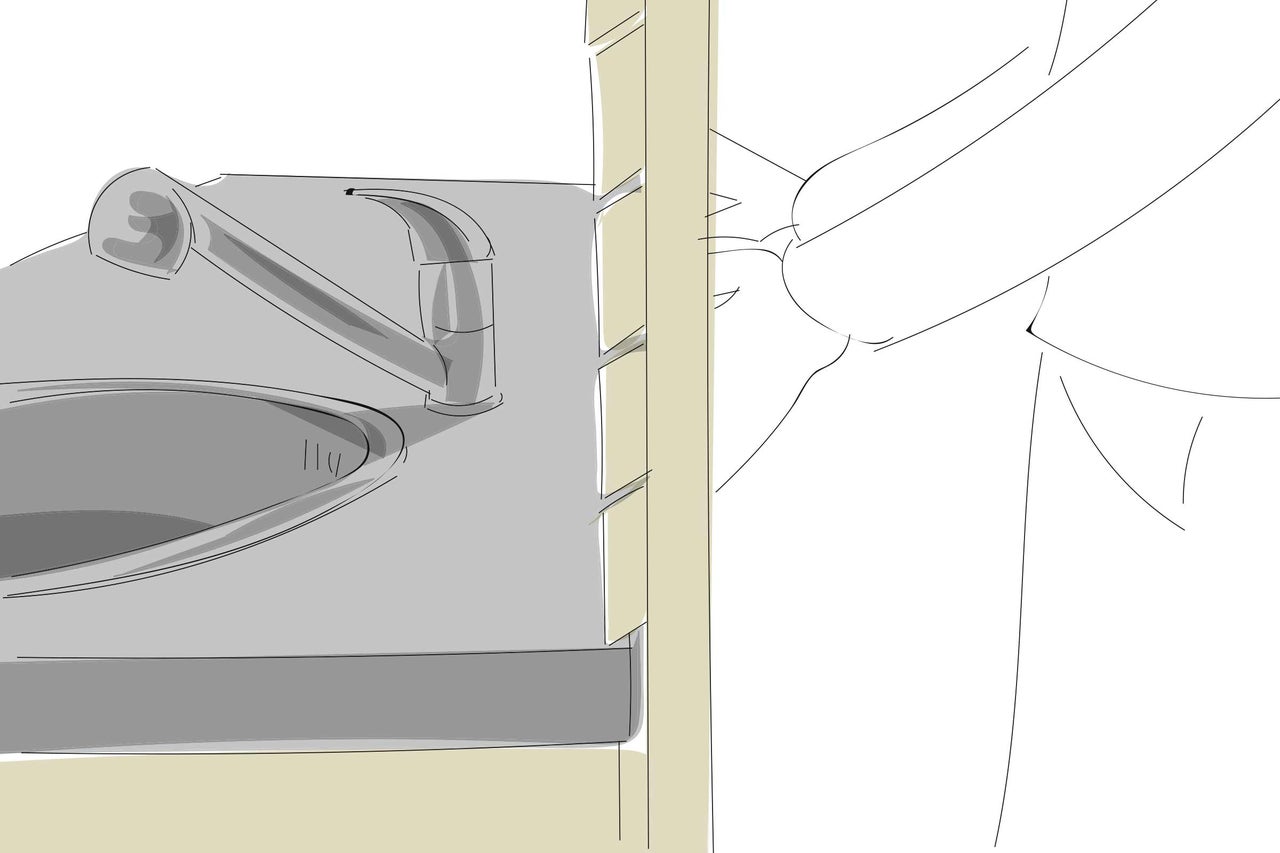

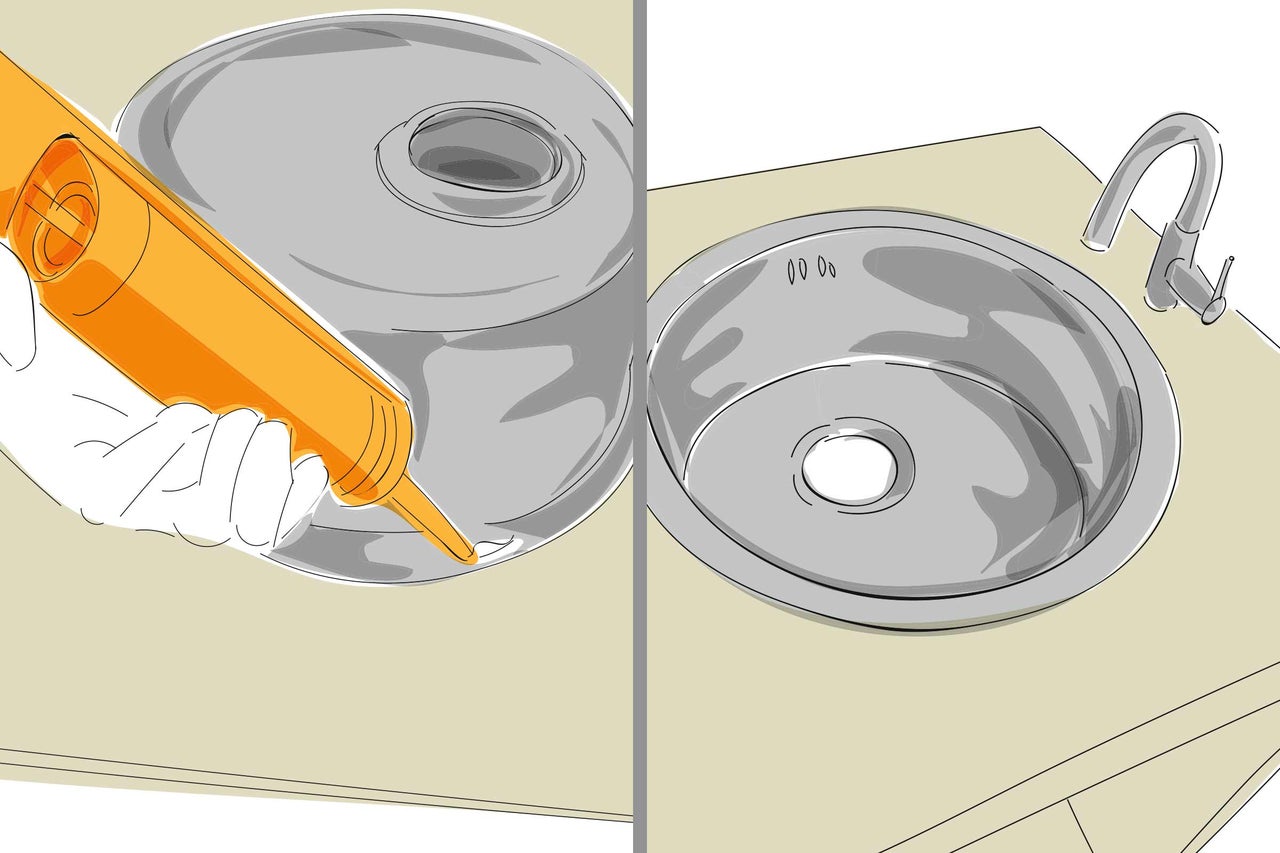

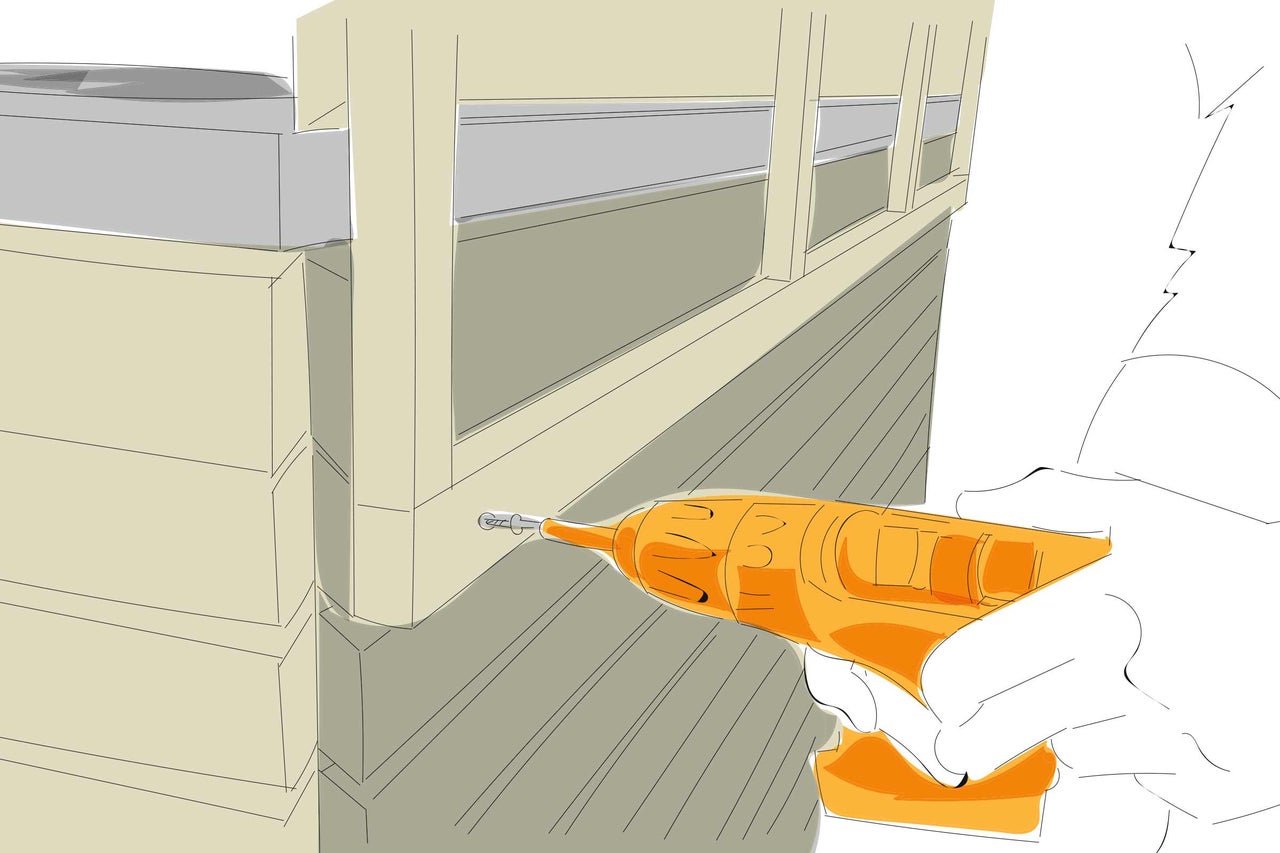

outdoor kueche barney kuechenteile zusammensetzen rhombusleisten vorbohren

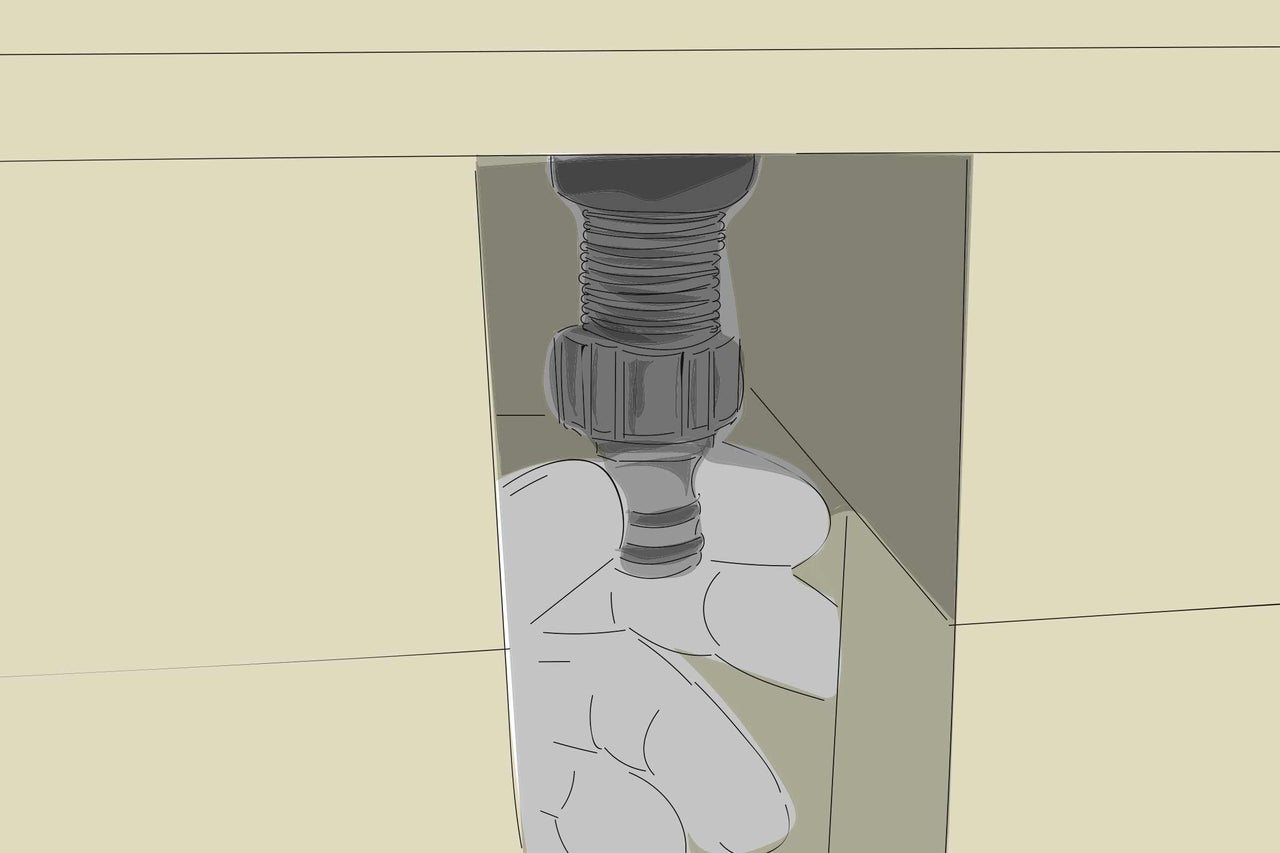

Jede Rhombusleiste entsprechend der Skizze von vorne vorbohren. Beachte, dass einige Rhombusleisten vor dem Vorbohren an die Aussparung für den Wasseranschluß angepasst werden müssen.

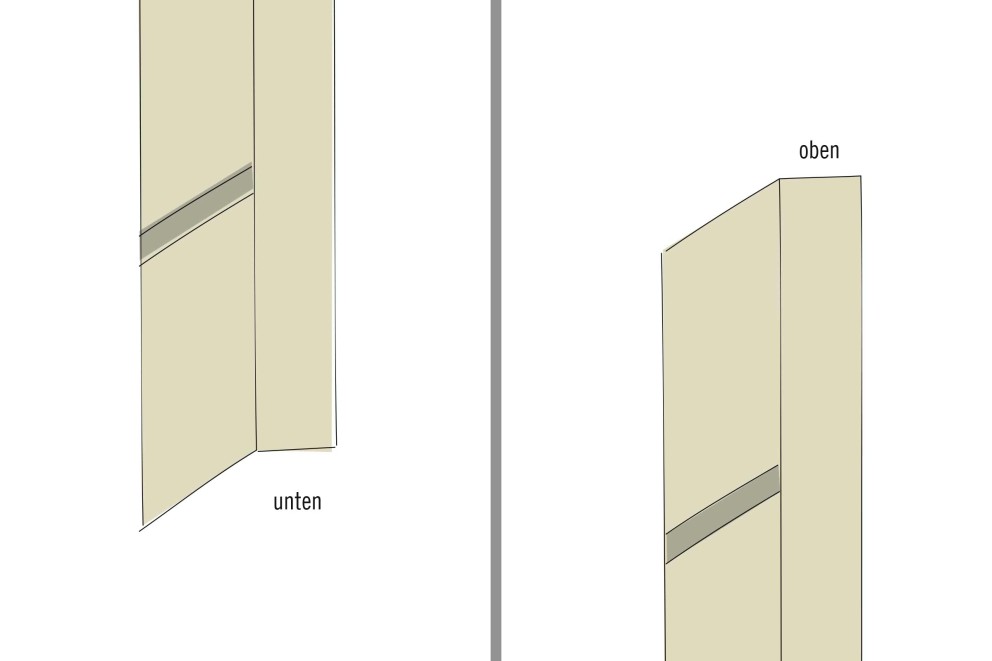

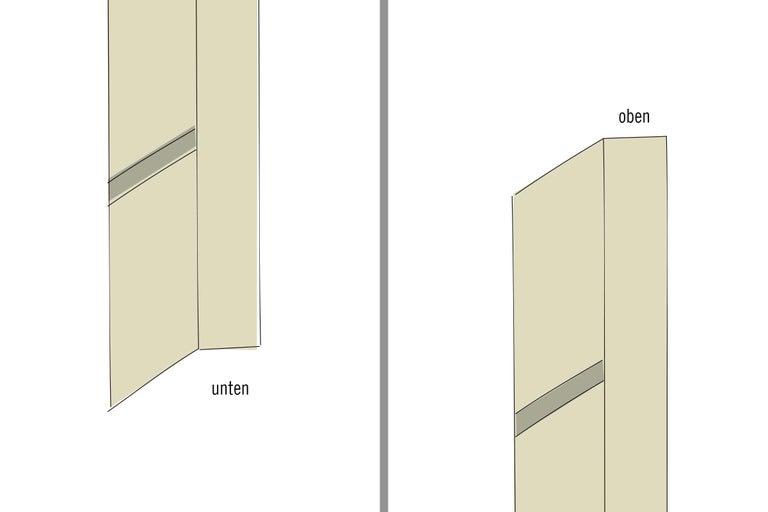

outdoor kueche barney kuechenteile zusammensetzen skizze abschlussrhombusleisten
