Palettensofa bauen

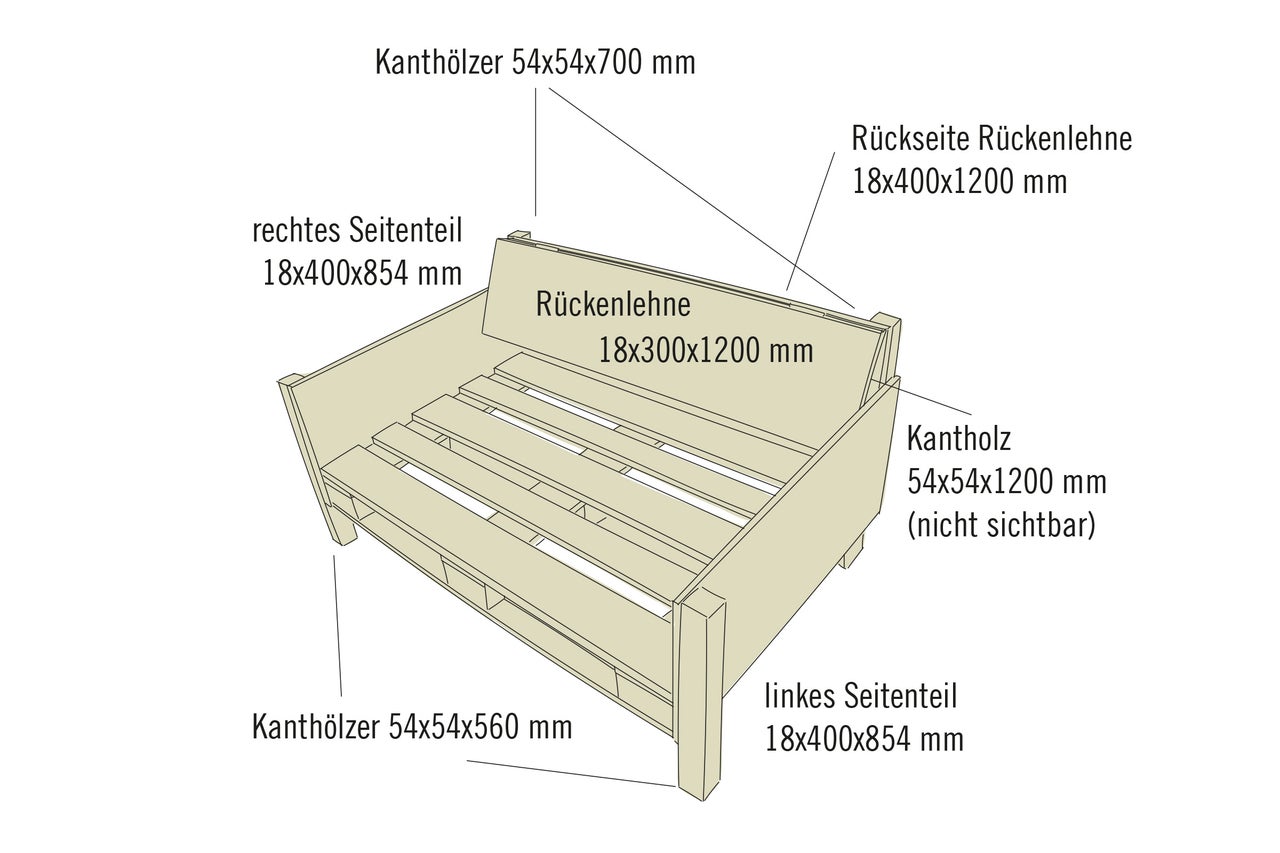

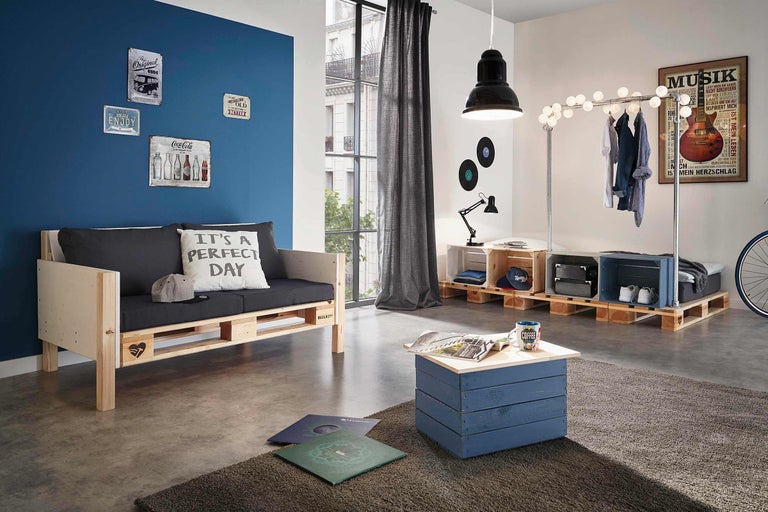

BUILDIFY Zweisitzer Bonnie & Clyde ist ein Sofa für Individualisten, das gleich zweifach überzeugt – als Wellness-Oase und einzigartiger Blickfang in jedem Raum.
0,5 Tage Bau, 0,5 Tage Lack & Farbe
1
Das brauchst Du
Vorbereitung
Holz zuschneiden
Kantholz Zuschnitt auf:
- 1 x 54x54x1200 mm
- 2 x 54x54x700 mm
- 2 x 54x54x560 mm
Leimholzplatte Zuschnitt auf:
- 2 x 18x400x854 mm
Arbeitsschritte

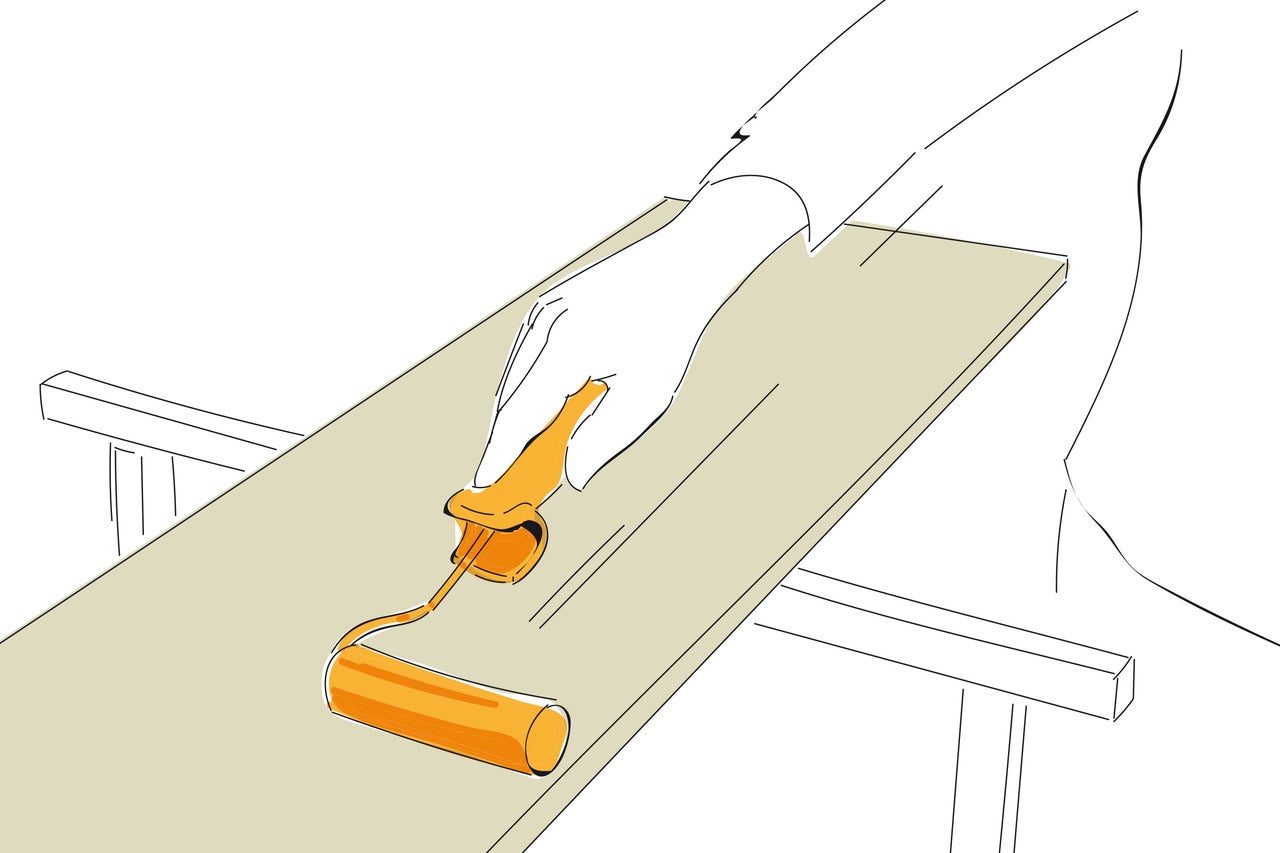

Leimholzplatten streichen
01
Bitte die Hinweise zur Vorbehandlung des Holzes unter „Farbliche Gestaltung“ beachten. Danach die Leimholzplatten von allen Seiten mit dem Farbroller mit der Farbe „white“ streichen.
Farbliche Gestaltung
Speziell bei hellen Farbtönen wird ein zweifacher Anstrich mit StyleColor Isoliergrund empfohlen. Damit wird das Durchschlagen von Holzinhaltsstoffen verhindert und bräunlichen, unschönen Flecken vorgebeugt. Es wird ein abschließender Anstrich mit StyleColor Klarlack empfohlen, um Kratzern und Schäden vorzubeugen. Bei allen Produkten sind die Herstellerangaben zu Verarbeitung und Trocknungszeiten zu beachten.

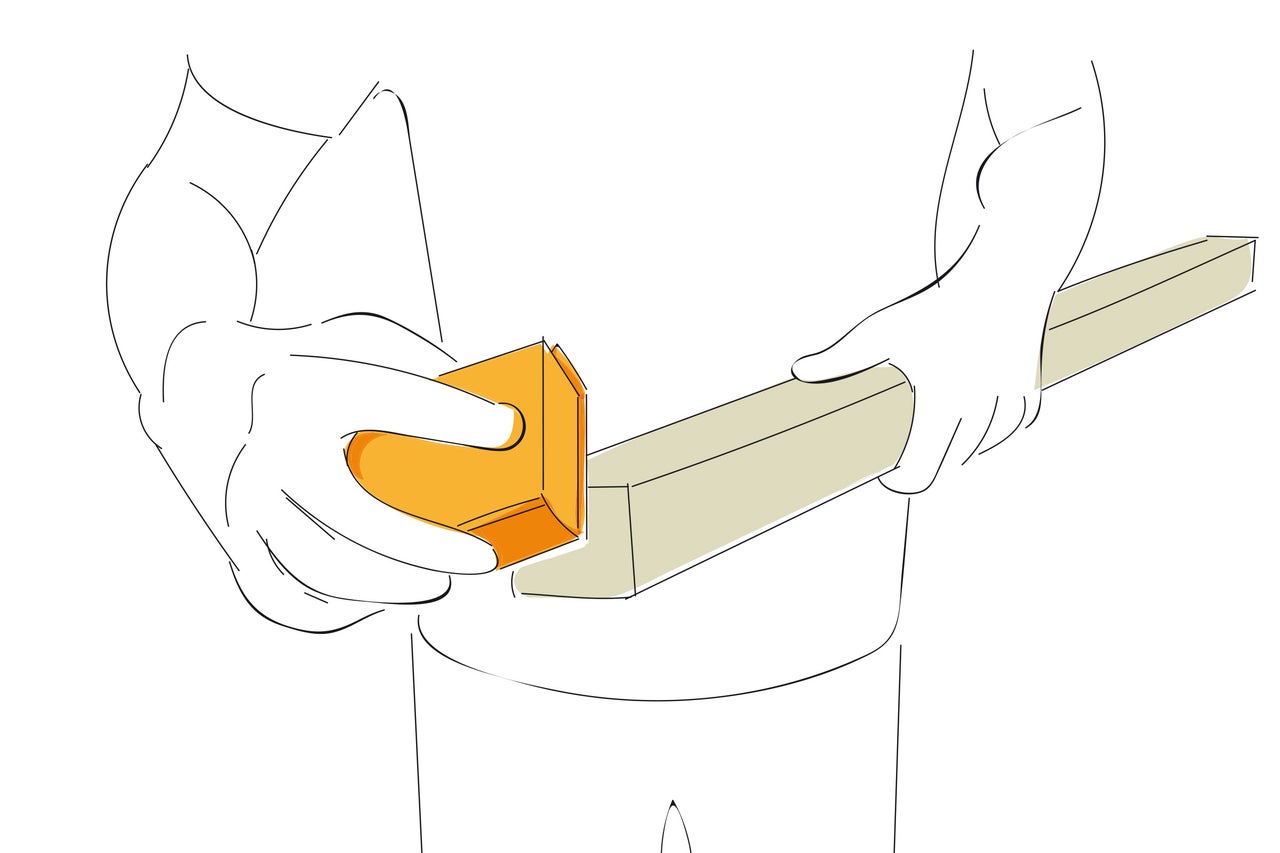

Kanthölzer schleifen
02
Die Kanthölzer sind nach dem Zuschnitt unter Umständen noch zu rau: Deshalb die Stellen des Zuschnitts anschleifen.

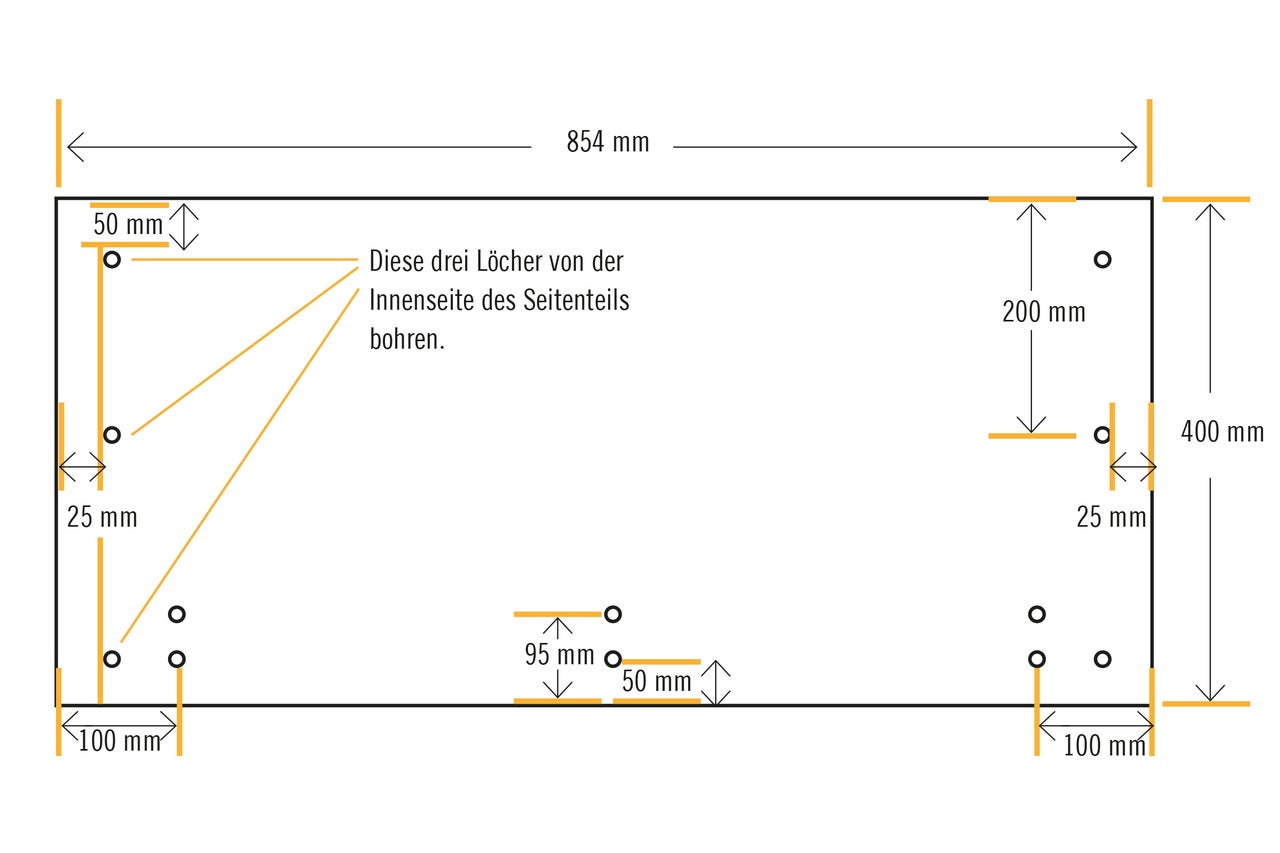

Bohrskizze Seitenteile (Leinholzplatten)
Hier ist als Beispiel das linke Seitenteil von außen dargestellt. Für das rechte Seitenteil bitte beachten, dass sich die linken drei Löcher, die von der Innenseite gebohrt werden, dann auf der rechten Seite befinden!

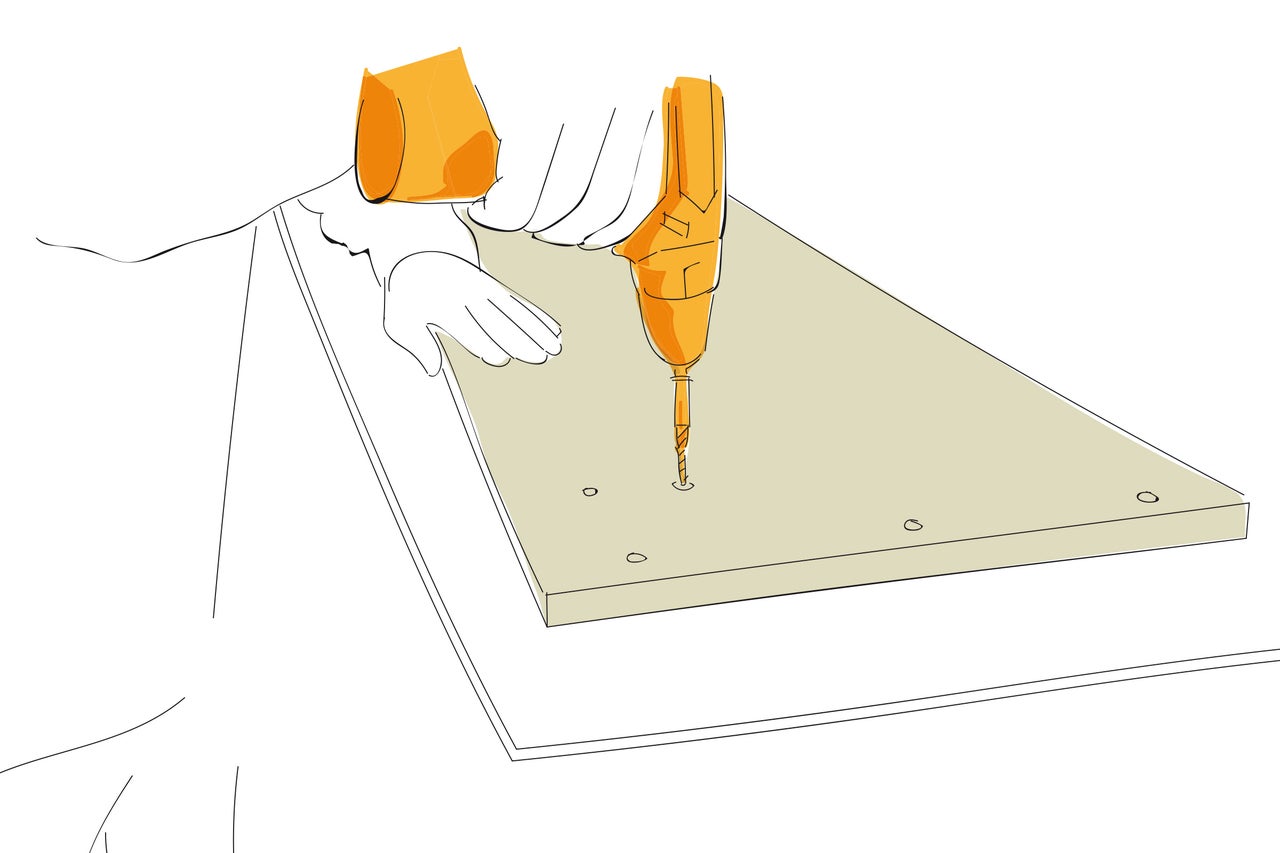

Seitenteile vorbohren
03
Das linke und rechte Seitenteil (Leimholzplatten 18x400x854 mm) gemäß der Bohrskizze vorbohren.
Tipp: Bohren
Für das Bohren empfiehlt sich ein „Vorbohrer mit Senker“. Dieser sorgt für ein konisches Bohrloch, in dem die Schrauben später perfekt versenkt werden können. Der Schraubenkopf steht dadurch nicht über und Du vermeidest Risse im Hoz!

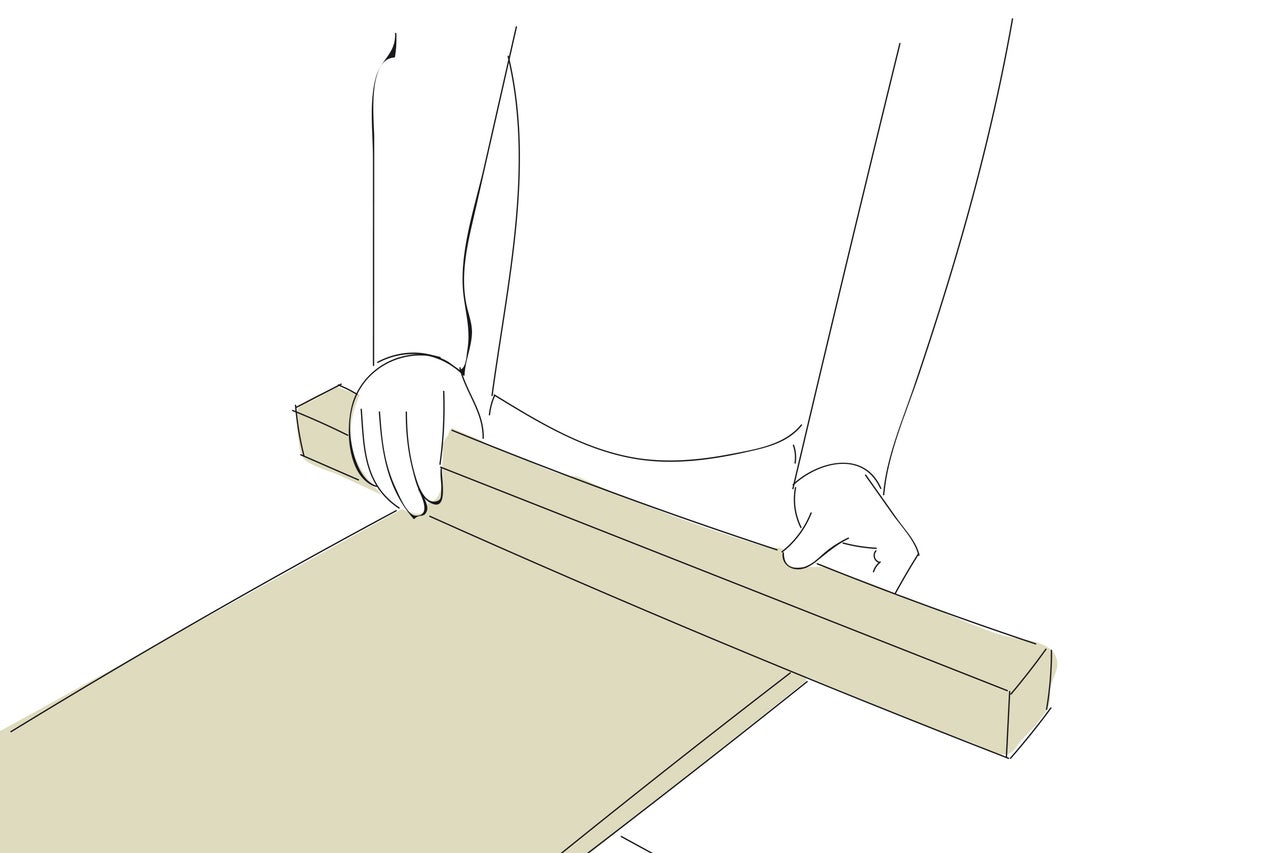

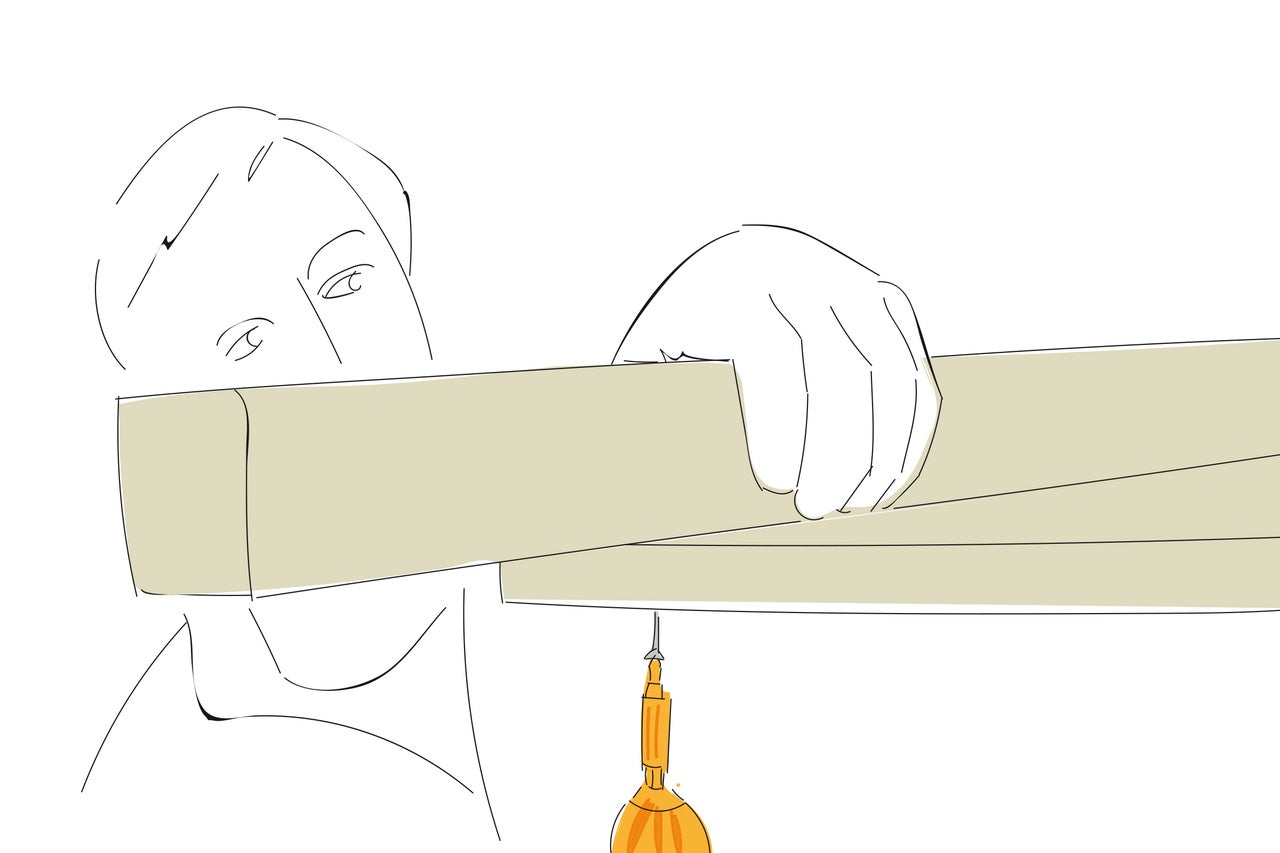

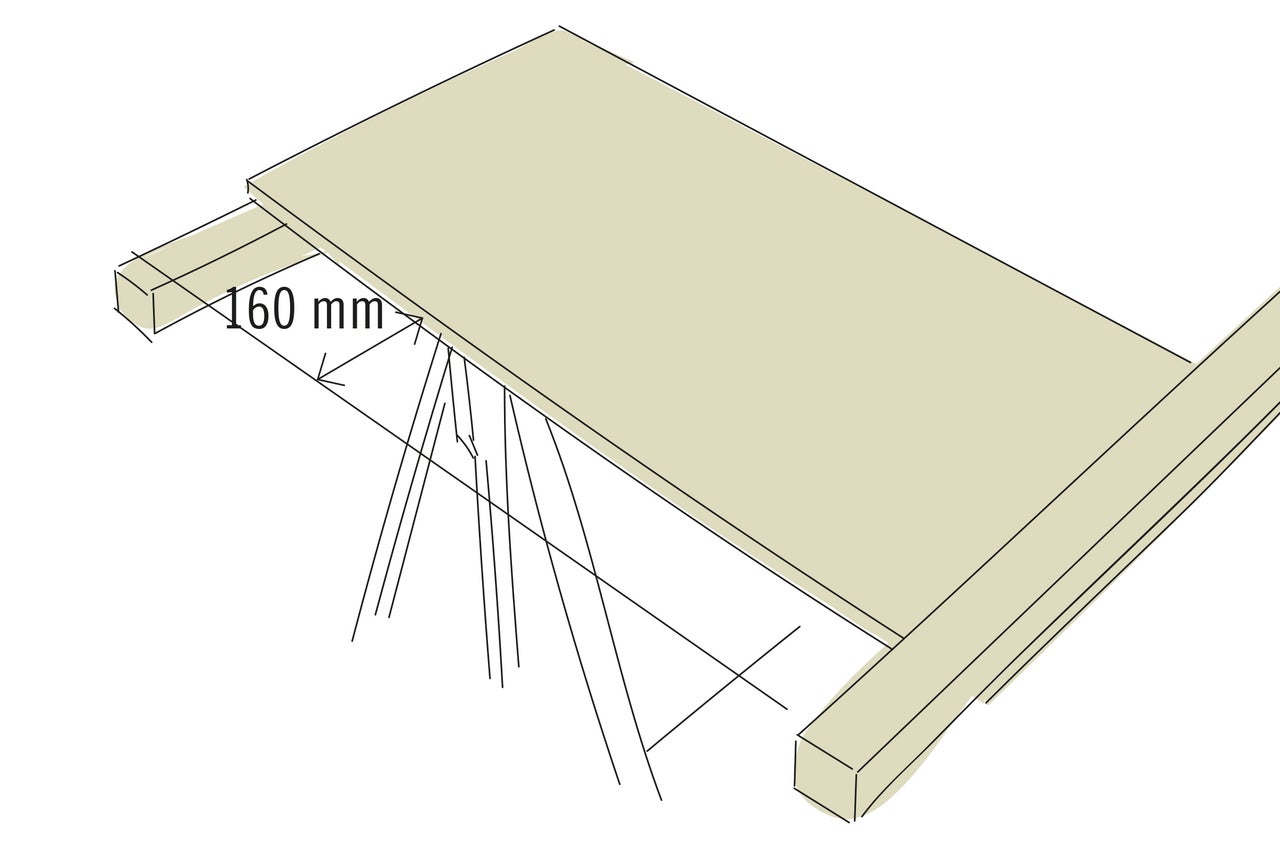

Vordere Kanthölzer platzieren
04
Bündig mit der oberen Kante die vorderen Kanthölzer (54x54x560 mm) auf den Seitenteilen platzieren.
Vordere Kanthölzer verschrauben
05
Die Kanthölzer jeweils mit drei Schrauben (6,0x50 mm) mit den Leimholzplatten verschrauben.
Hintere Kanthölzer platzieren und verschrauben
06
Die hinteren, längeren Kanthölzer so platzieren, dass sie mit den vorderen Kanthölzern auf einer Höhe sind. Danach die hinteren Kanthölzer mit jeweils drei Schrauben (6,0x50 mm) fixieren.
Kantholz auf Rückseite der Rückenlehne platzieren
07
Auf der Leimholzplatte (18x400x1200 mm) das Kantholz (54x54x1200 mm) mit einem Abstand von 100 mm zum Rand platzieren.

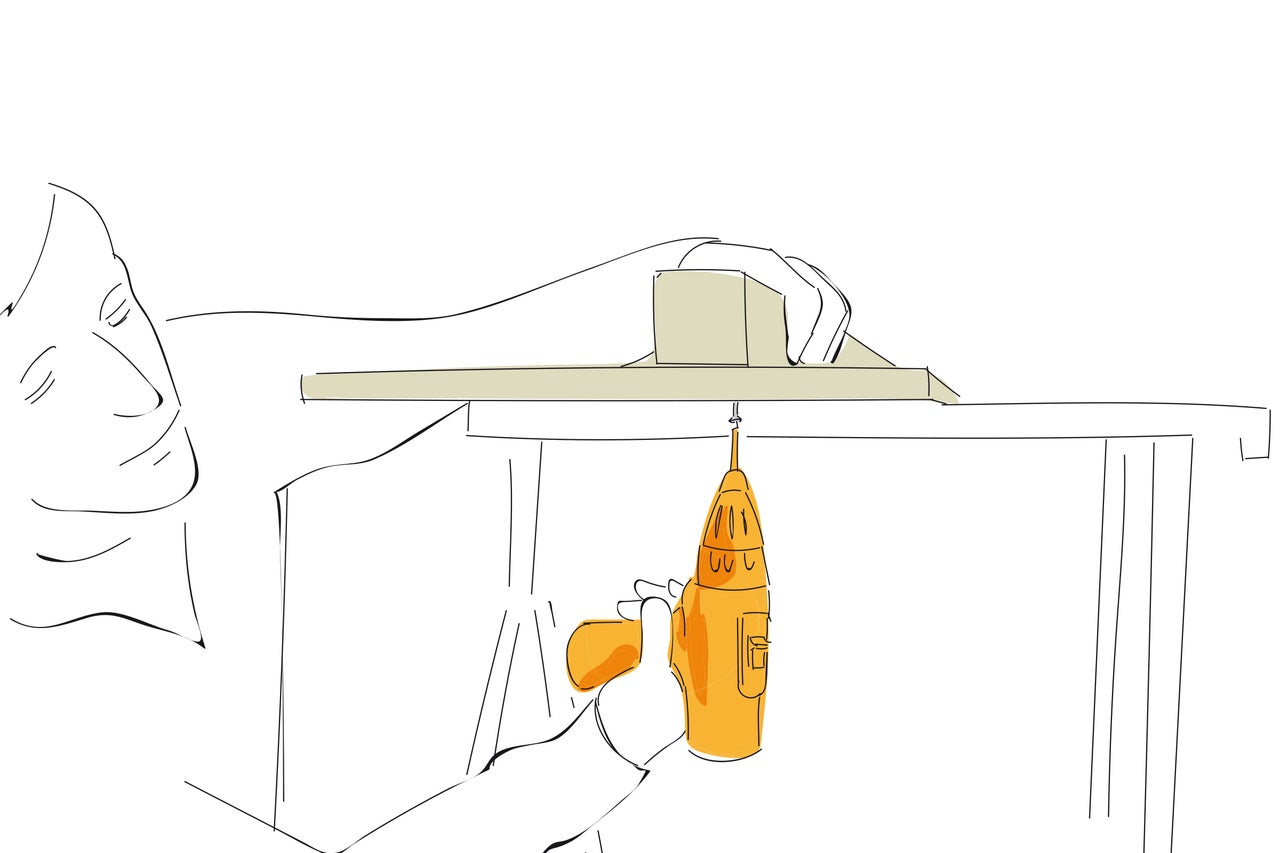

Kantholz anschrauben
08
Das Kantholz (54x54x1200 mm) mit der Rückenlehne verschrauben (vier Schrauben 6,0x50 mm mit den Abständen 130 mm, 450 mm, 770 mm und 1070 mm).

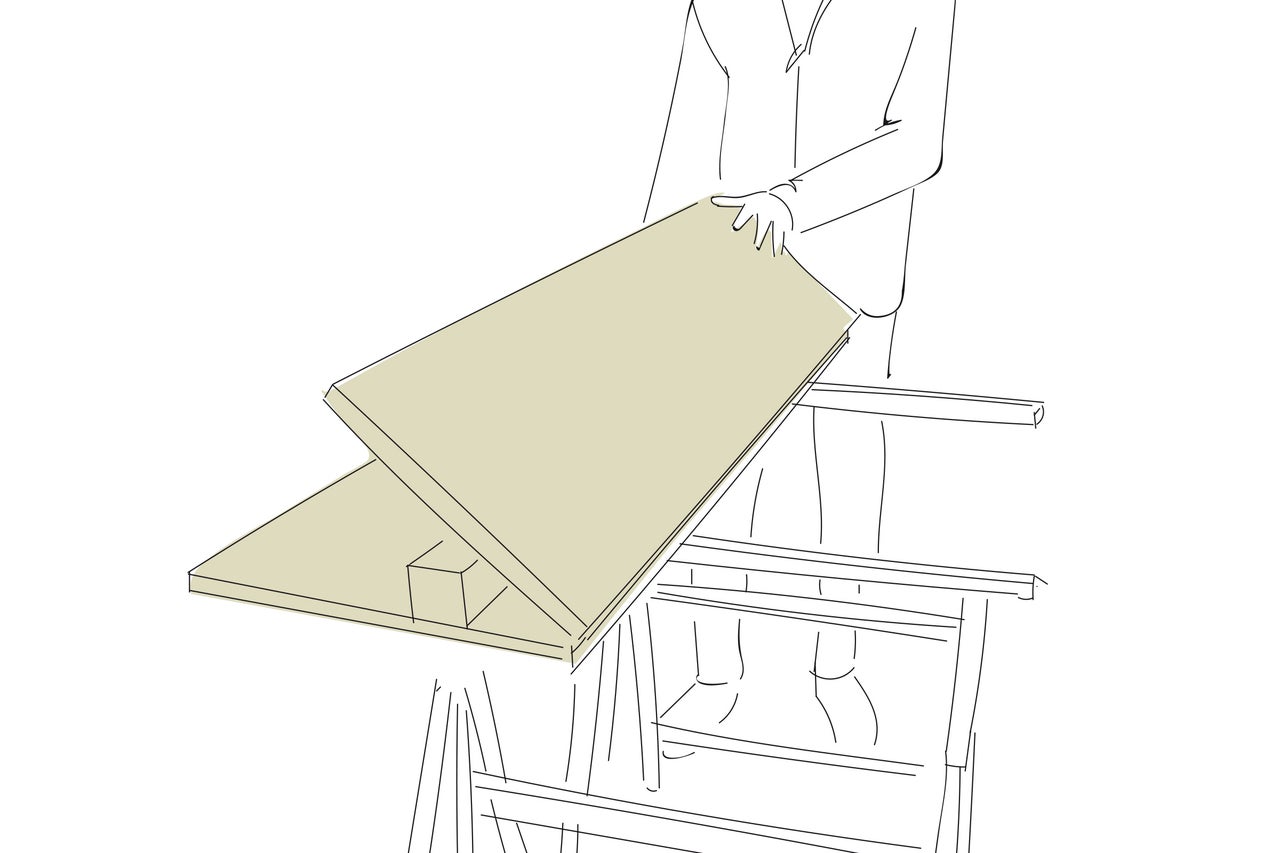

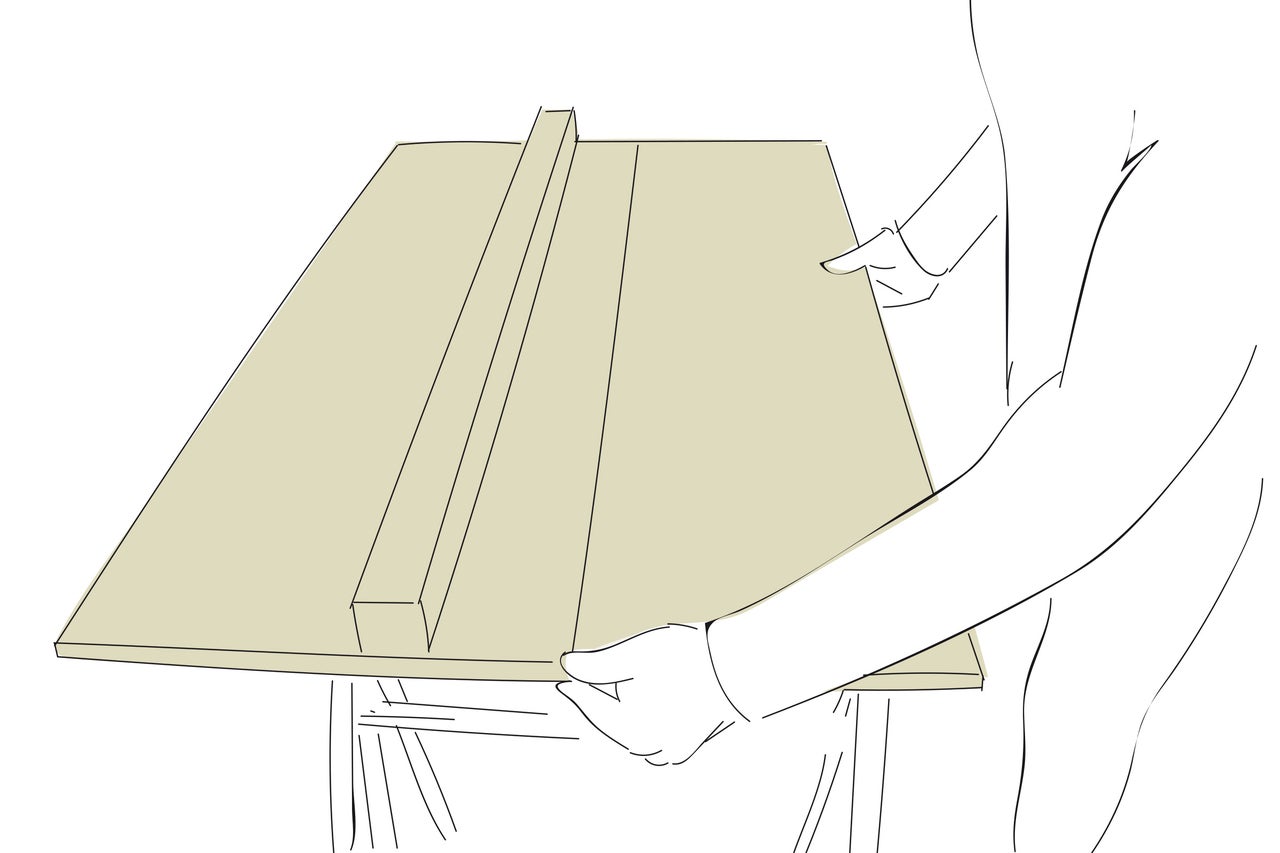

Rückenlehne platzieren
09
Die Rückenlehne (Leimholzplatte 18x300x1200 mm) an der Rückseite der Rückenlehne (Leimholzplatte 18x400x1200 mm) anlegen, ...

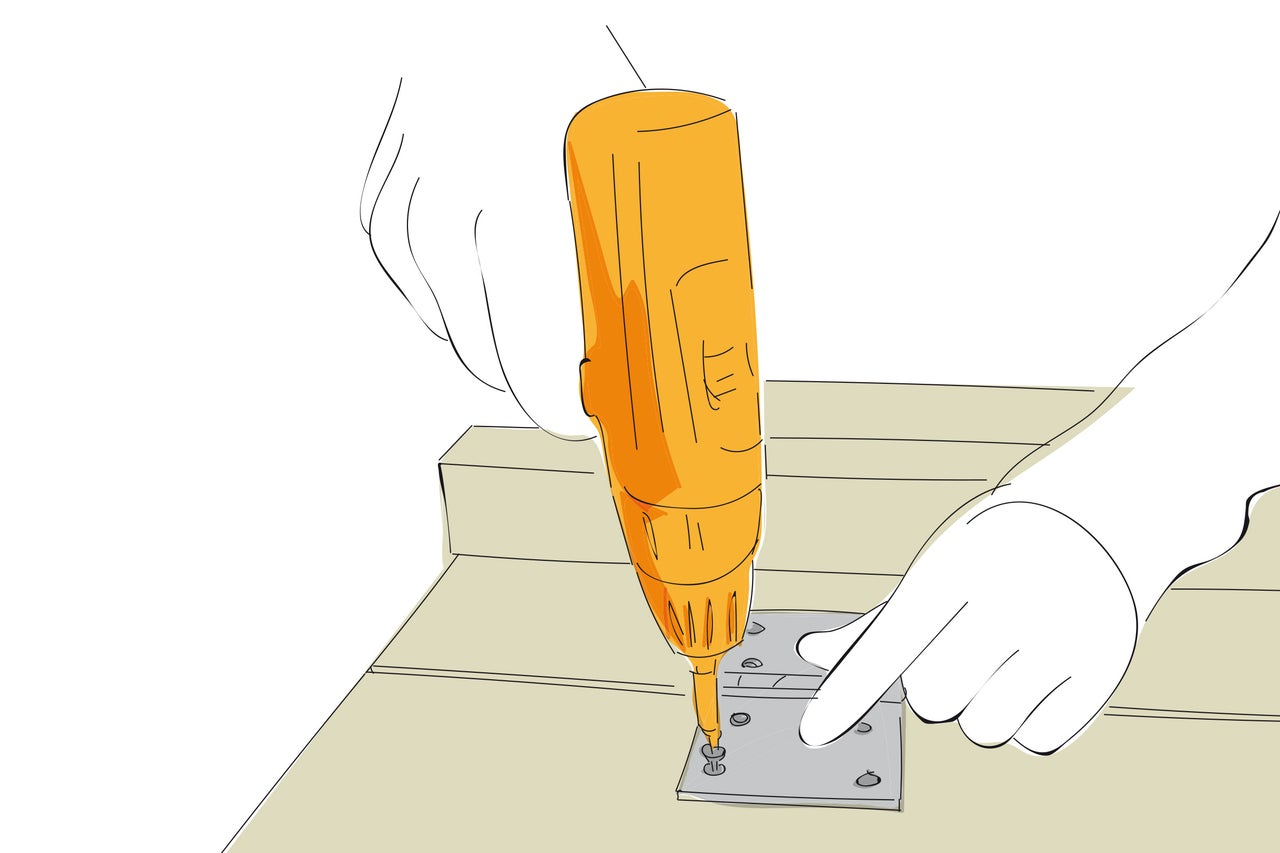

Leimholzplatten verbinden
10
... und die beiden Scharniere mit einem Abstand von 150 mm zur Kante der Leimholzplatte und mit der angrenzenden Leimholzplatte mit jeweils acht Schrauben (4,5x20 mm) verschrauben.

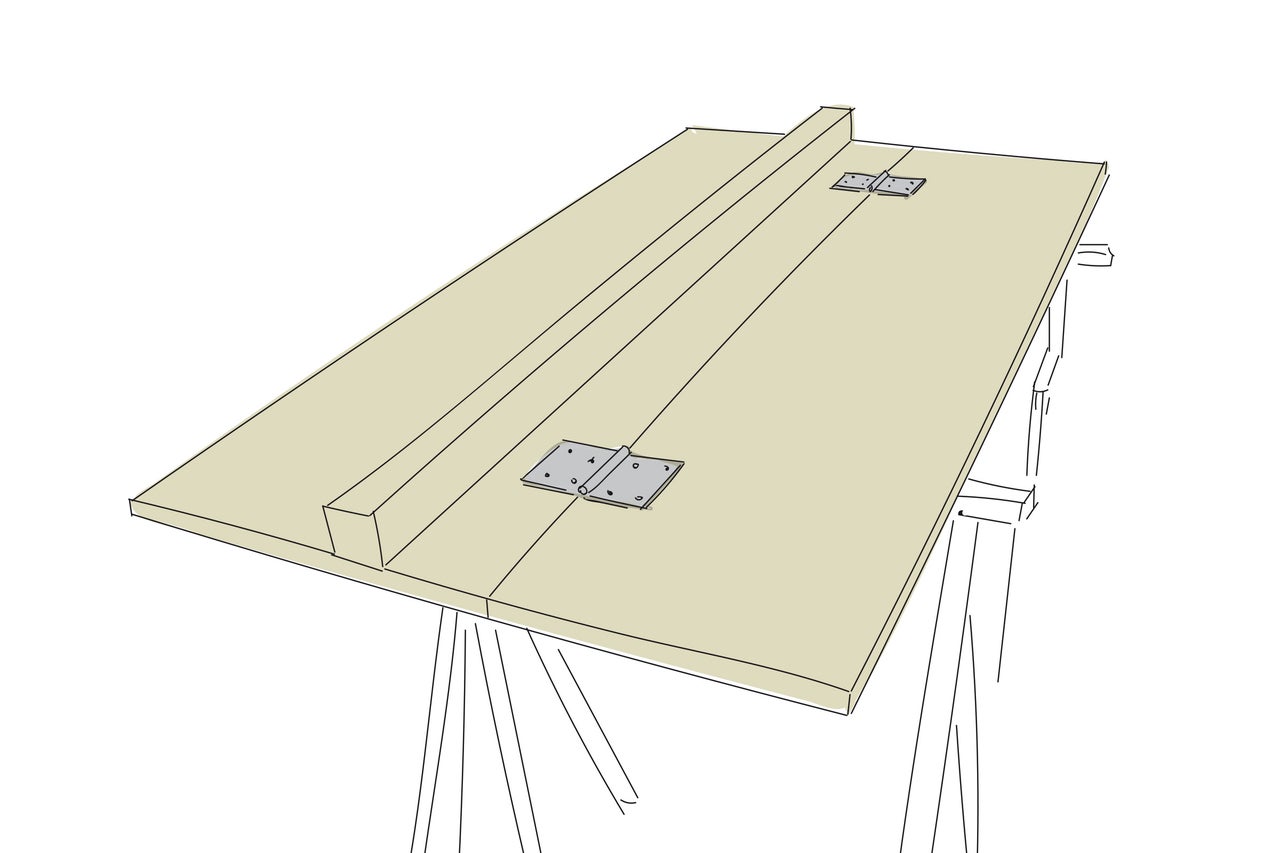

Überblick Rückenlehne
11
Die fertig verschraubte Rückenlehne im Überblick, ...
Überblick Rückenlehne
12
... die nun klappbar ist.

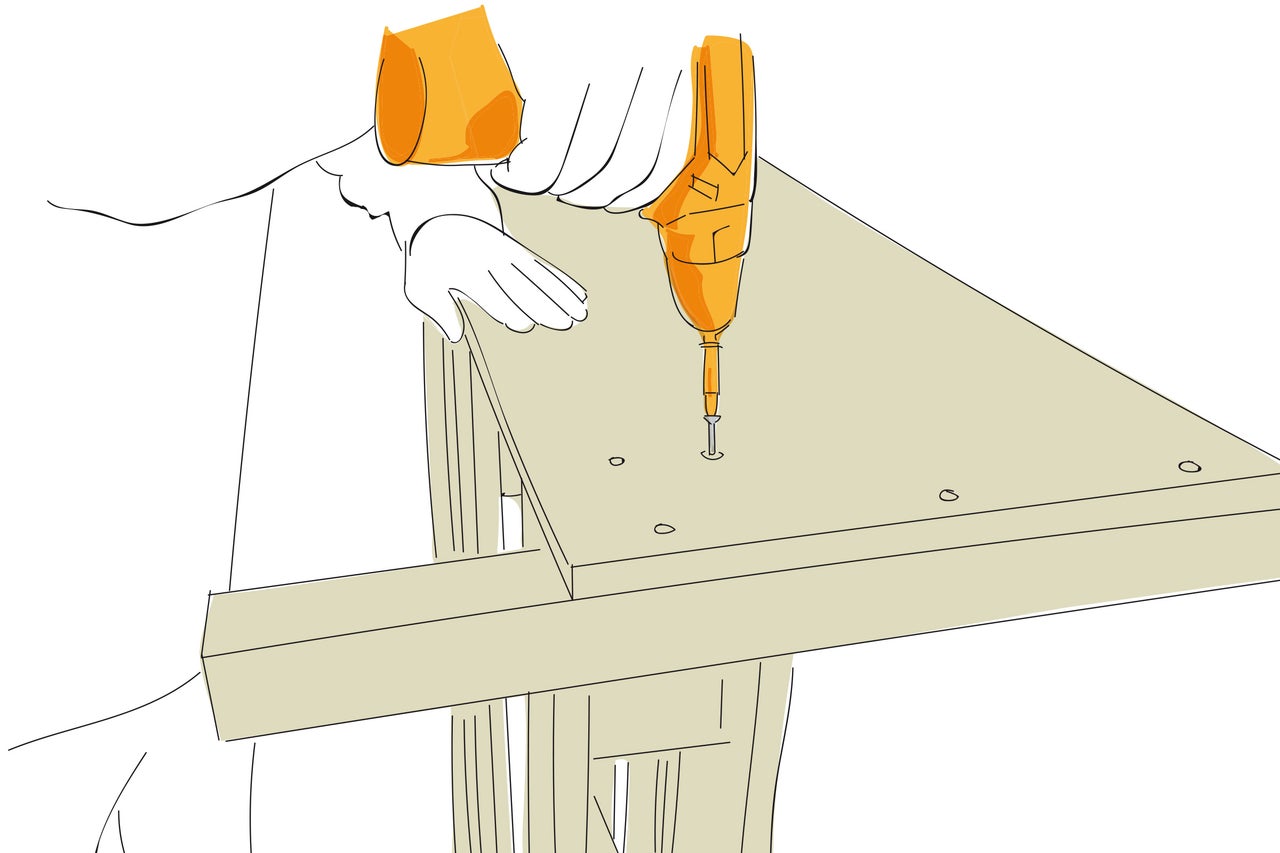

Seitenteile verschrauben
13
Platziere das linke Seitenteil auf der Palette, bohre die Schraubenlöcher mit einem 4 mm Bohrer ca. 50 mm tief in die Palette vor und verschraube es mit sechs Schrauben (6,0x70 mm) an der Palette.

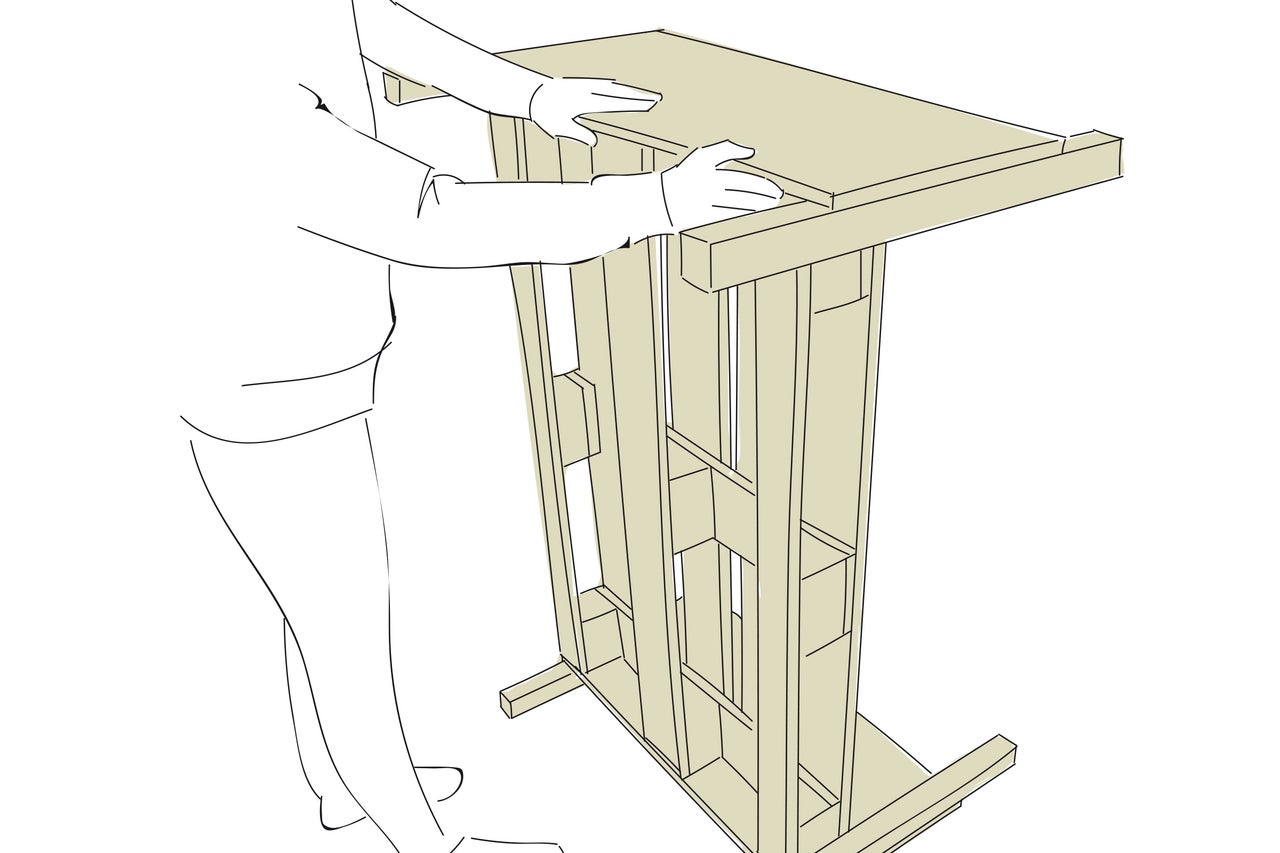

Seitenteile verschrauben
14
Platziere das rechte Seitenteil wie zuvor auf der Palette, vorbohren und mit Schrauben (6,0x70 mm) an der Palette verschrauben.

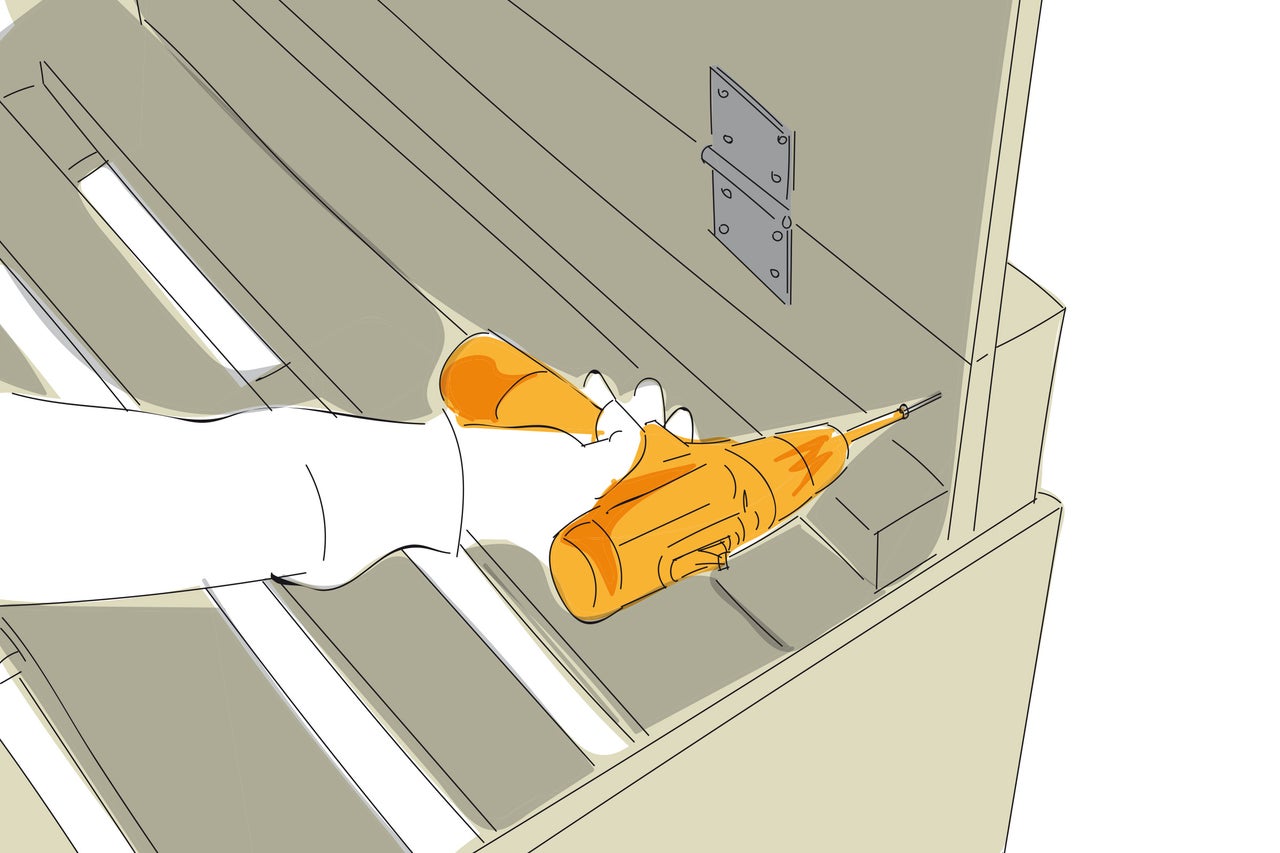

Rückenlehne platzieren und verschrauben
15
Die Rückenlehne auf der Palette vor den hinteren Kanthölzern der Seitenteile platzieren und mit je zwei Schrauben (6,0x50 mm) auf beiden Seiten an den Kanthölzern der Seitenteile fixieren.
Sicherheitshinweise
Die Anleitung wurde mit größtmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzu ziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Alle Möbelstücke dürfen nicht zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzu-beugen, insbesondere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbauabschleifen, um Verletzungsgefahren (z. B. Spreißeln) vorzubeugen.
- Wird das Möbelstück für das Kinderzimmer gebaut, für Kinderspielzeug geeignete Lacke verwenden. Diese sind mit einem entsprechenden Logo gekennzeichnet.
