Pflanzregal aus Obstkisten bauen
Du willst Deinen Balkon oder die Terrasse möglichst platzsparend begrünen? Mit dem Pflanzregal Armando von BUILDIFY nutzt Du jede Ecke optimal aus. Obstkisten bepflanzen klingt vielleicht ungewöhnlich. Gestapelt als Kübel sehen sie aber ziemlich gut aus. Wie Du das Pflanzregal aus Obstkisten bauen kannst, erfährst Du hier.
1,5 Tage
1-2
Obstkisten Regal: Zwei Anleitungen
Auf Deinem Balkon oder der Terrasse ist zu wenig Fläche, um ausreichend Kübel aufzustellen? Nicht, wenn Du die Pflanzgefäße aufeinander stapelst und Dir ein Pflanzregal baust. Das Pflanzregal aus Obstkisten hier kannst Du beliebig hoch und breit gestalten. Konkret zeigen wir Dir die Bauanleitung einer großen und eine kleinen Variante. Wichtige Hinweise zum Umgang mit den Werkzeugen bei Obstkisten findest Du am Ende des Ratgebers. Auf geht's!
Hier geht es direkt zu den Anleitungen:

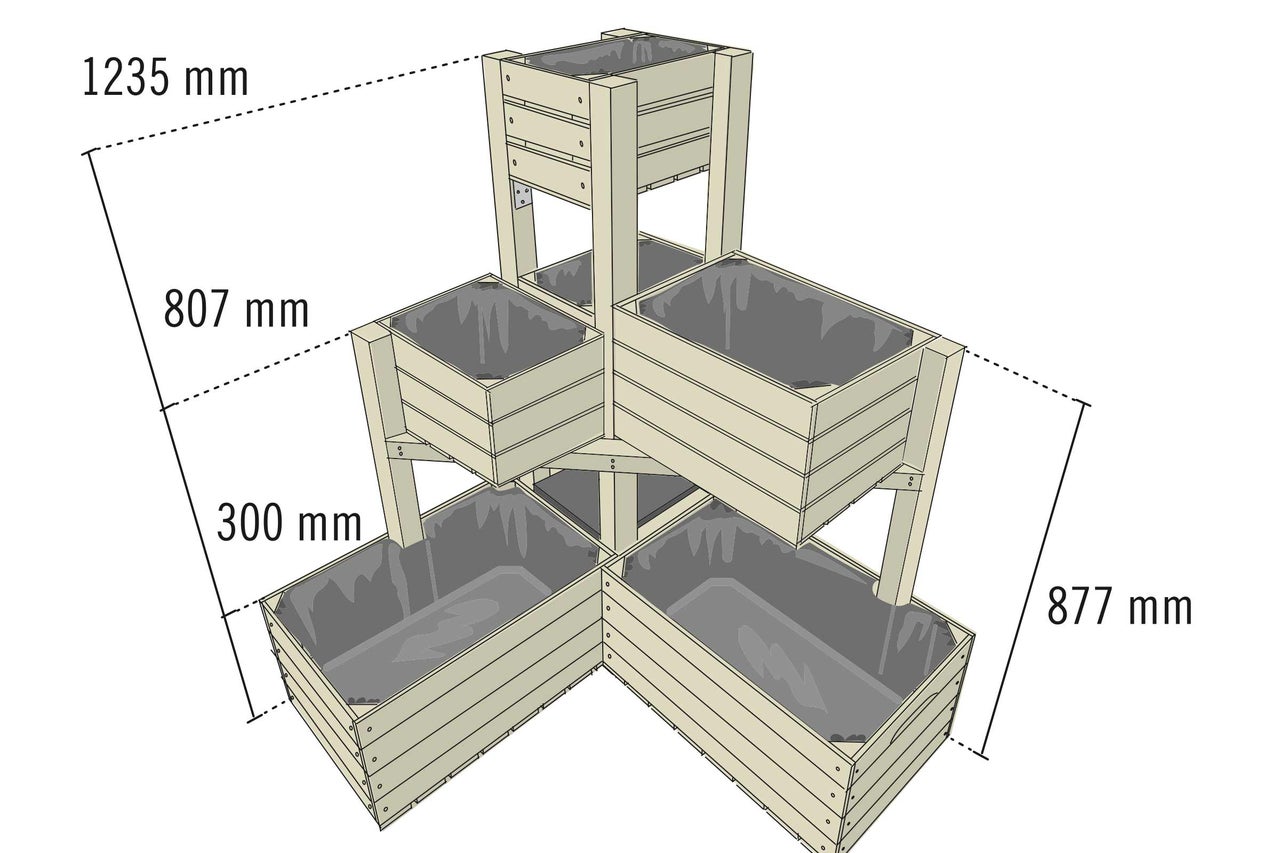

Großes Pflanzregal aus Obstkisten
Du hast beim Bepflanzen einiges vor, willst Dir einen richtigen Kräutergarten oder ein größeres Blumenbeet auf dem Balkon anlegen? Dann heißt es bei dem Pflanzenregal aus Obstkisten: je größer desto besser.

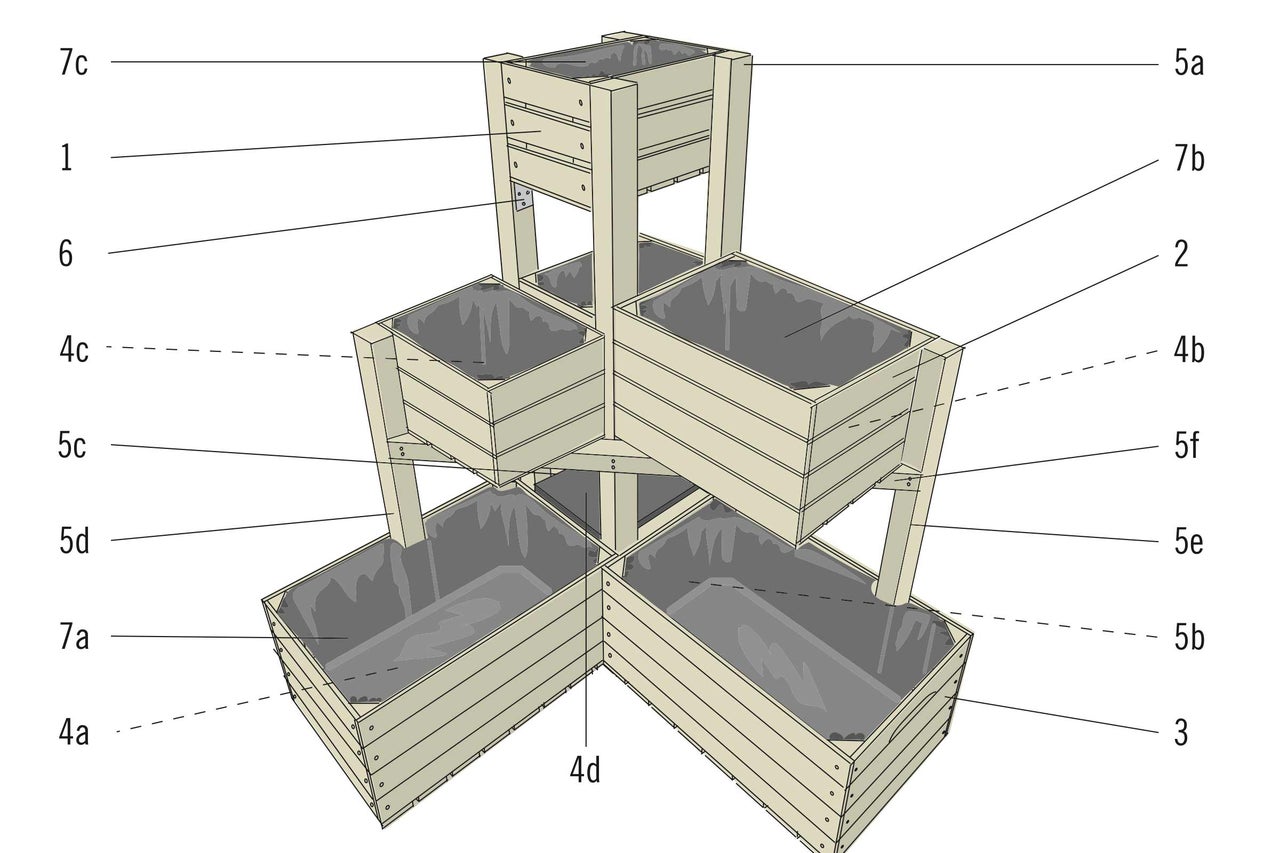

Großes Pflanzregal: Das brauchst Du
Großes Pflanzregal aus Obstkisten vorbereiten
Material für das Pflanzregal zuschneiden
Fertige die Zuschnitte der Platten, Bretter und Stäbe für das Pflanzregal aus Obstkisten nach folgender Materialliste an. Die verwendeten Siebdruckplatten haben eine glatte Ober- und eine raue Unterseite. Alle Zuschnitte werden an den Schnittkanten mit 120er Schleifpapier gebrochen, d. h. im 45°-Winkel angeschliffen.
| Nr. | Material | Menge | Zuschnitt |
|---|---|---|---|
| 1 | Obstkiste klein | 4 | |
| 2 | Obstkiste mittel | 1 | |
| 3 | Obstkiste groß | 2 | |
| 4a | Siebdrucksperrholz Birke | 2 | 365x495 mm |
| 4b | Siebdrucksperrholz Birke | 1 | 300x340 mm |
| 4c | Siebdrucksperrholz Birke | 4 | 135x315 mm |
| 4d | Siebdrucksperrholz Birke | 1 | 228x340 mm |
| 5a | Kantholz 54x54 mm | 4 | 1245 mm |
| 5b | Kantholz 54x54 mm | 2 | 340 mm |
| 5c | Kantholz 54x54 mm | 2 | 232 mm |
| 5d | Kantholz 54x54 mm | 1 | 791 mm |
| 5e | Kantholz 54x54 mm | 1 | 861 mm |
| 5f | Kantholz 54x54 mm | 1 | 879 mm (endgültiger Zuschnitt erst bei Montage) |
| 6 | Lochplattenwinkel | 10 | |
| 7a | PVC-Teichfolie | 2 | 1220x1020 mm |
| 7b | PVC-Teichfolie | 1 | 1020x920 mm |
| 7c | PVC-Teichfolie | 4 | 760x660 mm |
Tipps zum Sägen und Bohren des Pflanzregals
- Alle Bereiche, an denen gebohrt und gesägt wird, am besten mit Kreppband bekleben. Darauf können dann die exakten Maßlinien und Schnittkanten angezeichnet werden. Auch Hinweise zum jeweiligen Lochdurchmesser sollten dort notiert werden.
- Bohre die Schraubenlöcher immer mit einem Vorbohrer (Bohrer mit Senker) vor. Ansonsten kann zum Bohrer ein separater Senker verwendet werden. Es wird dabei nur das anzuschraubende Teil vorgebohrt. Der Bohrer sollte dünner als der Schraubendurchmesser sein.
Holz des Pflanzregals aus Obstkisten schützen
Speziell für Holz im Außenbereich empfehlen wir einen einmaligen Vorstrich mit HORNBACH Holzgrundierung außen als Vorbereitung für weitere Anstriche. Für hervorragende Wetterbeständigkeit sind anschließend mindestens zwei Anstriche mit HORNBACH Holzlasur Plus farblos erforderlich. Bei allen Produkten sind die Herstellerangaben zu Verarbeitung und Trocknungszeiten zu beachten.
Pflanzregal aus Obstkisten farblich gestalten
Du brauchst mehr Farbe? Natürlich kannst Du das Pflanzregal aus Obstkisten mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen.
Fester, ebener Untergrund für das Pflanzregal
Wird das Pflanzregal aus Obstkisten auf dem Rasen oder einem anderen organischen Untergrund aufgestellt? Dann sollten für einen stabilen Stand sowie zum Schutz vor Feuchtigkeit und Schimmel Steinplatten o. Ä. untergelegt werden.
Großes Pflanzregal aus Obstkisten bauen

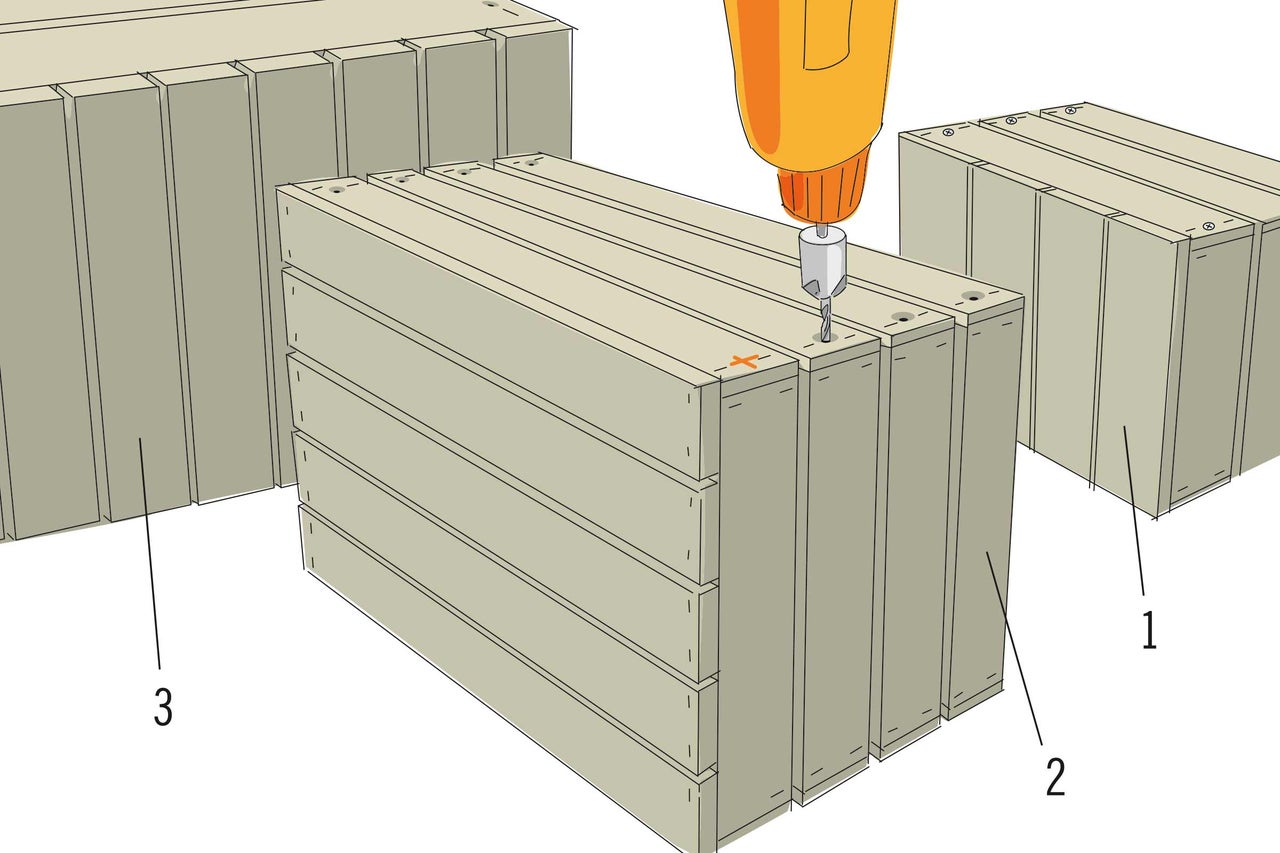

Obstkisten verstärken
01
Für eine optimale Stabilität der Obstkiste, werden die seitlichen Bretter mit den bestehenden Dreikantleisten in der Kiste verschraubt. Bohre die Schraubenlöcher mit einem Vorbohrer vor und verschraube hierfür auf jeder Seite die Bretter mit Senkkopfschrauben 4x25 mm.
Die Außenkanten werden mit 120er Schleifpapier gebrochen, d. h. im 45°-Winkel angeschliffen. Damit ist die Kiste dann optimal für die weitere Bearbeitung vorbereitet.

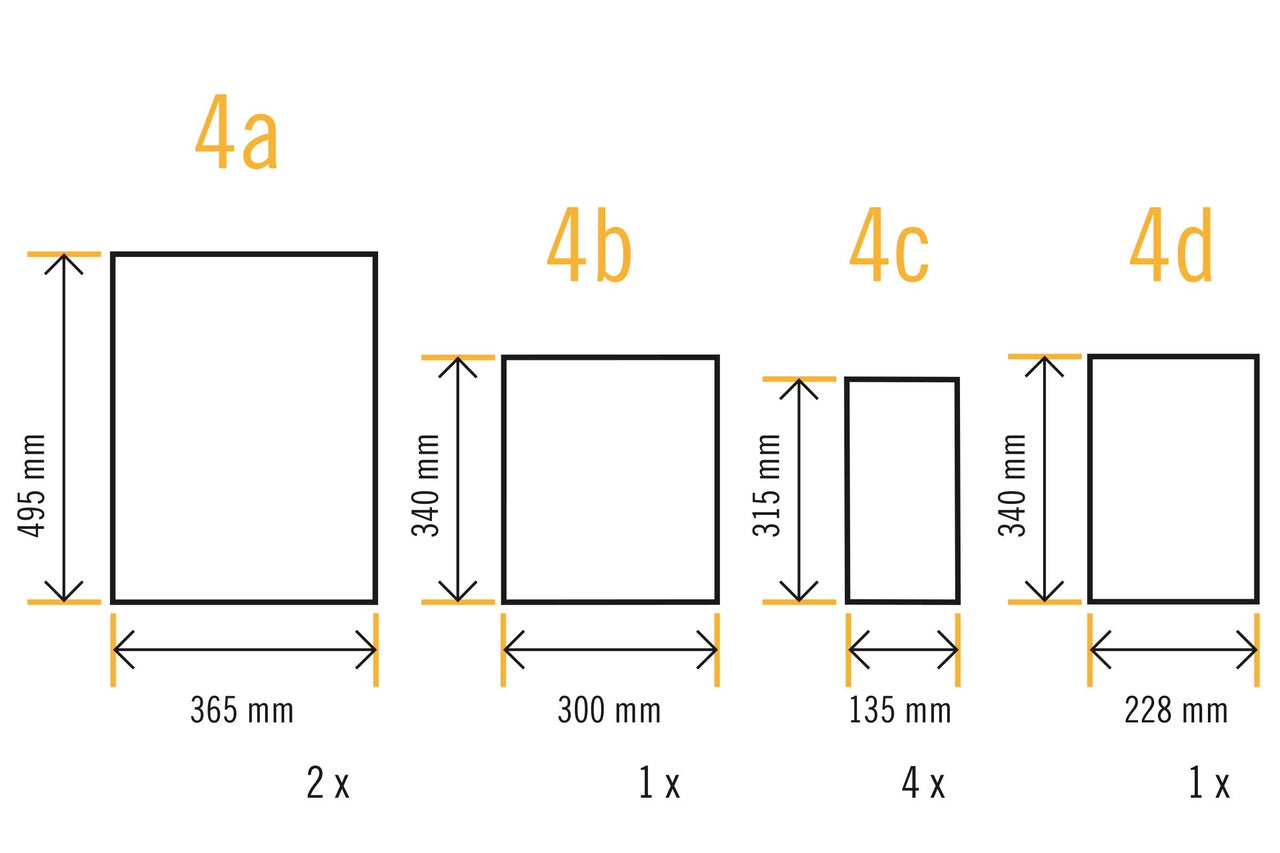

Zwischenböden des Pflanzregals zuschneiden
Säge die Siebdruckplatte für die Zwischenböden "4a", "4b", "4c" und den Deckel "4d" auf die Kistenmaße wie in der Zeichnung zu. Du kannst hierzu z. B. eine Handkreissäge mit Führungsschiene verwenden.

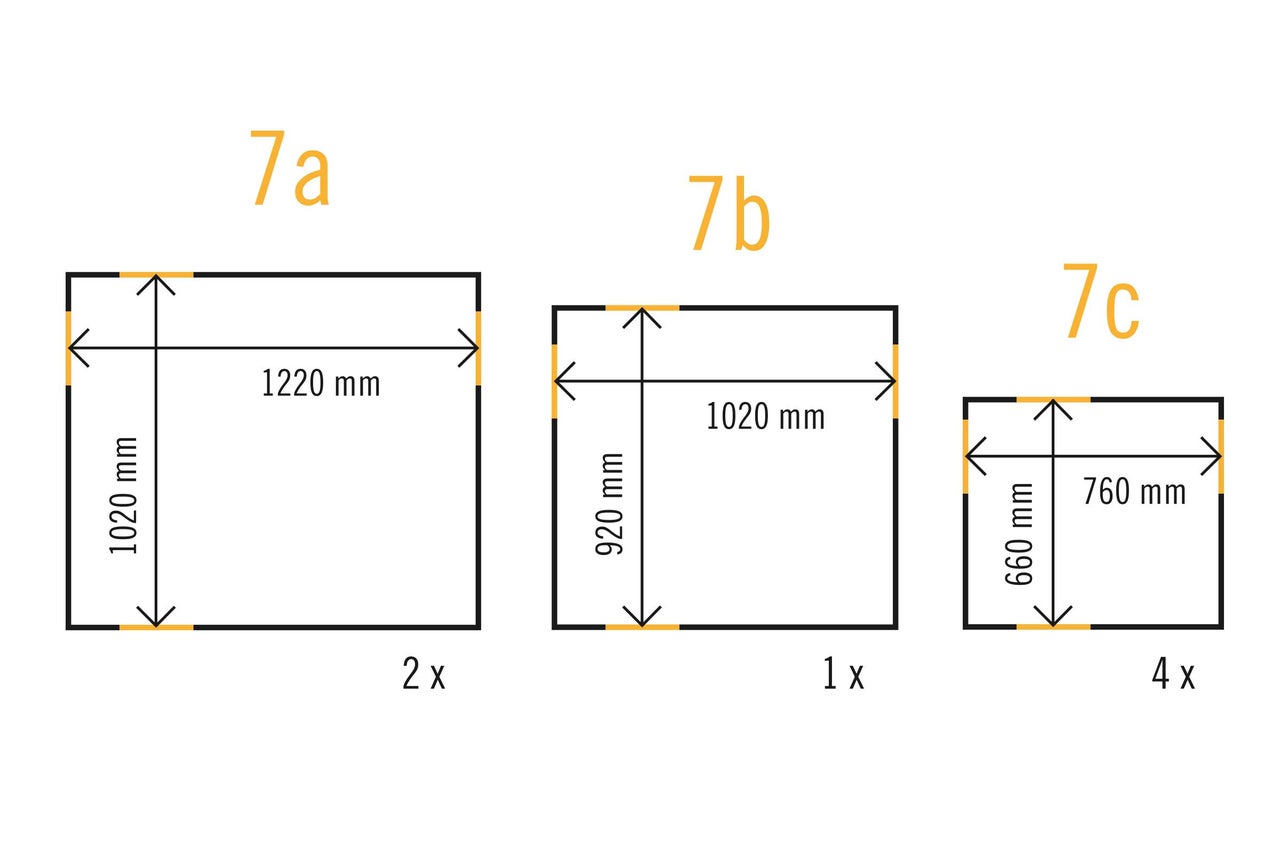

Teichfolie für Auskleidung Obstkisten zuschneiden
Damit später Pflanzen in die Obstkisten eingesetzt werden können, müssen sie innen mit Teichfolie ausgekleidet werden. Schneide die Folie auf die Maße in der Zeichnung zu. Eingelegt wird die Folie erst nach dem Zusammenbau des Pflanzregals.

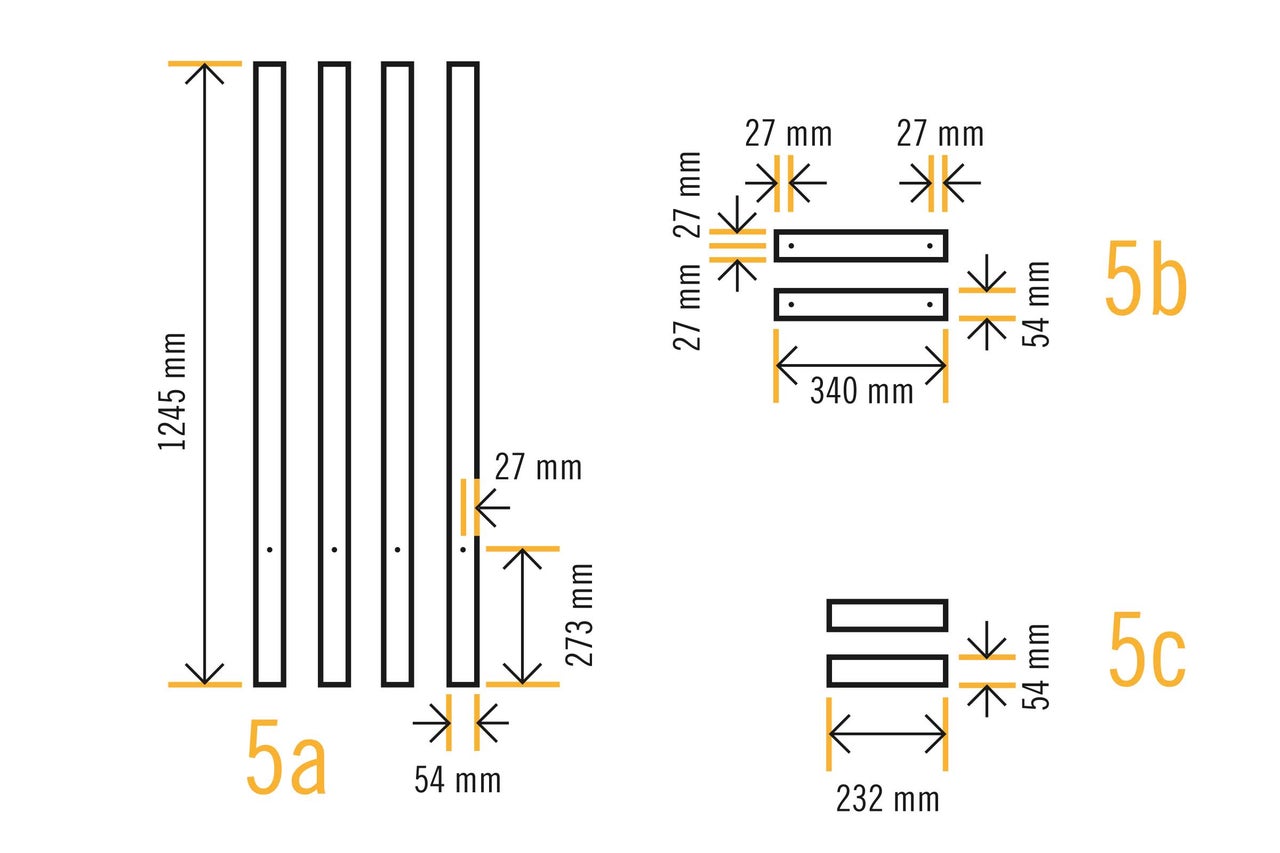

Kanthölzer für das Pflanzregal zuschneiden
Um die Obstkisten Turmförmig anzuordnen, werden die Kanthölzer "5a", "5b" und "5c" mit den angegebenen Abmessungen und Bohrungen benötigt.

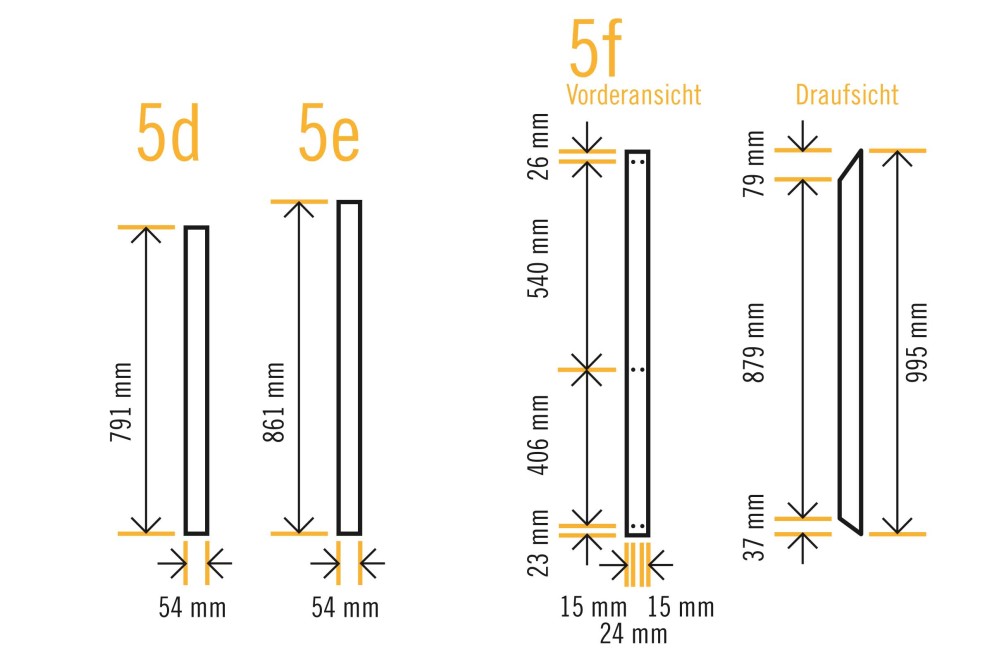

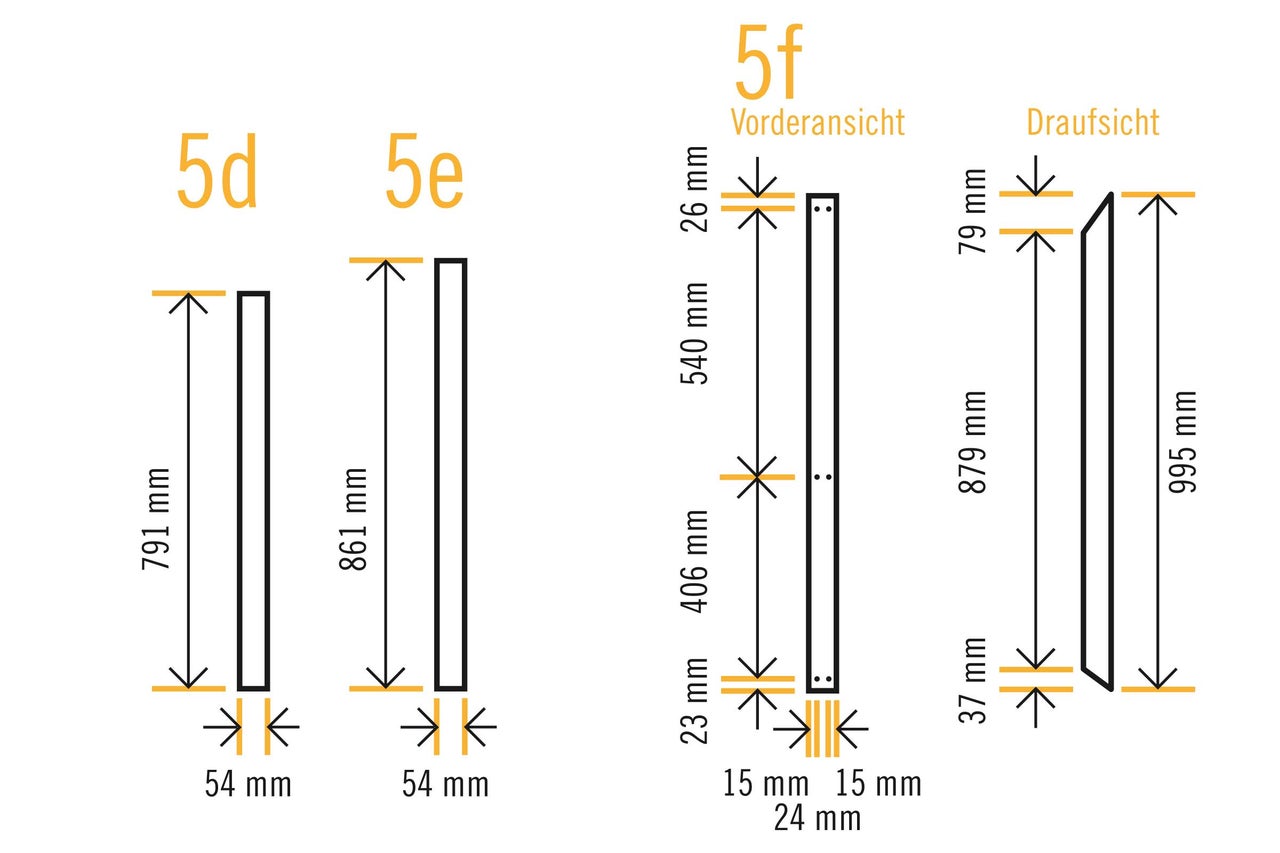

Kanthölzer für das Pflanzregal zuschneiden
Zur Erweiterung des Turms werden die Kanthölzer "5d", "5e" und "5f" benötigt. Das exakte Maß und die Schrägschnitte des Kantholzes "5f" werden nach dem Aufstellen der Kanthölzer "5d" und "5e" ermittelt und zugeschnitten. Dadurch passen die Zuschnitte ganz exakt.

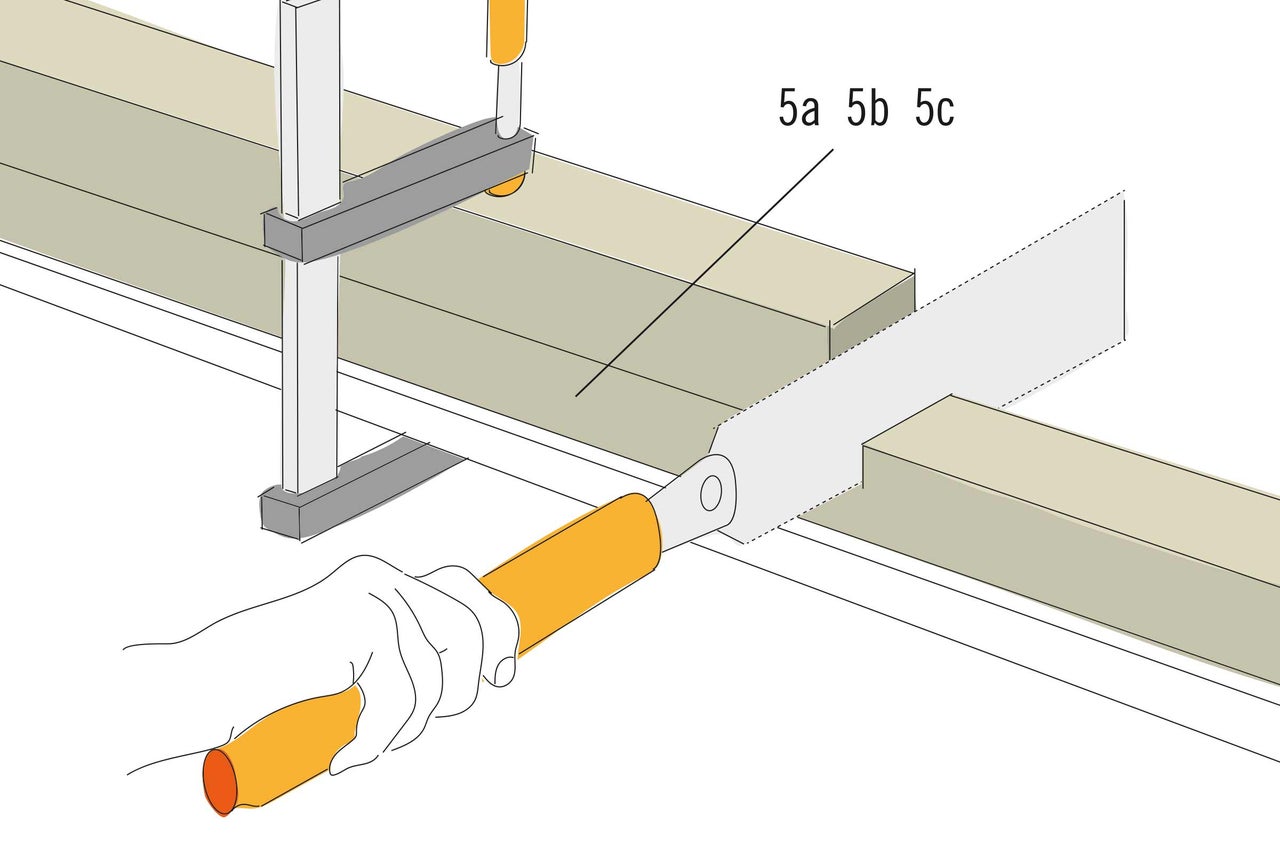

Sägen ohne Tischkreissäge
02
Ohne Tischkreissäge oder Kappsäge gelingen exakte Zuschnitte der Kanthölzer mit einer Japansäge. Spanne die Hölzer "5a", "5b" und "5c" nacheinander jeweils mit einem zusätzlichen Holz als Anschlag auf eine Schneideunterlage fest. Führe die Japansäge genau an dem Anschlagholz vorbei. Beachte, dass Japansägen bei der Zugbewegung schneiden. Das Sägeblatt ist dünner als bei üblichen Sägen und würde sich beim Drücken verbiegen.

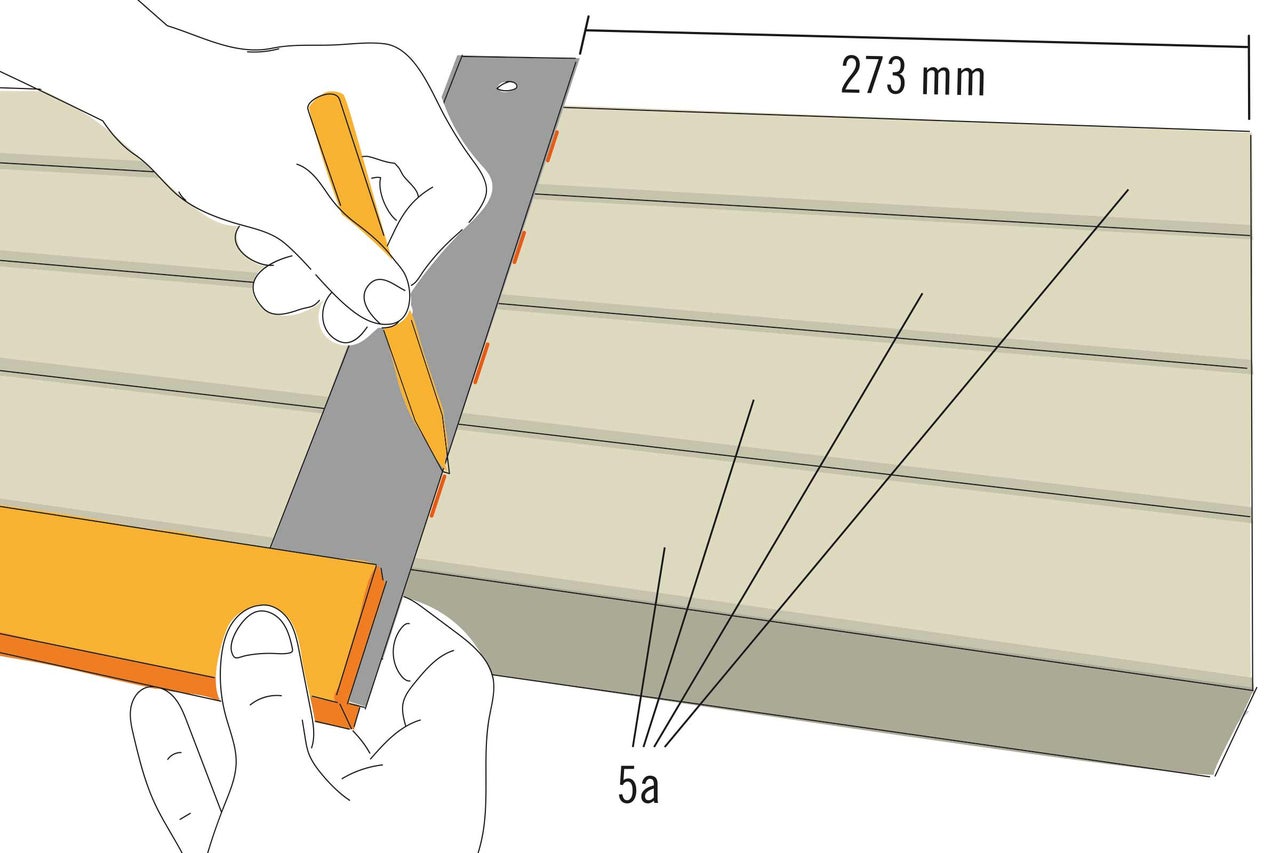

Identische Zuschnitte herstellen
03
Identische Zuschnitte wie z.B. bei "5a" werden zum Anzeichnen bündig zusammengelegt. Dann mit dem angelegten Schreinerwinkel die benötigten Bohrungen gleichzeitig anzeichnen. Du kannst hierzu auch ein Zeichendreieck verwenden.
Tipp: Wenn Du zuvor ein Kreppband aufklebst, kannst Du darauf anzeichnen und nach dem Bohren die Bleistiftstriche bequem entfernen. Ansonsten geht das Entfernen der Striche mit Schleifpapier.
Kanthölzer bohren
04
Bohre die Hölzer "5a" und "5b" an den angezeichneten Positionen mit einem 5 mm Bohrer. Die Bohrungen mit einem Senker senken, damit die Schraubenköpfe nachher bündig eingedreht werden können.

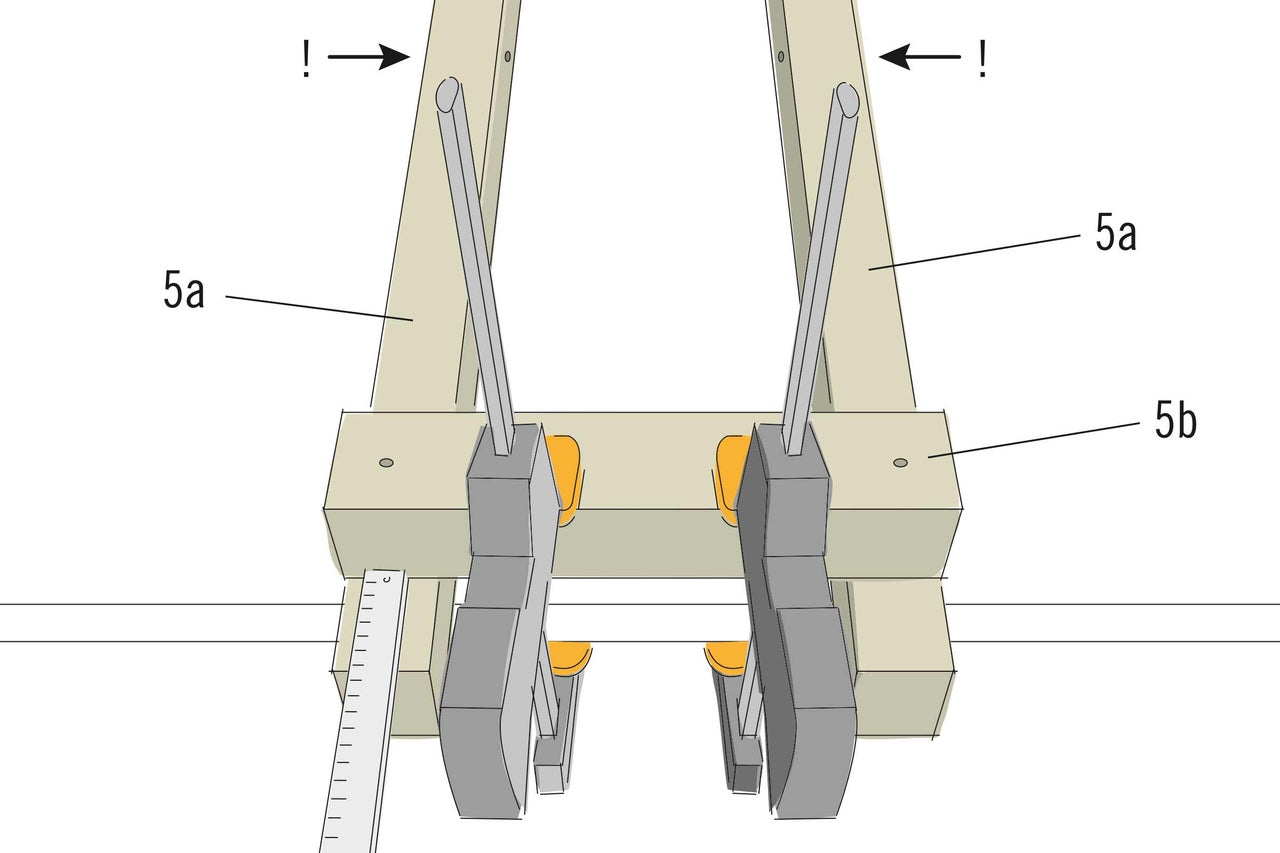

Turm montieren
05
Zwei Kanthölzer "5a" werden mit einem Kantholz "5b" verbunden. Spanne das Holz "5b" so auf die beiden langen Kanthölzer auf, dass vorne ein Abstand von 36 mm entsteht. Klemme die Hölzer zum Verschrauben zusammen. Achte darauf, dass die zuvor gebohrten Löcher für die nachfolgende Montage der Hölzer "5c" seitlich (!) angeordnet sein müssen. Verwende zum Verschrauben Senkkopfschrauben 5x80 mm.

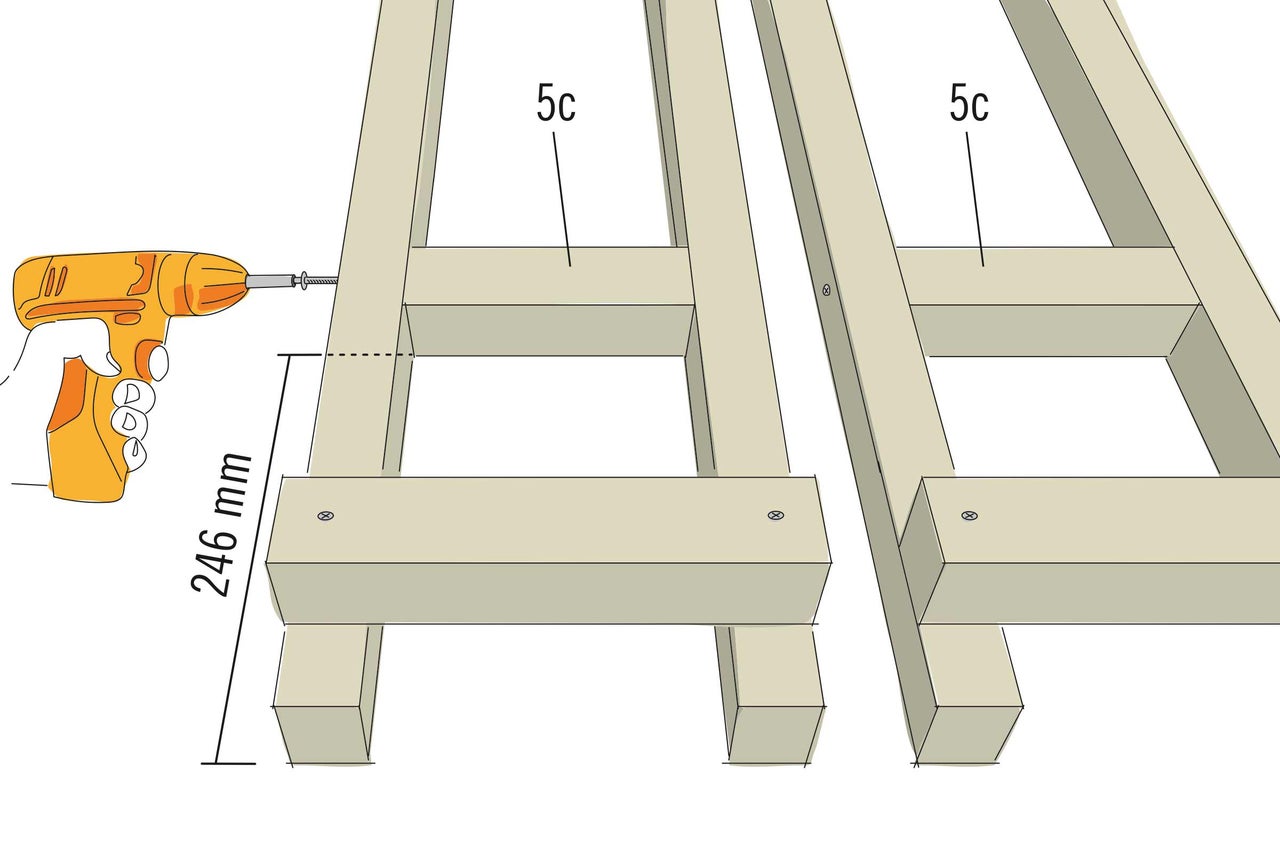

Verbindungsstücke montieren
06

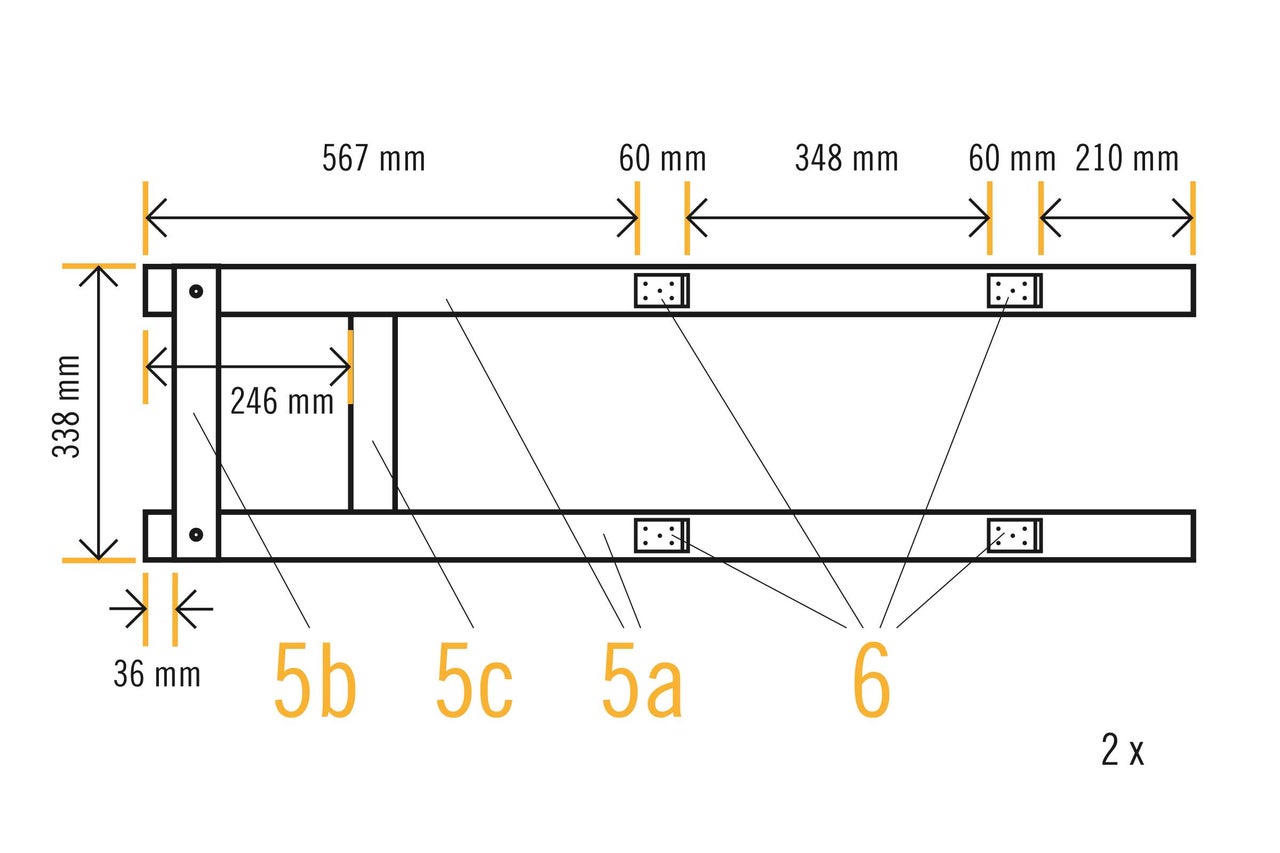

Setze die Kanthölzer "5c" im Abstand von 246 mm von vorne zwischen den Hölzern "5a" ein. Verschraube diese durch die bereits gebohrten seitlichen Schraubenlöcher in den Kanthölzern "5a" mit Senkkopfschrauben 5x80 mm.

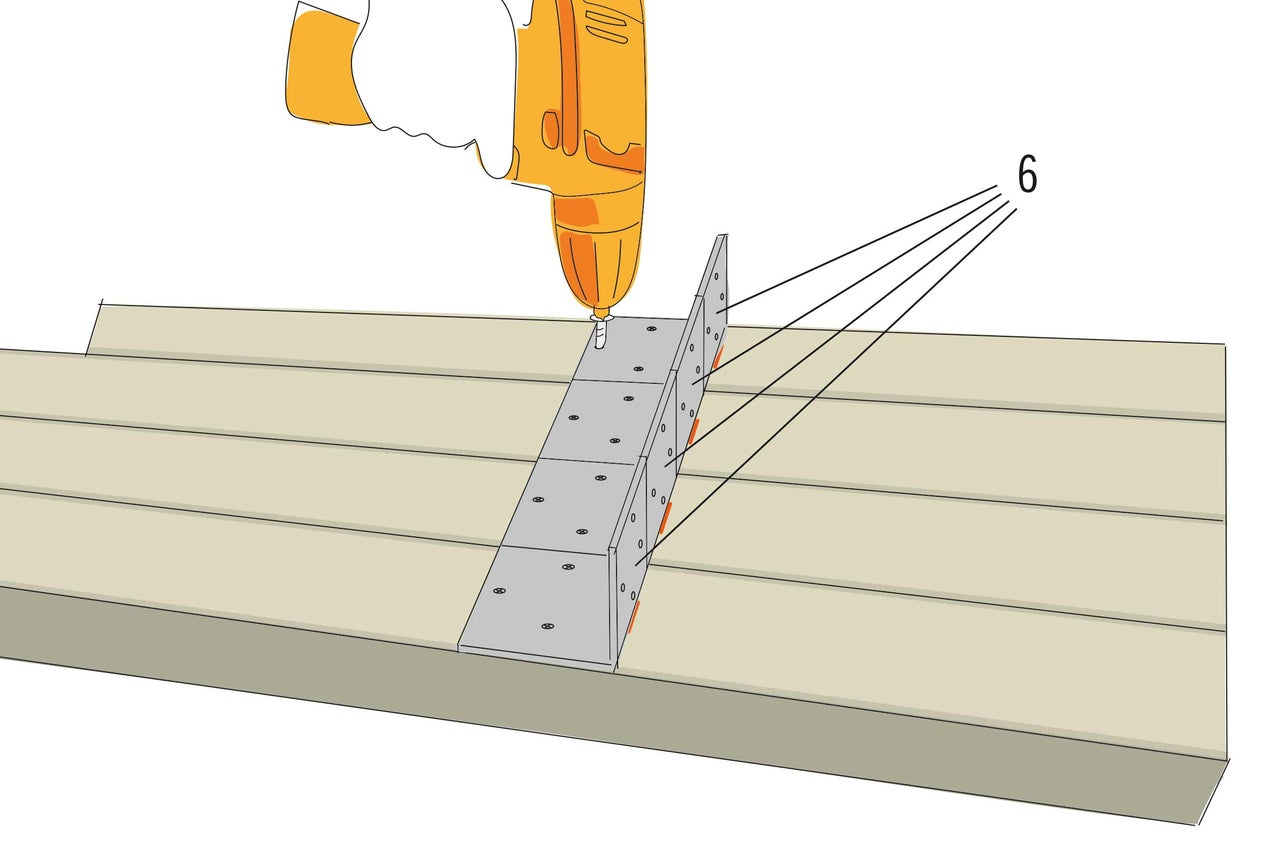

Lochplattenwinkel für Obstkisten montieren
Für die Montage der Obstkisten "1" werden auf den beiden Seitenteilen jeweils zwei Lochplattenwinkel 6 aufgeschraubt. Richte die Winkel nach den Abstandsmaßen in der Zeichnung aus.

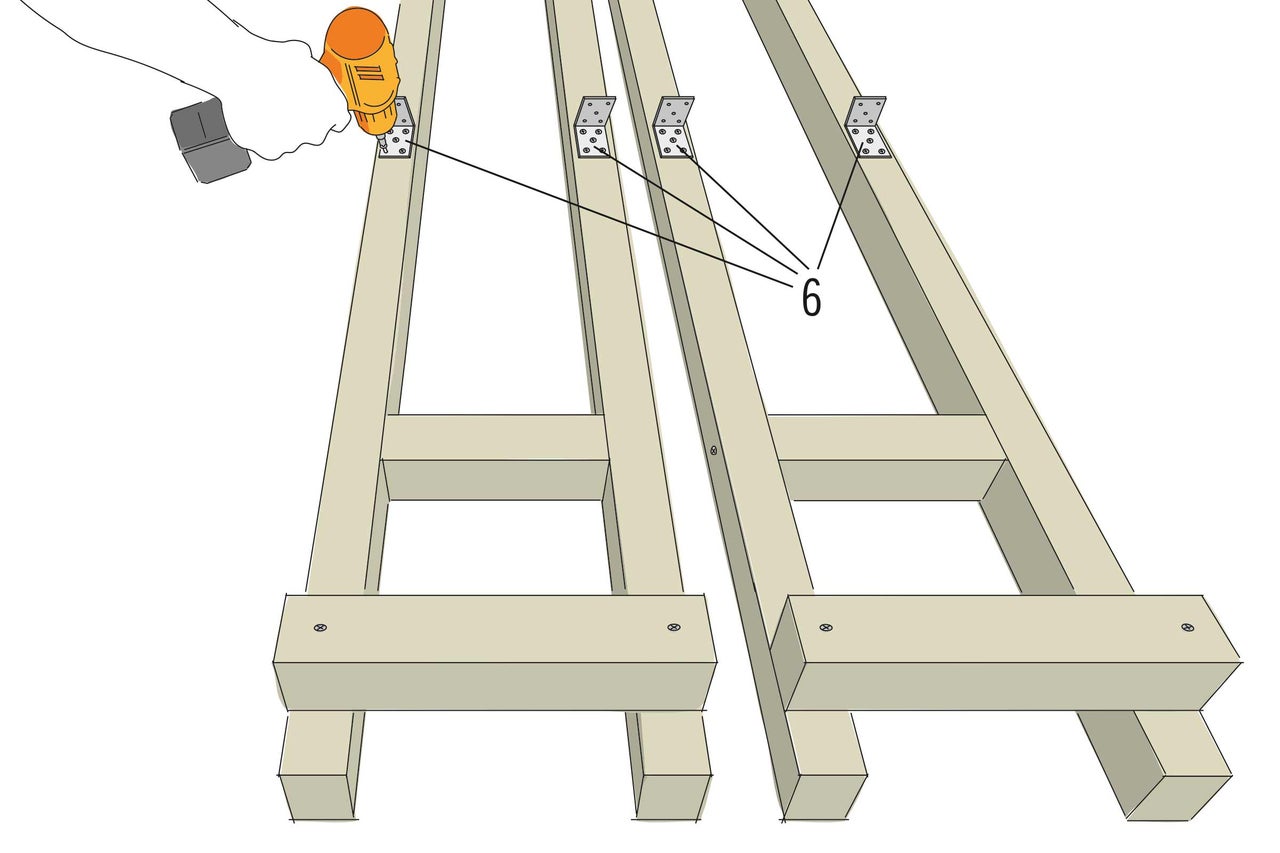

Winkel anschrauben
07
Schraube die Winkel mit Terrassenschrauben 4x30 mm an die Quadratstäbe "5a" an.
Obstkisten des Pflanzregals montieren
08
Setze die erste Obstkiste "1" auf das erste Seitenteil so auf, dass die Kiste an dem quer verlaufenden Kantholz anliegt. Die beiden weiteren Kisten "1" so auf das Seitenteil auflegen, dass sie an den Winkeln anliegen. Die Winkel stützen die Kisten zusätzlich zur Verschraubung ab. Verschraube die Obstkisten von innen durch die Dreikantleisten an den Kanthölzern. An jeder Dreikantleiste werden dazu zwei Universalschrauben 5x50 mm eingedreht.

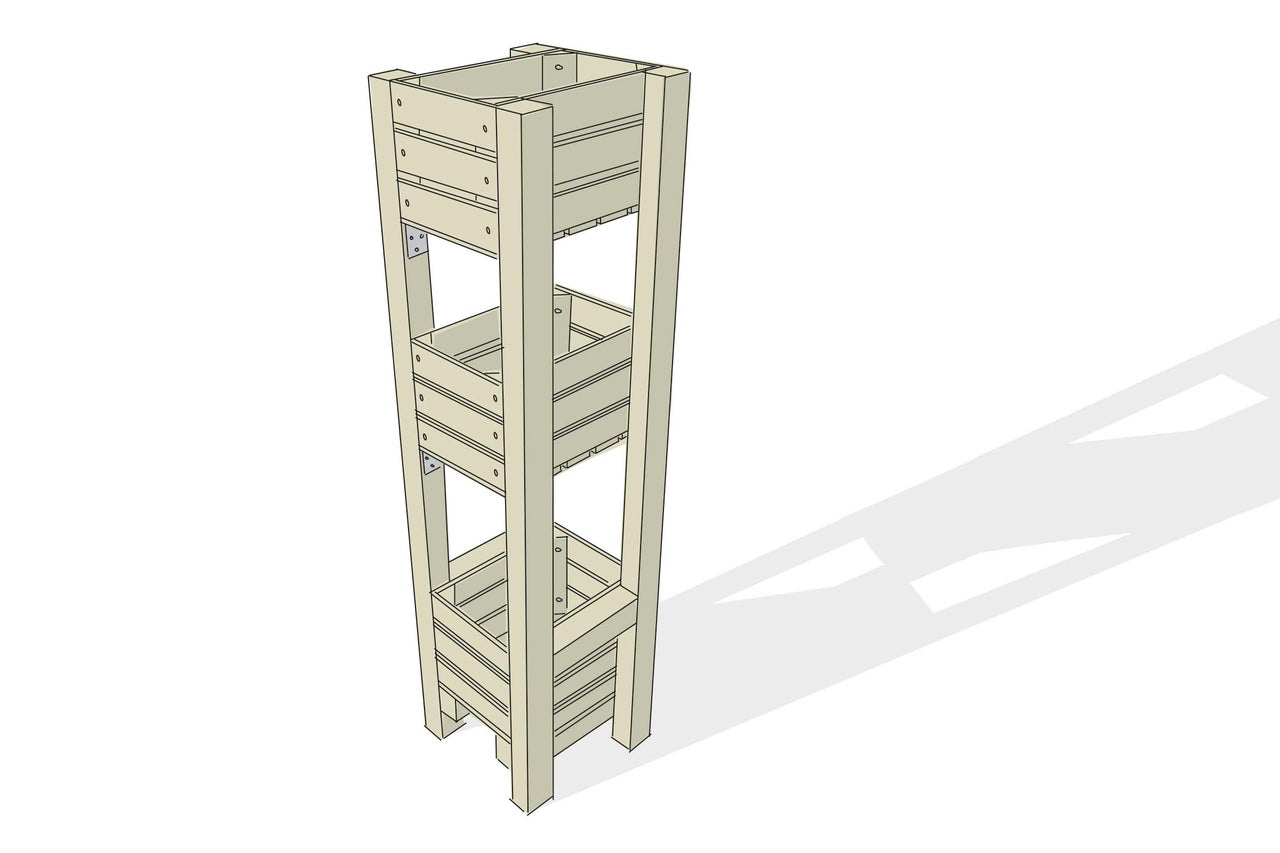

Seitenteile verschrauben
09
Lege das vorgefertigte Seitenteil mit den Kisten auf das zweite Seitenteil auf und verschraube dieses wie zuvor. Stelle den montierten Turm an der gewünschten Aufbaustelle auf.
Große Obstkisten ausrichten
10

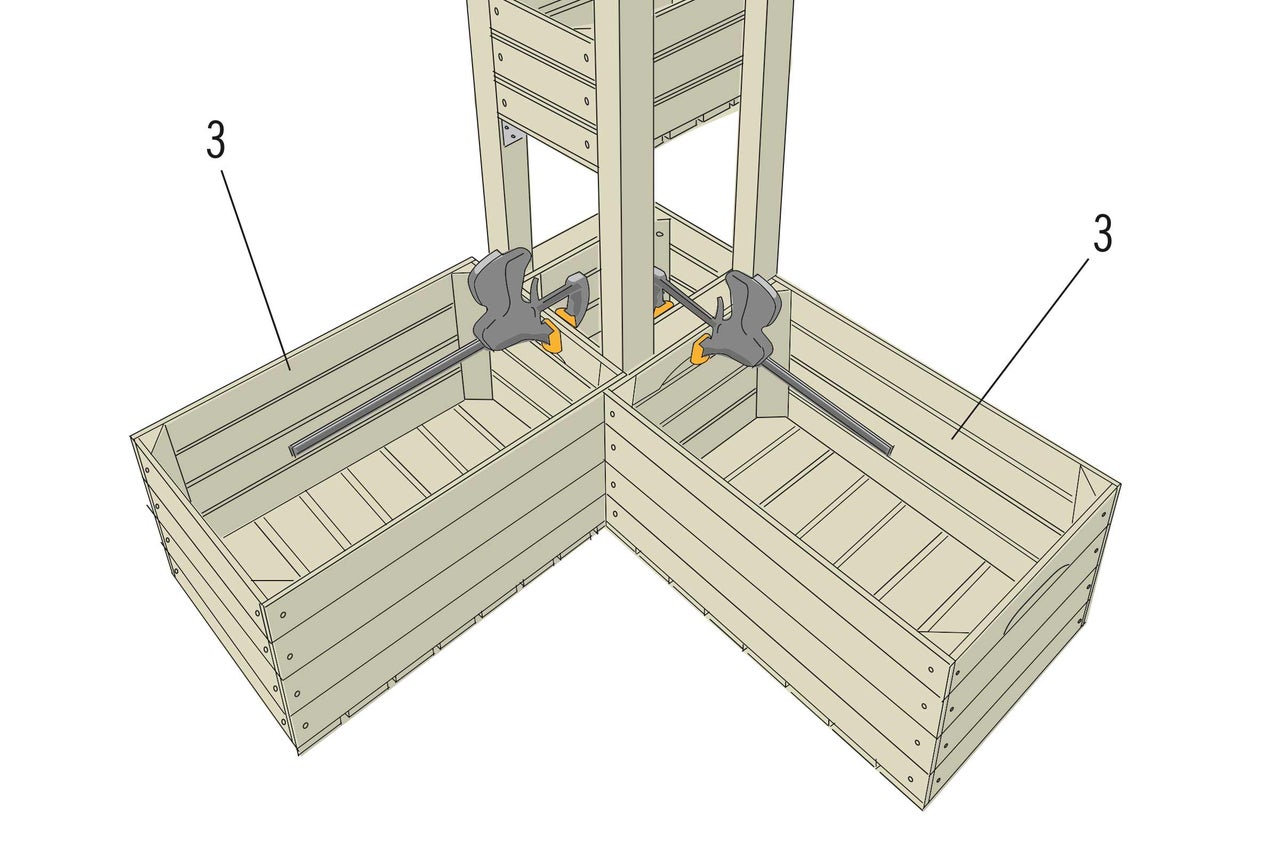

Der Turm wird am Fuß mit den großen Obstkisten "3" erweitert. Befestige die erste Obstkiste rechts wie gezeigt mit einer Klemm- oder Schraubzwinge. An der Rückseite ist die Kiste bündig mit dem Turm ausgerichtet. Nach vorne steht sie über. Die zweite Kiste wird auf der linken Turmseite angesetzt und ebenfalls festgeklemmt. Vorne sind die beiden Kisten dicht zusammengeschoben.

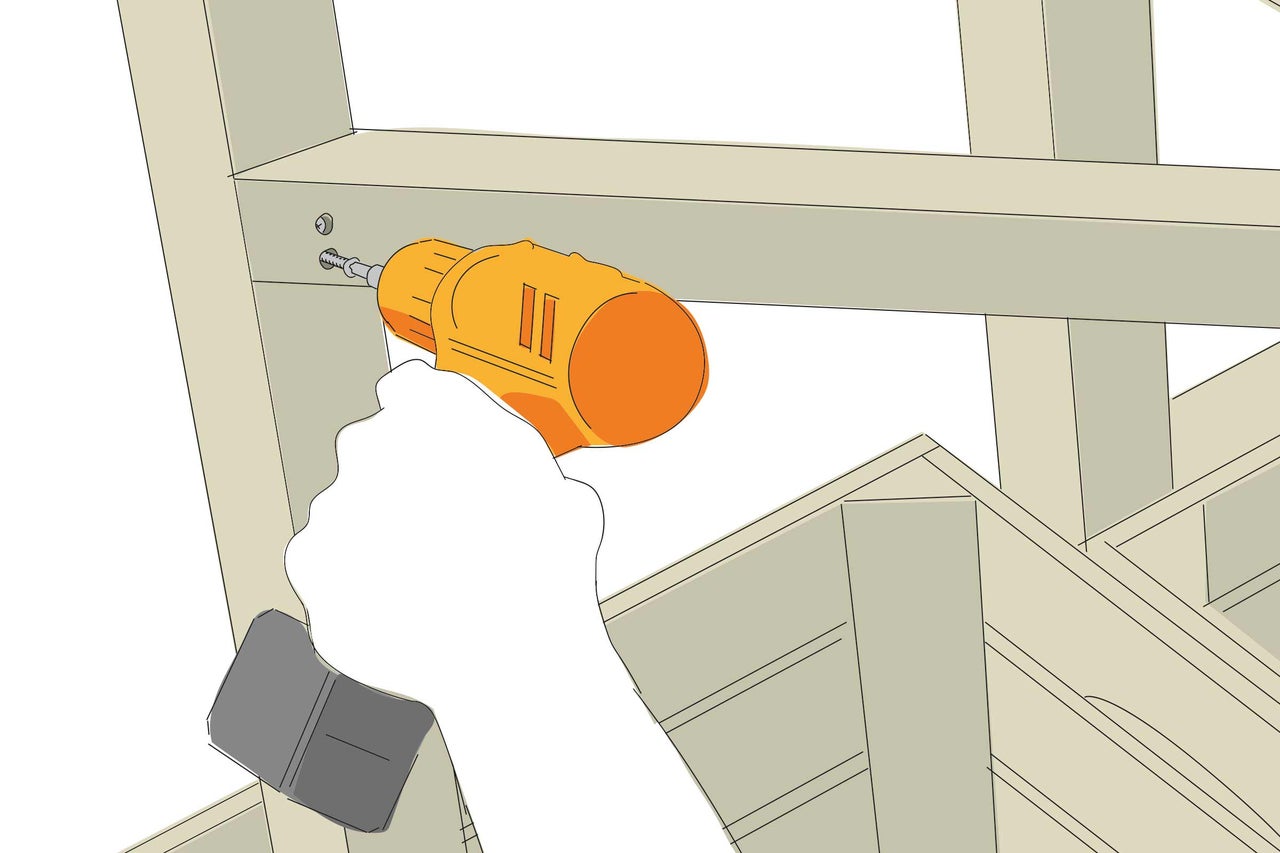

Große Obstkisten verschrauben
11
Verschraube die Kisten mit Universalschrauben 5x50 mm am Turm. Hierzu Senkkopfschrauben 5x50 mm verwenden. Vier Schrauben werden in die Dreikantleisten eingedreht und vier weitere Schrauben in die waagerechten Kistenbretter.

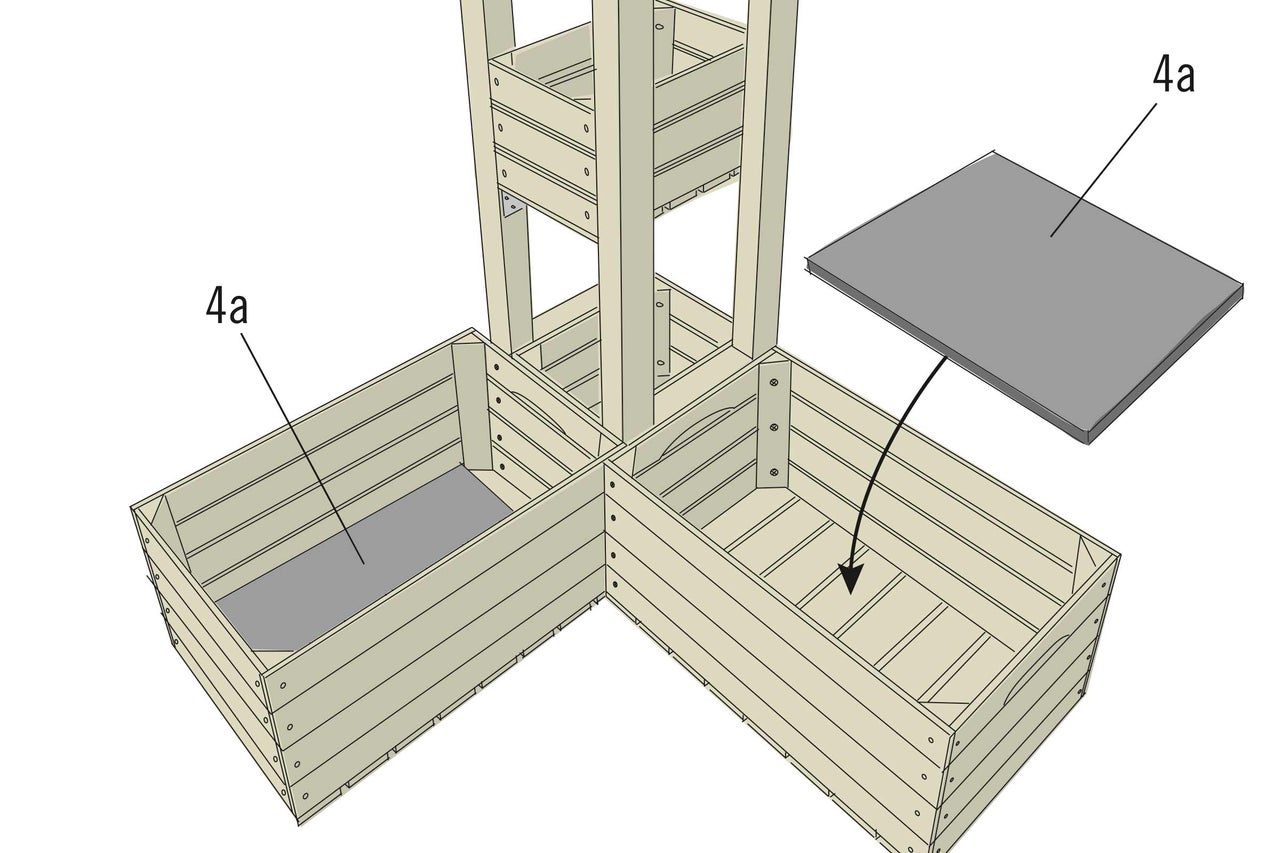

Zwischenböden in die Obstkisten einlegen
12
Die beiden Zwischenböden "4a" in die Obstkisten "3" einlegen.
Kanthölzer montieren
13

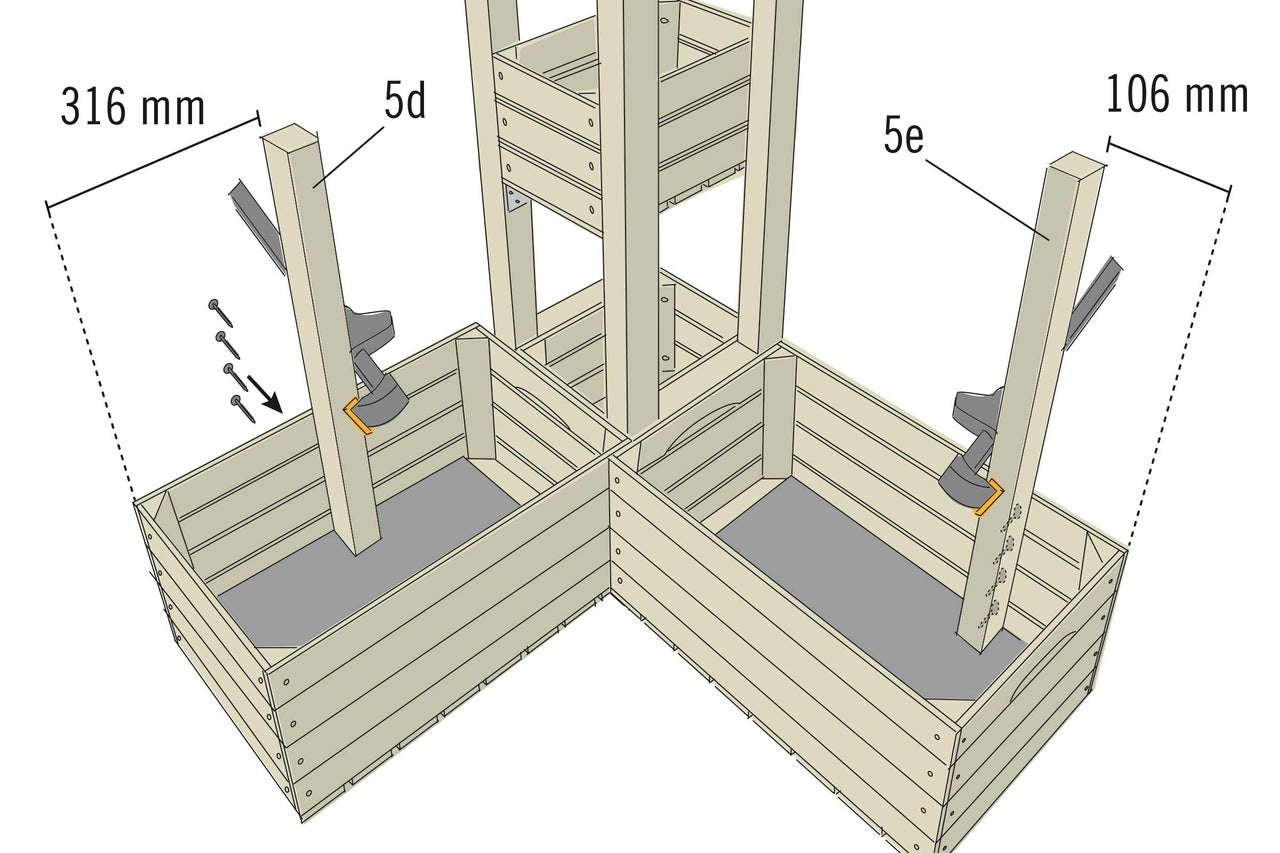

Stelle die beiden Kanthölzer "5d" und "5e" in die Obstkisten und klemme sie in den angegebenen Positionen fest. Richte diese senkrecht aus und verschraube sie von außen durch die Kistenbretter mit jeweils vier Senkkopfschrauben 5x50 mm.
Schräges Kantholz ausmessen & sägen
14
Für die exakte Länge und Schrägschnitte kannst Du das Kantholz "5f" oben auf die Hölzer "5d" und "5e" auflegen und die Schrägschnitte anzeichnen. Säge das Kantholz "5f" dann auf die exakte Länge an den Enden schräg zu. Klemme am Turm eine Klemm- oder Schraubzwinge in der Höhe von 543 mm fest. Auf die Zwinge dann das quer liegende Kantholz "5f" auflegen. Damit dieses am Turm verschraubt werden kann, zeichnest Du zwei Schraubenlöcher an. Bohre die Löcher mit ø 5mm vor und senke sie.

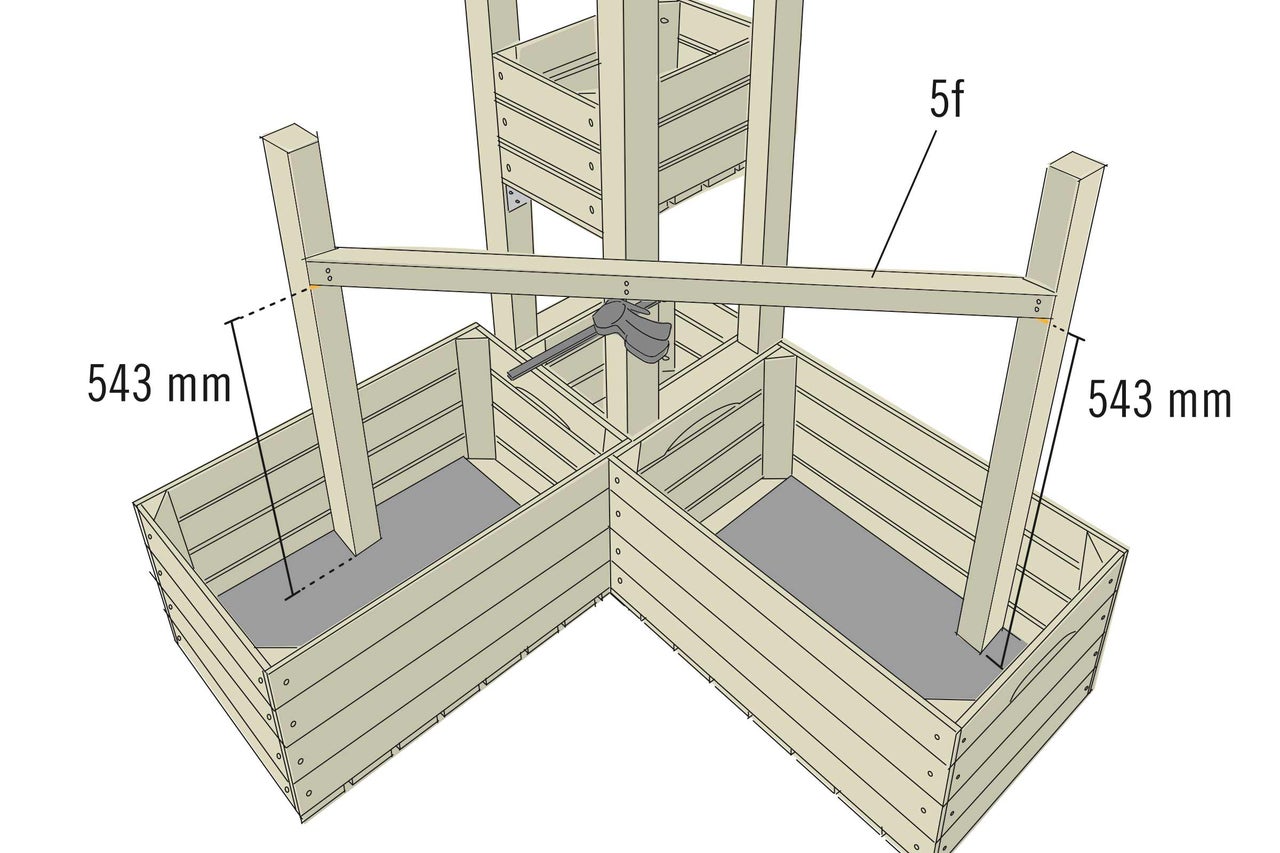

Schräges Kantholz montieren
15
Das Kantholz "5f" wird nun auf beiden Seiten waagerecht an die Hölzer "5d" und "5e" und an der Ecke des Turms angeschraubt. Verwende für die Verschraubungen Senkkopfschrauben 5x50 mm.

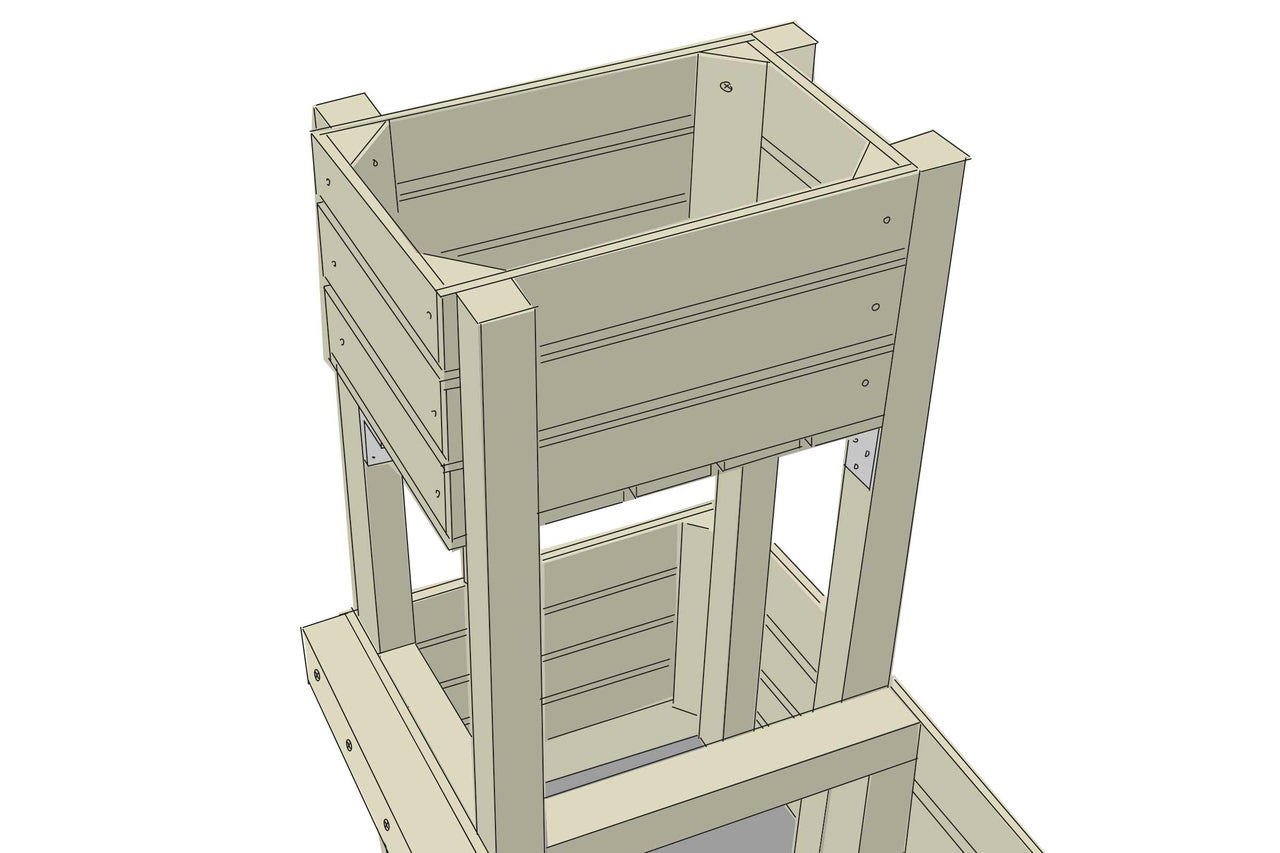

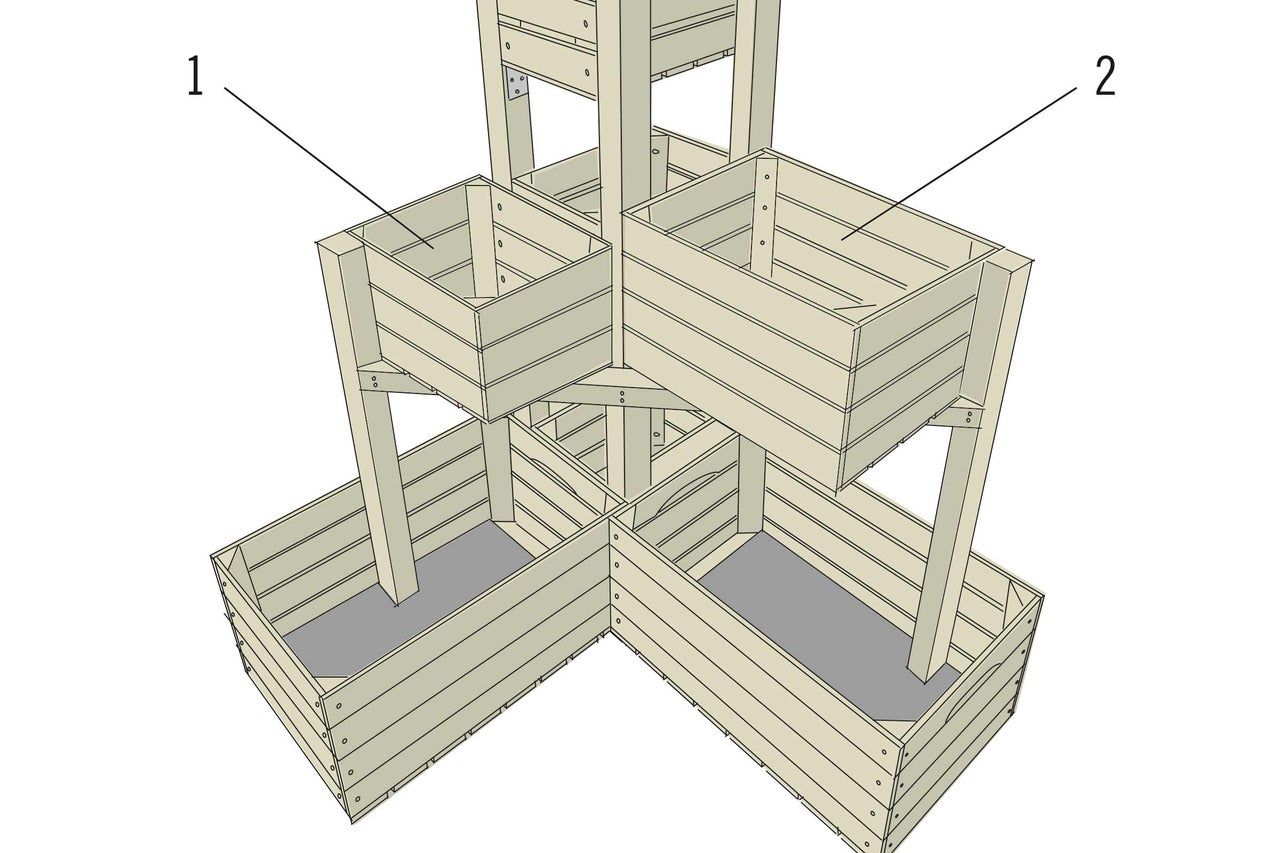

Obstkisten befestigen
16
Die beiden Obstkisten "1" und "2" werden auf dem Kantholz "5f" aufliegend am Turm verschraubt. Die Kiste "2" passt in der Breite mit der Breite des Turms zusammen und wird von innen an den Dreikantleisten verschraubt. Verwende jeweils vier Senkkopfschrauben 5x50 mm. Die Kiste "1" liegt mit der Längsseite am Turm an und wird durch die Dreikantleiste und durch die waagrechten Kistenbretter jeweils mit drei Senkkopfschrauben 5x50 mm am Turm festgeschraubt.
Zwischenböden in Obstkisten einlegen
17
Lege die Zwischenböden "4b" und "4c" in die Obstkisten des Turms und in die erweiterten Kisten ein.
Obstkisten mit Teichfolie auskleiden
18
Bevor Du die Obstkisten bepflanzen kannst, musst Du sie innen mit den Teichfolienzuschnitten "7" ausgekleidet werden. An den Ecken kann die Folie gefaltet werden. Wenn sie richtig sitzt, wird sie an den oberen Kistenbrettern ringsum angetackert. Der Folienüberstand kann mit dem Cutter abgetrennt werden. Die Obstkisten sind nun für die Bepflanzung vorbereitet.
Staunässe im Pflanzregal vermeiden
- Bei Verwendung des Pflanzregals aus Obstkisten in nicht überdachten Bereichen muss die Folie dünn perforiert werden, damit die Kiste nicht mit Wasser voll läuft. Die Folie kann dazu unten oder seitlich 1,2 cm vom Boden aus mit einer Nadel oder einem Nagel an mehreren Stellen durchstochen werden.
- Zur Vermeidung von Staunässe hilft eine Drainage aus einer 3–5 Zentimeter hohe Schicht Blähton auf dem Kistenboden. Die Schicht wird dann mit Vlies abgedeckt, damit sich die Blumenerde nicht mit dem Blähton vermischt. Auf das Vlies kommt dann Blumenerde.

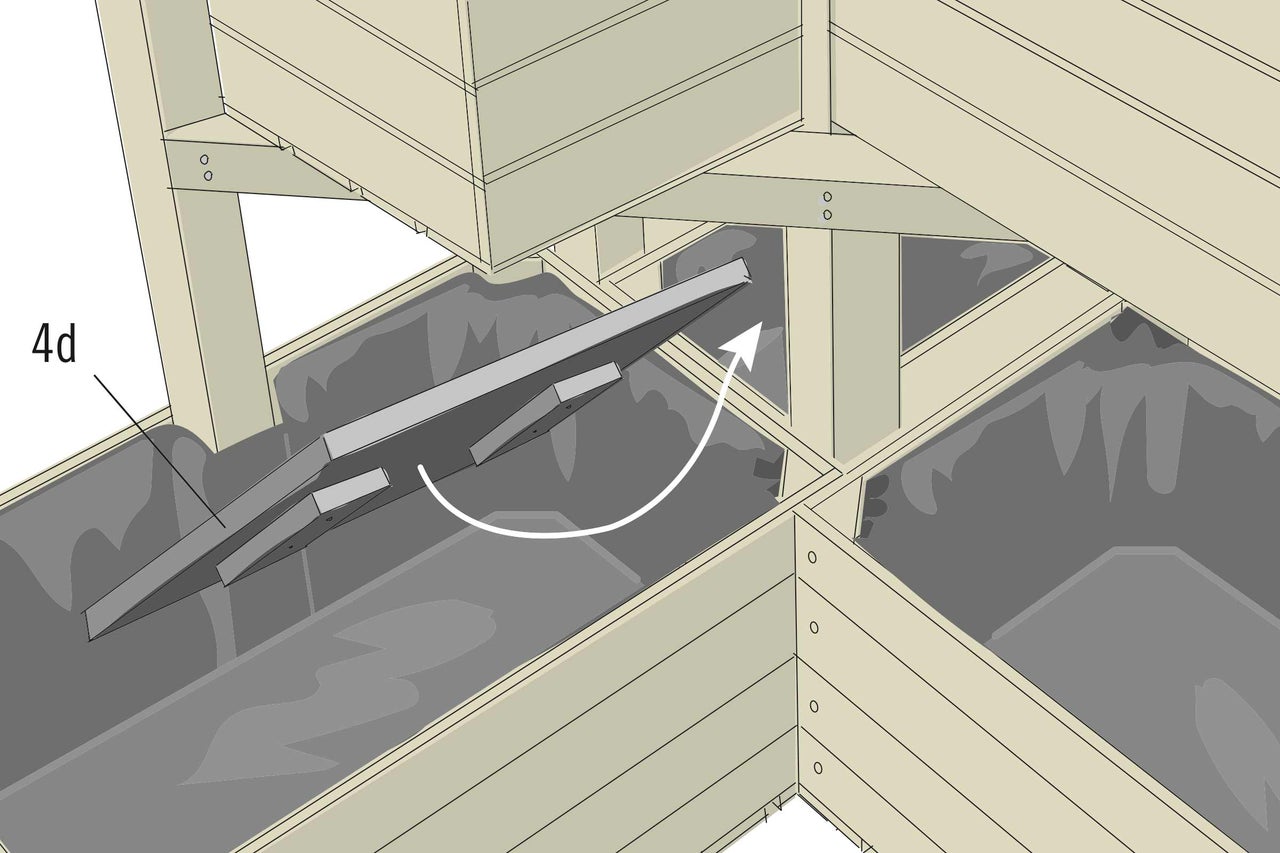

Obstkiste als Ablagefach verwenden
19

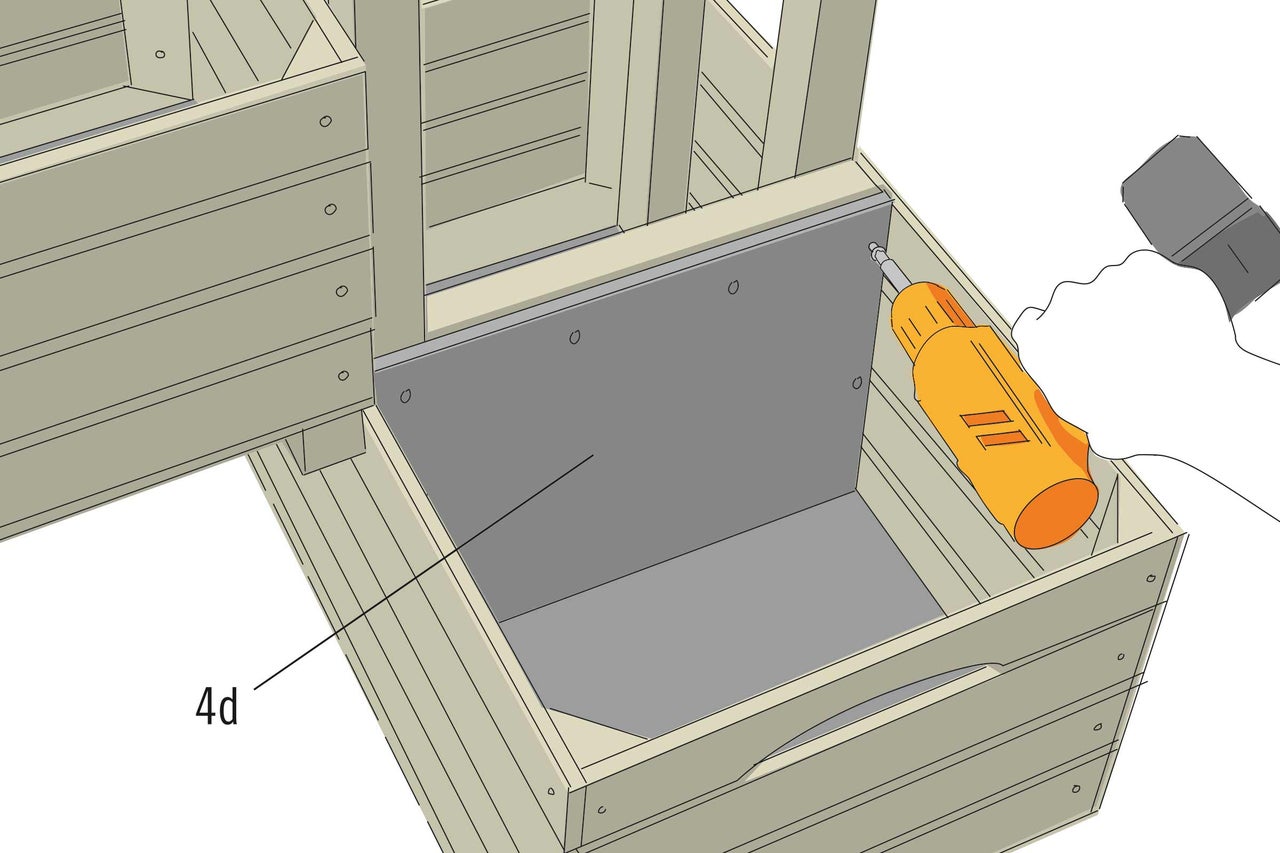

Die unterste Kiste des Turms wird mit dem Plattenzuschnitt "4d" abgedeckt. Auf der Unterseite der Platte können zwei Holzreste angeschraubt werden, damit die Platte fixiert wird und sich nicht verschiebt. Die Kiste kann nun als Ablagefach verwendet werden.

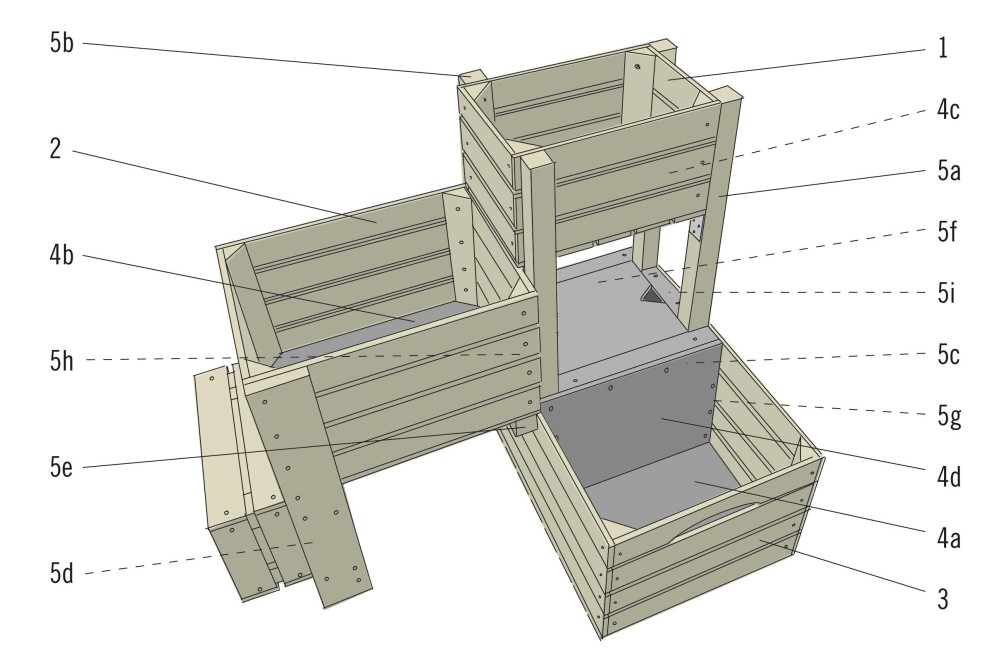

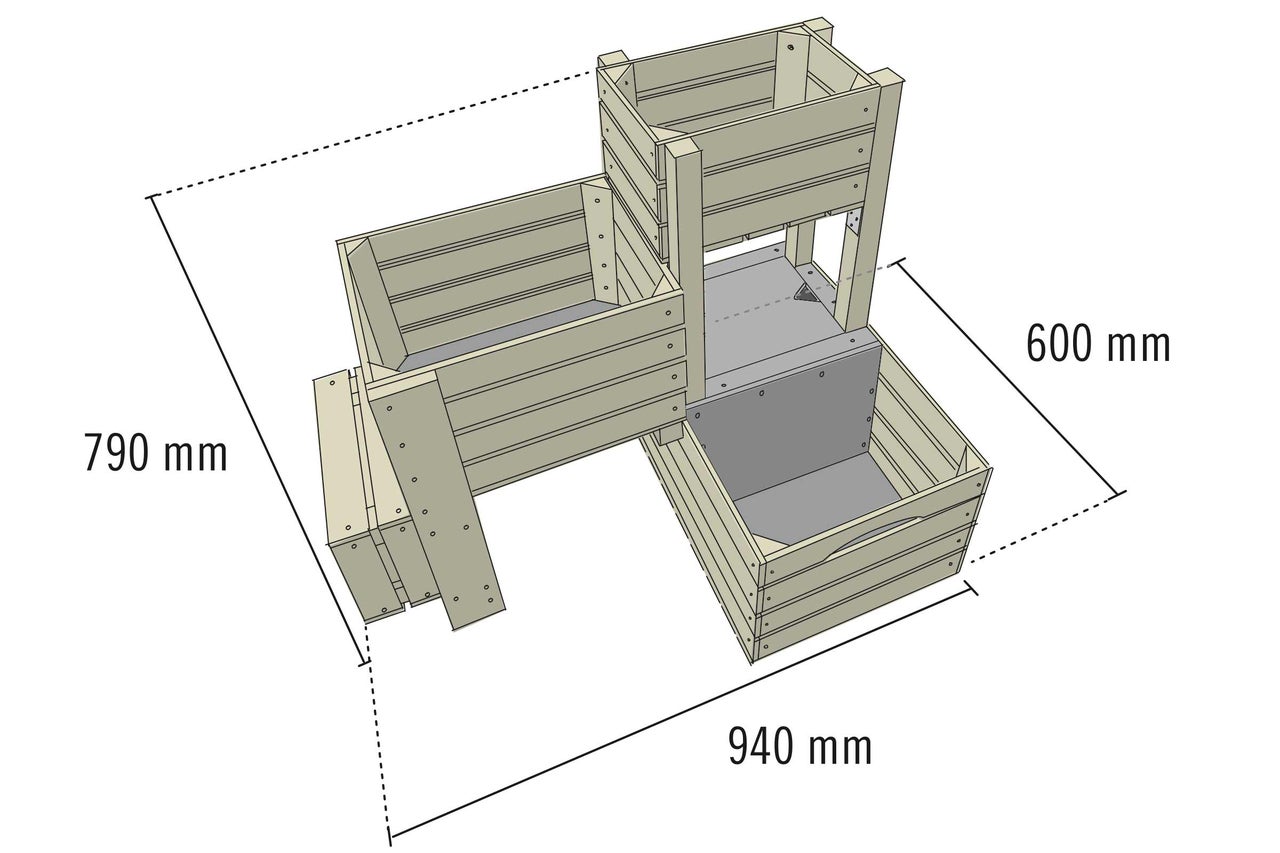

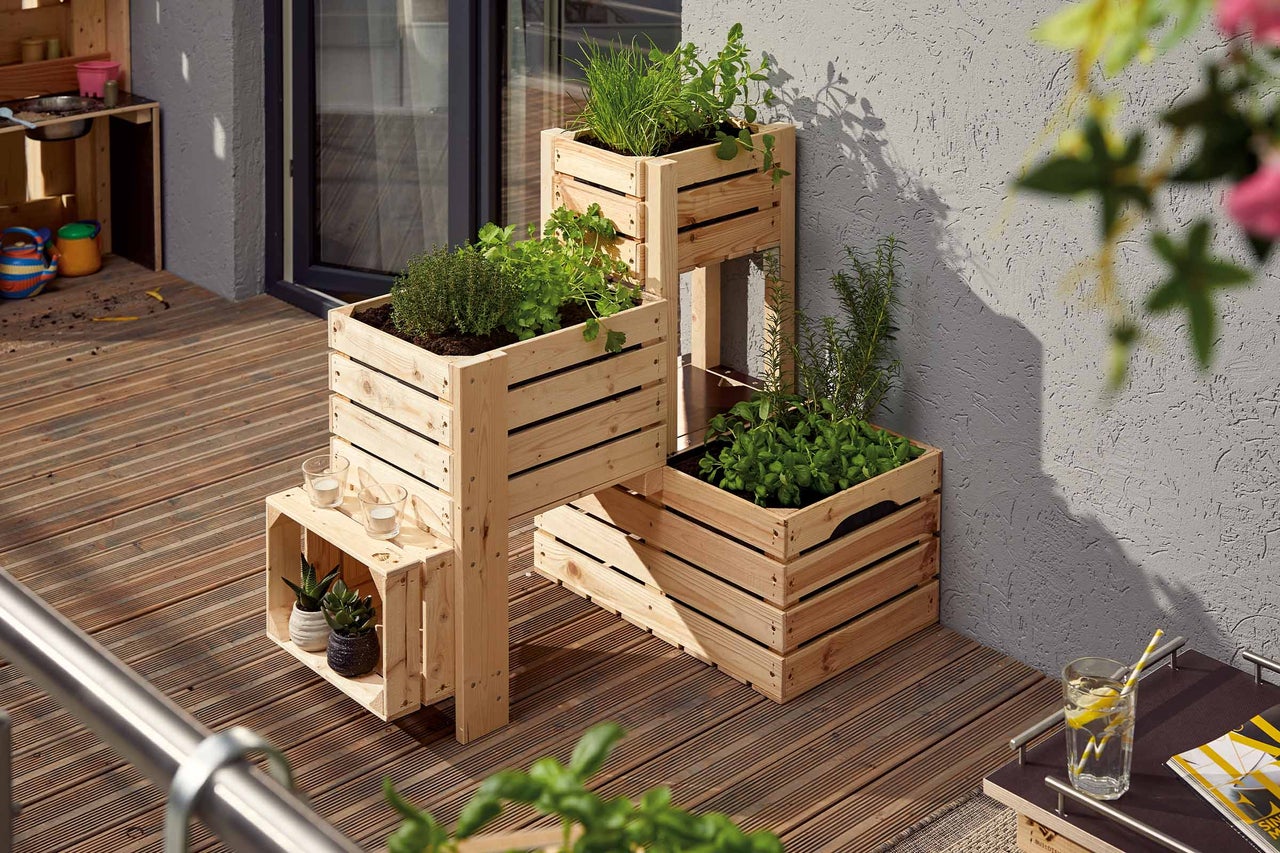

Kleines Pflanzregal aus Obstkisten
Klein aber fein soll Dein neues Pflanzregal aus Obstkisten sein, dafür auch seitlich etwas zusätzlichen Stauraum für Töpfe oder Deko bieten? Nichts leichter als das.
Kleines Pflanzregal: Das brauchst Du
Kleines Pflanzregal aus Obstkisten vorbereiten
Material für das Pflanzregal aus Obstkisten zuschneiden
Fertige die Zuschnitte der Platten, Bretter und Stäbe für das Pflanzregal aus Obstkisten nach folgender Materialliste an. Die verwendeten Siebdruckplatten haben eine glatte Ober- und eine raue Unterseite. Alle Zuschnitte werden an den Schnittkanten mit 120er Schleifpapier gebrochen, d. h. im 45°-Winkel angeschliffen.
| Nr. | Material | Menge | Zuschnitt |
|---|---|---|---|
| 1 | Obstkiste klein | 2 | |
| 2 | Obstkiste mittel | 1 | |
| 3 | Obstkiste groß | 1 | |
| 4a | Siebdrucksperrholz Birke | 1 | 365x495 mm |
| 4b | Siebdrucksperrholz Birke | 1 | 230x410 mm |
| 4c | Siebdrucksperrholz Birke | 1 | 135x315 mm |
| 4d | Siebdrucksperrholz Birke | 1 | 288x368 mm |
| 5a | Quadratstab 40x40 mm | 3 | 774 mm |
| 5b | Quadratstab 40x40 mm | 1 | 496 mm |
| 5c | Quadratstab 40x40 mm | 1 | 330 mm |
| 5d | Quadratstab 40x40 mm | 1 | 340 mm |
| 5e | Quadratstab 40x40 mm | 1 | 330 mm |
| 5f | Quadratstab 40x40 mm | 1 | 291 mm |
| 5g | Quadratstab 40x40 mm | 1 | 237 mm |
| 5h | Quadratstab 40x40 mm | 1 | 226 mm |
| 5i | Quadratstab 40x40 mm | 1 | 146 mm |
| 6 | Lochplattenwinkel | 4 | |
| 7a | Balkonbrett 90 mm breit | 1 | 300 mm |
| 7b | Balkonbrett 90 mm breit | 1 | 580 mm |
| 8a | PVC Teichfolie | 1 | 760x660 mm |
| 8b | PVC Teichfolie | 1 | 1020x920 mm |
| 8c | PVC Teichfolie | 1 | 1220x1020 mm |
Tipps zum Bohren & Sägen des Pflanzregals
- Alle Bereiche, an denen gebohrt und gesägt wird, am besten mit Kreppband bekleben. Darauf können dann die exakten Maßlinien und Schnittkanten angezeichnet werden. Auch Hinweise zum jeweiligen Lochdurchmesser sollten dort notiert werden.
- Bohre die Schraubenlöcher immer mit einem Vorbohrer (Bohrer mit Senker) vor. Ansonsten kann zum Bohrer ein separater Senker verwendet werden. Es wird dabei nur das anzuschraubende Teil vorgebohrt. Der Bohrer sollte dünner als der Schraubendurchmesser sein.
Holz des Pflanzregals aus Obstkisten schützen
Speziell für Holz im Außenbereich empfehlen wir einen einmaligen Vorstrich mit HORNBACH Holzgrundierung außen als Vorbereitung für weitere Anstriche. Für hervorragende Wetterbeständigkeit sind anschließend mindestens zwei Anstriche mit HORNBACH Holzlasur Plus farblos erforderlich. Bei allen Produkten sind die Herstellerangaben zu Verarbeitung und Trocknungszeiten zu beachten.
Pflanzregal aus Obstkisten farblich gestalten
Du brauchst mehr Farbe? Natürlich kannst Du das Pflanzregal aus Obstkisten mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen.
Fester, ebener Untergrund für das Pflanzregal
Wird das Pflanzregal aus Obstkisten auf dem Rasen oder einem anderen organischen Untergrund aufgestellt? Dann sollten für einen stabilen Stand sowie zum Schutz vor Feuchtigkeit und Schimmel Steinplatten o. Ä. untergelegt werden.
Kleines Pflanzregal aus Obstkisten bauen
Obstkisten verstärken
01

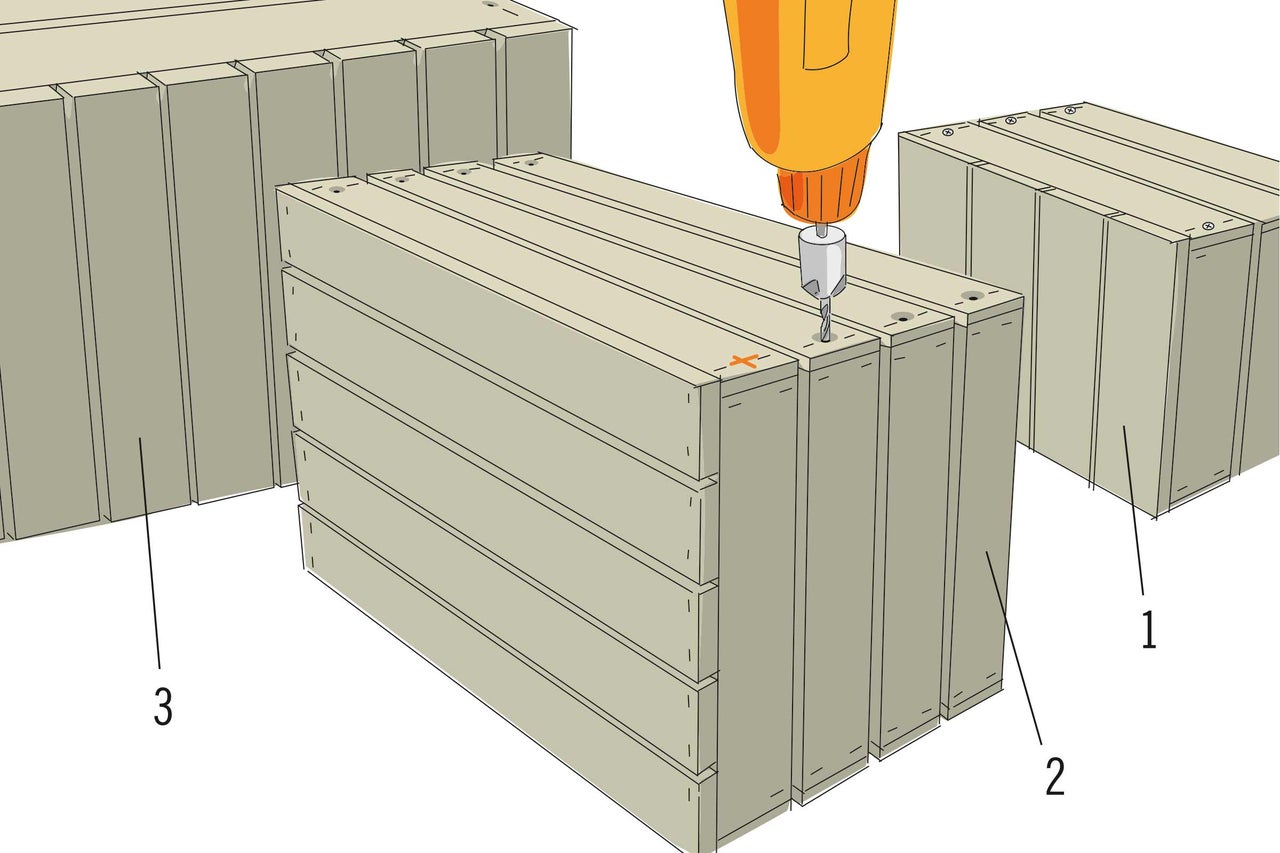

Für eine optimale Stabilität der Obstkiste, werden die seitlichen Bretter mit den bestehenden Dreikantleisten in der Kiste verschraubt. Bohre die Schraubenlöcher mit einem Vorbohrer vor und verschraube hierfür auf jeder Seite die Bretter mit Senkkopfschrauben 4x25 mm.
Die Außenkanten werden mit 120er Schleifpapier gebrochen, d. h. im 45°-Winkel angeschliffen. Damit ist die Obstkiste dann optimal für die weitere Bearbeitung vorbereitet.

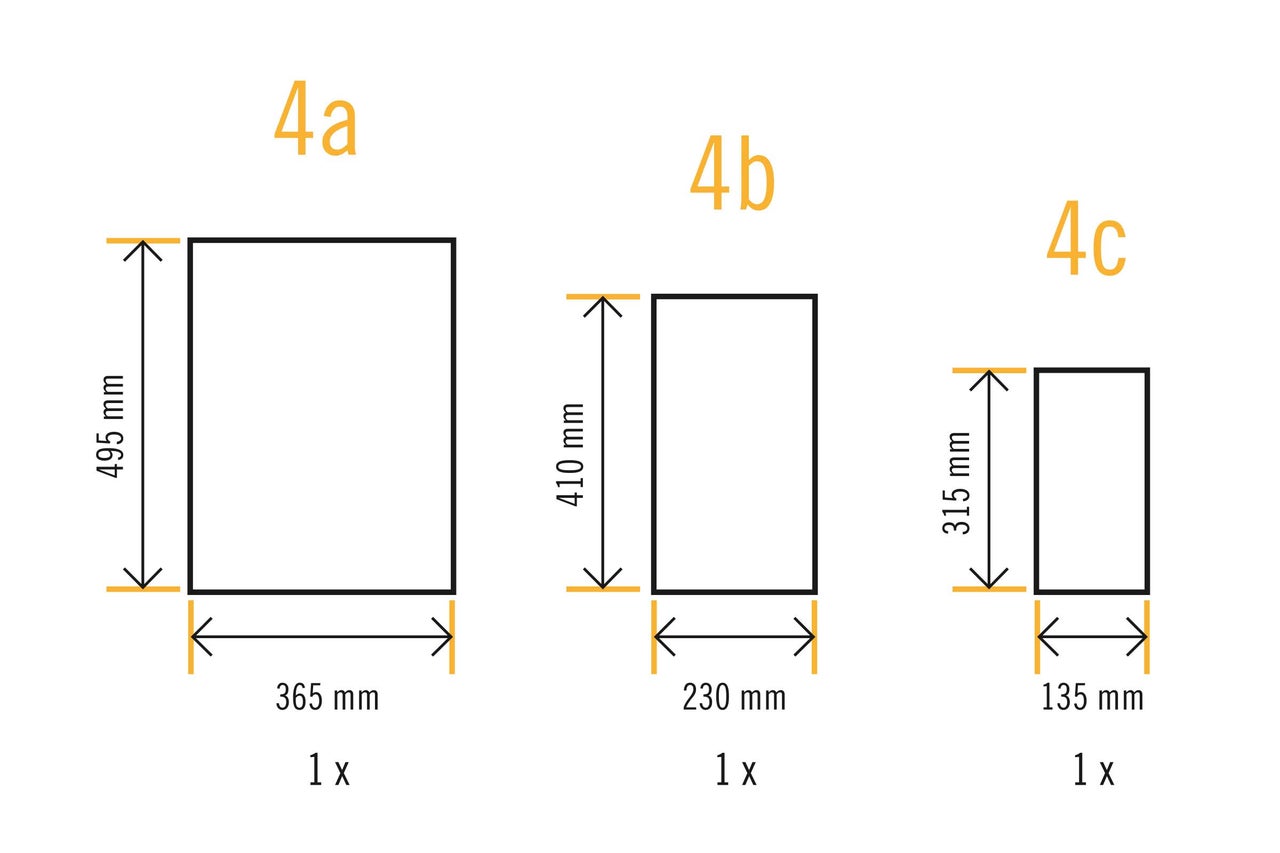

Siebdruckplatte für Zwischenböden zusägen
Säge die Siebdruckplatte für die Zwischenböden "4a", "4b", "4c" auf die Kistenmaße wie in der Zeichnung zu. Du kannst hierzu z. B. eine Handkreissäge mit Führungsschiene verwenden.
Zwischenboden einlegen
02

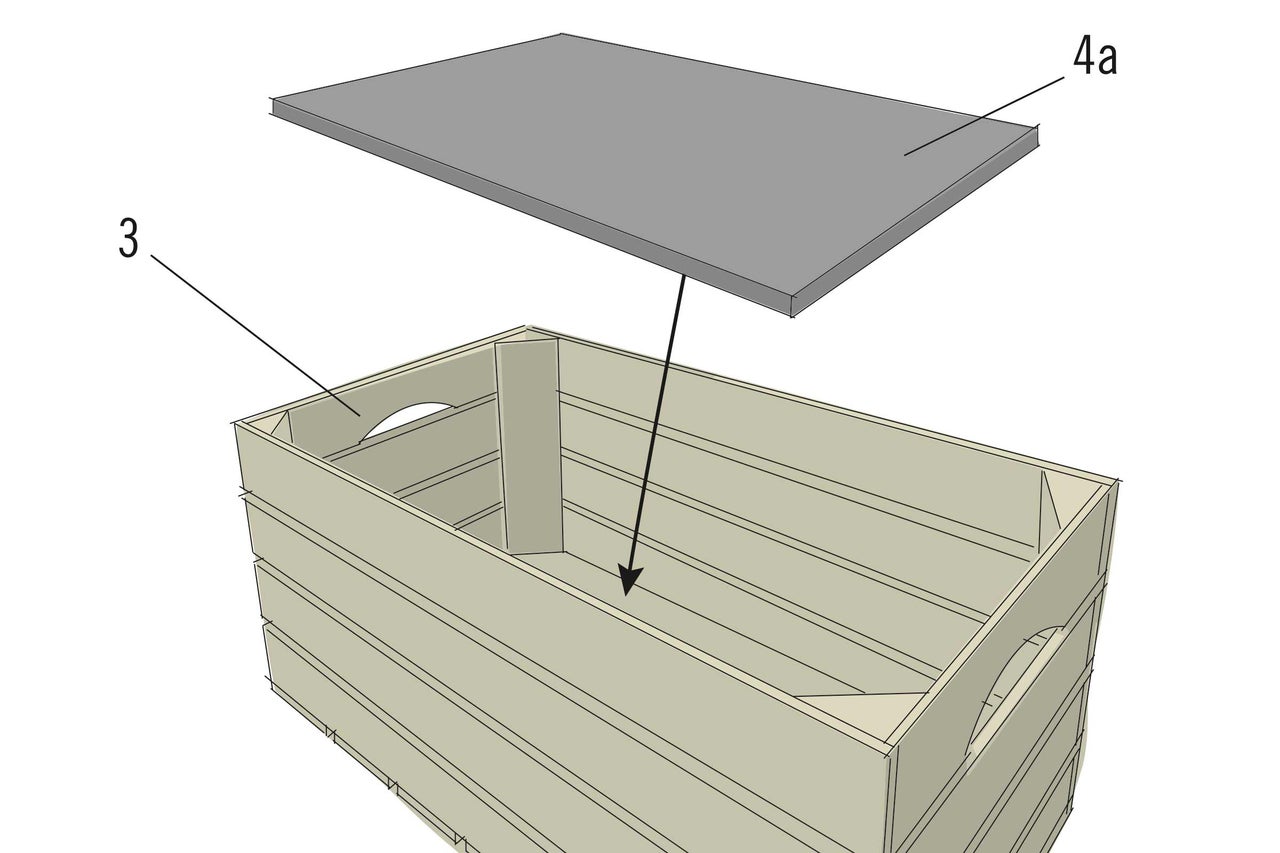

Lege den Zwischenboden "4a" in die Obstkiste "3" ein.

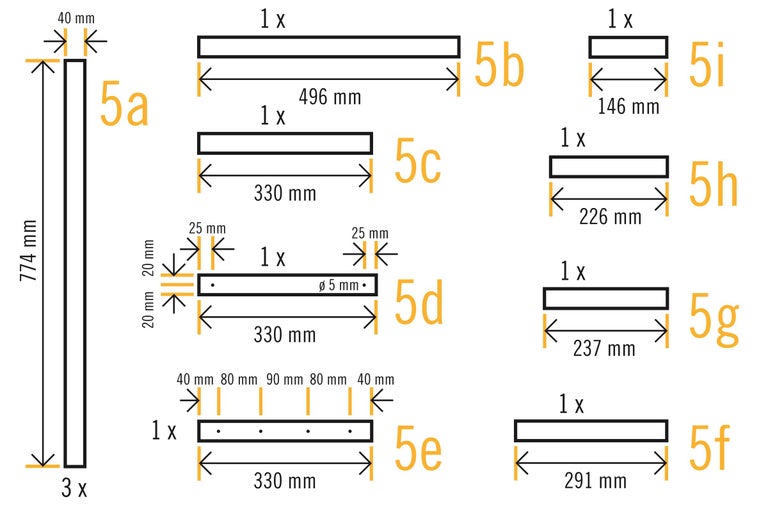

Quadratstäbe vorbereiten
Die Quadratstäbe "5a" - "5i" werden für den Aufbau des Pflanzregals vorbereitet. Die Quadratstäbe "5d" und "5e" werden mit dem 5 mm Bohrer vorgebohrt und gesenkt.

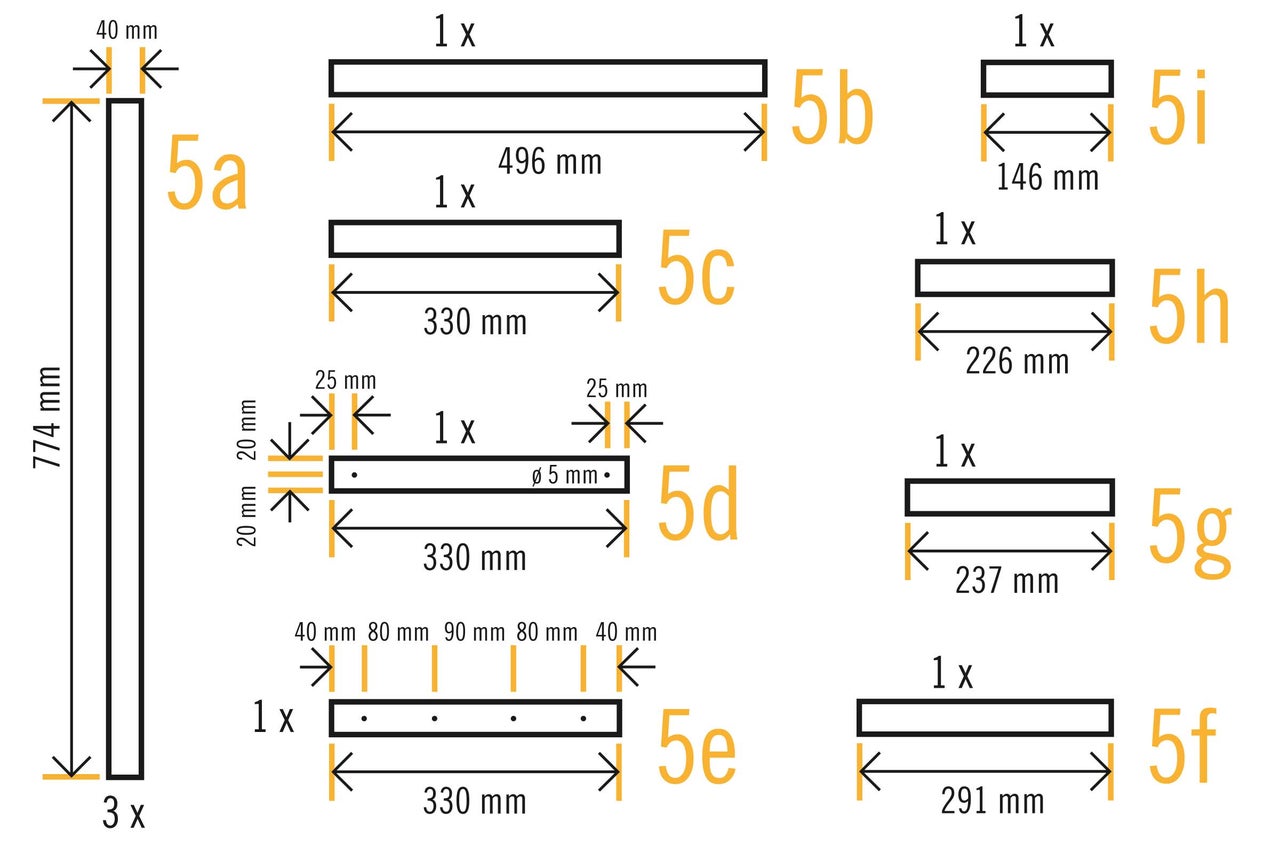

Quadratstäbe anzeichnen & zuschneiden
03
Lege die Quadratstäbe "5a" und "5b" nach dem Zuschnitt auf einer Seite bündig zusammen. Zeichne die Montageposition der Lochplattenwinkel "6" auf allen vier Quadratstäben an. Am besten überträgst Du die Position mit einem Schreinerwinkel auf die Quadratstäbe, dann ist die Position bei allen identisch. Du kannst hierzu auch ein Zeichendreieck verwenden.
Lochplattenwinkel verschrauben
04
Verschraube auf jedem Quadratstab einen Lochplattenwinkel "6" an der Markierung. Hierzu werden die Terrassenschrauben 4x30 mm verwendet.
Quadratstäbe anbringen
05

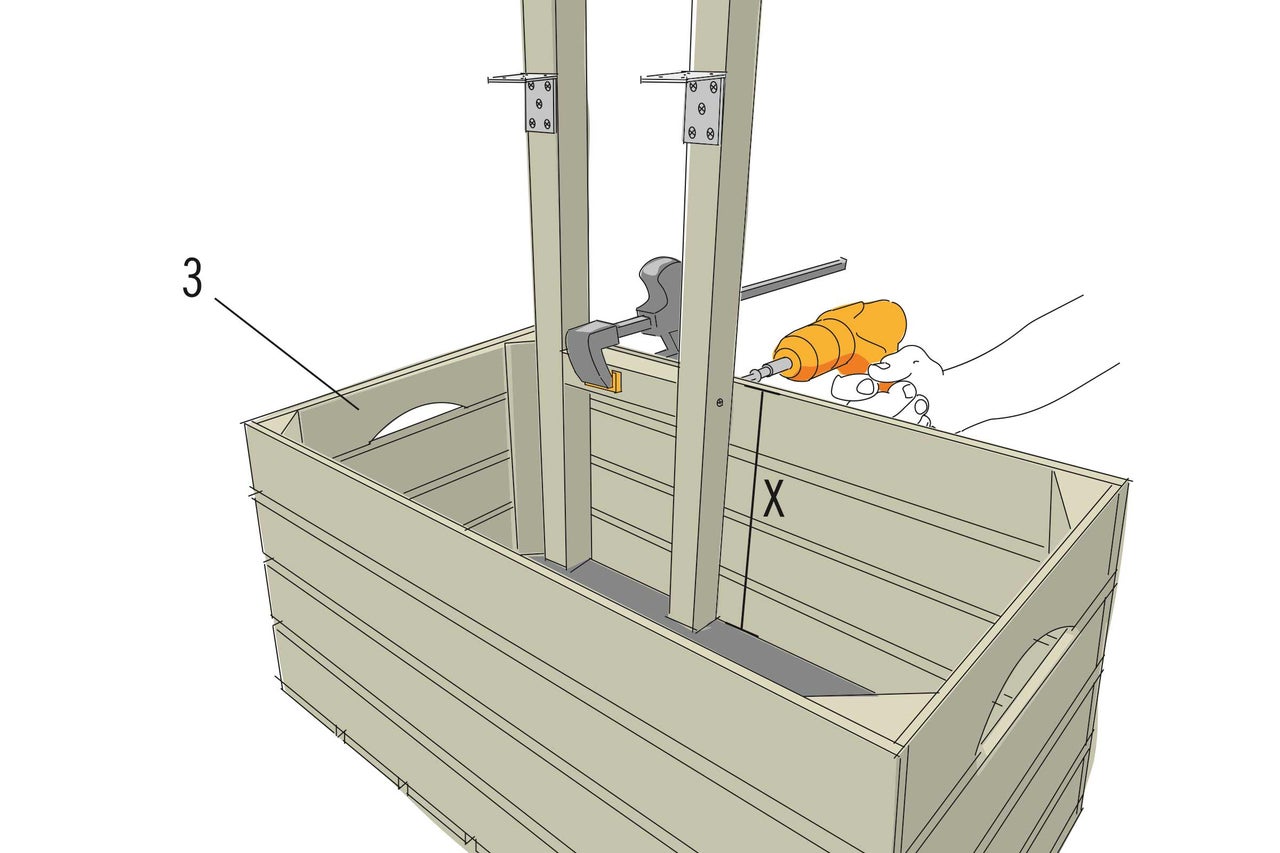

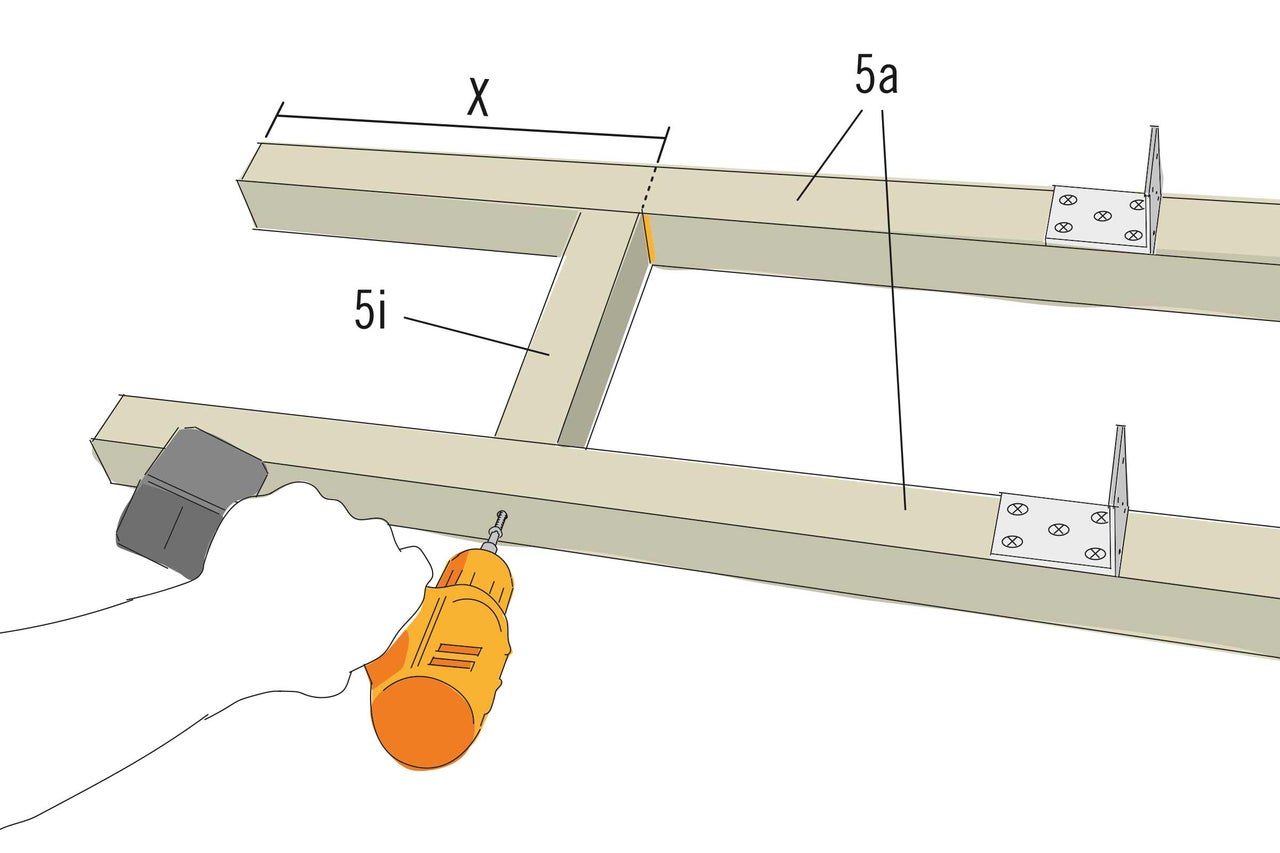

Stelle einen Quadratstab "5a" senkrecht in die Obstkiste "3" und markiere mit einem Strich die Kistenoberkante. An dieser Höhenmarkierung wird nachher der Quadratstab "5i" verschraubt. Zeichne 20 mm unterhalb dieser Markierung ein Bohrloch für die Verschraubung von "5i" an. Übertrage diese Markierung auf den zweiten Quadratstab "5a". Bohre beide Quadratstäbe an den Markierungen mit dem 5 mm Bohrer und senke die Bohrungen. Setze den kurzen Quadratstab "5i" an der Höhenmarkierung (Kistenoberkante) zwischen die Quadratstäbe "5a" und verschraube sie mit Senkkopfschrauben 5x80 mm. Die Lochplattenwinkel müssen so gedreht sein, dass das abstehende Blech nach dem Aufstellen des Bauteils oben ist.
Quadratstäbe an Obstkiste montieren
06
Stelle das montierte Bauteil so in die Obstkiste "3", dass es an der Schmalseite an die Dreikantleiste der Kiste anstößt. Klemme das Bauteil an der Obstkiste fest. Markiere an den den waagerechten Kistenbrettern außen jeweils ein Schraubenloch und verschraube das Bauteil an der Kiste. Hierzu Senkkopfschrauben 4x40 mm verwenden.
Kleineren Quadratstab montieren
07

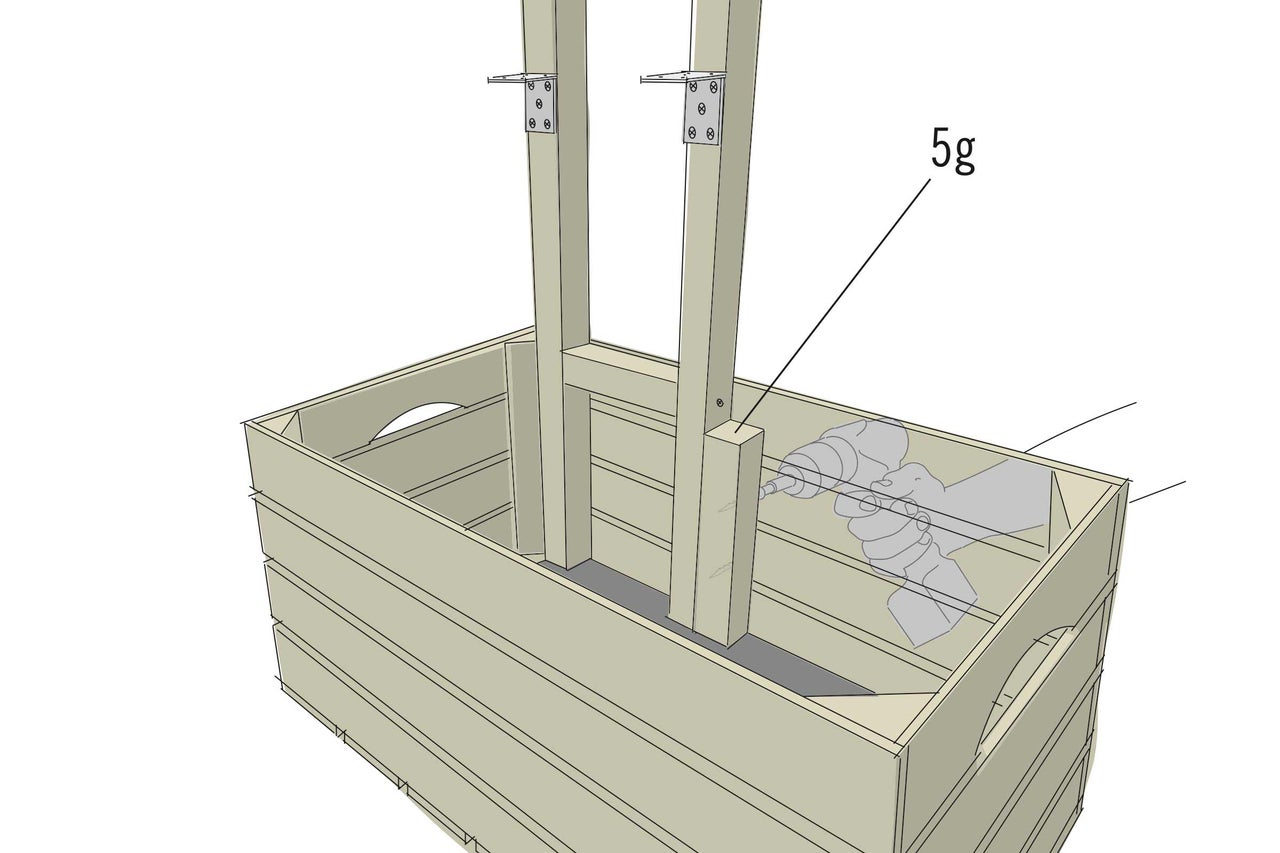

Montiere den Quadratstab "5g" seitlich des zuvor angebrachten Bauteils. Achte darauf, dass die Bauteile genau parallel zueinander verlaufen. Der Quadratstab "5g" wird dabei von außen durch drei Kistenbretter mit Senkkopfschrauben 4x40 mm verschraubt.

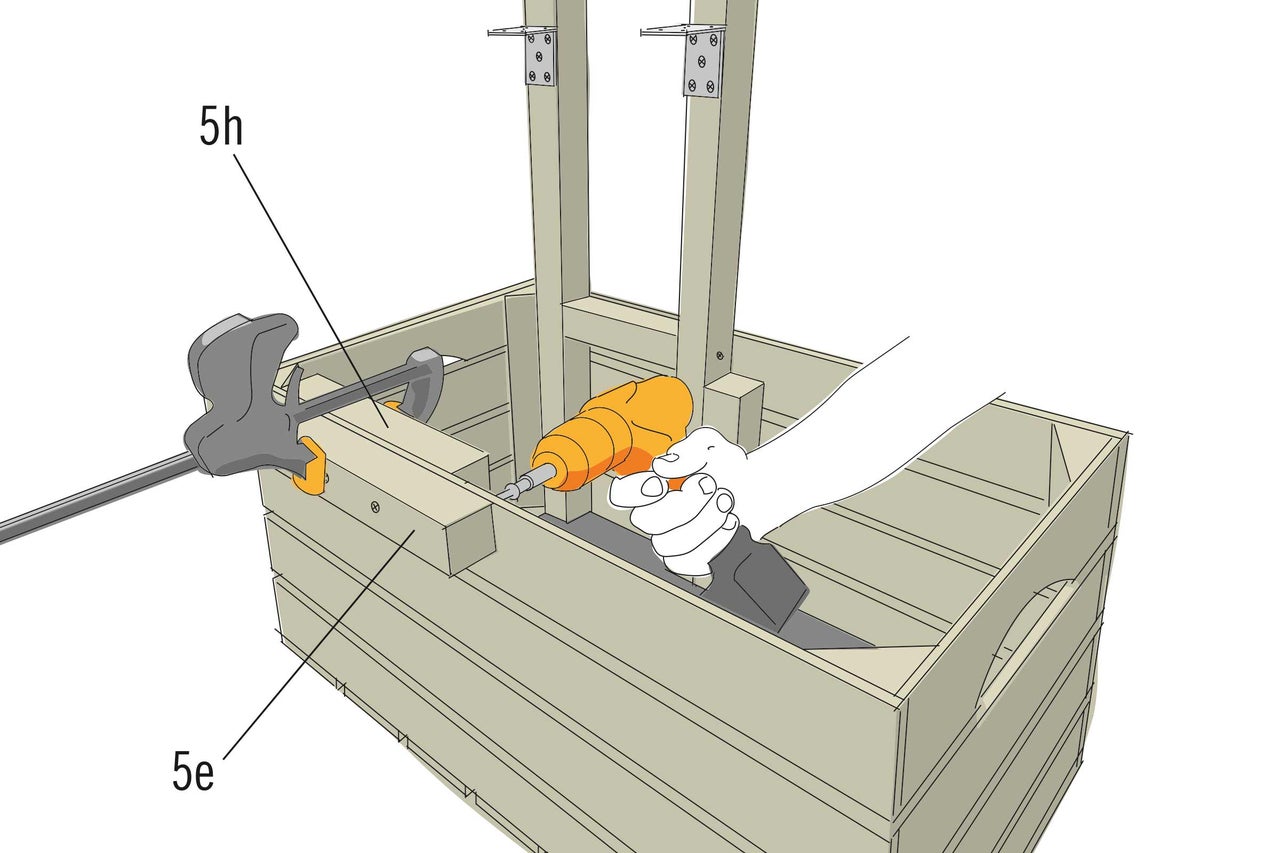

Qaudratstäbe anbringen
08
Die beiden Quadratstäbe "5e" und "5h" für die Verschraubung an der Kiste anklemmen. Innen wird der Stab "5h" so befestigt, dass er an der Dreikantleite in der Kiste anstößt. Der Stab "5e" wird von außen an zwei Stellen mit Senkkopfschrauben 5x80 mm durch das Kistenbrett mit dem Quadratstab "5h" verschraubt. Zusätzlich wird dieser von innen mit einer Senkkopfschraube 4x40 mm durch das Kistenbrett verschraubt.

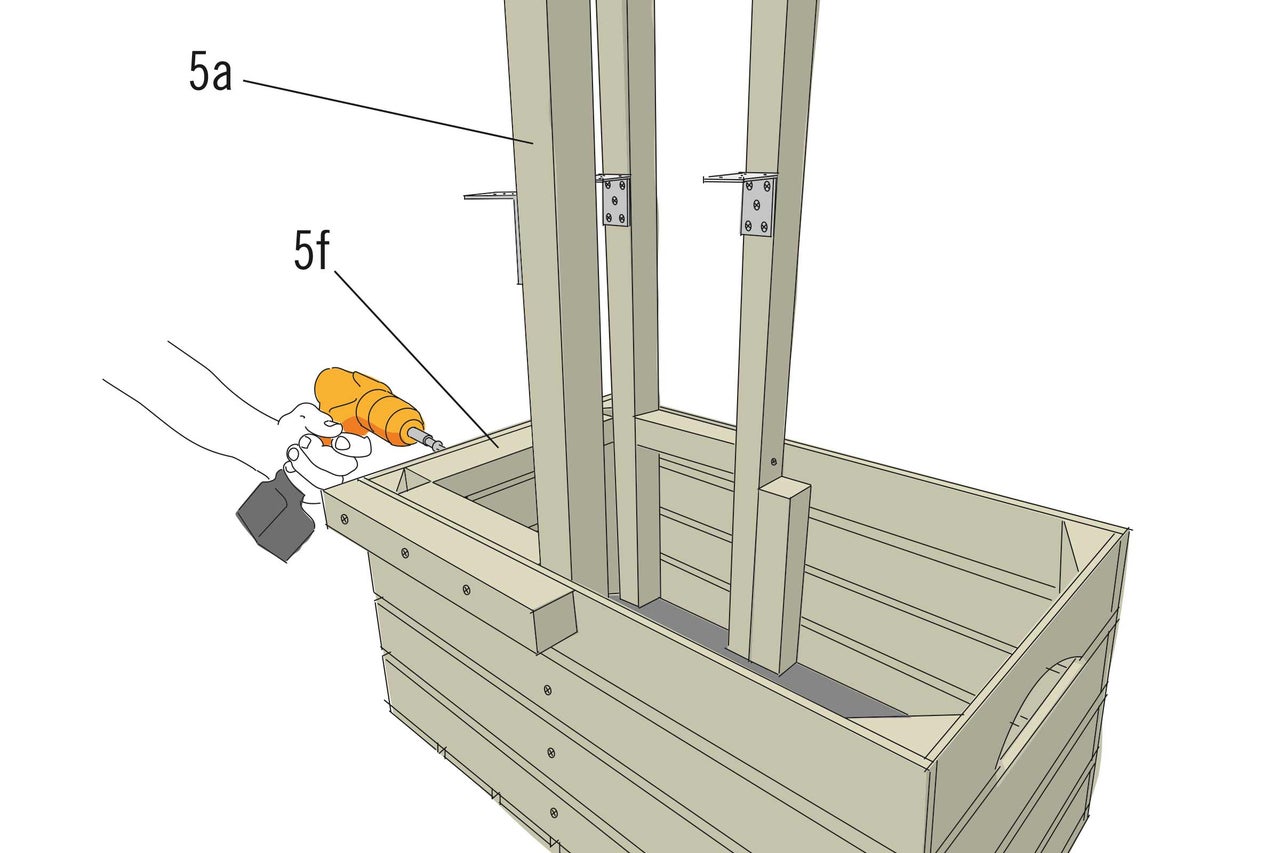

Quadratstab verschrauben
09
Baue den Quadratstab "5f" innen am oberen Kistenrand an. Der Stab stößt an die Dreikantleite in der Obstkiste an. Verschraube den Stab von außen durch das obere Kistenbrett mit Senkkopfschrauben 5x45 mm. Stelle den Stab "5a" wie gezeigt in die Kiste. Beachte die Anordnung des Lochplattenwinkels anhand der Zeichnung. Verschraube "5a" von außen durch die Kistenbretter mit Senkkopfschrauben 5x45 mm.

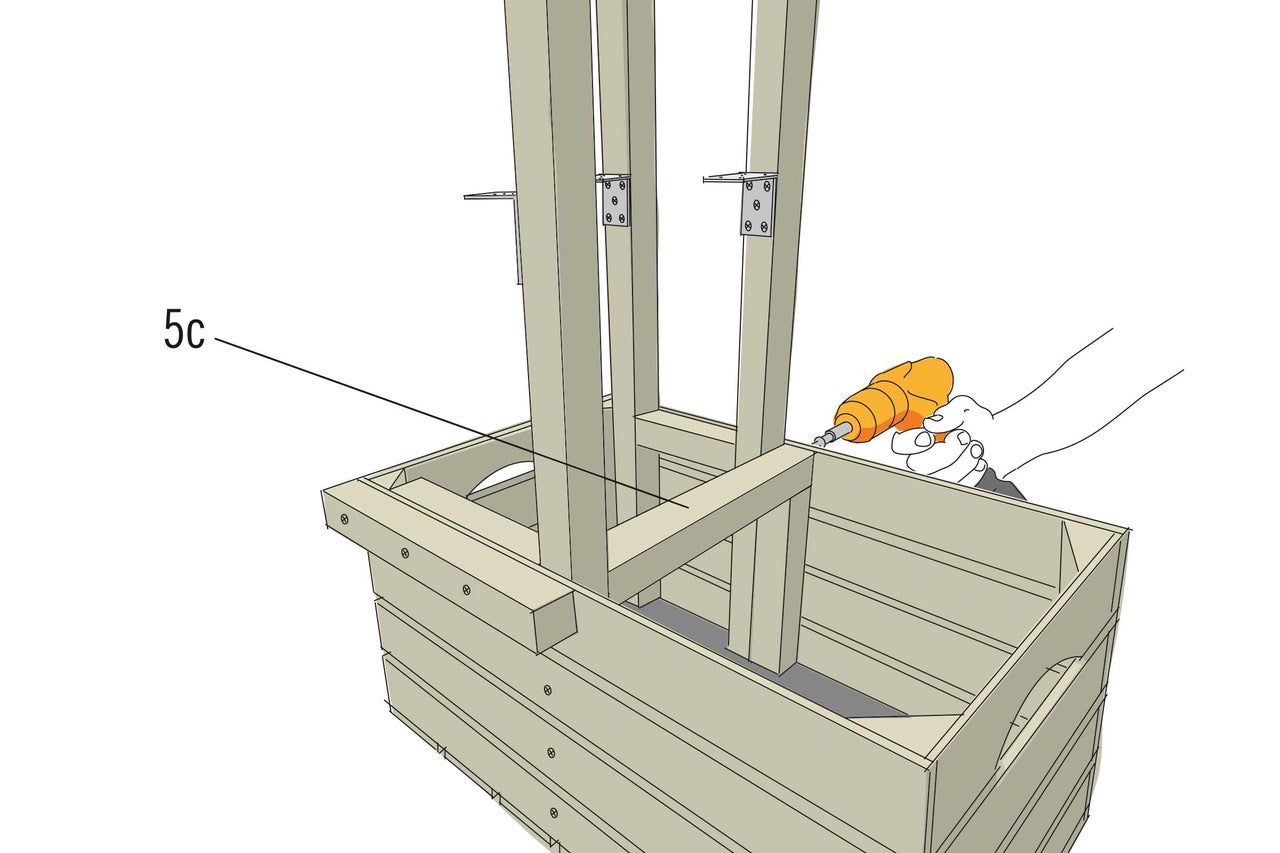

Quer verlaufenden Stab befestigen
10
Der quer verlaufende Stab "5c" wird von außen durch die Obstkiste mit einer Senkkopfschraube 5x45 mm befestigt.
Quadratstab und Obstkiste verschrauben
11

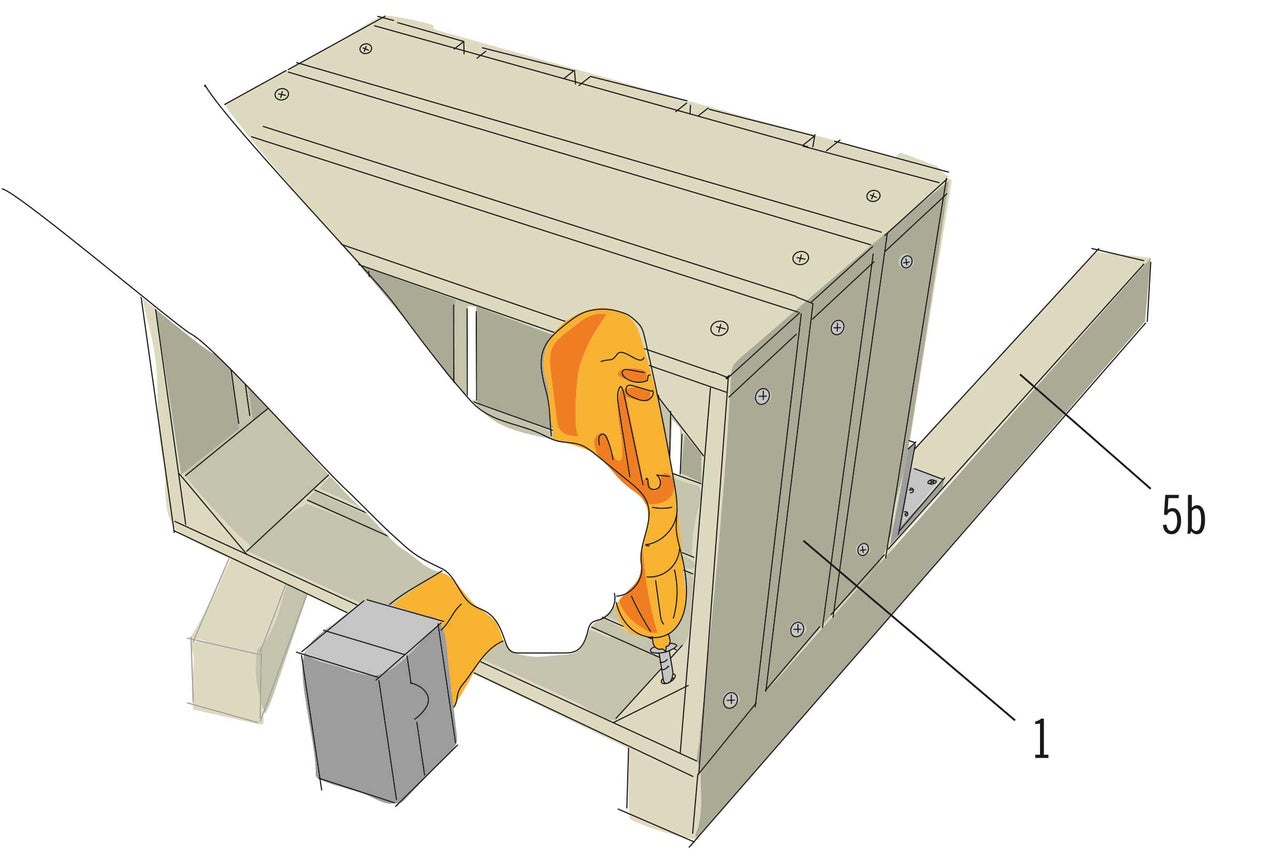

An die Obstkiste "1" wird der Quadratstab "5b" angebaut. Verschraube den Stab so, dass der Lochplattenwinkel am Kistenboden anliegt. Die Verschraubung des Stabes erfolgt von der Kisteninnenseite aus durch die Dreikantleisten. Verwende hier die Senkkopfschrauben 5x50 mm. Der Quadratstab "5b" sitzt dabei außen bündig mit der Kiste.
Obstkiste am Bauteil montieren
12
Montiere die Kiste "1" mit dem Stab an dem bisher vorbereitete Bauteil. Die Verschraubung erfolgt auch hier durch die Dreikantleisten in der Kiste mit Universalschrauben 5x50 mm.
Kistenaufbau des Pflanzregals seitlich erweitern
13
Der bisherige Kistenaufbau wird seitlich erweitert. Bereite zuerst die kleine Obstkiste "1" vor. Schraube den Quadratstab "5d" seitlich an der Kiste an. Der Stab ist bündig mit dem unteren Kistenbrett. Verwende zwei Universalschrauben 5x50 mm.
Kurzes Brett an Obstkiste verschrauben
14

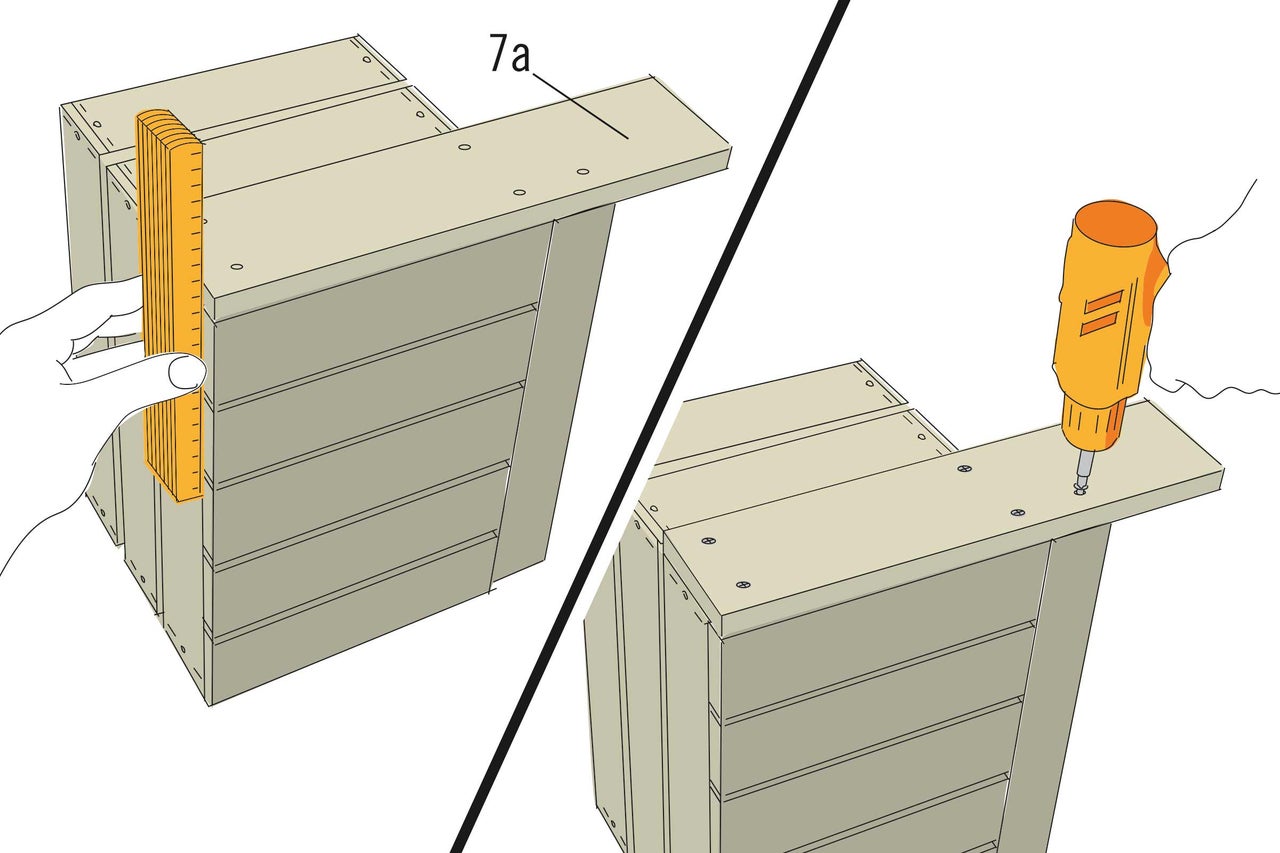

Baue das kurze Brett "7a" an die Kiste an. Das Brett bündig mit der Obstkiste ausrichten. Verwende zum Befestigen Universalschrauben 5x45 mm.
Langes Brett an Obstkiste montieren
15

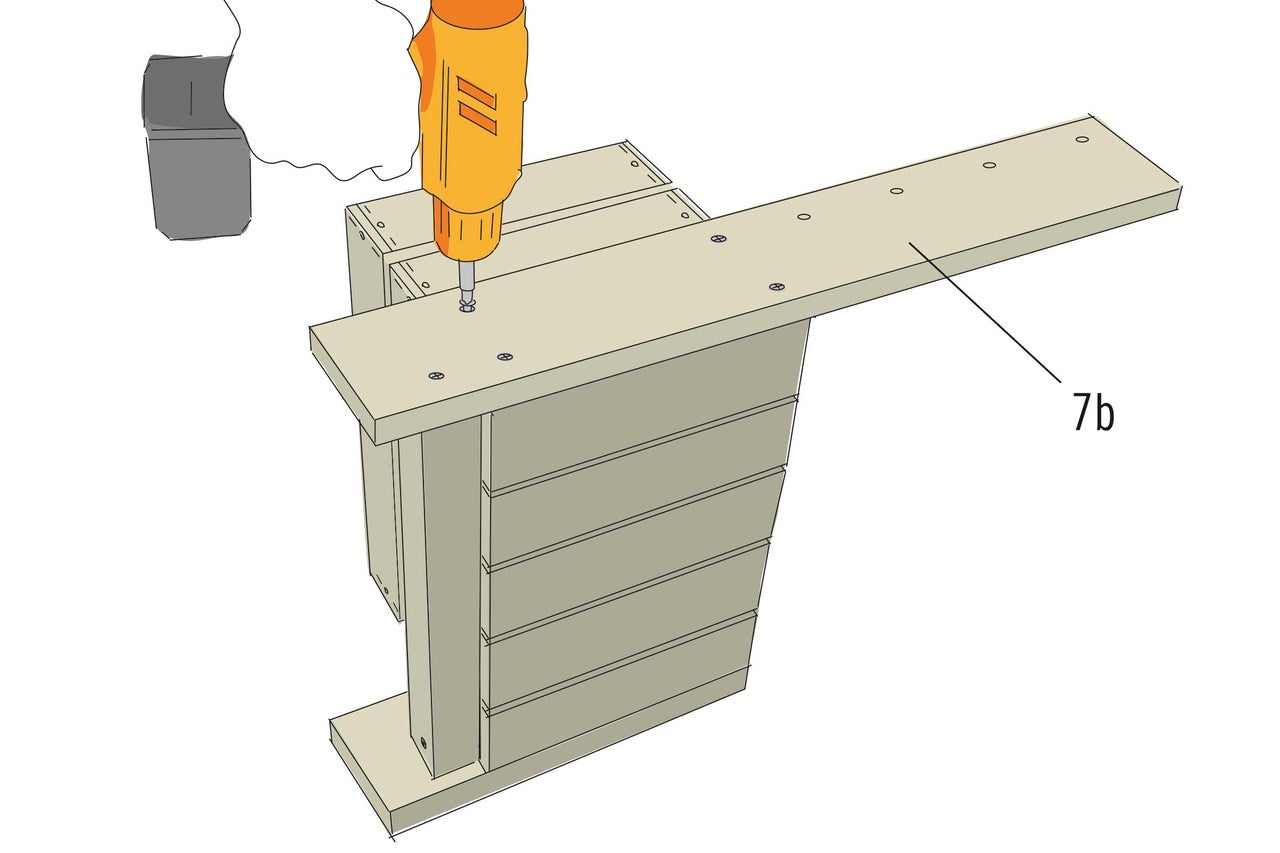

Auf der gegenüberliegenden Kistenseite wird das lange Brett "7b" befestigt. Verwende auch hier Universalschrauben 5x45 mm.
Obstkiste anschrauben
16
Die vorbereitete Obstkiste mit den beiden seitlichen Brettern so aufstellen, dass die Kiste "2" aufgelegt werden kann. Die Kiste "2" am seitlichen Brett "7b" mit Senkkopfschrauben 5x45 mm verschrauben.
Obstkiste an Pflanzregal montieren

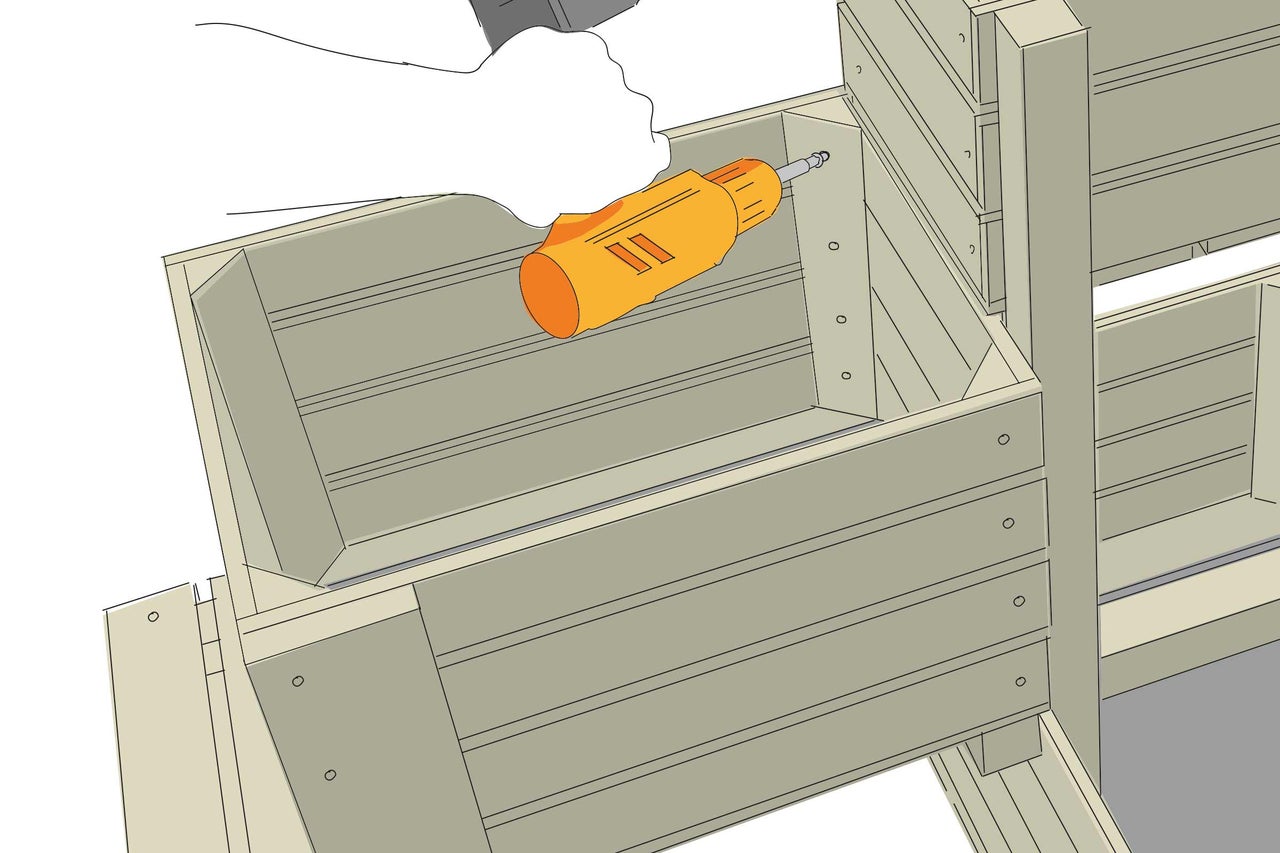

17
Die Obstkiste dann am bisherigen Aufbau anschrauben. Die Verschraubung erfolgt mit Universalschrauben 5x45 mm durch die Dreikantleisten.

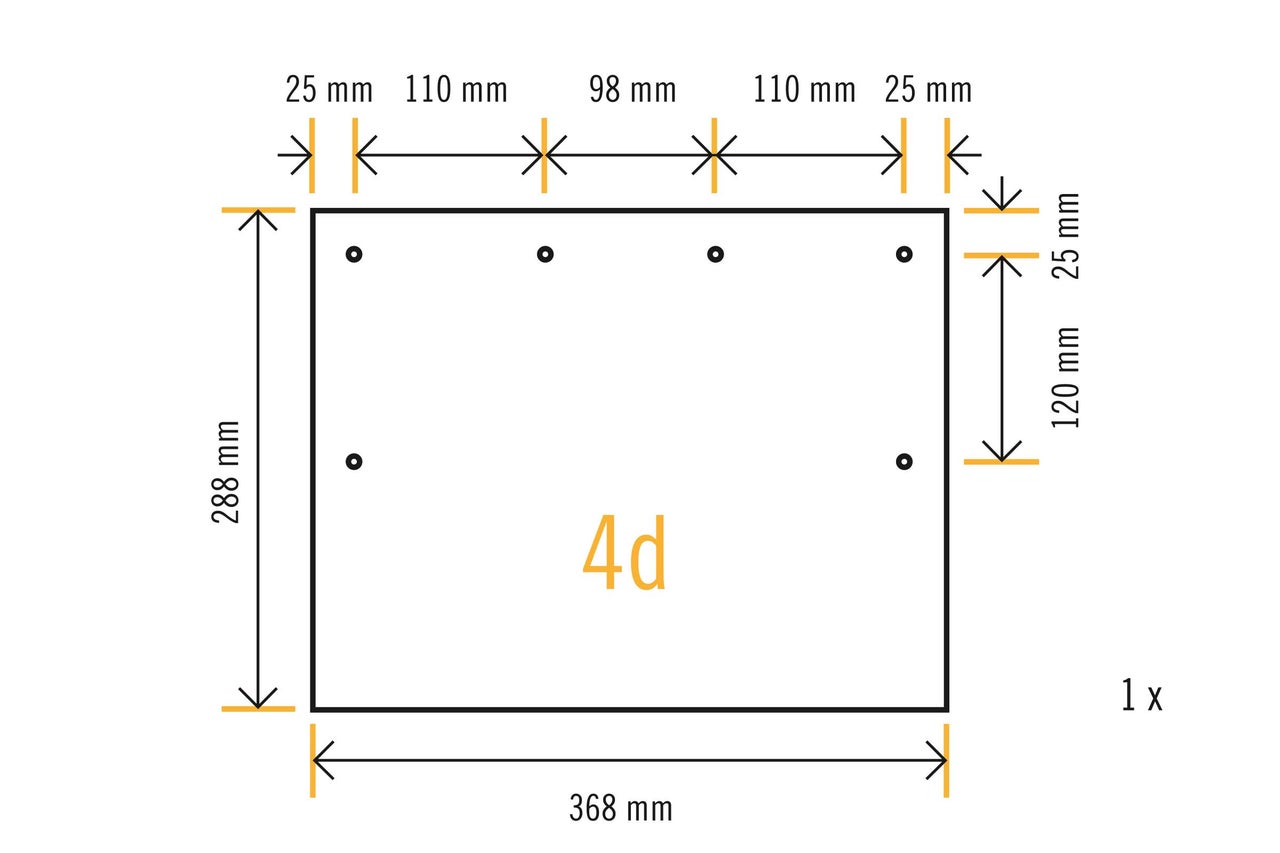

Zuschnitt für Aufbewahrungsfach
Mit dem Plattenzuschnitt "4d" wird die Obstkiste "3" abgetrennt damit ein Aufbewahrungsfach entsteht. Nach dem Zuschnitt wird sie für die Verschraubung mit Ø 4 mm vorgebohrt und gesenkt.

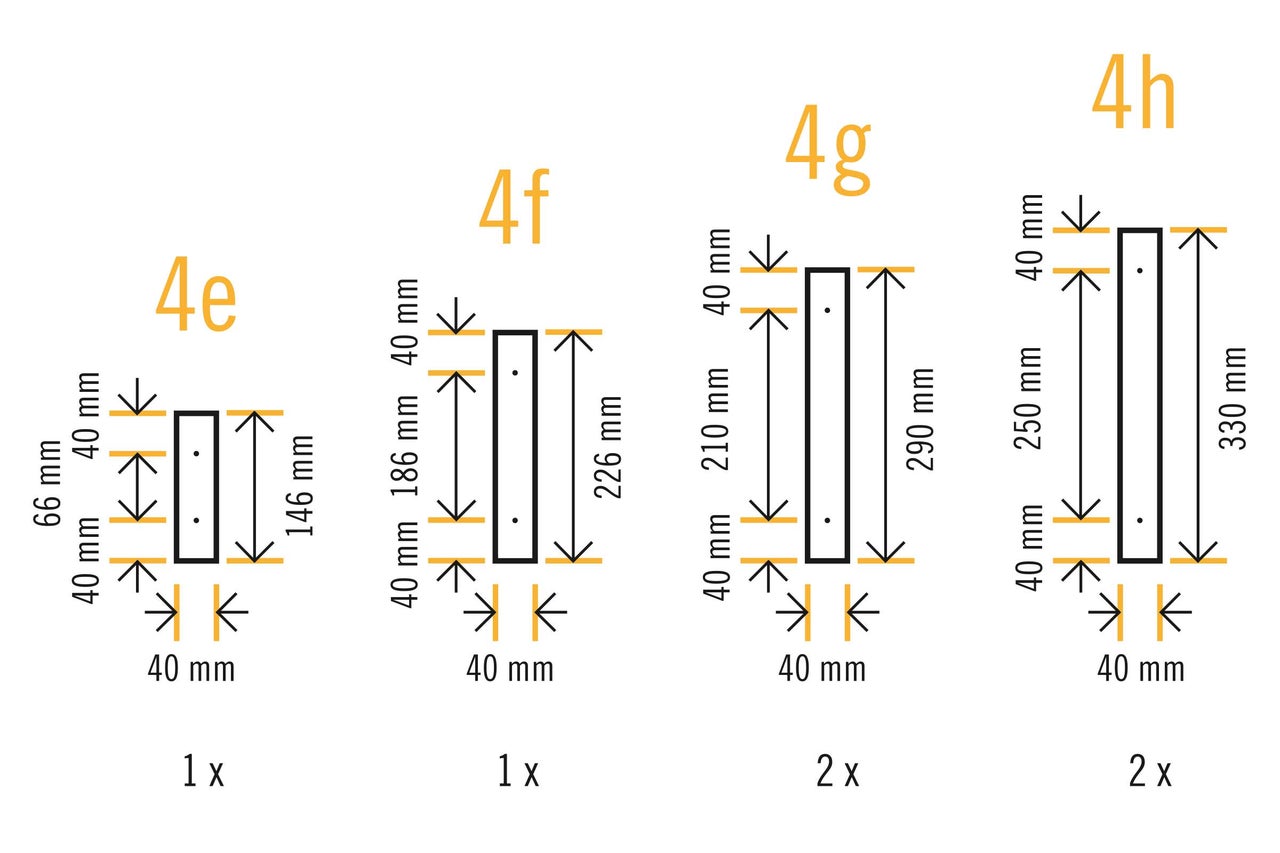

Zuschnitte für Rahmen der Abdeckplatte
Für den Rahmen der Abdeckplatte "4i" werden die Zuschnitte "4e", "4f", "4g" und "4h" angefertigt, gebohrt und gesenkt.

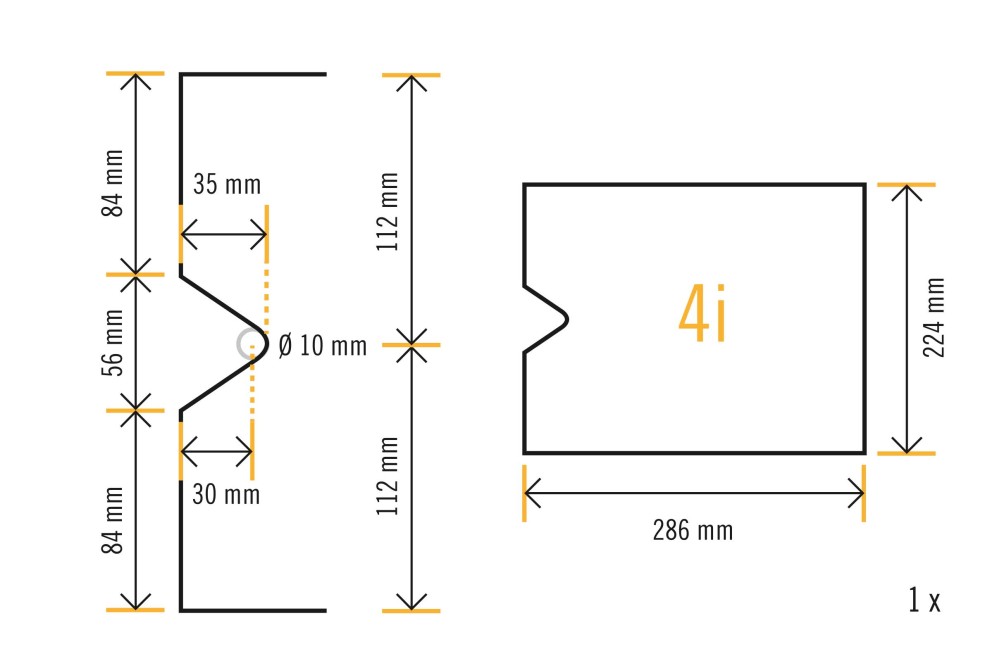

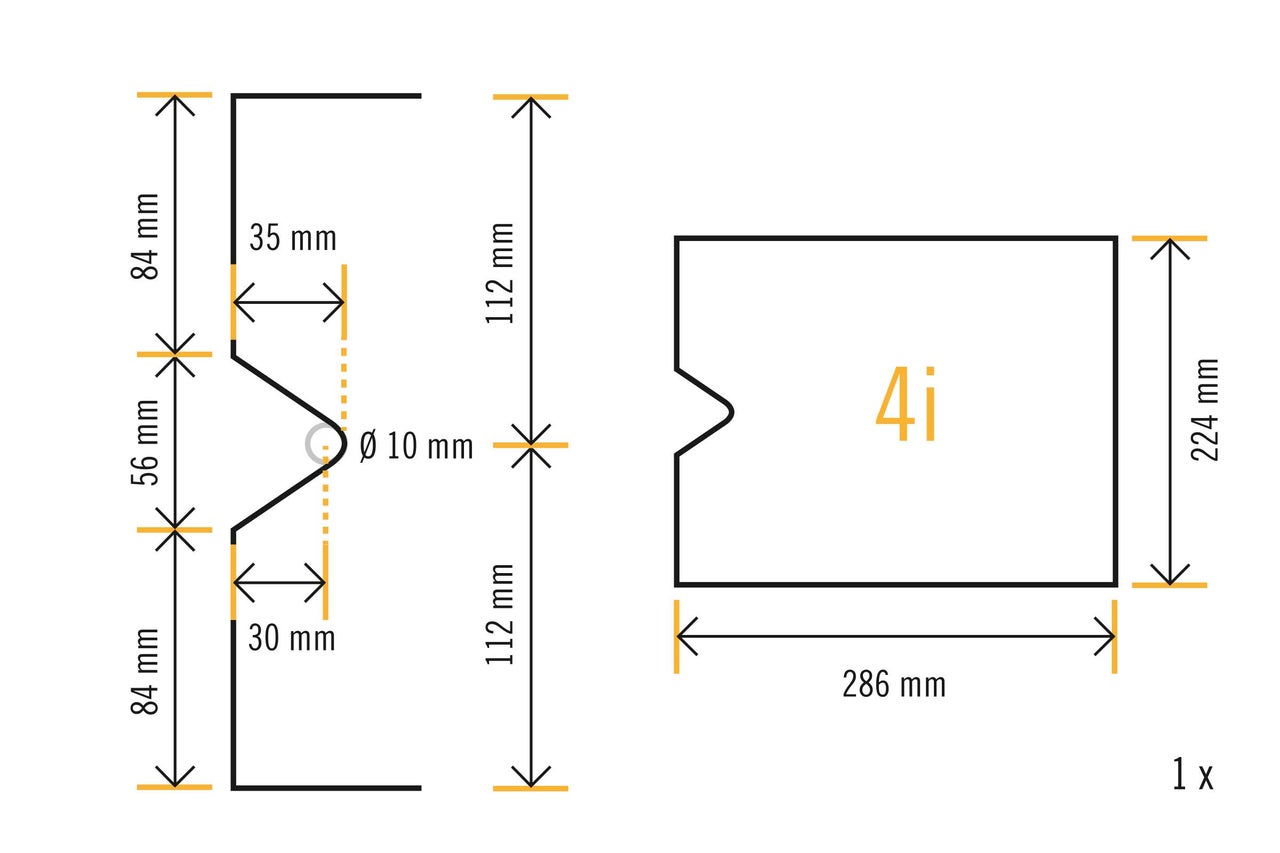

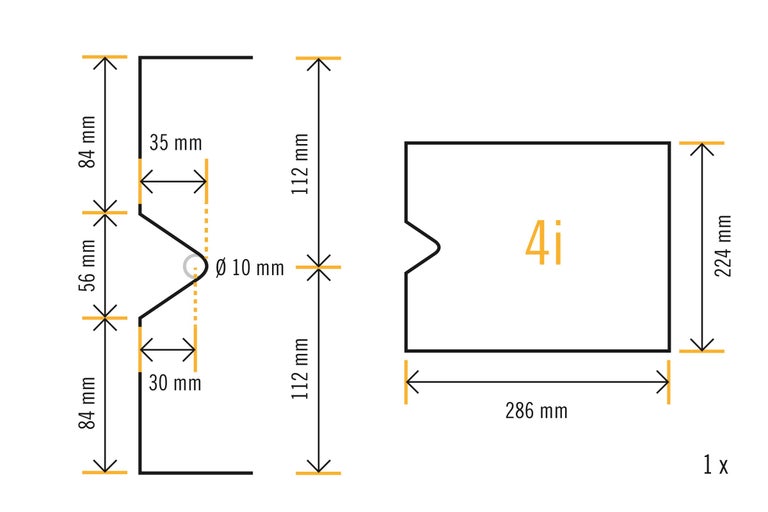

Zuschnitt für Abdeckplatte
Die Abdeckplatte "4i" erhält eine Grifföffnung. Damit kann die Platte später leicht angehoben und entfernt werden.
Zwischenwand einbauen
18
Baue die Zwischenwand in die Obstkiste "3" ein. Sie wird mit Universalschrauben 4x40 mm an den Quadratstäben "5a", "5c" und "5g" verschraubt.

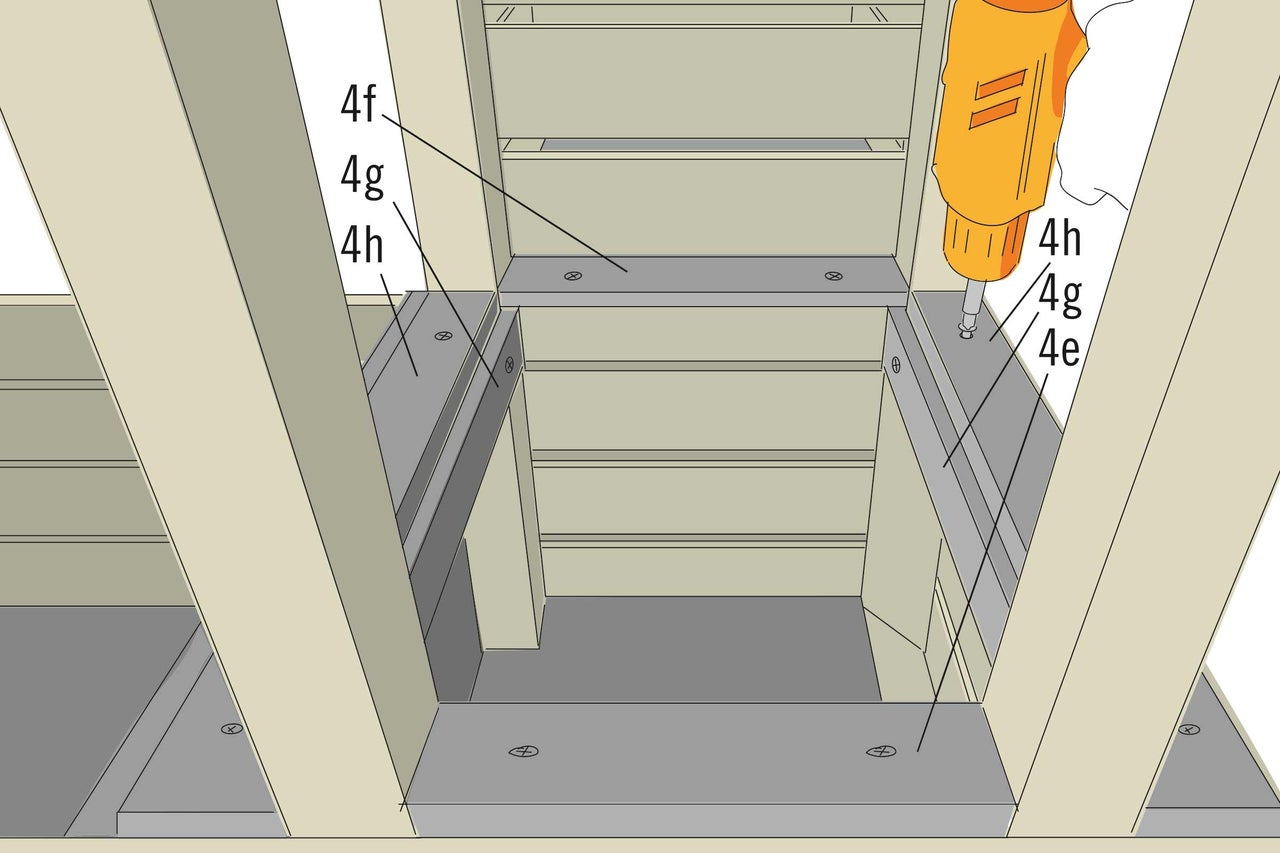

Rahmenzuschnitte montieren
19
Die beiden Rahmenzuschnitte "4g" werden seitlich an den Quadratstäben "5h" und "5i" angeschraubt. Die Zuschnitte müssen mit den Oberkanten der beiden Quadratstäbe bündig abschließen. Die weiteren Zuschnitte "4e", "4f" und "4h" werden auf die Oberflächen der Quadratstäbe "5c", "5f", "5h" und "5i" aufgeschraubt. Zur Kisteninnenseite entsteht dadurch ein Absatz, auf den nachher die Abdeckplatte "4i" aufgelegt wird.

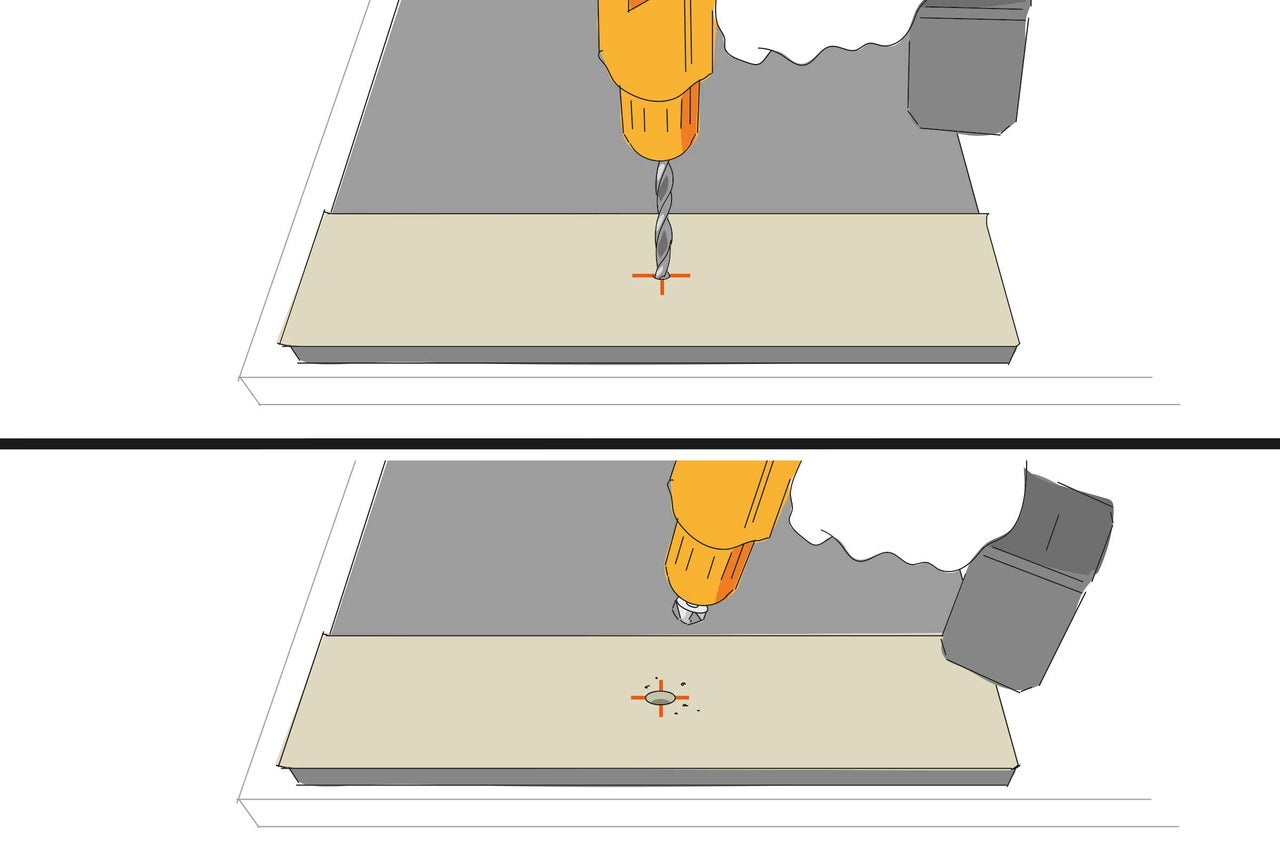

Abdeckplatte vorbohren
20

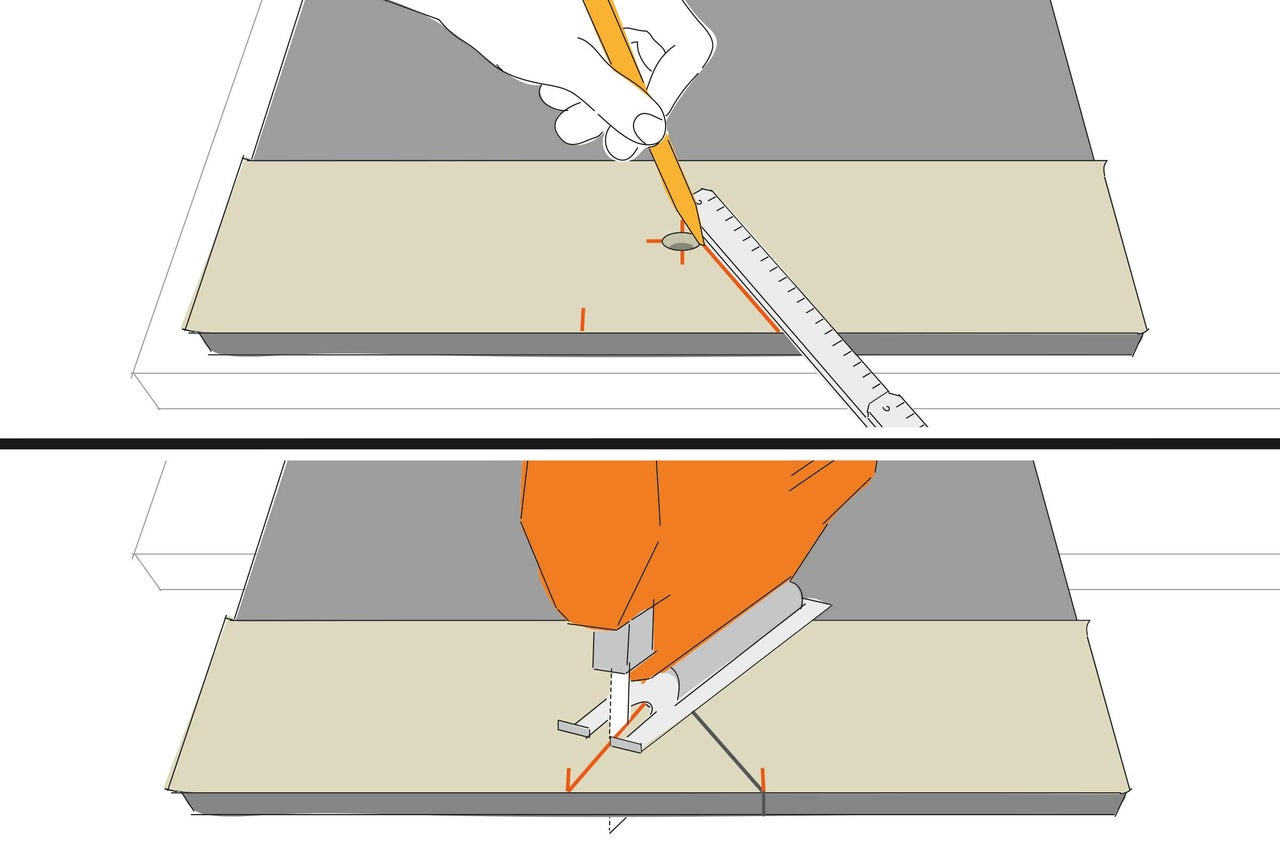

Die Platte "4i" im Bereich der Grifföffnung mit Kreppband bekleben. Darauf wird die Position der Bohrung angezeichnet. Lege die Platte zum Bohren auf eine Unterlage. Bohre das Loch mit dem 10 mm Bohrer. Senke das Loch mit dem Senker.
Grifföffnung sägen
21
Zeichne die Schnittlinie für die beiden Schrägschnitte an. Säge die Grifföffnung mit der Stichsäge aus. Danach kann das Kreppband entfernt werden. Breche die Schnittkanten mit 120er Schleifpapier.

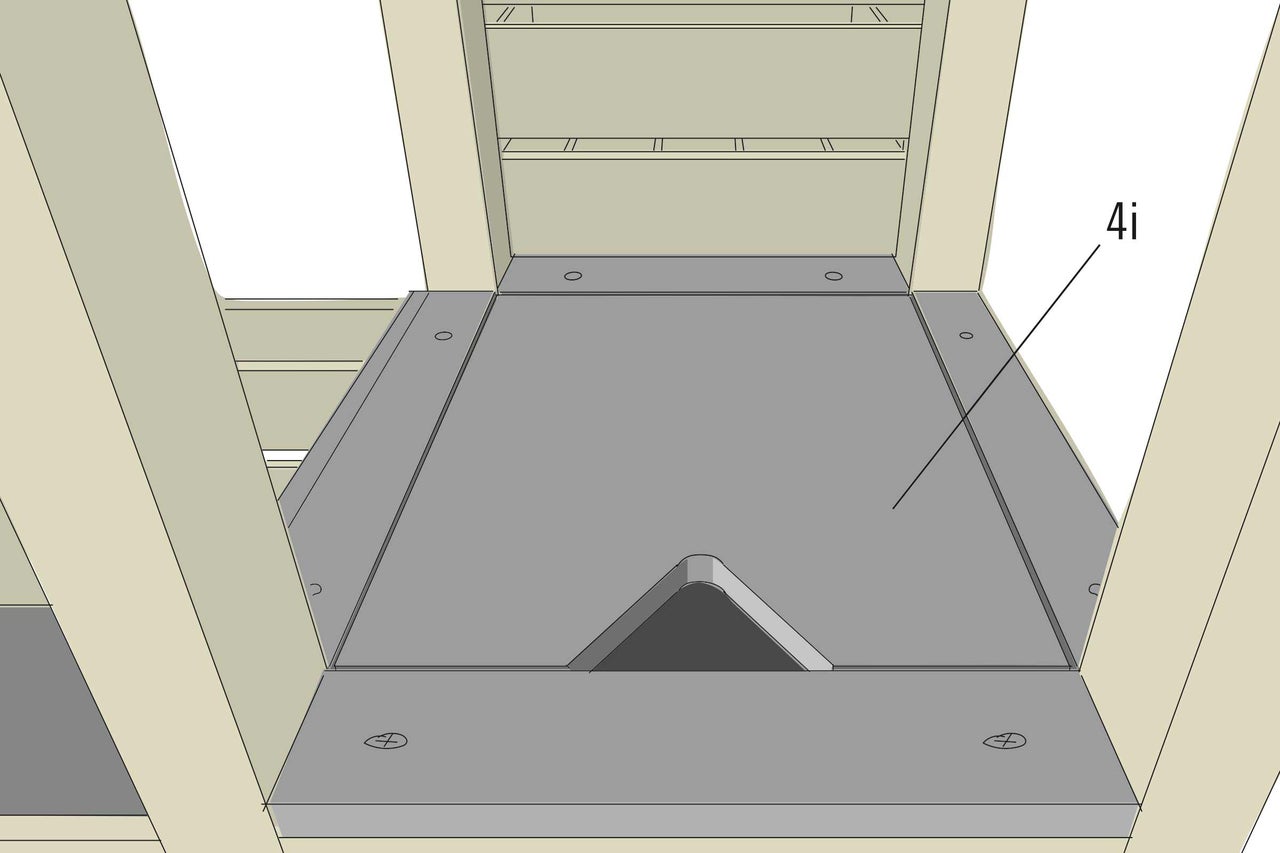

Abdeckplatte auflegen
22
Die Abdeckplatte "4i" kann nun aufgelegt und bei Bedarf leicht abgenommen werden.
Teichfolie für Obstkisten zuschneiden
Damit Pflanzen in die Obstkisten eingesetzt werden können, müssen sie innen mit Teichfolie ausgekleidet werden. Schneide jeweils eine Folie passend zu den drei Kisten zu. Bei den angegebenen Maßen ist eine Zugabe von 20 mm berücksichtigt. Der Überstand wird nach dem Einlegen in die Obstkisten abgeschnitten.

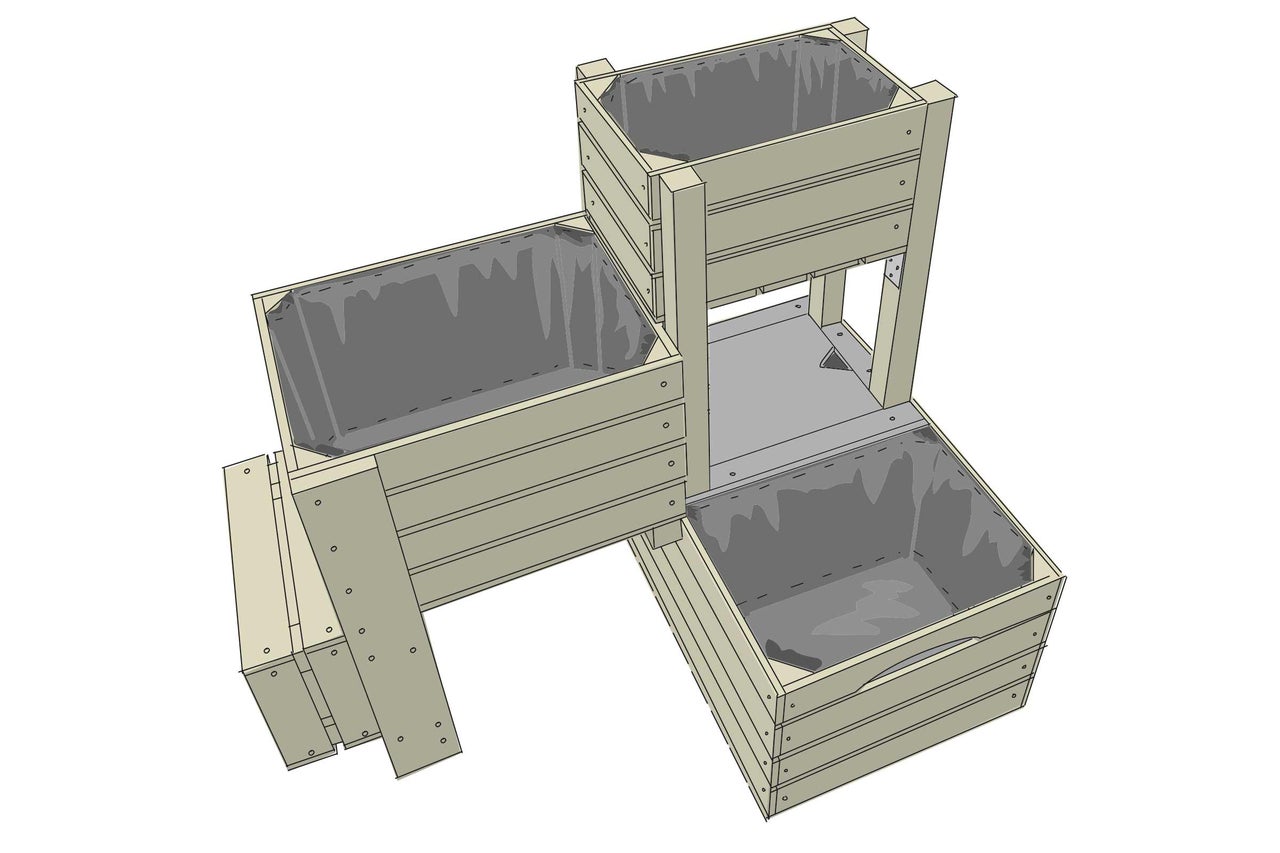

Obstkisten mit Teichfolie auskleiden
23
Der Folienüberstand kann mit dem Cutter abgetrennt werden.
Bei Verwendung des Pflanzregals aus Obstkisten in nicht überdachten Bereichen muss die Folie dünn perforiert werden, damit die Kiste nicht mit Wasser voll läuft. Die Folie kann dazu seitlich 1,2 cm vom Boden aus mit einer Nadel oder einem Nagel an mehreren Stellen durchstochen werden.
Zur Vermeidung von Staunässe hilft eine Drainage aus einer 3–5 Zentimeter hohe Schicht Blähton auf dem Kistenboden. Die Schicht wird dann mit Vlies abgedeckt, damit sich die Blumenerde nicht mit dem Blähton vermischt. Auf das Vlies kommt dann Blumenerde.
Die Obstkisten können nun bepflanzt werden.
Sicherheitshinweise
Wichtig! Bitte lies Dir diese Informationen sorgfältig durch.
Nachfolgende Anleitungen wurden mit größtmöglicher Sorgfalt erstellt, können aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen!
HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Keines der Möbelstücke darf zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungen (z. B. Splitter) vorzubeugen.
- Alle Kanten sind optimalerweise mit einer Oberfräse (Fräser mit Mindestradius 3 mm) zu bearbeiten. Sollte keine Oberfräse vorhanden sein, muss die Kante von Hand auf einen Mindestradius von 2 mm geschliffen werden.
- Obstkisten BUILDIFY Die Obstkisten sind nur für das Aufbewahren leichter Gegenstände geeignet. Um dem Reißen und Spalten des Holzes vorzubeugen, die Bohrlöcher mit einem Bohrsenker vorbohren.
