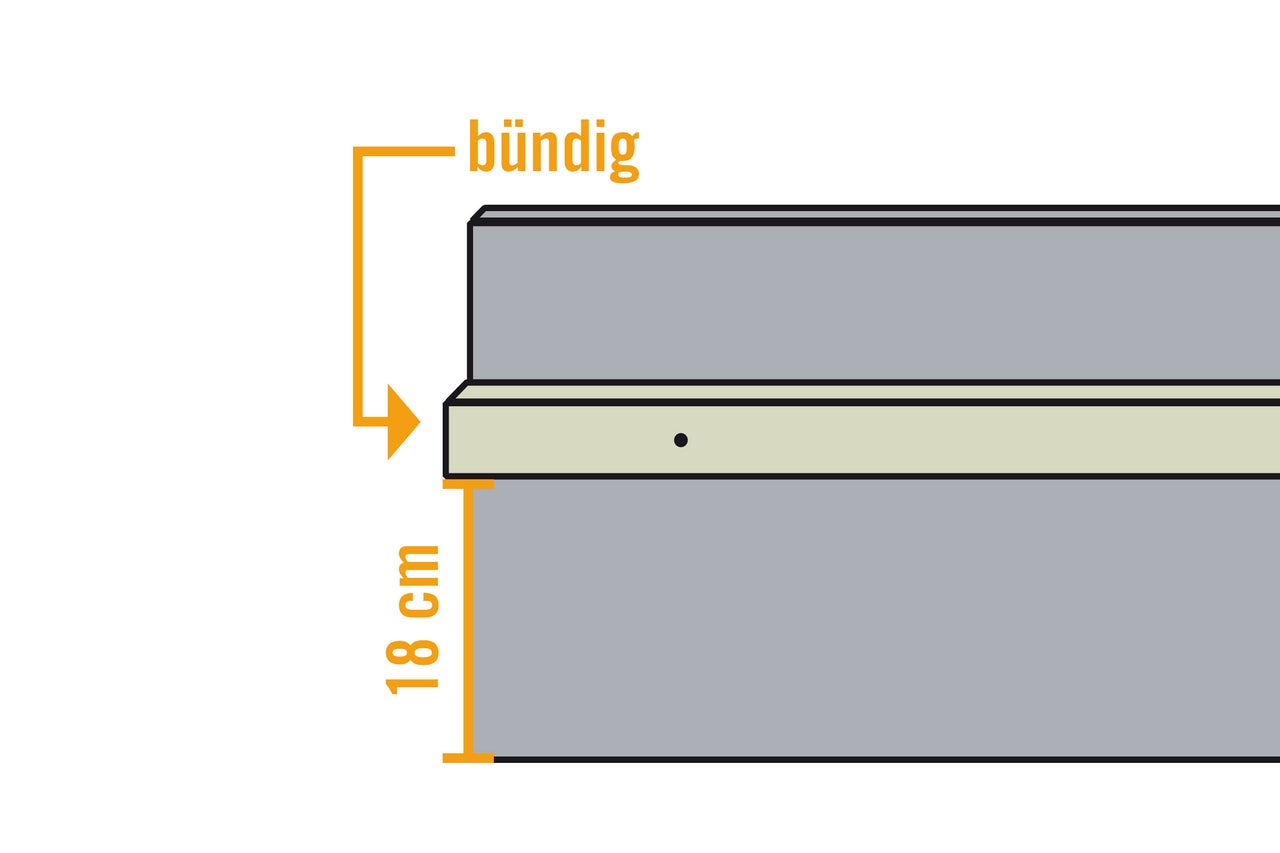

Befestige am langen Seitenteil in 18 cm Höhe (ab Unterkante) die lange Lattenrostauflage auf beiden Seiten bündig mit 6 x Schrauben.
Anleitung

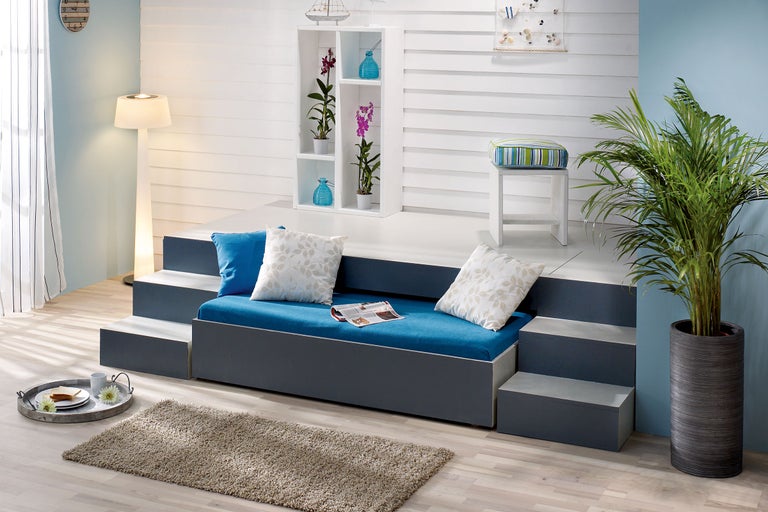

Podest selber bauen: mit Schlaffunktion
Eine Schlafcouch hat jeder. Brauchst Du ja nicht auch noch eine. Zumindest nicht die klassische Variante. Erstens wäre sie bei Dir selbstgebaut. Zweitens würde die Bettfläche in einem Podest verschwinden, wenn gerade keiner drauf schläft. Und drittens hättest Du auf der Podestfläche Deine persönliche Bühne. Mit Treppenaufgang. Ja, so wäre das bei Dir. Kannst Du dir ja mal überlegen, ob Du sowas bauen willst.
2 Tage
2
Das brauchst Du
Material
Werkzeuge
Metabo Stichsägen
Tischkreissägen
Schreinerwinkel
Zwingen
Schleifmittel & Schleifpapier
von
Hier gibt's die Anleitung Podest selber bauen mit Schlaffunktion (PDF, 1.854 KB) auch zum Runterladen.
Planung und Vorbereitung
Alle Teile nach Maßplan zuschneiden und alle Schnittkanten mit 120er Schleifpapier anfasen. Bitte achte darauf, dass vor dem Verschrauben die Löcher stets vorgebohrt und gesenkt werden.
Arbeitsschritte
Lattenrostauflage befestigen
01
Seitenteile montieren
02

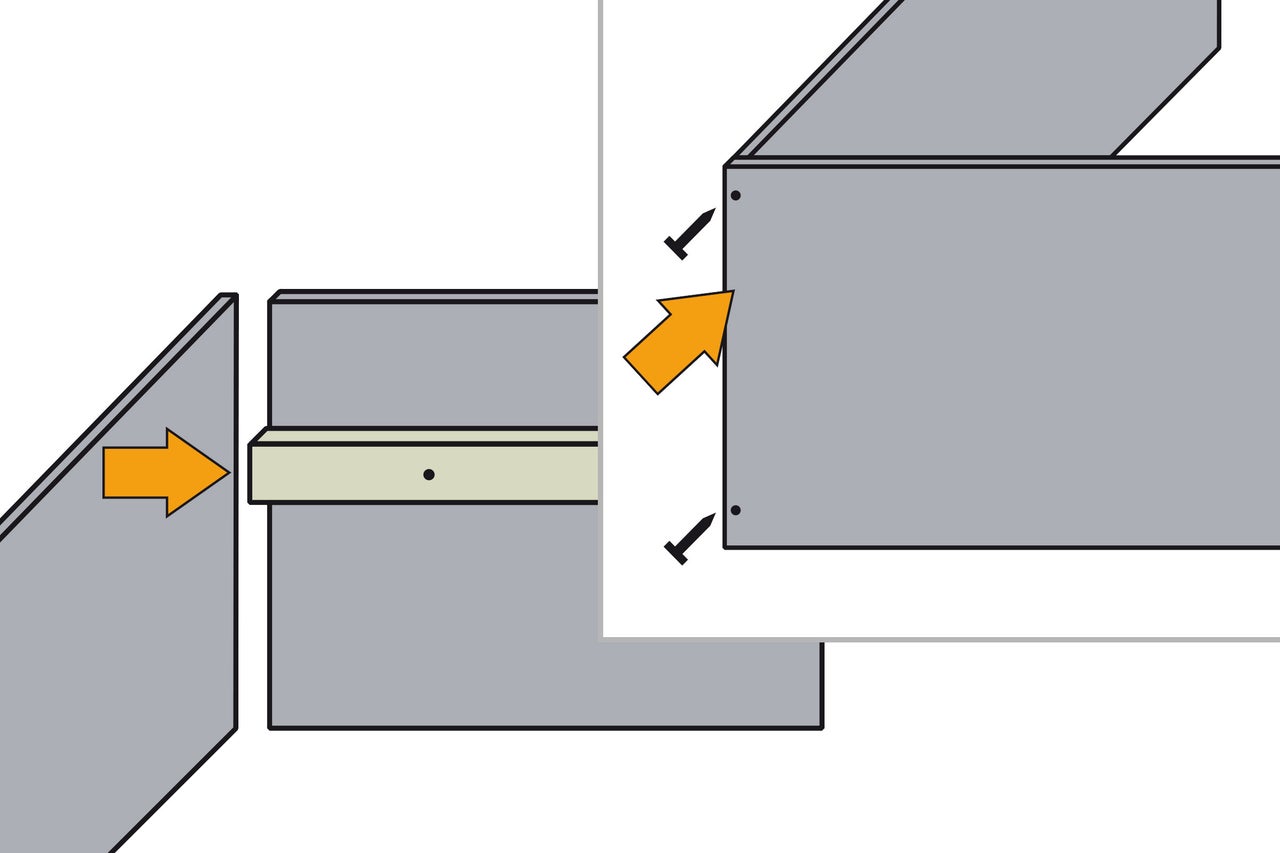

Stelle das kurze Seitenteil an das fertige Seitenteil und fixiere beide Teile rechtwinklig mit Schraubzwingen. Verschraube das kurze Seitenteil mit 2 x Schrauben mit dem langen Seitenteil.
03

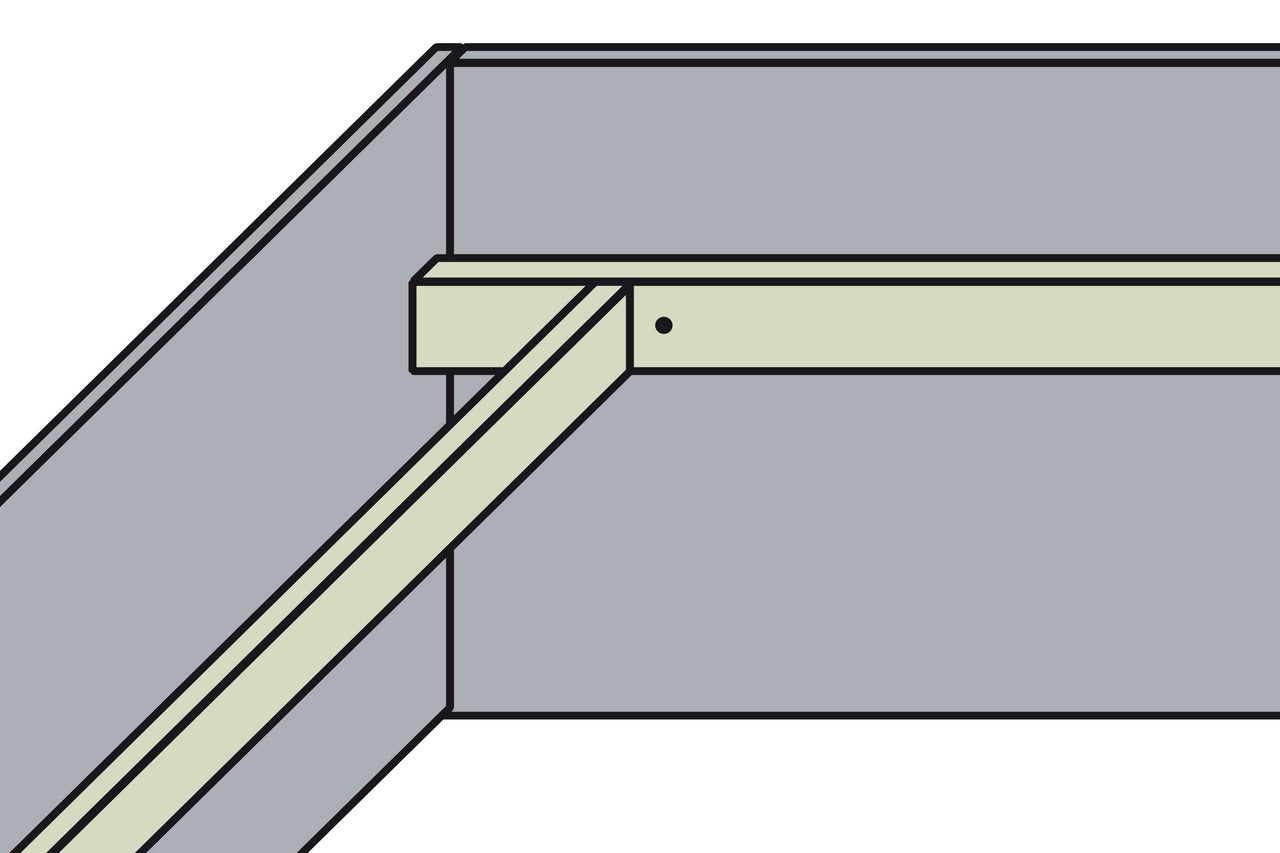

Stelle das zweite kurze Seitenteil an das andere Ende des fertigen Seitenteils, fixiere beide Teile rechtwinklig und verschraube sie mit 2 x Schrauben. Montiere am zweiten langen Seitenteil die lange Lattenrostauflage mit 6 x Schrauben und verschraube es mit den beiden kurzen Seitenteile mit 2 x Schrauben.
Lattenrostauflagen mit Seitenteilen verschrauben
04

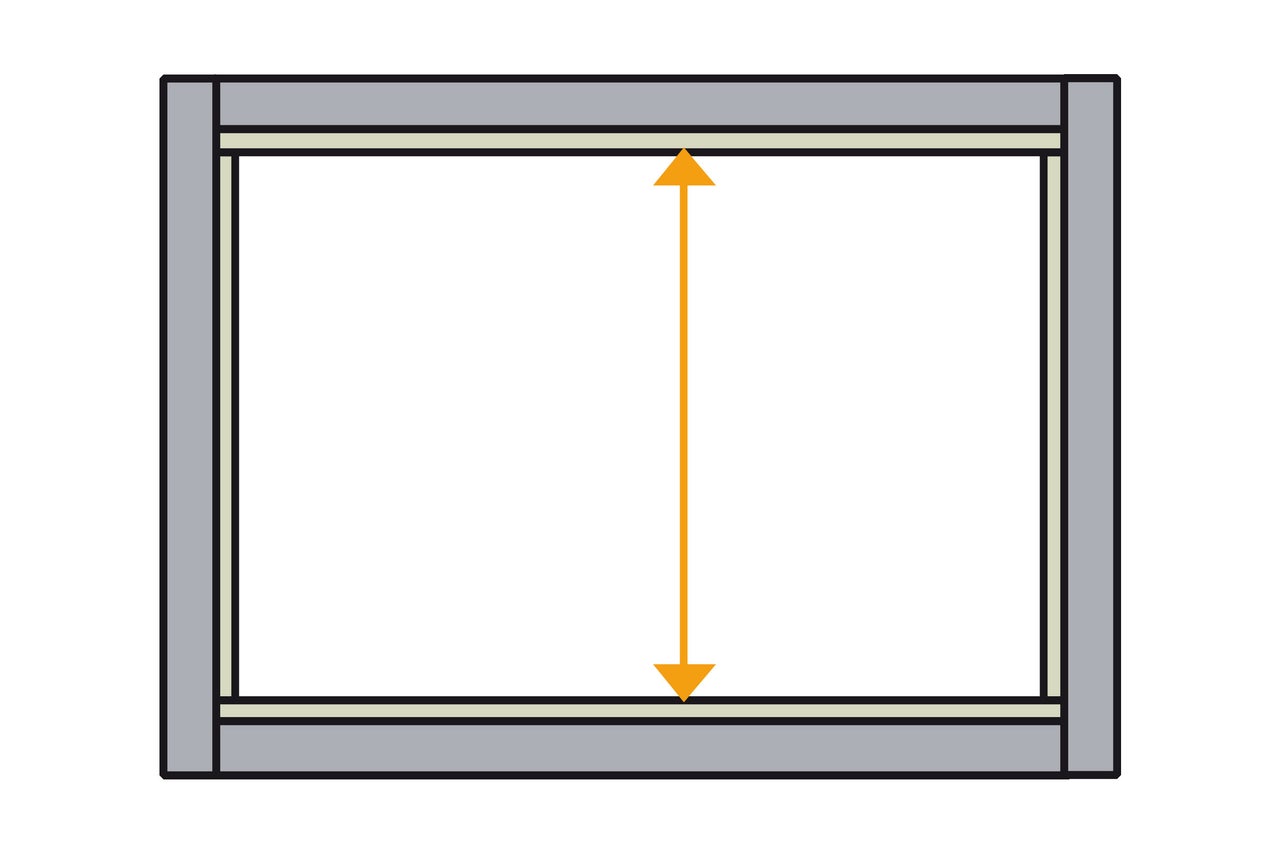

Klemme die kurzen Lattenrostauflagen in der gleichen Höhe wie die Lattenrostauflagen zwischen die fertigen Seitenteile. Schraube sie anschließend mit je 4 x Schrauben an die kurzen Seitenteile. Richte das Bett rechtwinklig aus.
Mittelbalken befestigen
05

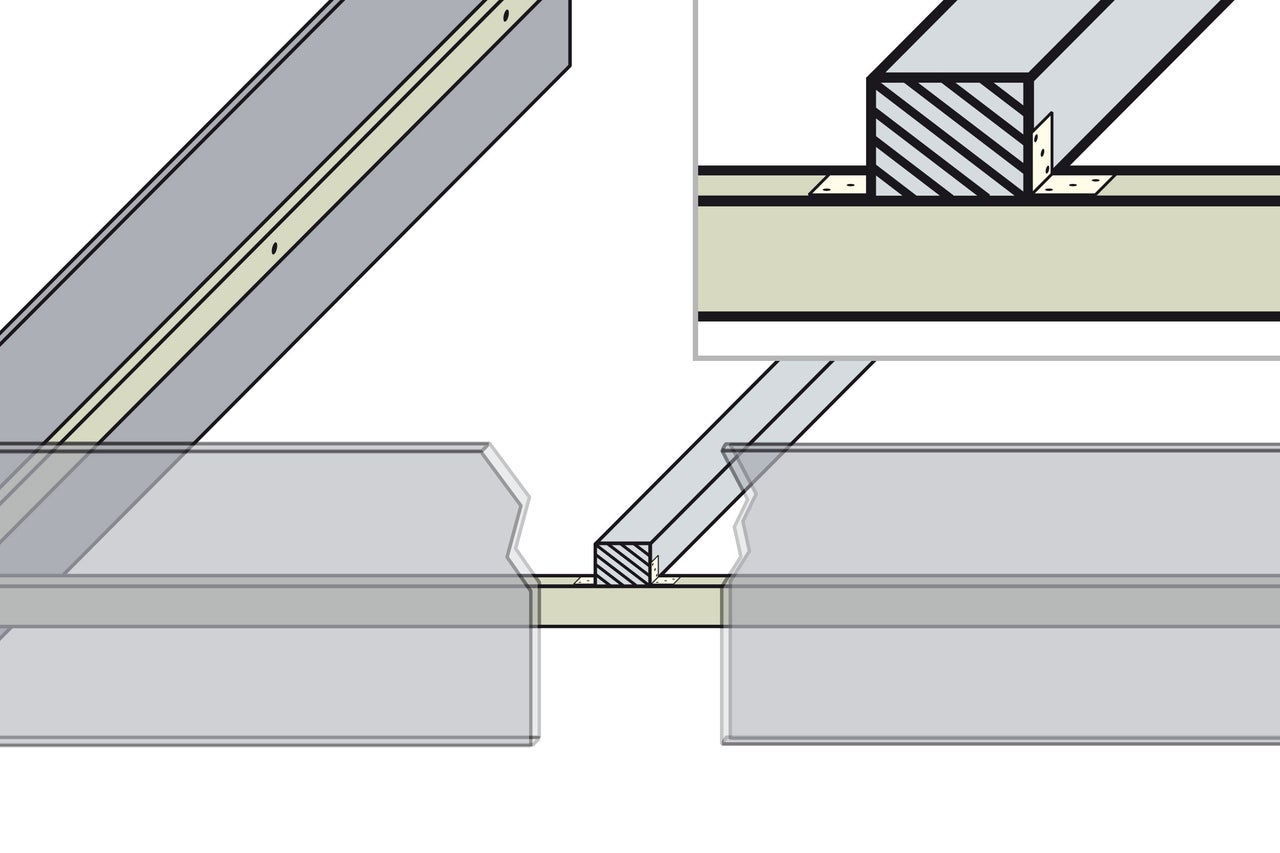

Drehe den Bettkorpus um 180° „auf den Kopf“. Lege den Mittelbalken in der Mitte des Bettes flach auf die Lattenrostauflagen. Befestige den Mittelbalken mit je 2 Winkeln an den Lattenrostauflagen.
Bettkorpus montieren

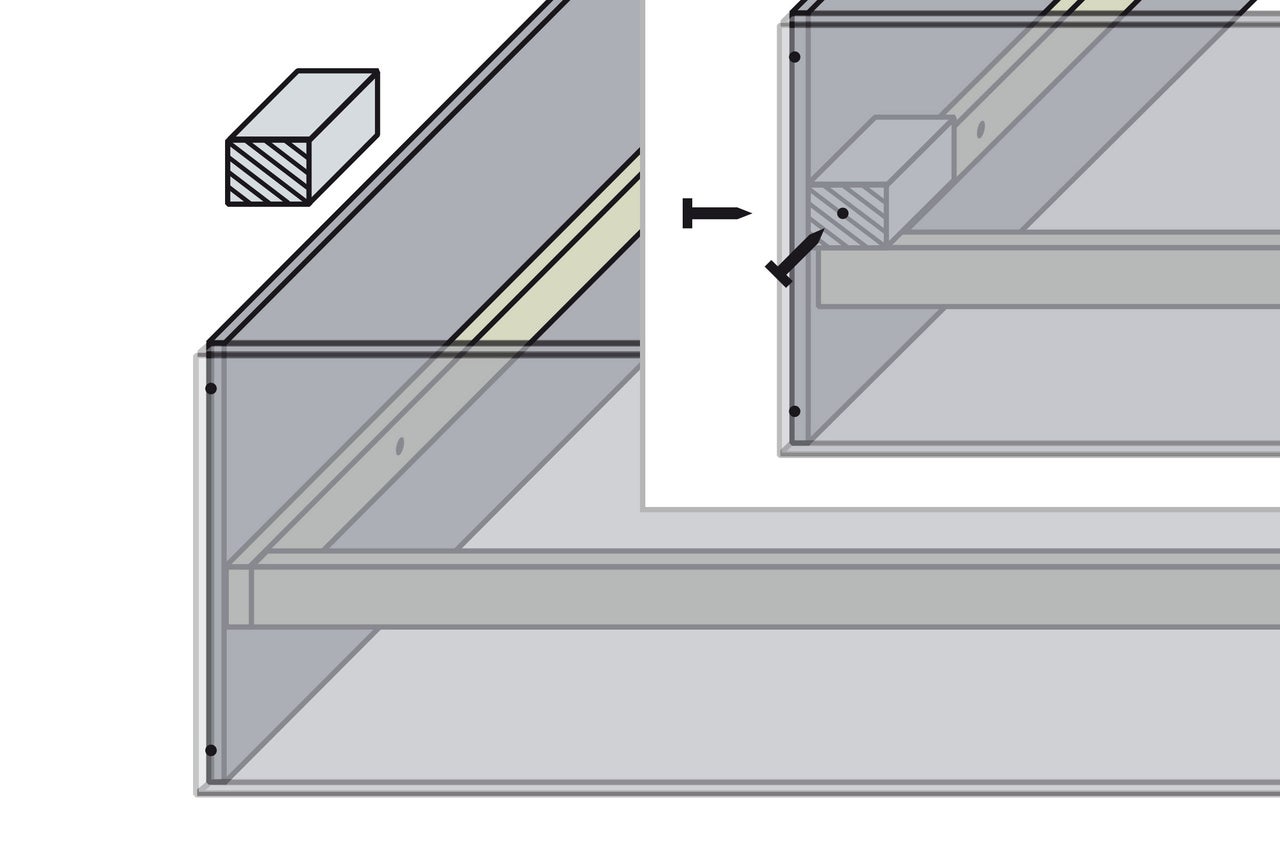

06
Die zugeschnittenen Reststücke von dem Mittelbalken werden flach in die Ecken des Bettes auf die Lattenrostauflagen gelegt. Schraube die Klötze mittels 1 x Schraube durch die jeweiligen Seitenteile und am Bettkorpus fest. Anschließend befestige an den Klötzen und mittig am Mittelbalken die Rollen.

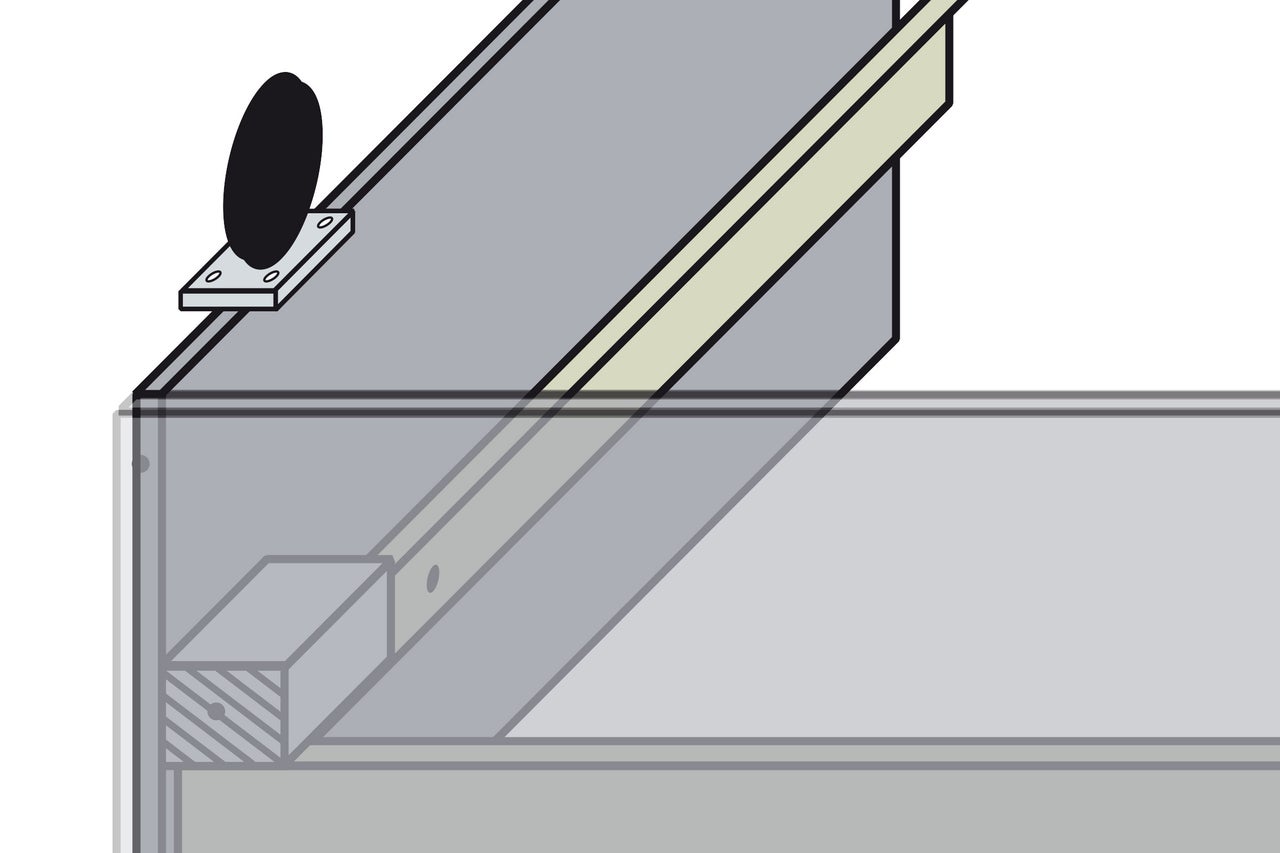

07
Klotz und Rolle
08

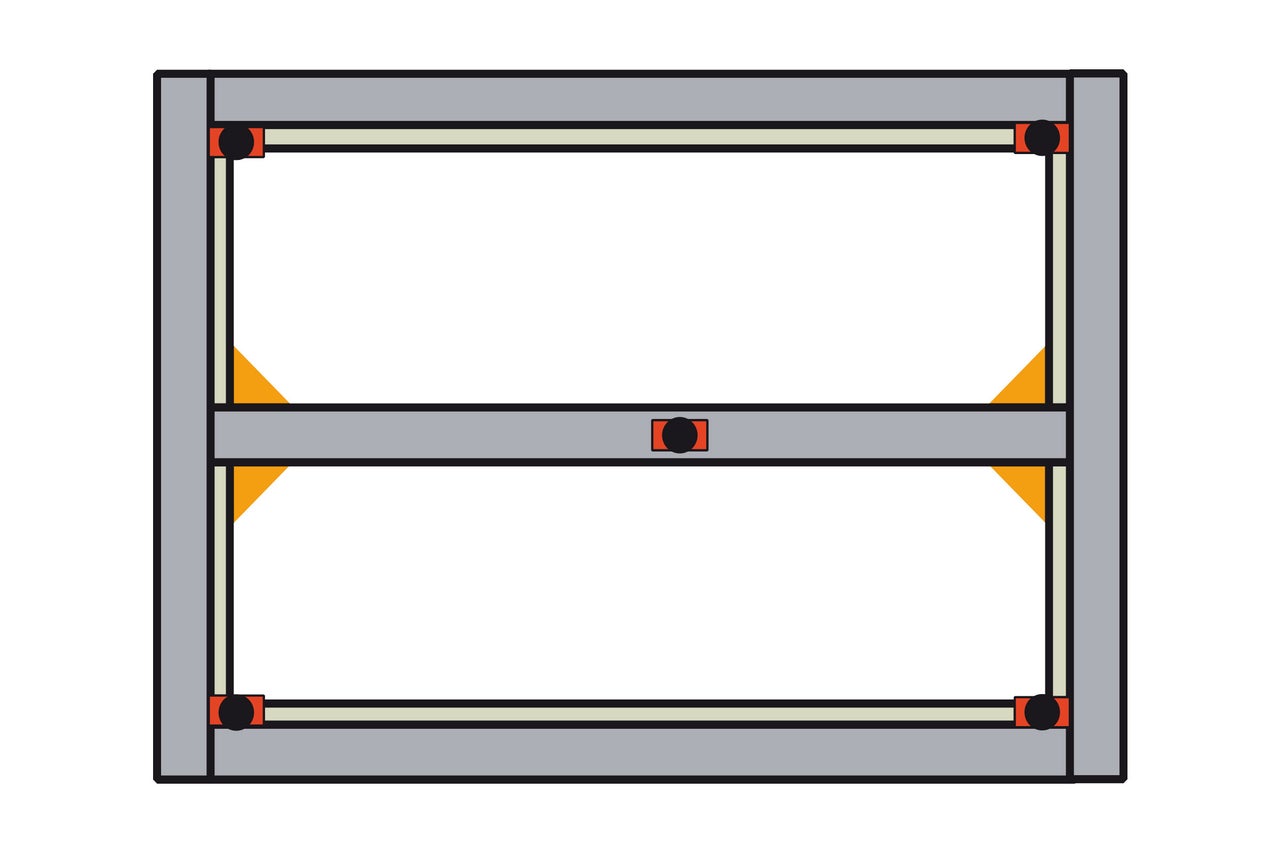

Die orangen Dreiecke sind die Winkel.
09

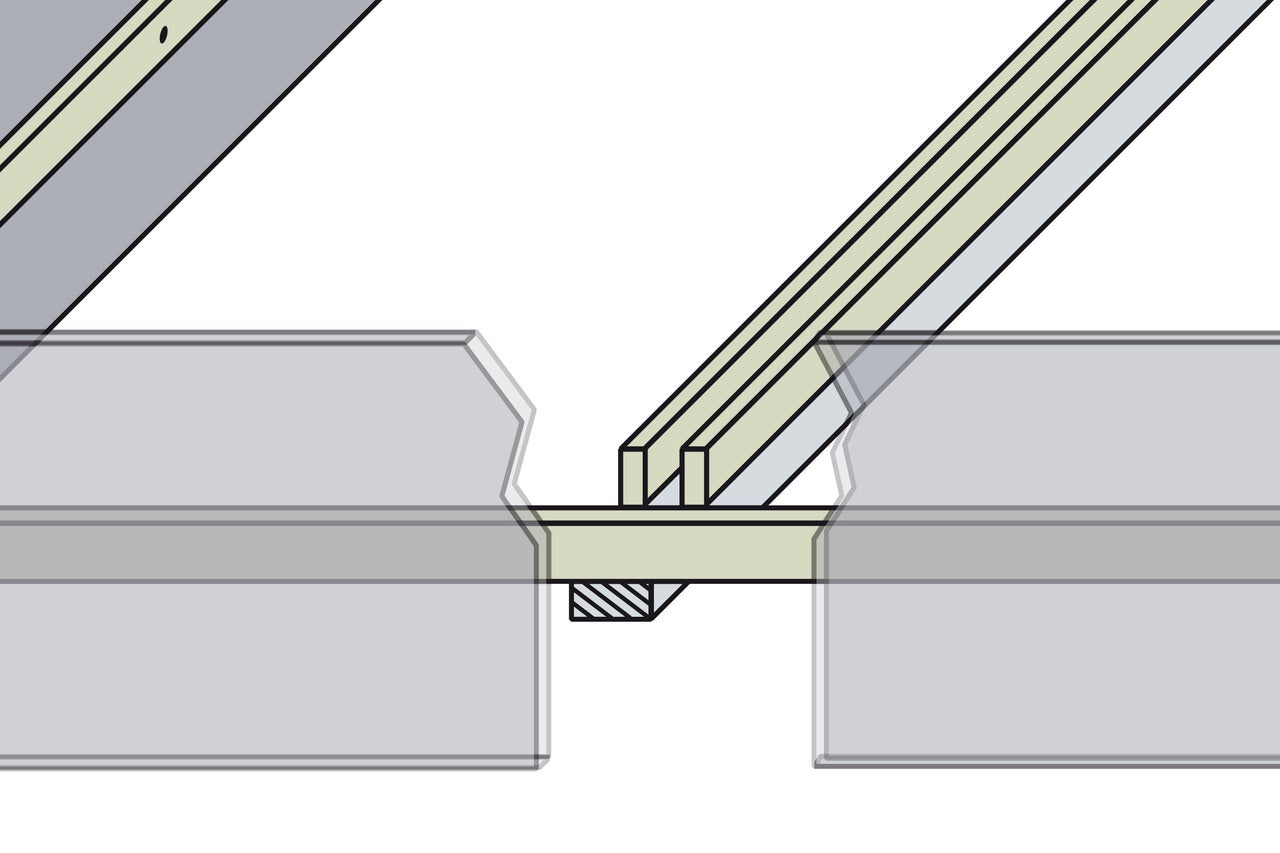

Drehe den Bettkorpus um 180° und stelle ihn auf die Rollen. Lege die Lattenrostauflagen seitlich bündig auf den Mittelbalken.
Lattenrostauflagen mit dem Mittelbalken verschrauben
10

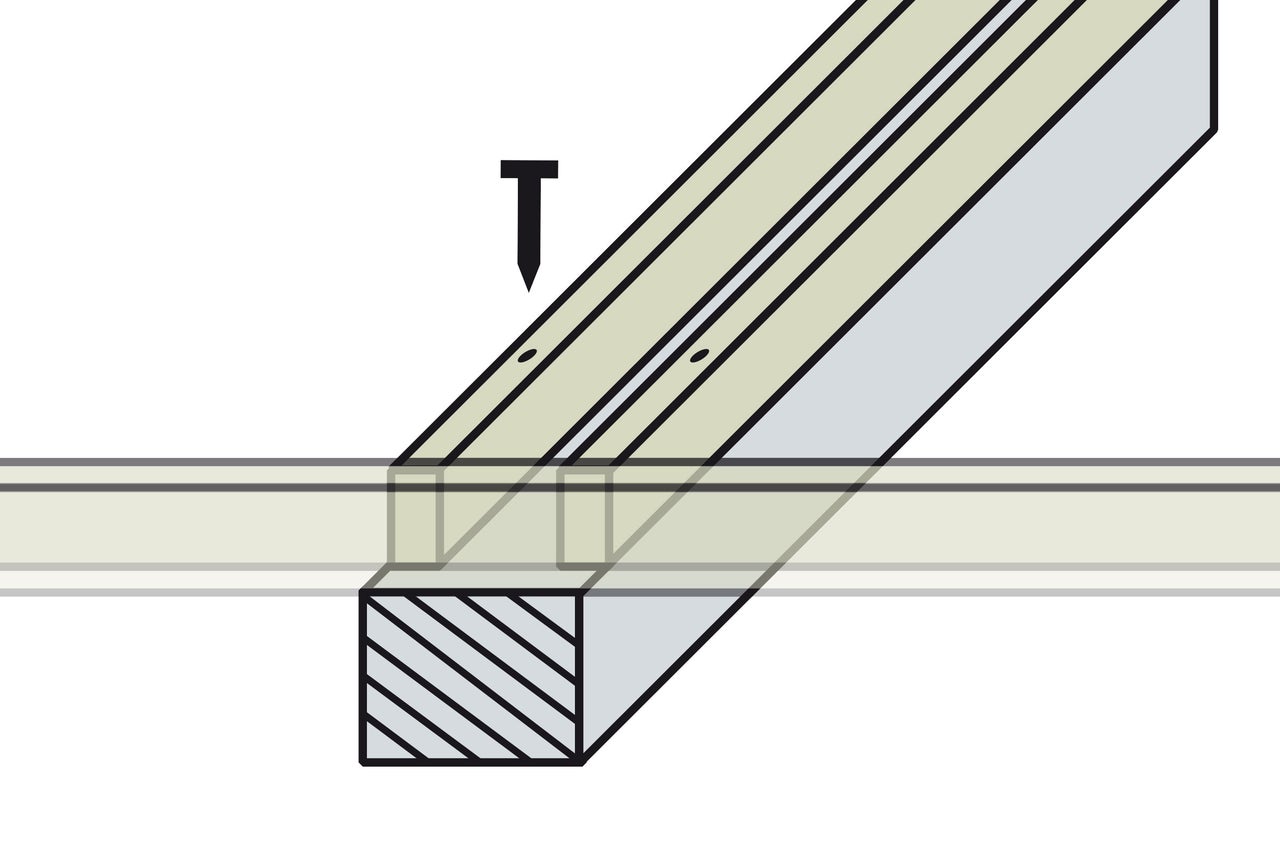

Verschraube die Lattenrostauflagen von oben mit je 4 x Schrauben mit dem Mittelbalken. Achte jederzeit auf die Rechtwinkligkeit des Bettes und denke stets daran, die Schraubenlöcher vorzubohren und die Bohrlöcher zu senken.
Lattenrostteile befestigen
11

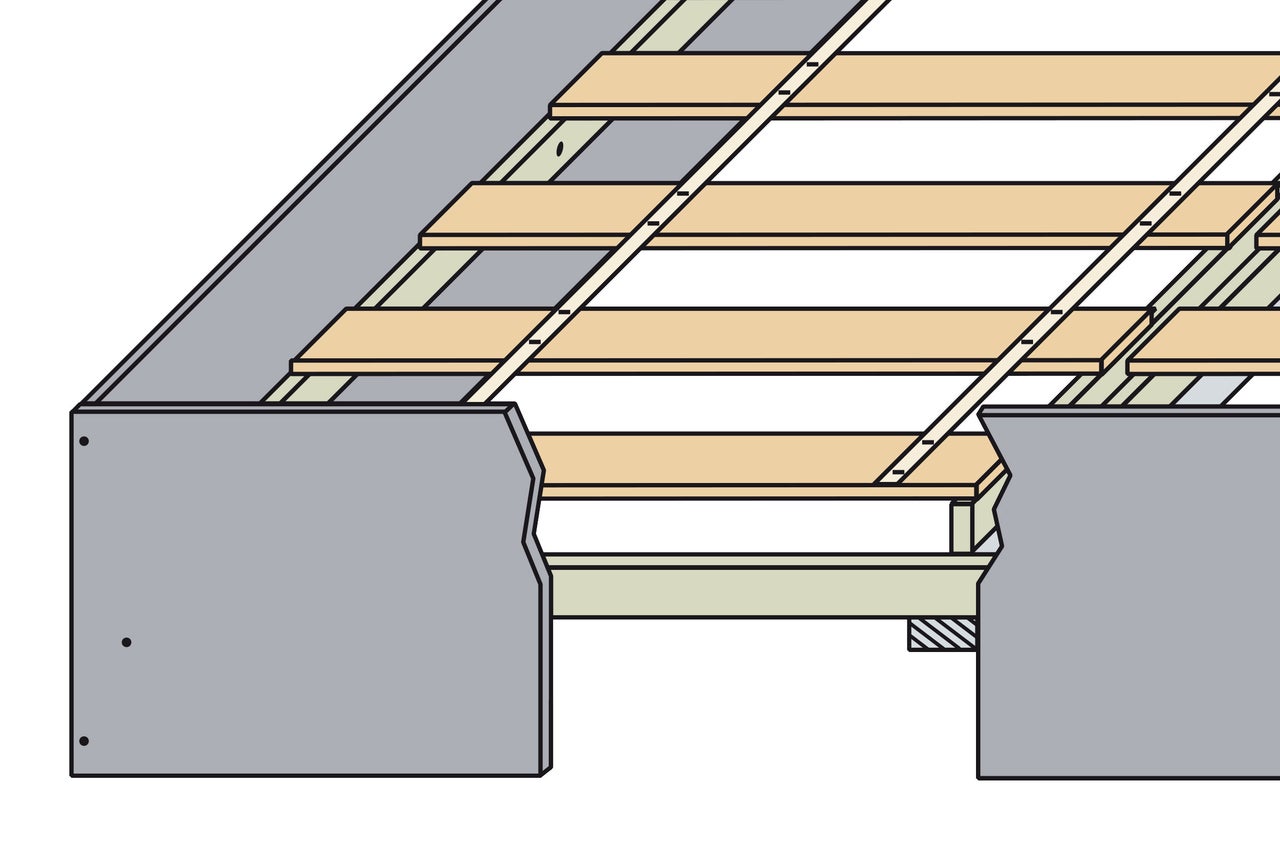

Lege die 26 Lattenrostteile zu je 13 Stück pro Seite in gleichmäßigen Abständen aus; nutze dazu ein Lattenrostteil als Abstandshalter. Schneide den Rollladengurt in 4 gleich lange Teile zu und tacker ihn mit 2 bis 4 Tackernadeln je Verbindung auf die ausgelegten Lattenrostteile. Drehe das Lattenrost nach der Fertigstellung auf die Gurtseite, um die Matratzen vor Beschädigungen zu schützen.
Für besseren Halt des Gurtes empfehlen wir Tackernadeln mit einer Mindestlänge von 12 mm.
Stufen anzeichnen

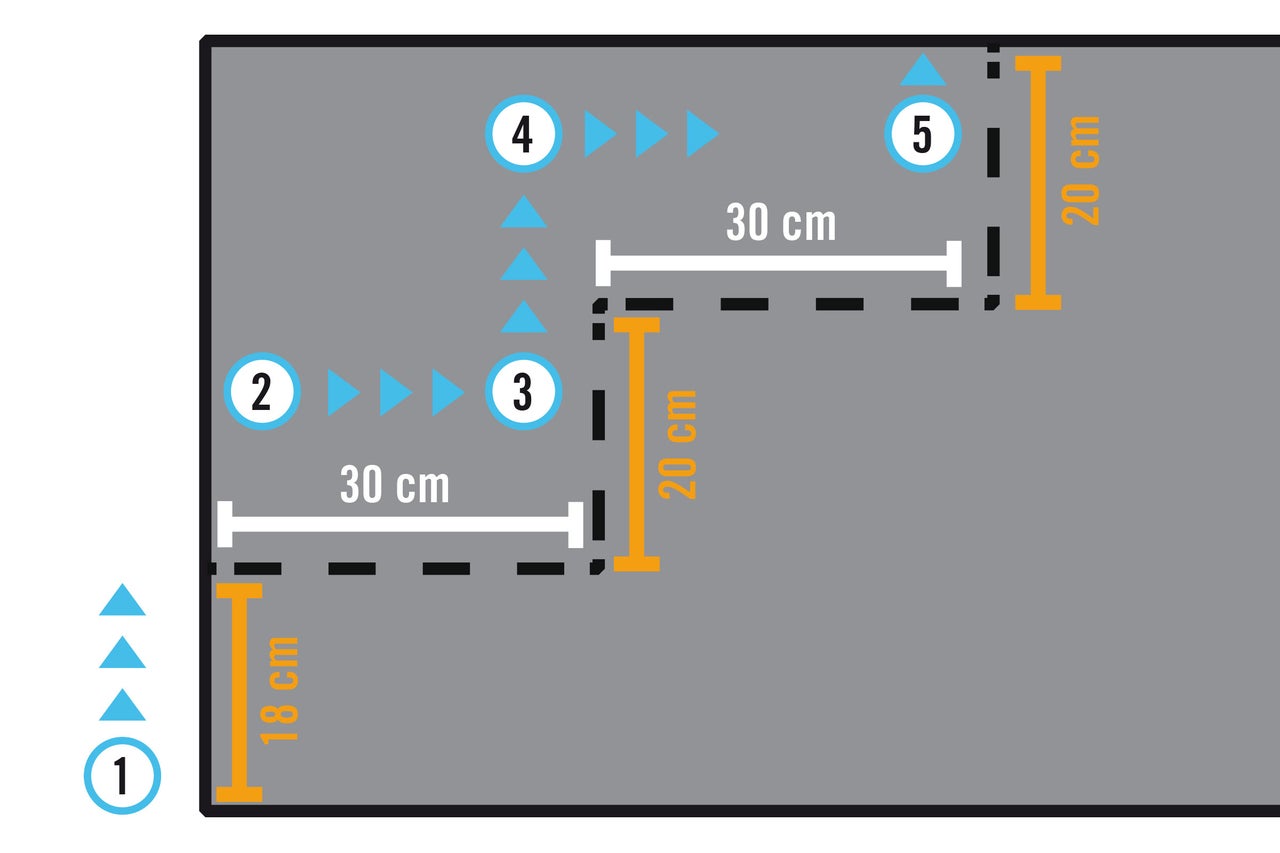

12
Zeichne an den 4 Seitenteilen für das Podest folgende Ausschnitte für die späteren Stufen an: 18 cm von unten, 30 cm zur Seite, dann 20 cm nach oben und wieder 30 cm zur Seite, und dann erneut 20 cm nach oben. Führe diese Ausschnitte an allen 4 Seitenteilen für das Podest durch.
13

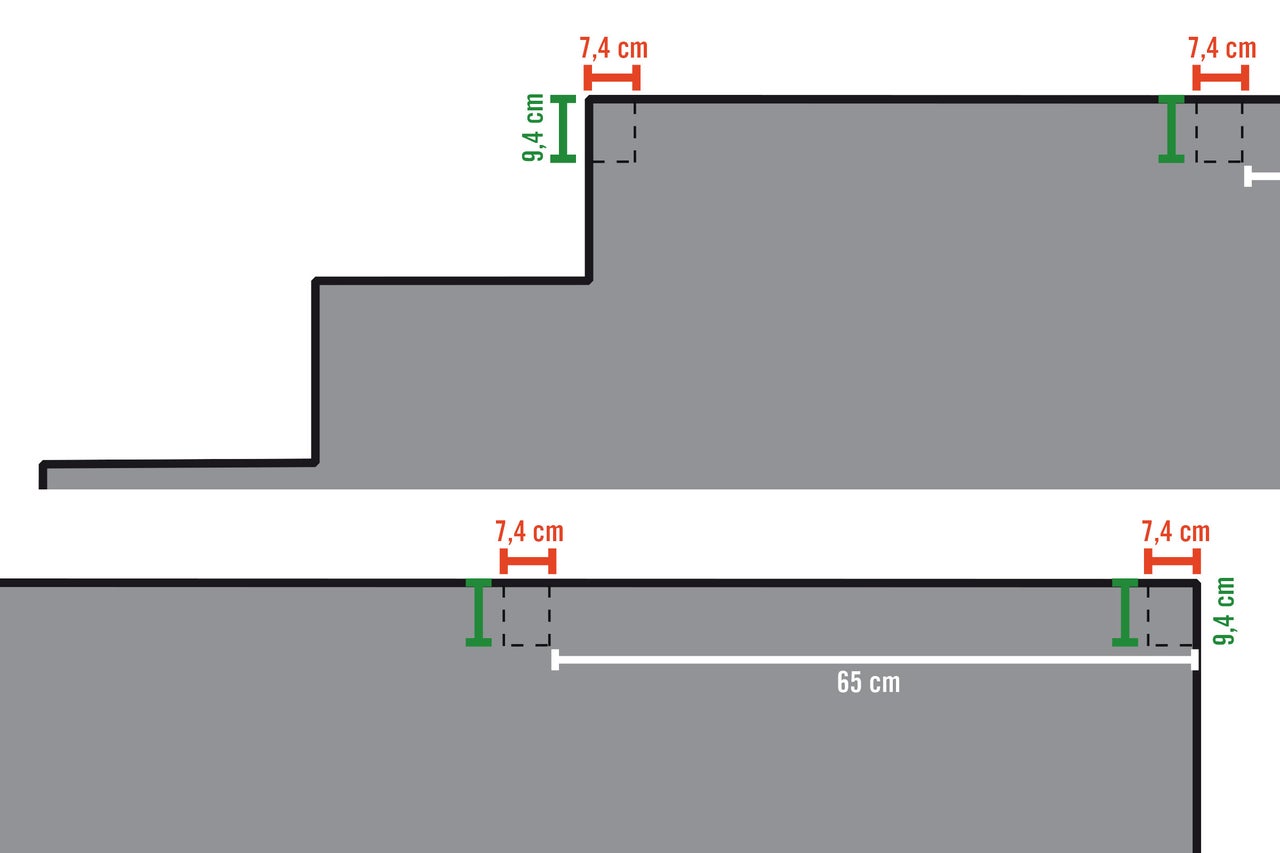

Zeichne an 3 Seitenteilen die Aussparungen für die Querbalken an. Eine Seite vom Podest steht später im Sichtbereich; deshalb wird am 4. Seitenteil der Querbalken von innen mit Winkeln befestigt.
Die Aussparungen sind 7,4 cm breit und 9,4 cm tief. Sie befinden sich an den Enden der zugeschnittenen Seitenteile und in der Mitte mit einem Abstand von 65 cm zum hinteren Rand. Achte auf einheitliche Abstände.
Bett mit Klappe
14

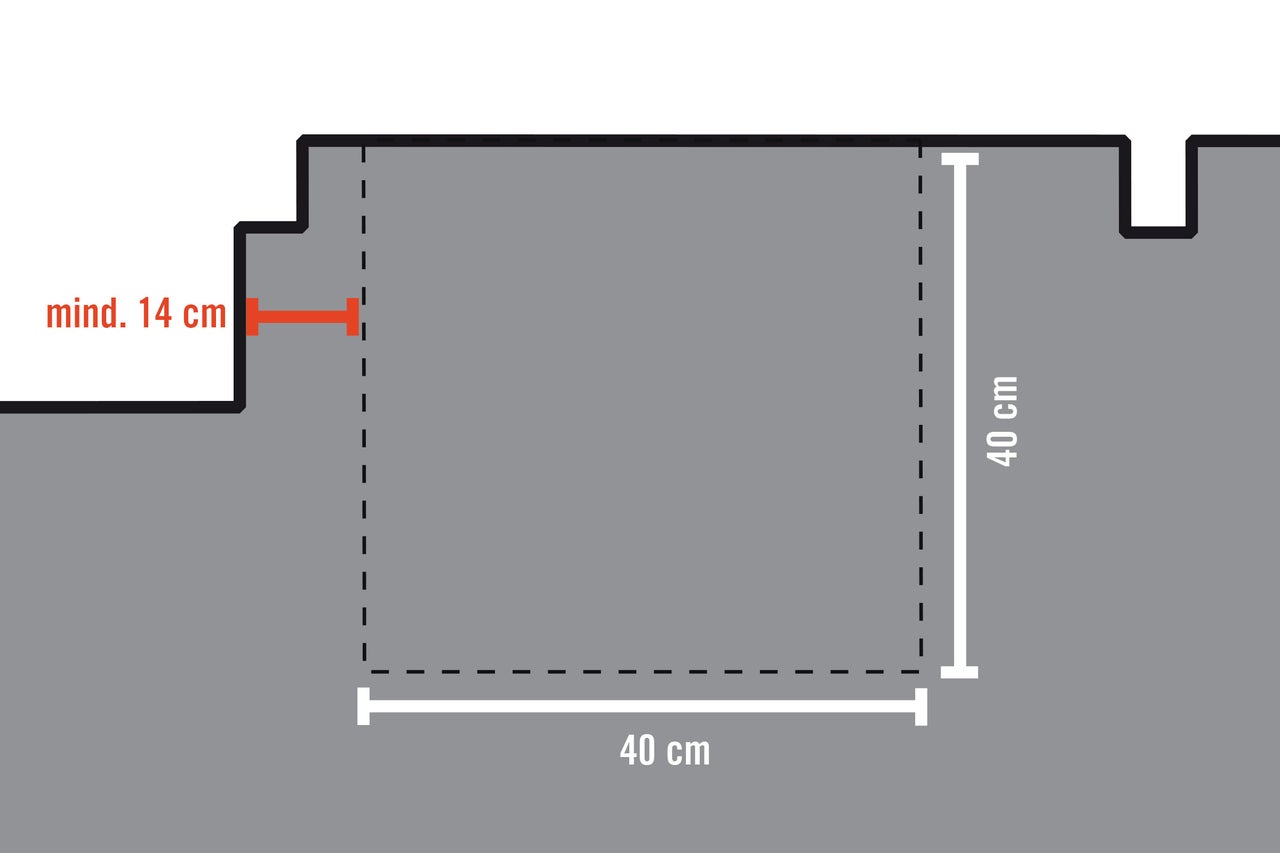

Nur bei Betten mit Klappe: Säge aus einem Seitenteil mit einem Abstand von mind. 14 cm zur ersten Stufe die seitliche Klappe aus: 40 x 40 cm. Falls das Bett später mit Laminat verkleidet werden soll, müssen an 2 Podestteilen seitliche Klappen angefertigt werden. Die Position der Klappen richtet sich nach dem späteren Standort des Bettes, da sie zugänglich sein müssen.
Tipp: Klappen beschriften
Beschrifte die Klappen nach dem Aussägen; für ein einheitliches Spaltmaß müssen sie wieder in ihr ursprüngliches Seitenteil eingesetzt werden.
Stufenversteifung befestigen
15

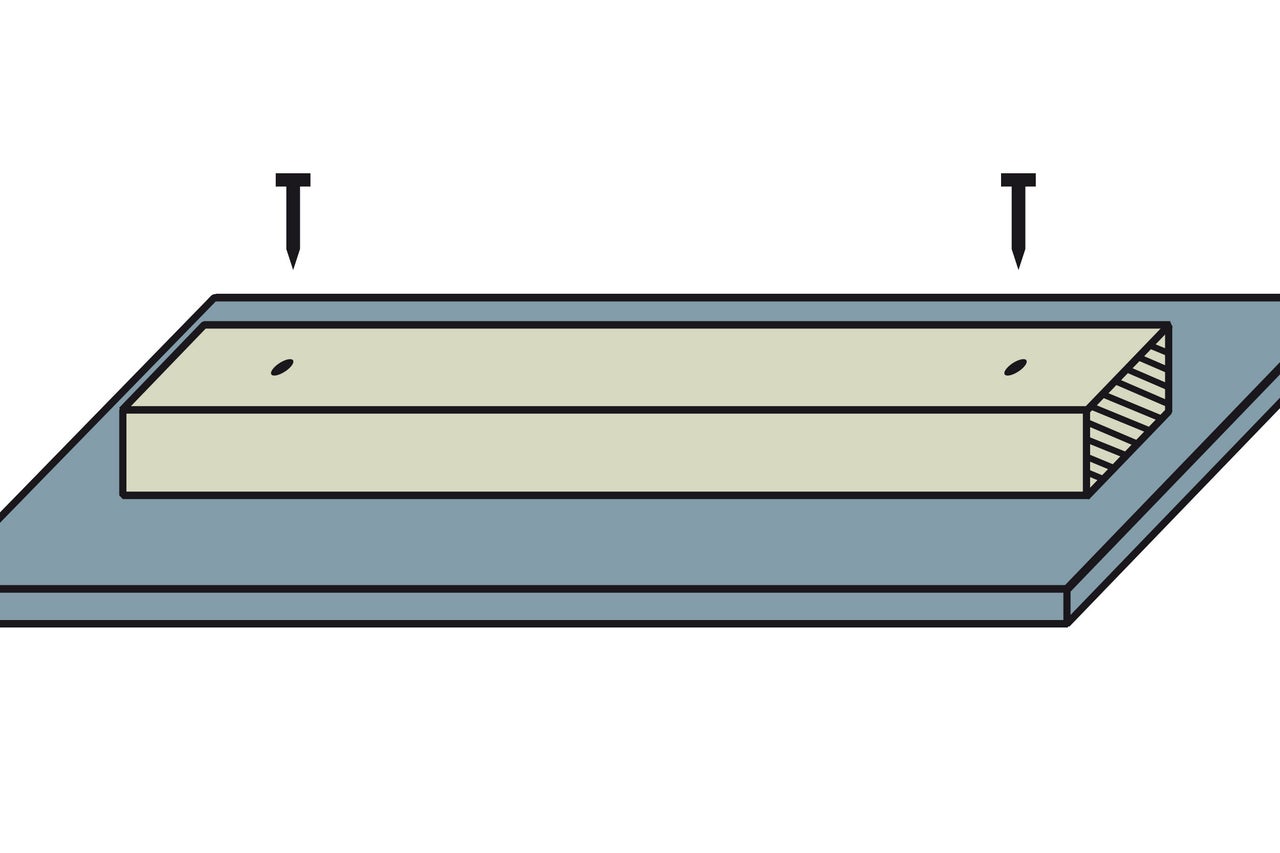

Verschraube an den 4 Trittstufen mittig die Stufenversteifungen mit je 2 x Schrauben. Stelle anschließend 2 Seitenteile parallel zu einander auf – die Seitenteile mit Klappen immer außen. Klemme einen Querbalken mittig ein, damit sie stabil stehen.
Stufenblende montieren
16

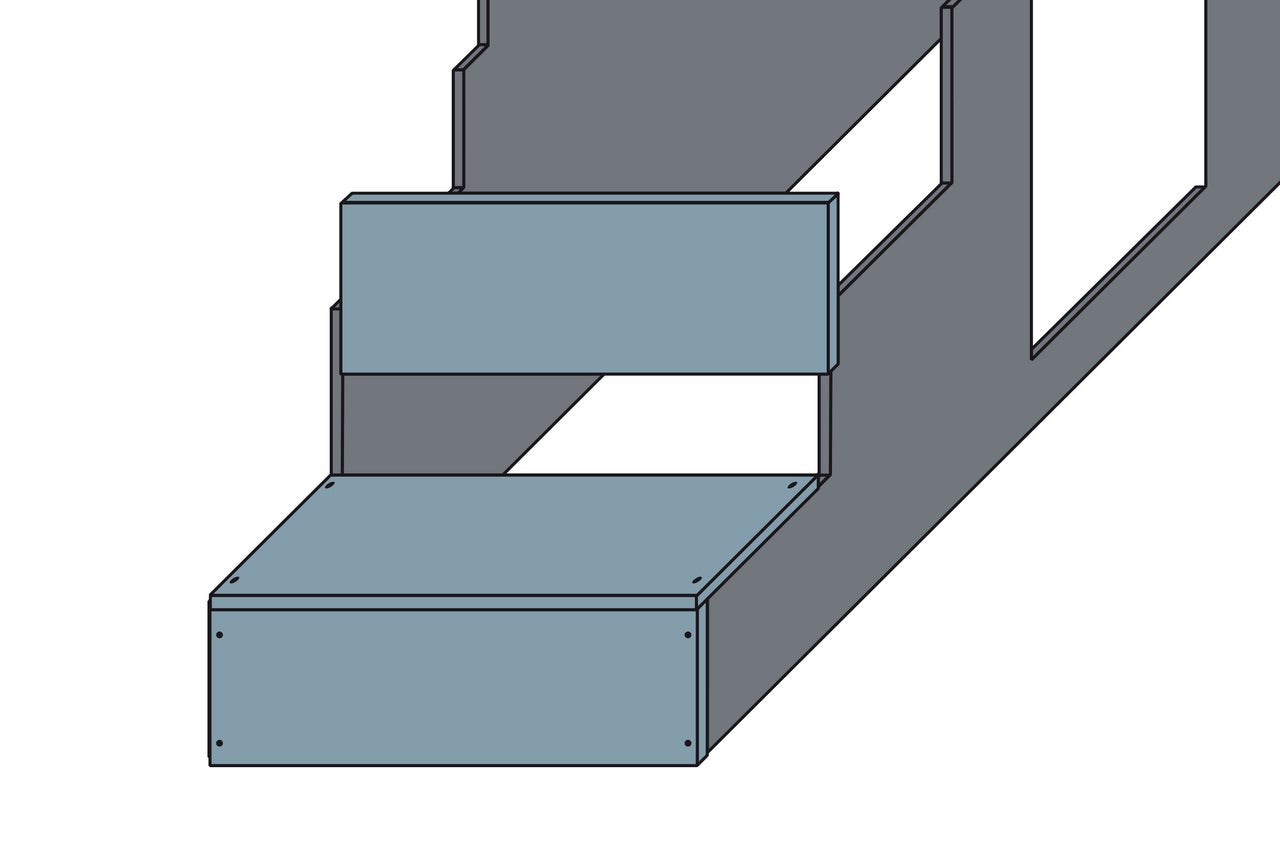

Stelle eine kleine Stufenblende an den Podestkorpus. Richte alle Teile rechtwinklig aus, sodass die Blende bündig mit den Seitenteilen abschließt. Verschraube die Blende mit 4 x Schrauben mit den Seitenteilen.
Trittstufe montieren

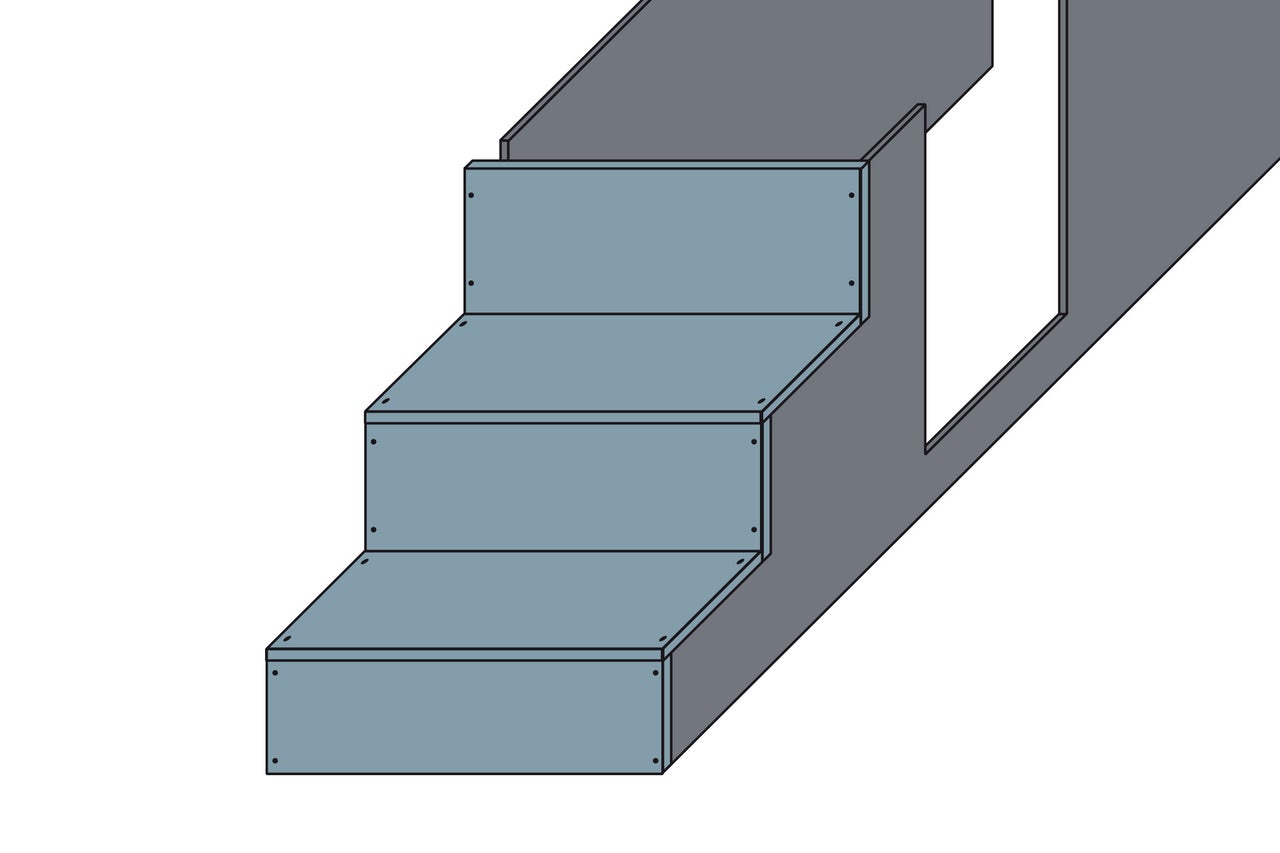

17
Lege nun die Trittstufe auf die Stufenblende. Achte darauf, dass sie seitlich mit den Seitenteilen und vorne mit der Stufenblende bündig abschließt; hinten muss ein Spalt für die nächste Stufe bleiben. Klemme die Stufenblende ein und befestige sie auf die gleiche Weise wie die keine Blende. Fahre auf diese Weise fort, bis beide Podestteile fertig sind – die Seitenteile mit Klappen immer außen.
Seitenteile befestigen
18

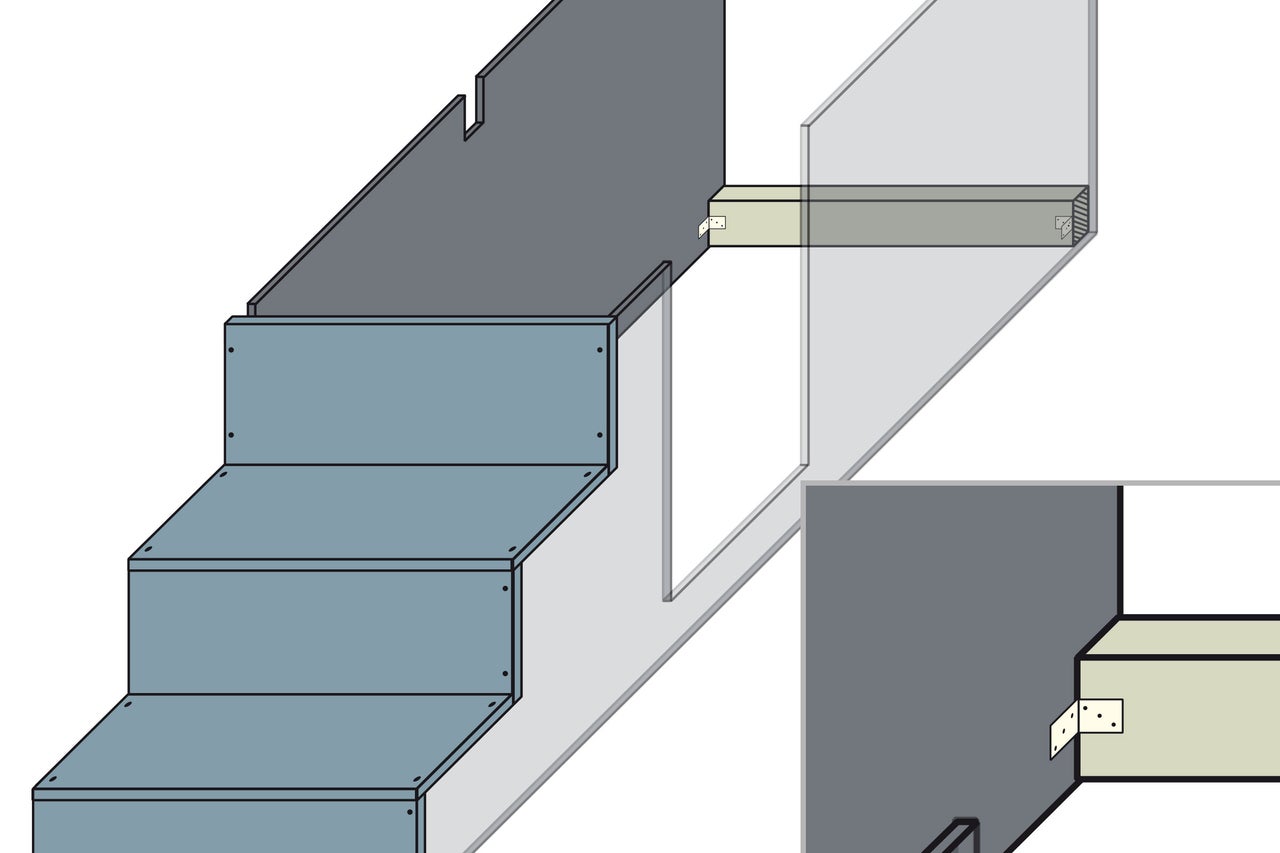

Die Querbalken von den Podestteilen werden hochkant im hinteren Bereich bündig angelegt und mit 2 Winkel befestigt. Achtung: Die Winkel werden an den Seitenteilen mit Schrauben befestigt, am Balken selbst jedoch mit 4,5 x 60 mm , wegen der Materialstärke.
Podestgerüst ausrichten
19
Lege die Querbalken in die Aussparungen und richte das Podestgerüst rechtwinklig aus. Befestige die Querbalken mit Winkel an den Seitenteilen auf die gleiche Weise wie den Querbalken: an den Seitenteilen mit 4,0 x 20 mm Schrauben , am Balken mit 4,5 x 60 mm Schrauben.
Seitliche Klappe befestigen

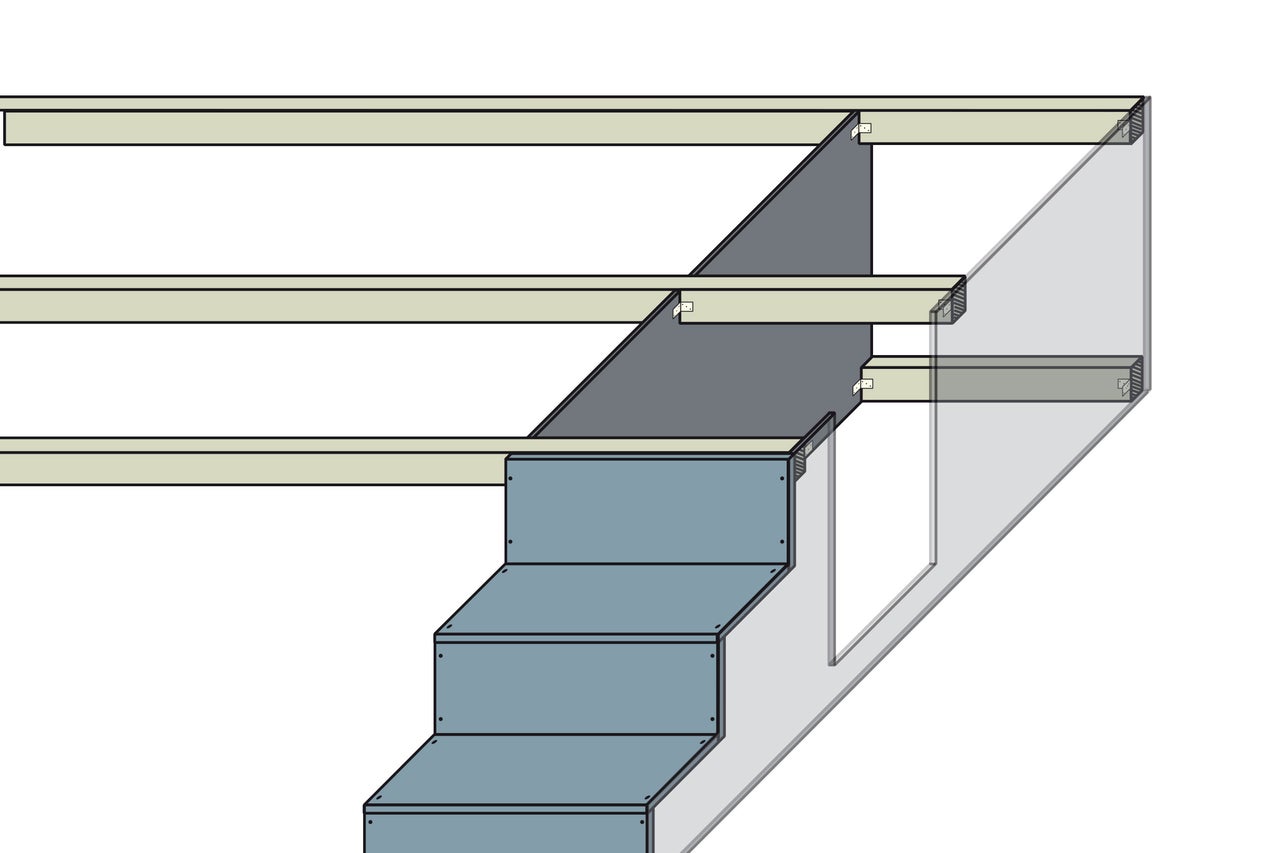

20
Jetzt wird die Vorrichtung für die seitliche Klappe angefertigt: Montiere den Balken mit der schmalen Seite nach oben mit 2 Winkel und Schrauben zwischen den zwei vorderen Querbalken. Verschraube den Balken mit 3 x Schrauben so am unteren Ausschnittrand, dass er zu einem Drittel über die Kante ragt. Justiere und verschraube anschließend die Magnetschnapper an den Balken und an der Klappe. Zum einfachen Öffnen empfiehlt es sich, an der Klappe eine Öffnung in Fingergröße au zusägen. Falls Du keine Klappe von oben benötigst, kannst Du jetzt die Deckplatte befestigen.
21

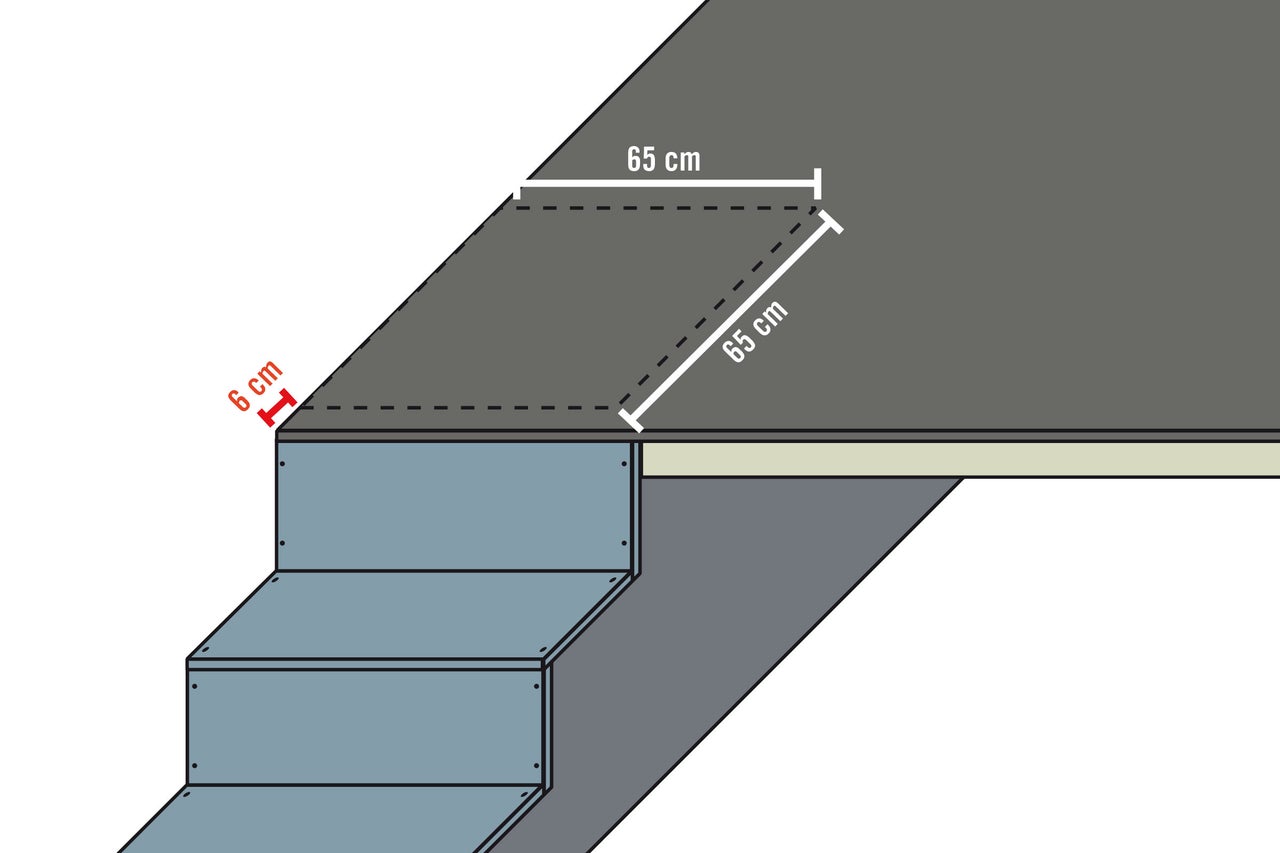

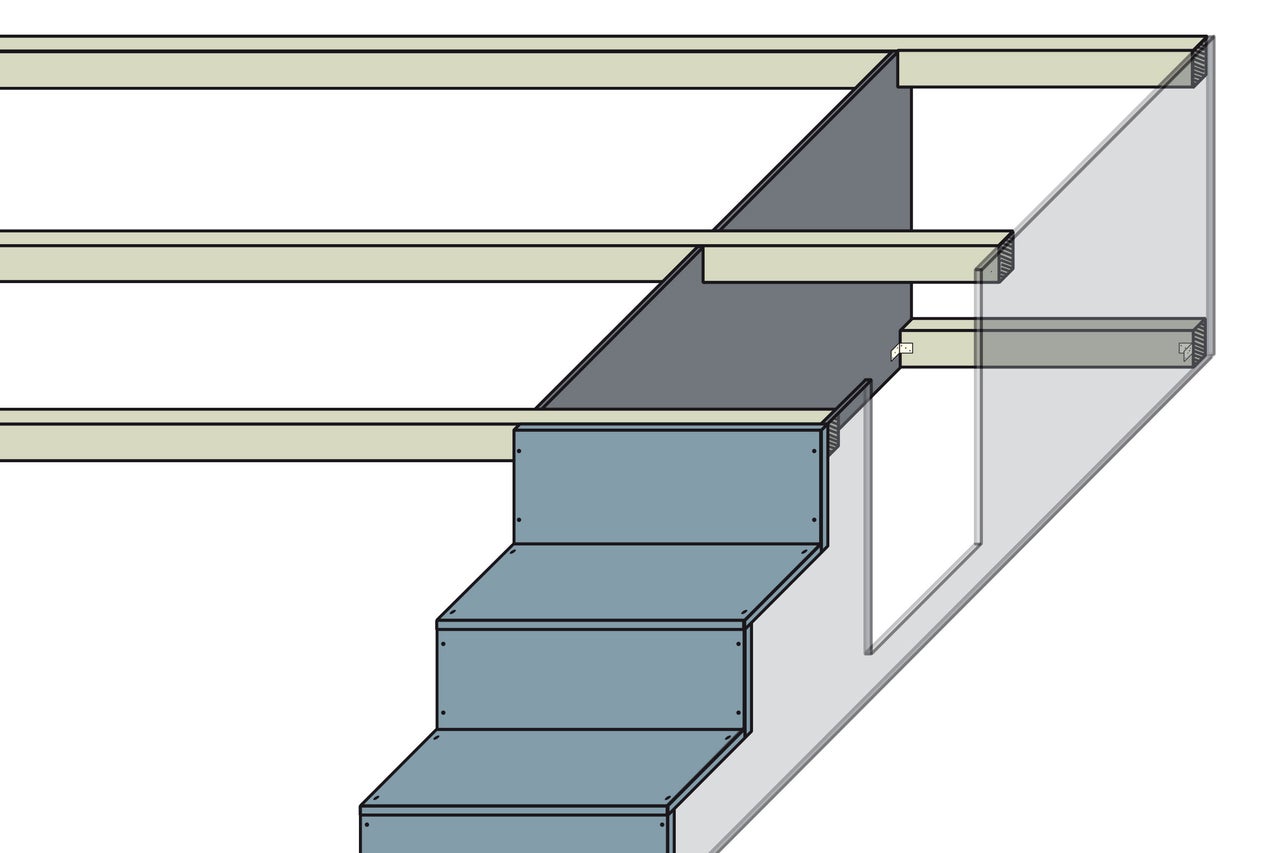

Mit Klappe von oben: Die Klappe muss einen Abstand von mind. 6 cm zur ersten Stufe haben, um eine Stolperkante und Beschädigung der Deckplatte zu vermeiden. Die Breite der Klappe ist variabel, darf aber nicht größer als 55 cm sein. Die Klappe muss für ausreichende Stabilität auf den Balken aufliegen. Zeichne die Klappe an und säge sie aus.
22

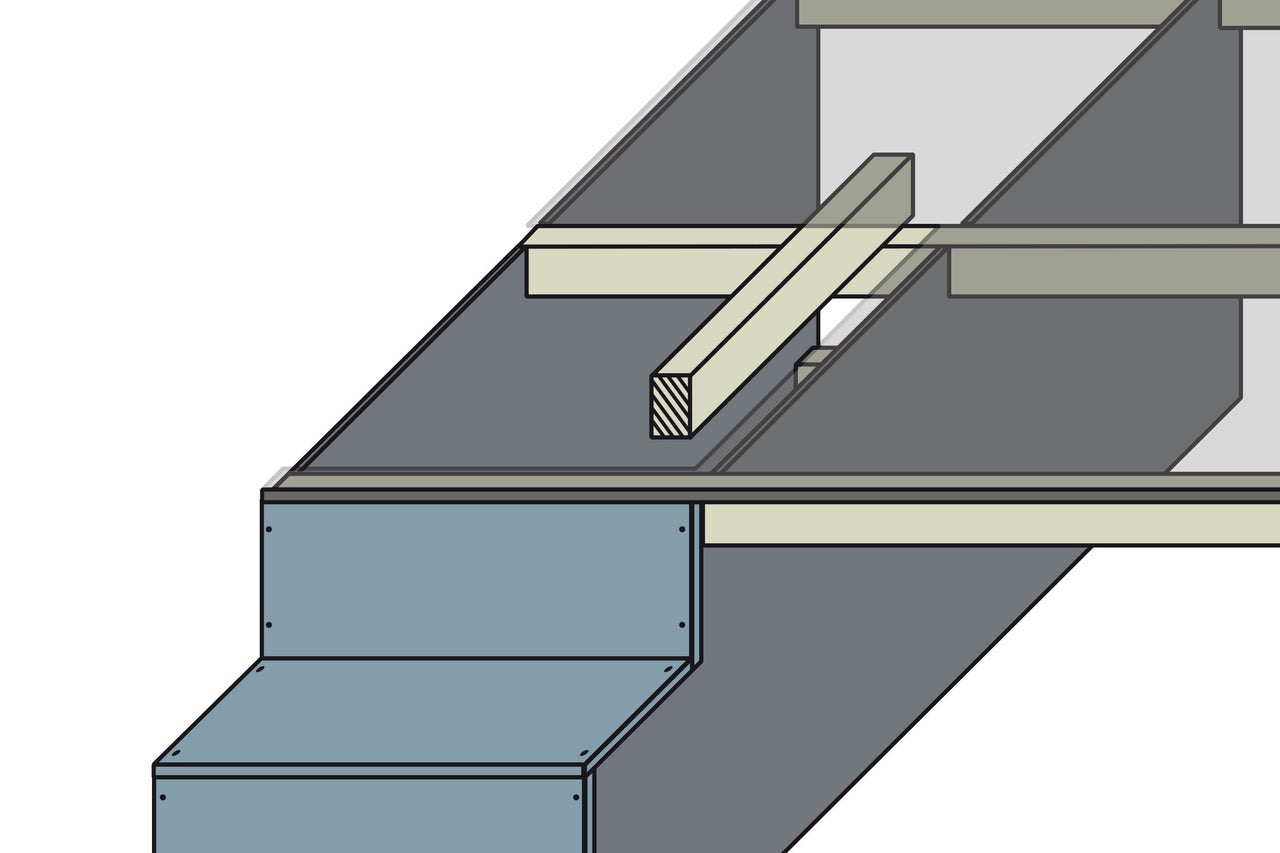

Montiere nach dem Aussägen der Klappe im passenden Abstand einen zusätzlichen Balken mit der schmalen Seite nach oben zwischen den vorderen Querbalken – mit 2 Winkeln und Schrauben.

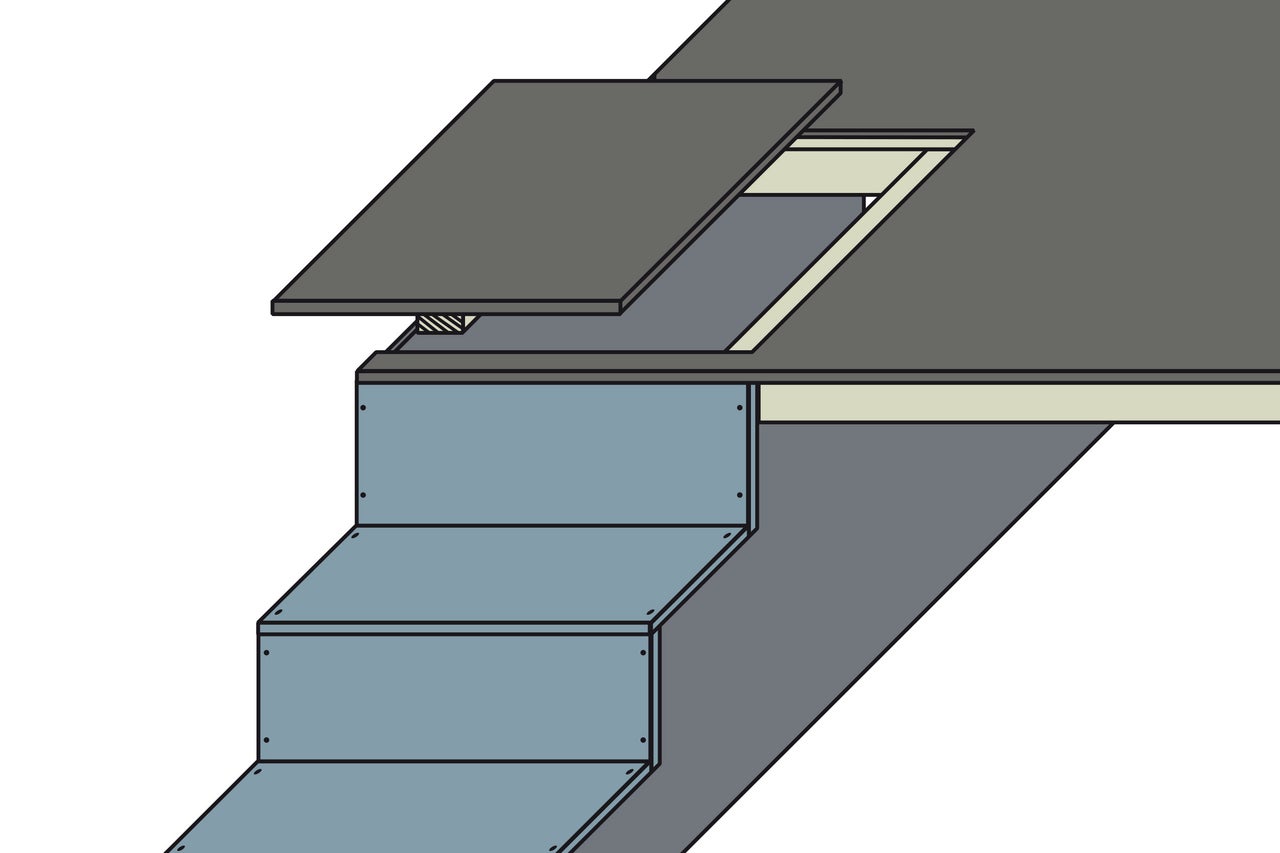

23
An der Klappe selbst wird ein zusätzlicher Balken parallel zur langen Seite befestigt, so wie wie bei den Trittstufen.
Deckplatte montieren
24
Lege danach die Deckplatte auf das Podestgerüst, richte sie allseitsbündig aus und verschraube sie mit Schrauben.
Vorderblende fixieren

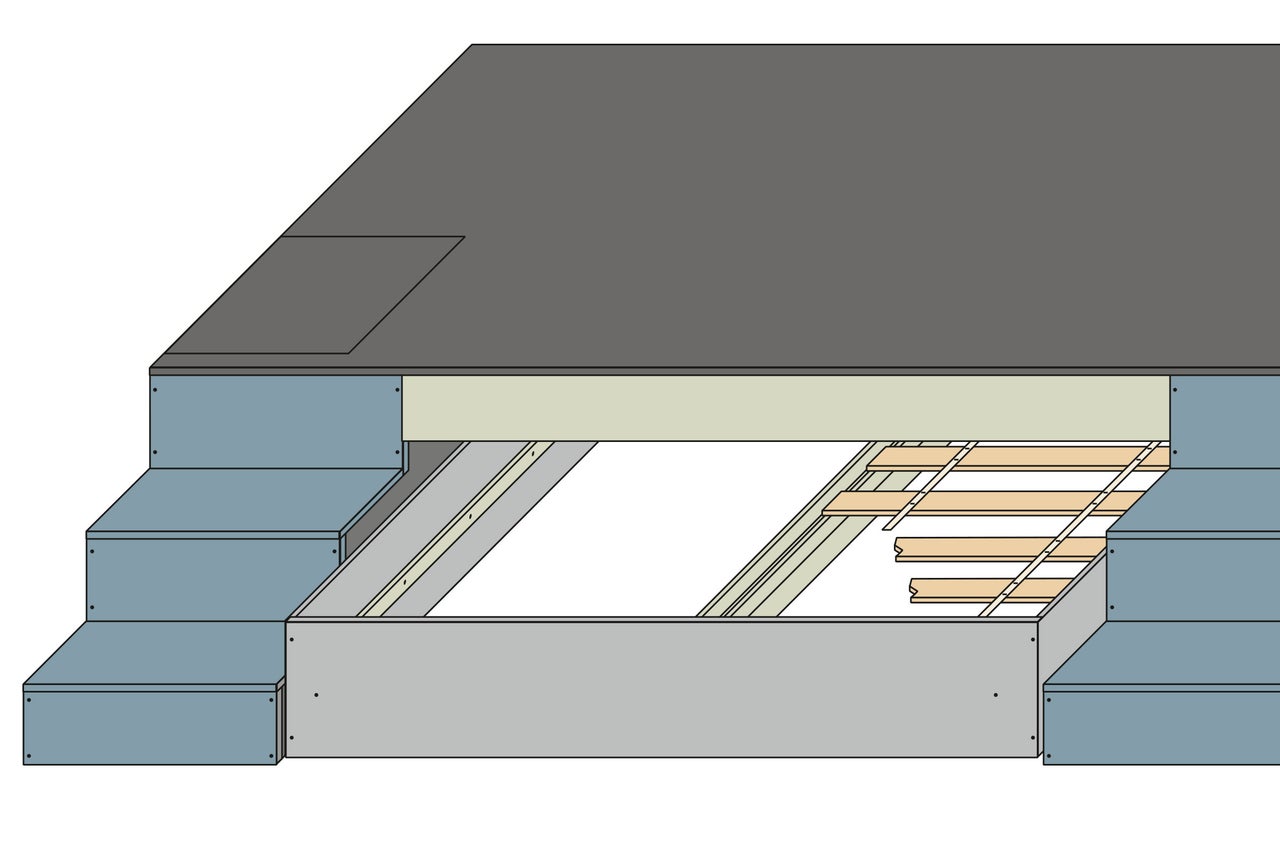

25
Fixiere die Vorderblende mit Schraubzwingen zwischen den Podestseitenteilen. Prüfe nun vorsichtig, ob der Bettkasten mit Matratze darunter passt. Falls nicht, muss die Vorderblende auf das nötige Maß gekürzt werden. Befestige sie anschließend mit je 2 Winkeln und mit Schrauben an den Podestseitenteilen und an der Deckplatte. Nun werden alle sichtbaren Teile farbig behandelt. Hier empfiehlt sich, Zement- und Bodenfarbe zu verwenden.
Verspachtel die Schraubenköpfe vor dem Streichen, damit man sie später nicht sieht.
