An Rohrbögen muss der PE-Schlauch je nach Rohr-Radius ein- oder mehrmals keilförmig eingeschnitten werden.
Je nach Einkerbung wird die Rohrisolierung am Winkel eingekerbt.
Anleitung
Rohre isolieren
Dass die Rohre mitheizen, ist zwar richtig, aber ein falsches Argument gegen die Isolierung. Denn sie heizen unkontrolliert. Also, Ärmel hoch und ran ans Rohr.
RohrisolierungZum Shop
Warum Rohre isolieren?
Auch wenn die Rohre mitheizen, ist es kostensparender Heizungsrohre zu isolieren. Mit der richtigen Dämmung kannst Du Deinen Brennstoffverbrauch bis zu 15 % reduzieren. Die Beratungsgesellschaft co2online hat zudem errechnet, dass Du durch gedämmte Rohre Deinen CO 2-Ausstoß im Durchschnitt um 350 kg pro Jahr reduzieren kannst. Damit schonst Du also nicht nur Deinen Geldbeutel, sondern leistest zudem einen positiven Beitrag zum Klimaschutz.
Rohrdurchmesser mit Messschieber ermitteln
Den Rohrdurchmesser kannst du mit einem Messschieber (früher Schieblehre) abmessen. Oder Du misst den Rohrumfang mit einem Bandmaß, einer Schnur o. Ä. und teilst den gemessenen Wert durch 3,14 – das Ergebnis ist der Rohrdurchmesser.
PE-Schlauch an Rohrbögen
Material
PE-Rohrisolierung angeschlitzt 15x9 mm
PVC-Klebeband grau 5 cm x 10 m
Clipse für PE-Schläuche 50 Stück
PE-Tape 10 m x 50 mm x 3 mm
von
Werkzeuge
Arbeitsschritte

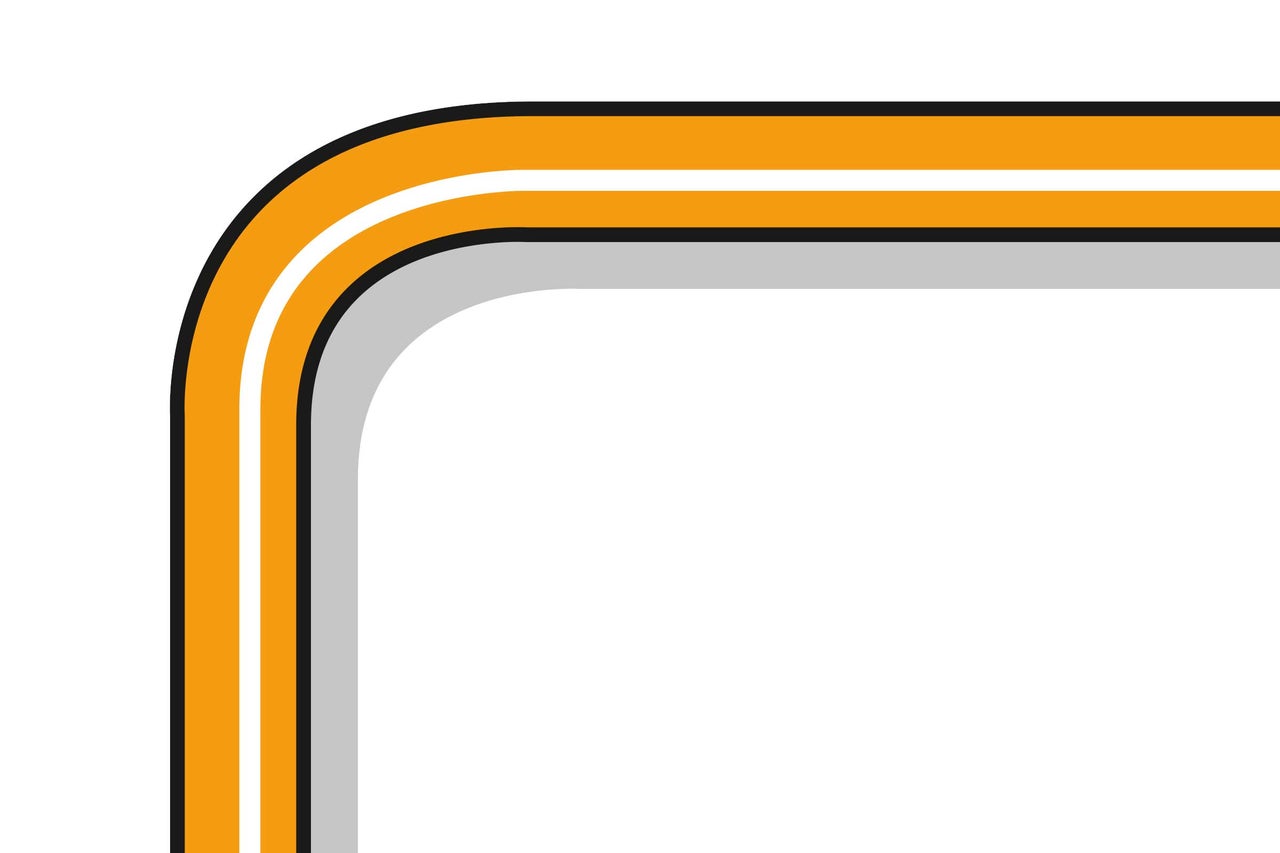

PE-Schlauch keilförmig einschneiden
01

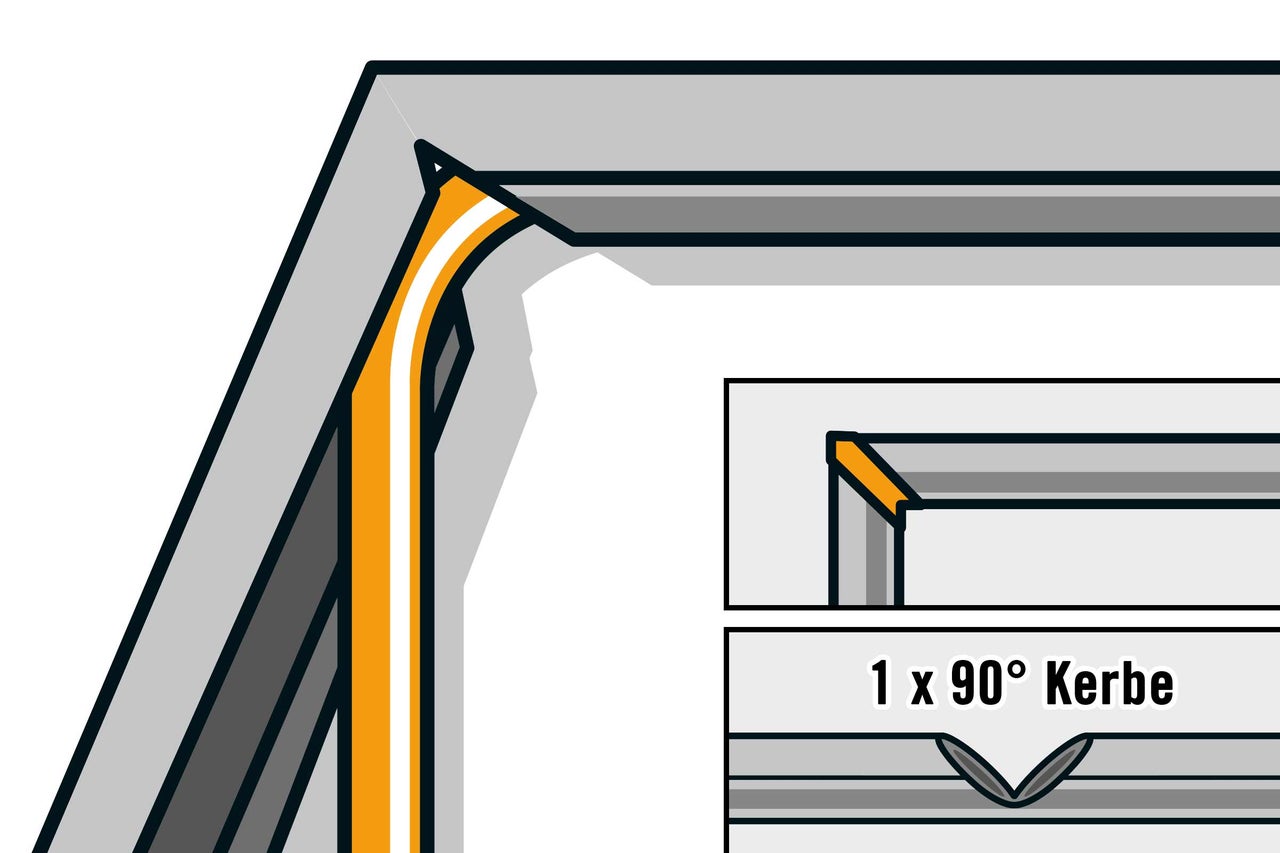

PE-Schlauch mit Radius bis 2 cm schneiden
02
Für einen Radius bis 2 cm wird mithilfe der Gehrungslade ein 90°-Keil aus dem PE-Schlauch herausgeschnitten. Den PE-Schlauch nicht ganz durchschneiden.
Die Gehrungslade gibt die richtige Schnitttiefe vor.
PE-Schlauch mit Radius bis 5 cm schneiden
03

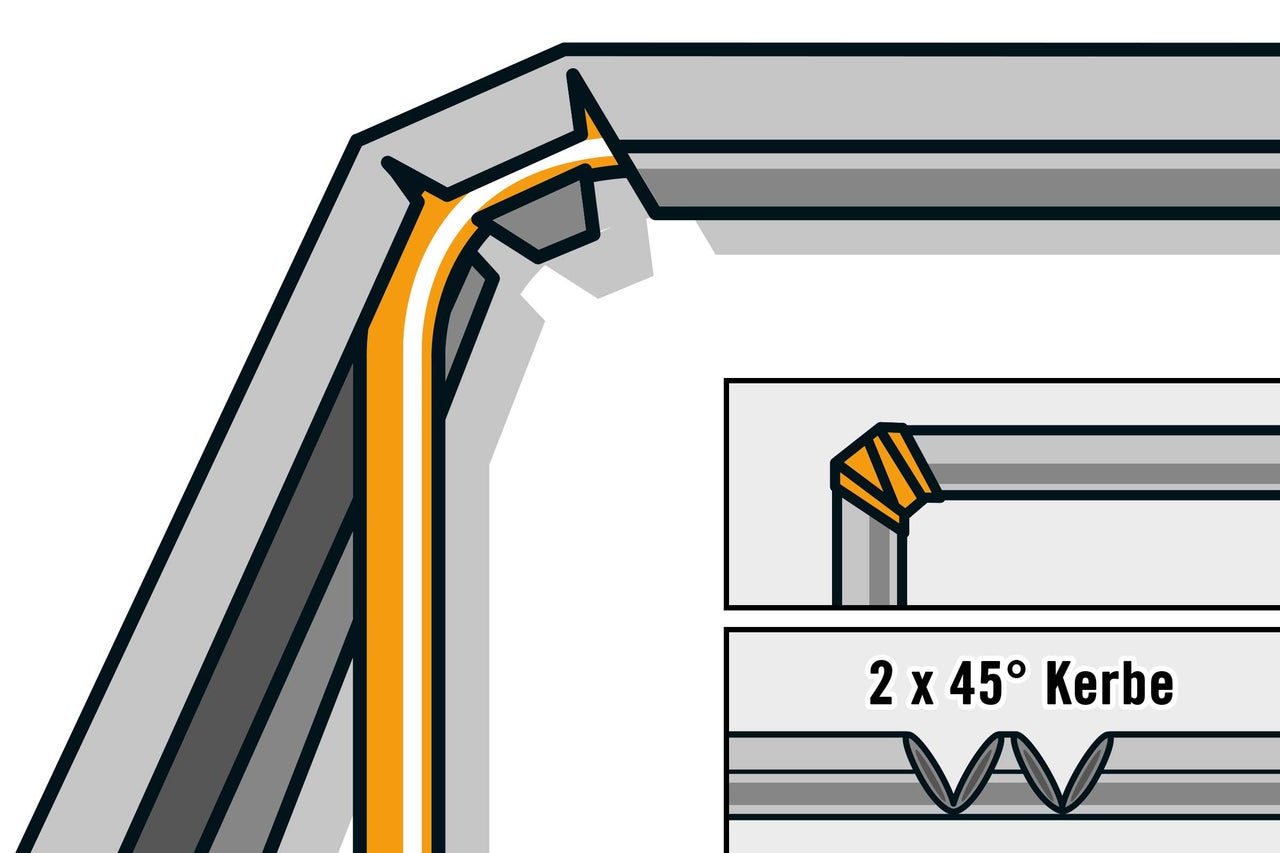

Bei Radien von 2 bis 5 cm schneidet man zwei Keile mit je 45° heraus.
PE-Schlauch mit Radius ab 5 cm schneiden
04

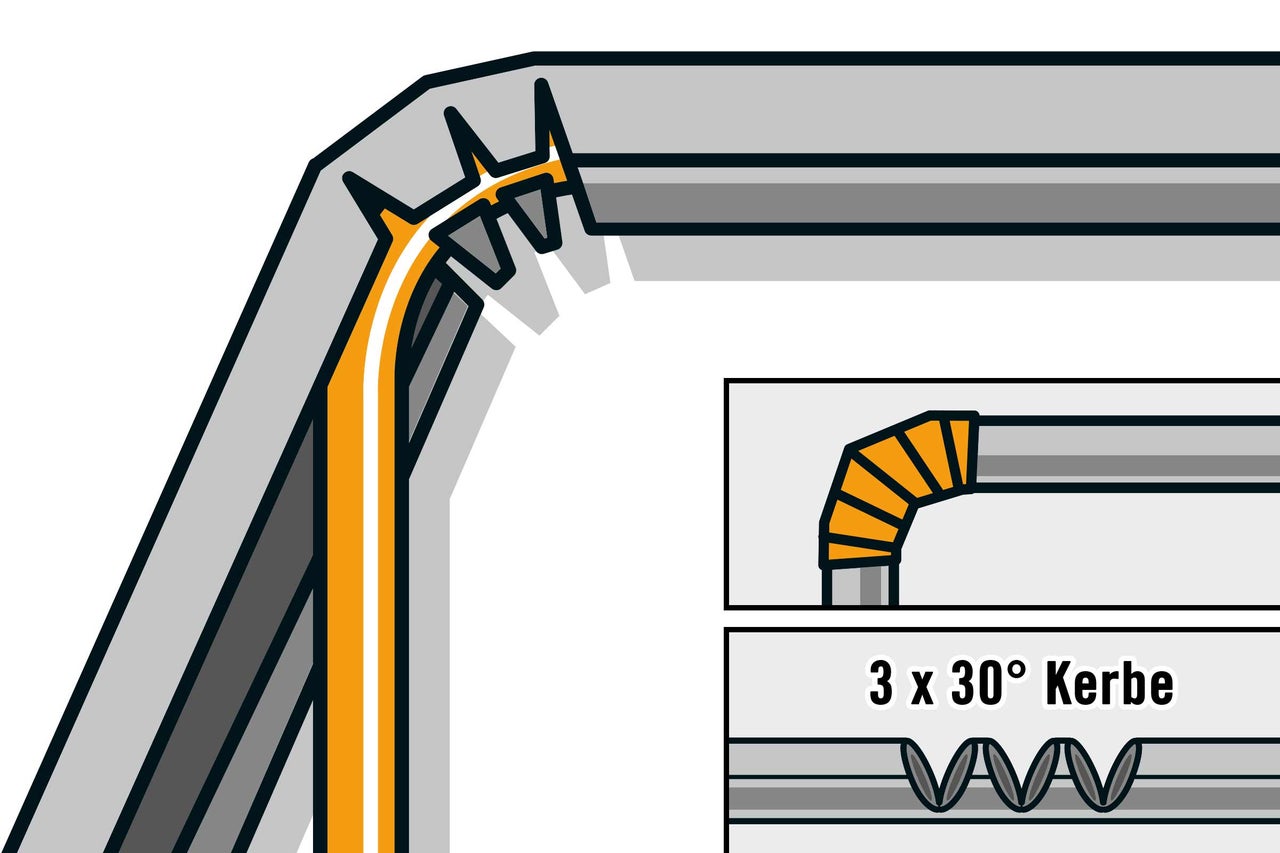

Bei noch größeren Radien sollten drei Keile mit je 30° herausgeschnitten werden. Über die Abstände zwischen den Keilausschnitten lassen sich die PE-Schläuche an jeden Radius anpassen.
Mineralwollschalen an Rohrbögen
Material
ROXOLID Alu Tape Aluminiumband silber 48 ...
Rohrisolierung Climatube®Wool 28-20 1m a ...
von
Werkzeuge
Arbeitsschritte

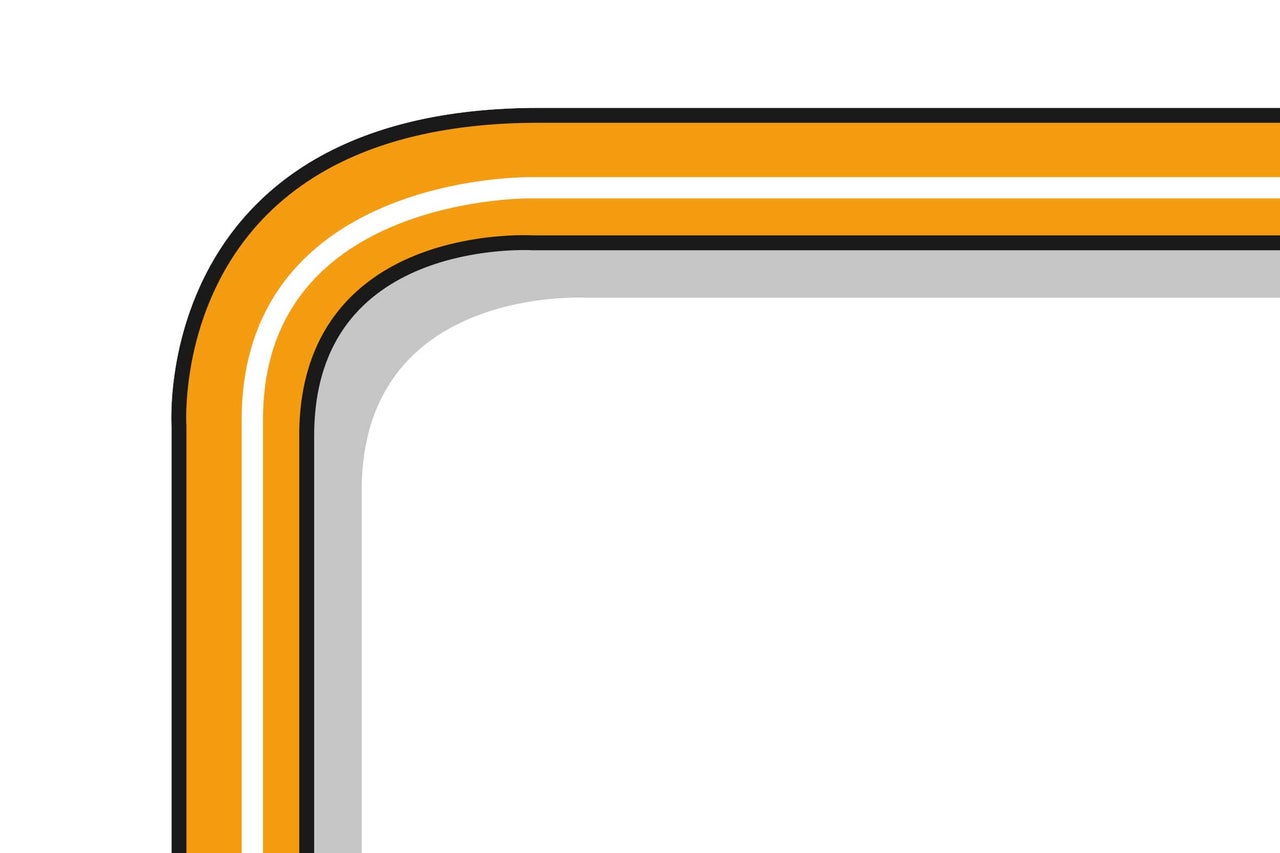

Rohrschalen mit Radius bis 2 cm schneiden
05
Für einem kleinen Radius bis 2 cm werden in der Gehrungslade zwei Rohrschalenenden im 45°-Winkel zugeschnitten.
Rohrschalen mit Gehrungslade zuschneiden
Zum Schneiden der Rohrschalen immer eine Gehrungslade verwenden, mit der Du die Winkel von 90°, 45° und 30° präzise schneiden kannst. Zum Schneiden gut geeignet ist ein Dämmstoffmesser oder ein Messer mit gerader Klinge (30 cm). Nach dem Schnitt werden die Rohrschalen am Längsschlitz aufgebogen und über das Rohr geschoben. Je nach Produkt wird das Schutzpapier der Überlappung abgezogen, die Schalen fest zusammengedrückt bzw. verklebt oder mit Clipsen verschlossen.
Mineralwollschalen verbinden
06
Stülpe die Rohrschalen über die Rohre, schiebe sie dicht aneinander und verbinde sie.
Rohrschalen mit Radius über 2 cm schneiden
07
Für Radien über 2 cm schneidest Du aus der Rohrschale zwei 45°-Keile heraus – die Rohrschale dabei nicht vollständig durchtrennen.

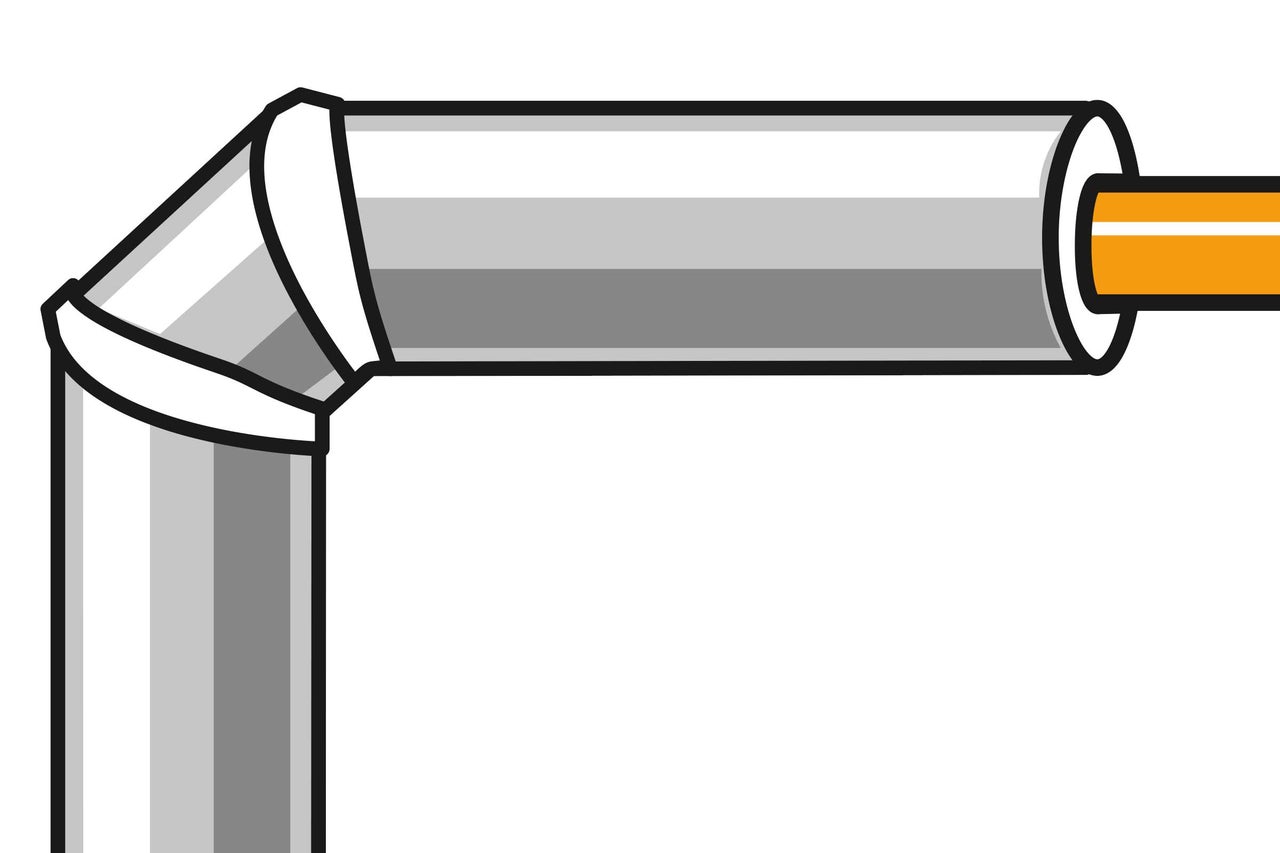

Rohrschalen mit alukaschiertem Klebeband verschließen
08

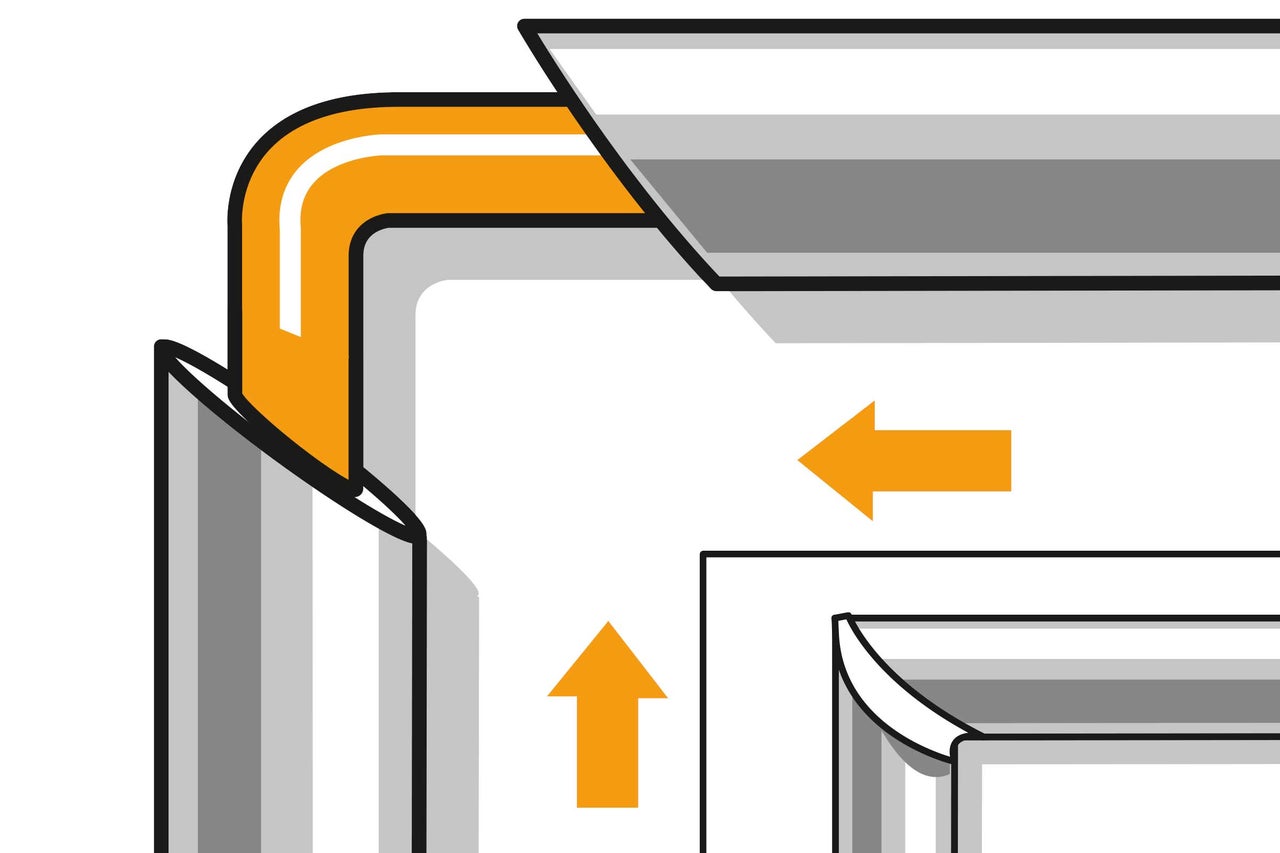

Stülpe nun die Rohrschalen über das Rohr und verschließe sie mit alukaschiertem Klebeband. Verklebe auch die Längsstöße mit alukaschiertem Klebeband.
Rohrschalen verbinden
Bei Rohrschellen wird der Abstand zur zuletzt verlegten Schale gemessen und eine Rohrschale mit diesem Maß abgeschnitten. Ab der Rohrschelle eine weitere Rohrschale anfügen. Die Rohrschalen dicht zusammendrücken und den Stoß mit Aluminiumband umwickeln.
PE-Rohre und Mineralwolleschalen an Abzweigungen
Material
Rohrisolierung Climatube®Wool 28-20 1m a ...
ROXOLID Alu Tape Aluminiumband silber 48 ...
PE-Schutzschlauch für 18x4 mm L:10 m
PVC-Klebeband grau 5 cm x 10 m
von
Werkzeuge
Arbeitsschritte
Rohr für T-Abzweigung zuschneiden
09

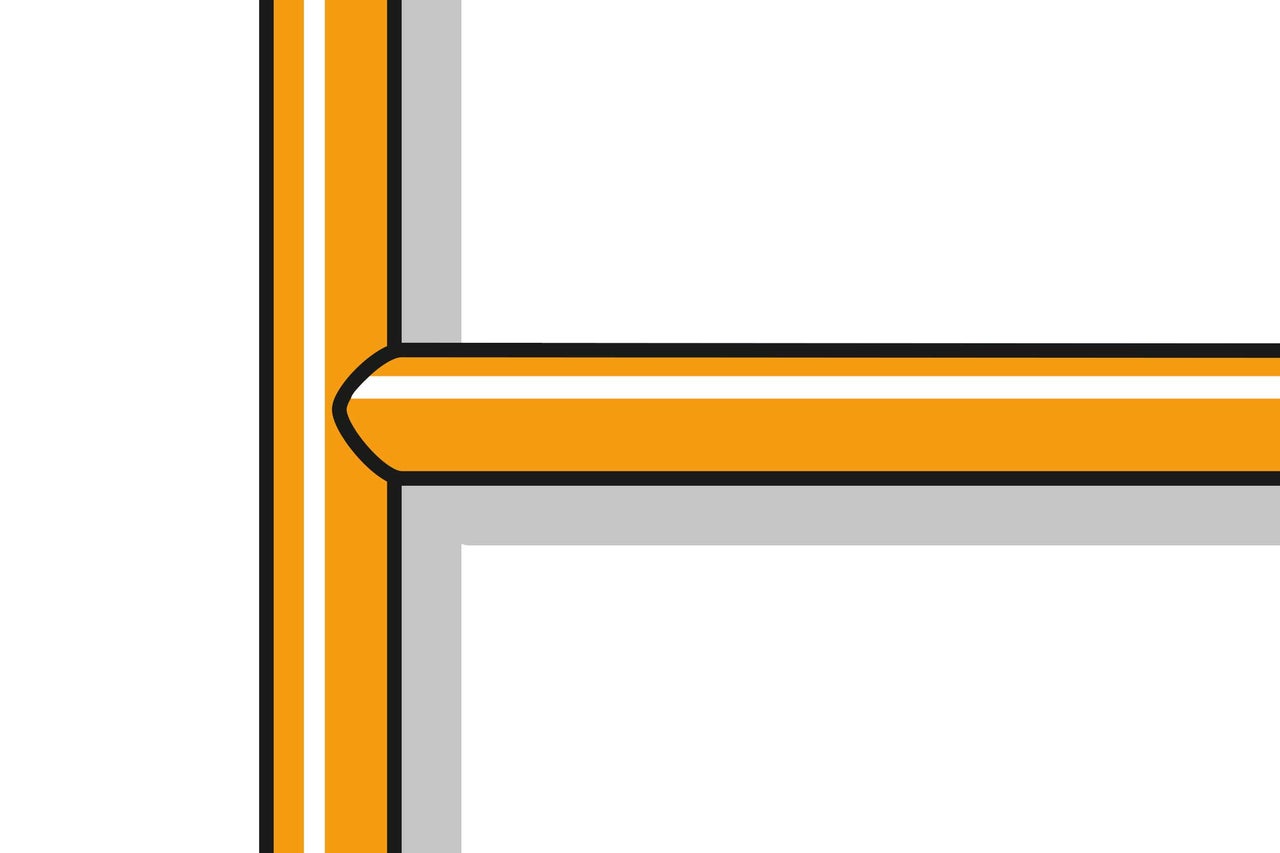

Nicht flexible Isolierschläuche wie PE-Rohre oder Mineralwolleschalen werden an T-Abzweigungen in der Gehrungslade keilförmig zugeschnitten.

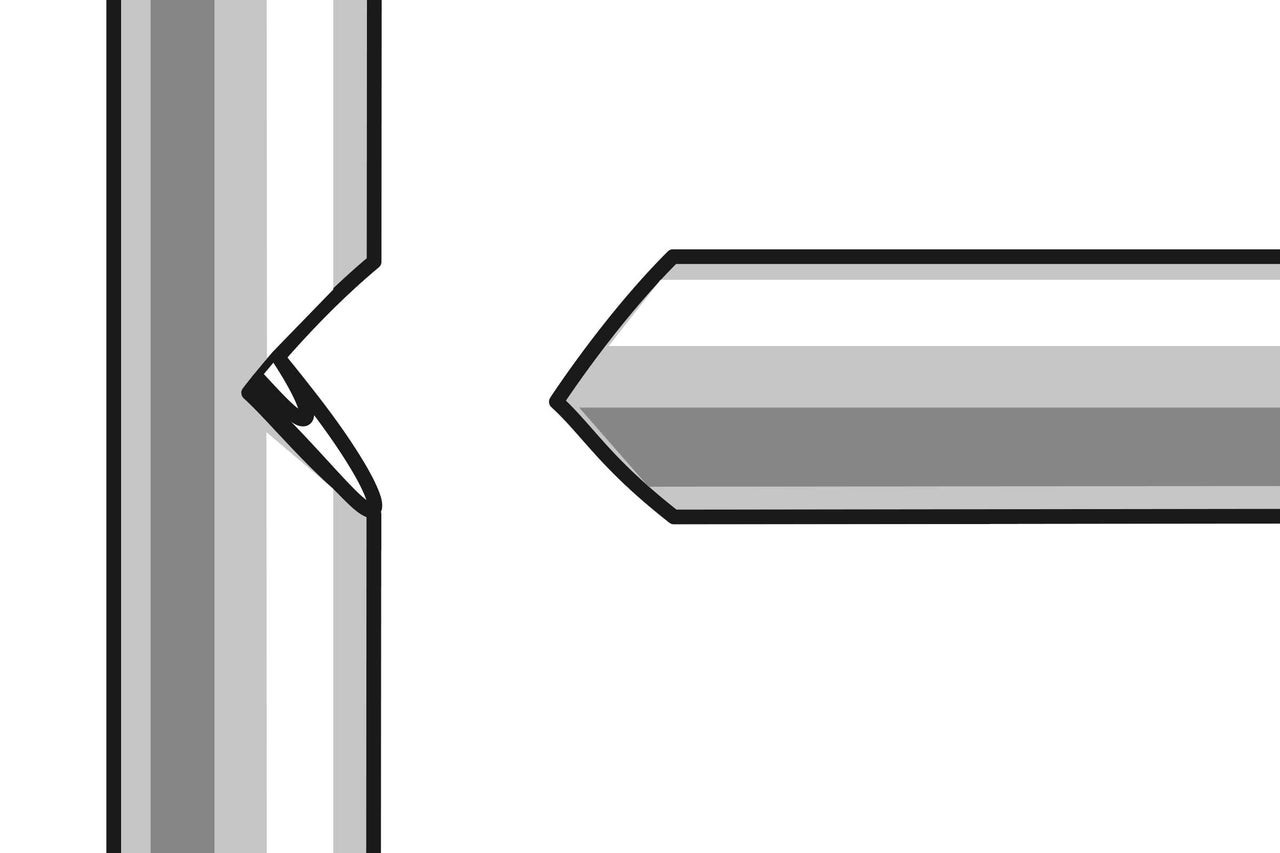

Keil im 90°-Winkel ausschneiden
10
Lege das durchgehende Rohr mit dem Längsschlitz nach oben in die Gehrungslade. Schneide dann einen Keilausschnitt im 90°-Winkel bis zur Schlauchmitte aus.
11
Das Gegenstück ebenfalls mit dem Längsschlitz nach oben in die Gehrungslade legen und im 90°-Winkel „anspitzen“.
Der Längsschlitz sollte beim Schneiden in der Gehrungslade oben sein.

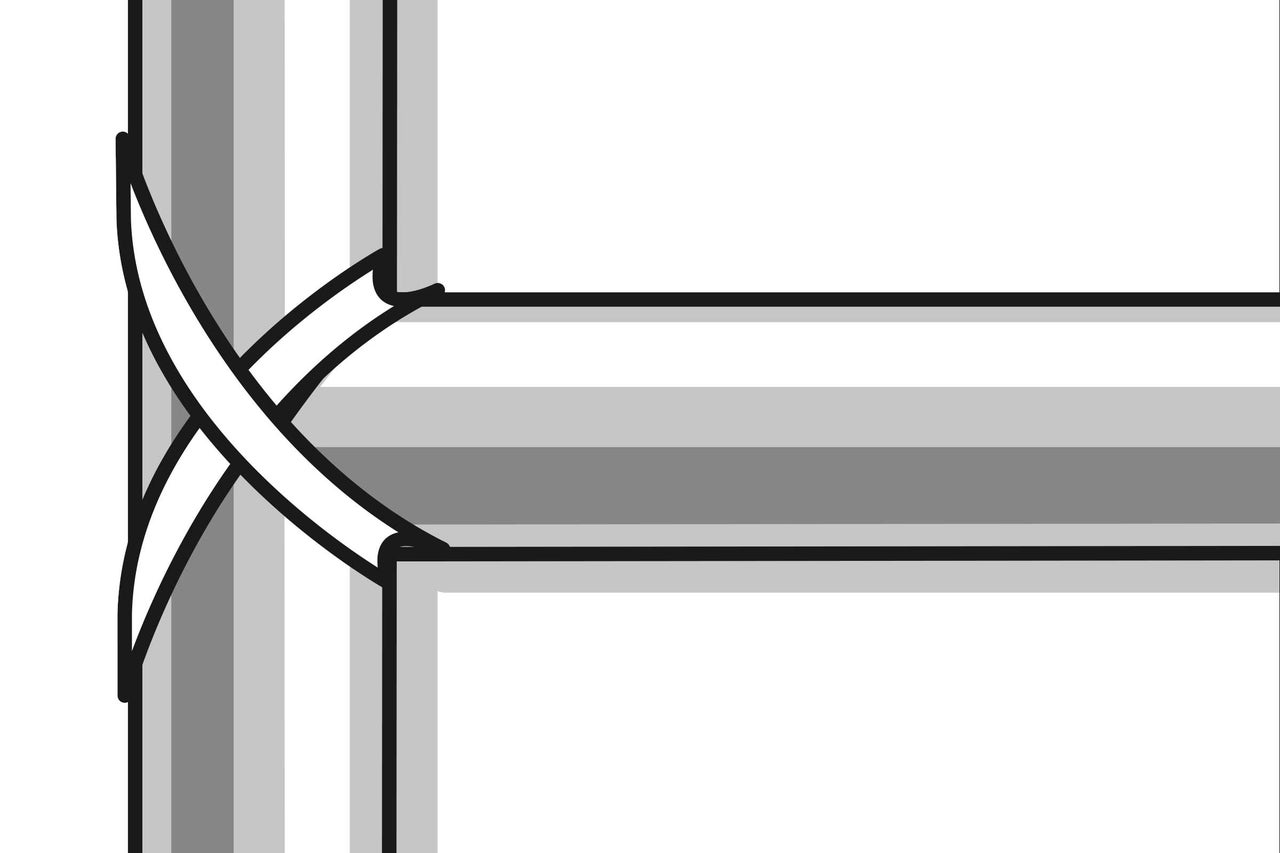

T-Abzweigung fixieren
12

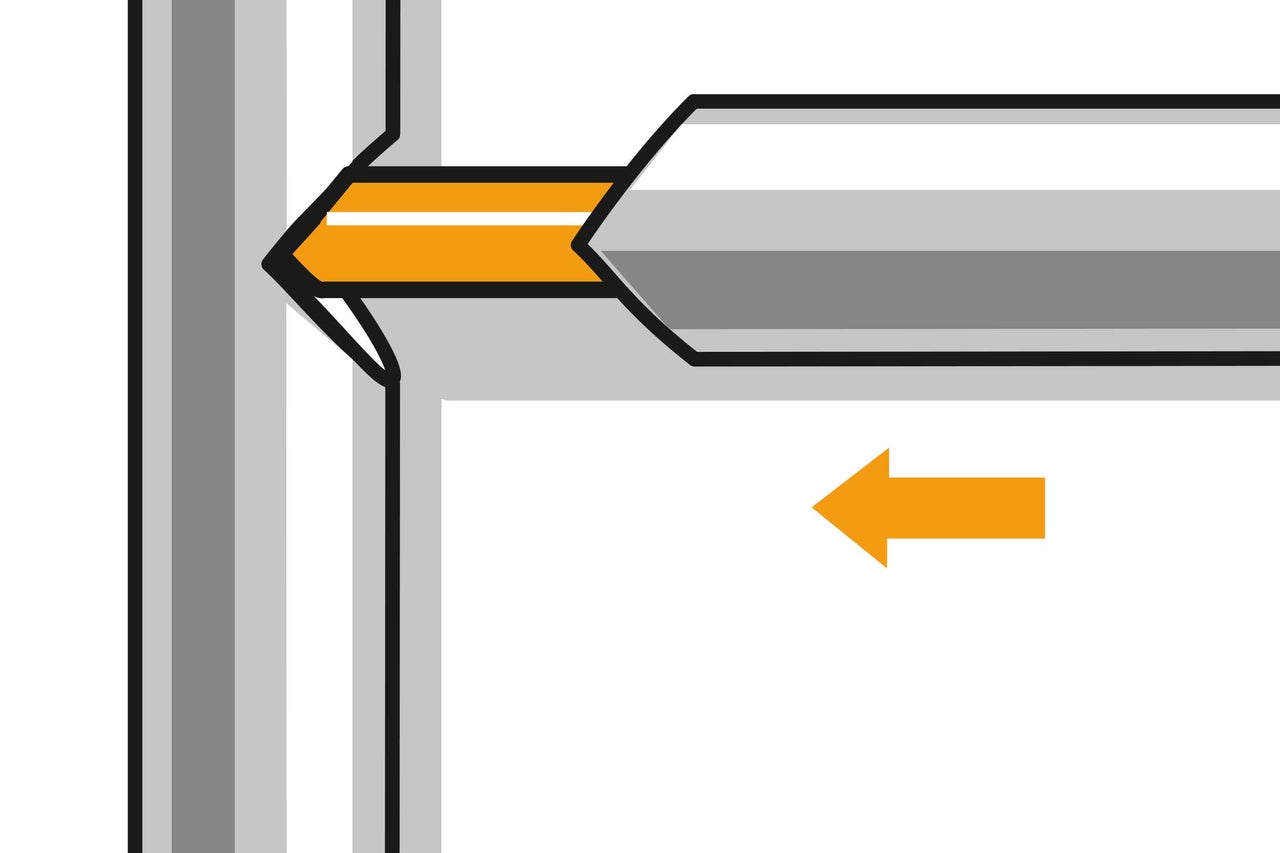

Verbinde nun beide Enden miteinander, sodass das angespitzte Ende genau in den Keil passt. Zum Schluss verklebst Du die Verbindung mit passendem Klebeband.
Kautschukschlauch an Rohrbögen und Abzweigungen
Material
Kautschuk-Rohrisolierung selbstklebend 1 ...
Kautschuk Band sk 50mm / 15m (online nur ...
von
Werkzeuge
Arbeitsschritte

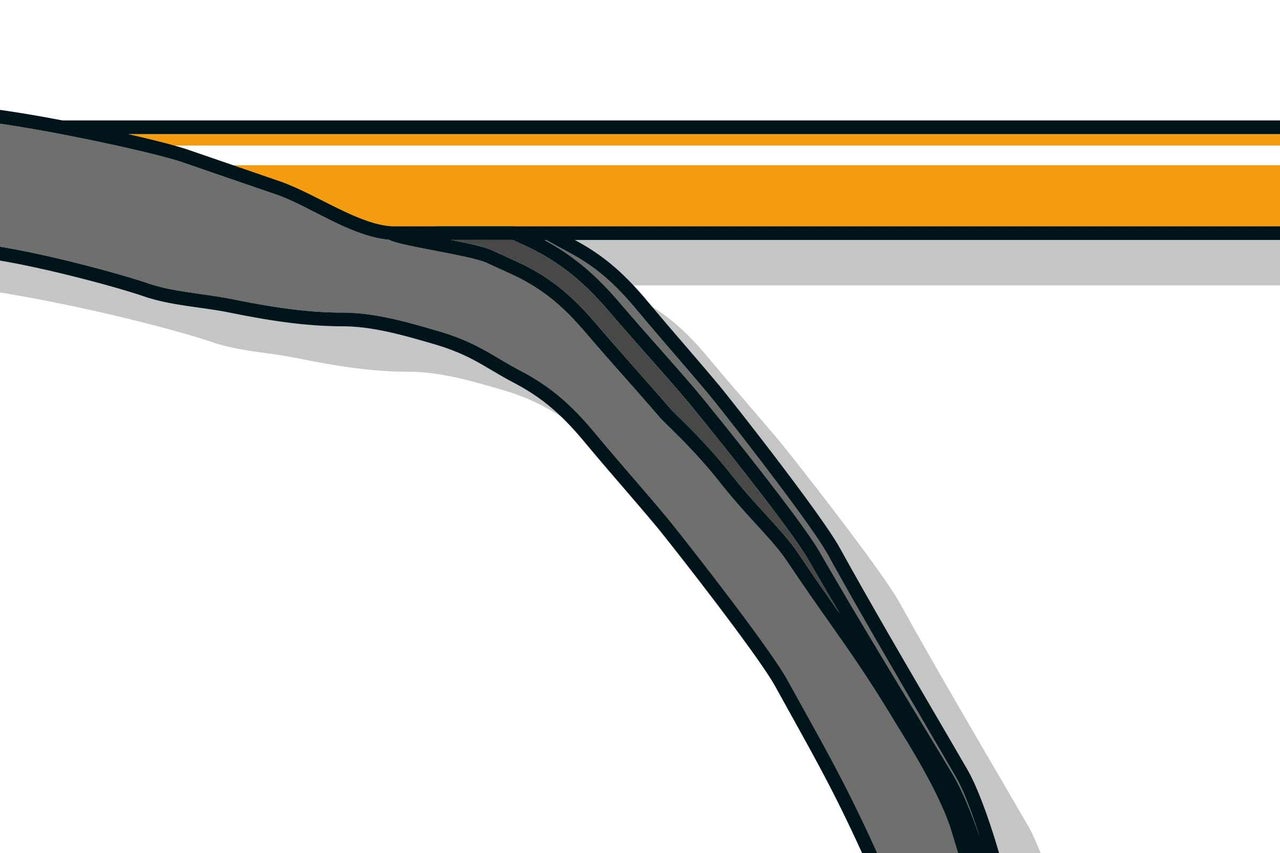

Rohr in Kautschukschlauch einschieben
13
Den Kautschukschlauch auf den geraden Rohrabschnitt aufschieben und am selbstklebenden Längsschlitzt verschließen.

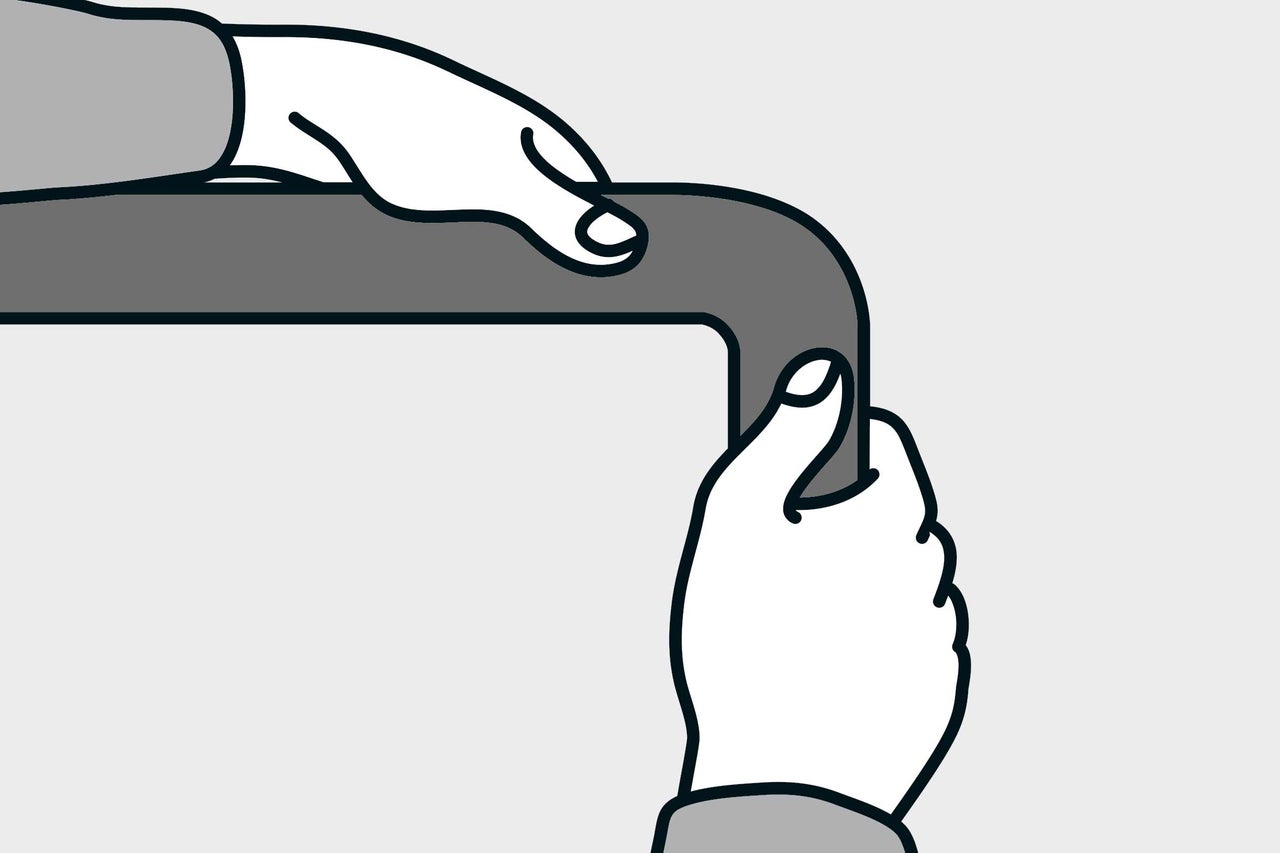

Kautschukschlauch über den Winkel schieben
14
Beim Kautschukschlauch ist kein Gehrungsschnitt erforderlich, weil er flexibler ist als der PE-Schlauch. Den Schlauch drehend über den Winkel schieben.

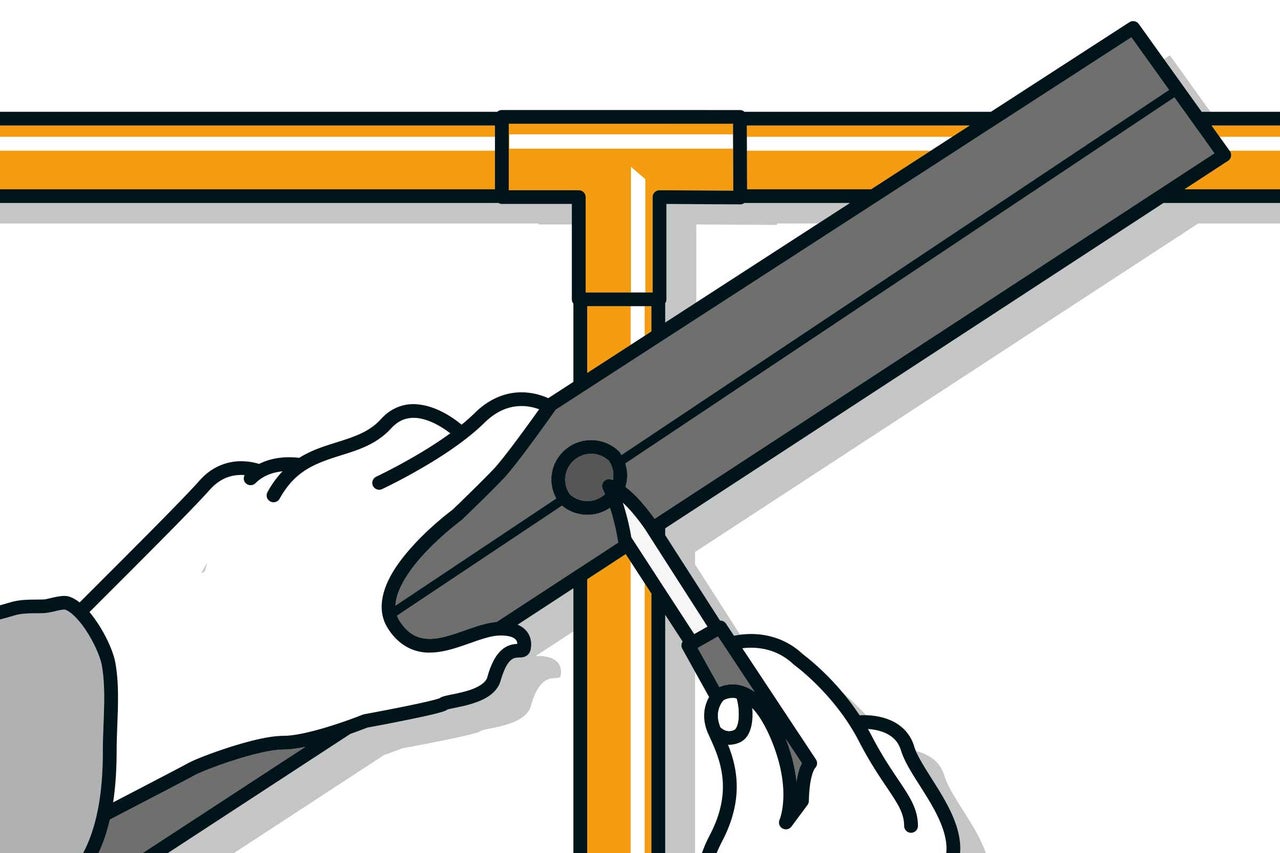

Kautschukschlauch an T-Abzweigung anbringen
15
Bei T-Abzweigungen einen Kreisausschnitt im Rohrdurchmesser in den Kautschukschlauch einschneiden.
16

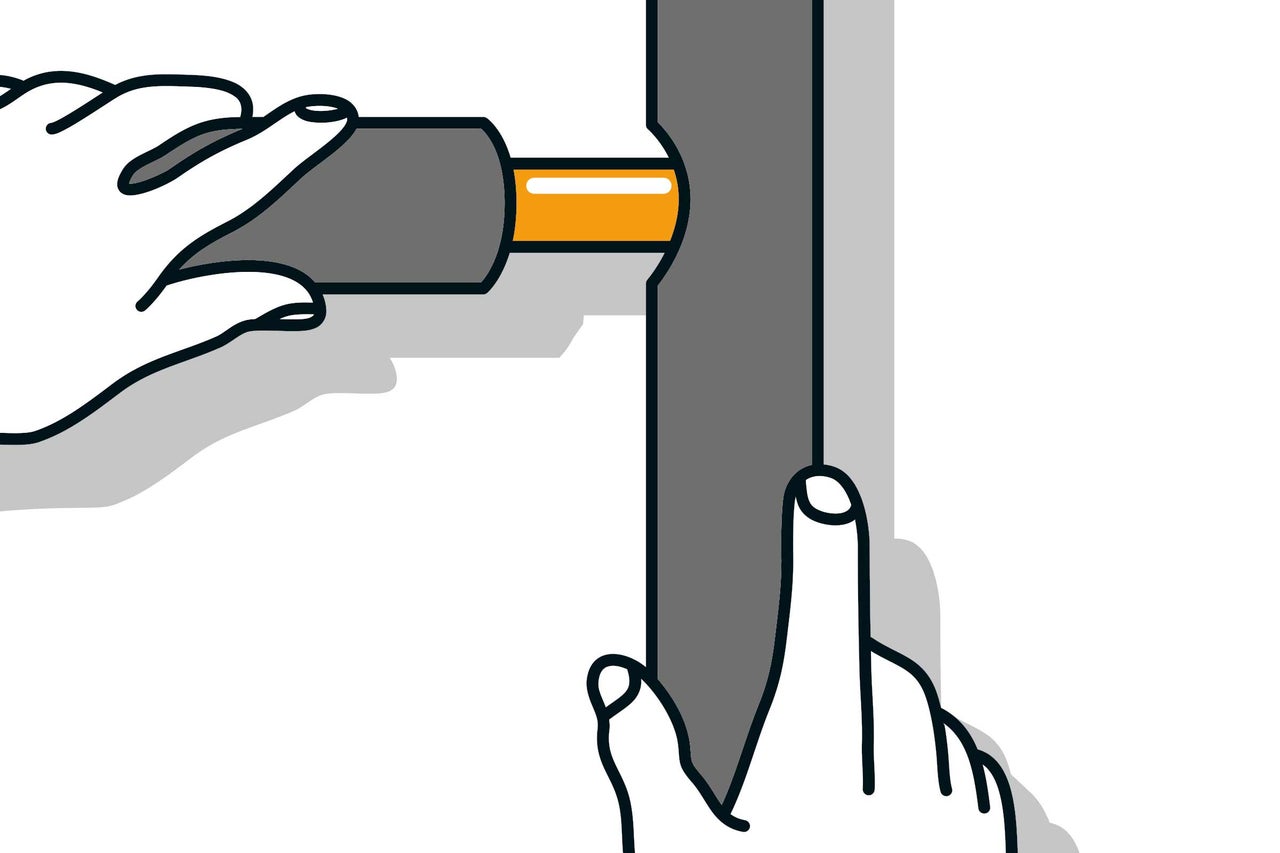

Drücke den Schlauch vom abzweigenden Rohr dicht an den Anschluss heran und verklebe ihn dann mit Kautschukband.
