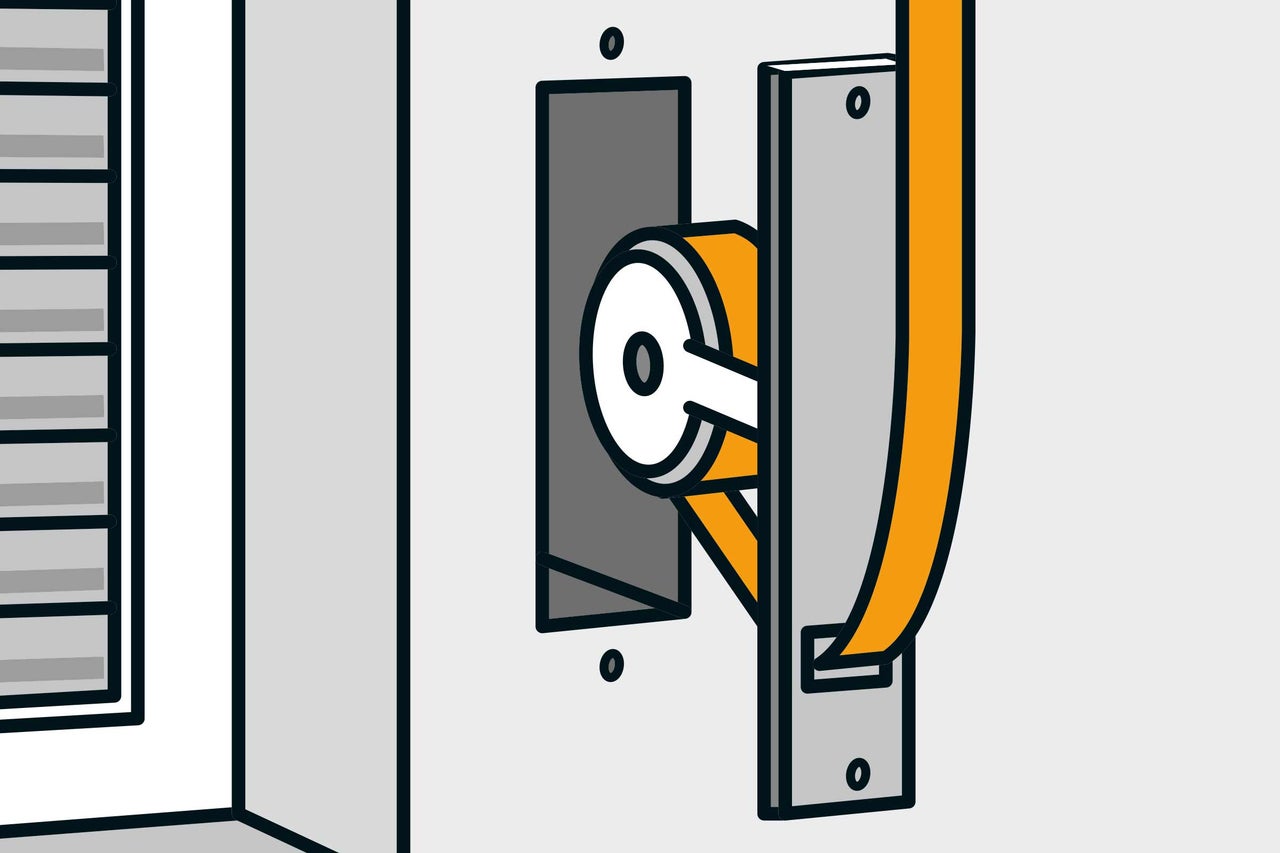

Vor der Montage eines neuen automatischen Rollladengurts muss der alte Gurt ausgebaut werden. Lass den Rollladen ganz herunter, bis die Lamellen vollständig geschlossen sind. Löse die Verschraubungen der Abdeckplatte der alten Rolle.
Rollladengurt wechseln
Manche sind völlig von der Rolle. Nicht Dein Rollladen. Kasten auf, alte Rolle raus, neue rein. Damit es so einfach ist, wie es klingt, zeigen wir Dir Schritt für Schritt, wie Du Deinen Rollladengurt reparieren und eine automatische Steuerung einbauen kannst.
![Rollladengurt wechseln Rollladengurt wechseln](https://media.hornbach.de/cmsm/de/chke2-fe/8a388898adc192d8b5db0275e52485/gurtwickler-montieren-992x661.jpg)
Alten Rollladengurt ausbauen
![gurtwickler montieren anleitung as 01 gurtwickler montieren anleitung as 01](
https://media.hornbach.de/cmsm/de/chke2-dc/080f08fc37b739c5fcef42e2576e31/gurtwickler-montieren-anleitung-as-01-992x661.jpg
)

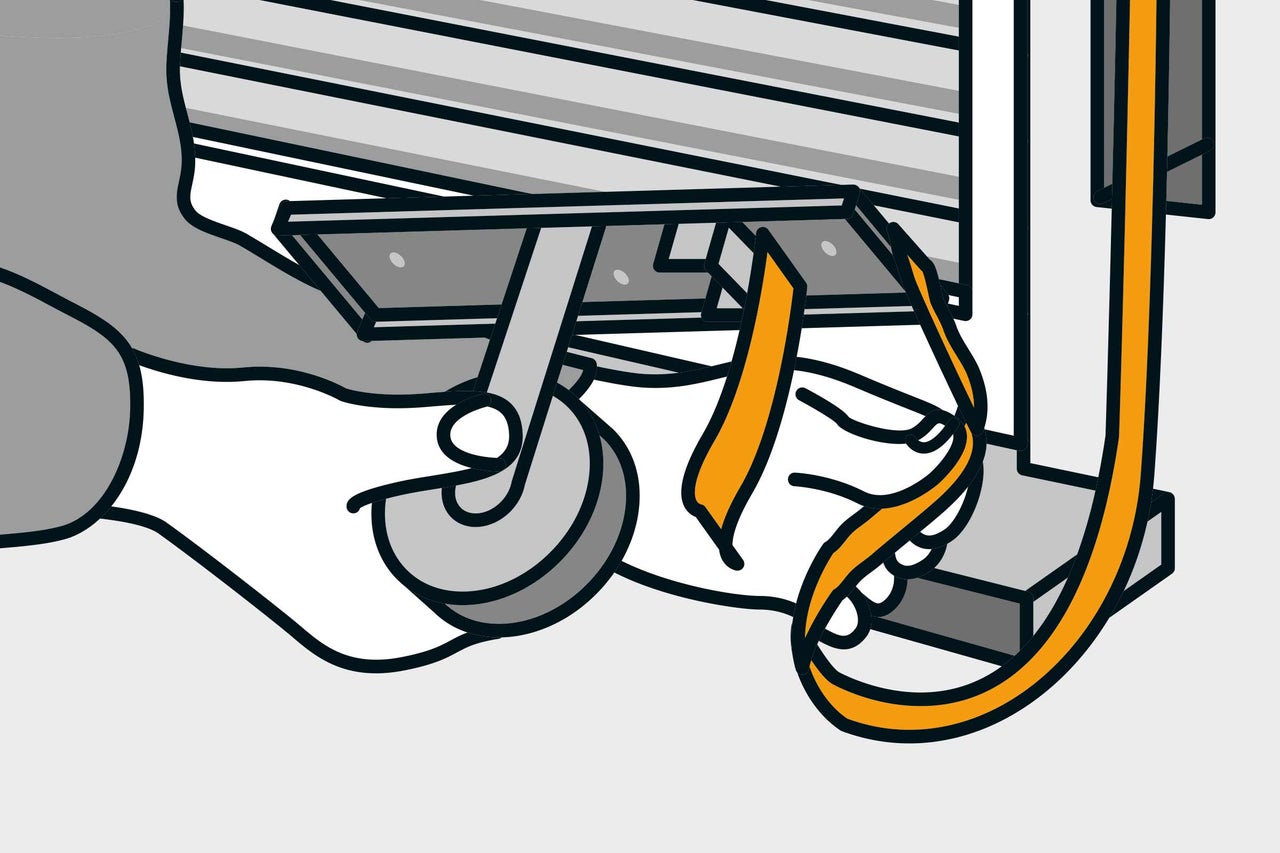

Achtung: Verletzungsgefahr durch die vorgespannte Feder des Wickelrades! Entspanne die Feder vorsichtig von Hand. Nimm den Rollladengurt aus der Wandöffnung heraus. Wickel das Gurtband ab und löse es vom Wickelrad.
![gurtwickler montieren anleitung as 02 gurtwickler montieren anleitung as 02](
https://media.hornbach.de/cmsm/de/chke2-25/baeaca32669ef98af6b444e3256cf7/gurtwickler-montieren-anleitung-as-02-992x661.jpg
)

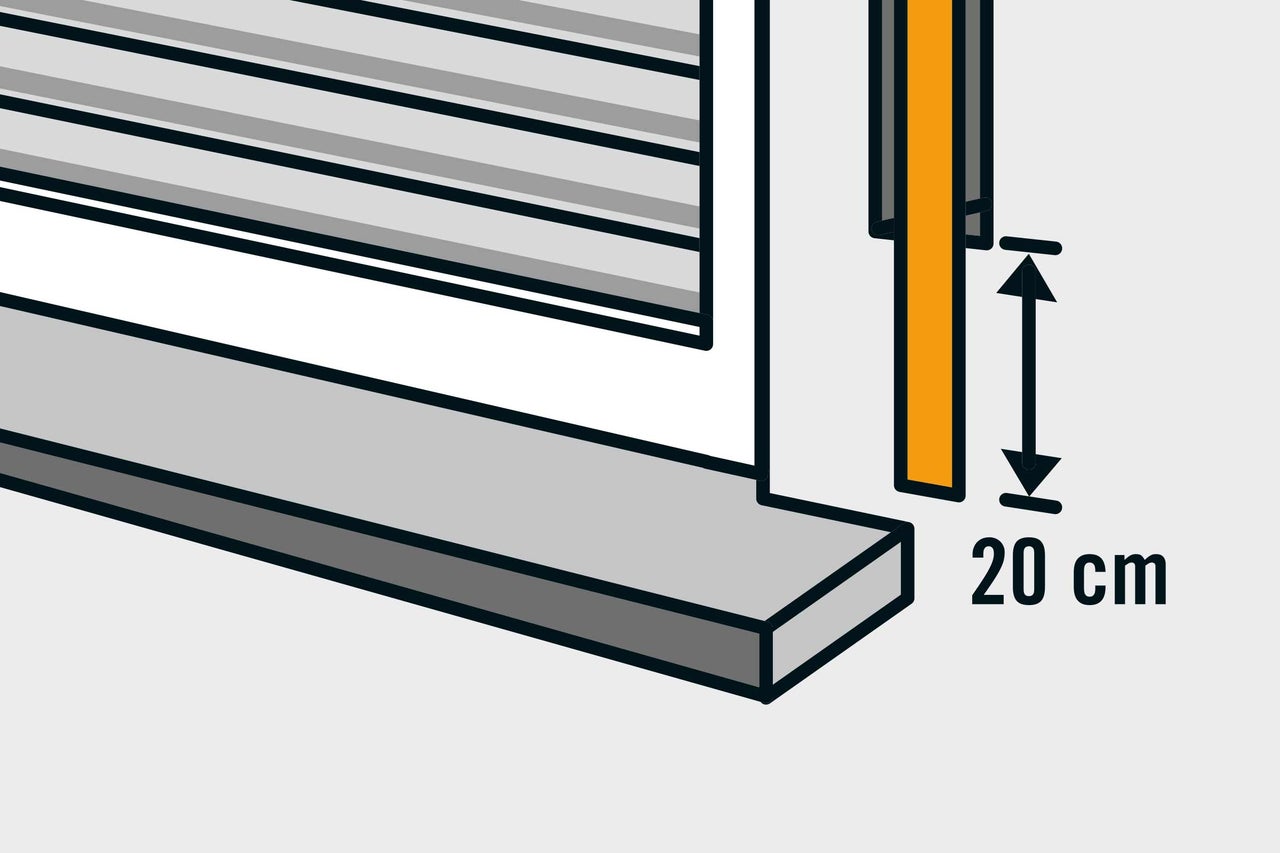

Spanne das Gurtband über der Wandöffnung, markiere es 20 cm unterhalb der Wandöffnung und trenne es ab.
![gurtwickler montieren anleitung as 03 gurtwickler montieren anleitung as 03](
https://media.hornbach.de/cmsm/de/chke2-c3/a24a24d707a19d67637a3785dd3d7a/gurtwickler-montieren-anleitung-as-03-992x661.jpg
)

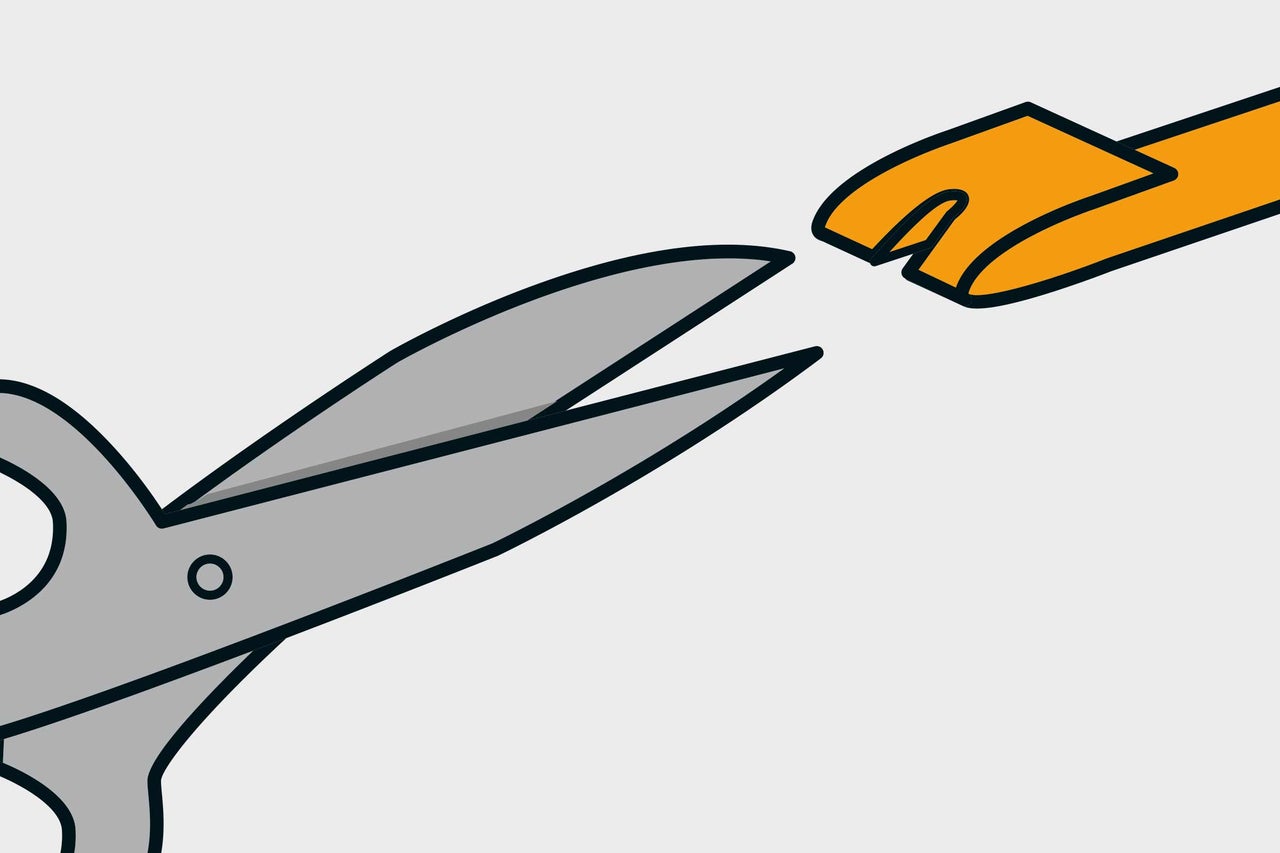

Schlage das Ende des Gurtbandes 2 cm um und schneide in die Gurtmitte einen kurzen Schlitz. So kannst Du das Gurtband später in den Haken auf dem Wickelrad einhaken.
![gurtwickler montieren anleitung as 04 gurtwickler montieren anleitung as 04](
https://media.hornbach.de/cmsm/de/chke2-71/cb2b259565871b3c1e48667c179d97/gurtwickler-montieren-anleitung-as-04-992x661.jpg
)
Neuen Rollladengurt einbauen

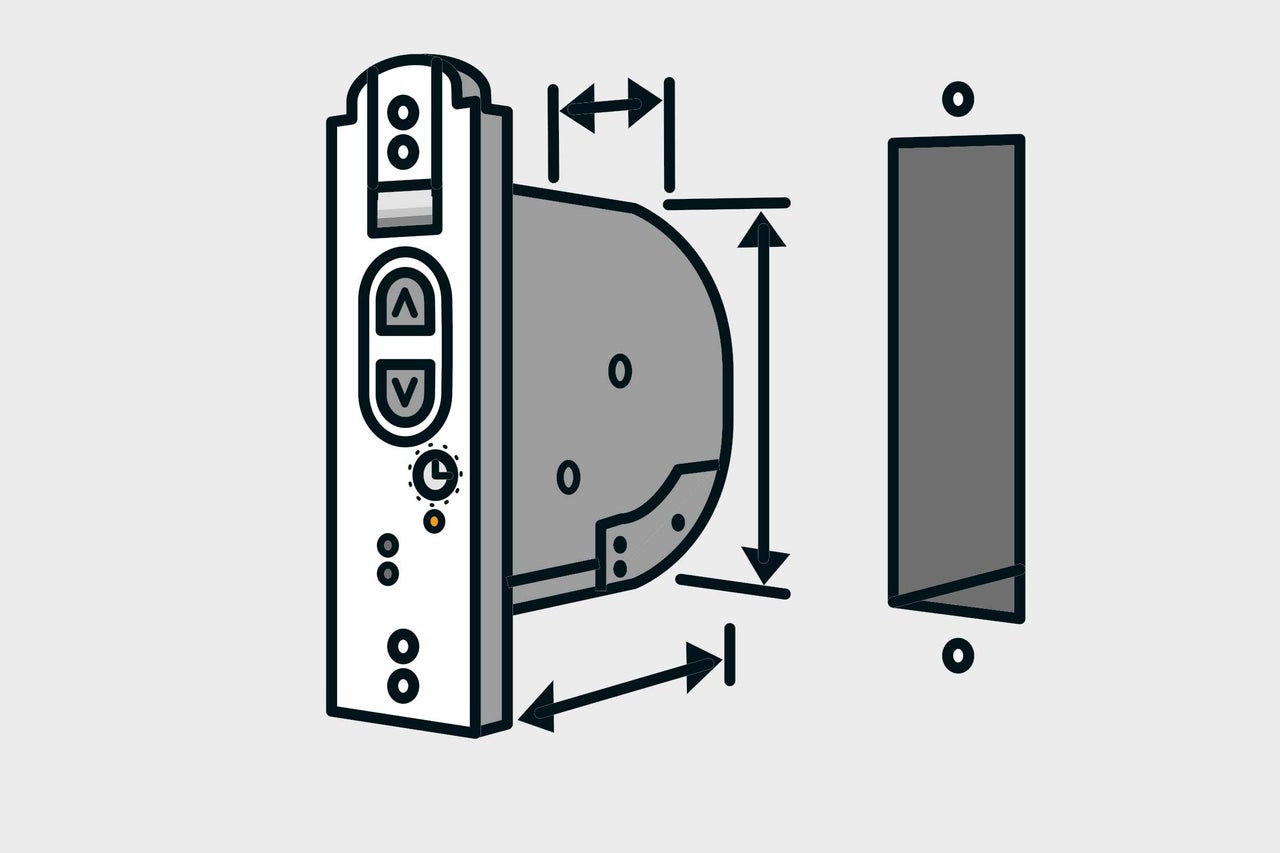

Überprüfe, ob die Wandöffnung ausreichend groß ist für den Einbau des neuen Gurts. Dieser darf nicht am Mauerwerk anliegen, sonst kann es zur Geräuschbildung kommen.
![gurtwickler montieren anleitung as 05 gurtwickler montieren anleitung as 05](
https://media.hornbach.de/cmsm/de/chke2-f4/85ed81be3d9b3c7d75c73cc31c4ab3/gurtwickler-montieren-anleitung-as-05-992x661.jpg
)

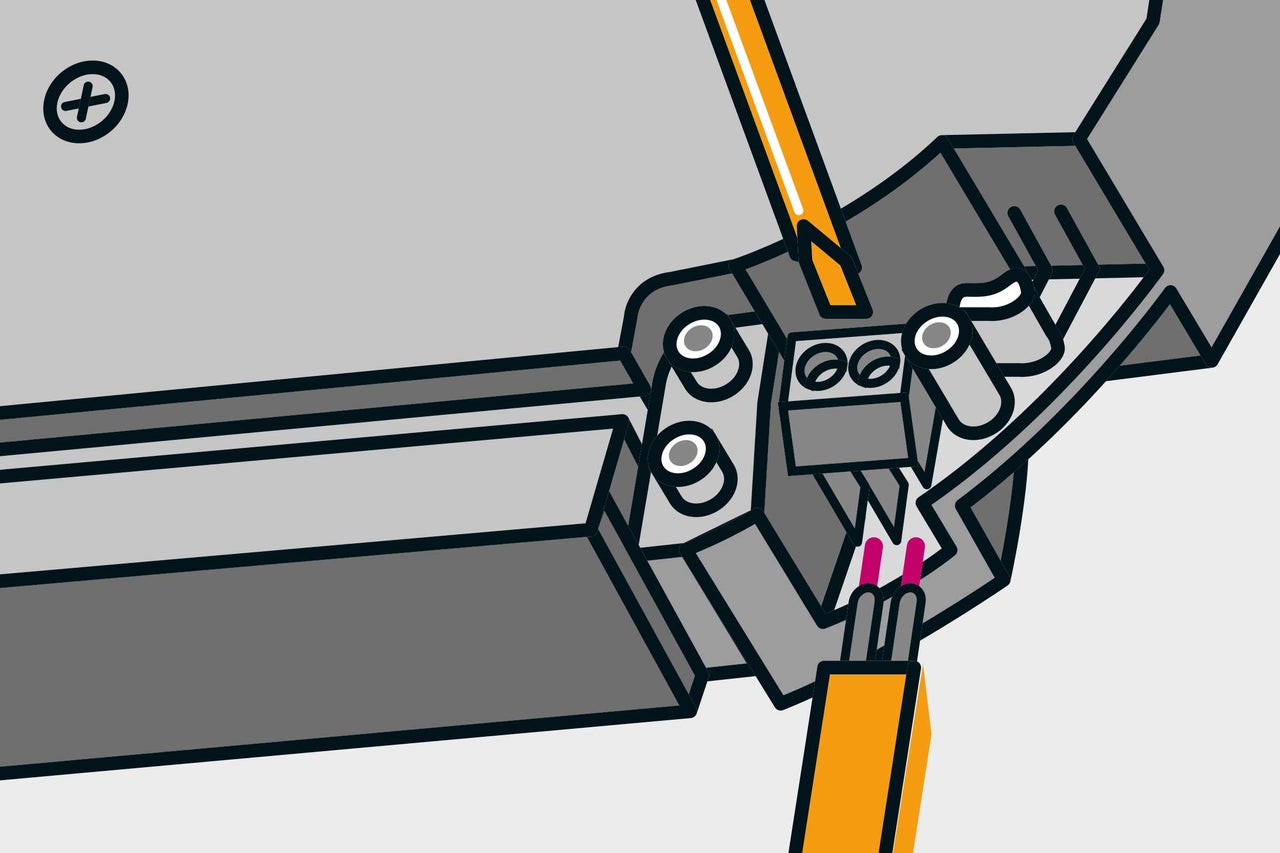

Schließe den Rollladenantrieb im spannungslosen Zustand an. Verwende den durch den Hersteller vorgeschriebenen Leitungstyp, z. B. H03VVH2-F 2 x 0,75 mm2.
Wichtig: Der elektrische Anschluss des Rollladenantriebes darf nur durch eine zugelassene Elektrofachkraft erfolgen.
![gurtwickler montieren anleitung as 06 gurtwickler montieren anleitung as 06](
https://media.hornbach.de/cmsm/de/chke2-d3/d10bcc73cfc29fcbf69bc299b1c6a9/gurtwickler-montieren-anleitung-as-06-992x661.jpg
)

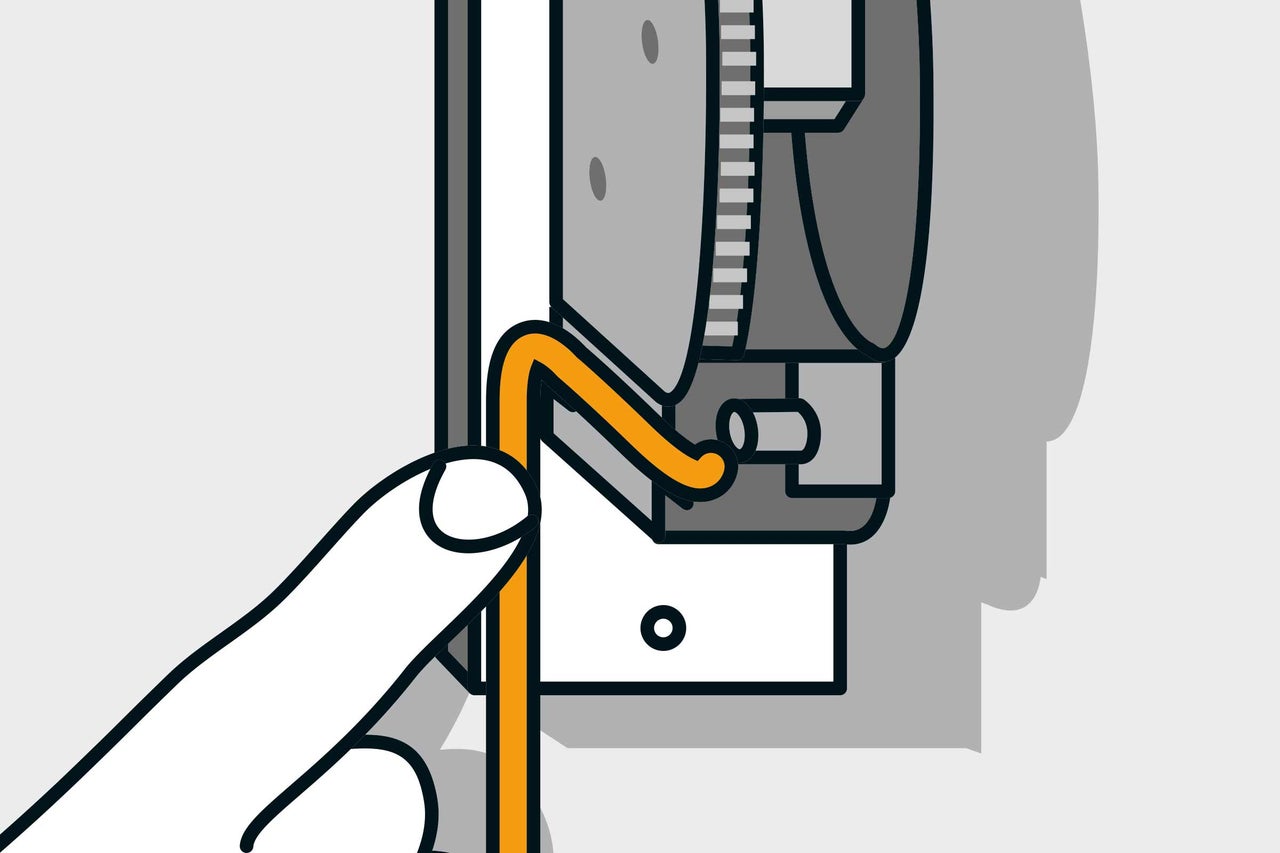

Verlege das Kabel im Kabelkanal des Gehäuses, damit es beim Einbau nicht beschädigt wird. Bringe zum Schluss die Zugentlastung an.
![gurtwickler montieren anleitung as 07 gurtwickler montieren anleitung as 07](
https://media.hornbach.de/cmsm/de/chke2-71/288e92b2b95e893df7c1c6ecb2f0c3/gurtwickler-montieren-anleitung-as-07-992x661.jpg
)

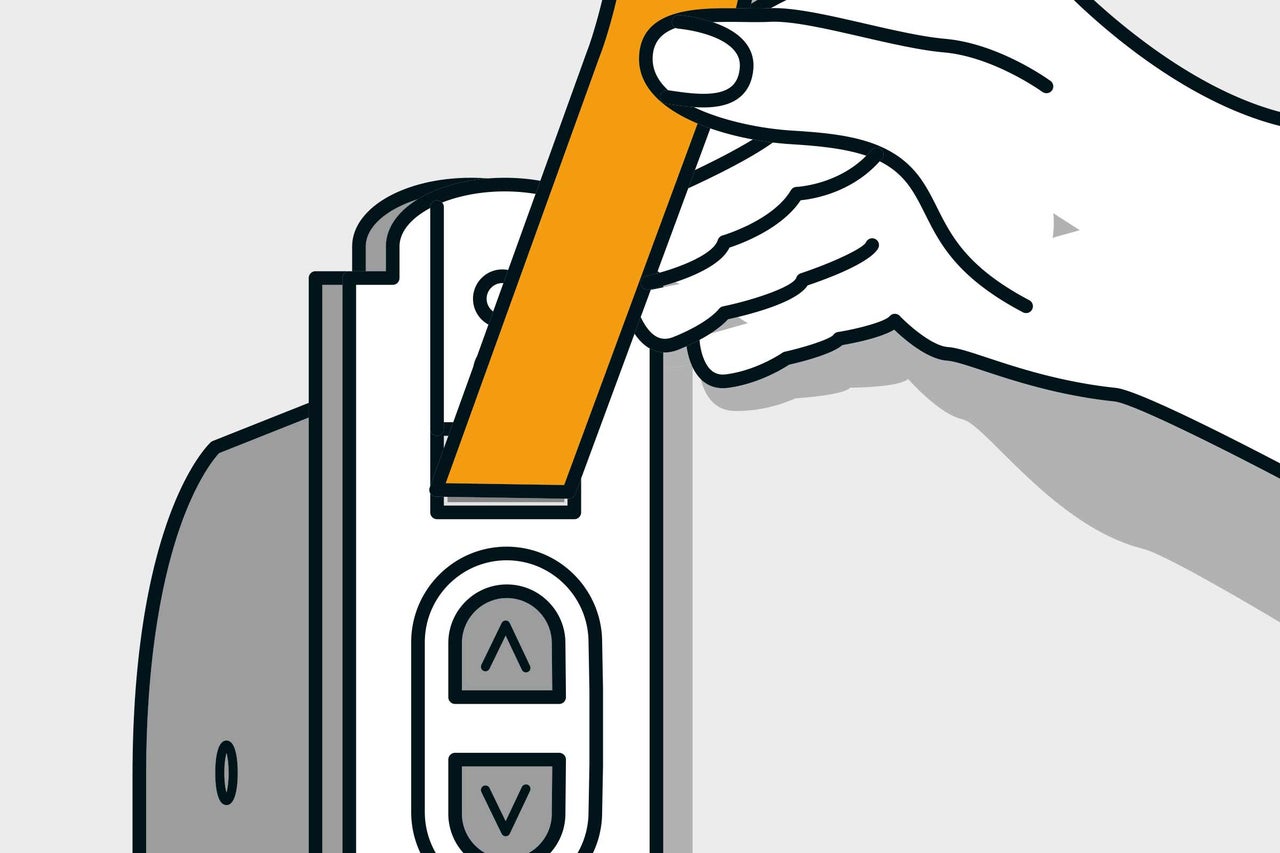

Das Gurtband nun in das Gehäuse des Rollladengurts einführen.
![gurtwickler montieren anleitung as 08 gurtwickler montieren anleitung as 08](
https://media.hornbach.de/cmsm/de/chke2-ff/63d658426fe84533f947bb93f09c81/gurtwickler-montieren-anleitung-as-08-992x661.jpg
)

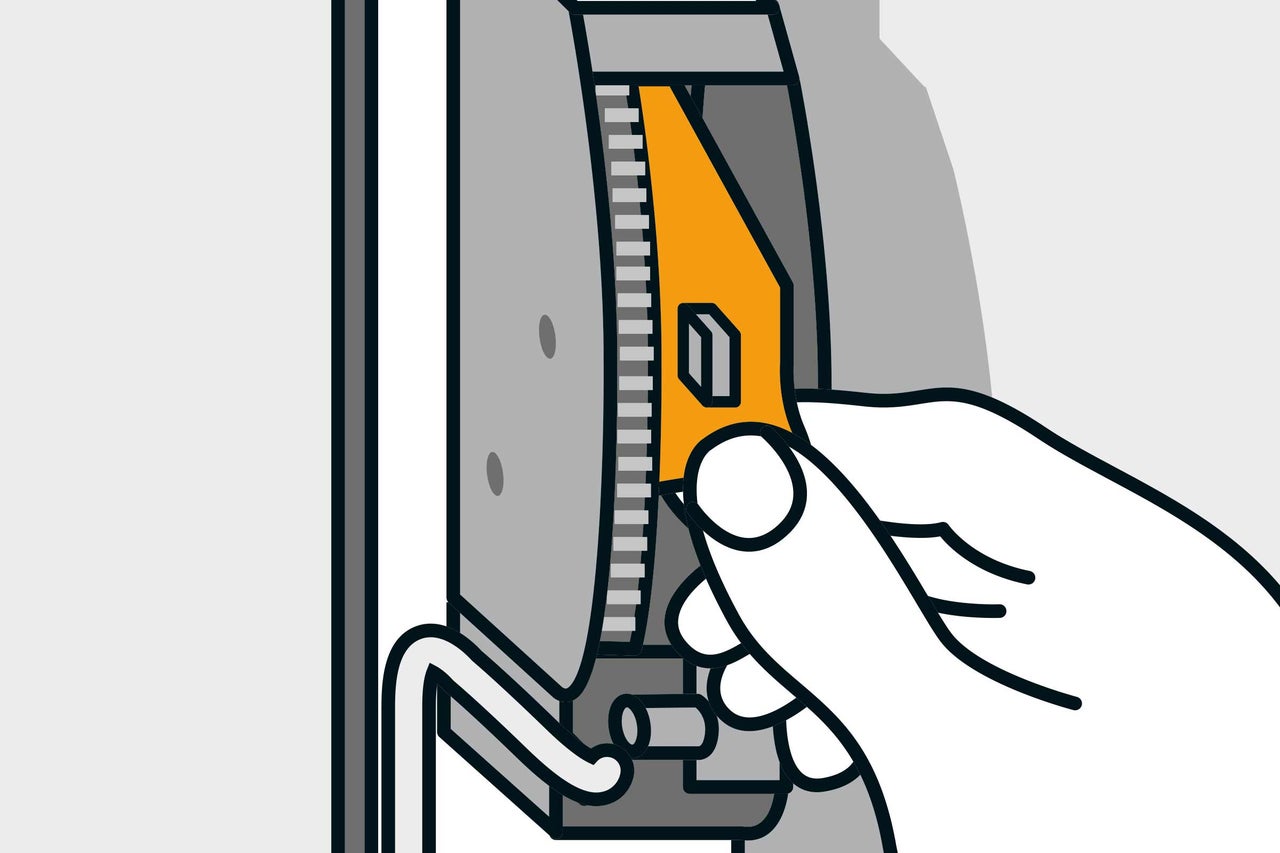

Lege das Gurtband von oben über das Wickelrad und hänge es in den Befestigungshaken ein.
![gurtwickler montieren anleitung as 09 gurtwickler montieren anleitung as 09](
https://media.hornbach.de/cmsm/de/chke2-0b/08a9637f2ea93de8c07d83840cd895/gurtwickler-montieren-anleitung-as-09-992x661.jpg
)

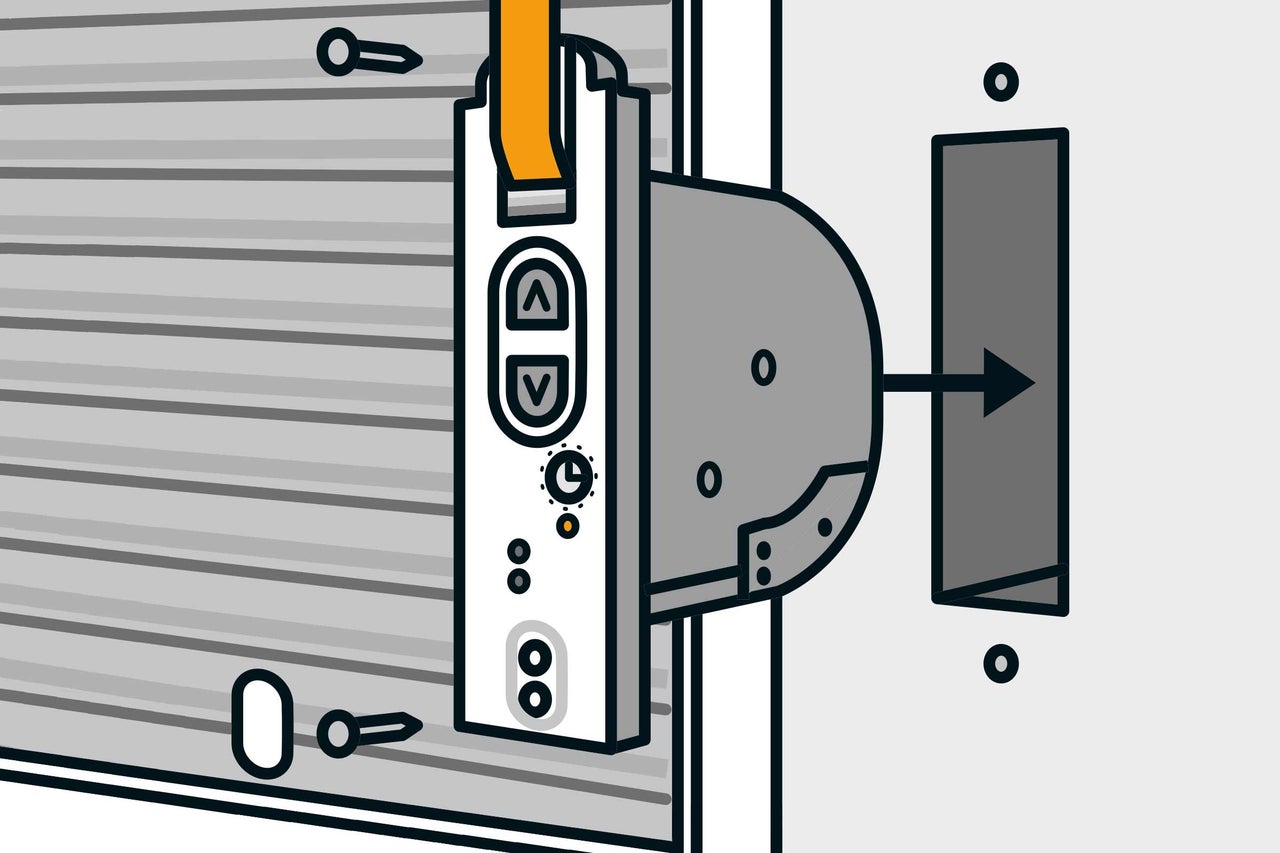

Schiebe den Rollladenantrieb in die Wandöffnung und verschraube ihn so, dass er gerade in der Öffnung sitzt. Das Netzanschlusskabel muss dabei korrekt im Kabelkanal liegen, damit es beim Anschrauben nicht beschädigt wird. Zum Schluss den beiliegenden Blendstopfen in die untere Schraubenöffnung eindrücken. Nach der Montage das Kabel vom Elektriker am Stromnetz anschließen lassen.
![gurtwickler montieren anleitung as 10 gurtwickler montieren anleitung as 10](
https://media.hornbach.de/cmsm/de/chke2-c6/d35c2d38e186181c1e6cca2055f078/gurtwickler-montieren-anleitung-as-10-992x661.jpg
)
Endanschläge einstellen
Damit der Rollladen oben und unten an der richtigen Stelle anhält, müssen zuerst die beiden Endanschläge eingestellt werden. Unbedingt beide Endanschläge einstellen, sonst kann es zu Funktionsstörungen kommen.

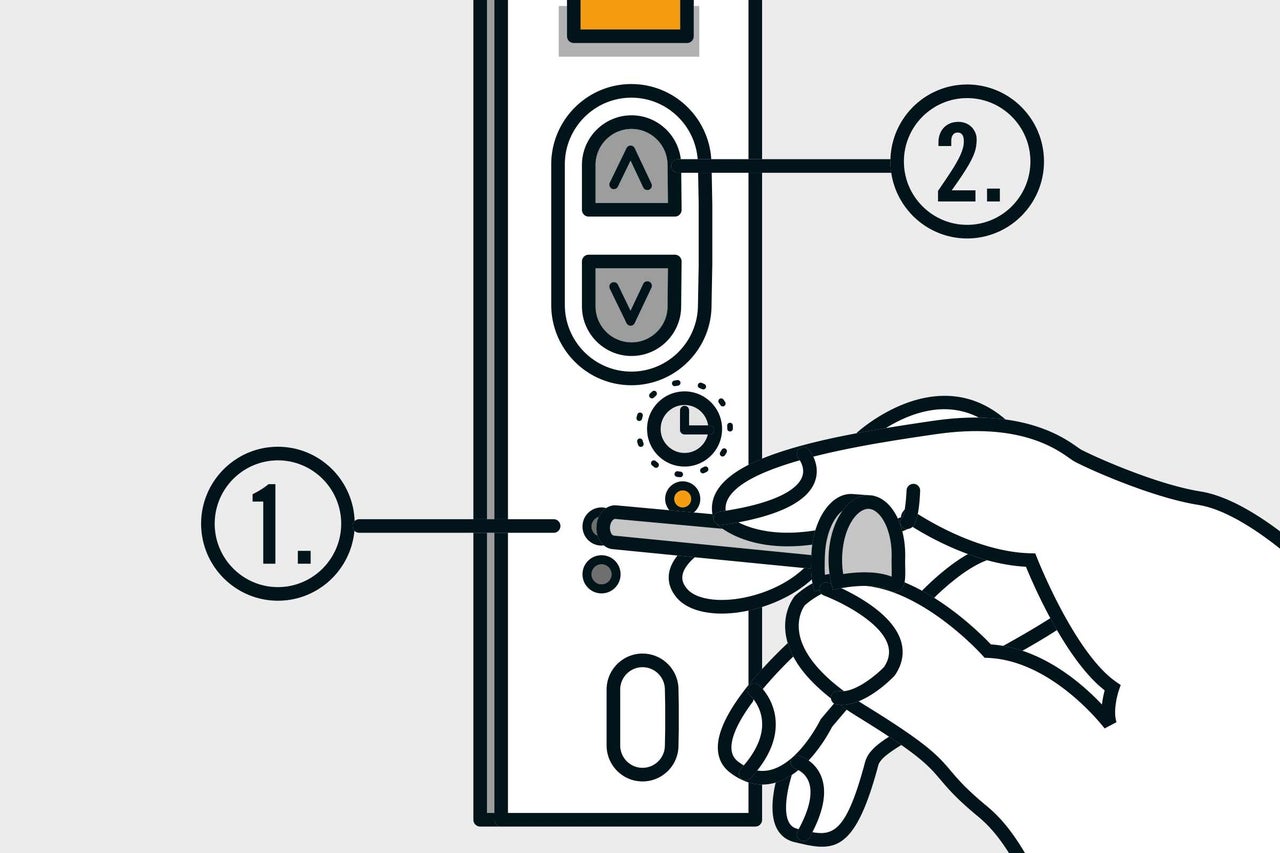

Oberen Endanschlag einstellen:
- Zuerst die Setz-Taste (1) mit einem dünnen Stift drücken und gedrückt halten.
- Dann die Auf-Taste (2) kurz drücken. Der Rollladen fährt hoch.
- Sobald der Rollladen die gewünschte Position für den oberen Endanschlag erreicht erreicht hat, die Setz-Taste sofort loslassen.
- Der Motor stoppt, und der obere Endanschlag ist eingestellt.
![gurtwickler montieren anleitung as 11 gurtwickler montieren anleitung as 11](
https://media.hornbach.de/cmsm/de/chke2-00/c17b294586d9c238dff410f9223692/gurtwickler-montieren-anleitung-as-11-992x661.jpg
)
Unteren Endanschlag einstellen: Die Setz-Taste (1) drücken und gedrückt halten. Dann die Ab-Taste (2) kurz drücken. Der Rollladen fährt runter. Sobald der Rollladen die gewünschte Position für den unteren Endanschlag erreicht hat, die Setz-Taste sofort loslassen. Der Motor stoppt, und der untere Endanschlag ist eingestellt.
![gurtwickler montieren anleitung as 12 gurtwickler montieren anleitung as 12](
https://media.hornbach.de/cmsm/de/chke2-b0/8c74da1490578f6e7272bbc9acff08/gurtwickler-montieren-anleitung-as-12-992x661.jpg
)

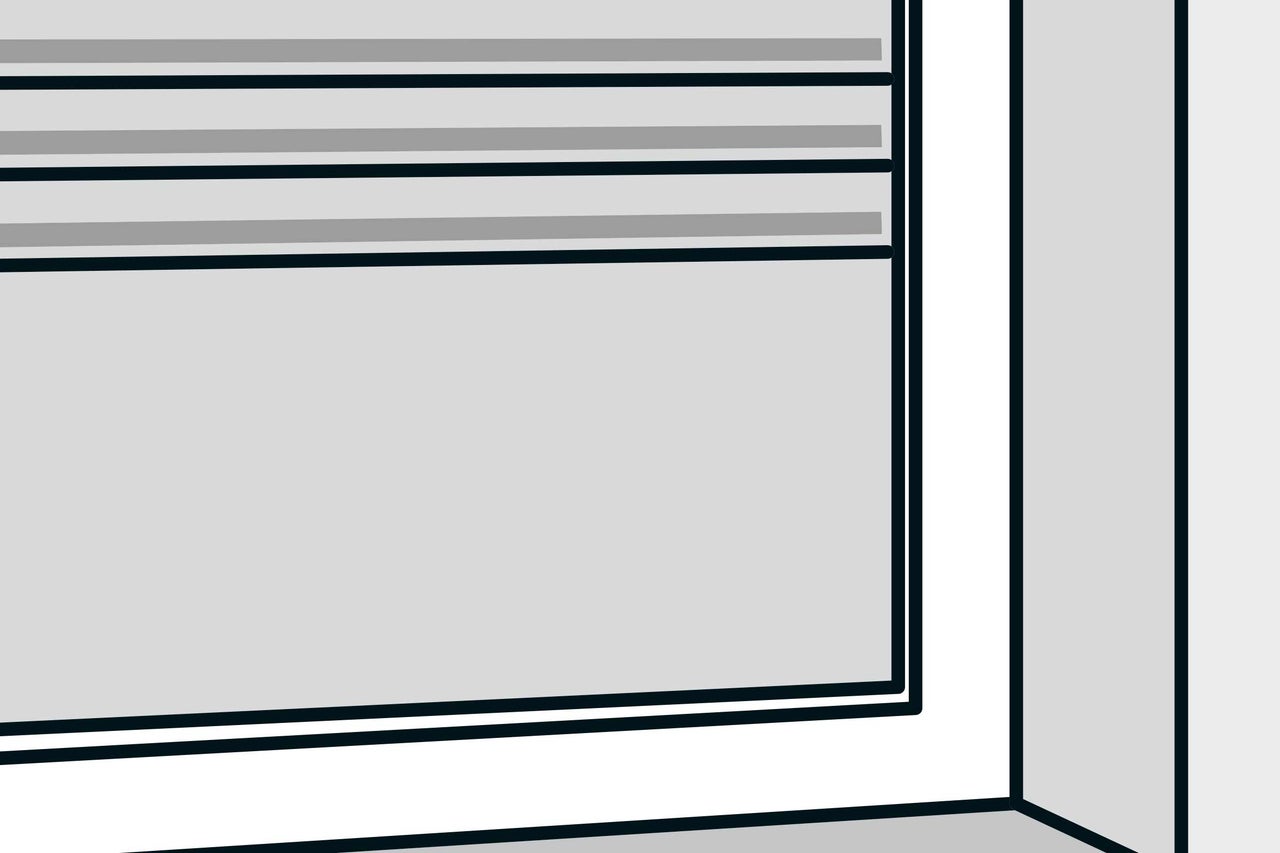

Endanschläge verändern: Fahre den Rollladen durch Drücken der Auf- oder Ab-Taste in die Mittelstellung und stelle den jeweiligen Endanschlag wie zuvor beschrieben neu ein.
![gurtwickler montieren anleitung as 13 gurtwickler montieren anleitung as 13](
https://media.hornbach.de/cmsm/de/chke2-30/ed98320d139b30c83ca194c1f514a5/gurtwickler-montieren-anleitung-as-13-992x661.jpg
)
Automatik einstellen

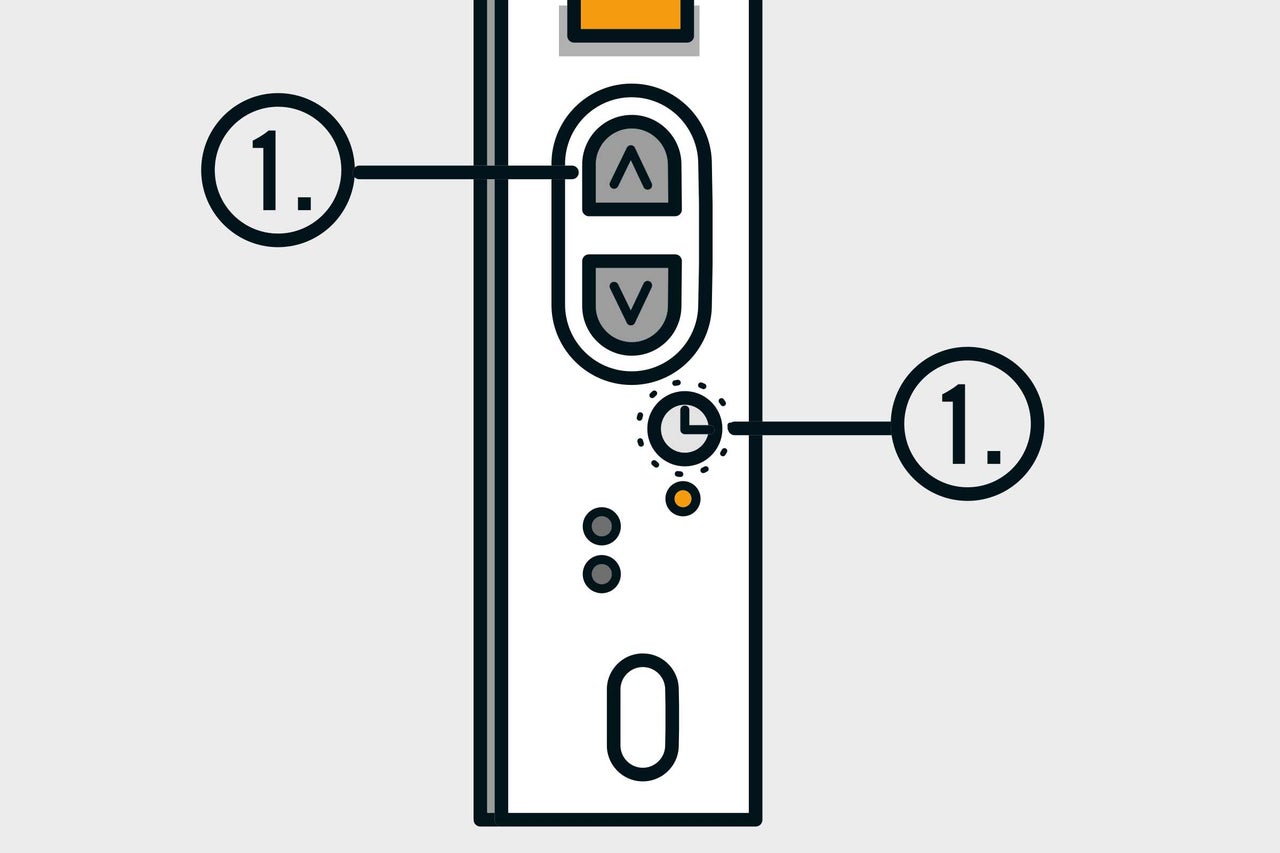

Automatische Öffnungszeit: Drücke zur entsprechenden Uhrzeit, z. B. 8.00 Uhr, gleichzeitig die beiden Tasten (1) (Auf-Taste und Uhr-Taste). Die Kontrollleuchte blinkt zweimal kurz auf, der Rollladen fährt bis zum oberen Endanschlag. Anschließend ist die Automatik eingeschaltet und die Kontrollleuchte ist an. Der Rollladen öffnet jetzt jeden Morgen automatisch um 8.00 Uhr.
![gurtwickler montieren anleitung as 14 gurtwickler montieren anleitung as 14](
https://media.hornbach.de/cmsm/de/chke2-7c/fd2f71c0ba6252c3fb907149fcadbe/gurtwickler-montieren-anleitung-as-14-992x661.jpg
)

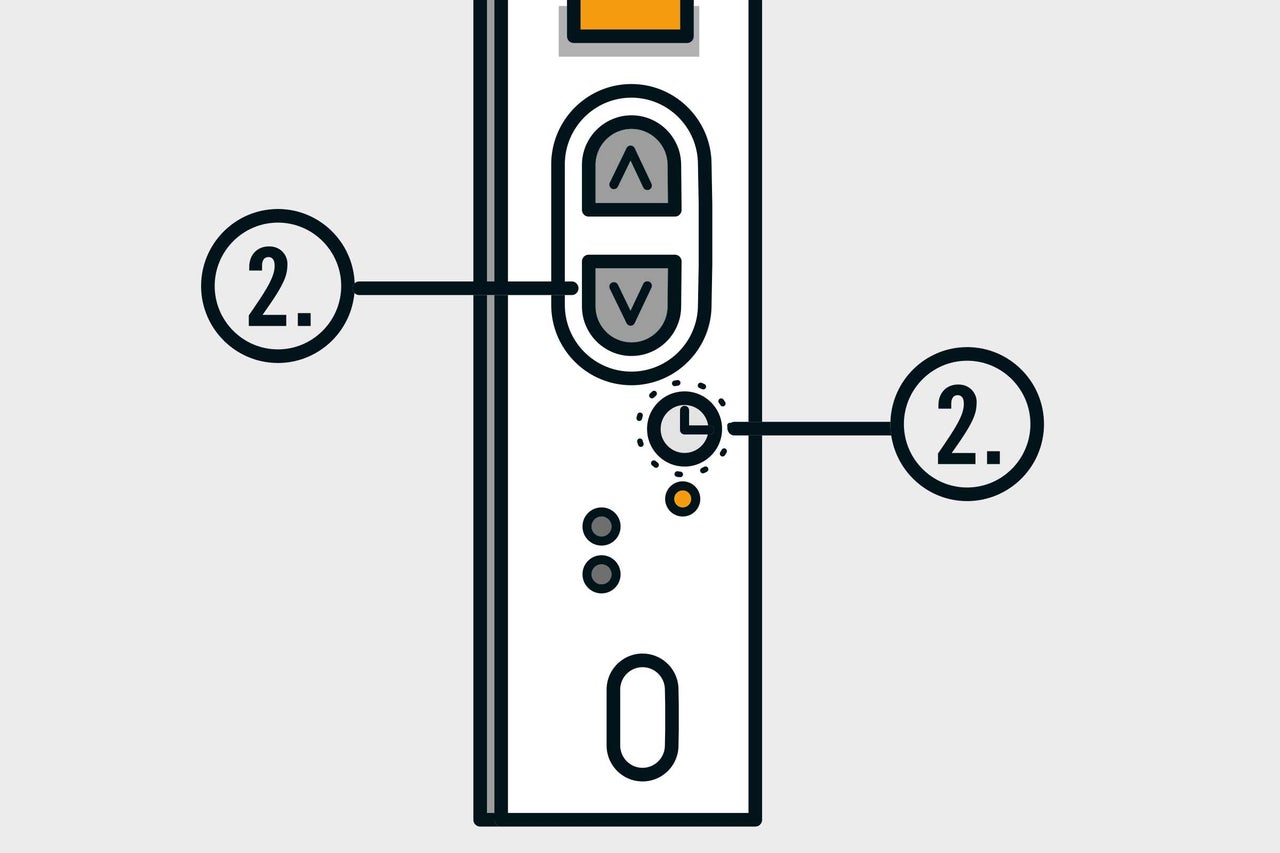

Automatische Schließzeit: Drücke zur entsprechenden Uhrzeit, 21.00 Uhr, gleichzeitig die beiden Tasten (2) (Ab-Taste und Uhr-Taste). Die Kontrollleuchte blinkt zweimal kurz auf, der Rollladen fährt bis zum unteren Endanschlag. Anschließend ist die Automatik eingeschaltet und die Kontrollleuchte ist an. Der Rollladen schließt jetzt jeden Abend automatisch um 21.00 Uhr.
![gurtwickler montieren anleitung as 15 gurtwickler montieren anleitung as 15](
https://media.hornbach.de/cmsm/de/chke2-90/3efd56d754f50cc615b1d9082ded77/gurtwickler-montieren-anleitung-as-15-992x661.jpg
)
