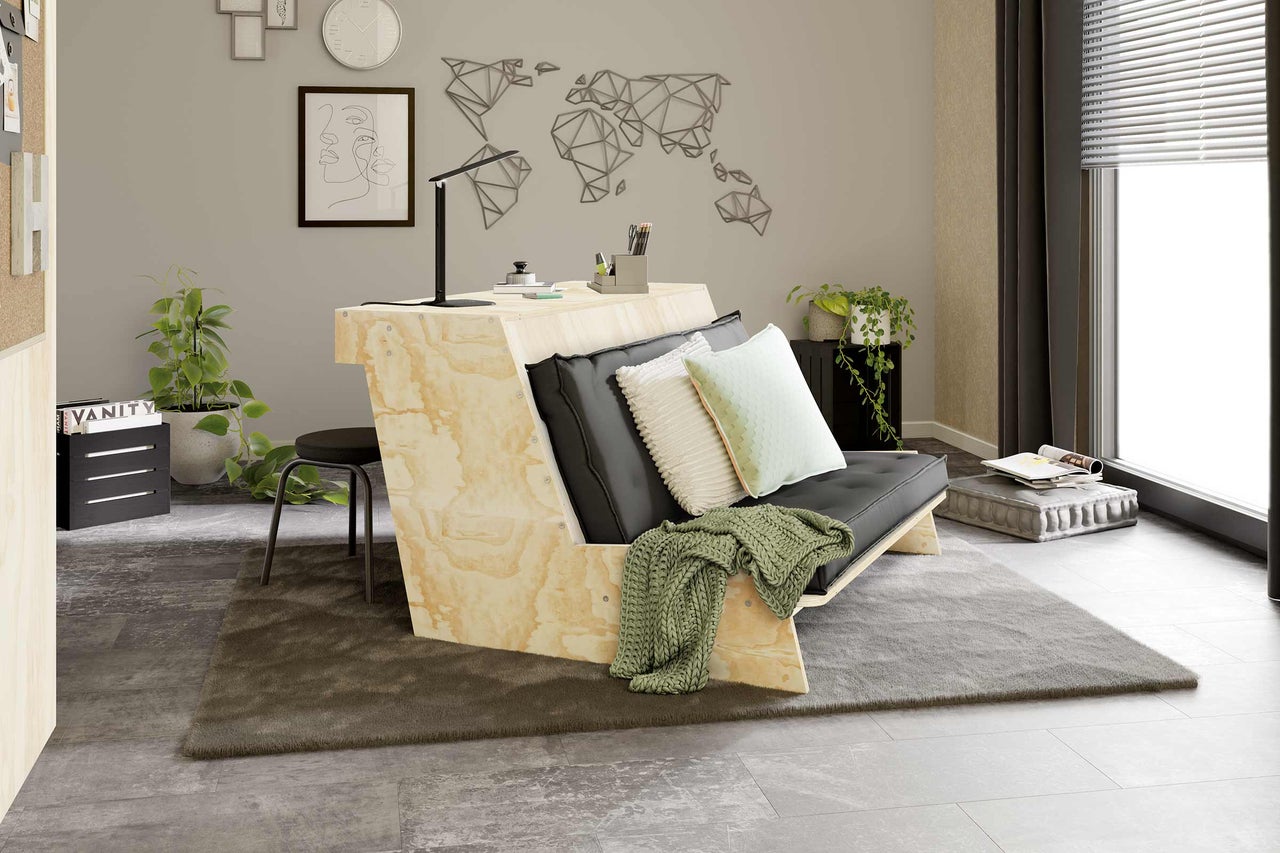

Schreibtisch mit Sessel selber bauen
Wer nicht viel Platz hat, braucht multifunktionale Möbel. Aber erstmal finden, was man gerade braucht! Oft bleibt nix anderes übrig, als selber bauen. Wir zeigen, Dir, wie Du Schreibtisch und Couch clever kombinieren kannst.
0,5 Tage
1
Das brauchst Du
Material
Bausperrholz
Multiplexplatte Birke beidseitig lichtgr ...
Scharnier schmal mit vernietetem Messing ...
Senkkopfschrauben
von
Werkzeuge
Bohrmaschinen
Maßband, Meter & Maßstab
Sägen
Schleifmittel & Schleifpapier
Handschleifklotz Bosch Gummi 70x130mm
von
Möglichkeiten zur Polsterung
Sitzkissen:
- 2 Kissen 60 x 60 cm oder
- 1 Kisssen 60 x 120 cm
Rückenkissen:
- 3 Kissen 40 x 40 cm,
- 3 Kissen 45 x 45 cm,
- 2 Kissen 40 x 60 cm oder
- 1 Kissen 120 x 40 cm

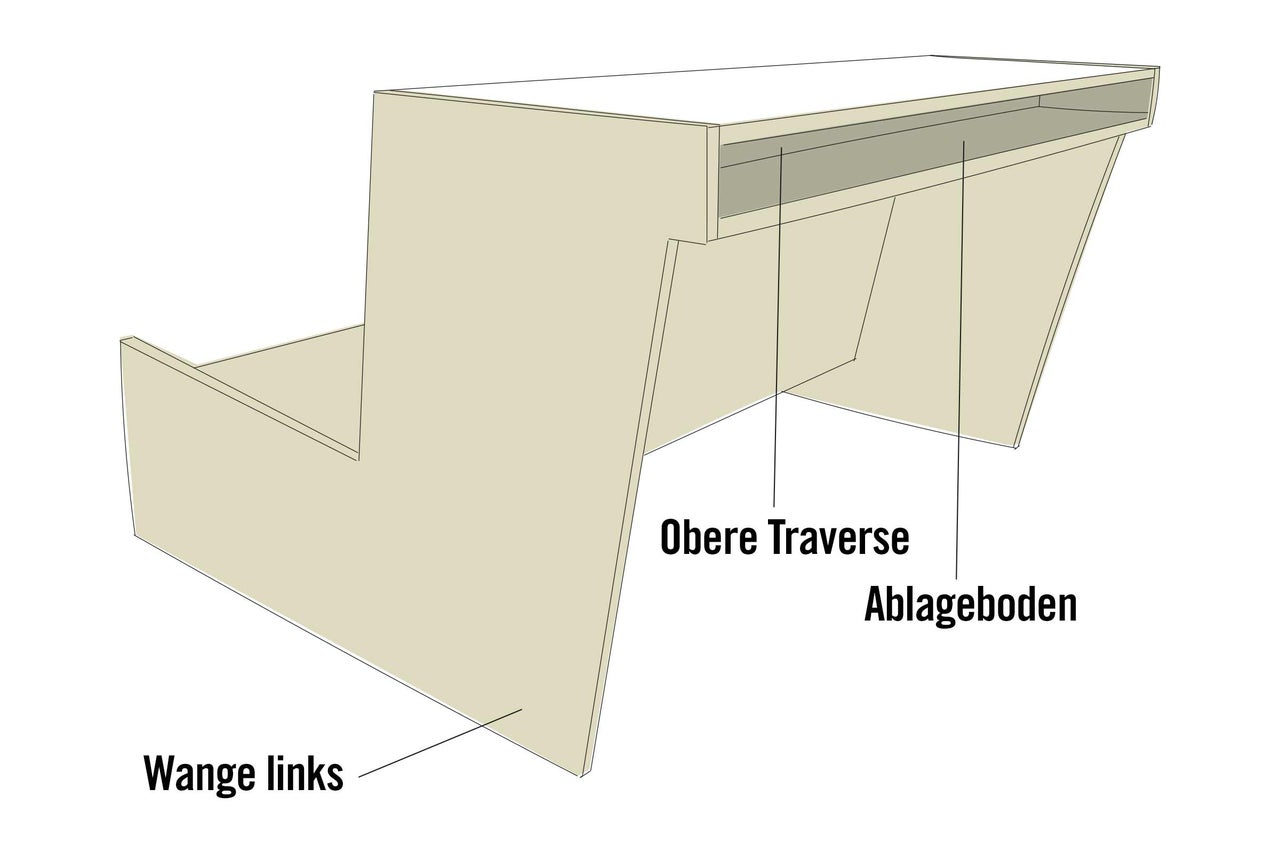

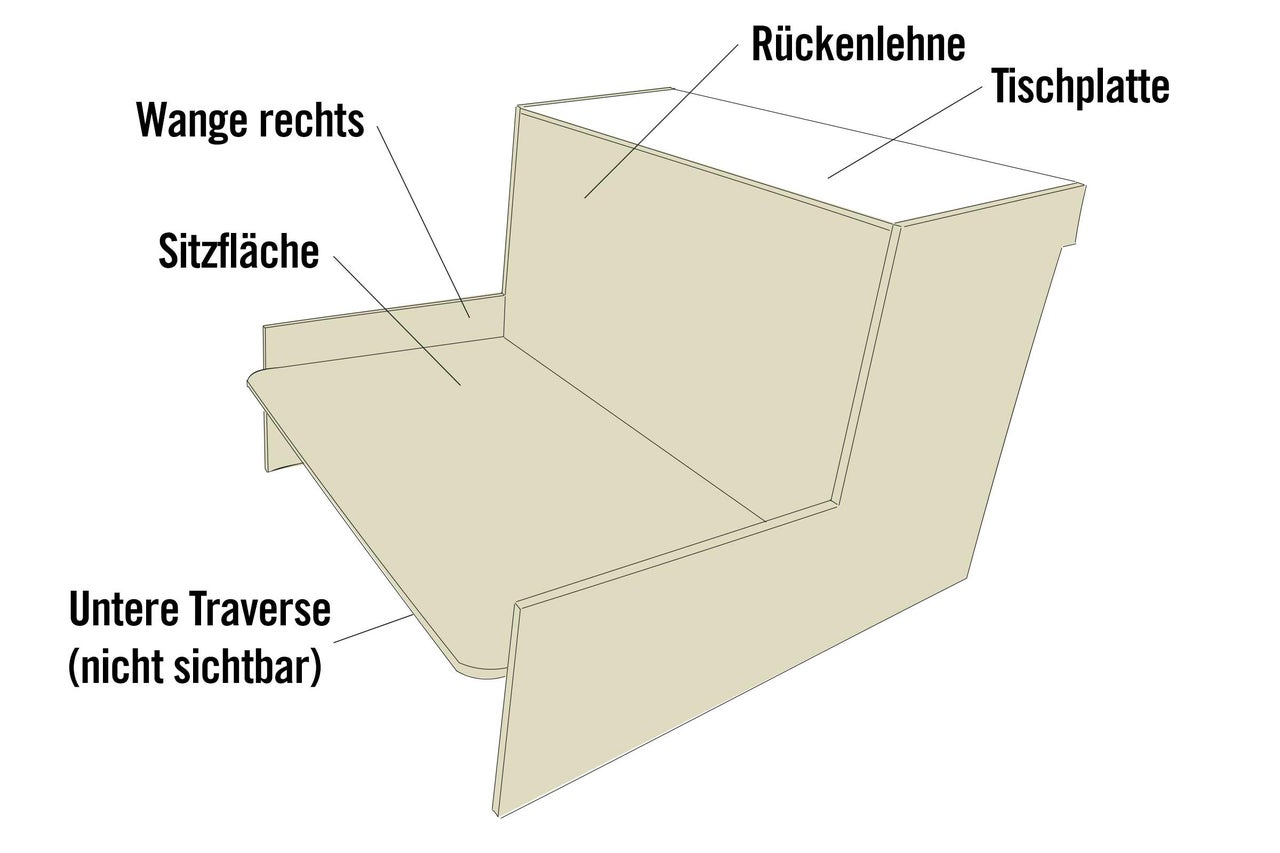

Vorbereitung
Zuschnittliste Sperrholz Seekiefer (2500x1250x18 mm)
- Rückenlehne: 1 Stück à 600 x 1200 mm
- Sitzfläche: 1 Stück à 600 x 1200 mm
- Wangen: 2 Stücke à 730 x 1135 mm
- Untere Traverse: 1 Stück à 100 x 1200 mm
- Ablageboden: 1 Stück à 200 x 1200 mm
- Obere Traverse: 1 Stück à 80 x 1200 mm
Zuschnittliste Multiplexplatte Birke weiß (1250x2500x18 mm)
- Tischplatte: 1 Stück à 430 x 1200 mm
Arbeitsschritte

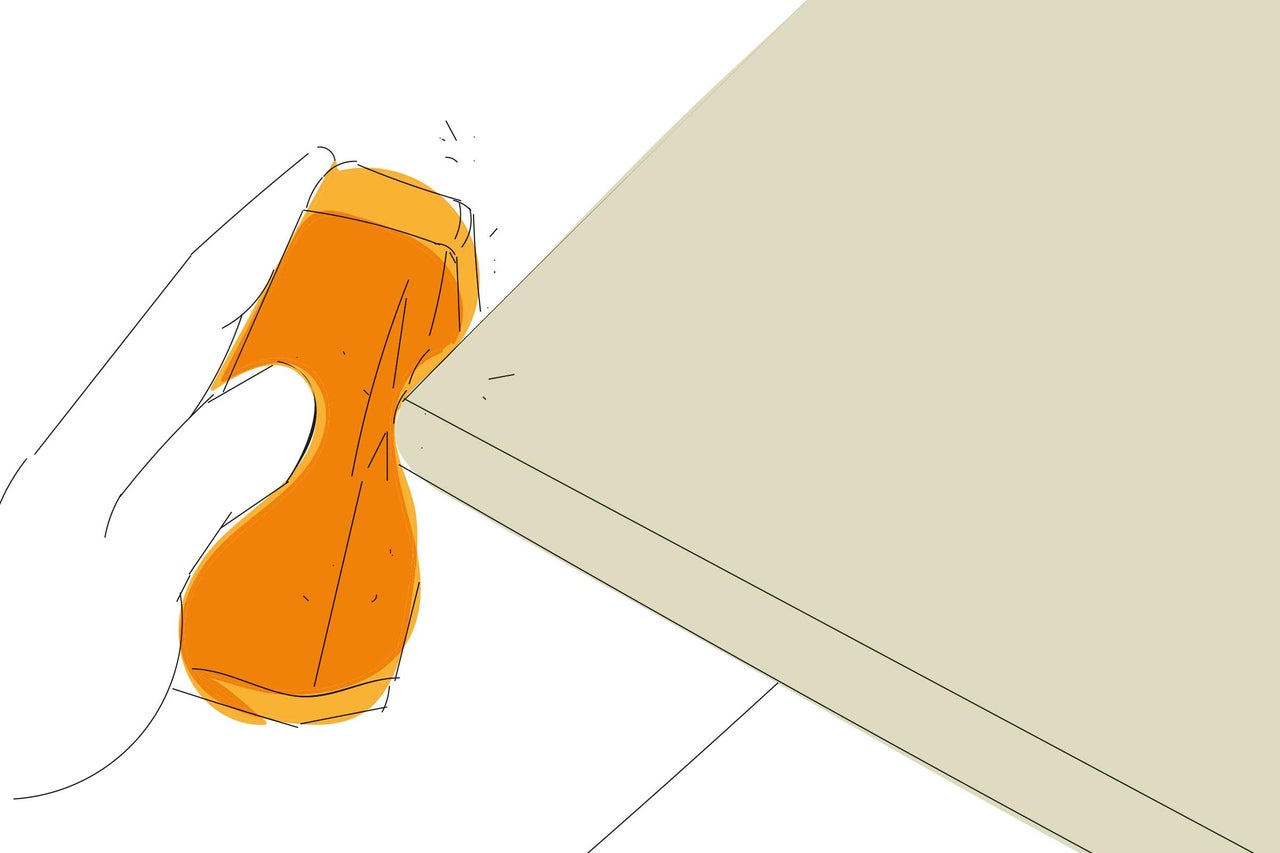

Sägekanten schleifen
01
Schleifpapier um den Handschleifklotz wickeln und die Sägekanten schleifen, bis alle rauen Stellen glatt sind

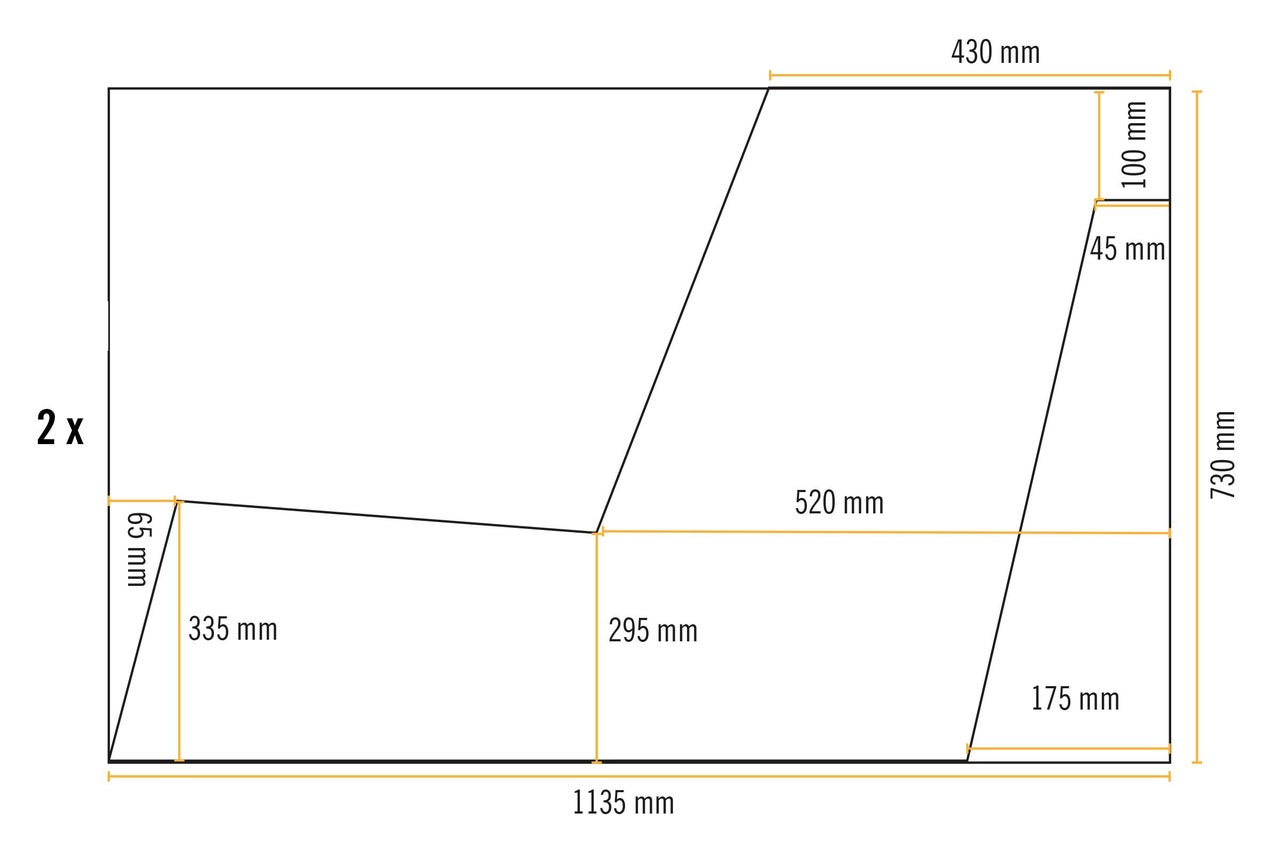

Wangen aussägen
02
Die beiden Wangen aus den Sperrholzplatten (730x1135 mm) entspre-chend der Skizze aussägen – vor dem ersten Schnitt alle Messpunkte und Schneidlinien einzeichnen. Danach die frischen Sägekanten schleifen, bis alle rauen Stellen glatt sind.

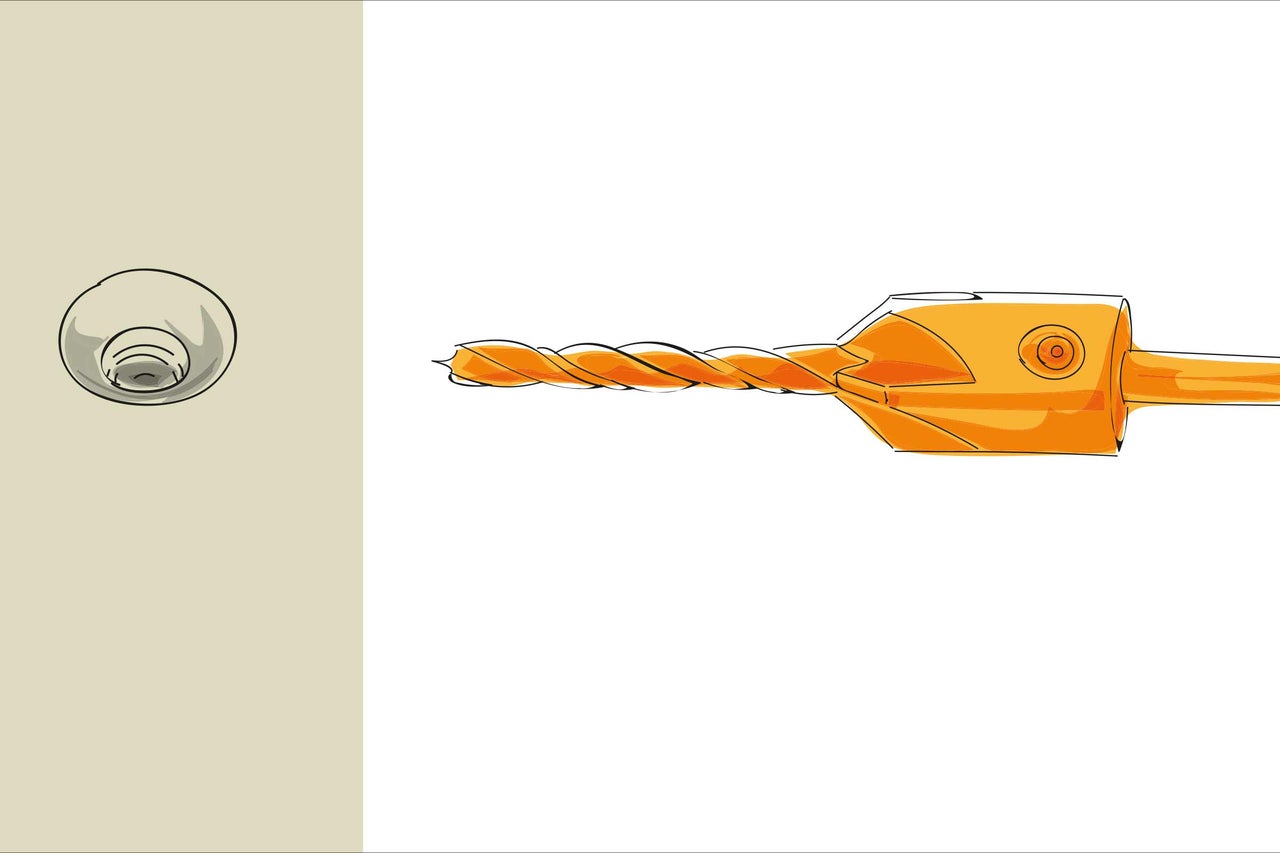

Tipp: Bohren
Für das Bohren empfiehlt sich ein „Vorbohrer mit Senker“. Damit entsteht am oberen Ende des Bohrlochs ein Konus, der Platz für den Schraubenkopf bietet. Der Schraubenkopf steht dadurch nicht über, und Du vermeidest Risse im Holz

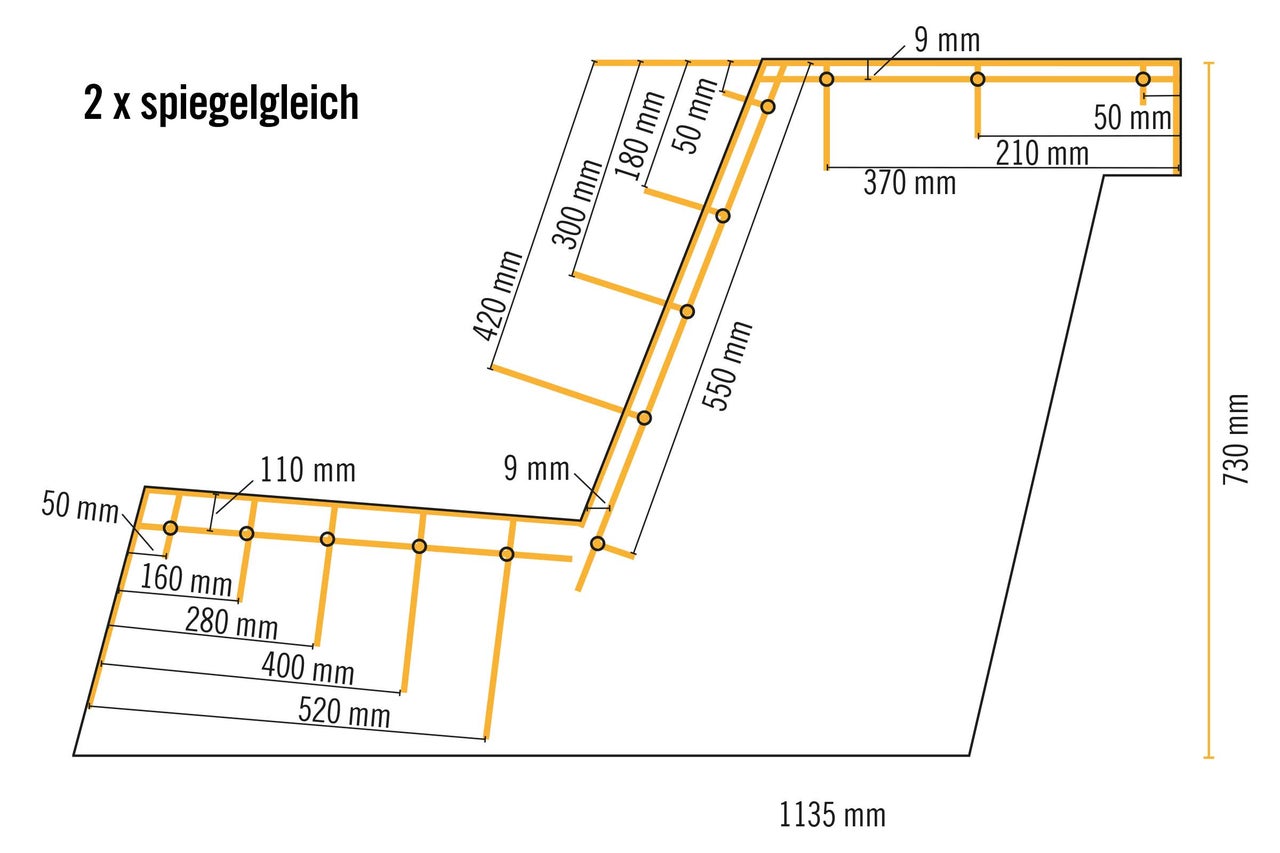

Wangen bohren und senken
03
Die Wangen entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Die Wangen übereinanderlegen und in einem Ar-beitsgang bohren – das erspart ein zweites Anzeichnen. Die Bohrungen der unten liegenden Wange anschließend von der anderen Seite senken, sodass die Wangen spiegelgleich werden (rechts + links). Durch diese Bohrlöcher verschraubst Du später beide Wangen mit der Sitzfläche, der Rückenlehne und der Tischplatte. Weitere Bohrskizze siehe Schritt 4.

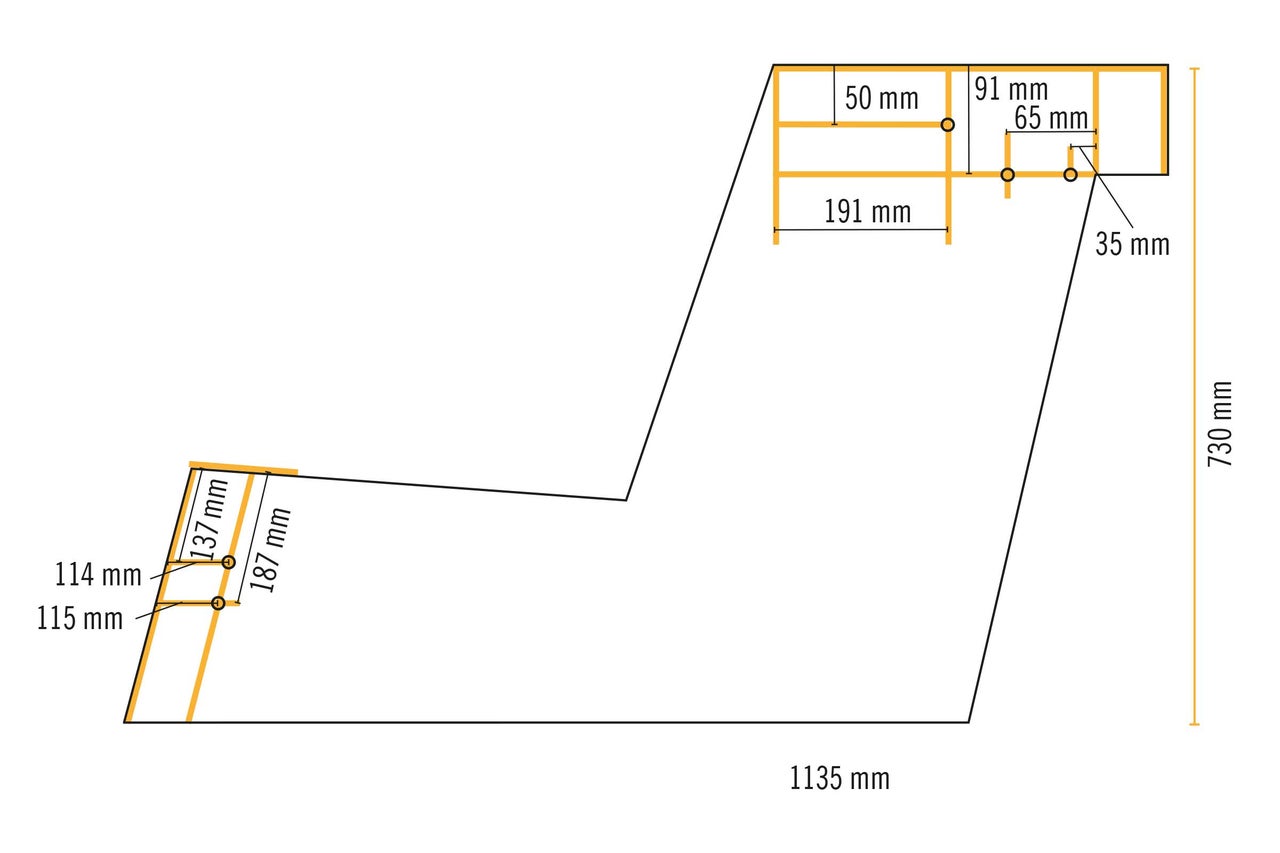

04
Die Wangen entsprechend der Skizze mit dem Vorbohrer mit Senker boh-ren und senken. Die Wangen übereinanderlegen und in einem Arbeits-gang bohren (siehe Schritt 3). Durch diese Bohrlöcher verschraubst Du später diese Wangen mit der unteren Traverse und dem Ablagefach.

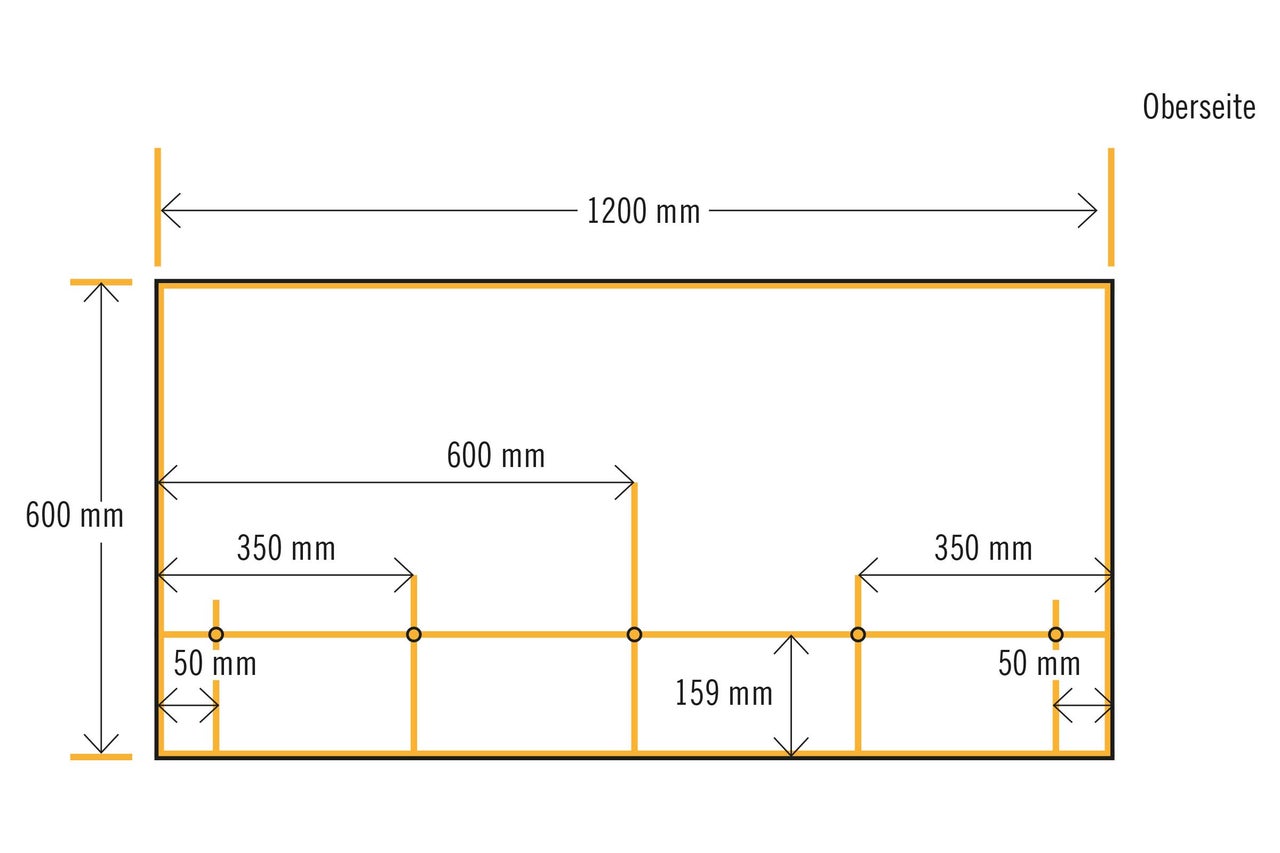

Sitzfläche bohren und senken
05
Die Sichtseite der Sitzfläche entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diese Sitzfläche mit der unteren Traverse

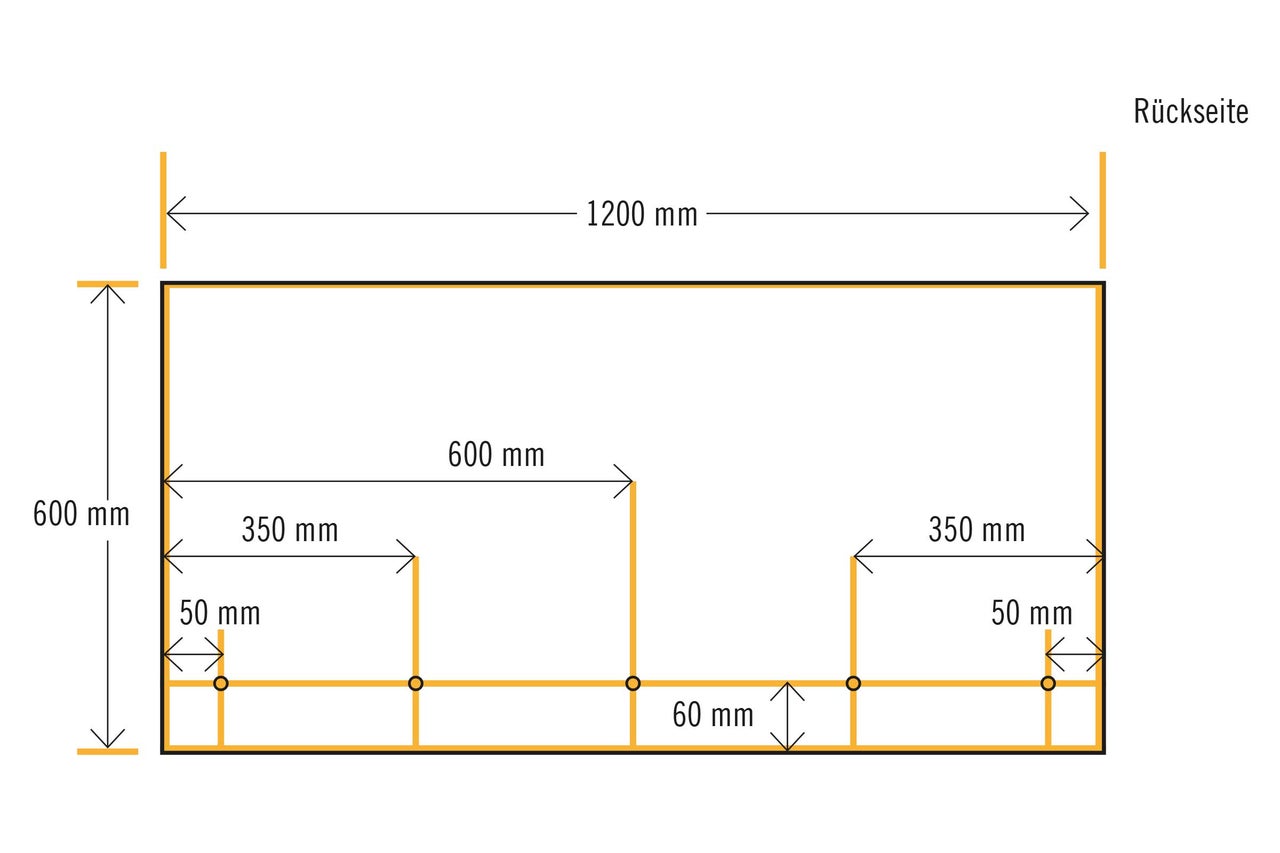

Rückenlehne bohren und senken
06
Die Rückseite der Sitzfläche entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du die Rückenlehne später mit der Sitzfläche.

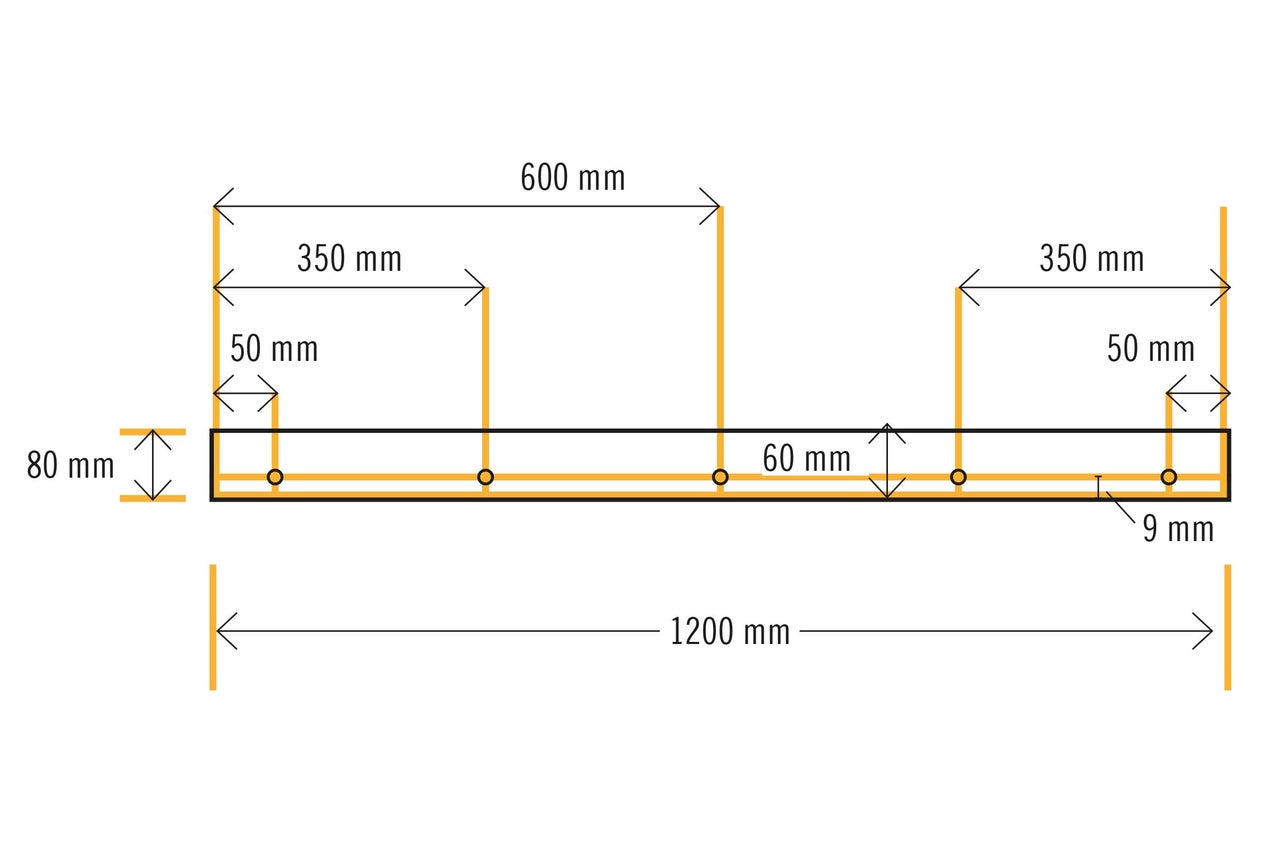

Obere Traverse bohren und senken
07
Die obere Traverse entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diese Traverse mit der Ablagefläche.

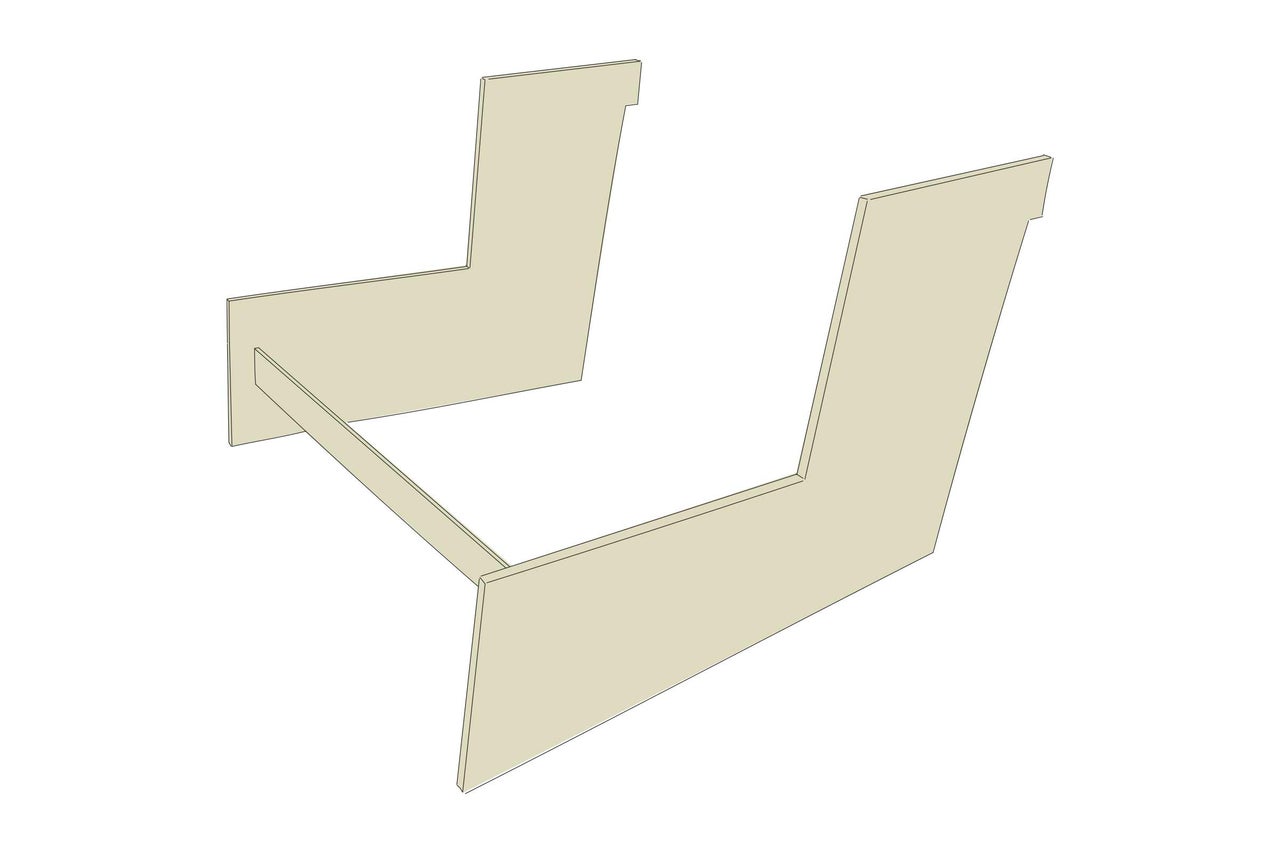

Wangen mit Traverse verschrauben
08
Die Wangen mit je zwei Schrauben (4,0x35 mm) mit der unteren Traverse verschrauben.

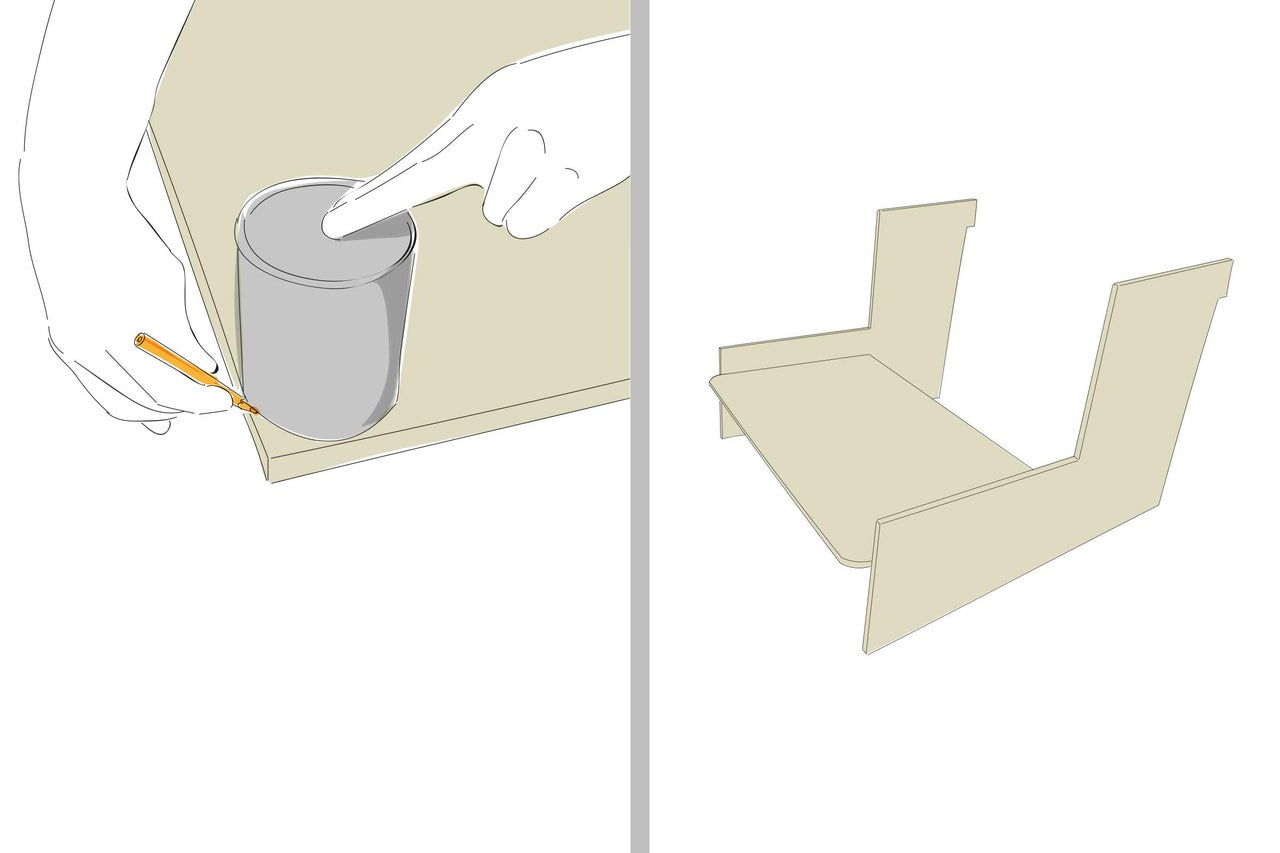

Ecken abrunden und Sitzflächen verschrauben
09
Die vorderen Ecken der Sitzfläche abrunden. Dazu eine Standard-lackdose (55 mm Radius) an den Ecken platzieren und den Radius nachzeichnen. Danach die Ecken mit der Stichsäge aussägen und die Sägekanten schleifen, bis alle rauen Stellen glatt sind. Die Sitzflä-che mit je fünf Schrauben (4,0x35 mm) mit den Wangen und der Traverse verschrauben.

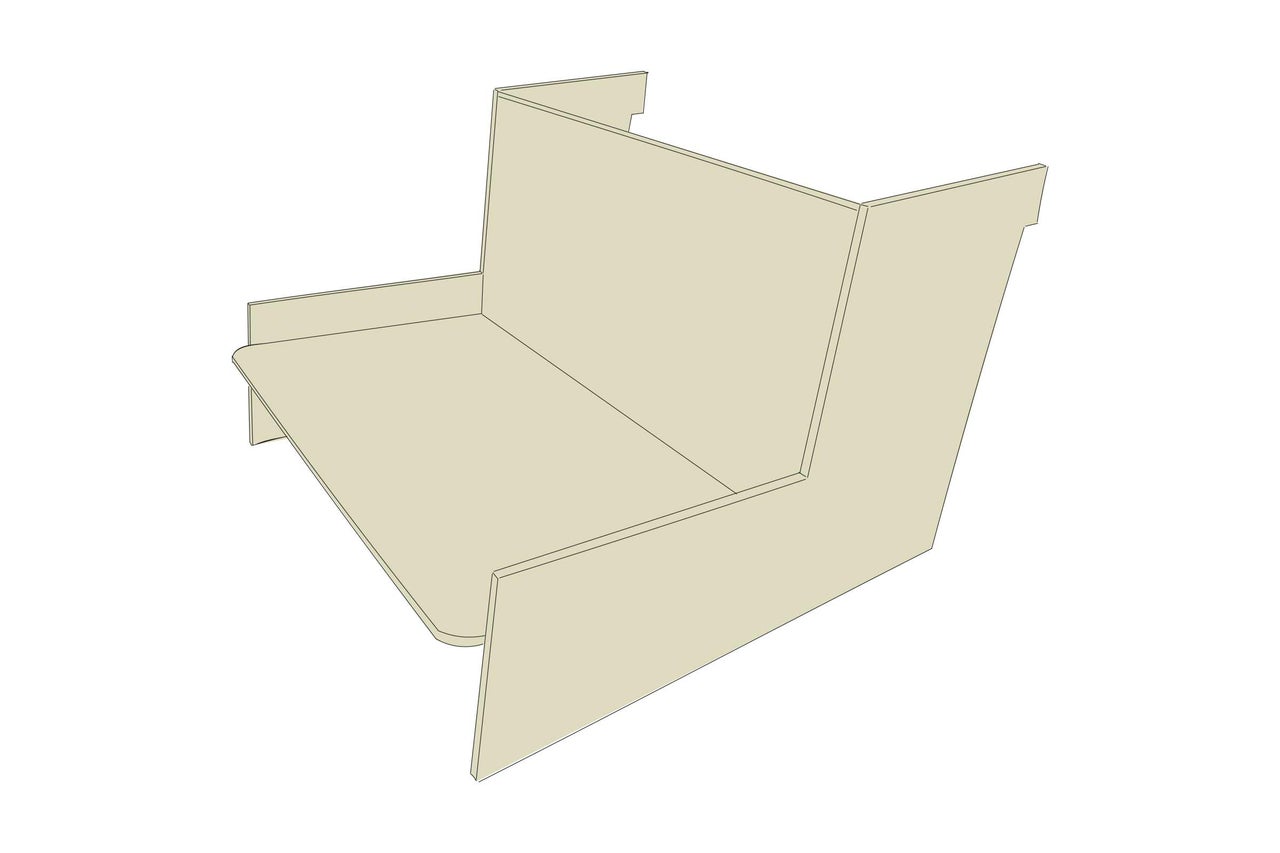

Rückenlehne verschrauben
10
Die Rückenlehne mit je fünf Schrauben (4,0 x 35 mm) mit beiden Wangen und der Sitzfläche verschrauben.

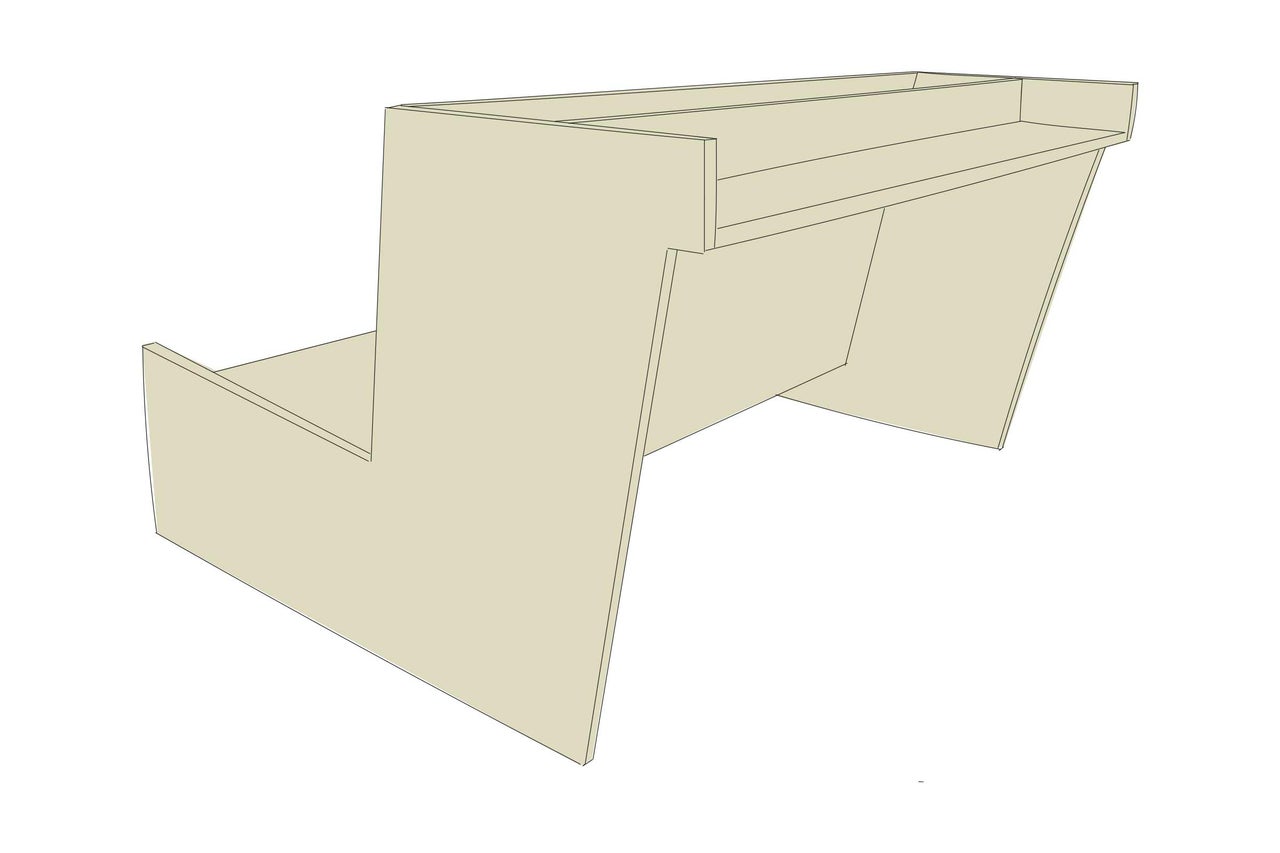

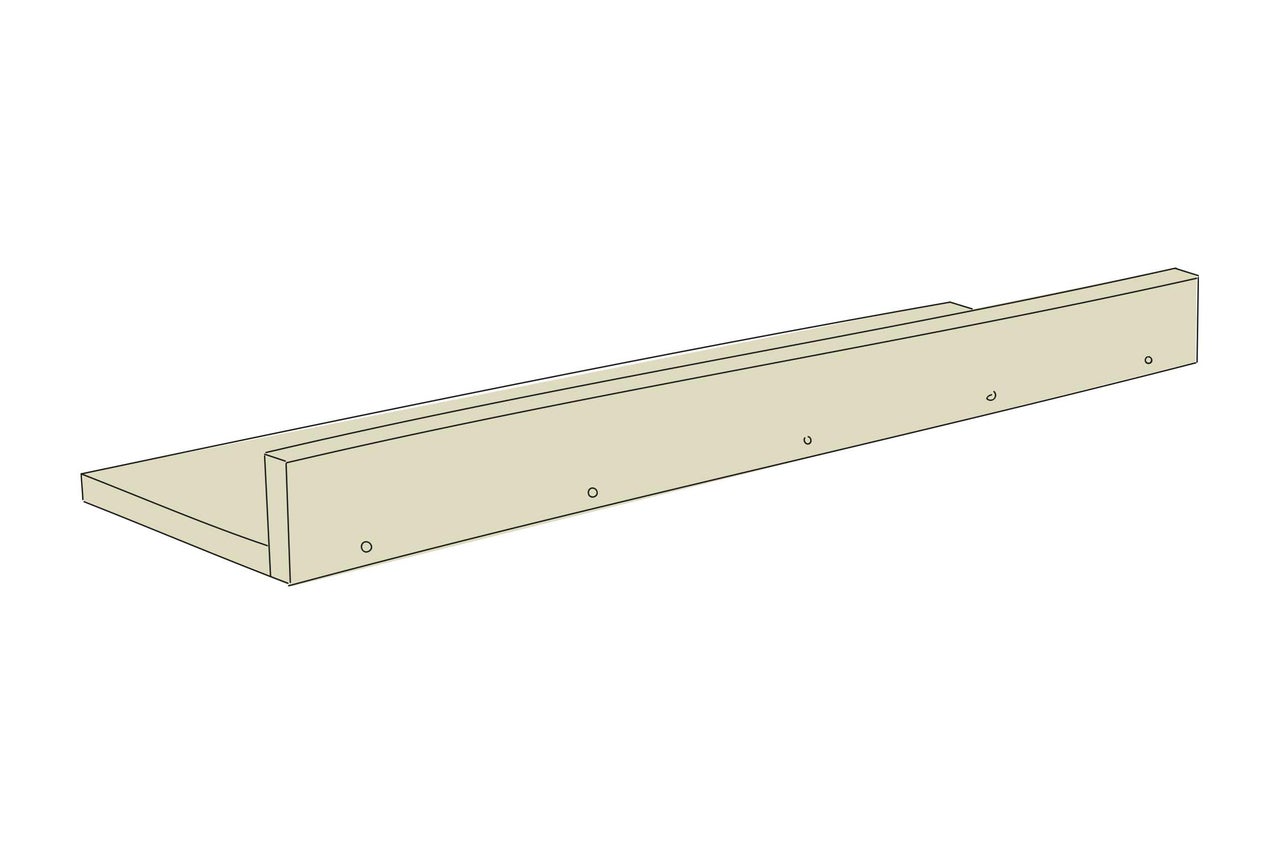

Ablage montieren
11
Den Ablagenboden mit der oberen Traverse mit fünf Schrauben (4,0x35 mm) verschrauben
12
Die Ablagenkonstruktion mit je drei Schrauben (4,0x35 mm) mit den beiden Wangen verschrauben – vorne und unten an der Aussparung bündig.

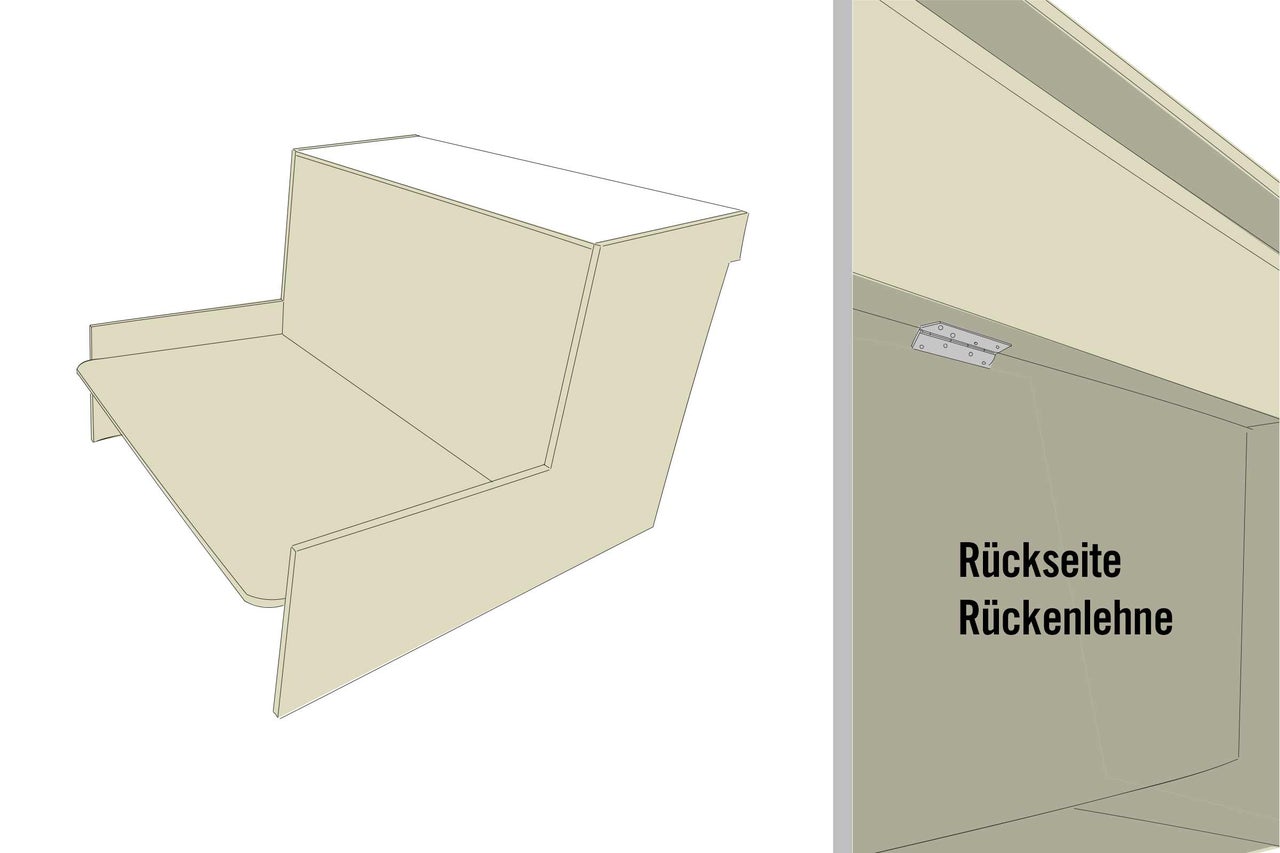

Tischplatte verschrauben
13
Die Tischplatte mit je drei Schrauben (4,0x35 mm) oben bündig mit beiden Wangen verschrauben. Anschließend die Tischplatte und die Rückenlehne mit acht Schrauben (3,5x16 mm) durch das Scharnier verbinden. Das verhindert Quetschstellen zwischenRückenlehne und Tischplatte.
Sicherheitshinweise
Die Anleitungen wurden mit größtmöglicher Sorgfalt erstellt, können aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen!
- Keines der Möbelstücke darf zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungen (z.B. Splitter) vorzubeugen.
- Alle Kanten sind optimalerweise mit einer Oberfräse (Fräser mit Mindestradius 3 mm) zu bearbeiten. Sollte keine Oberfräse vorhanden sein, muss die Kante von Hand auf einen Mindestradius von 2 mm geschliffen werden.
- Möbel an geeigneter Stelle mit einer zum jeweiligen Wandtyp passenden Befestigung sicher an der Wand anbringen, um ein Umkippen zu verhindern. Bei Unsicherheit unbedingt beim Fachhandel nach geeignetem Befestigungsmaterial erkundigen.
